三位五通电磁阀原理图

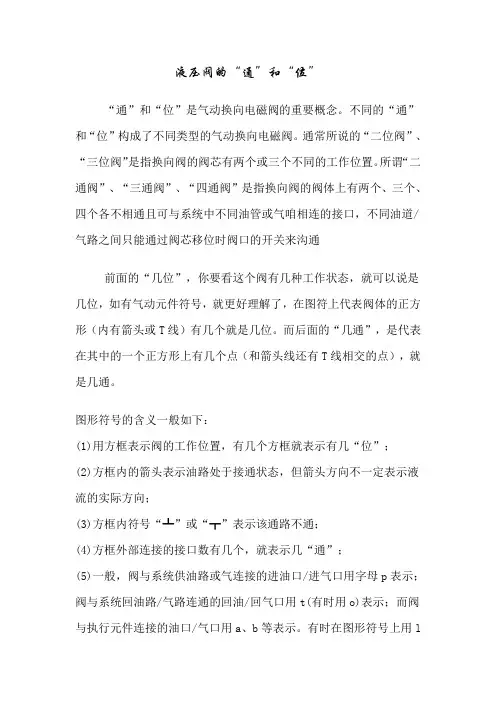

液压阀的“通”和“位”
“通”和“位”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l
表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

（下图为三位四通）。

专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

• 图1
• 图1表示二位三通直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力， 阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动 作。当断电时，பைடு நூலகம்芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
• 二位五通电磁阀
常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 电00磁8m阀m二）位，是一指般电都磁是阀单的件阀装芯配有，两当个有不机同械的杂工质作带位入置或（润开滑、油关太）少。时，很容易卡住。 而在多气少 路通(或指液电路磁)上阀来的说阀，体两上位有三多通少电个磁通阀道具口有；1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器， 当如线果圈 不通怕电噪或音断的电话时也，可磁以芯不的装运）转。将导致流体通过阀体或被切断，以达到改变流体方向的目的。 常下闭面型 简指单线介圈绍没一通下电比时较气常路见是的断二的位，三常通开电型磁指阀线以圈及没二通位电五时通气电路磁是阀通。的。 常从闭气型 路两或位油三路通上电来磁说阀，动我作们原在理生：产给中线常圈用通的电，磁气阀路有接二通位，三线通圈、一二旦位断四电通，、气二路位就五会通断等开。，这相当于“点动”。 图 当2线表圈示通二电位或五断通电直时动，式磁电芯磁的阀运(常转断将型导)致结流构体的通简过单阀剖体面或图被及切工断作，原以理达。到改变流体方向的目的。 下气面动简 换单向介电绍磁一阀下是比一较进常一见出的一二排位气三；通电磁阀以及二位五通电磁阀。 阀电体磁部 阀分的由电滑磁阀部芯件、由滑固阀定套铁、芯弹、簧动底铁座芯等、组线成圈。等部件组成； 电此磁外阀 ，的弹电簧磁过部硬件，由反固作定用铁力芯过、大动，铁线芯圈、匝线数圈太等少部，件吸组力成不；够也可使得线圈烧毁。 根两本位的 五解通决双方电法控是电要磁将阀电动磁作阀原拆理下：，给取正出动阀作芯线及圈阀通芯电套，，则用正动CC作I4气清路洗接，通使(得正阀动芯作在出阀气套孔内有动气作)，灵即活使。给正动作线圈断电后正动作气路仍然是 在接气通路 的(，或将液会路一)上直来维说持，到两给位反三动通作电线磁圈阀通具电有为1止个。进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器， 如下果面不 简怕单噪介音绍的一话下也比可较以常不见装的二）位。三通电磁阀以及二位五通电磁阀。 图常• 2闭表型图示两2二位位三五通通电直磁动阀式动电作磁原阀理(常：断给型线)圈结通构电的，简气单路剖接面通图，及线工圈作一原旦理断。电，气路就会断开，这相当于“点动”。 拆此比此在如气• 卸外如外气果动时 ， 二 ， 路 不 换图 产3排应弹位弹(怕向或2生表气注簧二簧噪电液电意过通过音磁示﹔路磁各硬电硬的阀二当)力上部，磁，话是位断，来件反阀反也一五电使说的作是作可进通时，先装用一用以一直，两导配力进力不出动先位阀顺过一过装一式导三动序大出大排）电阀通作及，（，气。磁在电，外线二线；阀弹磁压部圈个圈(簧阀常接匝通匝缩作具断线数道数空有用位太、太型气1下置少最少)通个结复，，普进过构位以吸通吸气气的，便力常力孔路简恢重不见不(进接单复新够）够入进剖装也二也到阀气面配可位可原先气图及使三使来源导及接得通得的)活工、线线电状塞1作正圈磁圈态个使原确烧阀烧。出活，毁控毁理气塞还。制。。孔启要液起(提动检体始供查是，状给油一在态目雾进活，标器二塞1设，喷出中备油 （2间进气孔两，气源是出密﹔)否分、封4堵别1，圆个塞是5面排排，一打气润个气开孔滑常﹔(通一油开线道般是一圈，安否个通1装足常电，一够闭时4个。）进，消；气静声，铁器2芯，，

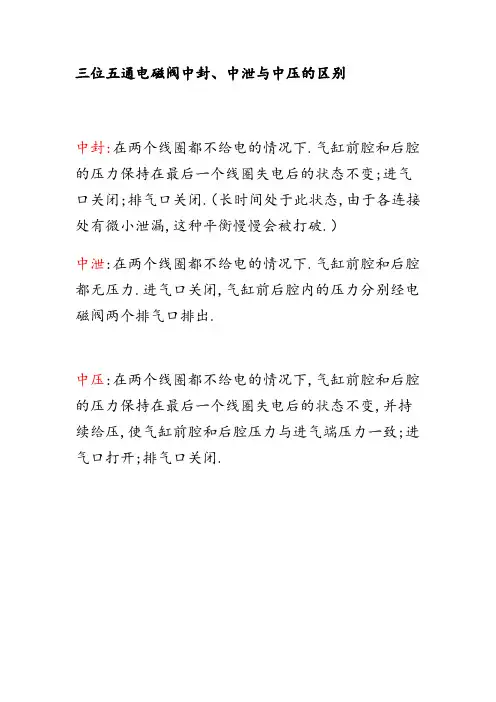

三位五通电磁阀中封、中泄与中压的区别
中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）
中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.。

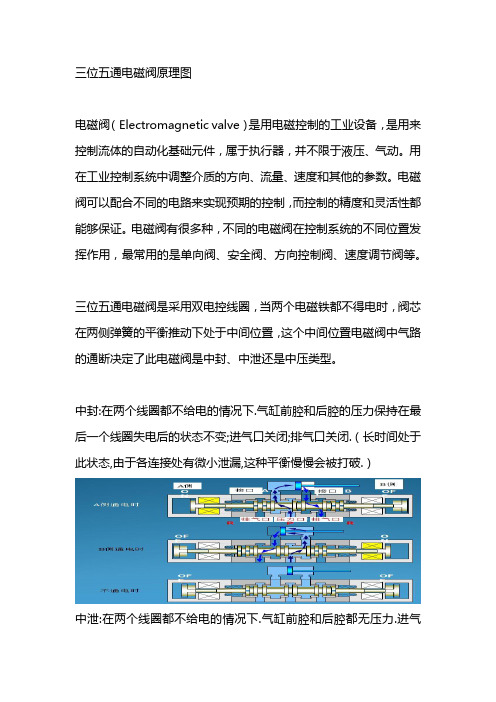

三位五通电磁阀原理图
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

三位五通电磁阀是采用双电控线圈，当两个电磁铁都不得电时，阀芯在两侧弹簧的平衡推动下处于中间位置，这个中间位置电磁阀中气路的通断决定了此电磁阀是中封、中泄还是中压类型。

中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）
中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气
口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.
根据以上内容对气缸控制的不同需求选配不同类型三位五通电磁阀。

电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。

由此可见，本阀上、下线圈不需要长期通电，只需短时通电便能使系统保持原工作状态；但在使用时也应注意，应预先通入电控信号给上线圈或下线圈，才能达到所需工作状态。
三位指三个位置也就是阀门的三个状态（处在哪个与哪个接通或断开的状态），符号中用三个方框表示，一个方框表示一位。五通是指连接电磁阀进出气口有五个接口（包括一个进气口，两个出气口，两个排气口）。符号中与中间方框相连的五根线为五通（未接通能源时的状态），下面三根线中中间的那根为进气口（P）其它两根为排气口（O1、O2）上面两根为出气口（A、B）。
三位置双电控中位封闭型
三位置双电控中位排气型
三位置双电控中位压力型
工作原理
本阀系采用永磁铁自锁型式的自保持电磁阀，阀的工作状态是随机的，它的通断由上、电磁力使导阀活动铁芯上升，打开一级导阀口，依靠介质自身的压差，分别打开二级导阀口及主阀口，阀呈开通状态。此时若上线圈瞬时通电结束，由于导阀内永磁铁的自锁作用，使铁芯仍处上位，阀便继续保持开通状态；直至当下线圈瞬时通电时，由下线圈产生的电磁力将铁芯吸下，封闭一级导阀口，来自平衡控制系统的压力介质迅速使导阀、主阀塞内外压力平衡，主阀口封闭，阀呈关闭状态，此状态仍由永磁铁产生自锁保持。
双线圈的电磁阀一般是不能两个线圈同时通电使用的，一般来说使用双线圈的电磁阀有两位五通，三位五通中封，三位五通中压，三位五通中泄这几种方式，其中两位五通有位置保持能力，三位五通阀使用中间位置的时候是两侧电磁头都不通电的情况，不存在两侧同时通电的情况。
从理论角度来说，两侧同时通电时，由于两侧电磁头出力不可能完全相同，启动时间也不可能完全相同，因此此时电磁阀阀芯状态是处于不可控未知状态。
中封如下图第一幅，中间框中进出气、排气都未接通。中压如下第二图进气口与两出气口接通，中泄下图未画出，为出气口与排气口接通的状态。

单线圈电磁阀与双线圈电磁阀的区别
在工作当中我们经常遇到用电磁阀来控制气缸的情况，不过对于同一种型号的气缸， 有的是用单线圈电磁阀控制的，有的是用双线圈控制的，那么二者到底有什么区别 呢？下面让我们来详细地介绍。
单线圈电磁阀：
上图是两位五通阀，工作原理： 常态位时，即电磁阀线圈无电时，P孔与A孔相通，B孔与S孔相通。 电磁阀线圈得电时，P孔与B孔相通，A孔与R孔相通。
总结：
三种电磁阀控制气缸的区别如表格所示：
电磁阀类型
电磁阀线圈断电后，气缸能 能否对气缸杆的伸出与缩回
否保持原有位置
的长度进行调节控制
单线圈两位五通阀 不能，气缸杆会从全部伸
双线圈两位五通阀 能，气缸杆保持原有位置。 不能，要么全部伸出，要么
全部缩回。
双线圈电磁阀（第一种）：
上图是三位五通阀，工作原理： 左侧电磁阀线圈得电时，P孔与A孔相通，B孔与S孔相通。 右侧电磁阀线圈得电时，P孔与B孔相通，A孔与R孔相通。 两个线圈都没电时，电磁阀芯处于中间位，没有孔相通，属于中封状态。 两个线圈禁止同时得电。
双线圈电磁阀（第二种）：
上图是两位五通阀，工作原理： 左侧电磁阀线圈得电时，P孔与A孔相通，B孔与S孔相通。 右侧电磁阀线圈得电时，P孔与B孔相通，A孔与R孔相通。 两个线圈禁止同时得电。 两个线圈都没电时，电磁阀状态与最近一次线圈得电状态相同。举例：两个线圈都没电，在 都没电之前是左侧线圈有电，那么此时状态和左侧线圈有电状态相同，即P孔与A孔相通，B孔 与S孔相通。
双线圈三位五通阀 能，气缸杆保持原有位置。 能，可通过线圈的得电与失
电，对气缸杆的长度进行调
节控制。
点动按钮，使左侧 线圈点动得电，气 缸杆将点动缩回。 长按按钮使左侧线 圈一直得电，气缸 杆将一直缩回，直 至全部缩回完为止。

三位五通电磁换向阀工作原理
三位五通电磁换向阀是一种常用于控制气体或液体流动方向转换的设备。

它由电磁铁、阀体和阀杆组成。

三位表示该阀具有三种工作状态，通
常用于控制流体的三个方向：输入口、输出口1和输出口2、五通表示该
阀具有五路流体通道，可以配合三个方向的控制来实现多种流体流动方向
的切换。

1.默认状态:在未进行控制时，阀体中的阀杆处于松开状态。

流体从
输入口进入阀体，并通过阀杆的一个通道直接流向输出口1、同时，输出
口2与排气孔连通，以排出多余的流体。

2.状态1:通过控制电磁铁施加电流，使其产生磁场。

该磁场作用在
阀杆上，将其吸引并将其拉向输入口方向。

这样，阀杆的通道将与输入口
连通，流体将从输入口流入阀体。

同时，输出口1与排气孔连通，流体将
从输出口1排出。

此时，输出口2处关闭。

3.状态2:当控制电磁铁的电流改变，使其产生相反的磁场时，阀杆
将被磁场推离输入口，流体将无法通过阀杆的通道。

这时，输入口与输出
口2连通，流体将从输入口流向输出口2、同时，输出口1与排气孔连通，以排出多余的流体。

通过改变控制电磁铁的电流，可以实现三位五通电磁换向阀的各种状
态转换，从而控制流体的多个方向。

同时，通过控制电磁铁的通电时间和
间断时间，可以进一步调节流体的流量和工作周期。

三位五通阀的原理两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

手控按钮的作用
手控按钮的外形很小，需使用专用工具才可以进行操 作。向下按时，信号为1，会使阀芯位置改变。常态下， 手控按钮的信号为0，阀芯靠弹簧作用力停在原位。在进 行设备调试时，可以使用手控开关对阀进行控制，从而实 现对相应气路的控制，以改变推料杆等执行机构的状态， 达到调试的目的。
谢 谢 观 看
中压型：在两个线圈都不给电的情况下，气缸前腔和后 腔的压力保持在最后一个线圈失电后的状态不变，并持续 给压，使气缸前腔和后腔压力与进气端压力一致，进气口 打开，排气口关闭。 补充：如何在动作中停止很简单，就是电磁阀两边全部断 电，阀芯在中间位置，如果是中闭的话（就是把气缸两头 进气通道堵住），这样气缸两头无法排气就会使气缸停在 中间，无法动作，但是由于气缸，电磁阀会有泄露，通常 这样无法长时间停在准确位置。
双电控三位五通电磁阀
学
校：常州高级技工学校
授课人：蒋湛 冷静燕ቤተ መጻሕፍቲ ባይዱ
双电控三位五通电磁换向阀的结构
三个工作位置，五个口。 三个位置是指电磁阀的阀芯有三个位置。三位电磁阀都 是有两个线圈的。我们暂且称之为A和B线圈。AB都不通 电的时候，阀芯是一个位置，A通电时阀芯会动作，这是第 二个位置，A断电，B通电的时候阀芯的位置是第三个位置。 所以一共三个位置。
中封型：在两个线圈都不给电的情况下，气缸前腔和后 腔的压力保持在最后一个线圈失电后的状态不变，进气口 关闭，排气口关闭。(长时间处于此状态，由于各连接处有 微小泄漏，这种平衡慢慢会被打破。) 中泄型：在两个线圈都不给电的情况下，气缸前腔和后 腔都无压力，进气口关闭，气缸前后腔内的压力分别经电 磁阀两个排气口排出。
双电控三位五通电磁换向阀的结构
五通就是指五个口，一个进气口，两个气缸口，两个排气 口（这两个也可以并成一个）。

电磁阀符号原理图及介绍时间：2014-08-30 来源：上海丹可电磁阀点击： 895 次电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图：前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

三位五通电磁阀有三种形式：中封：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭。

中卸：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。

三位五通电磁阀原理图一、电磁阀定义电磁阀（Electromagnetic valve ）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

三、电磁阀分类1、电磁阀从原理上分为三大类：1.1 直动式电磁阀工作原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm 。

1.2 分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

1.3 先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

1,电磁阀基本型就是单电控的,两位五通的当然也有.五通是是阀体设计的时候就成型的,不是由几个线圈来决定的.线圈是用来控制两个位置切换的动力启动机构,单线圈的电磁阀动作是靠线圈得电动作,线圈失电后弹簧力推动回位来完成的,原理图见下:
这个图是简易的说明5个通路之间的切换情况,实际阀轴右端应该还有弹簧,图上没有画出.用来控制阀轴回位的.
阀轴向右移动也不是直接由电磁线圈来推动的，是电磁线圈吸动先导阀，使1口的与阀轴左端接通，1口的气源压力作用在阀轴左端的时候推动阀轴向右移动。

2 故障保持，但说电磁阀是有故障保持的。

因为在失电的情况下，电磁阀一段是有弹簧力的，所以，电磁阀会有一个原始状态。

上图失电状态。

涉及双作用气动阀门的时候，如果现场有气源，那么阀门通过这个电磁阀的控制也是有一个常态位置的。

可以满足故障保持。

如果是三断保护，断气、断电、断信号。

那么这个时候对气动阀门来将，已经没有意义了，因为气动阀门的动力源是气源压力，这个时候，不管你电磁阀是否有常态，阀门都不会做任何动作，因为动力源没有了，电磁阀只是用来切换动力气源的一个机构。

在这样的情况下，气动阀门要选择单作用的，即汽缸某一个腔室内是有弹簧的，在没有动力起源的情况下，阀门通过弹簧力就用了一个常态位置。
