三位五通电磁阀原理图

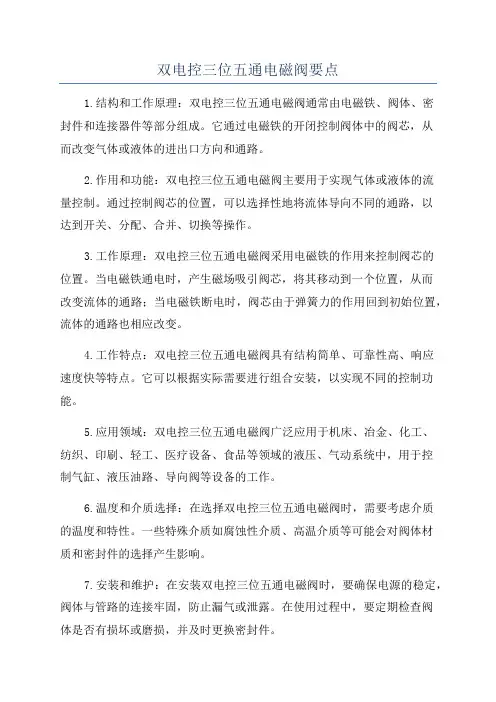

双电控三位五通电磁阀要点1.结构和工作原理：双电控三位五通电磁阀通常由电磁铁、阀体、密封件和连接器件等部分组成。

它通过电磁铁的开闭控制阀体中的阀芯，从而改变气体或液体的进出口方向和通路。

2.作用和功能：双电控三位五通电磁阀主要用于实现气体或液体的流量控制。

通过控制阀芯的位置，可以选择性地将流体导向不同的通路，以达到开关、分配、合并、切换等操作。

3.工作原理：双电控三位五通电磁阀采用电磁铁的作用来控制阀芯的位置。

当电磁铁通电时，产生磁场吸引阀芯，将其移动到一个位置，从而改变流体的通路；当电磁铁断电时，阀芯由于弹簧力的作用回到初始位置，流体的通路也相应改变。

4.工作特点：双电控三位五通电磁阀具有结构简单、可靠性高、响应速度快等特点。

它可以根据实际需要进行组合安装，以实现不同的控制功能。

5.应用领域：双电控三位五通电磁阀广泛应用于机床、冶金、化工、纺织、印刷、轻工、医疗设备、食品等领域的液压、气动系统中，用于控制气缸、液压油路、导向阀等设备的工作。

6.温度和介质选择：在选择双电控三位五通电磁阀时，需要考虑介质的温度和特性。

一些特殊介质如腐蚀性介质、高温介质等可能会对阀体材质和密封件的选择产生影响。

7.安装和维护：在安装双电控三位五通电磁阀时，要确保电源的稳定，阀体与管路的连接牢固，防止漏气或泄露。

在使用过程中，要定期检查阀体是否有损坏或磨损，并及时更换密封件。

8.注意事项：使用双电控三位五通电磁阀时需要遵循相关安全操作规程，如避免超过额定工作压力、避免长时间通电或断电等。

此外，还应定期进行阀体的清洗和维护，确保其正常工作。

总结起来，双电控三位五通电磁阀是一种常用的控制元件，通过电磁铁的开闭控制阀芯的位置，实现气体或液体的流动方向的控制。

在使用和维护过程中，需要注意选型、安装和维护等方面的问题，以确保双电控三位五通电磁阀的正常工作。

专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

三位五通电磁阀中泄工作原理哎呀，今天咱们聊聊三位五通电磁阀的泄露工作原理，听起来好像有点复杂，其实呢，咱们可以把它说得简单易懂，像喝水一样轻松。

想象一下，你家里那种水龙头，拧一拧水就哗哗地流出来，电磁阀就像是一个聪明的小助手，能控制水流的开关。

三位五通电磁阀，更是厉害，它有三个状态和五个通道，这简直就像一场水流的魔术表演，让你想看看又停不下来。

首先得知道它的工作原理。

这个电磁阀里面藏着一个小小的线圈，通电后，它就像变魔术一样，瞬间能吸引一个小铁块，哦，那个小铁块就是我们说的“阀芯”。

它在里边来回移动，控制着流体的通行。

要是说这个电磁阀是个门的话，阀芯就是那把钥匙，插进去就能开门，不插就关得严严实实。

一旦这个电磁阀启动，流体就能顺利通过某些通道。

嘿，你可能会问，为什么会有泄露呢？别着急，这就要提到它的密封性。

电磁阀的密封圈就像你家门口的门帘，拉得紧紧的，不让风吹进来。

但如果它老化了，或者说长期使用，有时候就像门帘上有了个小洞，风就能吹进来了，水流也就顺着这个小缝儿漏出来。

这个时候，咱们可得注意了，赶紧检查，看看是不是需要换密封圈。

咱们来聊聊三位五通电磁阀的那些不同状态。

一般来说，它们有“开”、“关”和“中立”三种状态。

比如说你把水龙头打开，水就哗哗地流出来，这就是“开”的状态。

关掉水龙头，水流就停了，哦，这就是“关”。

而“中立”状态，就是说它既不让水流过，也不把水关掉，有点像在犹豫要不要下雨的天空，感觉一切都在悬而未决。

如果咱们把这三种状态用在实际应用中，真的是变化无常、妙趣横生。

在某些机器里，这个电磁阀控制着液体的流动，甚至在某些高科技的领域，它们可都是大显身手的主角。

比方说，某些工业设备里，它们会随时根据传感器的反馈来调节流体的流动，保证机器的顺畅运行。

就像一个指挥家在指挥乐队，每一个动作都至关重要，稍不留神就可能产生大问题。

再说说它的电磁铁，当你给它通电时，磁场就会产生，这个小家伙瞬间变得有了力量。

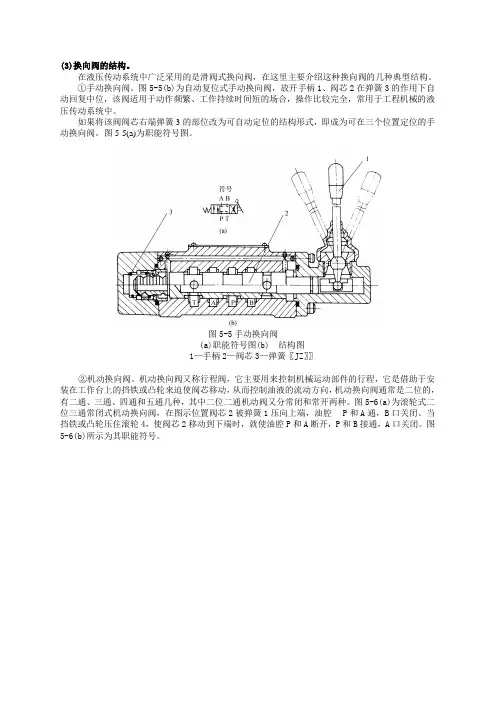

(3)换向阀的结构。

在液压传动系统中广泛采用的是滑阀式换向阀，在这里主要介绍这种换向阀的几种典型结构。

①手动换向阀。

图5-5(b)为自动复位式手动换向阀，放开手柄1、阀芯2在弹簧3的作用下自动回复中位，该阀适用于动作频繁、工作持续时间短的场合，操作比较完全，常用于工程机械的液压传动系统中。

如果将该阀阀芯右端弹簧3的部位改为可自动定位的结构形式，即成为可在三个位置定位的手动换向阀。

图5-5(a)为职能符号图。

图5-5(a)职能符号图(b)1—手柄2—阀芯3—弹簧〖JZ〗〗②机动换向阀。

机动换向阀又称行程阀，它主要用来控制机械运动部件的行程，它是借助于安装在工作台上的挡铁或凸轮来迫使阀芯移动，从而控制油液的流动方向，机动换向阀通常是二位的，有二通、三通、四通和五通几种，其中二位二通机动阀又分常闭和常开两种。

图5-6(a)为滚轮式二位三通常闭式机动换向阀，在图示位置阀芯2被弹簧1P和A通，B口关闭。

当挡铁或凸轮压住滚轮4，使阀芯2移动到下端时，就使油腔P和A断开，P和B接通，A口关闭。

图5-6(b)图5-6机动换向阀③方向的。

它是电气系统与液压系统之件发出，从间的信号转换元件，它的电气信号由液压设备结构图(b)职能符号图中的按钮开关、限位开关、行程开关等电气元1—滚轮2—阀芯3—弹簧而可以使液压系统方便地实现各种操作及自动顺序动作。

电磁铁按使用电源的不同，可分为交流和直流两种。

按衔铁工作腔是否有油液又可分为“干式”和“湿式”。

交流电磁铁起动力较大，不需要专门的电源，吸合、释放快，动作时间约为0.01～0.03s，其缺点是若电源电压下降15%以上，则电磁铁吸力明显减小，若衔铁不动作，干式电磁铁会在10～15min后烧坏线圈(湿式电磁铁为1～1.5h)，且冲击及噪声较大，寿命低，因而在实际使用中交流电磁铁允许的切换频率一般为10次/min，不得超过30次/min。

直流电磁铁工作较可靠，吸合、释放动作时间约为0.05～0.08s，允许使用的切换频率较高，一般可达120次/min，最高可达300次/min，且冲击小、体积小、寿命长。

三位五通阀的原理两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

电磁阀工作原理纵观国内外电磁阀，到目前为止,从动作方式上可分为三大类即：直动式、反冲式、先导式,而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开;断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

(常开型与此相反）特点:在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1。

33×10—4 Mpa真空。

二、反冲型电磁阀原理:它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时,电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开—关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关,五通是有五个通道通气，其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源）、1个出气孔（提供给目标设备气源)、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装＠_@）。

三位五通电磁阀原理图一、电磁阀定义电磁阀（Electromagnetic valve ）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

三、电磁阀分类1、电磁阀从原理上分为三大类：1.1 直动式电磁阀工作原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm 。

1.2 分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

1.3 先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

双电控三位五通电磁阀
三位五通顾名思义，三个工作位置，五个口。

三个位置是指电磁阀的阀芯有三个位置。

三位电磁阀都是有两个线圈的。

我们暂且称之为A和B线圈。

AB都不通电的时候阀芯是一个位置，A通电时阀芯会动作，这是第二个位置，A断电，B通电的时候阀芯的位置是第三个位置。

所以一共三个位置。

请注意三位五通电磁阀有三种，指AB都不通电的时候阀芯的状态不同分为中封，中泄和中压型。

五通就是指五个口，一个进气口，两个气缸口，两个排气口（这两个也可以并成一个）。

A) 中封型 B)中泄型 C)中压型
图双电控三位五通电磁阀
中封型：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭，排气口关闭。

(长时间处于此状态，由于各连接处有微小泄漏，这种平衡慢慢会被打破。

)
中泄型：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分别经电磁阀两个排气口排出。

中压型：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，并持续给压，使气缸前腔和后腔压力与进气端压力一致，进气口打开，排气口关闭。

补充：如何在动作中停止很简单，就是电磁阀两边全部断电，阀芯在中间位置，如果是中闭的话（就是把气缸两头进气通道堵住），这样气缸两头无法排气就会使气缸停在中间，无法动作，但是由于气缸，电磁阀会有泄露，通常这样无法长时间停在准确位置。

三位五通电磁阀原理图
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者
了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁
阀符号。

电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有
两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
3、方框内符号“┻”或“┳”表示该通路不通;
4、方框外部连接的接口数有几个，就表示几“通”;
5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l 表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的
常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为
其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

下面两图详细说明了气阀工作的全部状态
1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
=====================================================================
以三位四通举例，P,T,A，B，,
A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）
P与T不通时，就可用于调压回路，（例如Y阀）
P与T相通时，就可用于缷荷，（例如M阀）
《液压技术手册》存德主编的，里面关于液压的很全面。

电磁阀符号原理图电磁阀符号是对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

一般来说，阀与系统气路连接的进气口用字母P表示；阀与系统气路连通的回气口用T表示；而阀与执行元件连接的气口用A、B等表示。

电磁阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，气路一般应连接在换向阀的常态位上。

用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”。

方框外部连接的接口数有几个，就表示几“通”。

电磁阀原理图：一、两位五通的说明1、单线圈两位五通电磁换向阀：即电磁换向阀阀芯只有两个工作位置，换向阀的一端有电磁线圈进行控制电磁阀动作。

此线圈得电动作，失电复位。

即阀芯在线圈通电时移向靠近线圈的位置，线圈断电时移向远离线圈的位置。

即线圈断电后阀芯复位，气缸也复位。

2、双线圈两位五通电磁换向阀：即电磁换向阀阀芯只有两个工作位置，换向阀两端都有电磁线圈进行控制电磁阀动作。

A线圈通电且B线圈断电，阀芯移向靠近A线圈位置；B线圈通电且A线圈断电，阀芯移向靠近B线圈位置。

此款双线圈电磁阀的特点即意味着当设备异常断电时，气缸不会动作。

P.S：出于安全考虑，我们为了防止负载提升至上面工位时异常断电导致的负载突然下落，应该选择双线圈两位五通电磁阀。

二、关于三位阀的中位机能（中封、中泄、中压）1、三位五通中封式电磁换向阀：即电磁换向阀阀芯有三个工作位置，换向阀两端都有电磁线圈进行控制电磁阀动作。

A线圈通电且B线圈断电，阀芯移向靠近A 线圈位置；B 线圈通电且A 线圈断电，阀芯移向靠近B线圈位置。

两端同时断电，则电磁阀阀芯回到中间位置，两个气管都不形成回路，即气缸两个腔体完全封闭，不供气，不排气，气缸活塞保持位置不动。

三位五通阀的工作原理
三位五通阀是一种常见的阀门，它具有三个接口和五个通道。

其工作原理如下：
首先，让我们定义三个接口为A、B和C，并将五个通道编号
为1、2、3、4和5。

其中，通道1连接到接口A、通道2连
接到接口B，通道3连接到接口C，通道4连接到接口B和C，通道5连接到接口A和C。

当阀门处于关闭状态时，所有通道都是关闭的，接口A和B、接口A和C以及接口B和C之间的连接都被阻断。

此时，介
质无法通过阀门，无法在接口之间流动。

当需要开启某个通道时，例如通道1，阀门会将通道1打开，
使得介质可以从接口A流向接口B。

同时，通道2、3、4和5
保持关闭状态。

同样地，当需要开启其他通道时，阀门会相应地打开相应的通道，而关闭其他通道，实现介质在不同接口之间的流动。

需要注意的是，阀门的不同开启和关闭组合可以实现不同的介质流动路径。

所以，阀门能够根据需求灵活地切换不同的介质通道，实现不同接口之间的连接和切换功能。

这就是三位五通阀的工作原理，通过控制不同通道的开关状态，实现介质在不同接口之间的流动。

液压阀的“通”和“位”
“通”和“位”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l
表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

（下图为三位四通）。
