一、门框墙等效静荷载标准值qe=380KN/m22、由门扇传来的等效静荷载标准值qia 、qib门扇短边长a 1.2m 门扇长边长b2.2m门洞短边单位长度作用力标准值ia=168.72K N/m 门洞长边单位长度作用力标准值q ib=208.10K N/m二、门框墙配筋计算（一）、水平段1、门框墙内力计算见GB50038-2005图4.7.5-1门框墙悬挑长度L(水平)390mm 门框墙厚度h 350mm 门扇搭接长度100mm 门扇传来的作用力至悬臂根部的距离L 1356.7mm 直接作用在墙上的等效静荷载标准值qe 的分布宽度L 2290mm按GB50038-2005第4.10.12条计算门框墙内力门洞边单位长度内悬臂根部弯矩M ： M=q ib*L 1+q e*L 2*L 2/2=90.20KN.m/m 门洞边单位长度内牛腿（或悬臂梁）根部剪力V ： V=q ib+qe*L2=318.30KN/m 2 .构件截面设计1).结构构件材料及材料强度,依据GB 50010-2002表3.4.1、表3.4.2、表4.1.4、 2). 正截面受弯承载能力验算(以1m长为计算单元)悬臂构件宽度b=1000mm 悬臂构件有效厚度h 0=330mm人防密闭门框墙按钢筋混凝土悬臂构件设计。

本工程抗力等级为核5级。

1、直接作用在墙上的等效静荷载标准值qe (GB50038-2005表4.8.7)地下室门框墙（RMKQ1）配筋计算αs=M/α1f cd bh 02=0.039ξ=1-(1-2αs)0.5=0.039As=α1f cd ξbh 0/f yd =688.47mm 2/m受弯构件最小配筋率：45f t /f y =0.21%GB50038-2005表4.11.7及第4.11.12条ρmin =0.25%每延米钢筋截面面积：A s =875mm 2/m 取大值，As=875mm 2/m 直径间距根数面积mm 2配筋率121258.0904.780.27%GB50038-2005表4.11.8，受拉钢筋的最大配筋率为2.5%。

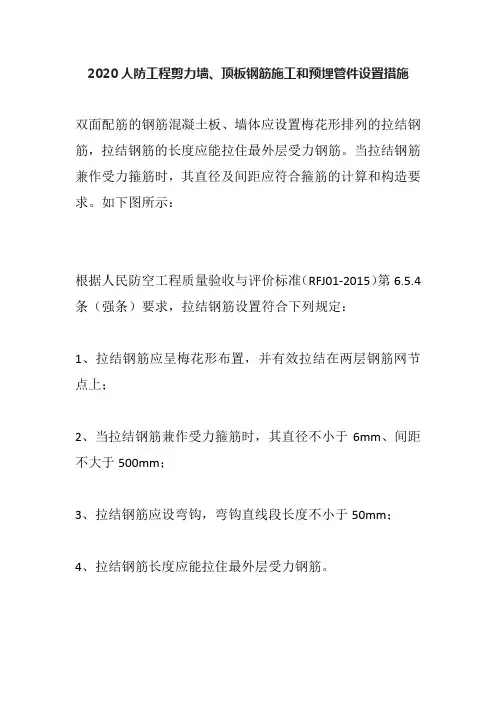

2020人防工程剪力墙、顶板钢筋施工和预埋管件设置措施双面配筋的钢筋混凝土板、墙体应设置梅花形排列的拉结钢筋，拉结钢筋的长度应能拉住最外层受力钢筋。

当拉结钢筋兼作受力箍筋时，其直径及间距应符合箍筋的计算和构造要求。

如下图所示：根据人民防空工程质量验收与评价标准（RFJ01-2015）第6.5.4条（强条）要求，拉结钢筋设置符合下列规定：1、拉结钢筋应呈梅花形布置，并有效拉结在两层钢筋网节点上；2、当拉结钢筋兼作受力箍筋时，其直径不小于6mm、间距不大于500mm；3、拉结钢筋应设弯钩，弯钩直线段长度不小于50mm；4、拉结钢筋长度应能拉住最外层受力钢筋。

作用：人防围护结构战时受冲击荷载较大，梅花型拉结筋的设置有利于抗剪，防止碎块脱落，保持砼的整体性。

施工时注意控制好拉结筋的长度，太长会造成混凝土保护层不够或露筋，太短底板的厚度不够。

“S”型，梅花形布置，直径≧Φ6mm，底、顶板与墙板布置的原则一致。

以下是做得较好的正面案例：临空墙墙板内墙墙板密闭隔墙墙板梁注意：防毒通道密闭隔墙上通常预埋四种管：1、通风气密性测量管2、消防喷淋套管3、战时给水套管4、4-6根电气预埋管，这四种预埋管缺一不可。

注意：战时通风预埋管注意四周的加强筋，焊接要密实，无焊孔、焊渣。

两侧出墙10cm，且未跟混凝土接触部位应刷防锈漆。

注意：人防外墙、临空墙应使用带止水片的对拉螺栓，内墙的可不用止水片，但禁止一切地方使用PVC对拉螺栓。

以下是做得较差的反面案例：缺少一根消防喷淋套管、拉结筋少战时通风管使用劣质钢板焊接、拉结筋少战时通风管使用劣质钢管焊接，工艺粗糙；预埋短管未做防护处理预埋管未做防护处理；拉结筋少；加强梁箍筋少拉结筋完全没有设置拉结筋基本没有设置以上问题应按设计图纸要求认真整改，并将整改后的资料报人防工程质监部门重新审核验收，验收合格后才能进行下一步施工。

人防工程的结构钢筋是经过精密计算得到的，钢筋的形式和用量不容改变和缺失，目前人防工程建设中普遍存在人防“S”型拉结筋缺失问题，有关部门应引起注意，确保人防工程保质保量完成。

人防门框墙钢筋计算设置中左右侧水平筋根数计算方法人防门框墙的钢筋计算和设置是一个复杂的过程，涉及到多个因素，包括抗震等级、人防等级、墙的厚度、钢筋的强度等级等。

至于左右侧水平筋的根数，这主要取决于墙的厚度和设计要求。

一般来说，如果墙的厚度大于或等于400毫米，并且设计要求设置水平筋，那么通常会放置三根钢筋，包括两根直径为12毫米的钢筋和一根直径为14毫米的钢筋，其中直径为12毫米的钢筋位于外侧，直径为14毫米的钢筋
位于内侧。

如果墙的厚度小于400毫米，则只需放置两根直径为12毫米的钢筋。

但请注意，这只是一般情况下的做法，具体的钢筋配置需要按照设计图纸和相关规范进行计算和设置。

因此，建议您在进行人防门框墙的钢筋配置时，仔细阅读相关规范和设计图纸，并咨询专业人士以确保安全和合规。

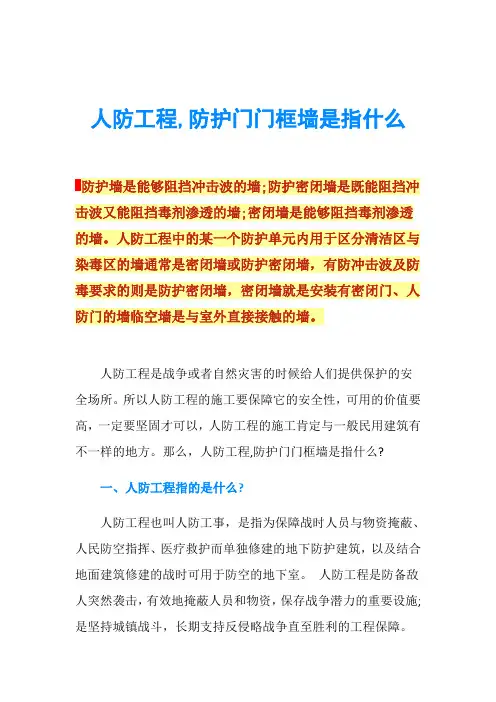

人防工程,防护门门框墙是指什么防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。

人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙。

人防工程是战争或者自然灾害的时候给人们提供保护的安全场所。

所以人防工程的施工要保障它的安全性，可用的价值要高，一定要坚固才可以，人防工程的施工肯定与一般民用建筑有不一样的地方。

那么，人防工程,防护门门框墙是指什么?一、人防工程指的是什么?人防工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。

人防工程是防备敌人突然袭击，有效地掩蔽人员和物资，保存战争潜力的重要设施;是坚持城镇战斗，长期支持反侵略战争直至胜利的工程保障。

二、防护门门框墙是指什么?防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。

人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙，如楼梯间两侧的墙箍筋都是闭合的，开口箍用于局部洞口两侧加密，或结构洞口与建筑洞口不符时增加的套子。

首先要注意材料的选择，必须选择混凝土浇铸，并且钢筋在焊接处要焊牢。

其次，对于管线材料的厚度也有要求，对钢板也有厚度要求。

最后，安全施工应当有事前教育，事中跟踪，事后归档的工作。

三、人防工程施工注意事项:防空地下室施工须按《人民防空地下室设计规范》(GB50038-2005)、《人民防空工程施工及验收规范》(GB50134-2004)、《人民防空工程质量检验评定标准》、《地下防水工程质量验收规范》(GB50208-2002)等有关设计和施工规范施工。

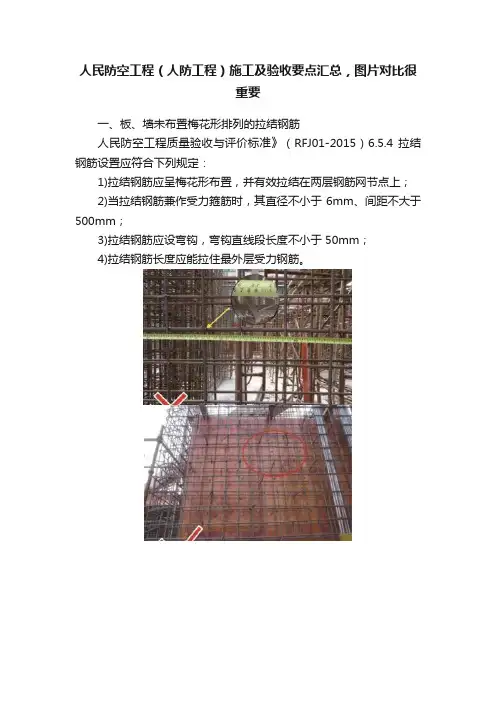

人民防空工程（人防工程）施工及验收要点汇总，图片对比很重要一、板、墙未布置梅花形排列的拉结钢筋人民防空工程质量验收与评价标准》（RFJ01-2015）6.5.4 拉结钢筋设置应符合下列规定：1)拉结钢筋应呈梅花形布置，并有效拉结在两层钢筋网节点上；2)当拉结钢筋兼作受力箍筋时，其直径不小于 6mm、间距不大于500mm；3)拉结钢筋应设弯钩，弯钩直线段长度不小于 50mm；4)拉结钢筋长度应能拉住最外层受力钢筋。

二、门框门洞四角未按要求布置斜向加强筋《人民防空工程质量验收与评价标准》（RFJ01-2015）第7.2.5 节：防护门、防护密闭门门洞四角应配置2 根（当墙厚大于400mm 时为 3 根）斜向钢筋，其直径不小于 16mm，长度不应小于 1000mm。

加强筋紧贴门框转角外呈45°排列，上下各一半。

三、后浇带位置设置不当人民防空工程质量验收与评价标准》（RFJ01-2015）第6.6.16 条：1)后浇带应设在受力和变形较小的部位，间距宜为30m~60m，宽度宜为800mm~1000mm；2)后浇带应在其两侧混凝土龄期达到 42d 后再施工；3)后浇带应采用补偿收缩混凝土浇筑，其强度等级应高于两侧混凝土一个等级；4)后浇带混凝土的养护时间不得少于 28d。

a. 后浇带设置在防护门门洞处（错误做法）：b.门框墙固定模板的对拉螺栓采用、混凝土预制件（错误做法）：c.门框墙固定模板的对拉螺栓上不加套管（正确做法）：四、临空墙、门框墙模板安装不符合规范要求《人民防空工程质量验收与评价标准》（RFJ01-2015）第6.4.2 条：外墙、临空墙、门框墙、防护密闭隔墙和密闭隔墙的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预制件等。

a.门框墙固定模板的对拉螺栓采用塑料套管安装（错误做法）：b.门框墙固定模板的对拉螺栓采用、混凝土预制件（错误做法）：五、施工缝位置设置不当1)混凝土应连续浇筑，宜少留施工缝。

A person has at least one dream, and there is a reason to be strong.整合汇编简单易用（页眉可删）人防工程,防护门门框墙是指什么防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。

人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙。

人防工程是战争或者自然灾害的时候给人们提供保护的安全场所。

所以人防工程的施工要保障它的安全性，可用的价值要高，一定要坚固才可以，人防工程的施工肯定与一般民用建筑有不一样的地方。

那么，人防工程,防护门门框墙是指什么?一、人防工程指的是什么?人防工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。

人防工程是防备敌人突然袭击，有效地掩蔽人员和物资，保存战争潜力的重要设施;是坚持城镇战斗，长期支持反侵略战争直至胜利的工程保障。

二、防护门门框墙是指什么?防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。

人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙，如楼梯间两侧的墙箍筋都是闭合的，开口箍用于局部洞口两侧加密，或结构洞口与建筑洞口不符时增加的套子。

首先要注意材料的选择，必须选择混凝土浇铸，并且钢筋在焊接处要焊牢。

其次，对于管线材料的厚度也有要求，对钢板也有厚度要求。

最后，安全施工应当有事前教育，事中跟踪，事后归档的工作。

三、人防工程施工注意事项 :防空地下室施工须按《人民防空地下室设计规范》(GB50038-)、《人民防空工程施工及验收规范》(GB50134-)、《人民防空工程质量检验评定标准》、《地下防水工程质量验收规范》(GB50208-)等有关设计和施工规范施工。

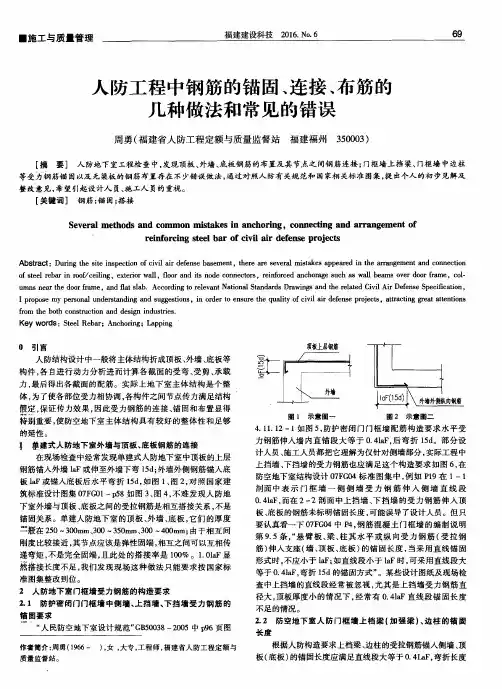

人防区工程钢筋一、人防外墙与顶板、楼板、底板钢筋（07FG01-58页）尺寸小的构件钢筋锚入到尺寸大的构件里面1、顶板厚度<外墙厚度顶板钢筋锚到外墙顶板上排钢筋：锚到外墙1.7laf顶板下排钢筋：弯锚到外墙里面15d外墙钢筋：顶部钢筋弯锚到顶板里面12d底部钢筋弯锚到底板里面1.5laf底板钢筋：弯锚到外墙里面15d2、顶板厚度>外墙厚度外墙钢筋锚到顶板顶板上排钢筋：锚到外墙15d顶板下排钢筋：弯锚到外墙里面15d外墙钢筋：顶部钢筋弯锚到顶板里面1.5laf底部钢筋弯锚到底板里面1.5laf底板钢筋：弯锚到外墙里面15d3、内墙与顶板底板钢筋构造内墙纵筋:锚到顶板里面0.7laf，平直段长度≥12d锚到底板里面竖直长度b，弯钩长度ab≥0.5laf,a:max(12d,150)b≥0.6laf,a:max(10d,150)b≥0.7laf,a:max(8d,150)b≥0.8laf,a:max(6d,150)二、人防工程梁柱钢筋（07FG01-63页）参照16G图集16G101-167页1、边柱柱子钢筋：柱子钢筋锚到梁里面，锚固长度1.5laf，配筋率≥1.2%时，分两批截断（不能在同一个截面截断）配筋率=柱子外侧钢筋/柱子截面尺寸2、中柱柱子钢筋：顶部弯锚12d底部弯锚max（6d，150）梁钢筋：上部钢筋直通下部钢筋能通则通，也可以直锚直锚max（laf，0.5hc+5d）3、顶板框架梁往下弯锚到柱子里面，长度15d，并且伸至梁底4、底板框架梁往上弯锚到柱子里面，长度15d5、中间楼层梁端支座：判断直弯锚，查表laf，跟柱子宽度进行比较（1）柱子宽度>laf直锚直锚长度：max（laf,0.5hc+5d）（hc为框架柱宽度）（2）柱子宽度≤laf弯锚弯锚长度：hc-保护层+15dhc为框架柱宽度满足（设计判断条件）：伸至柱外侧纵筋内侧且平直段长度≥0.4laf 下部钢筋锚固同上部钢筋中间支座：上部钢筋，直通过去下部钢筋，能通则通，也可以在中间支座锚固，直锚max（laf,0.5hc+5d）三、人防工程梁箍筋构造（07FG01-64页）1、上部结构抗震等级大于三级，且防空地下室作为嵌固部位箍筋加密区长度：一级抗震：max（2h，500）二~四级抗震：max（1.5h，500）h为梁高2、上部结构抗震等级为三级及以下时箍筋加密区长度：max（1.5h，500）h指梁的高度3、梁的箍筋根数：加密区=（加密区长度-50）/加密间距（向上取整）+1非加密区=非加密区长度/非加密间距（向上取整）-1 4、梁箍筋加密区箍筋间距SbSb=min(8d，1/4h，150)d钢筋直径，h梁高三、人防工程柱箍筋构造（07FG01-64页）底部：Hn/3上部：Max（Hn/6，500，柱子长边尺寸) Hn指的是柱子净高人防门的分类HM——钢筋混凝土密闭门HFM——钢筋混凝土防护密闭门HHFM——钢筋混凝土活门槛防护密闭门GSFM——钢结构双扇防护密闭门GHSFM——钢结构活门槛双扇防护密闭门JSFM——降落式双扇防护密闭门GSFMG——钢结构双扇防护密闭连通口隔断门NSFM——坡道内开式双扇防护密闭门FMP——防护密闭屏蔽门HK(P)——悬摆式防爆波（屏蔽）活门MGC(P)——密闭观察窗（屏蔽）FFHM——防护防火密闭门DFMP——电控防护密闭屏蔽门FCM——防爆超压排气活门KJH——胶管式防爆波活门DMF——手电动密闭阀门LFMDB——临空墙防护密闭封堵板人防门人防门安装工作流程：安装准备→立框隐检→挂扇调试→除锈涂漆→设置标志→检测验收。

人防门门框墙制作施工技术要求防密门,密闭门及活门等人防门框由工厂整体加工。

1）钢筋绑扎：①在车库浇筑底板前，根据图纸设计要求，认真核对门框墙及门槛钢筋规格、型号、预留尺寸、位置。

②确保人防门门槛钢筋预留出地板结构面长度，工程设计一般人防门门槛高出底板结构面为150mm，门槛筋上皮应高出底板结构面上皮150-25mm（钢筋保护层厚）。

③门槛筋绑扎一定要牢固，防止在浇筑混凝土过程中钢筋移位，造成门槛甩筋间距不均、出底板结构面高度过高或过低。

④浇筑混凝土过程中一定要注意保护门槛钢筋，切勿用振捣棒直接接触钢筋。

⑤门框角部加筋2Φ18，加筋长度为1100mm，注意控制角部加筋离门洞口位置不得过远，并保证与水平面基本成45度。

⑥根据钢筋保护层厚度25mm，门框墙要求采用25mm厚预制细实混凝土垫块，垫块与钢筋绑扎牢固、位置正确，呈梅花形布置，间距不得大于500mm，确保钢筋保护层，保证不漏筋。

⑦要求门框墙所使用的钢筋观感良好，无老绣、裂纹，有产品合格证，并现场抽样复试，复试合格后才能用于工程实体。

⑧对于直径达大于16mm的竖筋，采用电渣压力焊焊接，焊接接头面积率不得大于50%。

每300头为一个批次送一航四复试，复试合格后方可报钢筋隐蔽。

⑨门框墙钢筋在安装模板前需报钢筋隐蔽，要求一门一表，经现场认真核对后如实填报钢筋隐蔽，经监理确认后才能进行钢筋隐蔽。

2）门框埋件安装①门框埋件由国家定点人防器材生产、安装厂家青岛四方人防器材厂安装。

②门框埋件具有产品出厂合格证及复试报告，并在现场抽样到北辰实验室做复试，复试合格后方可用于工程实体。

门框墙埋件要求无锈蚀，在安装前需作一遍防锈油漆。

③首先根据现场坐标控制点及轴线位置确定门框位置，并在混凝土底板上做醒目标志。

④再根据现场标高控制点确定门框标高位置，将门框初步固定在门框墙钢筋上。

⑤根据门框垂直度在2mm内的要求，最终确定门框位置，将门框焊接在已经绑扎完成的门框墙钢筋以及车库底板预留的钢筋头上。
