人防门框墙图文教程

一、人防业务介绍人防是指人民防空地下室，简称防空地下室。

甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。

乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。

在实际工程中，人防业务有特定的图集规范。

因为人防业务特殊性，以往用软件存在一些的难点：1、人防门框墙种类多，造型复杂，人防门框墙的绘制，步骤繁琐，效率慢；2、人防门框墙的钢筋计算需要手动调整计算结果。

最新版GGJ2009软件新增了专业、易用的功能，帮助大家更方便、快捷、准确的处理人防业务。

二、软件人防功能简介依据07FG04人防门框墙图集以及常见的人防施工图纸，GGJ2009提供了人防门框墙构件。

采用参数图组合方式定义，可以处理1546种门框墙类型，配合灵活的钢筋输入格式和钢筋计算设置，可以满足大部分常见业务情况，且支持与剪力墙重叠绘制，钢筋计算精确扣减，使人防的处理专业便捷。

下图为人防门框墙定义界面：下图为人防门框墙计算设置:、实例演示:F 面将通过实例工程来演示GGJ2009软件人防门框墙的功能 下图为本工程的人防门框墙配筋表。

斗*・匚*P ■ —ft®4mr* 工«■■» I*;亍 MM n :f »**■ if MM * E M 1 ■■ ’HF «M w ■ M Bwit w*« MU J1L ■Mff口JT 二■ -<nMW^HM>A Bi□ —・ H if ・ V * ■» ■ RP ■•>■ ・ VMMr «>«*■< Hl «v PMrgiq - c■MT■ [■的 ■”叫-新1• ■VUri !K •# iM ■■4L<*J|«r«wii■ [■•I・・一*■ ** + «4»M-I WR«f *•以MKQ1为例，首先新建门框墙MKQ1，如图:1 ）平剖形式根据门框墙配筋表，平坡形式采用大样图“A样式，由门框墙大样图得到“A样式:从图中得到，左右都是悬臂式，根据配筋特点，在门框墙左、右构造中，调开参数图，选择为悬臂式-1洞口宽度“） >200三 M 900 匚令点疋寸1皿 i］二^般茴肢am ［瘁「— —左鋼龈分耐 C165200左侧t 臓水平筋 C16S200 左何墙肢拉筋 '^400*400 2 ）立剖形式根据门框墙配筋表，MKQ1的立剖形式采用大样图“ 4,”然后再门框墙大样图中 对照大样图“4”在软件中确定MKQ1的上、下样式，然后根据大样图 4对照配 筋表，确定上下样式的配筋，如下图：“1”中输入洞口尺 1011 13117 洞口加筋 加爲长度亦） 2E16 1100选择完毕，然后根据大样图对照配筋表，直接在右边参数图 寸及左右悬臂的配筋，配筋完成，如下图： LafG亠 斗 4-n h r 防护区外2C253C25 十"f 才 HLaf-P 5 CO :■' - -------- 1-1皿磁（防护区内 a6920Q在对悬臂进行配筋时，也可在属性列表中输入:FBT L250 380cie«3o Cl 3C25400 十300■^― 2000K25 g 喘m定义人防门框墙MKQ1之后，绘制到图上:绘制完成后，汇总计算查看结果:b -立宁:一 ■一打・国口 :徑好 釜盲护・・E|" 口 : mil H 1113 vtlilit 25 * in 和 ■馨 HCdttSD i+5CO'«fr5 00 1；1O 5 和讯厂 你他 冈严IB ■芷*董说 鼻口锦!嗣刖帘；«JJ06 3KS •中HEdJ 罔 巴⑩“初方 oa ssr 250 I ^IWUIW n « Ul wt L& e la 帰 * W1 LS «> 04 a 賂 m上删as J 35 A M 叩I g 5 38W a$Q <2tK 2]鬼*即 i.^JOO-Z^+lSi d»« <&•< iwi*5oi><otai c ]Lie 5tB-re+ 3HA2・ 3STXA25 LMO-2'25；*2* (11.叶胡* 0HQ 吒睥-Skt 爺團tK 嚼通过实例可以发现，利用GGJ2009处理人防门框墙比较简单方便。

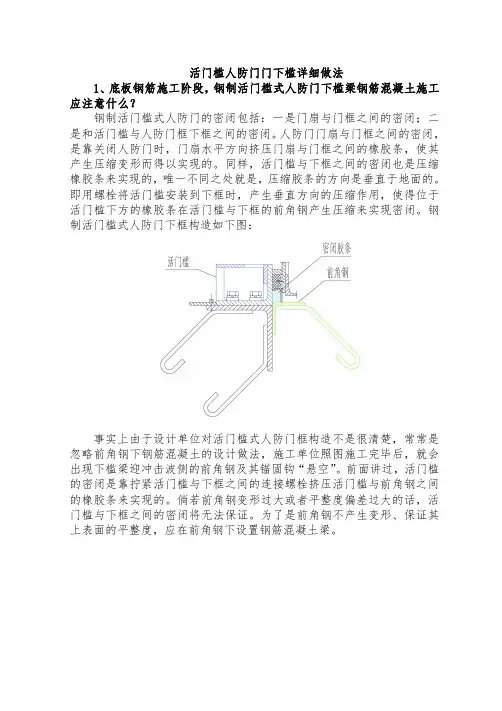

活门槛人防门门下槛详细做法1、底板钢筋施工阶段，钢制活门槛式人防门下槛梁钢筋混凝土施工应注意什么？钢制活门槛式人防门的密闭包括：一是门扇与门框之间的密闭；二是和活门槛与人防门框下框之间的密闭。

人防门门扇与门框之间的密闭，是靠关闭人防门时，门扇水平方向挤压门扇与门框之间的橡胶条，使其产生压缩变形而得以实现的。

同样，活门槛与下框之间的密闭也是压缩橡胶条来实现的，唯一不同之处就是，压缩胶条的方向是垂直于地面的。

即用螺栓将活门槛安装到下框时，产生垂直方向的压缩作用，使得位于活门槛下方的橡胶条在活门槛与下框的前角钢产生压缩来实现密闭。

钢制活门槛式人防门下框构造如下图：事实上由于设计单位对活门槛式人防门框构造不是很清楚，常常是忽略前角钢下钢筋混凝土的设计做法，施工单位照图施工完毕后，就会出现下槛梁迎冲击波侧的前角钢及其锚固钩“悬空”。

前面讲过，活门槛的密闭是靠拧紧活门槛与下框之间的连接螺栓挤压活门槛与前角钢之间的橡胶条来实现的。

倘若前角钢变形过大或者平整度偏差过大的话，活门槛与下框之间的密闭将无法保证。

为了是前角钢不产生变形、保证其上表面的平整度，应在前角钢下设置钢筋混凝土梁。

2、人防门框墙下槛梁以暗梁的形式，设在人防底板内时，下槛梁的设计、施工以及人防门框下框安装应注意什么？人防门框墙下槛梁以暗梁的形式，设在人防底板内，通常出现在下述几种情况：即人防底板为下反梁式筏板基础底板，或平板式基础底板，或独立柱基加防水板式基础底板。

不管是上述那种基础底板型式，人防地下室大都是大柱距的通透空间，此时的人防工程用途一般为战时物资库或汽车库，所选用的人防门是活门槛式人防门和无门槛式人防门（设在相邻防护单元的防护密闭隔墙上）。

由于下槛梁以暗梁型式“埋于”底板钢筋内，底板上层钢筋几乎与下槛梁梁顶钢筋相平。

当安装人防门框时，门框下框角钢遇到与其交叉的底板上层钢筋时，就会无法安装。

如左图所示。

为了解决这一矛盾，可以采取将门框墙下槛梁处底板下沉的形式，其做法类同于集水坑和独立柱基处底板的处理方法。

广联达-专业、易用的人防门框墙一、人防业务介绍人防是指人民防空地下室，简称防空地下室。

甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。

乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。

在实际工程中，人防业务有特定的图集规范。

因为人防业务特殊性，以往用软件存在一些的难点：1、人防门框墙种类多，造型复杂，人防门框墙的绘制，步骤繁琐，效率慢；2、人防门框墙的钢筋计算需要手动调整计算结果。

最新版GGJ2009软件新增了专业、易用的功能，帮助大家更方便、快捷、准确的处理人防业务。

二、软件人防功能简介依据07FG04人防门框墙图集以及常见的人防施工图纸，GGJ2009提供了人防门框墙构件。

采用参数图组合方式定义，可以处理1546种门框墙类型，配合灵活的钢筋输入格式和钢筋计算设置，可以满足大部分常见业务情况，且支持与剪力墙重叠绘制，钢筋计算精确扣减，使人防的处理专业便捷。

下图为人防门框墙定义界面：下图为人防门框墙计算设置：三、实例演示：下面将通过实例工程来演示GGJ2009软件人防门框墙的功能。

下图为本工程的人防门框墙配筋表。

以MKQ1为例，首先新建门框墙MKQ1，如图：1）平剖形式根据门框墙配筋表，平坡形式采用大样图“A”样式，由门框墙大样图得到“A”样式：从图中得到，左右都是悬臂式，根据配筋特点，在门框墙左、右构造中，调开参数图，选择为悬臂式-1选择完毕，然后根据大样图对照配筋表，直接在右边参数图“1-1”中输入洞口尺寸及左右悬臂的配筋，配筋完成，如下图：在对悬臂进行配筋时，也可在属性列表中输入：2）立剖形式根据门框墙配筋表，MKQ1的立剖形式采用大样图“4”，然后再门框墙大样图中对照大样图“4”，在软件中确定MKQ1的上、下样式，然后根据大样图4对照配筋表，确定上下样式的配筋，如下图：定义人防门框墙MKQ1之后，绘制到图上：绘制完成后，汇总计算查看结果：通过实例可以发现，利用GGJ2009处理人防门框墙比较简单方便。

人防门的安装与调试1.人防门框安装施工根据设备的不同特点、设计要求和施工组织设计进行，安装施工中，对隐蔽工程应作记录，并应进行过程中或分项检验，合格后方可进行下一步工序的施工。

一般防护设备的安装流程如图：防护设备安装流程图一、人防门框安装前提条件1）人防门框安装前应在底板上预埋立框支撑件，并预留后浇施工槽。

在底板浇筑混凝土前，应按要求对立框支撑件的预埋、后浇施工槽的留置情况，进行检查验收并形成隐蔽工程验收记录。

立框支撑件的预埋、后浇施工槽的留置应符合下列要求：①施工单位在人防防护段底板钢筋施工时，应及时通知人防专业安装队在底板上垂直预埋立框支撑件，并与底板钢筋可靠固定。

按人防门的类别、型号，并结合工程现场实际情况，在底板相应的位置设置地面支撑件。

预埋门框支撑件示意图②浇筑底板混凝土时，应在门框墙下槛梁两侧底板处预留后浇施工槽。

后浇施工槽宽度为下槛梁宽度+2b，即：A1=C1+2b，A2=C2+2b。

深度为h。

具体尺寸要求，应满足下列要求：对于固定门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=200mm。

当人防门洞净宽＞1500mm时，b=500mm，h=250mm。

对于活门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=300mm。

当人防门洞净宽＞1500mm时，b=500mm，h=350mm。

对于无门槛式人防门，人防门洞净宽＞1500mm时，b=500mm，h=350mm。

后浇施工槽深度h不宜大于底板厚度一半。

2）底板混凝土浇筑完成，结构强度达到50％以上后，方可按下图所示安装门框安装示意图活门槛门门框安装示意图无门槛门门框安装示意图3）人防门框安装前，施工单位应向人防专业安装队提供人防门孔中线、门口线及门框标高。

监理单位应组织测量单位和人防专业安装队，对交接检查水准基点交接记录。

二、人防门框安装施工1）查人防门框立框支撑件和预留后浇施工槽设置情况人防门框安装前，应检查门框立框支撑件和预留后浇施工槽设置是否满足规定。

人防防空地下室门框墙设计摘要：防护密闭门门框墙是一种特殊的临空墙，门框墙由于需要更严格的控制其变形，以保证受力时能和门扇共同作用，因此虽然出入口通道内门框墙与临空墙处在相邻的位置，但作用在门框墙上的等效静荷载要比作用在临空墙上的等效静荷载值大。

当门洞边悬挑长度大于1/2倍门洞边长时，墙体为双向受力构件，为使受力明确，可在洞口边设置梁（柱）。

当门洞边悬挑长度小于1/2倍门洞边长时，可简化成悬臂构件进行设计。

关键词：门框墙，加强梁，加强柱。

1引言人民防空工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护等而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。

人防工程不同于一般的地下建筑工程，它除有一般地下建筑工程的特点外，还具有其特殊的、供战时抵御各种武器的攻击防护及使用功能，满足预定的战时对核武器和生化武器的各种防护要求。

在60年代末、70年代初，我国各单位、街道居民在房子底下挖洞，尔后相互连通，形成了四通八达的地道网,这些工程统称为早期人防工程。

随着时间的推移，人防工程建设逐步走上了正规化、科学化的轨道，围绕“平战结合”，我国各地人防工程建设大多体现了“一个工程多种用途”的原则，使人防工程不仅能防空，还能在缓解城市的用地和交通紧张问题等方面发挥积极作用。

由于人员与设备的进出，以及通风、给排水、排烟等的需要，人防地下室有少量与外部联通的孔洞，而这些孔口是恰恰人防工程的薄弱环节。

因此，孔口防护是人防工程的主要分部工程，对门框墙应该尤其重视，保证其具备足够的抵抗强度，才能保证其与防护门协调发挥作用。

2门框墙设计要点（1）门框墙受力特点：临空墙和门框墙都承受同样的核爆冲击荷载。

两者的荷载值差别并不大，区别的是荷载的作用方式。

临空墙一般是只有等效均布荷载作用，而作用在门框墙的由两部分组成，一部分为门框部分的等效均布荷载，另一部分为密闭门传来的支座反力。

门框墙包括密闭门门框墙和防护密闭门门框墙。

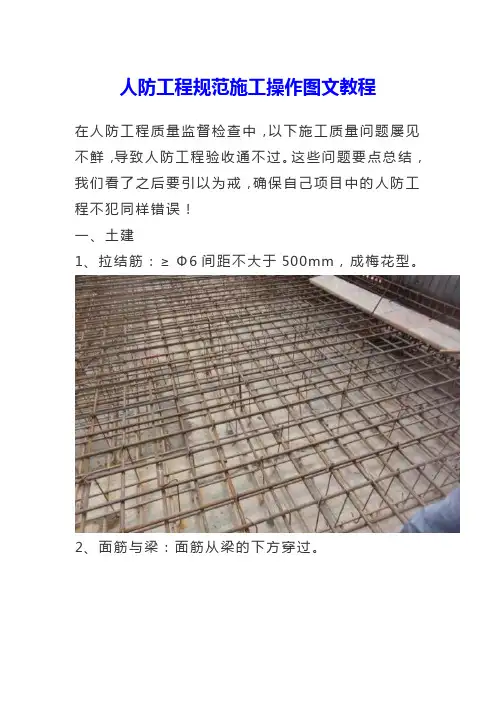

人防工程规范施工操作图文教程在人防工程质量监督检查中，以下施工质量问题屡见不鲜，导致人防工程验收通不过。

这些问题要点总结，我们看了之后要引以为戒，确保自己项目中的人防工程不犯同样错误！一、土建1、拉结筋：≥Ф6间距不大于500mm，成梅花型。

2、面筋与梁：面筋从梁的下方穿过。

3、纵向受力钢筋的锚固：参见07FG01~04图集。

4、门槛钢筋：水平筋锚入墙柱，箍筋闭口，门洞四角设斜向加强筋。

撑。

形成闭口。

用塑料套管。

8、顶板吊钩：直径为16mm的钢筋勾到顶板上层钢筋。

二、通风1、超压测压管：DN15镀锌钢管，一头连在防化值班室，一头直通室外或竖井。

2、穿墙密闭短管：中间设密闭肋（止水片），厚大于3mm，翼高大于50mm，风管出墙长度大于100mm。

3、气密测量管：DN50热镀锌管，中间设厚3mm 的密闭肋，两头各伸出墙面40mm。

FP-1000。

5、超压自动排气活门：整齐排列，无打架现象。

管；③尾气监测取样管；④增压管。

安装按箭头指示方向安装。

三、给排水1、防护密闭套管（1）密闭翼环厚度10~12mm，翼高大于50mm。

（2）管径与壁厚的选择如下表。

（3）出墙面长度应大于40mm。

2、防爆地漏：防毒通道、密闭通道、洗消间、滤毒室、扩散室等有爆炸余压的区域。

3、洗消污水集水井：简易洗消间或防毒通道内和人防口部防护密闭门外。

4、防护阀门：出墙20cm以内不转弯设阀。

（1）16kg铜芯或者不锈钢芯闸阀。

（2）焊接，不得用抱箍连接件。

（3）防护阀门应设三角支架。

5、洗消水管：不得采用PVC，与洗消笼头连接的水管应接至战时水箱处。

四、电气1、防护密闭套管：（1）壁厚不小于3.5mm的热镀锌钢管（制作好后热镀）。

（2）密闭肋，厚度3mm、翼高50mm（两根为4 mm，四根为8mm，6根为10mm）。

（3）预留备用套管，注意间距，开丝口便于封堵。

（4）除墙面长度宜为30~50mm。

2、防护密闭处理：（1）钢板翼环，厚度大于3mm，翼高宜大于50m m。

A person has at least one dream, and there is a reason to be strong.整合汇编简单易用（页眉可删）人防工程,防护门门框墙是指什么防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。

人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙。

人防工程是战争或者自然灾害的时候给人们提供保护的安全场所。

所以人防工程的施工要保障它的安全性，可用的价值要高，一定要坚固才可以，人防工程的施工肯定与一般民用建筑有不一样的地方。

那么，人防工程,防护门门框墙是指什么?一、人防工程指的是什么?人防工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。

人防工程是防备敌人突然袭击，有效地掩蔽人员和物资，保存战争潜力的重要设施;是坚持城镇战斗，长期支持反侵略战争直至胜利的工程保障。

二、防护门门框墙是指什么?防护墙是能够阻挡冲击波的墙;防护密闭墙是既能阻挡冲击波又能阻挡毒剂渗透的墙;密闭墙是能够阻挡毒剂渗透的墙。

人防工程中的某一个防护单元内用于区分清洁区与染毒区的墙通常是密闭墙或防护密闭墙，有防冲击波及防毒要求的则是防护密闭墙，密闭墙就是安装有密闭门、人防门的墙临空墙是与室外直接接触的墙，如楼梯间两侧的墙箍筋都是闭合的，开口箍用于局部洞口两侧加密，或结构洞口与建筑洞口不符时增加的套子。

首先要注意材料的选择，必须选择混凝土浇铸，并且钢筋在焊接处要焊牢。

其次，对于管线材料的厚度也有要求，对钢板也有厚度要求。

最后，安全施工应当有事前教育，事中跟踪，事后归档的工作。

三、人防工程施工注意事项 :防空地下室施工须按《人民防空地下室设计规范》(GB50038-)、《人民防空工程施工及验收规范》(GB50134-)、《人民防空工程质量检验评定标准》、《地下防水工程质量验收规范》(GB50208-)等有关设计和施工规范施工。

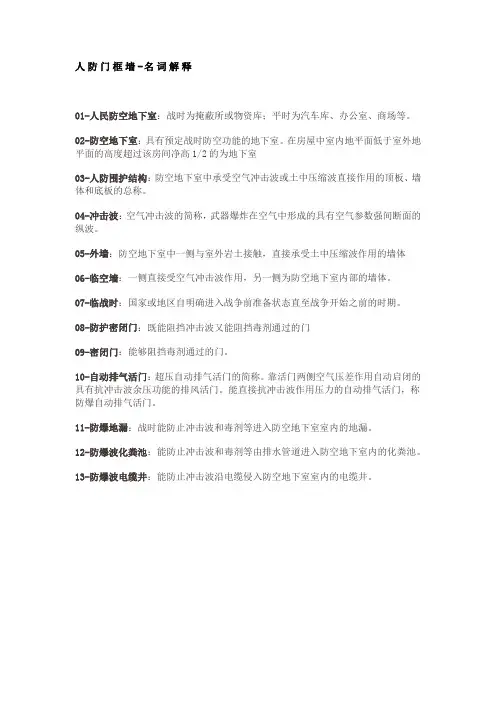

人防门框墙-名词解释01-人民防空地下室：战时为掩蔽所或物资库；平时为汽车库、办公室、商场等。

02-防空地下室：具有预定战时防空功能的地下室。

在房屋中室内地平面低于室外地平面的高度超过该房间净高1/2的为地下室03-人防围护结构：防空地下室中承受空气冲击波或土中压缩波直接作用的顶板、墙体和底板的总称。

04-冲击波：空气冲击波的简称，武器爆炸在空气中形成的具有空气参数强间断面的纵波。

05-外墙：防空地下室中一侧与室外岩土接触，直接承受土中压缩波作用的墙体06-临空墙：一侧直接受空气冲击波作用，另一侧为防空地下室内部的墙体。

07-临战时：国家或地区自明确进入战争前准备状态直至战争开始之前的时期。

08-防护密闭门：既能阻挡冲击波又能阻挡毒剂通过的门09-密闭门：能够阻挡毒剂通过的门。

10-自动排气活门：超压自动排气活门的简称。

靠活门两侧空气压差作用自动启闭的具有抗冲击波余压功能的排风活门。

能直接抗冲击波作用压力的自动排气活门，称防爆自动排气活门。

11-防爆地漏：战时能防止冲击波和毒剂等进入防空地下室室内的地漏。

12-防爆波化粪池：能防止冲击波和毒剂等由排水管道进入防空地下室内的化粪池。

13-防爆波电缆井：能防止冲击波沿电缆侵入防空地下室室内的电缆井。

人防门框墙图集分类讲解人防门框墙图集07FJ04 第2页，门框墙分为三大类型：❁1类型：两侧悬臂式01-两侧悬臂无卧梁式正立面图：洞口每侧加2根钢筋，总共2*4=8根洞口加筋水平剖面图：两侧悬臂钢筋由纵筋、箍筋、拉筋组成。

类似于暗柱配筋竖向剖面图：洞口顶部、底部门框墙配筋均由纵筋、箍筋、拉筋构成。

顶部类似于连梁、暗梁配筋02-两侧悬臂有卧梁式正立面图：洞口每侧加2根钢筋，总共2*4=8根洞口加筋。

水平剖面图：两侧悬臂钢筋由纵筋、箍筋、拉筋组成，类似于暗柱配筋。

竖向剖面图：洞口顶部门框墙300高位置为卧梁，本图卧梁凸出门框墙，实际工程有的卧梁与门框墙同宽。

卧梁配筋由纵筋、箍筋组成。

人防门框锚固勾布置形式下文将从人防门框锚固勾的布置形式为主题，详细介绍该过程的步骤和要点。

锚固勾是人防门框固定在墙体上的重要组成部分，它能够增加门框的稳固性和承重能力，确保门的安全性。

在这篇文章中，我们将一步一步回答有关人防门框锚固勾布置形式的问题。

第一步：确定安装位置在开始进行人防门框锚固勾布置之前，需要先确定安装位置。

选择一个合适的位置对于门框的稳固性非常重要。

通常情况下，人防门框锚固勾的布置位置应与门框的上沿、下沿、两侧及正中心对齐，并且距离边缘一定的距离。

在选择安装位置时，还要考虑墙体的材质和承重能力，以确保锚固勾可以牢固地固定在墙体上。

第二步：准备材料和工具在进行人防门框锚固勾的布置之前，需要准备好所需的材料和工具。

主要的材料包括门框锚固勾、螺丝、扣板等等。

工具方面，可能会用到锤子、电钻、螺丝刀等工具。

确保材料和工具的齐全性和质量对于整个安装过程来说非常重要。

第三步：测量和标记在进行人防门框锚固勾的布置之前，需要进行准确的测量和标记。

测量门框的尺寸和墙体的位置，确保门框的位置和大小与墙体适配。

标记的目的是为了在安装过程中提供指引，使锚固勾的布置更加准确。

使用量具进行测量和标记，并在标记的位置上做出明显的记号。

第四步：安装锚固勾在进行人防门框锚固勾的布置之前，需要先安装锚固勾。

安装锚固勾的具体步骤如下：1. 使用电钻在墙体上钻孔，孔的深度和直径要根据锚固勾的要求确定。

2. 将锚固勾插入钻孔中，确保锚固勾与墙体紧密贴合。

3. 用锤子轻轻敲击锚固勾，使其更加牢固地固定在墙体上。

4. 根据门框的大小和形状，安装相应数量和位置的锚固勾。

第五步：安装门框在安装锚固勾之后，就可以安装门框了。

将门框放在锚固勾上，并根据门框的形状和大小进行调整。

使用螺丝将门框与锚固勾固定在一起，确保门框稳固地固定在墙体上。

第六步：测试和调整在完成人防门框锚固勾的布置之后，进行测试和调整是非常重要的。

检查门框是否稳固地固定在墙体上，是否能够承受一定的压力和重量。

人防门门框墙钢筋配筋划斜线的
人防门门框墙钢筋配筋划斜线的过程相对简单。

首先，确定门框
的位置，并进行固定。

接下来，根据设计图纸的要求，在门框的周围
墙体上进行标高和铅垂。

然后，根据门框尺寸和设计要求，选取合适
规格的钢筋，并进行剪切和加工。

将钢筋按照设计图纸要求进行布置，并用绳线固定在门框上方墙体上。

根据钢筋配筋的要求，在门框的上方、下方和两侧之间划定相应长度和角度的斜线，用以指导钢筋的固定。

最后，在按照施工工艺进行混凝土浇筑前，检查钢筋配筋和斜线
的准确性，并进行必要的调整。

完成这些步骤后，可以进行门框墙的
其他建设工作。

人防门框墙图文教程1、名称：根据图纸输入构件的名称，该名称在当前楼层的当前构件类型下是唯一的。

2、门框墙左侧构造：门框墙左侧的样式，可通过按钮进入图库选择参数化图形，共提供了8种样式。

下面以左右悬臂式、上下部无卧梁式的构造介绍如何输入尺寸及配筋。

3、门框墙右侧构造：选择门框墙的右侧构造样式，同左侧构造。

4、门框墙上部构造：选择门框墙的上部构造样式，共提供了11种样式，方法同上。

5、门框墙下部构造：选择门框墙的下部构造样式，共提供了8种样式，方法同上。

6、纵筋构造：当选择为设置插筋时，软件根据相应设置自动计算插筋；当选择为纵筋锚固时，则上层墙体垂直钢筋伸入下层，不再单独设置插筋。

7、左侧尺寸：定义门框墙左侧构造的尺寸。

8、洞口宽度（mm）：门框墙洞口的宽度。

9、悬臂尺寸1（mm）：当门框墙左侧的构造选择为悬臂式后，在此输入悬臂尺寸；如果选择为柱式，则输入边柱宽度。

10、节点尺寸1（mm）：当门框墙左侧的构造选择为悬臂式后，此处输入左侧节点的尺寸；如果选择为柱式，则输入柱的高度。

11、左侧配筋：定义人防门框墙的左侧配筋。

12、左侧墙肢纵筋：输入左侧墙肢的纵筋，输入格式：数量+级别+直径，例如：3B16，不同钢筋信息用“+”连接，例如2B20+2B16。

13、左侧墙肢分布筋：输入左侧墙肢的分布筋，输入格式：数量+级别+直径或级别+直径+间距，例如：3B16或B12@200，当直接输入根数时，不同钢筋信息用“+”连接，例如2B20+2B16。

14、左侧墙筋：左侧节点墙体部分的纵筋。

，输入格式：数量+级别+直径。

15、左侧墙肢水平筋：左侧墙肢部分的水平钢筋，输入格式：级别+直径+间距，如B12@150。

16、左侧墙肢拉筋：左侧墙肢部分的拉筋信息，输入格式：级别+直径+间距*间距，如B12@150*150或【排数】+级别+直径+间距，如2B12@150。

17、洞口加筋：门框墙洞口的附加钢筋，输入格式：数量+级别+直径，不同直径用加号连接，如3B16+3B18，数量为洞口一侧的钢筋根数。

人防门框墙GTJ2018软件处理技巧人防门框墙-名词解释01-人民防空地下室：战时为掩蔽所或物资库；平时为汽车库、办公室、商场等。

02-防空地下室：具有预定战时防空功能的地下室。

在房屋中室内地平面低于室外地平面的高度超过该房间净高1/2的为地下室03-人防围护结构：防空地下室中承受空气冲击波或土中压缩波直接作用的顶板、墙体和底板的总称。

04-冲击波：空气冲击波的简称，武器爆炸在空气中形成的具有空气参数强间断面的纵波。

05-外墙：防空地下室中一侧与室外岩土接触，直接承受土中压缩波作用的墙体06-临空墙：一侧直接受空气冲击波作用，另一侧为防空地下室内部的墙体。

07-临战时：国家或地区自明确进入战争前准备状态直至战争开始之前的时期。

08-防护密闭门：既能阻挡冲击波又能阻挡毒剂通过的门09-密闭门：能够阻挡毒剂通过的门。

10-自动排气活门：超压自动排气活门的简称。

靠活门两侧空气压差作用自动启闭的具有抗冲击波余压功能的排风活门。

能直接抗冲击波作用压力的自动排气活门，称防爆自动排气活门。

11-防爆地漏：战时能防止冲击波和毒剂等进入防空地下室室内的地漏。

12-防爆波化粪池：能防止冲击波和毒剂等由排水管道进入防空地下室内的化粪池。

13-防爆波电缆井：能防止冲击波沿电缆侵入防空地下室室内的电缆井。

人防门框墙图集分类讲解人防门框墙图集07FJ04 第2页，门框墙分为三大类型：1类型：两侧悬臂式01-两侧悬臂无卧梁式正立面图：洞口每侧加2根钢筋，总共2*4=8根洞口加筋水平剖面图：两侧悬臂钢筋由纵筋、箍筋、拉筋组成。

类似于暗柱配筋竖向剖面图：洞口顶部、底部门框墙配筋均由纵筋、箍筋、拉筋构成。

顶部类似于连梁、暗梁配筋。

⼈防门门框墙安装垂直度检查记录
⼈防门门框墙安装垂直度检查记录
⼯程名称
检查部位使⽤仪器仪器校验⽇期
检查⽇期规格型号
左门框
左铰页底板右门框右铰页座板左右前后中⼼线前后左右前后中⼼线前后测点1
测点2 测点3 测点4 测点5 测点6 测点7 测点8 允许偏差（mm ）实测值（mm ）
签
字栏
⼈防门⼚家
项⽬负责⼈
质检员
施⼯单位专业技术负责⼈复测负责⼈
监理单位专业监理⼯程师
注：注：门框墙安装垂直度需全数检查，每道门框为⼀个检查点，填写⼀张记录表。

门框垂直度偏差测量⽰意图如下：
说明：测点1—测量左门框左右⽅向垂直度；测点2—测量左门框前后⽅向垂直度；测点3—测量左门框铰页座板中⼼线垂直度；测点4—测量左门框铰页座板前后⽅向垂直度；测点5—测量右门框左右⽅向垂直度；测点6—测量右门框前后⽅向垂直
度；测点7—测量右门框铰页座板中⼼线垂直度；测点8—测量右门框铰页座板前后⽅向垂直度；d —垂直度实测值。
