隧道plc施工方案隧道PLC施工方案一、目标和背景隧道PLC施工方案的目标是确保隧道PLC系统的顺利建设和运行。
PLC（可编程逻辑控制器）是一种高性能、低功耗、可编程的数字电子计算机，广泛应用于控制和自动化领域。
在隧道项目中，PLC系统的主要功能包括监测和控制隧道内的照明、通风、火灾报警等设备。
二、施工准备1. 确定PLC系统的功能需求和规格：根据隧道的特点、规模和使用需求，确定PLC系统需要具备的功能和规格，并结合实际情况进行设计和选择设备。
2. 编制PLC系统的施工计划：根据隧道工程的施工进度和PLC系统的工程量，制定详细的施工计划，包括施工时间、人员配备、设备准备等。
3. 采购和准备PLC设备和材料：根据设计要求和施工计划，采购和准备所需的PLC设备和材料，包括PLC主机、输入输出模块、通信模块、接线柜等。
三、施工过程1. 安装PLC设备：根据设计要求，将PLC设备按照规定的位置进行安装，包括主机、输入输出模块、通信模块等。
同时，进行相应的电缆布线和接线工作。
2. 编写PLC程序：根据实际情况和功能需求，编写PLC程序，包括输入输出配置、逻辑控制、报警和监测等功能。
3. 调试和测试：在完成PLC设备的安装和程序编写后，进行调试和测试工作，确保PLC系统的正常运行和稳定性。
四、质量控制1. 施工过程中严格按照设计要求和施工规范进行施工，确保PLC设备的正确安装和接线。
2. 在编写PLC程序时，进行严格的逻辑检查和测试，保证程序的正确性和稳定性。
3. 在调试和测试过程中，对PLC系统进行全面的功能测试和性能评估，确保系统的正常运行和符合设计要求。
五、安全措施1. 进行安全培训和技术交底，确保施工人员对PLC系统的安装和使用具有一定的专业知识和技能。
2. 在安装和接线过程中，严格遵守安全操作规程，确保人员和设备的安全。
3. 在调试和测试过程中，严格遵守安全操作规程，采取必要的防护措施，确保测试过程安全可靠。

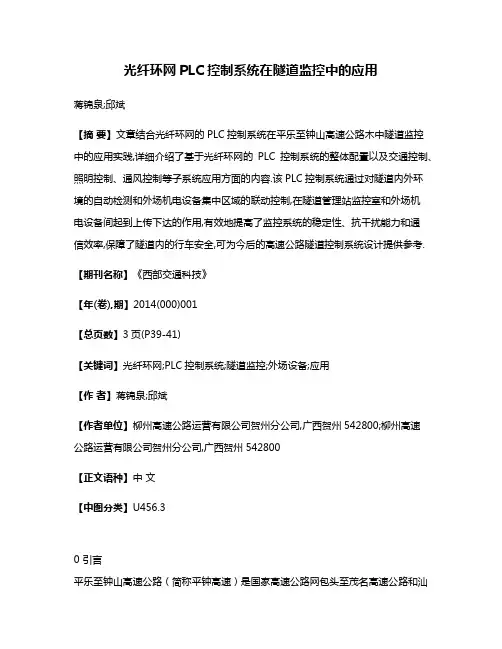

光纤环网PLC控制系统在隧道监控中的应用蒋锦泉;邱斌【摘要】文章结合光纤环网的PLC控制系统在平乐至钟山高速公路木中隧道监控中的应用实践,详细介绍了基于光纤环网的PLC控制系统的整体配置以及交通控制、照明控制、通风控制等子系统应用方面的内容.该PLC控制系统通过对隧道内外环境的自动检测和外场机电设备集中区域的联动控制,在隧道管理站监控室和外场机电设备间起到上传下达的作用,有效地提高了监控系统的稳定性、抗干扰能力和通信效率,保障了隧道内的行车安全,可为今后的高速公路隧道控制系统设计提供参考.【期刊名称】《西部交通科技》【年(卷),期】2014(000)001【总页数】3页(P39-41)【关键词】光纤环网;PLC控制系统;隧道监控;外场设备;应用【作者】蒋锦泉;邱斌【作者单位】柳州高速公路运营有限公司贺州分公司,广西贺州542800;柳州高速公路运营有限公司贺州分公司,广西贺州542800【正文语种】中文【中图分类】U456.30 引言平乐至钟山高速公路（简称平钟高速）是国家高速公路网包头至茂名高速公路和汕头至昆明高速公路的重要组成部分，也是广西桂北地区东进粤港澳最便捷的公路通道之一。
木冲隧道位于平钟高速公路贺州支线上，是目前广西最长的公路隧道，其中左线长3 670m，右线长3 695m，车道宽7m，净高5m，有7个人行横洞，6个车行横洞；设计车流量1 001辆／小时，设计时速80km／h。
隧道由于环境的特殊性容易发生追尾、火灾、拥堵等事故。
为了给车主营造良好的行车环境并保障车辆在隧道内安全行驶，通常在隧道内安装一定数量保护行车环境和便于交通诱导的机电工程设施，从而建立一套安全、可靠、及时的隧道监控系统。
基于光纤环网的PLC控制系统具有抗干扰性强、机电一体化程度高、易于管理维护、通信可靠等特点，其在高速隧道监控中得到了良好的应用［1-4］。
1 系统构成木冲隧道设置了一套完备的监控系统，包括闭路电视监控、消防救援、火灾报警、照明、通风、交通控制、供配电等子系统。

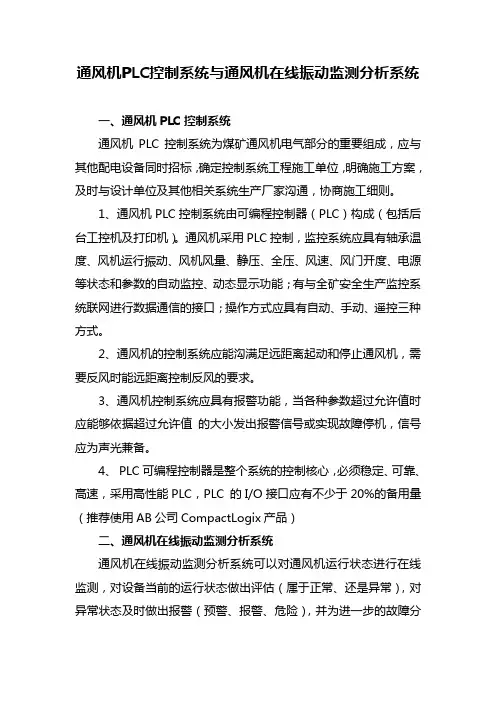

通风机PLC控制系统与通风机在线振动监测分析系统一、通风机PLC控制系统通风机PLC控制系统为煤矿通风机电气部分的重要组成，应与其他配电设备同时招标，确定控制系统工程施工单位，明确施工方案，及时与设计单位及其他相关系统生产厂家沟通，协商施工细则。
1、通风机PLC控制系统由可编程控制器（PLC）构成（包括后台工控机及打印机）。
通风机采用PLC控制，监控系统应具有轴承温度、风机运行振动、风机风量、静压、全压、风速、风门开度、电源等状态和参数的自动监控、动态显示功能；有与全矿安全生产监控系统联网进行数据通信的接口；操作方式应具有自动、手动、遥控三种方式。
2、通风机的控制系统应能沟满足远距离起动和停止通风机，需要反风时能远距离控制反风的要求。
3、通风机控制系统应具有报警功能，当各种参数超过允许值时应能够依据超过允许值的大小发出报警信号或实现故障停机，信号应为声光兼备。
4、 PLC可编程控制器是整个系统的控制核心，必须稳定、可靠、高速，采用高性能PLC，PLC 的I/O接口应有不少于20%的备用量（推荐使用AB公司CompactLogix产品）二、通风机在线振动监测分析系统通风机在线振动监测分析系统可以对通风机运行状态进行在线监测，对设备当前的运行状态做出评估（属于正常、还是异常），对异常状态及时做出报警（预警、报警、危险），并为进一步的故障分析、设备性能评估等提供信息和数据。
在线振动分析监测系统可以及时发现机组故障的早期振动征兆，如：电机轴承故障、电继电磁类故障、转子平衡问题、轴弯曲或裂纹故障、扇页边形及松动故障等，以便现场维护人员采取相应的措施。
在线振动分析监测系统的组成在线振动分析监测系统由在线振动监测仪（模块）vbonline、振动分析软件Ascent以及振动传感器三部分组成。
为与国际振动标准有效接轨，要求振动分析监测系统符合ISO 10816和TA(Technical Association)两大国际振动标准。

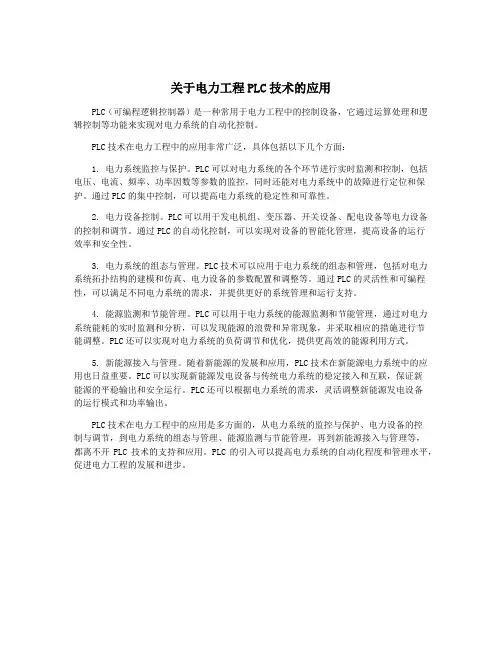

关于电力工程PLC技术的应用PLC（可编程逻辑控制器）是一种常用于电力工程中的控制设备，它通过运算处理和逻辑控制等功能来实现对电力系统的自动化控制。
PLC技术在电力工程中的应用非常广泛，具体包括以下几个方面：1. 电力系统监控与保护。
PLC可以对电力系统的各个环节进行实时监测和控制，包括电压、电流、频率、功率因数等参数的监控，同时还能对电力系统中的故障进行定位和保护。
通过PLC的集中控制，可以提高电力系统的稳定性和可靠性。
2. 电力设备控制。
PLC可以用于发电机组、变压器、开关设备、配电设备等电力设备的控制和调节。
通过PLC的自动化控制，可以实现对设备的智能化管理，提高设备的运行效率和安全性。
3. 电力系统的组态与管理。
PLC技术可以应用于电力系统的组态和管理，包括对电力系统拓扑结构的建模和仿真、电力设备的参数配置和调整等。
通过PLC的灵活性和可编程性，可以满足不同电力系统的需求，并提供更好的系统管理和运行支持。
4. 能源监测和节能管理。
PLC可以用于电力系统的能源监测和节能管理，通过对电力系统能耗的实时监测和分析，可以发现能源的浪费和异常现象，并采取相应的措施进行节能调整。
PLC还可以实现对电力系统的负荷调节和优化，提供更高效的能源利用方式。
5. 新能源接入与管理。
随着新能源的发展和应用，PLC技术在新能源电力系统中的应用也日益重要。
PLC可以实现新能源发电设备与传统电力系统的稳定接入和互联，保证新能源的平稳输出和安全运行。
PLC还可以根据电力系统的需求，灵活调整新能源发电设备的运行模式和功率输出。
PLC技术在电力工程中的应用是多方面的，从电力系统的监控与保护、电力设备的控制与调节，到电力系统的组态与管理、能源监测与节能管理，再到新能源接入与管理等，都离不开PLC技术的支持和应用。
PLC的引入可以提高电力系统的自动化程度和管理水平，促进电力工程的发展和进步。
plc的应用场景有以下几个方面：
1. 自动化生产线：plc可以对整个生产线进行控制，包括输送带、机械臂、装配机器人等设备。
通过plc的编程，可以实现自动调节生产速度、自动检测生产质量等功能。
2. 电力系统：plc可以监控和控制电力系统的配电、开关、控制器等设备，保证电力系统的稳定和安全运行。
3. 水处理系统：plc可以控制水泵、加药设备、阀门等设备，以保证水的质量、数量和流速等参数达到预期的要求。
4. 制造业：plc可以控制和监测各种制造业生产设备，包括机床、钣金加工设备、焊接设备等，以保证制造过程的精度和质量。
5. 智能交通：plc可以控制交通信号灯、路灯、隧道照明等设备，实现智能交通的控制与管理。
总之，plc在工业自动化领域中被广泛应用，可以实现各种复杂的控制和监测功能，提高生产效率、保证产品质量、提升工作安全等。
PLC的应用场合PLC（可编程逻辑控制器）是一种常见的工业自动化控制设备，广泛应用于各种生产制造、物流仓储等领域。
本文将从以下几个方面探讨PLC的应用场合。
一、生产制造领域1.流水线控制PLC可以实现产品在流水线上的自动控制，包括产品的输送、分拣、加工、装配等。
PLC可通过传感器、电磁阀等设备感知物料和产品的位置、状态等信息，并实现对各个工位的控制。
这可以提高生产效率，减少人力成本，确保产品质量。
2.机器人控制在各种制造行业中，机器人正在逐步代替人力。
PLC在机器人的智能控制方面发挥了重要作用。
例如，向机器人传输指令，可让其自主完成动作；PLC实时监测机器人的运行状态、设备温度、设备故障等信息，确保机器人可靠、稳定地工作。
3.成套设备控制在制造各种设备过程中，常常需要联合多个设备进行生产，PLC可以用于控制这些设备的协同工作。
例如，在一条制造生产线上，PLC可以实现原材料输送到设备处，被加工加工后，自动输送到下一个工位，从而形成一条成套生产线。
这些设备的操作都可以通过简单的PLC程序完成。
二、物流仓储领域1.自动化货架控制在大型超市和仓库中，为提高仓库运转效率，减少仓库管理成本，常采用自动化货架来管理货物。
这些货架由很多运动部件组成，需要具备良好的精度和可靠性。
PLC可以实现自动化货架运行的各种控制，例如传送带的运动、汇流线的控制，防撞保护等。
2.智能分拣系统物流仓库中的物品通常需要分拣处理。
PLC可以通过传感器、电机等设备实现对运输带、分支装置等的控制，确保各种物品能够自动进行分拣和包装。
这种方便快捷的分拣系统可以提高物理仓库的运转效率，减少了人工劳动力。
三、公共设施领域1. 智慧城市控制随着智慧城市的建设，各种智能系统日益普及。
PLC可以实现这些系统的各种控制，例如：路灯、交通信号灯、公共广播设备等。
通过PLC程序，这些设备能够实现各种应急措施，甚至可以通过传感器实现实时监测，及时采取措施，确保市民生命财产的安全。

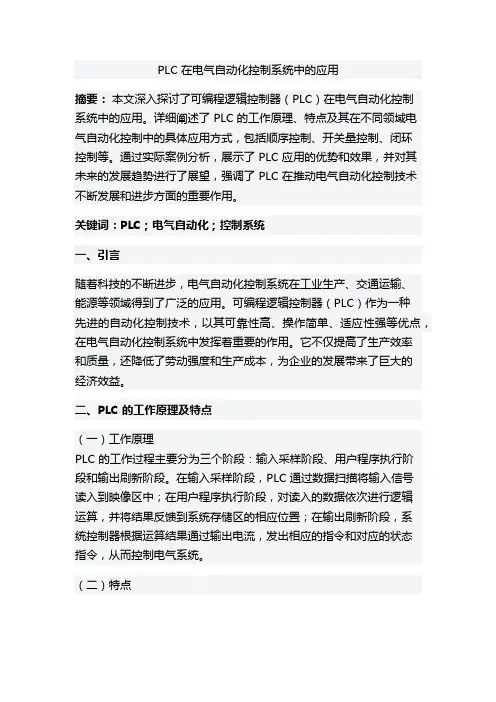

PLC 在电气自动化控制系统中的应用摘要：本文深入探讨了可编程逻辑控制器（PLC）在电气自动化控制系统中的应用。
详细阐述了 PLC 的工作原理、特点及其在不同领域电气自动化控制中的具体应用方式，包括顺序控制、开关量控制、闭环控制等。
通过实际案例分析，展示了 PLC 应用的优势和效果，并对其未来的发展趋势进行了展望，强调了 PLC 在推动电气自动化控制技术不断发展和进步方面的重要作用。
关键词：PLC；电气自动化；控制系统一、引言随着科技的不断进步，电气自动化控制系统在工业生产、交通运输、能源等领域得到了广泛的应用。
可编程逻辑控制器（PLC）作为一种先进的自动化控制技术，以其可靠性高、操作简单、适应性强等优点，在电气自动化控制系统中发挥着重要的作用。
它不仅提高了生产效率和质量，还降低了劳动强度和生产成本，为企业的发展带来了巨大的经济效益。
二、PLC 的工作原理及特点（一）工作原理PLC 的工作过程主要分为三个阶段：输入采样阶段、用户程序执行阶段和输出刷新阶段。
在输入采样阶段，PLC 通过数据扫描将输入信号读入到映像区中；在用户程序执行阶段，对读入的数据依次进行逻辑运算，并将结果反馈到系统存储区的相应位置；在输出刷新阶段，系统控制器根据运算结果通过输出电流，发出相应的指令和对应的状态指令，从而控制电气系统。
（二）特点1.可靠性高：在复杂的工业生产环境中，PLC 具有良好的抗干扰能力，能够保证系统的稳定运行。
其硬件采用了先进的电子技术和封装工艺，减少了故障的发生概率；软件方面，具有完善的自诊断和容错功能，能够及时发现和处理系统中的异常情况。
2.操作简单：PLC 的编程语言简单易懂，不需要专业的计算机知识即可掌握。
常用的编程语言有梯形图、语句表、功能块图等，这些编程语言直观、形象，便于编程人员进行程序设计和调试。
3.适应性强：PLC 可以根据不同的控制需求进行灵活的编程和配置，能够适应各种复杂的控制任务。

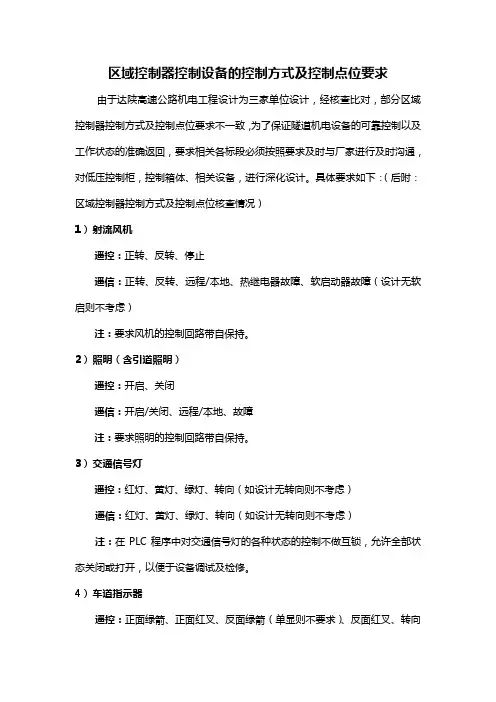

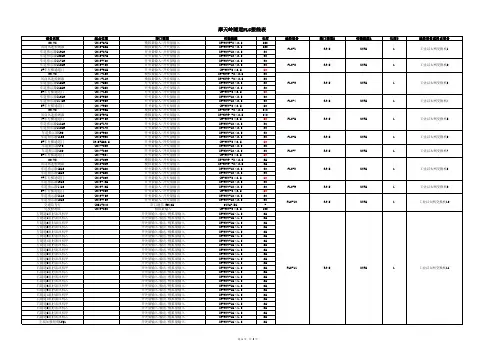

区域控制器控制设备的控制方式及控制点位要求由于达陕高速公路机电工程设计为三家单位设计，经核查比对，部分区域控制器控制方式及控制点位要求不一致，为了保证隧道机电设备的可靠控制以及工作状态的准确返回，要求相关各标段必须按照要求及时与厂家进行及时沟通，对低压控制柜，控制箱体、相关设备，进行深化设计。
具体要求如下：（后附：区域控制器控制方式及控制点位核查情况）1）射流风机遥控：正转、反转、停止遥信：正转、反转、远程/本地、热继电器故障、软启动器故障（设计无软启则不考虑）注：要求风机的控制回路带自保持。
2）照明（含引道照明）遥控：开启、关闭遥信：开启/关闭、远程/本地、故障注：要求照明的控制回路带自保持。
3）交通信号灯遥控：红灯、黄灯、绿灯、转向（如设计无转向则不考虑）遥信：红灯、黄灯、绿灯、转向（如设计无转向则不考虑）注：在PLC程序中对交通信号灯的各种状态的控制不做互锁，允许全部状态关闭或打开，以便于设备调试及检修。
4）车道指示器遥控：正面绿箭、正面红叉、反面绿箭（单显则不要求）、反面红叉、转向（如设计无转向则不考虑）遥信：正面绿箭、正面红叉、反面绿箭（单显则不要求）、反面红叉、转向（如设计无转向则不考虑）注：在PLC程序中对车道指示器的各种状态的控制不做互锁，允许全部状态关闭或打开，以便于设备调试及检修。
5）车行横通道门遥控：上升、下降、停止遥信：上升到位、下降到位、上升中、下降中、故障、横通道照明开/关注：要求横通道门的控制回路带自保持，并且车行横通道的照明的控制与门的控制进行联动，上位机软件不对横通道照明进行控制。
6）CO/VI检测仪遥信：故障遥测：CO值、VI值7）亮度检测仪遥信：故障遥测：亮度值8）风速风向仪遥信：风向、故障遥测：风速值9）消防高低位水池遥测：高位水池液位、低位水池液位10）消防水泵遥信：运行/停止、故障注：水泵不要求上位机远程控制。
附件：区域控制器控制方式及控制点位核查情况1.风机：1)遥控信号为正转，反转，停止。
广东省劳动和社会保障厅关于公布维修电工等28个职业(工种)职业技能鉴定所设置标准(试行)的通知(一)文章属性•【制定机关】广东省劳动和社会保障厅•【公布日期】2008.05.14•【字号】粤劳社函[2008]788号•【施行日期】2008.05.14•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】正文广东省劳动和社会保障厅关于公布维修电工等28个职业(工种)职业技能鉴定所设置标准(试行)的通知（粤劳社函〔2008〕788号）各地级以上市劳动保障局（劳动局），各有关单位：为了促进职业技能鉴定所认定工作科学化、规范化，统一设置标准，加强对职业技能鉴定所的管理，确保鉴定质量。
根据原劳动部颁布的《职业技鉴定规定》和相关职业（工种）标准，我们组织制定了维修电工等28个职业（工种）职业技能鉴定所设置标准（试行），现予公布实施。
自公布之日起，我省相应职业（工种）职业技能鉴定所设立、年检评估将按公布的标准执行。
附件：28个职业（工种）职业技能鉴定所设置标准（试行）目录二○○八年五月十四日附件28个职业（工种）职业技能鉴定所设置标准（试行）目录1．维修电工职业技能鉴定所设置标准2．家用电子产品维修工职业技能鉴定所设置标准3．家用电器产品维修工职业技能鉴定所设置标准4．制冷设备维修工职业技能鉴定所设置标准5．用户通信终端（移动电话机）维修员职业技能鉴定所设置标准6．汽车修理工职业技能鉴定所设置标准7．摩托车维修工职业技能鉴定所设置标准8．汽车驾驶员职业技能鉴定所设置标准9．钳工（机修钳工、工具钳工、模具钳工）等钳工类职业技能鉴定所设置标准10．车工（数控车工）职业技能鉴定所设置标准11．铣工（数控铣工）职业技能鉴定所设置标准12．加工中心操作工职业技能鉴定所设置标准13．模具制造工职业技能鉴定所设置标准14．焊工职业技能鉴定所设置标准15．眼镜验光员职业技能鉴定所设置标准16．眼镜定配工职业技能鉴定所设置标准17．收银员职业技能鉴定所设置标准18．中式烹调师职业技能鉴定所设置标准19．公共营养师职业技能鉴定所设置标准20．客房服务员职业技能鉴定所设置标准21．美容师职业技能鉴定所设置标准22．保健按摩师职业技能鉴定所设置标准23．茶艺师职业技能鉴定所设置标准24．评茶员职业技能鉴定所设置标准25．调酒师职业技能鉴定所设置标准26．食品检验工职业技能鉴定所设置标准27．化学检验工职业技能鉴定所设置标准28．服装设计定制工职业技能鉴定所设置标准附件1：维修电工职业技能鉴定所（考场）设置标准（试行）一、编制说明为使职业技能鉴定所（考场）认定工作规范化、科学化，根据原劳动部颁布的《职业技能鉴定规定》（劳部发[1993]134号）、《职业资格证书规定》（劳部发[1994]98号）、《维修电工国家职业标准》，及《特种作业人员安全技术考核管理规划》（GB5306-85），《电工作业人员安全考核标准》（LD28-92）等制定本标准。

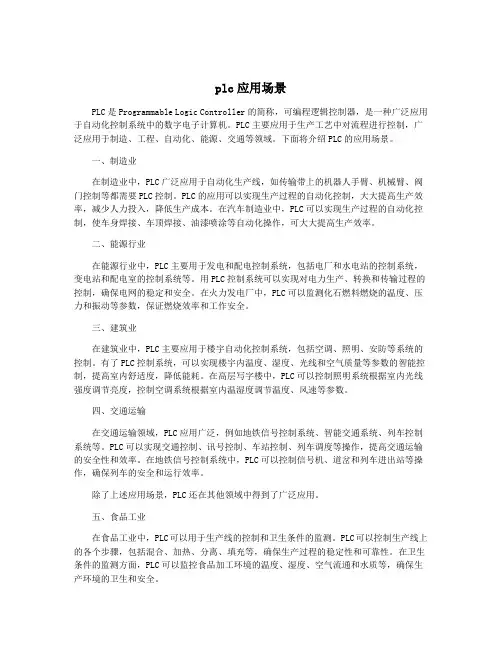

plc应用场景PLC是Programmable Logic Controller的简称，可编程逻辑控制器，是一种广泛应用于自动化控制系统中的数字电子计算机。
PLC主要应用于生产工艺中对流程进行控制，广泛应用于制造、工程、自动化、能源、交通等领域。
下面将介绍PLC的应用场景。
一、制造业在制造业中，PLC广泛应用于自动化生产线，如传输带上的机器人手臂、机械臂、阀门控制等都需要PLC控制。
PLC的应用可以实现生产过程的自动化控制，大大提高生产效率，减少人力投入，降低生产成本。
在汽车制造业中，PLC可以实现生产过程的自动化控制，使车身焊接、车顶焊接、油漆喷涂等自动化操作，可大大提高生产效率。
二、能源行业在能源行业中，PLC主要用于发电和配电控制系统，包括电厂和水电站的控制系统，变电站和配电室的控制系统等。
用PLC控制系统可以实现对电力生产、转换和传输过程的控制，确保电网的稳定和安全。
在火力发电厂中，PLC可以监测化石燃料燃烧的温度、压力和振动等参数，保证燃烧效率和工作安全。
三、建筑业在建筑业中，PLC主要应用于楼宇自动化控制系统，包括空调、照明、安防等系统的控制。
有了PLC控制系统，可以实现楼宇内温度、湿度、光线和空气质量等参数的智能控制，提高室内舒适度，降低能耗。
在高层写字楼中，PLC可以控制照明系统根据室内光线强度调节亮度，控制空调系统根据室内温湿度调节温度、风速等参数。
四、交通运输在交通运输领域，PLC应用广泛，例如地铁信号控制系统、智能交通系统、列车控制系统等。
PLC可以实现交通控制、讯号控制、车站控制、列车调度等操作，提高交通运输的安全性和效率。
在地铁信号控制系统中，PLC可以控制信号机、道岔和列车进出站等操作，确保列车的安全和运行效率。
除了上述应用场景，PLC还在其他领域中得到了广泛应用。
五、食品工业在食品工业中，PLC可以用于生产线的控制和卫生条件的监测。
PLC可以控制生产线上的各个步骤，包括混合、加热、分离、填充等，确保生产过程的稳定性和可靠性。
雁门关一特长公路隧道视频监控解决方案/管养网雁门关隧道是国道主干线二连浩特至河口公路、山西新广武至原平高速公路上的一条特长的公路隧道，左右洞分别长5152米和5235米，设计行车速度80公里/小时。
该隧道已于2003年9月28日通车运行，通车时是我国已建成通车最长的双洞高速公路隧道。
其隧道监控工程由我公司实施，它的安全运营证明了监控方案的科学、合理和完善。
概述雁门关隧道采用光缆构成冗余的光纤环网，利用开放式现场总线ProfiBus，实现对隧道内现场数据的采集、传输和下达控制指令，实现控制功能。
雁门关特长隧道左、右线分别设置7套区域控制器，每套区域控制器负责700米范围内的现场设备控制和数据采集。
设在隧道左线进口左侧管理站内的主控PLC将左右洞的两个独立光环网连接起来，主控PLC通过工业以太网实现与隧道监控中心的通信，完成信息传输与指令交换。
另外，考虑到雁门关隧道右线采用全射流风机纵向通风，左线采用双竖井送排风加射流风机分段纵向式通风，在通风竖井上方附近设置了4套PLC控制器对轴流风机进行工况检测和状态控制，轴流风机PLC 控制器通过工业以太网与隧道监控中心通信。
监控系统组成根据监控功能要求，雁门关隧道监控系统共分八大子系统，分别为交通检测及控制、火灾报警、闭路电视监视、紧急电话及有线广播、无线通信、通风控制、照明控制及消防控制等子系统，各子系统功能简述如下：交通检测及控制子系统为了实现交通检测，分别在雁门关隧道出、入口和隧道内设置了20套双通道环形线圈式车辆检测器，车辆检测器线圈敷设于车道路面下，控制箱嵌入在隧道外侧墙壁内，布设间距为500米左右，采用RS485接口与就近区域控制器通信，并将检测信息经通信系统传输到监控中心，经过工作站运算处理后，获取交通运行参数，并能自动判断交通状况（正常、异常、事故、拥挤及堵塞等交通状况）。
根据获取的交通运行状况，及时进行交通诱导，调控车流量，确保隧道运行的安全。
第二节FX系列PLC的功能指令（一）一、功能指令的表示格式1、功能指令表示格式的基本要素：①助记符②操作数例：区间复位 S0—S25防止X0按下是多个扫描周期重复操作可以用后缀P（上升沿有效） MOVP原操作数DO，目标操作数D4Z0，其它操作数K32、助记符每一功能指令都对应一个助记符在编程书写时根据执行方式、处理数据的位数增加后缀（P）MOVP(上升沿有效)或前缀（D）3、操作数：•源操作数、目标操作数、其他操作数•操作数可取的数据类型①可使用X、Y、M、S等位元件②可将位元件组合，以KnX、KnY、KnM、KnS等形式表示K1M0（K1是M0—M3），K2M0（K2是M0—M7），K3X0（K3是X0—X7 X10—X13），作为数值数据进行处理③使用字元件：D，T,V,Z或C的当前值寄存器。
双字元件D1D0 如“DMOV D0 D2”双字MOV D0到D2注意：作为32位指令的操作数时的使用方法。
另：C200-C255的1点可处理32位数据，不能指定为16位指令的操作数。
4、如何查阅资料二、程序流向控制类指令1、条件跳转指令•格式：助记符：CJ（P）；操作数：指针标号P0～P127•功能：实现当执行条件满足时，程序跳转到指令所指定的指针标号开始执行，反之，若条件不满足，则按顺序执行程序。
跳转指令常用于初始化或手动/自动切换控制。
•应用注意:与MC/MCR指令不同，执行CJ指令后，被跳转部分程序将不被扫描，这意味着，跳转前的输出状态（执行结果）将被保留，例如2、子程序调用与子程序返回指令（FNC01、FNC02）•调用（FNC01）：助记符 CALL（P）；操作数指针标号P0～P127（P63除外）•返回（FNC02）：助记符 SRET；无操作数•含义：•注意事项：①标号应写在FEND之后。
②CJ指令中用过的标号不能重复再用，但不同的CALL指令可调用同一标号的子程序。
③在子程序中可再CALL子程序，形成子程序嵌套，总数可有5级嵌套。
PLC在风力发电系统中的应用案例随着可再生能源技术的发展和环境意识的增强，风力发电作为一种清洁、可持续的能源形式已经得到了广泛应用。
在风力发电系统中，PLC（可编程逻辑控制器）作为一种可靠的自动控制设备，发挥着重要的作用。
本文将介绍PLC在风力发电系统中的应用案例。
一、案例背景风力发电系统通过利用风力驱动涡轮机转动，从而产生电能。
由于风力的随机性和不稳定性，需要对系统进行实时的监测和控制，以保证发电效率和系统的安全运行。
PLC作为一种可编程的控制器，可以实现对风力发电系统的监测、控制和保护。
二、案例介绍本案例以一座风力发电场为例，介绍PLC在其发电系统中的具体应用。
该风力发电场包括多台风力发电机组，每台发电机组包括风轮、涡轮机、发电机和变频器等关键设备。
1. 实时监测与数据采集PLC通过与各个设备连接，实时监测风轮转速、风向、机舱温度、湿度等参数，并将这些数据采集到主控制中心。
运用PLC的高速数据采集功能和精确的测量模块，可以对风力发电系统进行精确的监测和分析，以优化系统运行。
2. 过程控制与调节针对风力发电系统中的各个关键设备，PLC可以实现自动控制和调节。
通过编写程序，PLC可以根据不同的工况条件和需求，控制涡轮机的转速、发电机的输出功率、变频器的频率等参数，以实现最佳的发电效率和系统运行稳定性。
3. 系统保护与安全PLC在风力发电系统中承担着重要的保护功能。
当系统中出现异常情况，如过载、电网故障等，PLC能够快速响应并采取相应措施，保护设备的安全运行。
此外，PLC还可以实施对风力发电机组的远程故障排除和诊断，提高系统的可靠性和维护效率。
4. 远程监控与管理PLC通过与远程监控系统的连接，可以实现对风力发电系统的远程监控和管理。
监控中心可以通过PLC获取发电机组的运行状态、功率输出等信息，实时监测系统的运行情况，并可对系统进行远程控制和调节，提高系统的运行效率和管理水平。
三、案例优势PLC在风力发电系统中的应用带来了诸多优势：1. 稳定可靠性：PLC作为一种可编程的控制器，具有高度的可靠性和稳定性，能够确保风力发电系统的安全运行。
PLC控制技术在煤矿电气控制中的应用摘要：本文首先阐述了PLC技术概念，接着分析了PLC控制技术在煤矿电气控制中的应用，希望能够为相关人员提供有益的参考和借鉴。
关键词：PLC控制技术；煤矿电气控制；应用引言：随着现代化技术的不断发展，PLC在煤矿机电控制中的应用将会越来越广泛。
通过PLC技术，可以提高煤矿的生产效率，降低生产成本，并且保证生产的安全和稳定。
未来，PLC技术还将成为电气自动化控制的一个重要组成部分，推动制造业的更好发展。
1PLC技术概念PLC技术是一种新型的控制装置，能实现自动运行，具有较高的效率和可靠性，在实际生产过程中，可以提高工作质量，降低劳动强度。
主要功能是通过程序控制自动检测机械设备运行状态和工作参数，还可以利用存储器、控制器等辅助装置将整个生产过程自动化，并在煤矿领域中广泛使用。
随着电子信息技术的飞速发展与应用，在工业生产过程中出现了许多新产品和工艺流程，需通过PLC程序进行控制处理，才能达到用户要求。
此外，为了满足现代自动化企业的系统性能以及功能需求，需要不断提高技术水平，适应市场竞争环境。
将PLC用于煤炭行业，不仅可以提高质量、降低劳动强度、减少资源消耗，还具有维护结构简单、方便灵活、系统可靠性强以及运行速度快等特点。
2PLC控制技术在煤矿电气控制中的应用分析2.1自动化采煤系统的控制自动化采煤系统是煤矿机电控制中一个重要的应用领域，而PLC技术在这方面发挥了关键的作用。
PLC技术通过控制器硬件和控制器编程软件的结合，实现对自动化采煤系统的精确控制和监测，从而提高煤矿的生产效率和安全性。
首先，PLC可编程逻辑控制器通过输入模块采集来自传感器的信号，包括采煤机的位置、速度、电流等参数，实现对采煤机的启停、前进、后退、升降等动作的控制。
通过对输入信号进行实时监测和分析，PLC能够根据预设的逻辑规则和条件，准确判断采煤机的工作状态，并实施相应的控制策略。
其次，PLC技术在自动化采煤系统中的应用还包括特定参数的设定和安全监测。
青沙山隧道监控系统青沙山隧道位于青海平安至大力加山公路，平安至阿岱段高速公路，也是西宁至化隆、循化方向的重要干线公路。
地处青海境内山区路段、海拔3037米，地质条件复杂，为保护环境，同时确保道路线形标准，特在K30-k34路段修建设计车速为60km/h、左线3355米、右线3340米两条隧道。
青沙山隧道监控所是青海省高等级公路建设管理局下属的一个重要职能部门，主要负责平阿高速公路青沙山隧道的正常营运及隧道内机电系统的日常管理和维护、维修工作。
中央控制室负责隧道各类信息的收集与汇总、各系统之间的联系与协调，各系统通过中央控制系统进行信息的处理，为工作人员提供隧道综合信息以及决策信息，提供人机接口、手动控制等功能。
值班人员24小时不间断监控，对于发生各类事件，能够及时采取必要的、行之有效的方法进行处置，预防事故的发生，保障司乘人员的生命安全；模拟屏是隧道营运系统的非常重要的组成部分，它以地图板作为信息显示的界面，模拟显示了管理范围内隧道的设备相对安装位置。
以最直观的形式将隧道营运管理范围内所有交通状况，设备信息及环境状态呈现在监控人员面前。
我隧道监控所负责管理的机电系统分为八大系统，分别为电视监视系统、供配电系统工程、照明控制系统、紧急电话及广播系统、消防及火灾报警系统、通风系统、交通检测、信号控制系统八个子系统。
一、电视监控系统隧道闭路电视监视系统由中央控制室的电视监控屏、外场摄像机、传输控制设备、录像设备等组成。
根据摄像机的监视范围，在隧道内每间隔150米设置一台固定摄像机。
在隧道各进出口分别设置一台彩色球型摄像机。
为保证摄像机图像信号的传输质量，免受洞内大功率用电设备工作时对图像信号的干扰，闭路电视系统配备视频光端机采用光缆作为传输媒介，以保证闭路电视图像清晰。
闭路电视系统能实时、直观、准确的监视和记录隧道内的交通运行状况、各种信号状态、车流密度以及隧道中突发的异常情况。
对隧道内的火灾报警信息、交通阻塞、事故信息予以确认，为监控所指挥调度人员提供直观的现场情况，有效指挥异常状况的处理和交通疏导，同时能为相关人员事后分析、处理各种异常事故提供直接可靠依据。
Foshan University本科生毕业设计PLC在隧道射流风机上的应用学院：机械与电气工程学院专业：电气工程与自动化学号： ********** 学生姓名：***指导教师：***（职称）二〇一二年五月摘要根据对现在公路交通的发展分析，越来越多的隧道的出现，隧道中的通风控制系统是隧道监控系统的重点和难点。
本设计是PLC在隧道射流风机上的应用，研究了当前的隧道通风控制方案，和现有的资源信息，最后决定以三菱的FN2N-48MR的PLC、触摸屏F940G0T和四台风机组成的一个隧道通风控制的设计。
本设计的硬件部分包括了对隧道的通风控制的介绍，PLC的介绍和选择，触摸屏F940GOT的介绍，风机的启动方式等等。
同时本设计的软件部分包括了手动方式、自动方式，具有时间的设定功能，故障提示功能。
关键词：隧道通风控制系统； PLC；触摸屏PLC in the Application of the Tunnel Jet FanLIU Hai-huaAbstractBased on analyzing the development of highway traffic now, more and more of the tunnel, the emergence of the tunnel ventilation control system of tunnel control system is the key and difficult. This design is PLC in the tunnel jet on the fan application, the current tunnel ventilation control scheme, and the existing resources of information, finally decided to mitsubishi's FN2N-48 MR PLC, touch screen F940G0T and four typhoon units into a tunnel ventilation control design.The design of the hardware part includes the tunnel ventilation control of introduction, PLC is introduced and choice, touch screen F940GOT introduction, the fan the activation method and so on. At the same time the design software section includes manual mode, automatic mode, with time setting function, fault prompt functions.Key Words: Tunnel ventilation control system; PLC;Touch screen目录1．隧道通风系统 (5)1．1 发展概况 (5)1．2 公路隧道通风系统的组成 (5)1．3 公路隧道通风方式 (6)1．3．1 自然通风方式 (6)1．3．2 纵向通风方式 (6)1．3．3 横向式通风方式 (7)2．方案设定 (7)2．1 方案分析 (7)2．2 方案的选定 (8)2．3 方案的流程图 (8)3．硬件部分 (9)3．1 PLC的简介 (9)3．1．1 PLC的选择 (10)3．1．2 PLC的I/O接线图 (10)3．2 触摸屏 (10)3．2．1触摸屏的选择 (10)3．2．2 F940GOT的简介 (10)3．2．3 GOT与PLC、电脑的连接 (12)3．3射流风机的简介 (13)3．3．1 射流风机的结构 (13)3．3．2射流风机的原理 (13)3．3．3电机的接法 (14)3．3．4射流风机的接线图 (15)4．软件部分 (16)4．1 GX DEVELOPER的简介 (16)4．1．1 GX Developer的特点 (16)4．2 三菱PLC触摸屏软件FX-PCS-DU-WIN-C的简介 (17)4．3 特殊指令 (20)4．3．1 时钟数据比较指令 (20)4．3．2 时钟读取指令 (21)4．4 PLC程序 (21)4．5 触摸屏的设计 (27)PLC在隧道射流风机上的应用姓名：刘海华学号：2008364108 班级：自动化（1）前言随着我国经济的高速发展，通畅高效安全的交通系统成为经济进一步发展的基本需求，从而公路亦得以蓬勃发展。
为保证行车安全，提高行车效率，通常在隧道内设置隧道监控系统，集中监控隧道内通风、照明以及行车情况，在必要时候发布诱导和指导性信息。
而隧道内通风、照明、以及交通诱导设备均分散于整个隧道区域，因此集成隧道内各要素信息，方便隧道监控人员的集中监控与管理，成为隧道监控系统设置的主要目的。
而在这几个方面中，通风控制系统是隧道监控系统的重点和难点, 它直接决定隧道行车安全性和舒适性, 起到稀释有害气体和污染物质浓度的作用, 对隧道的行车安全、运营管理质量以及隧道的运营成本有直接影响。
汽车在行驶中排放的空气污染物主要是CO 和颗粒( 烟雾) 。
将隧道内的CO浓度稀释到不危害人体健康的安全水平, 是隧道通风控制系统的重要任务之一。
烟雾颗粒会造成隧道内能见度降低, 影响驾驶员观察视野, 直接关系行车安全。
而隧道通风系统在火灾发生时也发挥着重要作用, 合适的通风方案可以减轻隧道本身受到的破坏,并最大可能地减少人员伤亡。
所以, 救援时控制合理的风速风向是通风控制系统的又一项任务。
PLC在隧道射流风机上的应用，就是隧道通风系统的一个部分，通过PLC实现风机的自动控制和监视。
1．隧道通风系统1．1 发展概况国外对隧道通风问题的研究起步较早，最早出现于铁路隧道，随着公路隧道的出现，针对公路隧道通风的技术问题才得到研究。
1919年，美国在修建纽约市荷兰隧道时，以美国矿务局为主，在一些大学和研究所的协助下，对汽车CO排放量和人体对CO浓度的容许值进行了研究，并以此作为隧道通风计算的依据，这是历史上首次对公路隧道通风的研究，研究结果决定将400ppm 作为CO的设计浓度，并以此算出所需要的通风量。
1973年成立的空气动力学和隧道通风国际研讨会(International Symposium on the Aerodynamics and Ventilation of Vehicle Tunnels )，每3年召开一次，各国隧道通风专家展示自己的研究成果，大大推进了隧道通风技术的发展。
1985年，日本的关越隧道一线首次将纵向式通风应用于10KM以上公路隧道，并通过编制的一套程序对关越隧道通风系统进行了模拟，验证其通风系统的可靠性和实用性。
我国的公路隧道建设起步较晚，对公路隧道通风的研究也落后于欧美和日本。
1944年兰州铁道学院完成了依托中梁山隧道和缙云山隧道的公路长隧道纵向通风模型模拟试验研究；1999年重庆公路科研设计院在隧道通风方面曾做过一些相应的研究，在我国现有的经验基础上，借鉴国外公路隧道的成功经验和先进技术，主持编写了《公路隧道通风照明设计规范JTJ026.1—1999》使得隧道通风设有了更新的参考依据。
1．2 公路隧道通风系统的组成公路隧道通风系统主要由车辆检测器、CO浓度传感器、烟雾浓度传感器、风速风向检测器、区域控制器、射流风机/轴流风机以及中心计算机等组成。
其中CO、烟雾浓度传感器，用以快速准确实时地自动测定隧道内的CO浓度和隧道内全程烟雾透过率等数据，由区域控制器采集数据，监控系统将检测数据与控制标准值进行比较，控制风机的启/停。
风速风向检测器，用以自动测定隧道内平行于隧道壁面的风向、风速数据以及检测风机的运行情况。
车辆检测器用以检测隧道内的车流量和车速，对CO/VI预置规模提供参考数据。
公路隧道通风系统组成如图1-1。
图1-1公路隧道通风系统组成框图1．3 公路隧道通风方式合理的隧道通风方式是安全、可靠性高、建设装方便、投资成本少、隧道内环境好、对火灾的适能力强、运营费用低的通风方式。
应充分考虑各风方式的优缺点，并根据隧道的特点，综合比较确定公路隧道通风方式。
公路隧道的通风方式照送风形态、空气流动状态、送风原理可分为自然通风和机械通风两大类。
机械通风方式又可分纵向通风、半横向通风、横向通风以及混合通风。
1．3．1 自然通风方式自然通风方式不设置专门的通风设备，利用存在于洞口间的自然压力差或汽车行驶时活塞作用产生的交通风力，达到通风目的。
由于交通风的作用较自然风大，因此单向交通隧道，即使隧道相当长，也有足够的通风能力。
但在双向交通的隧道中，交通风力有相互抵消的情形，适用的隧道长度受到限制。
此外，隧道内气流不稳定使得汽车排出的CO等有害物浓度难以控制，发生火灾时排烟能力差成为自然通风的弱点。
1．3．2 纵向通风方式纵向通风是从一个洞口直接引进新鲜空气，并由另一洞口排出污染空气的方式纵向通风分为射流式( 如图1-2)、竖井式、风道式以及喷嘴式。
射流式纵向通风是将射流式风机置于车道的吊顶部，吸入隧道内的部分空气，并以30m/s左右的速度喷射吹出，用以升压，使空气加速，达到通风的目的。
纵向通风工程造价低，是目前公路隧道中使用较多的一种通风方式若隧道所处的地质条件不太好，隧道施工比较困难时，尽量采用纵向式通风方式，以减小隧道断面积，节省工程造价。
图1-2射流式隧道通风1．3．3 横向式通风方式横向式通风的特点是风在隧道的横断面方向流动，一般不发生纵向流动，因此有害气体的浓度在隧道轴线方向分布均匀。
该通风方式使CO、烟雾等有害物排出路程短，新鲜空气利用充分，且隧道内无明显纵向气流，火灾时火势也不会迅速纵向蔓延，有利防火排烟。
但隧道内需设置送风道和排风道，从而增加建设费用和运营费用。
图1-3为横向式隧道通风示意图。
图1-3横向式隧道通风2．方案设定2．1 方案分析第一种方案，用PLC、传感器、A/D转换器、触摸屏和射流风机组成一个反馈系统的隧道通风监控系统。
第二种方案，用PLC、触摸屏和射流风机组成一个前馈系统的隧道通风监控系统。
两个方案的硬件区别是一个多了传感器和A/D转换器，一个没有，传感器包括了车辆检测器、CO浓度传感器、烟雾浓度传感器、风速风向检测器等等，通过这些传感器测得的模拟数据，再通过A/D转换器转换成数字信号，控制PLC，从而控制电机的启停。
优点是可以根据实际情况，可以马上进行对风机的控制，达到理想状态，风机控制上可以多元化。
