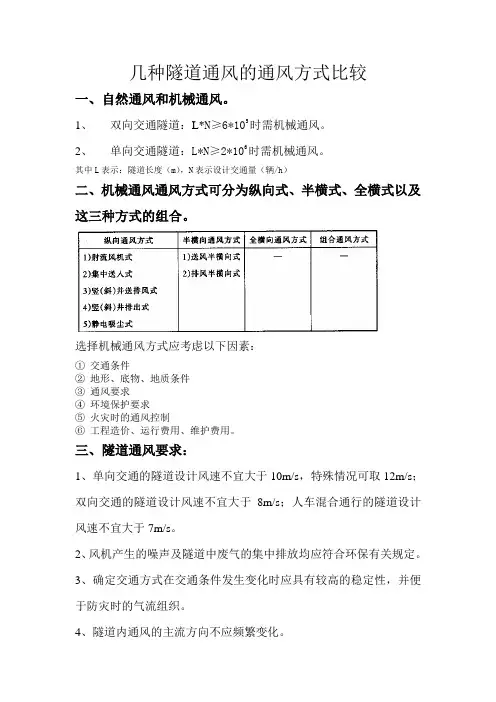

几种隧道通风的通风方式比较一、自然通风和机械通风。
1、双向交通隧道：L*N≥6*105时需机械通风。
2、单向交通隧道：L*N≥2*106时需机械通风。
其中L表示：隧道长度（m），N表示设计交通量（辆/h）二、机械通风通风方式可分为纵向式、半横式、全横式以及这三种方式的组合。
选择机械通风方式应考虑以下因素：①交通条件②地形、底物、地质条件③通风要求④环境保护要求⑤火灾时的通风控制⑥工程造价、运行费用、维护费用。
三、隧道通风要求：1、单向交通的隧道设计风速不宜大于10m/s，特殊情况可取12m/s；双向交通的隧道设计风速不宜大于8m/s；人车混合通行的隧道设计风速不宜大于7m/s。
2、风机产生的噪声及隧道中废气的集中排放均应符合环保有关规定。
3、确定交通方式在交通条件发生变化时应具有较高的稳定性，并便于防灾时的气流组织。
4、隧道内通风的主流方向不应频繁变化。
四、机械通风的通风方式：射流风机通风方式、集中送入通风方式、竖井排除通风方式、竖井送排式纵向通风方式、竖井与射流风机组合通风方式、全横向和半横向通风方式、静电吸尘通风方式。
1、射流风机通风方式，其模式如下图所示。
适用于单向交通隧道，送风方向与车行方向相同。
2、集中送入通风方式，其模式如下图所示。
集中送入通风方式应符合下列规定：①应充分比选送风机房结构形式和风道连接方式，减少压力损失；对送风口结构形式也要做比选，确定经济、合理的风口形式。
②应结合结构工程尽可能使送风口喷流方向与隧道轴向一致，并在弯曲部位设置导流装置。
③该通风方式可与其他通风方式组合采用，宜用于单向交通隧道。
④3、竖井排除通风方式，其模式如下图所示.⑤应用于双向交通隧道时，竖井应设置于隧道轴向中央附近。
⑥应用于单向交通隧道时，竖井宜设置在隧道出口侧附近。
4、竖井送排式纵向通风方式，其模式如下图所示。
采用竖井送排式通风应符合以下要求：⑦竖井送排式通风方式适用于单向交通隧道，对远期为单向交通隧道而近期为双向交通隧道也可采用。

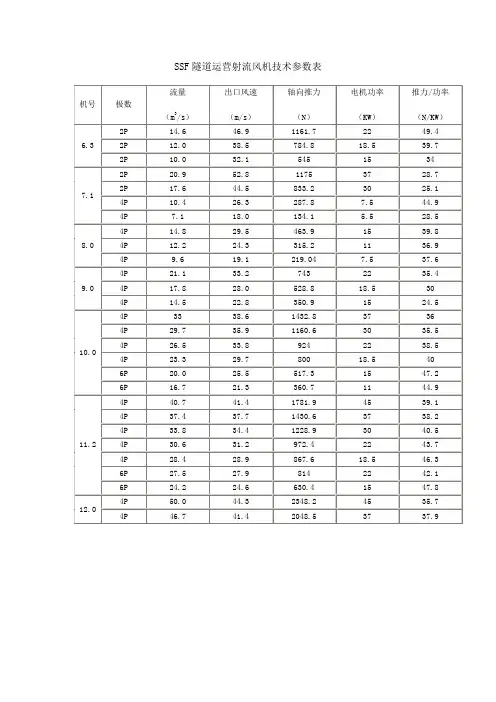

SSF隧道运营射流风机技术参数表五、SSF隧道运营射流通风机结构及安装尺寸图六、安装、运行与维护1、射流风机预埋件对射流风机的准确安装和悬挂安全相当重要，所以应严格控制预埋件的质量。
2、射流风机安装时不得磕碰及损坏风机，不得通过勾挂消音器来起吊风机，不得对风机施焊。
3、安装风机时，应注意使风机上的风向标志与隧道的通风方向一致；并保证风机轴线与隧道的中心线平行。
否则，将增加风能的额外损失。
4、风机启动时，应检查风机内有无杂物，风机连接螺栓有无松动，叶片旋转方向是否与风机上的方向标志一致。
5、风机启动时，为减少对电网的冲击，应逐台启动风机，即一台风机达到额定转速后，方可启动下一台风机。
6、射流风机正反向换向时，应等风机叶轮停稳后，再接通反向电源。
7、风机无须特殊的维护保养工作，一般可定期擦拭风机外表面，对于风机上留有注油孔的，要定期加注电机轴在润滑油。
8、定期清理消音板，避免网眼被灰尘堵死，影响消音效果。
一、特点：高效、低噪、节能，“变极多速”以其不同的转速带给您不同的通风方式和节能效果，改变了传统叶片不可调的缺陷，实现了有选择的可调性并能适用于高原气候环境下的施工通风。
二、风机型号表示方法：三、SDF（C）型隧道施工专用轴流通风机技术性能参数表：风机型号速度风量（m3min）风压(Pa)高效风量（m3min）转速(r/min)最高点功率(KW)最大配用电机功率（KW）SDF(C)-No10高速770-1500550-3500122514807137×2中速640-1010240-160082598021.912×2低速420-760140-8806197509.36×2四、SDF （C ）型隧道施工通风机外型尺寸表特点：SDF (A)型通风机具有风压高、噪音低、节能省电的特点；适用于地铁、引水工程以及石油管道工程等小断面作业，节能效果成为显著。
SDF (A)型隧道施工专用对旋轴流通风机技术性能参数表：一、特点：SDF(A）-I型风压高，噪音低，节能省电；SDF(A）-II型出口风速快、风量大、噪声音低、节能省电、易维修等特点。
北京轨道交通亦庄线工程设备技术规格书车站风机及射流风机目录1. 技术要求 (2)1.1 概述 (2)1.2 采用规范和标准 (3)1.3 定义 (4)1.4 车站大系统风机 (4)1.5 小系统风机技术要求 (7)1.6 射流风机 (10)1.7 接口要求 (12)1.技术要求1.1 概述北京地铁亦庄线线路起点位于宋庄路和石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧和凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。
起点设置宋家庄停车场、终点设置车辆段各一处。
本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，地下线长约8.95km，高架线路13.95km，U型槽及路基段0.69km。
宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。
全线共设车站14 座，其中地下车站6 座，高架车站8 座。
全线换乘车站共5座，宋家庄站和M5、M10换乘，旧宫东站及荣京街站和L5换乘，经海路站和M12换乘，亦庄火车站和京津城际及S6线换乘。
北京地铁亦庄线工程通风空调系统制式采用闭式系统，开、闭式运行。
空调通风系统由以下四部分组成：隧道通风系统、车站公共区通风空调系统（简称车站大系统）、车站设备管理用房通风空调系统（简称车站小系统）和空调水系统。
车站大系统正常运营时为乘客提供过渡性舒适环境，火灾时迅速组织排除烟气；车站小系统正常运行时为运营管理人员提供舒适的工作环境和为设备正常工作提供必需的运行环境，火灾时迅速组织排除烟气。
1. 技术要求 (2)1.1概述 (2)1.2采用规范与标准 (3)1.3定义 (4)1.4车站大系统风机 (4)1.5小系统风机技术要求 (7)1.6射流风机 (10)1.7接口要求 (12)1.技术要求1.1概述北京地铁亦庄线线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东，在凉水河北侧与凉水河并行，下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。
起点设置宋家庄停车场、终点设置车辆段各一处。
本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km, 地下线长约8.95km,高架线路13.95km, U型槽及路基段0.69km。
宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。
全线共设车站14座，其中地下车站6座，高架车站8座。
全线换乘车站共5 座，宋家庄站与M5 M10换乘，旧宫东站及荣京街站与 L5换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6线换乘。
北京地铁亦庄线工程通风空调系统制式采用闭式系统，开、闭式运行。
空调通风系统由以下四部分组成：隧道通风系统、车站公共区通风空调系统（简称车站大系统）、车站设备管理用房通风空调系统（简称车站小系统）和空调水系统。
车站大系统正常运营时为乘客提供过渡性舒适环境，火灾时迅速组织排除烟气；车站小系统正常运行时为运营管理人员提供舒适的工作环境和为设备正常工作提供必需的运行环境，火灾时迅速组织排除烟气。
1）本技术规格书仅涉及到亦庄线除宋家庄站外 13座车站通风空调大系统及小系统的通风空调及防排烟系统的风机设备，在区间隧道列车存车线、洞口等位置内设置可逆转射流风机。
![隧道风机射流风机排热风机用户需求及技术规格书[详细]](https://uimg.taocdn.com/77e8439a647d27284a735110.webp)
项目名称:重庆市轨道交通九号线一期工程大风机(隧道风机、射流风机、排热风机)设备采购用户需求及技术规格书目录1.总则 (1)1.1项目简介 (1)1.2供货范围 (1)1.3备品备件 (1)1.4专用工具 (2)1.5合格投标人条件 (3)1.6交货 (3)2.总体要求 (5)2.1重要条件 (5)2.2引用标准与规范 (5)2.3度量衡与语言文字 (6)2.4设备铭牌和标记 (6)2.5质量保证 (6)2.6资料提供 (7)2.7维修、保养 (11)2.8设计联络 (11)2.9监造和工厂检验 (14)2.10运输要求 (14)2.11技术培训 (14)2.12工程回访 (15)2.13索赔与赔偿 (15)3. 隧道风机、排热风机、射流风机 (23)3.1适用范围 (23)3.2定义 (23)3.3基本技术要求 (23)3.4 图纸及技术资料 (31)3.5其他要求 (31)1.总则1.1项目简介本招标文件是重庆市轨道交通九号线一期工程大风机(隧道风机、射流风机、排热风机)设备采购工程所需的详细规格、条款、资料及有关文件.所采购的隧道风机、排热风机、射流风机必须注明生产地,设备质量保证完全由设备提供商负责.1.2供货范围1.2.1主要包括重庆市轨道交通九号线一期工程大风机(隧道风机、射流风机、排热风机)的设计、制造、工厂检验、包装、保险、运输、装卸、指导协助安装和调试、税费、备品备件、专用工具、技术资料、售后服务及技术支持、配合联调联试、配合试运行、配合试运营、并提供为达到安全、满意的运行所需的人员培训等相关服务.1.2.2本招标文件仅提供所有大风机(隧道风机、射流风机、排热风机)的主要技术要求,承包人应负责向发包人移交完整、优质、技术成熟的设备,并保证符合本技术规格书的要求.1.2.3本次采购的相关设备数量见下表,设备明细参见附表8.1(具体规格、数量以施工图为准).设备数量表其他费,费用包干.1.3备品备件1.3.1承包人提供随机(标准)配件、备件和易损件等,在预验收时交付项目业主.1.3.2产品备品备件类型(1)第一类是随机的备品备件:承包人在投标时明确数量、型号,含在设备价格中.(2)第二类备品备件:发包人在质保期后,运营维护所需的备品备件.*1.3.3备品备件费用按照设备费的3%提取由承包人列入合同清单;承包人应根据自己的工程经验列出各类设备的备品备件数量、价格清单;最终的执行按轨道交通运营部门提出的实际需求清单落实,并保留在备品备件总价范围内调整清单的权利.1.3.4承包人承诺发包人采购备品、备件时,按投标时提供的各设备构成组价的价格明细单价供货.1.3.5在设备制造时由承包人提供最终的设备构成清单目录,买方在 15 天之内确定选购清单.备品、备件移交时必须是包装完整的全新产品.1.3.6备品备件的投产:上述备品备件与设备在生产相应的零部件时,在相同的制造厂投产,其价格相同.1.3.7备品备件的供货连续性:承包人保证,在本合同结束后,完全可根据招标人的要求续签备品备件采购合同.1.3.8产品质保期内备品、备件供应.(1)承包人免费更换正常使用情况下损坏的零部件;(2)承包人为设备使用现场准备常用和足够数量易损件,易损件清单在预验收时提交项目业主、发包人,清单内容含(型号、易损件名称、更换周期、产地及相关配件商名称),如与实际情况不符不予接受初验.1.3.9设备质保期后备品备件供应.(1)承包人应在设备使用寿命期内,以优惠价格提供备品备件.(2)在承包人部分或全部停止上述备品备件生产的情况下,须事先将拟停止生产的计划通知发包人;如果发包人要求,承包人须按发包人要求向发包人提供上述备品备件的图纸和规格,并向发包人提供任何承包人可能拥有的,发包人为使自己能组织生产备品备件的其他信息和资料.1.4专用工具1.4.1承包人配备设备安装、维修和质保期服务所使用的专用配套工、器、具及维修测试仪器;1.4.2承包人应为各类设备配备必须的随机专用工具,这些随机专用工具应放置在合适的工具箱内,每个工点一套,以满足项目业主今后使用和维护设备的需要,专用工具(含仪器仪表)移交时必须是包装完整的全新产品,不得用于安装.承包人将各类设备配备必须的随机专用工具价格清单单独列出,随机专用工具的价格已经包含在设备总价内.1.4.3承包人应按照要求列出维修设备所需要的专用工具、仪器等设备清单.1.4.4所有测试必需的附件、零配件、软件及中文操作维修手册应与检测设备一起提供.1.4.5所有使用交流电的检测设备应能在技术要求的现场条件下正常工作.1.4.6所有的备品备件、维修工具应与本系统设备、器材分开包装、标记.1.4.7设备试运行前,应将仪器仪表、工具和相应的工具箱提交发包人.1.4.8所有的随机专用工具及维修仪器应包括在投标价格中.发包人保留在总价范围内对维修仪器的型号、数量调整的权利.1.5.1交货期(1)所有用于工程的设备、材料、构配件进场前,承包人必须提前72小时向监理报验.(2)各类设备材料进场前,发包人、业主、监理将对设备、材料/构配件、备品备件、专用工具(专用仪器)及文件、资料等进行检查、清点,履行相应开箱及到货检查手续,开箱检查供货商必须到场.(3)一个检验批或若干个检验批的设备安装完毕,承包人应向监理提出工序报验的申请.安装检查由监理组织进行.检查完成后,进入下一道工序.(4)设备样机在合同生效后履行样机验收程序合格后方可批量生产,批量生产设备前应提供设备生产计划,经各方确认后按计划生产、交付.批量生产设备交付时间间隔应均匀安排,不允许突击发运.应提交详细的交货时间表,供发包人确认.1.6.2货物保管未进行验收、移交的货物均交由承包人保护及管理.1.5.3系统设备的交货(1)承包人应根据批准的施工组织方案合理安排设备、材料的供货计划,向发包人提交满足工期要求的详细的供货时间表,并严格执行.整个项目的完成及交货时间必须满足本工程确定的工期计划要求.(2)设备安装、调试完毕,自检合格,承包人应报请监理、发包人检查验收.报请发包人、监理检查验收时,在满足总工期的前提下,预留合理检查、整改所必须的时间.(3)初步验收前,将由监理、发包人对本工程分部、分项工程验收合格,档案资料齐全,经各方确认后,方可进行初步验收程序.(4)设备运行管理移交:在试运行完成达到移交条件后,移交发包人进行运行管理.(5)设备系统移交在竣工验收之后进行.1.5.4备品备件和专用工具的交货★备品备件和专用工具(含仪器仪表)移交时必须是包装完整的全新产品,在货到开箱检查、清点后,在试运营前移交.1.5.5验交地点:发包人指定位于重庆市区内的固定地点,由承包人在设备发出前与发包人沟通确定.2.总体要求2.1重要条件本系统涉及的具有排烟功能的风机(隧道风机、射流风机、排热风机、回排风机、排烟风机)必须具有国家消防装备质量监督检验中心出具的耐高温检验报告或由国内权威检测机构出具的耐高温报告;制造商应为国内知名品牌风机供应商,具备国家认可的第三方检测资质,风机性能试验装置符合 GB/T1236-2000 或A米CA 210 标准要求,并提供相关证明文件,风机性能试验装置提供CNAL 或CNAS 国家实验室认证或 A米CA 认证实验室的证书.设备的效率(节能指标)应由具有检测资质的第三方检测或经 A米CA 认证的实验室出具检测报告,并提供相关证明文件.设备外壳上应有明显运转方向标志(含气流方向标志),以及图纸设备编号(金属标牌).风机(含空调末端设备)接线盒的左右式定义如下:顺着气流方向(可逆转风机按照正转时气流方向),接线盒位于左手方向为左式;接线盒位于右手方向为右式.承包商应充分理解施工图工艺布置并深入工程现场,正确定出风机(含空调末端设备)接线盒的方向.用于消防一级负荷的设备(隧道风机、射流风机、排热风机)接线盒应适应矿物电缆能直接接入.2.2引用标准与规范2.2.1 隧道风机、射流风机、排热风机本技术规范充分引述有关的标准,提出的是最低限度的技术要求.投标商应提供符合以下技术规范最新版本的优质成熟产品.1) 主要规范及标准(1) 《一般用途轴流通风机技术条件》JB/T10562(2) 《风机用铸钢件技术条件》JB/T6888(3) 《采暖通风与空气调节设备涂装技术条件》JB/T(4) 《风机包装通用技术条件》JB/T6444(5) 《冷暖通风设备包装通用技术条件》JB/T9065(6) 《隧道用射流风机技术条件》JB/T10489(7) 《通风机转子平衡》JB/T9101(8) 《通风机型式、尺寸参数及性能曲线》GB/T3235(9) 《工业通风机通风机现场性能试验》GB10178(10) 《通风机叶轮超速试验》JB/T6445(11) 《射流风机性能测试方法》ISO13350(12) 《消防排烟风机耐高温试验方法》GA211(13) 《工业通风机用标准化风道进行性能试验》GB/T1236(14) 《通风机焊接质量检验》JB/T10213(15) 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985(16) 《通风机铆焊件技术要求》JB/T10214(17) 《空调用通风机安全要求》GB10080(18) 《风机和罗茨鼓风机噪声测量方法》GB/T2888(19) 《工业通风机噪声限值》JB/T8690(20) 《通风机噪声限值》JB/TQ341(21) 《通风机振动精度》JB/TQ334(22) 《通风机振动检测及其限值》JB/T6889(23) 《标牌》GB/T13306(24) 《地铁轴流通风机技术条件》JBT10533(25) 《通风机能效限定值及能效等级》(GB19761)2) 投标商应提供投标设备所采用的设计、制造、试验、测试、验收、安全、电器、控制等相关规范及标准作为投标附件.2.3度量衡与语言文字度量衡采用国际单位制“SI”.技术文件资料、标志标牌使用中文.2.4设备铭牌和标记2.4.1设备必须(至少)按照国家有关标准,设置有关的各种永久性的不易腐蚀的标牌,标签和标记.2.4.2设备铭牌、标签和标记上的中文按照生产厂家的惯例书写.2.5质量保证2.5.1承包人应有完善的合同设备的制造、运输、仓储、安装、试验、试运行和质保期服务全过程等(包括原材料选用和外购件选用)质量保证体系.2.5.2在合同执行期,发包人、业主、监理可随时检查质保体系中的任一环节.2.5.3承包人应对合同设备制造、运输、仓储和安装、试验、试运行、质保期等全过程,制订详细的质量保证计划,作为附件,纳入投标书.2.5.4对使用寿命有要求的零部件,在正常使用维护条件下,应保证寿命符合要求.对明显不符合寿命要求的零部件,承包人应无条件更换或负进一步责任.2.5.5所有设备零部件应采用统一标准、且具有良好的互换性,如设备到达施工现场开箱发现同一型号通用型零部件不具有互换性,发包人和监理不予接受,承包人应无条件更换,所造成的经济损失由承包人自行负责.2.5.6承包人应按照投标设备产品型号技术规格内容提供产品,如现场到货后,发包人或监理发现与产品规格不符、零部件产品质量不符合要求和标准性不符合要求,发包人和监理有权要求承包人无条件更换,并不予接受;产品零部件或整机在质保期范围内出现统一性缺陷而无法处理则承包人应无条件实行召回处理.2.5.7承包人应保证主要部件符合技术要求,在任何时候,发包人、业主、监理发现产地、规格、型号、技术参数等不符合技术要求,承包人应无偿更换或负进一步责任.2.5.8承包人负责提供本工程施工所必需的施工机具和相应的施工技术支持.2.6资料提供2.6.1质量程序文件承包商管理部门对质量的政策、目的和保证应有明确定义并制订文件.承包商应保证该政策在各级组织范围内已经理解、贯彻和执行.承包商应建立和贯彻以明文规定了的质量保证体系,作为保证产品符合技术要求的一种手段.承包商应介绍现行有效的成文的质量保证体系.2.6.2 概述(1)承包人向发包人提供的图纸、手册和技术文件应充分、广泛和详细地说明系统及其部件的性能、原理、结构和尺寸以及部件的型号、规格和技术参数等,使发包人能够实现对设备的操作、检查、修理、试验、调整和维护.(2)有关的设计图纸及软件应无偿提供,承包人不应以产品的保密拒绝提供这些文件,但发包人承诺为承包人保密.(3)在进行工程任一部分前,承包人应向发包人提交有关的图纸、技术规格、设计标准、分析报告、计算书和规定的所有其他文件,以进行确认.提交的文件应在发包人确认后才可开始使用.(4)正式提交的图纸、说明和设计应具有承包人授权代表审核签字,证明提交的资料是用于本工程且正确无误.(5)承包人应对所提供的全部文件的正确性、完备性和及时性负完全责任.(6)承包人提交的文件和图纸均应符合中国的制图标准.所有文件都应表示出项目名称、承包人名称、发包人名称、日期和版本索引,标题、序号和比例.(7)承包人提供的图纸、手册和技术文件,产品在国内生产的,应使用中文;产品由国外设备商在国外生产的,应使用中文和英文.(8)发包人为了搞清设备与其他系统的接口,所需要的有关设备的技术资料,当需要和要求时,承包人应予提供.(9)图纸、手册和技术文件在设备设计和制造过程中有更新时,承包人应及时向发包人提供最新的更新部分.(10)手册和技术文件应采用活页式.承包人应保证所有的图纸、手册和技术文件的格式与发包人的要求相一致.(11)资料的内容和文整应满足重庆市档案管理及重庆市轨道交通(集团)有限公司档案管理规定.2.6.3图纸、手册和技术文件(1)概述承包商向发包人提供的图纸、手册和技术文件应齐全、全面详细地说明系统及其部件的性能、原理、结构和尺寸以及部件的型号、规格和技术参数,使发包人能够实现对设备的操作、检查、修理、试验、调整和维护.有关的设计图纸及软件应无偿提供,承包商不应以产品的保密拒绝提供这些文件,但发包人承诺为承包人保密.承包商应对所提供的全部文件、图纸等资料的正确性、完备性和及时性负完全责任,发包人对此的批准并不能减少或解除承包商对于该图正确性所负的责任.对频繁使用的参考资料,承包商应提供副本供发包人使用.发包人有权在认为文件、图纸和资料等数量不能满足维修需要时,向承包商要求增加必要的图纸.承包商提交的文件和图纸均应符合中国的制图标准.所有技术文件、图纸都宜使用中文,字迹清楚,内容完整,采用国际单位制(SI)单位、中国国家标准通用图形和符号.电子文件应用米icrosoft office 2003 for windows(或以上版本)的形式提交.图形、电路图和机械图等还应提供合适软件平台,如 Autocad 2004 for windows(以上版本)等.所有文件都应提交 2 套电子文件(光盘).发包人为了搞清设备与其他系统的接口,所需要的有关设备的技术资料,当需要和要求时,承包商应予提供.图纸、手册和技术文件、相关标准等在设备设计和制造过程中有更新时,承包商应及时向发包人提供最新的更新部分.(2)图纸承包商应提供设备安装资料、设计所需的图纸和技术说明,并详细说明与各相关系统的接口标准. 配合完成设备的安装设计.提供图纸的要求:(1)为本项目下动力照明系统设备设计、生产的产品,应提供全部的图纸.(2)对所有电子设备,应提供电路板的原理方块图、电路图、元件布置图和明细表等.资料应能满足业主测试,查找到电路板上故障点,可以相应规格的元件更换的要求.(3)电路图和元件布置图上的元件应做出一致的标注,明细表上应写明元件的规格编号,保证业主可按此规格编号向承包人或从市场上采购到相同的元件.(4)如果一张图纸的功能己在另一张图纸中完全实现,可不再单独提供.(5)发包人应把图纸和计算的其中 l 份加盖批准或加注批准后返回给承包商.在后者情形中,图纸上应有标记,说明承包商或发包人为使其符合合同而要求做的修改.承包商应修改后重新提交 5 份需要确认的图纸和计算,直到获得批准.承包商正式提交的图纸和设计文件应有相应的证明(承包商法人签字),以表明在此所示的资料已经过承包商审核并对本工程的使用是正确的.仅供参考的图纸必须明确注明,不需批准.承包商的图纸应提供给有权使用该图纸的发包人,而发包人只将其用于本工程的完成、操作、维护、调整和维修.(3)操作手册操作手册应为设备操作人员在设备的操作和检查提供指导.操作手册应至少包括以下内容:设备概述;主要功能说明;操作指南;故障状态.同类设备,承包人应向发包人提供 10 套完整的装订好的手册和相应的 2 套电子文件.操作手册应用中文编制.(4)维修手册维修手册应为设备维修人员的维护、检查、运营、修理和调整提供指导.维护文件应包括设备的操作说明以及预防维护和故障维修说明.为故障查找分析和现场修理工作需要提供的操作资料,应包括设备如何操作的简要介绍、总图和方框图说明等.详细的结构图、逻辑图和流程图在需要时也应提供,手册中含:设备各级检修的内容、要求、方法、程序、设备、工具、材料等方面的详细说明;对主要的故障部件的更换、调整和测试的详细说明.承包商应与发包人协商,以合适的格式进行提供.同类设备,承包商应提供 l0 套完整的装订好的手册和 2 套相应的电子文件.维修手册应用中文编制.(5)技术文件在开始本项目各项工作之前,承包商应向发包人提交详细的相关的技术文件(包括图纸、设计、最终设计数据、设计分析和设计计算,以及其他研究资料及详尽的技术参数、试验计划、大纲等).包括所有外购设备的产品目录、说明、制造厂的产品说明、测试报告、主要特性和手册等,这些资料应能充分表明该设备与合同的要求相符.提供的技术文件,其内容须与所提供的设备一致.(1)发包人有权复制承包商提供的资料,用于设备的维修管理.(2)承包商应提供的技术文件应包括但不限于:1.设备的过程及最终技术文件;2.试验大纲及试验报告;3.非国标但经双方确认的标准.(3)最终技术文件应包括但不限于下列内容:1.设备总说明;2.设备总图、结构图、零部件图;3.设备的详细电路图及其说明;4.设备的最终技术参数;5.设备布置;6.计算结果;7.设备及材料清单.承包商应向发包人提供 5 份完整的装订好的文件和相应的电子文件.(6)试验报告承包商在设备每一阶段的检验验收测试完成后的 2 周内向发包人递交一式 5份试验报告,试验报告应包括所有测试记录,该记录应详尽到可使发包人得以就其真实性及准确性进行评定.该报告的格式应适合确定设备测试程序,并含以正确的顺序列出所需要的全部检验和测试容.所有试验结果均应记录在测试报告中,由承包商签字确认.(7)图纸、手册和技术文件的确认承包商在进行项目的任一部份前,应向发包人提交有关的图纸、技术规格、设计标准、分析报告、计算书和规定的所有其他文件,经发包人确认后才可开始使用.正式提交的图纸、说明和设计应具有承包商审核签字,证明提交的资料是用于本工程且正确无误的.承包商用于生产的图纸、手册和文件,应是经过发包人确认的图纸、手册和文件.发包人的确认仅表明发包人已同意承包商按图生产,这不能减轻承包商应承担的任何责任.如果图纸、手册和文件经过了确认,承包商未经发包人认可不按图生产,发包人有权拒绝接收产品.图纸、手册和文件确认的具体范围、时间在合同谈判阶段决定.(8)图纸、手册和技术文件的交付承包商所提供的技术文件的装运批次、时间及其它条件应符合合同要求.以邮寄方式递交的技术文件:技术文件交邮后,承包商应在 24 小时内将技术文件的交邮日期、邮单号、技术文件的详细清单、件数及重量、合同号等以传真或电报通知发包人.图纸、手册和技术文件交付清单合同执行期间承包商应提供最新的资料交付清单和修改清单,以维持发包人图纸和技术文件的不断更新.2.7维修、保养2.7.1通过竣工验收发包人接收后,正式开始24个月质保期.2.7.2在质保期内,承包人继续对所有安装和提供的设备负责,并保证设备所有功能、标准、接口等都满足设计的要求.(1)质保期内,发包人、监理工程师、承包人将抽测各种测试项目,检查各系统的可靠性和稳定性.(2)质保期内,承包人免费协助发包人对各系统维护和管理,负责维修、更换零部件,其人员的差旅费自负.(3)所有作更换的零件/材料,须是原厂标准生产的零件/材料.对于在保修期内找到的缺陷或其它过失而进行的修理或更换的零件/材料,其保修期自动延长6 个月.(4)质保期内,如果由于承包人责任,故障的设备和材料需要更换或修理时,在修理期间不可使用属于发包人的备件,由投标人提供备件.(5)质保期内服务的工作必须全部由承包人直接完成,承包人须证明其在重庆有足够能力进行保养和维修工作.(6)设备投入使用后,除紧急抢修外,在维护保养时间上要服从发包人的安排.(7)承包人必须制定详细的质保期服务计划并纳入投标文件中,其内容必须包含设备维保方案、维保组织机构、维保人员配备(应具备相应资质)、备品备件供应、维保质量管理等内容.(8)承包人应在投标书中单独列出质保期维修保养服务的明细内容及费用明细表,此费用应计入投标总价.(9)质保期服务响应时间应在承包人接到发包人通知24小时内赶到现场服务.若遇重大突发事件需紧急服务时,承包人应于2小时内抵达现场.2.7.3质保期后服务(1)发包人方需要时,及时提供有偿的紧急维修服务;(2)设备的维护时间要满足发包人对运营的需要;(3)承包人承诺为发包人提供设备维护终生的技术支持和服务.承包人在系统寿命期内仍有责任以优惠方式对系统发生的问题协助处理.2.8设计联络2.8.1设计的基本要求(1)设备的设计应全面符合中华人民共和国国家标准及其它有关技术标准和法规要求的要求,。
--目录1.技术要求21.1 概述21.2 采用规范与标准31.3 定义41.4 车站大系统风机41.5 小系统风机技术要求71.6 射流风机101.7 接口要求121.技术要求1.1 概述北京地铁亦庄线线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。
起点设置宋家庄停车场、终点设置车辆段各一处。
本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，地下线长约8.95km，高架线路13.95km，U型槽及路基段0.69km。
宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。
全线共设车站14 座，其中地下车站6 座，高架车站8 座。
全线换乘车站共5座，宋家庄站与M5、M10换乘，旧宫东站及荣京街站与L5换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6线换乘。
北京地铁亦庄线工程通风空调系统制式采用闭式系统，开、闭式运行。
空调通风系统由以下四部分组成：隧道通风系统、车站公共区通风空调系统（简称车站大系统）、车站设备管理用房通风空调系统（简称车站小系统）和空调水系统。
车站大系统正常运营时为乘客提供过渡性舒适环境，火灾时迅速组织排除烟气；车站小系统正常运行时为运营管理人员提供舒适的工作环境和为设备正常工作提供必需的运行环境，火灾时迅速组织排除烟气。
1)本技术规格书仅涉及到亦庄线除宋家庄站外13座车站通风空调大系统及小系统的通风空调及防排烟系统的风机设备，在区间隧道列车存车线、洞口等位置内设置可逆转射流风机。
隧道风机型号及参数表引言隧道风机是隧道工程中常用的设备之一，主要用于排除隧道内的有害气体、降低温度、增加氧气含量以及提供通风换气。
本文将介绍隧道风机的型号及参数表，包括常见的主要型号和各项技术参数。
型号及参数表型号功率（kW）风量（m³/h）风压（Pa）电压（V）频率（Hz）A1 15 8000 1500 380 50A2 22 12000 2000 380 50B1 30 15000 2500 380 50B2 45 20000 3000 380 50型号说明A1型号A1型号是一种功率为15kW的隧道风机，其风量为8000m³/h，风压为1500Pa。
该型号适用于小型隧道或需要较小通风量和较低风压的情况。
其电压为380V，频率为50Hz。
A2型号A2型号是一种功率为22kW的隧道风机，其风量为12000m³/h，风压为2000Pa。
该型号适用于中等大小的隧道或需要中等通风量和风压的情况。
其电压为380V，频率为50Hz。
B1型号B1型号是一种功率为30kW的隧道风机，其风量为15000m³/h，风压为2500Pa。
该型号适用于较大的隧道或需要较大通风量和较高风压的情况。
其电压为380V，频率为50Hz。
B2型号B2型号是一种功率为45kW的隧道风机，其风量为20000m³/h，风压为3000Pa。
该型号适用于大型隧道或需要大通风量和高风压的情况。
其电压为380V，频率为50Hz。
技术参数解析1.功率（kW）：指隧道风机所需的电力功率大小，在选择时应根据实际需求进行合理选配。
2.风量（m³/h）：表示单位时间内通过隧道风机的空气流量大小，通常以立方米每小时（m³/h）为单位。
3.风压（Pa）：表示隧道风机产生的风力大小，通常以帕斯卡（Pa）为单位。
4.电压（V）：指隧道风机所需的电压大小，一般为交流电压。
5.频率（Hz）：指隧道风机所需的电力频率大小，通常为50Hz或60Hz。
隧道风机参数范文隧道风机是一种用于排除隧道内因车辆尾气、烟雾等产生的有害气体、调节车辆通行中温度、湿度等参数的热力设备。
下面将详细介绍隧道风机的参数。
1.风量参数隧道风机的风量参数是指单位时间内通过风机的气体体积。
一般使用立方米每秒（m³/s）作为单位，通常根据隧道的尺寸、通风系统设计要求来确定。
风量参数与管道尺寸、风机转速、叶轮尺寸等都有关系。
2.静压参数隧道风机的静压参数是指风机在工作条件下所产生的静压。
静压是指风机出入口两侧的气体压力差，用帕斯卡（Pa）作为单位，通常根据隧道风管管径、流速、阻力等参数来确定。
在设计风机时，需要考虑静压参数以保证风机正常运行。
3.转速参数隧道风机的转速参数是指风机转子的旋转速度。
转速直接影响到风机的风量和静压参数，过高的转速可能导致噪音和能耗增加，过低的转速可能无法满足通风要求。
设计风机时需要根据隧道通风系统的要求和风机的性能来选择合适的转速。
4.功率参数隧道风机的功率参数是指风机的电机功率。
功率与风机的风量、静压、效率等参数有关系。
功率的大小直接影响到风机的能耗和运行成本，设计风机时需要选择适当的功率以满足通风要求并尽可能降低能耗。
5.噪音参数隧道风机的噪音参数是指风机在工作状态下所产生的噪音。
噪音是风机运转过程中因叶轮、电机、风机壳等部件振动而引起的压力波动，用分贝（dB）作为单位。
设计风机时需要考虑隧道噪音要求，选择具有低噪音特性的风机，或采取降噪措施，以减少对周围环境和周边居民的影响。
综上所述，隧道风机的参数包括风量、静压、转速、功率和噪音等。
设计风机时需要根据隧道的要求和通风系统的设计要求来选择合适的参数，以达到良好的通风效果、降低能耗、减少噪音等目标。
第十七分标正式版文档资料可直接使用，可编辑，欢迎下载第十七分标隧道通风设备一、技术指标要求风机（504.1）1、双向射流风机（504.1）：a、容积流量：≥20．3 m3／s；反向：≥95％b、出口风速：≥31．9 m／s 反向：≥95％c、轴向推力：≥690Nd、叶轮直径；900mme、风机转速：1470N／minf、配套电机功率：≤22KW2、其它通用指标：A、传动方式：直接传动B、电源：三相四线380V，50HzC、风机肩动方式：全压直接启动D、输送介质：一般空气E、风机噪声：≤77dB(A)(在野外距离风机出口l0m且45℃处测量)。
F、在环境温度为250℃情况下，正常可靠运转60min。
G、设有减、隔振装置。
H、整套风机设备防水，能够承受隧道在洗刷时产生的溅水和气雾的影响．I、风机能够从全速正转到全速反转，或全速反转到全速正转，换向运行的断电时问应不大于150秒。
任何时候，在流过风机的空气温度为250℃条件下，15分钟内风机应可以4次换向。
J、风机启动达到全速的最长时间不大于5秒。
K、启动电流不超过额定电流的7倍．L、电机为全封闭风冷式，绝缘符合IEC34-I或BS5000、BS4999和BS2757或IEC85，绝缘等级应达到II级或更好。
M、在供电端电压为额定电压的80％，频率在48～51Hz范围内时，电机能够使设备从静止到额定转速进行加速驱动。
当外电压为额定电压的90～106％，频率为48～50Hz范围内时，电机应能在额定转矩载荷下连续运转。
当电压为额定电压的80％时，电机应能提供额定转矩30秒而无有害过热，并且在此条件下电机的转率差不超过10％。
N、电机防护等级应不低于IP55。
二、工程数量表：本标段招标工程量清单中的所有设备的报价均含设备的运输、安装、调试费用。
工程数量表九十七年度身心障礙福利服務專業人員培訓報名簡章一、依據：九十七年度身心障礙福利服務專業人員培訓實施計劃二、報名日期：即日起至九月十二日(週五) 下午十七時止三、報名地點：台中育嬰院電話：04-23727170轉224 連絡人：曾秀香專員；傳真：04-23725263 地址：台中市西區樂群街134號四、課程內容：詳見「各班別授課一覽表」五、參訓學員資格（一）學歷：1、生活服務員班：國（初）中(含)以上畢業之身心障礙福利機構現職負責院生（民）生活照顧人員，且具有愛心、耐心及責任感者。
隧道通风设备规格一、引言隧道通风设备是隧道工程中必不可少的设备之一，它的作用是保持隧道内空气的新鲜，保障工人和车辆的安全。
因此，本文将就隧道通风设备的规格进行详细的介绍，以期对隧道工程的建设有所帮助。
二、隧道通风设备的分类隧道通风设备主要分为自然通风和机械通风两种类型。
自然通风是利用风的自然作用，通过隧道两端的门和窗口来实现通风的目的；机械通风则是通过风机等设备来强制排出隧道内的废气并引进新鲜空气。
三、隧道通风设备的要求1. 通风管道(1) 材质通风管道的材质应选用防火、防腐、抗震、耐磨的材料，以确保通风管道的使用寿命和安全性。
(2) 直径通风管道的直径应根据隧道的长度、宽度、高度和周边环境的气流情况等因素来决定，以确保通风的效果和安全性。
(3) 设备通风管道的设备应选用高效、稳定、可靠的风机、调节阀、过滤器、加热器、消声器等设备，以确保通风管道的正常运行和通风效果。
2. 风机(1) 材质风机的材质应选用耐磨、防腐、防火的材料，以确保风机的使用寿命和安全性。
(2) 功率风机的功率应根据隧道的长度、宽度、高度和周边环境的气流情况等因素来决定，以确保风机能够达到所需的通风效果。
风机的设备应选用高效、稳定、可靠的电机、轴承、减震器等设备，以确保风机的正常运行和通风效果。
3. 消声器(1) 材质消声器的材质应选用防火、防腐、耐磨的材料，以确保消声器的使用寿命和安全性。
(2) 作用消声器的作用是减少风机产生的噪音，保证通风设备的正常运行。
(3) 设备消声器的设备应选用高效、稳定、可靠的隔音材料和隔音结构，以确保消声器的正常运行和隔音效果。
4. 过滤器过滤器的材质应选用具有良好耐高温、耐酸碱、耐腐蚀等特性的材料，以确保过滤器的使用寿命和过滤效果。
(2) 作用过滤器的作用是过滤隧道内的废气，防止污染环境和影响人员健康。
(3) 设备过滤器的设备应选用高效、稳定、可靠的过滤材料和过滤结构，以确保过滤器的正常运行和过滤效果。
SSF隧道运营射流风机技术参数表五、SSF隧道运营射流通风机结构及安装尺寸图六、安装、运行与维护1、射流风机预埋件对射流风机的准确安装和悬挂安全相当重要，所以应严格控制预埋件的质量。
2、射流风机安装时不得磕碰及损坏风机，不得通过勾挂消音器来起吊风机，不得对风机施焊。
3、安装风机时，应注意使风机上的风向标志与隧道的通风方向一致；并保证风机轴线与隧道的中心线平行。
否则，将增加风能的额外损失。
4、风机启动时，应检查风机内有无杂物，风机连接螺栓有无松动，叶片旋转方向是否与风机上的方向标志一致。
5、风机启动时，为减少对电网的冲击，应逐台启动风机，即一台风机达到额定转速后，方可启动下一台风机。
6、射流风机正反向换向时，应等风机叶轮停稳后，再接通反向电源。
7、风机无须特殊的维护保养工作，一般可定期擦拭风机外表面，对于风机上留有注油孔的，要定期加注电机轴在润滑油。
8、定期清理消音板，避免网眼被灰尘堵死，影响消音效果。
一、特点：高效、低噪、节能，“变极多速”以其不同的转速带给您不同的通风方式和节能效果，改变了传统叶片不可调的缺陷，实现了有选择的可调性并能适用于高原气候环境下的施工通风。
二、风机型号表示方法：三、SDF（C）型隧道施工专用轴流通风机技术性能参数表：风机型号速度风量（m3min）风压(Pa)高效风量（m3min）转速(r/min)最高点功率(KW)最大配用电机功率（KW）SDF(C)-No10高速770-1500550-3500122514807137×2中速640-1010240-160082598021.912×2低速420-760140-8806197509.36×2四、SDF （C ）型隧道施工通风机外型尺寸表特点：SDF (A)型通风机具有风压高、噪音低、节能省电的特点；适用于地铁、引水工程以及石油管道工程等小断面作业，节能效果成为显著。
SDF (A)型隧道施工专用对旋轴流通风机技术性能参数表：一、特点：SDF(A）-I型风压高，噪音低，节能省电；SDF(A）-II型出口风速快、风量大、噪声音低、节能省电、易维修等特点。
1.2.4隧道风机隧道风机均为可逆转式的轴流式风机，用于早、晚时段及列车阻塞、火灾时通风和排烟，根据运行模式的要求给隧道排风或向隧道内送风，即正转或反转。
部分隧道风机根据工艺计算要求有两台并联运行的工况。
1.2.4.1隧道风机的整体技术要求1.2.4.1.1卖方提供的隧道风机主要由叶片、电机、风机机壳、轮毂、轴、轴承、电机支撑板、前导流栅、后导流栅、整流罩组成。
其中前导流栅、后导流栅、整流罩根据投标设备的设计情况可选。
1.2.4.1.2隧道风机叶片的翼型断面设计应保证整机正反转具有基本相等的性能（正反风的性能偏差不应大于3%）。
1.2.4.1.3卖方提供的隧道风机应满足附表1-1：广州市轨道交通XX号线工程隧道风机技术参数表。
隧道风机主要参数都是指不含集流器及扩压器的风机性能。
通风机进口或出口面积应被看作不扣除电动机、整流装置或任何其他障碍物的进口或出口法兰的总面积。
1.2.4.1.4设备的基本参数符合《通风机基本型式尺寸参数及性能曲线》（GB3235-2008）的有关规定，设备的工作点应远离喘振区。
隧道风机静压比应大于70%。
其使用区最高效率应不低于《通风机能效限定值及能效等级》（GB 19761-2009）中所要求的能效2级标准规定，见表1。
表1轴流通风机的能效等级1.2.4.1.5在额定转速下的工作区域内，设备的实测空气动力性能曲线与提供的性能曲线偏差满足以下要求：(1)在规定的设备全压或静压下，所对应的流量偏差≤±5%或在规定的流量下，所对应的设备全压或静压差≤±5%；(2)在接近最高效率点处，工况点实际效率与给定效率的偏差≤3%；(3)设备的噪音符合通风机噪声限值( JB/T8690-1998)。
1.2.4.1.6卖方应按编号详细绘出每台隧道风机的流量—全压（Q—H）曲线、流量—效率（Q —η）曲线、流量—轴功率（Q—N）曲线图，从图中应能方便查出各工作点对应的流量（Q：m3/h）、全压（H：Pa）、轴功率（N：kW）、风机效率（η：%）；同时在图中应给出风机的稳定工作范围、对应该台风机推荐的工作范围、对应该台风机额定工况的工作点（在图中标出范围和列出数据）。
1.2.4.1.7设备应能在不大于4Ie启动电流情况下14秒内启动到额定转速，在60秒内能完成从正转到反转的切换。
1.2.4.1.8设备保证排除250℃烟气时将维持正常的体积流量不变，并保证整机在排除250℃烟气时正常连续运行1h。
1.2.4.1.9风机应耐周期性列车活塞风冲击，冲击负荷为±500Pa，冲击间隔为2分钟，在1.7s内隧道内的压力变化不小于700Pa，变化主要发生在列车通过活塞风道的前后瞬间。
1.2.4.1.10设备的设计使用年限不少于20年，设备第一次大修前的安全运转时间不少于30000小时。
1.2.4.1.11设备电源接线盒和轴承加油孔设于风机机壳外侧便于操作处。
1.2.4.1.12中间风机房内的隧道风机根据运行要求，有两台隧道风机并联运行的工况，此时风机为并联同向送风或排风，为保证风机的安全运行，此风机应有防喘振措施，并能满足风机正反转的双向防喘振要求，加设防喘振环后风机的圆面积全压效率值降低应不大于3%。
卖方应分别提供单机及并联运行（有防喘振环和没有防喘振环）的性能曲线。
卖方应明确加设防喘振环前后风机的效率值。
1.2.4.1.13由于风机设置在地下机房内，要求风机结构紧凑，且风机整体设计应考虑风机的拆卸维修，连接风机的基础固定螺栓均可灵活拆卸。
1.2.4.1.14叶片与轮毂的装配方式为静态可调。
叶片角度可根据风道情况调整，使风机在高效区运行。
轮毂上应有叶片角度标志。
1.2.4.1.15卖方应提供叶片探伤报告、材质分析报告、风机电机耐高温检测报告、叶轮动静平衡试验报告和风机正、逆转切换时间、连接螺栓的材质报告。
1.2.4.1.16卖方应考虑现场运输条件的限制，需配合施工单位提出相应的运输方案，并能保证风机的整体性能。
1.2.4.2隧道风机主要部件技术要求1.2.4.2.1叶片(1)叶片的翼型断面设计应保证整机正反转具有基本相等的性能（正反风的性能偏差不应大于3%）。
(2)隧道风机叶片结构应采用高效率、高强度的结构型式，叶片可以静止角度调节，叶片材质应为锻铝。
叶片与轮毂通过螺栓连接。
每个叶片都应有X射线探伤以判断叶片内部是否存在裂纹。
气孔等缺陷，检验应在热处理完成后进行，记录编入完工资料。
(3)卖方应描述其设备的叶片结构形式，分析活塞风压不均匀变化对叶轮强度的影响，提供分析报告；并提供叶片与轮毂的连接螺栓的的型号、规格、材质、使用年限等报告。
1.2.4.2.2电机(1)隧道风机所配用电机为风冷鼠笼式异步电机、全封闭湿热型的标准产品，IP55防护等级，绝缘等级为H级。
定频电机满足整机在排除250℃烟气1h过程中正常运行。
设备采用电机直接驱动方式，电机应直接暴露于气流中。
(2)电机的设计寿命不小于150000小时。
(3)轴承更换周期不小于30000小时。
(4)75kW以下风机电机启动方式为全压启动，75kW以上(含75kW)电机启动方式为软启动，75kW以上（含75kW）风机电机配电柜已设软启动装置（可控硅）（该软启动装置由买方另行采购），设置电机启动控制装置控制电机启动电流≤4Ie(电机额定电流)。
(5)电机的选择满足设备启动要求，并保证在4Ie启动电流时设备在14s内完成启动和60秒内完成正转到反转的切换。
(6)电机功率应大于风机在任何工作点所需轴功率的1.05倍 (含并联运行工况) 。
(7)在额定转速运行时，电机效率应满足《中小型异步电动机能效限定值及能效等级》（GB 18613-2012）中2级能效的要求。
1.2.4.2.3减振(1)风机在组装过程中，静平衡先于动平衡，正常运行时，按挠性支承，其机壳振动速度均方根值（有效值）不大于4.0mm/s。
(2)卖方应提供与风机配套的减振器和紧固螺栓。
1.2.4.2.4机壳与机座(1)风机机壳采用厚度不小于6mm的钢板制作，制造精度应符合有关规范的规定，机壳内电机支座应有足够的强度与刚度，能承受运转产生的动负荷，并应保证电机轴心与机壳中心一致。
(2)风机机壳应进行热镀锌处理，热镀锌层平均厚度应不低于70μm；设备应合理确定机壳与叶片的间隙，防止气流的内泄露。
(3)机座应有足够强度，且便于安装。
1.2.4.2.5软接(1)卖方应提供风机的软接、接口法兰及抱箍。
(2)软接有效长度不小于150mm，具有良好的承压性能和密封性能；工作压力范围为-2kPa至+2kPa；软接应满足在250℃高温下性能稳定并可连续工作1个小时以上。
(3)卖方应提供软接的国家级防火检验报告及排烟检测报告。
(4)接口法兰的材料为Q235A，法兰厚度应比同规格风管法兰厚度大至少一级；抱箍的材料为SUS304不锈钢。
1.2.4. 3相关设备图纸和技术文件卖方应按附表1-1参数提供相关设备图纸和技术文件等（图纸和相关文件应包括但不限于以下内容）。
----图纸：反映设备的性能曲线、结构型式、安装要求（含支吊架形式，型材及螺栓的规格型号）等；----技术文件：针对要求的设备性能提供设备设计方面有关资料；----试验报告：说明设备各种试验采用标准、试验平台和试验结果。
1.2.7射流风机射流风机主要安装在配线上方，在阻塞或者火灾工况时引导组织气流。
1.2.7.1射流风机的整体技术要求1.2.7.1.1卖方提供的射流风机主要由叶片、电机、风机机壳、轮毂、轴、轴承、电机支撑板、前导流栅、后导流栅、整流罩、前后消声器组成。
其中前导流栅、后导流栅、整流罩根据设备的设计情况可选。
1.2.7.1.2卖方提供的射流风机（含消音器）应满足附表4-1：广州市轨道交通七号线一期工程射流风机技术参数表的要求，双向射流风机叶片的特殊对称翼型断面设计应保证整机正反转具有完全相等的性能。
1.2.7.1.3射流风机的基本参数及相关技术要求符合《通风机基本型式尺寸参数及性能曲线》（GB/T 3235-2008）及《隧道用射流风机技术条件》（JB/T 10489-2004）的有关规定，射流风机的工作点远离喘振区。
对于6.3号射流风机，推力功率比应大于34 N/kW；对于9号射流风机，推力功率比应大于37N/kW。
1.2.7.1.4在额定转速下的工作区域内，设备的实测空气动力性能曲线与提供的性能曲线偏差应满足以下要求：(1)在规定的设备推力下，所对应的流量偏差≤±5%；(2)在接近最高效率点处，工况点实际效率与给定效率的偏差≤3%。
(3)设备的噪音应符合通风机噪声限值( JB/T8690-1998)。
1.2.7.1.5设备应能在14秒内启动到额定转速，在60秒内能完成从正转到反转（正转启动—正转额定转速—关—反转启动—反转额定转速）的切换。
1.2.7.1.6设备应保证排除250℃烟气时将维持正常的体积流量不变，并保证整机在排除250℃烟气1h正常运行。
1.2.7.1.7设备前后消声器的长度分别不应小于2倍风机直径。
1.2.7.1.8设备的设计使用年限应不少于20年，设备第一次大修前的安全运转时间不少于30000小时。
1.2.7.1.9设备电源接线盒和轴承加油孔设于机壳便于操作处。
1.2.7.1.10射流风机采用化学锚拴固定安装方式，卖方请提供安装图纸及化学锚拴的规格、大小，并提供相应计算书。
1.2.7.2射流风机主要部件技术要求1.2.7.2.1叶片射流风机的叶片结构应采用高效率、高强度的结构型式，叶片可以静止角度调节，叶片材质应为锻铝。
叶片与轮毂通过螺栓连接。
卖方应描述其设备的叶片结构形式。
1.2.7.2.2电机(1)设备所配用电机为风冷鼠笼式、全封闭湿热型的标准产品，采用全压启动，IP55防护等级，绝缘等级为H级。
电机满足整机在排除250℃烟气1h过程中正常运行，设备采用电机直接驱动方式，电机直接暴露于气流中。
(2)电机的设计寿命不小于150000小时。
(3)轴承更换周期不小于30000小时。
(4)电机的选择满足设备启动要求，全压启动电流应不大于满载电流的7倍。
(5)在额定转速运行时，电机效率应满足《中小型异步电动机能效限定值及能效等级》（GB 18613-2012）中2级能效的要求。
(6)电机功率应大于风机在任何工作点所需轴功率的1.05倍。
1.2.7.2.3减振(1)风机在组装过程中，静平衡先于动平衡，正常运行时，按挠性支承，其机壳振动速度均方根值（有效值）不大于4.0mm/s。
(2)卖方应提供与风机配套的减振器和紧固螺栓。
1.2.7.2.4风机机壳机壳制造精度应符合有关规范的规定，机壳内电机支座应有足够的强度与刚度，能承受运转产生的动负荷，并应保证电机轴心与机壳中心一致。
