焊接通用工艺守则一、钢制压力容器焊接通用规程 (84)二、手工电弧焊工艺守则 (90)三、埋弧自动焊通用工艺守则 (93)四、气割通用工艺守则 (98)五、手工碳弧气刨工艺守则 (102)六、产品焊接试板通用工艺守则 (106)七、热交换器管板焊接通用工艺守则 (110)八、焊接返修通用工艺守则 (113)九、焊缝外观质量检验通用守则 (115)十、手工钨极氩弧焊通用工艺守则 (117)十一、空气等离子切割工艺守则 (122)十二、不锈钢焊接通用工艺守则 (124)一、钢制压力容器焊接通用规程第一条适用范畴1、本规程适用于我厂焊接的钢制压力容器。
2、本规程规定了碳素钢、一般低合金钢、不锈钢、珠光体耐热钢，焊接工艺要求。
本规程及各类焊接工艺守则均为通用工艺文件，当产品设计与规程有不同要求时，按图纸技术要求和专用焊接工艺文件执行。
3、容器施焊前，应按《容规》和JB4708-2000《钢制压力容器焊接工艺评定》规程进行工艺评定，编制焊接工艺规程。
第二条焊工1、钢制压力容器焊接的焊工，必须按市质量技术监督局颁发的《锅炉压力容器焊工考试规则》进行考试，取得焊工合格证后，才能在有效期间担任合格范畴的焊接工作，并建立焊工技术档案。
2、焊接钢制压力容器的焊工，必须了解所焊产品的钢种、焊接材料、焊接工艺要求及有关技术要求和工艺文件。
3、严格按图纸、工艺文件和技术标准施焊，领用焊接材料时必须严格执行“发放治理制度”规定，严防用错。
4、焊后，焊工应对所有的焊缝进行自检，合格后打上钢印按质量手册“焊缝标记规定”执行。
第三条焊接材料1、压力容器的焊接材料应符合相应的焊材标准，并具有质量合格证明书。
依照质保手册中的有关规定，严格按照焊接材料入库验收、保管、烘干、发放、回收制度。
2、焊接材料的代用手续，经图纸原设计单位批准后方可进行使用。
3、焊接材料的选用，应依照母材的化学成份，力学性能、焊接性能，焊后是否热处理以及容器的结构特点和使用条件综合考虑。
压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。
3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。

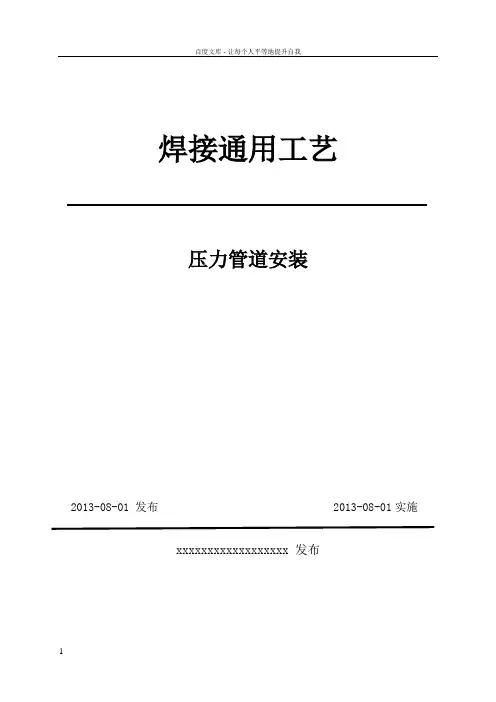

百度文库 - 让每个人平等地提升自我1焊接通用工艺压力管道安装2013-08-01 发布 2013-08-01实施xxxxxxxxxxxxxxxxxx 发布编制：2013年 08 月 01 日审核：2013年 08 月 01 日批准：2013年 08 月 01 日1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《低合金钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T4242-2011 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，对合金钢做抗裂敏感性试验，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺参数、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-2014《城市供热管网工程施工及验收规范》；2.6 CJJ33-2005 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《热强钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T5092-2005《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

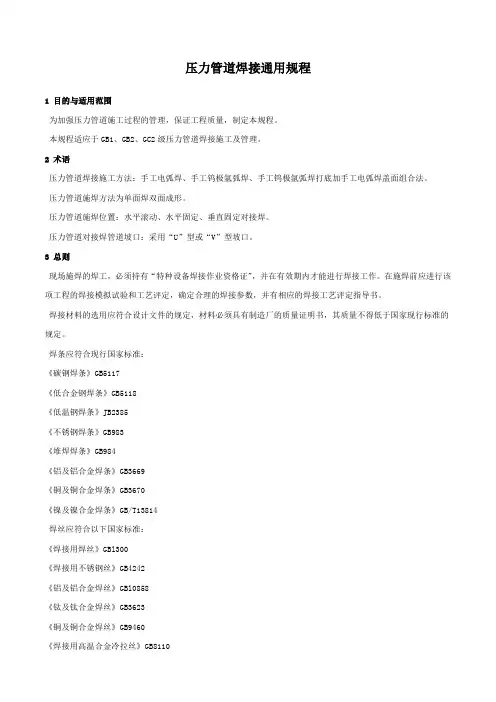

压力管道焊接通用规程1 目的与适用范围为加强压力管道施工过程的管理，保证工程质量，制定本规程。
本规程适应于GB1、GB2、GC2级压力管道焊接施工及管理。
2 术语压力管道焊接施工方法：手工电弧焊、手工钨极氩弧焊、手工钨极氩弧焊打底加手工电弧焊盖面组合法。
压力管道施焊方法为单面焊双面成形。
压力管道施焊位置：水平滚动、水平固定、垂直固定对接焊。
压力管道对接焊管道坡口：采用“U”型或“V”型坡口。
3 总则现场施焊的焊工，必须持有“特种设备焊接作业资格证"，并在有效期内才能进行焊接工作。
在施焊前应进行该项工程的焊接模拟试验和工艺评定，确定合理的焊接参数，并有相应的焊接工艺评定指导书。
焊接材料的选用应符合设计文件的规定，材料必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。
焊条应符合现行国家标准：《碳钢焊条》GB5117《低合金钢焊条》GB5118《低温钢焊条》JB2385《不锈钢焊条》GB983《堆焊焊条》GB984《铝及铝合金焊条》GB3669《铜及铜合金焊条》GB3670《镍及镍合金焊条》GB/T13814焊丝应符合以下国家标准：《焊接用焊丝》GBl300《焊接用不锈钢丝》GB4242《铝及铝合金焊丝》GBl0858《钛及钛合金焊丝》GB3623《铜及铜合金焊丝》GB9460《焊接用高温合金冷拉丝》GB8110《二氧化碳气体保护焊用焊丝》GB3623同种钢材焊接时，焊条(焊丝)的选用，应符合下列要求：焊丝的金属性能和化学成份与基本金属相当。
工艺性能良好。
异种钢材焊接时，焊条(焊丝)选用应考虑扩裂性和碳扩散等因素，一般应符合下列要求：两侧钢材均非奥氏体不锈钢时，可选用成份与合金含量低的一侧相配或介于两者之间的焊条(焊丝)。
两侧钢材之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条(焊丝)。
焊接设备应完好，焊接时应具有防风、防雨措施，下雨、下雪时不得在露天场地施焊，严禁在环境温度低于0℃又没有预热措施条件下施焊。
压力管道焊接通用规程集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#压力管道焊接通用规程1 目的与适用范围为加强压力管道施工过程的管理，保证工程质量，制定本规程。
本规程适应于GB1、GB2、GC2级压力管道焊接施工及管理。
2 术语压力管道焊接施工方法：手工电弧焊、手工钨极氩弧焊、手工钨极氩弧焊打底加手工电弧焊盖面组合法。
压力管道施焊方法为单面焊双面成形。
压力管道施焊位置：水平滚动、水平固定、垂直固定对接焊。
压力管道对接焊管道坡口：采用“U”型或“V”型坡口。
3 总则现场施焊的焊工，必须持有“特种设备焊接作业资格证"，并在有效期内才能进行焊接工作。
在施焊前应进行该项工程的焊接模拟试验和工艺评定，确定合理的焊接参数，并有相应的焊接工艺评定指导书。
焊接材料的选用应符合设计文件的规定，材料必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。
焊条应符合现行国家标准：《碳钢焊条》GB5117《低合金钢焊条》GB5118《低温钢焊条》JB2385《不锈钢焊条》GB983《堆焊焊条》GB984《铝及铝合金焊条》GB3669《铜及铜合金焊条》GB3670《镍及镍合金焊条》GB/T13814焊丝应符合以下国家标准：《焊接用焊丝》GBl300《焊接用不锈钢丝》GB4242《铝及铝合金焊丝》GBl0858《钛及钛合金焊丝》GB3623《铜及铜合金焊丝》GB9460《焊接用高温合金冷拉丝》GB8110《二氧化碳气体保护焊用焊丝》GB3623同种钢材焊接时，焊条(焊丝)的选用，应符合下列要求：焊丝的金属性能和化学成份与基本金属相当。
工艺性能良好。
异种钢材焊接时，焊条(焊丝)选用应考虑扩裂性和碳扩散等因素，一般应符合下列要求：两侧钢材均非奥氏体不锈钢时，可选用成份与合金含量低的一侧相配或介于两者之间的焊条(焊丝)。
两侧钢材之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条(焊丝)。
压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以与二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工与验收规范》；2.2GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工与验收规范》；2.4 GB50235-2010《工业金属管道工程施工与验收规范》；2.5 CJJ28-2014《城市供热管网工程施工与验收规范》；2.6 CJJ33-2005 《城镇燃气输配工程施工与验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《热强钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T5092-2005《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备压力管道焊接施工前，应依据设计文件与其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求与焊后热处理工艺（有要求时）等。
压力管道施焊前，根据焊接作业指导书应对焊工与相关人员进行技术交底，并做好技术交底记录。
对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
3.2 对材料的要求被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
,.焊接通用工艺压力管道安装2013-08-01 发布 2013-08-01实施xxxxxxxxxxxxxxxxxx 发布编制：2013年 08 月 01 日审核：2013年 08 月 01 日批准：2013年 08 月 01 日1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《低合金钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T4242-2011 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，对合金钢做抗裂敏感性试验，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺参数、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
压力管道通用焊接工艺规程（GD01）
1.总则
本规程适用于按SH3501-2002《石油化工剧毒、可燃介质管道施工及验收规范》、GB50235-97《工业金属管道规程施工及验收规范》及GB50236《现场设备、工业管道焊接工程施工及验收规范》等标准施工验收的20、20G、Q235-A、20R、16Mn、16MnR等碳钢及其与20、20G、Q235-A、20R、16Mn、16MnR之间的管道焊接。
本规程编制所依据的焊接工艺评定号：
所有参加焊接的焊工，均必须按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，并取得相应的焊工资格。
2.焊前准备
坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。
3.焊接
定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.
不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。
氩弧焊焊接时，使用氩气的纯度应在﹪以上，含水量小于50mm/L。
在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。
有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。
管径DN≥60mm的对接焊缝，骑座式角对接缝全采用手工钨极氩弧焊，其它焊缝可采用氩弧焊打底，手工电弧焊盖面；也允许采用手工电弧焊打底（设计图样或用户要求氩弧焊打底外），但施焊者必须具备相应不带垫的焊工合格项目，其焊接工艺参数见下表：
在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
现场焊接必须设置有效的挡风、防雨、雪侵袭的临时工棚。
管道焊接时，应采取措施防止管内成为风道。
马鞍口、角焊缝焊角高度不得小于支管壁厚，且焊接层次不得小于2层，并且具有圆滑过渡到母材的几何形状。
焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净。
4.焊后检验
每条焊缝的附近应按规定作施焊焊工代号标识，同时还应注明该管线的管线号、焊缝编号等。
焊缝的外观检查应按相应标准进行，其尺寸、形状及表面允许的缺陷应符合相应规定。
规定焊接接头无损检测应严格按相应管道标准执行。
5.焊缝返修
缺陷消除采用角向砂轮打磨，直到磨出缺陷为止，经外观检查确认无缺陷，并修磨成利于焊接的缓坡形；对于裂纹等线性缺陷，还须经反复着色检验确认缺陷已被清除后方可补焊。
返修时采用与正式焊相同的焊接工艺。
同一部位的返修次数不得超过三次，返修部位应按原检测方法进行检验，合格标准同原规定。
