橡胶帘子布的成型方法(一)橡胶帘子布的成型简介橡胶帘子布是一种具有良好柔韧性和耐磨性的材料，常用于汽车制造、建筑工程等领域。
本文将详细介绍橡胶帘子布的成型方法，帮助读者了解其中的各种技术和工艺。
1. 压延法•将橡胶帘子料平铺在压延机上，经过传动器的带动，进行连续的压延操作。
•压延过程中，通过对辊对橡胶帘子料进行挤压和拉伸，使其成型。
•该方法适用于较薄的橡胶帘子布，能够快速且精确地控制成型厚度和尺寸。
2. 模压法•制备一个模具，将橡胶帘子料放入模具中。
•通过加热和加压的方式，使橡胶帘子料与模具完全接触，并通过热胶粘结成型。
•模压法适用于各种形状和厚度的橡胶帘子布成型，能够精确控制成型尺寸。
3. 挤出法•将橡胶帘子料放入挤出机中，经过高温和高压的处理，通过模具的形状和挤压动力，将橡胶帘子布挤出成型。
•挤压过程中，橡胶帘子布会经历拉伸、冷却和切割等步骤，最终成型。
•挤出法适用于橡胶帘子布的连续生产，速度快且成本较低。
4. 焊接法•利用高频或热气焊接设备，将橡胶帘子料的边缘进行熔接和焊接，形成完整的成型。
•焊接法适用于大尺寸或特殊形状的橡胶帘子布，可以确保其边缘的牢固性和密封性。
5. 拉伸法•将橡胶帘子料固定在两个固定点上，通过机械力的拉伸，使其成型。
•拉伸法适用于柔软的橡胶帘子布，通过拉伸能够使橡胶帘子布呈现出所需的形状和尺寸。
结论根据橡胶帘子布的形状、厚度和应用需求，可以选择不同的成型方法。
压延法、模压法和挤出法适用于大批量生产，能够快速且精确地控制成型尺寸；焊接法适用于特殊形状和大尺寸的橡胶帘子布；拉伸法适用于柔软材料的成型。
在实际生产中，根据具体需求选择合适的成型方法，可以提高生产效率和产品质量。
以上就是关于橡胶帘子布成型方法的详细介绍，希望对读者有所帮助。
谢谢阅读！（注意：该文章为一篇关于橡胶帘子布成型的虚构文章，内容仅供参考。
）。

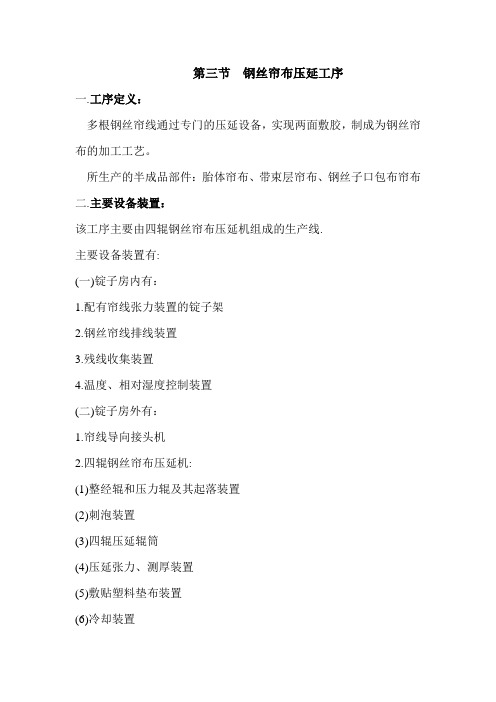

第三节钢丝帘布压延工序一.工序定义：多根钢丝帘线通过专门的压延设备，实现两面敷胶，制成为钢丝帘布的加工工艺。
所生产的半成品部件：胎体帘布、带束层帘布、钢丝子口包布帘布二.主要设备装置：该工序主要由四辊钢丝帘布压延机组成的生产线.主要设备装置有:(一)锭子房内有：1.配有帘线张力装置的锭子架2.钢丝帘线排线装置3.残线收集装置4.温度、相对湿度控制装置(二)锭子房外有：1.帘线导向接头机2.四辊钢丝帘布压延机:(1)整经辊和压力辊及其起落装置(2)刺泡装置(3)四辊压延辊筒(4)压延张力、测厚装置(5)敷贴塑料垫布装置(6)冷却装置(7)储布装置(8)定中心装置(9)储布张力装置(10)横向定长裁断装置(11)双工位卷取装置(12)温控装置(13)操作控制系统3.胶料执喂料的加工设备(1)两台粗炼、一台细炼、一台供胶的开炼机组成.(2)带有金属探测装置的供胶输送带三.工艺流程简述将锭子房内挂在锭子架上的钢丝帘线拉出→在排线装置上排线→钢丝帘线导向接头（也可不接头）引出锭子房→排列在整经辊上→通过压力辊→进入四压延辊筒的2#和3#的辊筒间隙两面同时敷胶→测厚装置对钢丝帘布测厚→钢丝帘布两面敷贴专用的塑料垫布→经冷却辊筒冷却→在储布装置中储布→定中心装置定中心→裁断装置将钢丝帘布定长横向裁断→卷取装置将钢丝帘布卷成大卷。
四.钢丝帘布的质量标准：1．钢丝帘布无缺胶露线2．钢丝帘布无劈缝和并叠线3．钢丝帘面表面无杂质、无自硫胶、无喷霜4．钢丝帘布压延密度公差：±2根/100mm。
5．钢丝帘布压延厚度的不对称度最大0.1mm6．钢丝帘布无边部露线、无挤压变形。
7．钢丝帘布厚度公差：±0.1 mm8．卷取的钢丝帘布与卷轴的中心偏差不大于4 mm9．钢丝帘布卷取不偏歪，偏歪不大于3 mm五.钢丝帘布压延的工艺条件1．锭子房（1）按钢丝帘线到货时间的先后顺序使用。
（2）钢丝帘线锭子的包装容器必须完好无损，包装箱和桶内都要放入规定一定数量的干燥剂。
帘布压延生产工艺综述帘布压延是一种常见的纺织品生产工艺，通过将纱线或织物经过压延机压榨加工，使其形成一种平整、紧密的织物结构。
这种工艺被广泛应用于帘布制造，可以改变织物的外观和手感，提高其质量和附加值。
帘布压延工艺的基本原理是利用机械力将纱线或织物经过多次挤压和拉伸，使其压缩和整理。
在压延过程中，首先将纱线或织物送入压延机，通过一系列辊子的挤压和拉伸，使其逐渐变薄、变宽。
同时，还可以通过调整辊子的压力、速度和角度等参数，控制织物的拉伸程度和表面纹理。
最后，经过一段时间的压延，压延出来的织物可以得到一种平整、紧密的效果。
帘布压延工艺具有以下几个优点。
首先，压延可以增加纺织品的稳定性和平整度，使其不易变形和起皱。
这对于帘布这种需要具有良好外观的产品来说尤为重要。
其次，压延可以提高织物的柔软度和手感，使其更加舒适和适合使用。
再次，压延还可以改变织物的光泽度和纹理，增加产品的视觉效果和美感。
最后，压延还可以增加织物的密度，改善织物的性能，如抗拉强度、耐磨损性等。
然而，帘布压延工艺也存在一些不足之处。
首先，由于压延机需要对织物进行多次挤压和拉伸，所以会对纱线或织物造成一定的损伤。
这可能导致纱线断裂和织物破损等质量问题。
其次，由于压延机的设备和技术要求较高，对操作人员的要求也较高，所以人工成本较高。
再次，由于帘布需要经过一定时间的压延才能达到理想的效果，所以生产周期较长，影响了生产效率。
最后，由于压延机的设备投资较大，维护成本也较高，所以对于小型企业来说，可能存在一定的经济压力。
综上所述，帘布压延工艺是一种重要的纺织品生产工艺，在帘布制造中应用广泛。
通过调整压延机的参数和工艺，可以改变织物的外观和手感，提高其质量和附加值。
然而，帘布压延工艺也存在一些问题，需要进一步优化和改进。
钢丝帘布或纤维帘布压延的操作工艺设计1. 前言尽管压延机的使用已有200年的历史，但从工艺观点来看，对压延过程的集中试验却进行的不多。
与压延过程密切有关的是产品质量。
压延制品的宽度上的厚度差别和长度上的厚度变化以及帘线密度分布决定了产品的质量，而对于大尺寸的制品来说，取决于加工参数。
如在轮胎工业中钢丝帘布或纤维帘布贴胶所要求的典型的数据如下：截面厚度： 0.4～2.5 m宽度： 900～1450 mm；士0.5 mm/m(每米压延的材料在宽度上为0.5 mm)孔隙率：不允许气泡：不允许帘线密度帘线的数目：在10cm内为0～150根帘线有缺陷的帘线：对于纤维帘线，在10cm内为3根帘线对于钢丝帘线，在10cm内为1根帘线偏心度：最大为0.01 mm面密度：士50 g/m帘线应力：达2000 kg帘线应力中的差别：在压延方向和垂直方向上为士25 kg如同产品质量与压延参数的密切关系一样，本文以定性方式阐述其目的。
对此，介绍一种有说服力且简化的压延机模式。
这种模式说明压延机辊隙范围内形成的压力作为胶料粘度、压延机辊隙的宽度、压延速度、压延机辊隙前后堆积胶的高度以及几何尺寸的函数。
典型的钢丝压延与纤维帘布压延的总体布置可借助压延机模式的结果加以说明。
2. 两个辊筒之间的间隙中的流动过程压延过程可以作为牵引与压力流动过程的组合来进行说明。
通过压延机的辊筒转动，将胶料牵引通过压延机辊隙。
牵引胶片的厚度不仅是由辊筒间隙的净高来决定，而且也是由胶料的粘弹特性来决定的。
在两个相互平行排列的辊筒之间的间隙中的流动过程如图1所示。
两个相互并列与相互平行排列布置的辊筒将胶料在压延机辊隙的狭窄范围内牵引通过辊隙。
这一流动过程在很大程度上是呈收敛式的，这意味着将形成一种较高的压力。
一部分被牵引的胶料将通过流动压力而被撞回。
而辑隙中的压力将在辊隙中产生一种力，并以此导致了辊筒变形。
有关压延机辊隙中的流动过程的第一个模式己作过介绍。
钢丝帘布压延制造工艺子午线轮胎的胎体、带束层、子口布所用的钢丝帘布是由钢丝帘布压延工序制造的该工序是在子午线轮胎的整个生产工艺中属于质量要求高、设备精密的一个重要工序。
钢丝帘线通过专门的压延设备实现两面挂胶成为钢丝帘布的加工工艺过程称为帘布压延。
子午线轮胎成品的使用质量与其骨架材料的胎体、带束层的制造质量直接密切相关。
胎体帘线排列不均或帘线重叠易造成轮胎使用中爆破钢丝帘布压延是将钢丝和胶料同时通过压延或挤出的方法制成覆胶帘布。
1、四辊S型钢丝帘布压延机联动线结构特征从生产工艺的角度来说压延机的控制系统分为张力控制系统厚度控制系统辅助系统等三大部分。
1张力系统由钢丝锭子张力控制系统、生产线直流拖动系统和储布架液压系统等构成厚度控制系统有厚度测量系统、辊距调节系统、辊弯曲及轴交叉构成辅助控制系统由温度控制系统、积胶控制系统、卷取定中装置、压延机润滑系统、主机压力辊伺服等构成张力系统。
压延机张力控制的如何是直接影响钢丝布质量的重要因素之一。
因此在整个控制系统中张力控制系统占了较大的比重。
以主机3辊为准可将压延机的张力控制分为压延前和压延后的张力控制。
压延前张力有气动式张力控制装置控制通过调节压缩空气回路的减压阀控制钢丝锭子的导开张力。
压延机后的张力控制分为三段由上位机和PLC控制。
①冷却辊段张力该张力是由冷却辊直流电机和主机3辊直流电机的设定速度差产生的。
由于钢丝的伸张率很小因此可忽略钢丝的伸长变形和传动机构的打滑现象压延生产线各点的实际线速度是一致的均等于钢丝的导开速度冷却辊段采用闭环张力控制张力传感器将测量的实际张力值转换成电信号送给数字式显示仪表张力显示仪表一方面显示张力值一方面将传感器采样的电信号与上位机送来的张力设定值进行PID微积分比列运算其结果用于调节冷却辊直流电机的速度从而改变该段的张力。
②帘布架段张力该段张力由储布架液压系统产生由两个大的液压缸拉动储布的浮动辊向上运动绷紧钢丝帘布以产生张力。
钢丝帘布或纤维帘布压延的操作工艺设计
1. 前言
尽管压延机的使用已有200年的历史,但从工艺观点来看,对压延过程的集中试验却进行的不多。
与压延过程密切有关的是产品质量。
压延制品的宽度上的厚度差别和长度上的厚度变化以及帘线密度分布决定了产品的质量,而对于大尺寸的制品来说,取决于加工参数。
如在轮胎工业中钢丝帘布或纤维帘布贴胶所要求的典型的数据如下:
截面厚度: 0.4～2.5 m
宽度: 900～1450 mm; 士0.5 mm/m(每米压延的材料在宽度上为0.5 mm)
孔隙率: 不允许
气泡: 不允许
帘线密度帘线的数目: 在10cm内为0～150根帘线
有缺陷的帘线: 对于纤维帘线,在10cm内为3根帘线
对于钢丝帘线,在10cm内为1根帘线
偏心度: 最大为0.01 mm
面密度: 士50 g/m
帘线应力: 达2000 kg
帘线应力中的差别: 在压延方向和垂直方向上为士25 kg
如同产品质量与压延参数的密切关系一样,本文以定性方式阐述其目的。
对此,介绍一种有说服力且简化的压延机模式。
这种模式说明压延机辊隙范围内形成的压力作为胶料粘度、压延机辊隙的宽度、压延速度、压延机辊隙前后堆积胶的高度以及几何尺寸的函数。
典型的钢丝压延与纤维帘布压延的总体布置可借助压延机模式的结果加以说明。
2. 两个辊筒之间的间隙中的流动过程
压延过程可以作为牵引与压力流动过程的组合来进行说明。
通过压延机的辊筒转动,将胶料牵引通过压延机辊隙。
牵引胶片的厚度不仅是由辊筒间隙的净高来决定,而且也是由胶料的粘弹特性来决定的。
在两个相互平行排列的辊筒之间的间隙中的流动过程如图1所示。
两个相互并列与相互平行排列布置的辊筒将胶料在压延机辊隙的狭窄范围内牵引通过辊隙。
这一流动过程在很大程度上是呈收敛式的,这意味着将形成一种较高的压力。
一部分被牵引的胶料将通过流动压力而被撞回。
而辑隙中的压力将在辊隙中产生一种力,并以此导致了辊筒变形。
有关压延机辊隙中的流动过程的第一个模式己作过介绍。
另外,有一个较精确的模式,其发表比第一个模式更早一些。
辊隙中的力是与辊筒之间的间距成反比的,因为胶料具有一种剪切变形的性能。
所以看起来这两个模式似乎是不能实现的。
这一段落的目的在于介绍压延机辊隙中的流动所用的一种模式,而这种模式是从乘寡定律出发的。
因此,这种模式仍被看成为等温线。
从而得出的下列情况是:
·涉及到带有对称辊筒的一台两辊压延机;
·辊隙中的力导致辑筒弯曲,使这些辑筒不能转动;
·胶料具有一致的温度。
加热可根据胶料的粘度特性确定;
·辊隙中的堆积胶与辊筒的直径相比是很小的;
·胶料的流变特性可以通过众所周知的乘幂定律加以说明;
·数值h(x)说明了通过y=0所得的面积与一个辊筒的表面之间的间隙。
3. 辊筒中高度的补偿方法
从图2～图8(略)中清楚地表明,所有的参数对压延过程和压延的产品有显著的影响。
而压延
速度似乎对压延性能的影响很小。
尽管对与粘度有关的加热忽略不计,但可看到,胶料温度的变化(以及由此产生的不同粘度)将明显导致产品质量的不均匀性。
从模式看出,与粘度值有明显的关系。
较高的压力将对邻近的压延机辊筒发生作用并导致压延的产品沿横向有一定的厚度梯度。
由于粘性力而通过辊筒弯曲所造成辍筒表面的整个移动y(z),用下式能计算出近似值:
式中:E-材料的弹性模数,即辊筒是由此而制造的(这里为210Gpa)
J-辊筒的惯性矩
b-辊筒的边缘与辊筒轴承边缘之间的间距
Z-与辊筒心轴平行的坐标与辊筒的边缘有关
J可通过下式得出:
式中:
Do-压延机辊筒外径
Di-压延机辊筒内径
由于辊筒弯曲而引起在辊筒之间的净间隙增大可以完全进行补偿,即将外部弯曲力带到辊筒,心轴的外部两端上。
如果作用力导致了一辊筒弯曲,即辊筒超过了一定的变形值,则厚度梯度有可能会超过所要求的最大值。
这意味着一台压延机须用规定的特殊装置对辊筒弯曲进行补偿。
这些装置是: ·辊筒轴交叉调节装置
·辊筒预弯装置
·辊筒中高度
由于两个辊筒的心轴在压延的胶片表面上相互进行交叉调节,故可以对辊筒弯曲局部进行补偿。
如果Co表示辊筒轴交叉的调节,则在使用Pythagoras定理的情况下产生辊筒的净间距YCA(Z)用下式求出:
辊筒W的整个宽度为1600mn,而其外径D为650mm(内径D1为350mm)。
Z表示与辊筒平行的坐标并且涉及到辊筒的一个边缘。
实际上,辊筒轴交叉的正确调节能够对通过在辊隙内的力所引起的辊筒变形进行补偿。
从理论上讲,对辊筒弯曲进行圆满的补偿也可以借助于预弯装置。
如图2所示。
若使用现代的压延生产线,则将列出迄今为止两种方式的补偿装置。
此外,对于宽幅压延机辊筒的挠度补偿,通常是在正常的工作条件下来用中高度。
而中高度的特殊细节部分可借助于推荐的理论来了解。
由于在压延机辊隙内的最小作用力是在辊筒之间的较大净间距的调节情况下,带有较小堆积胶以较低的压延速度以及在使用一种具有较低粘度的胶料情况下进行的,故规定的辊筒中高度适用于这些情况。
此外,辊筒预弯装置和辊筒轴交叉调节装置也适用于对辊筒挠度的补偿。
纤维帘布与钢丝帘布贴胶用一条压延联动线从理论分析得出,钢丝帘布与纤维帘布压延须符合下列条件:
·恒定与连续向辊隙喂料;
·胶料保持恒定的温度;
·帘线张力要尽可能低,但也要保持有足够高的应力,以保证帘线进行均匀的分配;
·至少可以进行三级调节;
·帘线密度用控制装置;
·补偿压延机辊筒挠度,除了采用预弯装置和轴交叉调节装置之外,还应设有辊筒中高度;
·厚度控制装置;
·应降低张力峰值;
·要避免单个加料之间的胶料粘度的波动;
·要避免在压延速度中的较强烈的变化。
图3表示带有胶料的纤维帘布与钢丝帘布压延贴胶的总布置。
该压延生产线的核心部分是S形四辊压延机。
帘线是在中间辊筒间隙内进行贴胶的。
两个胶片将从上辊隙与下辊隙中拉出后通过中间辊隙。
一般来说,在2号辊与3号辊设有预弯装置用于补偿在辊隙2中所产生的力:在1号辊和4号辊上设有轴交叉调节装置。
在压延机的前辅机上设有蓄布器,以使压延过程连续进行,即一个帘布卷的末端与新帘布卷的前端相连接。
除辊筒弯曲及在压延制品上产生不同的厚度差别之外,帘布贴胶时,压延间隙中会产生较高的压力,以致使压延胶片中的帘线会出现不均匀的排列。
但应指出的是,压延对帘布或钢丝帘布贴胶时所产生的帘线张力是可以避免的。
如果处理不好,帘线张力将会导致某些帘线伸长。
另外,为了避免出现收缩现象,须将较高张力帘线的贴胶时间尽可能缩短。
压延机前后辅机的主要任务是,使给定的帘线张力保持恒定。
为了尽可能使帘线保持较低的张力,帘线张力可分3～5个阶段进行调节。
在纤维帘布压延的前辅机上进行一次或两次调节,在压延机区段上进行一次调节,在压延机的后辅机上进行一次或两次调节。
为了使每根钢丝帘线的张力保持恒定,将钢丝帘线以卷筒方式单独进行提供,并把钢丝帘线放到筒子架室的每个锭子轴上,钢丝帘线从导开装置导开,并采用控制钢丝帘线导开的制动装置。
只有在压延机区段内,帘线才有足够高的张力,因为要阻止胶料在压延机辊隙范围内流动所产生的压力。
对此,可借助于局部较高的帘线张力来获得均匀的帘线密度。
图4表示一条现代压延联动线(生产宽度为1450mm)进行不同纤维帘布贴胶时,沿压延宽度方向的厚度偏差。
