工控机的参数规格

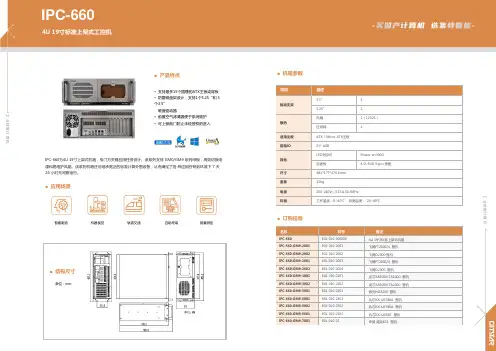

GM9-1611-01■产品特点•支持最多15个插槽的ATX主板或背板•防震磁盘架设计，支持1个5.25“和 3个3.5”磁盘驱动器•前置空气滤清器便于系统维护•可上锁前门防止未经授权的进入IPC-660为4U 19寸上架式机箱，专门为关键应用任务设计。

该系列支持 GM0/GM9 系列母板，高效切换电源和易维护风扇。

该系列机箱还可继承宽泛的标准计算外围设备，从而满足了各种应用在苛刻环境下 7 天24 小时无间断运行。

■应用场景智能制造机器视觉轨道交通自助终端测量测控■结构尺寸单位：mm■机箱参数项目描述驱动支架3.5〞 35.25〞 1散热风扇1（12025）过滤网 1适用主板ATX / Micro ATX主板前面IO 2个 USB其他LED指示灯Power on,HDD后面板8 D-SUB 9-pin 预留尺寸482*177*470.6mm重量15kg电源200-240V~,3.15A,50-60Hz环境工作温度：0~40℃存储温度：-20~60℃■订购信息名称料号描述IPC-660 801-010-000000 4U 19寸标准上架式机箱IPC-660-GM9-2001 801-010-2001 飞腾FT2000/4 整机IPC-660-GM9-2002 801-010-2002 飞腾D2000 整机IPC-660-GM9-2601 801-010-2003 飞腾FT2000/4 整机IPC-660-GM9-2602 801-010-2004 飞腾D2000 整机IPC-660-GM9-3001 801-010-2101 龙芯3A5000/7A1000 整机IPC-660-GM9-3002 801-010-2102 龙芯3A5000/7A2000 整机IPC-660-GM9-5001 801-010-2201 海光HG3250 整机IPC-660-GM9-6001 801-010-2301 兆芯KX-U6780A 整机IPC-660-GM9-6002 801-010-2302 兆芯KX-U6780A 整机IPC-660-GM9-6601 801-010-2303 兆芯KX-U6580 整机工业控制计算机工业控制计算机■产品特点•标准19寸上架式全钢结构1.22mm镀锌板•防震磁盘架设计，支持1个5.25“和 3个3.5”磁盘驱动器•提供M.2接口，可支持SSD、WIFI(选配)模块•支持麒麟/统信UOS/Linux/Unix/Windows等操作系统IPC-610支持前部可访问风扇，支持ATX 母板或多达15槽的PICMG无源底板，抗冲击磁盘驱动器托架可支持3个3.5“和1个5.25”磁盘驱动器，独特的固定压条设计带有橡胶垫脚，可以防止卡受到冲击或振动造成的损坏。

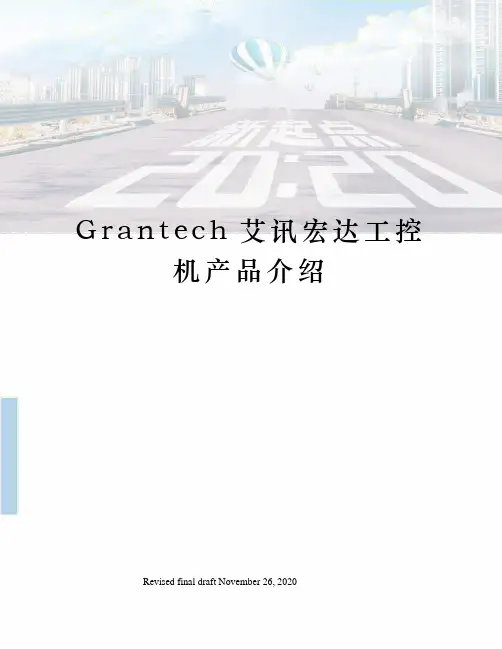

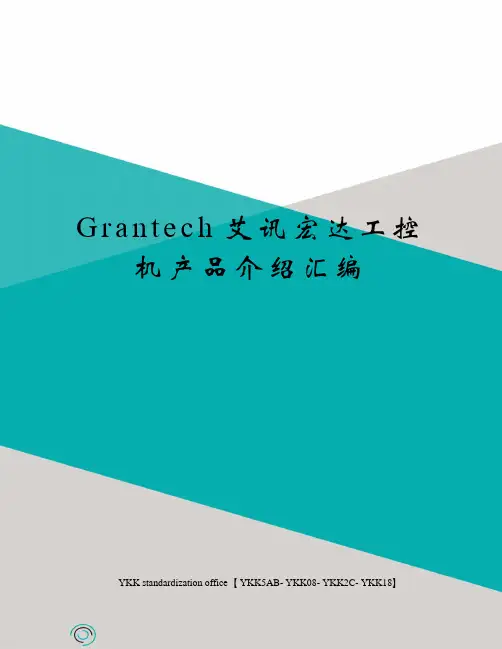

G r a n t e c h艾讯宏达工控机产品介绍汇编YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】Grantech艾讯宏达工控机产品介绍艾讯宏达科技有限公司，本着“来自台湾，立足中国”的思路不断发展，致力于为广大用户提供高品质工控产品和完善解决方案，并逐渐成长为工控机领域国内领先的专业制造商之一。

所谓IPC（Industrial Personal Computer）即“工控机”是一种即基于PC总线增强加固型的工业电脑，它可以作为一个工业控制器在工业环境中可靠运行。

其主要的组成部分为工业机箱、无源底板及可插入其上的各种板卡组成，如CPU卡、I/O卡等。

并采取全钢机壳、机卡压条过滤网，双正压风扇等设计及EMC技术以解决工业现场的电磁干扰、震动、灰尘、高/低温等问题。

工控机广泛应用于工业自动化、智能交通、轨道交通、金融自动化、多媒体播放、网络安全、电力、通讯、监控、医疗、军工等领域。

公司主要产品有：工业计算机(IPC)系列、嵌入式工业计算机（EPC）系列、嵌入式工业计算机（UFO）系列、无风扇工业平板电脑（UFP）系列、一体化工作站系列。

工业计算机(IPC)系列有:全长CUP卡：、工业母板、工业机箱与一体化工作站、工业底板、原装整机、工业便携机。

嵌入式工业计算机（EPC）系列:Mini-ITX、寸嵌入式主板、EPIC嵌入式主板、防火墙主板。

嵌入式无风扇计算机（UFO）系列：超薄型UFO6355H系列、通用型UFO6366H系列、扩展型UFO6377系列。

无风扇工业平板电脑（UFP）系列：寸平板电脑、寸平板电脑、15寸平板电脑、17寸平板电脑。

公司为客户提供的工控机产品多达数百种型号规格，详细资料请登录公司网页和公司产品手册。

以下是公司部分机型为您作详细介绍：工业计算机(IPC)参数配置表型号SYS7190VGA SYS71838VGA图样CPU LGA775, Intel Core 2 Extreme / Core2 Quad / Core 2 Duo /Pentium Dual-Core / Pentium EE / Pentium D /Pentium 4 / Celeron 400 with 45nm LGA775,Core2Duo/PentiumDual-Core/Pentium EE/PentiumD/Pentium 4/ Celeron DCPU主频最大支持最大支持前端总线800/1066/1333 MHZ 667/800/1066MHZ芯片组英特尔 Q35+ICH9DO 英特尔 945GC+ICH7最大缓存12MB L2 6MB L2最大内存DDR2 4GB DDR2 4GBBIOS AMI AMI显示芯片英特尔GMA 3100 英特尔GMA 950显存最大共享384MB 最大共享224MB显示接口VGA VGA网口1个或2个英特尔82573L千兆网卡1个或2个英特尔82573L千兆网卡声卡Realtek ALC662(可选) Realtek ALC662硬盘接口4*SATAII 1*IDE/2*SATAII磁盘阵列RAID 0/1/5/10 无软驱接口无无并口1*SPPE/ECP/EPP 1*SPPE/ECP/EPP串口1*RS232/422/485 1*RS232/422/485USB 6*USB 6*USBDigital I/O 无无红外线接口无无板载SSD 无无看门狗1~255秒1~255秒电源类型AT/ATX AT/ATX操作温度0℃----60℃0℃----60℃相对湿度10％----90％10％----90％尺寸（长*宽）338mm*122mm 338mm*122mm工业计算机(IPC)参数配置表型号SYS71943VGA SYS7193VGGA图样CPU LGA775,IntelCore2Quad/Core2 Duo/Celeron with 65nm/45nm Intel Core 2 Duo / Pentium D / Pentium 4 / Celeron DCPU主频最大支持前端总线800/1066/1333MHZ 800/1066/1333MHZ芯片组英特尔 G41+ICH7 英特尔 Q35+ICH9DO最大缓存12MB L2 12MB L2最大内存DDR3 8 GB DDR2 4GBBIOS AMI Phoenix-Award显示芯片英特尔GMA X4500 英特尔GMA 3100显存最大共享1024MB 最大共享384MB显示接口VGA VGA/24 BIT LVDS网口1*Realtgek RTL8110S 千兆网卡1个英特尔82573L千兆网卡声卡Realtek ALC662 Realtek ALC262硬盘接口4*SATA/1*IDE 4*SATAII磁盘阵列无RAID 0/1/5/10软驱接口无无并口1*SPPE/ECP/EPP 1*SPPE/ECP/EPP串口1*RS232 1*RS232/422/485 1*RS232 1*RS232/422/485USB 8*USB 6*USBDigital I/O 4-in 4-out 无红外线接口1 无板载SSD 无无看门狗1~255秒1~255秒电源类型AT/ATX ATX操作温度0℃----60℃0℃----60℃相对湿度10％----90％10％----90％尺寸（长*宽）338mm*126mm 338mm*126mm工业底板参数配置表型号GTB6022/6 GTB6022/8 GTB6022/13L GTB6022/14 图样插槽总数6 8 13 14PICMG 2 2 2 2PCI 4 4 4 4ISA 2 4 8 9电源接口AT/ATX AT/ATX AT/ATX AT/ATX尺寸132mm*258mm 220mm*260mm 316mm*260mm 317mm*260mm 可搭配机箱壁挂式机箱壁挂式机箱4U机箱4U机箱订购信息6槽PICMG工业底板8槽PICMG工业底板13槽PICMG工业底板14槽PICMG工业底板工业底板参数配置表型号GTB6023/5PE GTB6023/14GPE 图样插槽总数 5 14PICMG 1 1PCI-E*16 1 1PCI-E*4 0 0PCI-E*1 1 4PCI 2 7SATA接口 2 2USB接口 4 4电源接口24+4PIN ATX 24+4PIN ATX尺寸107mm*328mm 317mm*328mm可搭配机箱壁挂式机箱4U机箱订购信息5槽工业底板14槽PICMG工业底板工业计算机(IPC)工业母板参数配置表型号SYM76901VGGA SYM76836VGA-5P图样CPU LGA775 for Core 2 Quad/Core 2Duo/Pentium Dual/Celeron processor LGA1155 for Intel? 32nm Sandy Bridge i3/i5/i7 processor，FSB 5GT/sCPU主频最大支持最大支持前端总线800/1066/1333 MHZ 533/800MHZ芯片组英特尔 Q35+ICH9R 英特尔 945GC+ICH7 最大缓存12MB L2 2MB L2最大内存DDR2 8GB DDR2 4GBBIOS Phonenix-Award Phonenix-Award显示芯片英特尔GMA 3100 英特尔GMA 950显存最大共享384MB 最大共享224MB显示接口VGA/DVI-D VGA网口2* Realtek RTL8111B千兆网卡1* Realtek RTL8111B千兆网卡声卡Realtek ALC885 Realtek ALC662硬盘接口1*IDE/6*SATAII 4*SATAII磁盘阵列RAID 0/1/5/10 无软驱接口 1 1并口1*SPPE/ECP/EPP 1*SPPE/ECP/EPP串口2*RS232 2*RS232USB 12*USB 8*USBDigital I/O 4-IN 4-OUT 无红外线接口 1 1板载SSD 无无扩展槽1*PCI-E*16 5*PCI 1*PCI-E*16 5*PCI看门狗1~255秒1~255秒电源类型AT/ATX AT/ATX操作温度0℃----60℃0℃----60℃相对湿度10％----90％10％----90％尺寸（长*宽）ATX305mm*244mm ATX305mm*244mm工业计算机(IPC)工业机箱参数配置表型号GT6145 GT6150图样系统主板工业长板或工业母板工业长板或工业母板驱动空间2个寸，2个寸驱动空间2个寸，2个寸驱动空间底板支持13槽、14槽工业底板支持13槽、14槽工业底板风扇2个80mm风扇1个120mm风扇电源1个ATX标准2U PS/2 电源1个ATX标准2U PS/2 电源前面板1个电源开关，1个复位开关，2个USB电源指示灯，硬盘指示灯1个电源开关，1个复位开关，2个USB 电源指示灯，硬盘指示灯,系统电源显示。

工控机编辑工控机（Industrial Personal Computer，IPC）即工业控制计算机，是一种采用总线结构，对生产过程及机电设备、工艺装备进行检测与控制的工具总称。

工控机具有重要的计算机属性和特征，如具有计算机CPU、硬盘、内存、外设及接口，并有操作系统、控制网络和协议、计算能力、友好的人机界面。

工控行业的产品和技术非常特殊，属于中间产品，是为其他各行业提供可靠、嵌入式、智能化的工业计算机。

目录1概述2主要分类3软件系统4主要结构5适用领域6主要特点7日常维护8发展前景9国内市场1概述工控机全称工业控制计算机，是专门为工业控制设计的计算机，用于对生产工控机过程中使用的机器设备、生产流程、数据参数等进行监测与控制。

工控机经常会在环境比较恶劣的环境下运行，对数据的安全性要求也更高，所以工控机通常会进行加固、防尘、防潮、防腐蚀、防辐射等特殊设计。

工控机对于扩展性的要求也非常高，接口的设计需要满足特定的外部设备，因此大多数情况下工控机需要单独定制才能满足需求。

2主要分类目前工控机的主要类别有：IPC（PC总线工业电脑）、PLC（可编程控制系统）、DCS （分散型控制系统）、FCS（现场总线系统）及CNC（数控系统）五种。

1、IPC即基于PC总线的工业电脑。

据2000年IPC统计目前PC机工控机（图1）已占到通用计算机的95%以上，因其价格低、质量高、产量大、软/硬件资源丰富，已被广大的技术人员所熟悉和认可，这正是工业电脑热的基础。

其主要的组成部分为工业机箱、无源底板及可插入其上的各种板卡组成，如CPU卡、I/O卡等。

并采取全钢机壳、机卡压条过滤网，双正压风扇等设计及EMC（electromagneticcompatibility）技术以解决工业现场的电磁干扰、震动、灰尘、高/低温等问题。

IPC有以下特点：可靠性：工业PC具有在粉尘、烟雾、高/低温、潮湿、震动、腐蚀和快速诊断和可维护性，其MTTR（MeanTimetoRepair）一般为5min，MTTF10万小时以上，而普通PC的MTTF仅为10000～15000小时。

工控机的大小标准全文共四篇示例，供读者参考第一篇示例：工控机是工业控制系统中的一个重要组成部分，用于监控和控制生产过程中的各种设备和机器。

随着工业自动化的发展，工控机在现代工业生产中的地位愈发重要。

而工控机的大小标准则是工控机设计中一个重要的考虑因素，不同大小的工控机适用于不同的场景和需求。

工控机的大小标准通常包括以下几个方面：尺寸、重量、散热设计和扩展性。

尺寸是指工控机的长、宽、高等尺寸参数，合适的尺寸可以更好地满足不同场景下的空间要求。

在空间有限的工作环境中，需要尺寸较小的工控机，而在空间充裕的场景下，则可以选择尺寸较大的工控机。

重量是指工控机本身的重量，重量轻的工控机更易安装和移动，适用于需要频繁调整位置的场景，而重量较重的工控机则更稳定，适用于固定安装的场景。

散热设计是指工控机在运行过程中产生的热量的散热方式，良好的散热设计可以确保工控机在长时间高负荷运行时不过热，从而延长工控机的使用寿命。

不同大小的工控机通常采用不同的散热设计方案，以适应不同的散热需求。

扩展性是指工控机的硬件扩展能力，包括支持的接口类型和数量、扩展插槽的设计等。

一台好的工控机应具有较多接口和扩展插槽，以满足不同工业应用场景的需求。

根据以上几个方面的考虑，工控机通常可以分为几种不同大小的标准。

在工控机领域中，尺寸通常以英寸（inch）为单位。

常见的工控机尺寸包括3.5英寸、5.25英寸、7英寸、10.4英寸、15英寸等。

这些尺寸标准通常是指工控机的显示屏大小，与整体尺寸和重量有一定对应关系。

3.5英寸工控机通常是指嵌入式工控机，尺寸小、功能简单，适用于一些较为简单的工业控制应用。

5.25英寸工控机通常是指一般工控机，常用于较为复杂的工业控制系统中。

7英寸、10.4英寸、15英寸等工控机通常是指触摸屏工控机，通常用于一些需要人机交互的工业自动化应用中。

工控机还可以按照其重量来分类，通常可以分为轻型工控机、中型工控机和重型工控机等。

上海霍比引进的德国原装进口集成的工业计算机IPC的全高清TFT-LCD工业显示屏72’’7*24小时持续运转和操作工业防护等级IP54免维护集成带LED背光灯高度防眩光安全玻璃上海霍比自动化的WE.TEC纯平LCD工业级液晶显示屏是集成工业计算机（IPC）的智能终端。

设计7*24小时运行，这种嵌入式解决方案为网络应用程序提供了一个非常可靠的平台。

远程监控控制不仅允许监测和显示设置（如：待机，亮度和对比度等），而且还包括一些信息（如：温度，保养状态等）。

为方便维护控制，所有显示屏预装Windows Standard 7 embedded操作系统和软件控制工具。

LCD/TFT 屏幕:屏幕对角线183 cm (72″)16:9 格式画面有效屏幕尺寸：1595mm(宽) x 897mm (高)最大分辨率：1920 x 1080 像素，全高清亮度：700 cd/m²（典型值）对比度：1200：1（典型值）16.7 Mio.Colours视角：178°（典型值）电源：115/230VAC, 60/50Hz外观:Robust, 铝粉涂层外壳，RAL 9006白色铝工业防护等级IP54VSG前端安全玻璃高度抗眩光处理安全玻璃顶端出线连接工业电源:集成一体的，工作温度+5°C 至+45°C尺寸和重量（无包装）:尺寸：宽1734mmx高1036mmx厚175mm重量：105kg+/-5%软件:IPC版本：MS Windows Standard7 embedded englishALC调节：YES（传感器）系统监控：软件自动背光调节，SMNP协议等相关标准及规范:低电压指令：2006-95-E CEMC执行：2004-108-ECEN61000-6-4, EN55022 class A, EN61000-6-2, EN55024, EN61000-3-2, EN61000-3-3WEEE：2002-96-ECROHS：2002-95-EC安全：EN60950-1IP防护等级：EN60529主要技术特点：对应用于7*24小时操作和静态图像工业系统的显示屏的典型要求是非常苛刻。

贵阳 贵州省贵阳市南明区花果园后街 彭家湾E7栋（国际金融街1号） 14楼01&02室 电话：(0851) 8551 0310
昆明 云南昆明市北京路155号 红塔大厦1204室 电话：(0871) 6315 8080
西安 西安市高新区锦业一路11号 西安国家服务外包示范基地一区D座3层 电话：(029) 8831 9898
哈尔滨 黑龙江省哈尔滨市南岗区红军街15号 奥威斯发展大厦30层A座 电话：(0451) 5300 9933
华西区
成都 四川省成都市高新区拓新东街81号 天府软件园C6栋1/2楼 电话：(028) 6238 7888
重庆 重庆市渝中区邹容路68号 大都会商厦18层1807-1811 电话：(023) 6382 8919
样本中涉及的所有名称可能是西门子公司或其供应商的商标或产品名 称，如果第三方擅自使用，可能会侵犯所有者的权利。
智能创新 辉煌再造

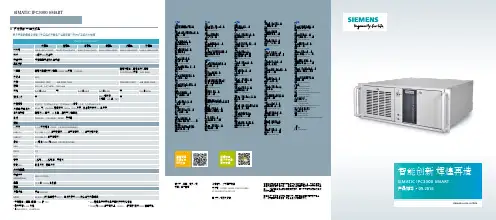

SIMATIC IPC3000 SMART 产品样本 • 09.2016
/fom
SIMATIC IPC3000 SMART
产品概述
自1986年第一台工控机诞生以来，西门子已经积累了二十多年的工控机研发生产经验，成为专业的工控机供应商。同时，西门子 始终坚持不断创新，为全球客户提供坚固可靠的IPC产品。西门子非常关注中国工控机用户，为了更好的满足中国用户需求，继宜 控系列工控机在中国成功推出后，西门子推出全新一代国产化工控机产品SIMATIC IPC3000 SMART。作为西门子SMART产品家族 重要一员，该产品兼具西门子工控机优良品质与SMART产品的高性价比，能够帮助客户提升品牌价值的同时进一步降低成本，由 于该产品的生产与售后皆实现了本土化，用户可以享受到更短的货期和更便捷的售后服务。

工控机技术要求
一、物资名称及规格型号
二、使用范围及环境
1.主扇风机房后台监控。

2.24小时连续稳定运行。

三、主要技术参数及要求
1.处理器：i7-8700。

2.内存：32G。

3.硬盘类型：固态硬盘，硬盘容量：1T。

4.光驱：先锋DVD刻录光驱。

5.网卡：两个
6.机箱：标准4U机箱
四、证件要求
技术资料：配置清单、产品合格证、说明书等。

五、包装及运输要求
1.包装要求：符合国家包装标准或行业标准包装，有利于保护产品，并满足绿色环保要求。

2.运输方式：汽运到货，供应商应承担运输过程中造成的人员伤害及货物安全风险责任，保证产品在运输过程中及产品质量本身不会对环境造成污染。

六、供货及售后服务要求
质保期为12个月（质保期为验收合格后算起），在质保期内，因乙方产品质量问题造成的损坏由乙方无偿负责维修或更换；因甲方使用等原因造成的设备损坏，由甲方通知乙方派人处理，甲方承担费用。

交货日期及地点：签订合同后30日内完成设备制作交货。

ABOX-700高端领域，颠覆传统的低功耗模式。

全面支持最新Intel 桌面酷睿i3/i5/i7多核桌面平台处理器，最高支持16GB DDR3笔记本内存。

整机采用无线缆设计，主板功能和内部布局完全根据高可靠应用需求而设计。

整机外观采用工业流线型设计，采用铝合金材质内部全封闭结构。

超大面积铝鳍片，配合热导管与PWM 辅助调速风扇的结合，提供更高效率更静音的散热方案，完美解决95W 发热功耗,使其承受严苛工业现场应用。

系列挑战第三代BOX嵌入式工控机型号ABOX-700BOX embedded computer它是一个模块它更是一台拥有强大心脏的工业级嵌入式工控机IT IS A MODULEBUT IT IS A POWERFUL HEART INDUSTRIAL EMBEDOEDCOMPUTER机构参数箱体结构铝型材箱体结构，具有良好的抗震性和抗冲击性表面处理硬质阳极氧化处理，抗刮擦安装方式嵌入式和VESA 壁挂式安装散热系统整机PWM 辅助风扇散热系统电源输入I3 60W/ I5 65W/ I7 95W 最大功耗重量总体尺寸298*205.5*82.5mm （宽高深） 颜色银色内存 最大容量32GB ，DDR3-1066/1333/1600支持网口 2*Intel PCI-E NICS WG82583V for 1000Mbps, 音频 Realtek ALC6625.1 channel HDA Codec,Support MIC/Line-out Ports USB5个端口个具有静USB2.0，4USB2.0/3.0兼容端口8KV 电保护串口 4RS232，2RS232/485选串口,个串口个可GPIO 3输入，3输出通道通道看门狗0~255编程设置秒可选配I /O 口132PCI PCIEx8支持PCIEx1功能1675104527mm 个位或1个插槽(卡,支持扩展卡最大尺寸为:.长*.宽*厚)DC 12V/19V 输入3.5kg RS485端口采用600W 浪涌保护和8KV 静电保护Rj45端口具有防雷,浪涌和15KV 静电保护环境参数工作温度-20℃~60℃存储温度-40℃~80℃相对湿度10~95%@ 40℃振动50~500Hz,1.5g,0.15mm 冲击10g(11ms)操作系统windows xp windows7 windows8 linux工程图（示例图）选型指南：例 ABOX-700-00-I3-4G -500扩展CPU 内存硬盘可选代号:C;L ;P ;E（C 、L 二选一, P 、E 二选一 ，00为不选）C :表示扩展4个RS232串口L :表示扩展4个千兆网口P :表示扩展1个PCI 32bit 插槽E:表示扩展1个PCI-E X8 插槽可选代号:G;I3;I5;I7（以Intel 3代处理器为主）G :表示奔腾双核处理器I3:表示I3双核4线程I5:表示I5四核4线程I7:表示I7四核8线程可选代号:2G ;4G;8G ;16G2G:表示2G DDR3 内存4G :表示4G DDR3 内存8G :表示8G DDR3 内存16G :表示16G DDR3 内存可选代号:500;1TB ;2TB 16G ;32G ;64G ;500:表示500G 机械硬盘1TB :表示1024G 机械硬盘2TB :表示2048G 机械硬盘16G :表示16G 固态硬盘32G :表示32G 固态硬盘64G :表示64G 固态硬盘ABOX-700---- 可选代号:7007:表示7系列嵌入式工控机7系列标准配置CPU :I 系列3代桌面处理器芯片组:B75平台显示： VGA HDMI 多模式双显异显网络：2个 82583v 千兆网卡音频：Realteak HD AudioUSB:4个USB3.0 5个USB2.0内置1个2.0串口：6个RS232（COM1~COM2支持RS485带光电隔离）GPIO :6通道PS/2:键盘接口扩展:1个MINI -PCIE 电源输入:DC12V 或19V。

研华嵌入式板卡（PCM-3362 PC/104）
产品简介 PCM-3362 同类产品：PCM-3343，PCM-3355，PCM-3362，PCM-9375，PCM-9362，PCM-9588，
PCM-9562，PCM-4381
研华嵌入式平板电脑（PPC-L157T）
产品简介 PPC-L157T
要求安装空间非常小的系统集成商和最终用户而言是理想的一种壁挂式工业机箱，兼容 PC ／AT 系统，它有一个6槽的底板和200W 的电源。由于它的宽度仅仅只有6.8英寸，所以它能 够很容易的通过支架固定在一个面板或者墙壁上
IPC-6608【参数】
◆用于工业应用的驱动器防振安装 ◆高压冷却风扇，支持各种冷却和流线型通风装置 ◆2个前端抽取5.25"半高磁盘驱动器和1个3.5"软驱 ◆带8槽 ISA 或 ISA／PCI 底板 内容介绍 IPC-6608是一款8槽，台式／壁挂式容错型工业计算机机箱，ISA／PCI 无源底板，能安 装8个全长卡。具有2个前抽取5.25"半高驱动器以及一个3.5"软驱的安装位置。强力的冷却风 扇。驱动器安装支架的抗震设计。 平板电脑（PPC-L128T）
其它设备：网卡10-100M、声卡、串口扩展卡等可选装。 产品特点 IPC-610-H 是 4U 高 14槽机架安装工业整机，专为任务关键应用而设计。通用 14槽 无源底板4个 PCI、8个 ISA、带 PFC（功率因数补偿）电源的高效 300 W ATX 和易于维护 的双冷却风扇。机箱前面板上的系统状态 LED 指示灯可显示电源、硬盘和系统电压的运行 情况。所有这些特点使 IPC-610-H 成为性价比最佳和总价最优的选择。 产品配置：可选装 IPC-610（AIMB-763VG／E5300／1G／160G／DVD／KB／MS） IPC-610（PCA-6006／P4 2.8／1G／160G／DVD／KB／MS） IPC-610（PCA-6010／双核2.6／2G／250G／DVD／KB／MS） 以上研华工控机大量现货，欢迎前来询价！

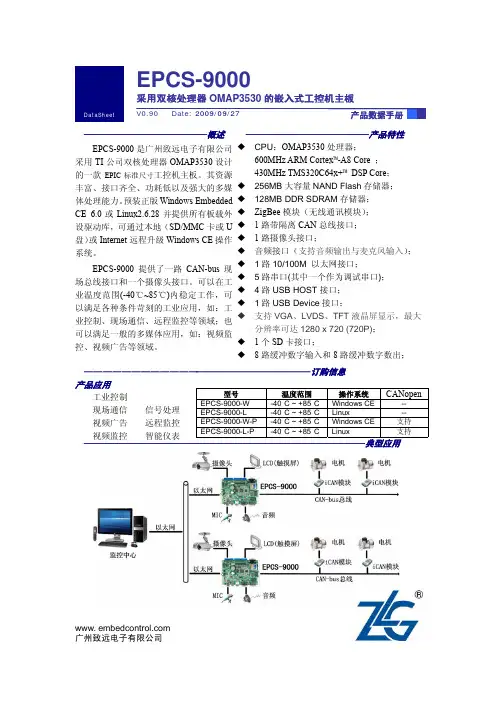

EPCS-9000www. ——————————————概述 EPCS-9000是广州致远电子有限公司采用TI 公司双核处理器OMAP3530设计的一款EPIC 标准尺寸工控机主板。
