光耦在开关电源中的应用

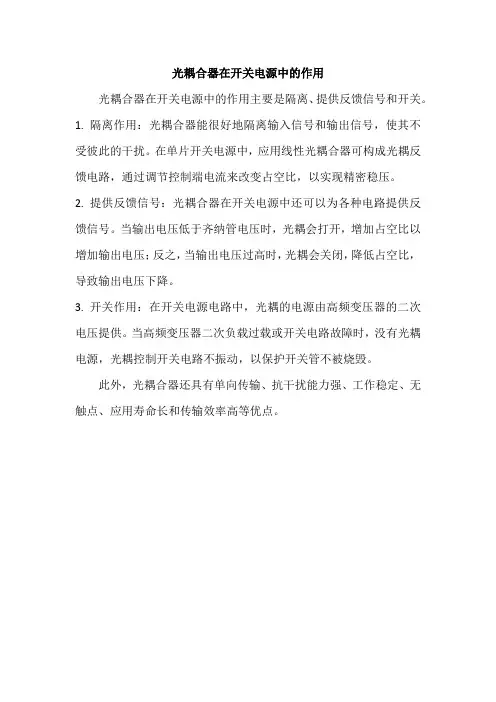

光耦合器在开关电源中的作用
光耦合器在开关电源中的作用主要是隔离、提供反馈信号和开关。

1. 隔离作用：光耦合器能很好地隔离输入信号和输出信号，使其不受彼此的干扰。

在单片开关电源中，应用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，以实现精密稳压。

2. 提供反馈信号：光耦合器在开关电源中还可以为各种电路提供反馈信号。

当输出电压低于齐纳管电压时，光耦会打开，增加占空比以增加输出电压；反之，当输出电压过高时，光耦会关闭，降低占空比，导致输出电压下降。

3. 开关作用：在开关电源电路中，光耦的电源由高频变压器的二次电压提供。

当高频变压器二次负载过载或开关电路故障时，没有光耦电源，光耦控制开关电路不振动，以保护开关管不被烧毁。

此外，光耦合器还具有单向传输、抗干扰能力强、工作稳定、无触点、应用寿命长和传输效率高等优点。

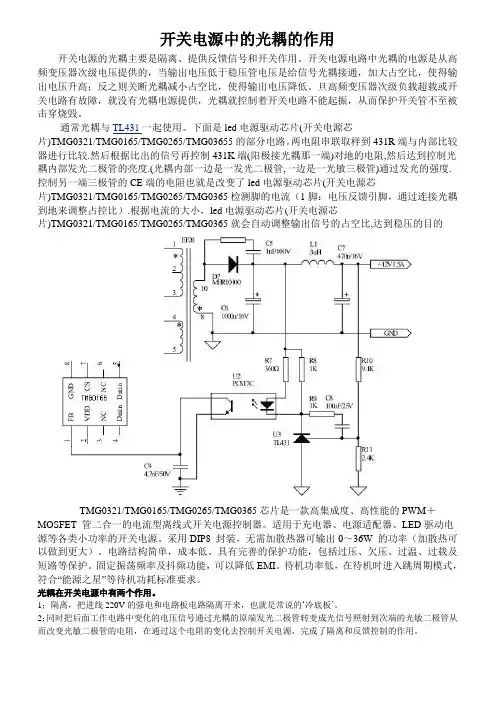

开关电源中的光耦的作用开关电源的光耦主要是隔离、提供反馈信号和开关作用。

开关电源电路中光耦的电源是从高频变压器次级电压提供的，当输出电压低于稳压管电压是给信号光耦接通，加大占空比，使得输出电压升高；反之则关断光耦减小占空比，使得输出电压降低。

旦高频变压器次级负载超载或开关电路有故障，就没有光耦电源提供，光耦就控制着开关电路不能起振，从而保护开关管不至被击穿烧毁。

通常光耦与TL431一起使用。

下面是led电源驱动芯片(开关电源芯片)TMG0321/TMG0165/TMG0265/TMG03655的部分电路。

两电阻串联取样到431R端与内部比较器进行比较.然后根据比出的信号再控制431K端(阳极接光耦那一端)对地的电阻,然后达到控制光耦内部发光二极管的亮度.(光耦内部一边是一发光二极管,一边是一光敏三极管)通过发光的强度.控制另一端三极管的CE端的电阻也就是改变了led电源驱动芯片(开关电源芯片)TMG0321/TMG0165/TMG0265/TMG0365检测脚的电流（1脚：电压反馈引脚，通过连接光耦到地来调整占控比）.根据电流的大小，led电源驱动芯片(开关电源芯片)TMG0321/TMG0165/TMG0265/TMG0365就会自动调整输出信号的占空比,达到稳压的目的TMG0321/TMG0165/TMG0265/TMG0365芯片是一款高集成度、高性能的PWM＋MOSFET 管二合一的电流型离线式开关电源控制器。

适用于充电器、电源适配器、LED驱动电源等各类小功率的开关电源。

采用DIP8 封装，无需加散热器可输出0～36W 的功率（加散热可以做到更大）。

电路结构简单，成本低。

具有完善的保护功能，包括过压、欠压、过温、过载及短路等保护。

固定振荡频率及抖频功能，可以降低EMI。

待机功率低，在待机时进入跳周期模式，符合“能源之星”等待机功耗标准要求。

光耦在开关电源中有两个作用。

1；隔离，把进线220V的强电和电路板电路隔离开来，也就是常说的…冷底板‟。

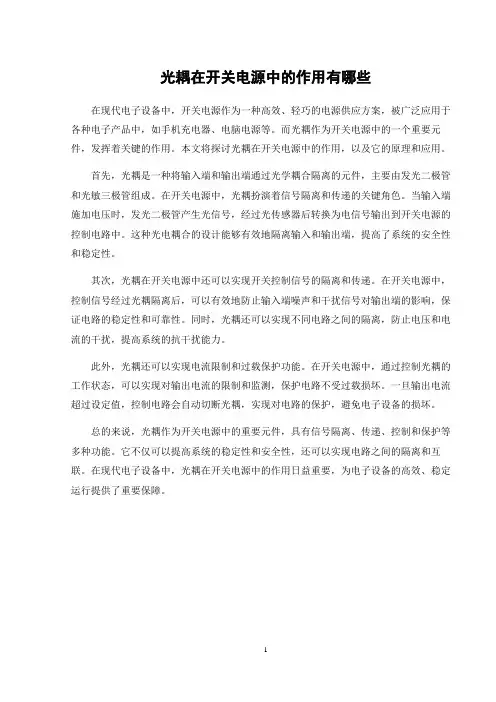

光耦在开关电源中的作用有哪些
在现代电子设备中，开关电源作为一种高效、轻巧的电源供应方案，被广泛应用于各种电子产品中，如手机充电器、电脑电源等。

而光耦作为开关电源中的一个重要元件，发挥着关键的作用。

本文将探讨光耦在开关电源中的作用，以及它的原理和应用。

首先，光耦是一种将输入端和输出端通过光学耦合隔离的元件，主要由发光二极管和光敏三极管组成。

在开关电源中，光耦扮演着信号隔离和传递的关键角色。

当输入端施加电压时，发光二极管产生光信号，经过光传感器后转换为电信号输出到开关电源的控制电路中。

这种光电耦合的设计能够有效地隔离输入和输出端，提高了系统的安全性和稳定性。

其次，光耦在开关电源中还可以实现开关控制信号的隔离和传递。

在开关电源中，控制信号经过光耦隔离后，可以有效地防止输入端噪声和干扰信号对输出端的影响，保证电路的稳定性和可靠性。

同时，光耦还可以实现不同电路之间的隔离，防止电压和电流的干扰，提高系统的抗干扰能力。

此外，光耦还可以实现电流限制和过载保护功能。

在开关电源中，通过控制光耦的工作状态，可以实现对输出电流的限制和监测，保护电路不受过载损坏。

一旦输出电流超过设定值，控制电路会自动切断光耦，实现对电路的保护，避免电子设备的损坏。

总的来说，光耦作为开关电源中的重要元件，具有信号隔离、传递、控制和保护等多种功能。

它不仅可以提高系统的稳定性和安全性，还可以实现电路之间的隔离和互联。

在现代电子设备中，光耦在开关电源中的作用日益重要，为电子设备的高效、稳定运行提供了重要保障。

1。

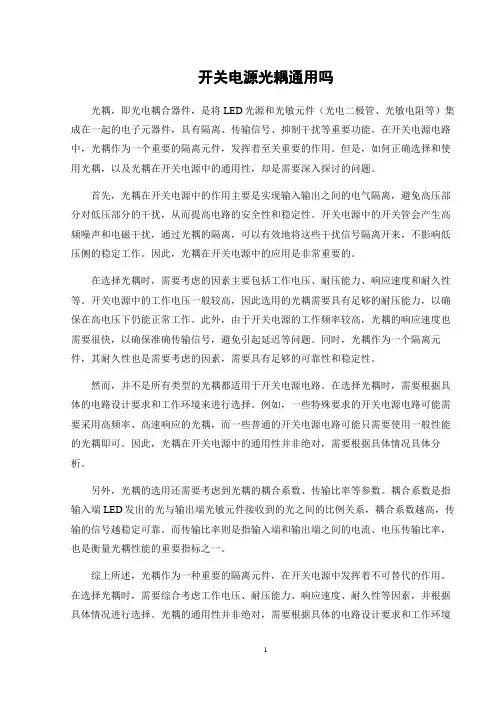

开关电源光耦通用吗光耦，即光电耦合器件，是将LED光源和光敏元件（光电二极管、光敏电阻等）集成在一起的电子元器件，具有隔离、传输信号、抑制干扰等重要功能。

在开关电源电路中，光耦作为一个重要的隔离元件，发挥着至关重要的作用。

但是，如何正确选择和使用光耦，以及光耦在开关电源中的通用性，却是需要深入探讨的问题。

首先，光耦在开关电源中的作用主要是实现输入输出之间的电气隔离，避免高压部分对低压部分的干扰，从而提高电路的安全性和稳定性。

开关电源中的开关管会产生高频噪声和电磁干扰，通过光耦的隔离，可以有效地将这些干扰信号隔离开来，不影响低压侧的稳定工作。

因此，光耦在开关电源中的应用是非常重要的。

在选择光耦时，需要考虑的因素主要包括工作电压、耐压能力、响应速度和耐久性等。

开关电源中的工作电压一般较高，因此选用的光耦需要具有足够的耐压能力，以确保在高电压下仍能正常工作。

此外，由于开关电源的工作频率较高，光耦的响应速度也需要很快，以确保准确传输信号，避免引起延迟等问题。

同时，光耦作为一个隔离元件，其耐久性也是需要考虑的因素，需要具有足够的可靠性和稳定性。

然而，并不是所有类型的光耦都适用于开关电源电路。

在选择光耦时，需要根据具体的电路设计要求和工作环境来进行选择。

例如，一些特殊要求的开关电源电路可能需要采用高频率、高速响应的光耦，而一些普通的开关电源电路可能只需要使用一般性能的光耦即可。

因此，光耦在开关电源中的通用性并非绝对，需要根据具体情况具体分析。

另外，光耦的选用还需要考虑到光耦的耦合系数、传输比率等参数。

耦合系数是指输入端LED发出的光与输出端光敏元件接收到的光之间的比例关系，耦合系数越高，传输的信号越稳定可靠。

而传输比率则是指输入端和输出端之间的电流、电压传输比率，也是衡量光耦性能的重要指标之一。

综上所述，光耦作为一种重要的隔离元件，在开关电源中发挥着不可替代的作用。

在选择光耦时，需要综合考虑工作电压、耐压能力、响应速度、耐久性等因素，并根据具体情况进行选择。

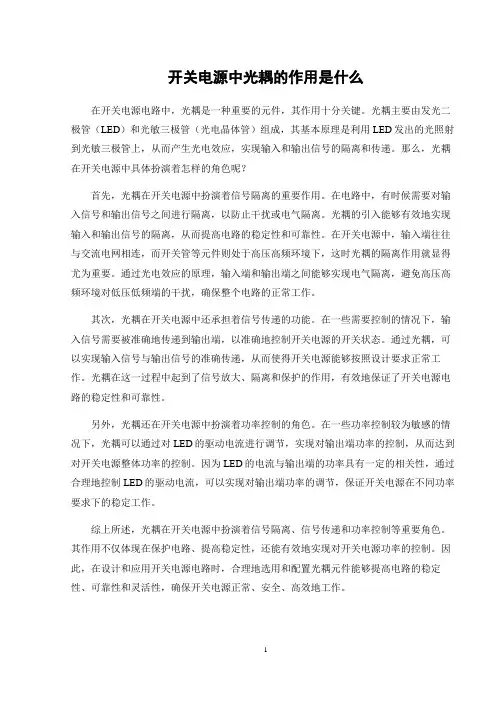

开关电源中光耦的作用是什么在开关电源电路中，光耦是一种重要的元件，其作用十分关键。

光耦主要由发光二极管（LED）和光敏三极管（光电晶体管）组成，其基本原理是利用LED发出的光照射到光敏三极管上，从而产生光电效应，实现输入和输出信号的隔离和传递。

那么，光耦在开关电源中具体扮演着怎样的角色呢？首先，光耦在开关电源中扮演着信号隔离的重要作用。

在电路中，有时候需要对输入信号和输出信号之间进行隔离，以防止干扰或电气隔离。

光耦的引入能够有效地实现输入和输出信号的隔离，从而提高电路的稳定性和可靠性。

在开关电源中，输入端往往与交流电网相连，而开关管等元件则处于高压高频环境下，这时光耦的隔离作用就显得尤为重要。

通过光电效应的原理，输入端和输出端之间能够实现电气隔离，避免高压高频环境对低压低频端的干扰，确保整个电路的正常工作。

其次，光耦在开关电源中还承担着信号传递的功能。

在一些需要控制的情况下，输入信号需要被准确地传递到输出端，以准确地控制开关电源的开关状态。

通过光耦，可以实现输入信号与输出信号的准确传递，从而使得开关电源能够按照设计要求正常工作。

光耦在这一过程中起到了信号放大、隔离和保护的作用，有效地保证了开关电源电路的稳定性和可靠性。

另外，光耦还在开关电源中扮演着功率控制的角色。

在一些功率控制较为敏感的情况下，光耦可以通过对LED的驱动电流进行调节，实现对输出端功率的控制，从而达到对开关电源整体功率的控制。

因为LED的电流与输出端的功率具有一定的相关性，通过合理地控制LED的驱动电流，可以实现对输出端功率的调节，保证开关电源在不同功率要求下的稳定工作。

综上所述，光耦在开关电源中扮演着信号隔离、信号传递和功率控制等重要角色。

其作用不仅体现在保护电路、提高稳定性，还能有效地实现对开关电源功率的控制。

因此，在设计和应用开关电源电路时，合理地选用和配置光耦元件能够提高电路的稳定性、可靠性和灵活性，确保开关电源正常、安全、高效地工作。

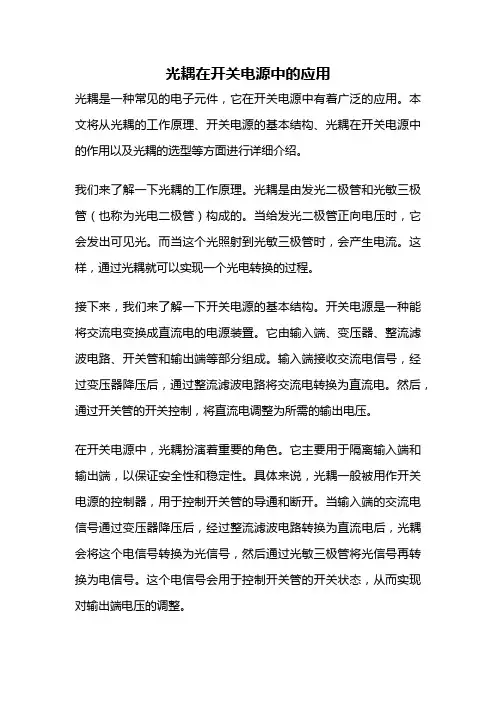

光耦在开关电源中的应用光耦是一种常见的电子元件，它在开关电源中有着广泛的应用。

本文将从光耦的工作原理、开关电源的基本结构、光耦在开关电源中的作用以及光耦的选型等方面进行详细介绍。

我们来了解一下光耦的工作原理。

光耦是由发光二极管和光敏三极管（也称为光电二极管）构成的。

当给发光二极管正向电压时，它会发出可见光。

而当这个光照射到光敏三极管时，会产生电流。

这样，通过光耦就可以实现一个光电转换的过程。

接下来，我们来了解一下开关电源的基本结构。

开关电源是一种能将交流电变换成直流电的电源装置。

它由输入端、变压器、整流滤波电路、开关管和输出端等部分组成。

输入端接收交流电信号，经过变压器降压后，通过整流滤波电路将交流电转换为直流电。

然后，通过开关管的开关控制，将直流电调整为所需的输出电压。

在开关电源中，光耦扮演着重要的角色。

它主要用于隔离输入端和输出端，以保证安全性和稳定性。

具体来说，光耦一般被用作开关电源的控制器，用于控制开关管的导通和断开。

当输入端的交流电信号通过变压器降压后，经过整流滤波电路转换为直流电后，光耦会将这个电信号转换为光信号，然后通过光敏三极管将光信号再转换为电信号。

这个电信号会用于控制开关管的开关状态，从而实现对输出端电压的调整。

在开关电源中选择合适的光耦也是非常重要的。

首先，要根据开关电源的输入电压和输出电压范围来选择合适的光耦。

其次，要考虑光耦的耐压能力和工作温度范围是否符合要求。

此外，还需要考虑光耦的响应速度和隔离性能等因素。

最后，要对光耦进行可靠性和寿命测试，确保其在开关电源中的稳定性和可靠性。

光耦在开关电源中发挥着重要的作用。

它通过光电转换的方式，实现了输入端和输出端的电气隔离，保证了开关电源的安全性和稳定性。

在选择光耦时，要考虑其特性参数是否符合要求，并进行可靠性和寿命测试。

通过合理选择和应用光耦，可以提高开关电源的性能和可靠性，满足不同应用场景的需求。

光耦在开关电源中的应用十分广泛。

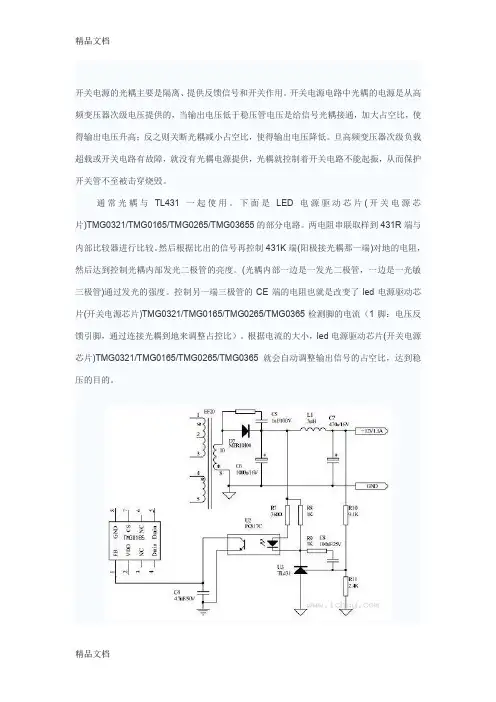

开关电源的光耦主要是隔离、提供反馈信号和开关作用。

开关电源电路中光耦的电源是从高频变压器次级电压提供的，当输出电压低于稳压管电压是给信号光耦接通，加大占空比，使得输出电压升高；反之则关断光耦减小占空比，使得输出电压降低。

旦高频变压器次级负载超载或开关电路有故障，就没有光耦电源提供，光耦就控制着开关电路不能起振，从而保护开关管不至被击穿烧毁。

通常光耦与TL431一起使用。

下面是LED电源驱动芯片(开关电源芯片)TMG0321/TMG0165/TMG0265/TMG03655的部分电路。

两电阻串联取样到431R端与内部比较器进行比较。

然后根据比出的信号再控制431K端(阳极接光耦那一端)对地的电阻，然后达到控制光耦内部发光二极管的亮度。

(光耦内部一边是一发光二极管，一边是一光敏三极管)通过发光的强度。

控制另一端三极管的CE端的电阻也就是改变了led电源驱动芯片(开关电源芯片)TMG0321/TMG0165/TMG0265/TMG0365检测脚的电流（1脚：电压反馈引脚，通过连接光耦到地来调整占控比）。

根据电流的大小，led电源驱动芯片(开关电源芯片)TMG0321/TMG0165/TMG0265/TMG0365就会自动调整输出信号的占空比，达到稳压的目的。

TMG0321/TMG0165/TMG0265/TMG0365芯片是一款高集成度、高性能的PWM＋MOSFET管二合一的电流型离线式开关电源控制器。

适用于充电器、电源适配器、LED驱动电源等各类小功率的开关电源。

采用DIP8封装，无需加散热器可输出0～36W的功率（加散热可以做到更大）。

电路结构简单，成本低。

具有完善的保护功能，包括过压、欠压、过温、过载及短路等保护。

固定振荡频率及抖频功能，可以降低EMI。

待机功率低，在待机时进入跳周期模式，符合“能源之星”等待机功耗标准要求。

光藕在彩色电视机开关电源中的作用分析摘要：通过对开关电源电路工作原理的分析，得到光电耦合器所起到的几个主要作用，进而推出光电耦合器在开关电源中得到广泛应用的原因。

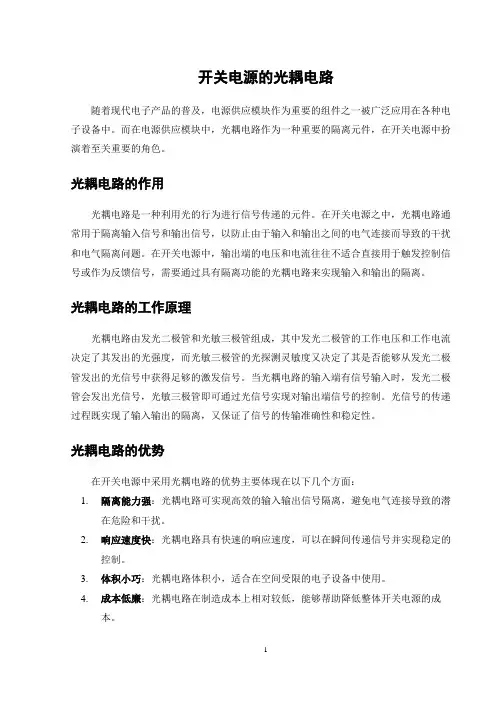

开关电源的光耦电路随着现代电子产品的普及，电源供应模块作为重要的组件之一被广泛应用在各种电子设备中。

而在电源供应模块中，光耦电路作为一种重要的隔离元件，在开关电源中扮演着至关重要的角色。

光耦电路的作用光耦电路是一种利用光的行为进行信号传递的元件。

在开关电源之中，光耦电路通常用于隔离输入信号和输出信号，以防止由于输入和输出之间的电气连接而导致的干扰和电气隔离问题。

在开关电源中，输出端的电压和电流往往不适合直接用于触发控制信号或作为反馈信号，需要通过具有隔离功能的光耦电路来实现输入和输出的隔离。

光耦电路的工作原理光耦电路由发光二极管和光敏三极管组成，其中发光二极管的工作电压和工作电流决定了其发出的光强度，而光敏三极管的光探测灵敏度又决定了其是否能够从发光二极管发出的光信号中获得足够的激发信号。

当光耦电路的输入端有信号输入时，发光二极管会发出光信号，光敏三极管即可通过光信号实现对输出端信号的控制。

光信号的传递过程既实现了输入输出的隔离，又保证了信号的传输准确性和稳定性。

光耦电路的优势在开关电源中采用光耦电路的优势主要体现在以下几个方面：1.隔离能力强：光耦电路可实现高效的输入输出信号隔离，避免电气连接导致的潜在危险和干扰。

2.响应速度快：光耦电路具有快速的响应速度，可以在瞬间传递信号并实现稳定的控制。

3.体积小巧：光耦电路体积小，适合在空间受限的电子设备中使用。

4.成本低廉：光耦电路在制造成本上相对较低，能够帮助降低整体开关电源的成本。

开关电源中的光耦电路应用在开关电源中，光耦电路通常用于输入输出隔离、反馈控制、瞬时保护等方面。

通过合理设计和应用光耦电路，可以提高开关电源的安全性、稳定性和可靠性，确保其在各种工作环境下的正常运行。

综上所述，光耦电路作为开关电源中的重要组成部分，发挥着至关重要的作用。

其通过光信号的传递实现输入输出信号的隔离，保证了电路工作的稳定性和可靠性。

在未来的电子设备中，光耦电路将继续发挥着重要作用，为电子产品的发展和应用提供强有力的支持。

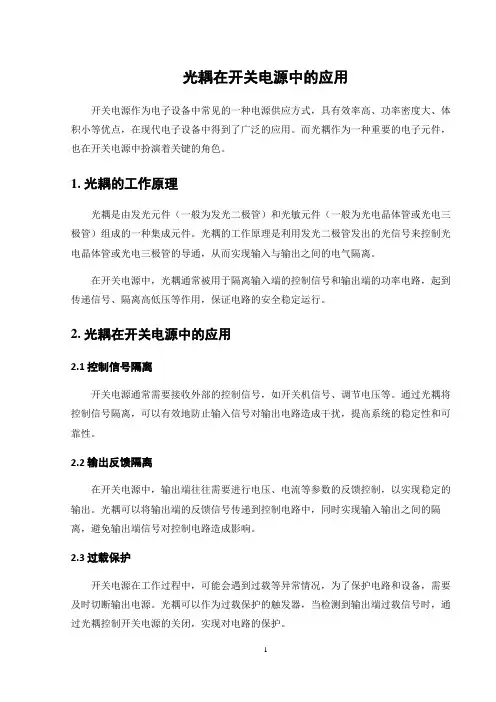

光耦在开关电源中的应用开关电源作为电子设备中常见的一种电源供应方式，具有效率高、功率密度大、体积小等优点，在现代电子设备中得到了广泛的应用。

而光耦作为一种重要的电子元件，也在开关电源中扮演着关键的角色。

1. 光耦的工作原理光耦是由发光元件（一般为发光二极管）和光敏元件（一般为光电晶体管或光电三极管）组成的一种集成元件。

光耦的工作原理是利用发光二极管发出的光信号来控制光电晶体管或光电三极管的导通，从而实现输入与输出之间的电气隔离。

在开关电源中，光耦通常被用于隔离输入端的控制信号和输出端的功率电路，起到传递信号、隔离高低压等作用，保证电路的安全稳定运行。

2. 光耦在开关电源中的应用2.1 控制信号隔离开关电源通常需要接收外部的控制信号，如开关机信号、调节电压等。

通过光耦将控制信号隔离，可以有效地防止输入信号对输出电路造成干扰，提高系统的稳定性和可靠性。

2.2 输出反馈隔离在开关电源中，输出端往往需要进行电压、电流等参数的反馈控制，以实现稳定的输出。

光耦可以将输出端的反馈信号传递到控制电路中，同时实现输入输出之间的隔离，避免输出端信号对控制电路造成影响。

2.3 过载保护开关电源在工作过程中，可能会遇到过载等异常情况，为了保护电路和设备，需要及时切断输出电源。

光耦可以作为过载保护的触发器，当检测到输出端过载信号时，通过光耦控制开关电源的关闭，实现对电路的保护。

3. 结语光耦作为一种重要的电子元件，在开关电源中发挥着关键的作用，通过信号隔离、输出反馈和过载保护等功能，保障了开关电源系统的稳定性和可靠性。

未来随着电子技术的不断发展，光耦在开关电源中的应用将会更加广泛，为电子设备的性能提升和安全保障提供更好的支持。

开关电源中光耦的作用引用琛天伟地的开关电源中光耦隔离的几种典型接法对比在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

TL431是三端可编程并联稳压二极管常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

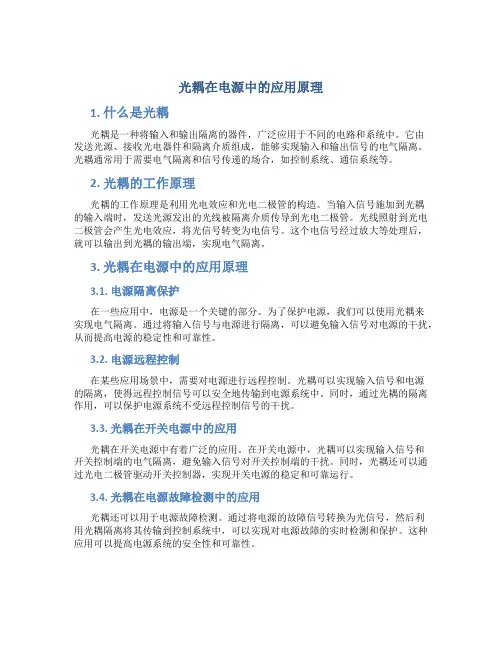

光耦在电源中的应用原理1. 什么是光耦光耦是一种将输入和输出隔离的器件，广泛应用于不同的电路和系统中。

它由发送光源、接收光电器件和隔离介质组成，能够实现输入和输出信号的电气隔离。

光耦通常用于需要电气隔离和信号传递的场合，如控制系统、通信系统等。

2. 光耦的工作原理光耦的工作原理是利用光电效应和光电二极管的构造。

当输入信号施加到光耦的输入端时，发送光源发出的光线被隔离介质传导到光电二极管。

光线照射到光电二极管会产生光电效应，将光信号转变为电信号。

这个电信号经过放大等处理后，就可以输出到光耦的输出端，实现电气隔离。

3. 光耦在电源中的应用原理3.1. 电源隔离保护在一些应用中，电源是一个关键的部分。

为了保护电源，我们可以使用光耦来实现电气隔离。

通过将输入信号与电源进行隔离，可以避免输入信号对电源的干扰，从而提高电源的稳定性和可靠性。

3.2. 电源远程控制在某些应用场景中，需要对电源进行远程控制。

光耦可以实现输入信号和电源的隔离，使得远程控制信号可以安全地传输到电源系统中。

同时，通过光耦的隔离作用，可以保护电源系统不受远程控制信号的干扰。

3.3. 光耦在开关电源中的应用光耦在开关电源中有着广泛的应用。

在开关电源中，光耦可以实现输入信号和开关控制端的电气隔离，避免输入信号对开关控制端的干扰。

同时，光耦还可以通过光电二极管驱动开关控制器，实现开关电源的稳定和可靠运行。

3.4. 光耦在电源故障检测中的应用光耦还可以用于电源故障检测。

通过将电源的故障信号转换为光信号，然后利用光耦隔离将其传输到控制系统中，可以实现对电源故障的实时检测和保护。

这种应用可以提高电源系统的安全性和可靠性。

4. 总结光耦作为一种实现电气隔离的器件，在电源中有着重要的应用。

它可以用于保护电源、实现电源的远程控制、在开关电源中起到稳定和可靠的作用，并且可以用于电源故障检测。

通过光耦的应用，可以提高电源系统的稳定性、安全性和可靠性。

以上是对光耦在电源中应用原理的总结和介绍，希望对您有所帮助。

光耦在开关电源中的作用在现代电子设备中，开关电源被广泛应用于各种电子设备中，例如电脑、手机充电器、家用电器等。

而在开关电源中，光耦作为一个重要的器件扮演着关键的角色。

本文将介绍光耦在开关电源中的作用和原理。

光耦的基本原理光耦器件是由发光器件（LED）和光敏器件（光电晶体管、光敏三极管等）组成的器件。

在开关电源中，光耦的作用主要是实现输入和输出之间的电气隔离。

发光二极管(LED) 发出的光信号被光敏器件接收，产生对应的电信号输出，从而将输入和输出的电路隔离开来，保证电路的安全稳定工作。

光耦在开关电源中的应用1.反馈电路隔离：在开关电源中，通常会使用光耦来隔离反馈电路。

通过光耦将主控芯片与反馈电路隔离开来，避免电流的回馈影响主控芯片的稳定性，同时提高了系统的抗干扰能力。

2.安全隔离：光耦还可以用于实现输入输出电路的安全隔离，避免高电压或高电流的输入对低压电路产生危险。

这种隔离方式在工业控制设备、电力系统等领域应用广泛。

3.信号隔离：在一些需要隔离传输信号的场合，光耦也发挥着重要作用。

通过光耦实现信号的光电转换，可以有效地隔离信号传输，提高系统的稳定性和可靠性。

光耦的优点与应用前景光耦作为一种电气隔离器件，在开关电源中具有独特的优点和应用前景。

首先，光耦具有良好的隔离性能，能够有效地隔离输入输出电路，提高系统的安全性和稳定性。

其次，光耦器件体积小、重量轻，适合集成在各种电子设备中，具有良好的应用前景。

结语光耦作为开关电源中重要的器件之一，在电子设备中扮演着关键的角色。

通过光耦的电气隔离功能，可以实现输入输出电路之间的隔离，保证系统的安全稳定运行。

随着电子技术的不断发展和进步，光耦作为一种重要的器件将在开关电源领域继续发挥重要作用。

开关电源中光耦的作用及工作原理是什么在开关电源电路中，光耦（光电耦合器件）扮演着至关重要的角色，它起到了隔离信号、传递信号、调节电压等多种功能。

光耦由发光二极管和光敏三极管（光控晶体管）组成，通过光的转换来实现输入电路和输出电路之间的隔离。

光耦的作用1.信号隔离：在开关电源中，输入端和输出端处于不同的电位，而光耦能够有效地隔离两端的电气信号，防止噪音干扰和信号失真，提高电路的可靠性和稳定性。

2.信号传递：光耦能够将输入端的电信号转换成光信号，并通过光敏三极管将光信号再转换回电信号输出，起到信号传递的作用，实现输入输出端的信号交互。

3.电压调节：通过控制光耦输入端的电流，可以实现准确地调节输出端的电压，达到电路中电压稳定的目的，保护后续电路元件不受电压波动的影响。

4.电流传输：在开关电源中，光耦还可以作为电流传输的介质，通过光的能量传递来实现输入输出端的电流控制，确保电路的正常运行。

工作原理光耦的工作原理主要分为发光二极管和光敏三极管两个部分。

1.发光二极管：当输入端给发光二极管施加电压时，发光二极管内部的P-N结会发生电场效应，使得P区域的载流子和N区域的载流子重新组合，释放出光子，产生光线。

这些光线会穿过光耦内部的隔离层，照射到光敏三极管上。

2.光敏三极管：光敏三极管接受到发光二极管发出的光信号后，光敏三极管内部的PNP结会发生反向饱和，导通电流。

这个过程可以看作是光信号到达时，改变了光敏三极管的工作状态，导通了输出端的电流信号。

总的来说，光耦实现了输入端信号到输出端信号的转换，光信号的作用不仅是一种隔离和传输，更是一种控制和调节。

通过细致地控制光耦内部的元件和参数，可以在开关电源中实现各种功能的需求，提高电路的性能和效率。

在实际应用中，设计工程师需要根据具体的电路要求选择合适的光耦型号和参数，保证其在开关电源中起到稳定可靠的作用。

同时，合理布局光耦的位置和连接方式，避免因误差和干扰导致光耦功能失效，确保开关电源的正常工作。

开关电源光耦作用原理
在电子电路领域中，开关电源是一种常见的电源类型，它具有高效、稳定的特点，被广泛应用于各种电子设备中。

而在开关电源的设计中，光耦（光电耦合器件）是一个至关重要的组成部分，它在实现电路隔离和信号传输方面扮演着关键的角色。

光耦是一种利用光的作用来实现电气隔离和信号传输的器件，它由发光二极管（LED）和光敏三极管（光控电阻、光电晶体管等）组成。

在开关电源中，光耦主要用于隔离控制信号和功率电路，起到传递控制信号的作用。

光耦的工作原理是基于LED发光二极管和光敏元件间的光电效应。

当输入端施加电压，LED发光，发出的光线照射到光敏元件上，激发光敏元件内部的电荷，导致光敏元件的电阻发生变化，从而实现输入端和输出端的电气隔离。

通过控制LED的开关状态，可以控制输出端的电路工作状态，实现信号的传输和隔离。

在开关电源中，光耦通常用于控制开关电源的输出，保护控制电路免受高压功率电路的干扰，同时提高电路的安全性和稳定性。

通过光耦的作用，可以实现开关电源的过载保护、电流限制、短路保护等功能，有效保护电子设备免受损坏。

除了在开关电源中的应用，光耦还广泛用于各种电子设备和系统中，如工业控制系统、通信设备、医疗仪器等。

其作用不仅在于隔离和传输信号，还在于保护电路和设备，提高系统的可靠性和安全性。

总的来说，光耦作为开关电源中的重要组成部分，通过光电效应实现了电气隔离和信号传输的功能，提高了电路的稳定性和安全性。

在现代电子领域，光耦在各种电子设备中发挥着重要作用，成为保障电子设备正常运行的关键组件之一。

1。

光耦在开关电源中的应用光耦在电路中的主要作用就是实现光电转换、实现隔离，避免输入、输出之间发生互相干扰的情况。

在不同的开关电源设计过程中，光耦的作用也是有所不同，与TL431结合使用，是开关电源业界减少控制成本最好的方法。

正文：（字数控制在800-3000字，请将原始配图放在文件夹内，随文档一起打包发送过来）一、光耦的基本参数图 1中的光耦内部结构由基本的三部分组成：发光二级管、透光绝缘层、光电三极管。

通过发光二极管发光，穿透绝缘层到光电转换三极管，实现电流的传输、隔离特性。

图 1从图 1可以看出，光耦的主要参数有：1、电流传输比CTR：，发光管的电流和光敏三极管的电流比的最小值。

2、绝缘耐压(透光绝缘层)：指光耦保护相关电路及自身免受高压导致的物理损坏能力。

3、LED的驱动电流I F：采用高效率的LED和高增益的接收放大器，可以降低驱动电流的I F，同时较小的I F电流可以降低系统的功耗，并且降低LED的衰减，提供系统长期的可靠性。

4、共模抑制比V CM：指在每微秒光耦能容许的最大共模电压上升、下降率。

这个参数主要在工业电机应用中至关重要。

例如电机的启动或者制动过程中都会带来极大的共模噪声。

二、光耦在开关电源中的应用光耦的特点：具有信号单向传输性，从而实现输入端与输出端的电气隔离，即：输出信号对输入端无影响，具有抗干扰能力强、工作特性稳定、高可靠性、传输效率高等优点，通常被应用与开关电源控制回路中。

光耦在开关电源中的典型应用原理：从输出端采样，获取误差信号，然后把信号通过转换、隔离传输到输入端IC的PWM控制器，通过调节PWM占空比的大小，实现高精度稳压输出。

图 2光耦与TL431的组合使用，构成最简单的开关电源控制回路（反馈回路），实现稳压输出，如错误!未找到引用源。

所示，V s为输出电压Vo分压后的提供给TL431误差放大器反相端的采样型号，该采样信号V s通过光耦二极管、TL431、电阻R1转换为电流信号I F，然后传输到光耦输出端，形成误差信号V ea，与PWM控制器的三角波V t进行比较，得到矩形脉冲（具有一定占空比的PWM信号V b），然后调节功率级器件的导通、截止时间，达到稳定输出的目的。

开关电源光耦作用是什么
在电子领域中，开关电源光耦扮演着重要的角色，它是一种用于隔离和传输信号的器件。

光耦合器件由发光二极管（LED）和光敏二极管（光电晶体管）组成，通过光的转换实现电-光-电的信号传输。

那么，开关电源光耦具体有哪些作用呢？
首先，开关电源光耦的主要作用之一是实现电气信号和光信号之间的隔离传输。

在一些需要隔离保护的电路中，光耦可以有效地防止高电压或高频干扰信号传播到另一端，起到安全保护的作用。

这种隔离传输方式可以有效减小电路中的互联干扰，提高系统的稳定性和可靠性。

其次，开关电源光耦能够实现不同电平之间的逻辑隔离。

例如，当一个电路的输入信号电平为低电平（0V）时，通过光耦将这个低电平信号转换为光信号，再经光敏二极管转换为与之相对应的输出高电平信号（5V或其他高电平）。

这样，不同逻辑电平之间的转换可以通过光耦来实现，确保信号在不同电平之间的正确传递。

此外，开关电源光耦还可以用于电路的隔离控制。

通过合适的设计和配置，光耦可以作为开关的控制元件，从而实现在不同电路之间的隔离控制。

例如，将一个电路的控制信号经过光耦转换为光信号，再由光敏二极管接收并输出控制信号，以实现对另一个电路的开关控制。

这种隔离控制方式在一些需要高稳定性和安全性的电路中被广泛应用。

总的来说，开关电源光耦在电子电路中具有重要的作用，主要体现在隔离传输、逻辑隔离和隔离控制等方面。

它通过光信号的转换和传输，实现不同电路之间的隔离和互联，保证电路的正常运行和信号传递。

在实际应用中，开关电源光耦的使用可以提高系统的稳定性、安全性和可靠性，是现代电子技术中不可或缺的重要元件之一。

1。

开关电源中光耦的工作原理是什么呢在开关电源中，光耦扮演着至关重要的角色，其工作原理在整个系统中起着连接和隔离的作用。

光耦是光电器件的一种，由发光二极管（LED）和光敏三极管（光电晶体管）组成。

而在开关电源中，光耦主要用于实现输入端和输出端之间的隔离，以确保电气信号在高效且安全的条件下传输。

光耦的工作原理可以简单概括为：当输入信号加到LED上时，LED会发光，其光线照射到光敏三极管上，导致光敏三极管发生光电效应，从而在输出端产生电信号。

这一过程实现了输入端和输出端之间的电气隔离，有效地防止了输入端的干扰信号对输出端的影响。

在开关电源中，光耦通常被用于隔离高压和低压部分，以确保高压部分的安全性。

当开关电源的输入端传入交流电信号时，经过整流等处理后会被转换成直流电压，然后通过开关器件（如MOS管）进行控制，最终输出恒定的直流电压。

而光耦的作用就是在控制信号传输时，将输入端高压信号隔离，通过光电转换实现对输出端的控制。

另外，光耦在开关电源中还常用于反馈回路中，以实现对输出电压和输出电流的监测和调节。

通过监测输出端的电压和电流信号，可以实现开关电源的稳定性和效率的控制，并在需要时进行保护性控制。

这种反馈回路的设计使得开关电源在不同负载情况下能够自动调整工作状态，提高整个系统的稳定性和可靠性。

综上所述，光耦在开关电源中作为一种重要的隔离器件，通过光电转换实现了输入端和输出端之间的电气隔离，保证了系统的稳定性和安全性。

同时，光耦在反馈回路中的运用也为开关电源的控制和调节提供了有效的手段，使整个系统更加智能化和高效化。

在未来的开关电源设计中，光耦将继续扮演着重要的角色，为电源系统的可靠性和性能提升发挥着重要作用。

1。
