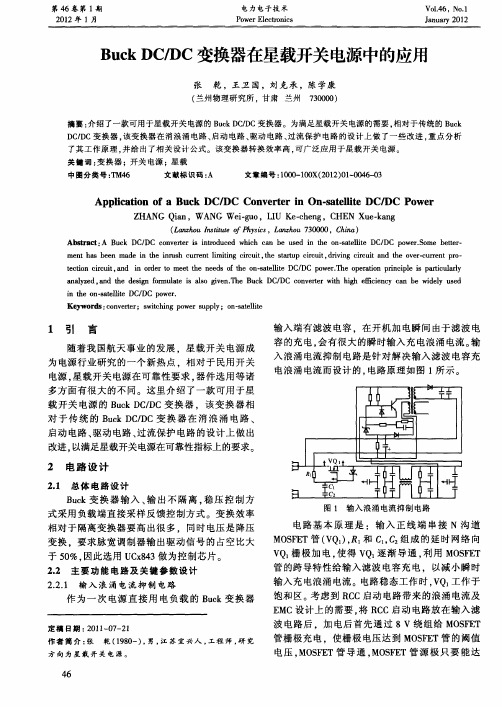

BUCK开关电源的应用

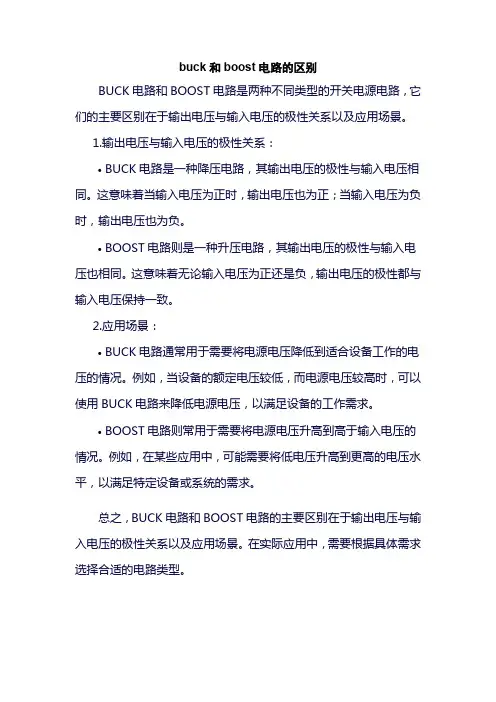

buck和boost电路的区别
BUCK电路和BOOST电路是两种不同类型的开关电源电路，它们的主要区别在于输出电压与输入电压的极性关系以及应用场景。

1.输出电压与输入电压的极性关系：
•BUCK电路是一种降压电路，其输出电压的极性与输入电压相同。

这意味着当输入电压为正时，输出电压也为正；当输入电压为负时，输出电压也为负。

•BOOST电路则是一种升压电路，其输出电压的极性与输入电压也相同。

这意味着无论输入电压为正还是负，输出电压的极性都与输入电压保持一致。

2.应用场景：
•BUCK电路通常用于需要将电源电压降低到适合设备工作的电压的情况。

例如，当设备的额定电压较低，而电源电压较高时，可以使用BUCK电路来降低电源电压，以满足设备的工作需求。

•BOOST电路则常用于需要将电源电压升高到高于输入电压的情况。

例如，在某些应用中，可能需要将低电压升高到更高的电压水平，以满足特定设备或系统的需求。

总之，BUCK电路和BOOST电路的主要区别在于输出电压与输入电压的极性关系以及应用场景。

在实际应用中，需要根据具体需求选择合适的电路类型。

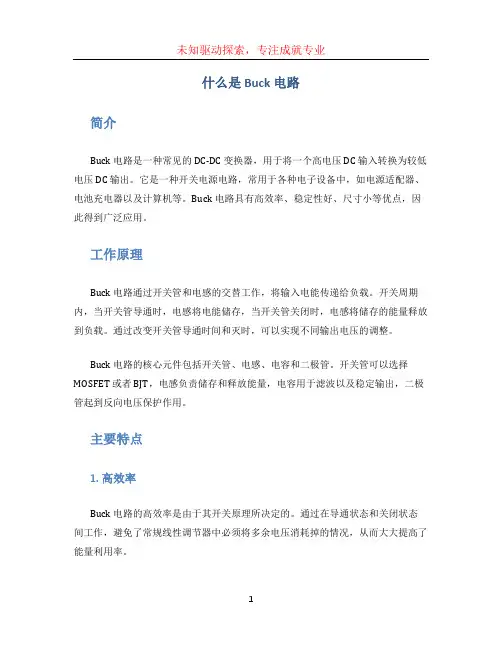

buck电路简单原理
Buck电路是一种常见的降压转换器，用于将高电压转换为较低的电压。

它是
一种开关电源，通过不断切换开关以控制电流和电压来完成降压操作。

Buck电路的基本原理是利用开关管（通常为MOSFET晶体管）和电感器组成
一个电压调节器。

当开关管关闭时，电流通过电感器，形成一个磁场能量储存器。

当开关管打开时，电感器释放储存的能量，通过输入电压向负载提供较低的电压。

具体工作原理如下：当开关管处于导通状态时，电感器充电，负载电流开始增加。

而当开关管关闭时，电感器上的存储能量将释放到负载上。

这样，周期性地开关和关闭开关管，就能实现对输出电压的调整和稳定。

Buck电路的主要优点之一是效率高，能够提供相对较高的输出功率。

此外，Buck电路具有较小的体积和重量，适用于多种应用场景，如电源适配器、电池充
电器等。

值得注意的是，Buck电路中还包括输出电容器和滤波器，用于减小输出电压
的波动和噪声。

这些元件的合理选择和设计，可以进一步提高电路的性能和稳定性。

总之，Buck电路是一种常用的降压转换器，通过周期性地开关和关闭来实现
对输入电压的降低和稳定输出。

其简单的原理和高效率使其在很多电子设备中得到广泛应用。

BUCK_BOOST电路原理分析BUCK-BOOST电路是一种常用的电源变换电路，可以将输入电压转换为更高或更低的输出电压。

它是基于开关电源工作原理的一种变换电路，通过控制开关管的导通和断开，来实现电源电压的变换和稳定输出。

BUCK-BOOST电路的基本原理如下：1.电感的作用：BUCK-BOOST电路中，电感起到存储能量的作用。

当开关管导通时，电感充电，存储电能；当开关管断开时，电感放电，释放电能。

通过电感的存储和释放，可以使得输出电压保持平稳。

2.开关管控制：BUCK-BOOST电路中的开关管通常为MOSFET管或BJT 管。

通过控制开关管的导通和断开，可以控制电感充电和放电的时间。

当开关管导通时，电感充电，输出电压增大；当开关管断开时，电感放电，输出电压降低。

3.反馈控制：BUCK-BOOST电路通常会添加反馈控制回路来实现电压的稳定输出。

在反馈控制回路中，通过采样电路获取输出电压信号，并与参考电压进行比较，得到误差信号。

然后通过控制开关管的导通和断开，来调整输出电压，使得误差信号逐渐趋近于零，实现稳定输出。

4.脉宽调制（PWM）控制：BUCK-BOOST电路通常使用脉宽调制控制方法来实现开关管的控制。

脉宽调制就是根据误差信号改变开关管的导通时间，使得开关管导通时间与断开时间按照一定规律改变，从而实现稳定的输出电压。

5.滤波电容的作用：BUCK-BOOST电路中，通常会添加滤波电容，用于平滑输出电压。

滤波电容能够吸收电感放电过程中的脉动，并保持输出电压的稳定性。

总的来说，BUCK-BOOST电路是通过控制开关管的导通和断开来实现电压的变换和稳定输出的。

通过电感的存储和释放能量、反馈控制回路、脉宽调制控制和滤波电容的作用，可以实现输入电压到输出电压的变换，并保持输出电压的稳定性。

BUCK-BOOST电路在电源设计中具有广泛的应用，可满足不同电压要求的设备需求。

BUCK-BOOST电路（电压反馈）原理图及应用分析这个电路我调试了三天才调出一点眉目来，起初我以为是在光耦那里出了问题，反复修改那部分电路，只是在空载的情况下可以，一加100欧以内的功率负载，输入直流稳压电源就稳流了，怎么改都不行。

加跟随，换成ISO124隔离都不能带负载，最后来了个绝的，把自己绕制的1mH的小功率电感换成500uH/6A 的大功率电感之后，带负载就不稳流了。

1~3A负载电流都可以实现。

我总结了一下开关电源调试技巧：1、输出反馈电压与比较参考电压是否合理？2、栅源之间PWM是否正常，有无？占空比是否正确（是升压还是降压？）？开关频率是否设置合理（这关系到开关损耗和输出纹波电压）？3、UC3525供电电压是否在正常范围？共“地”问题是否处理好？4、电感（磁芯、通过电感的电流I、电感感值L、开关频率f）。

这些都是在平时调试开关电源电路时所必须注意的地方，当然可能有些地方没有顾及到。

总结：1．SG3525的PI调节部分确实很关键，这个部分没做好，题目中什么指标都免谈，本次使用204的可调电阻和105串联，最后在与682的瓷片电容并联。

2．开关管的DS之间并联一个电容作为吸收电路，此电容不宜过大（如474的电容），否则会导致开关管发热严重，主干电路的输入电流无谓的增加了几十mA，一般可选择100-470之间的值（一般情况下），也可以与一个小电阻（10-100）串联3．SG3525的10脚，可以接一个2K的电阻到地，亦可以用来作为一个电流反馈端，用作保护作用。

（类似于UC3842的电流反馈的功能）（如果用直流电源作为输入的，而且容易恒流的话，可用此法）4．纹波测试技巧：示波器探头夹在电容两端，越近越好，这样测试纹波则相当小。

5．电压跟随电路（暂对于直流）的性能分析：OPA277 OP07 NE5532/NE5534效果依次递减。

原因：输入失调电压，输入失调电流，以及输入失调电压温漂，输入失调电流温漂越小，跟随性能越好。

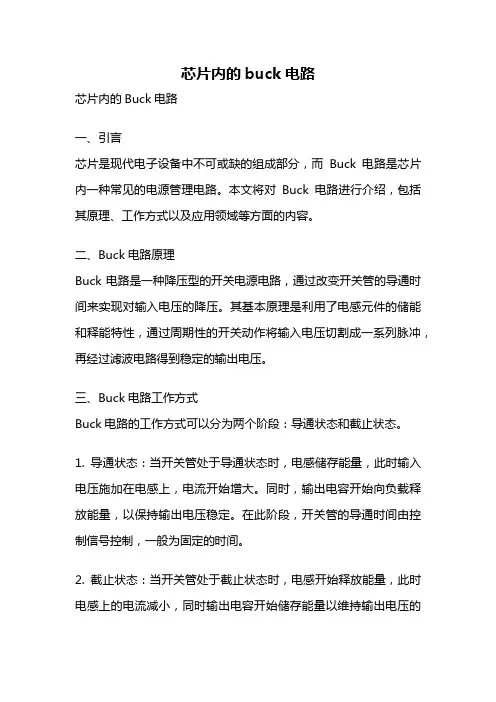

芯片内的buck电路芯片内的Buck电路一、引言芯片是现代电子设备中不可或缺的组成部分，而Buck电路是芯片内一种常见的电源管理电路。

本文将对Buck电路进行介绍，包括其原理、工作方式以及应用领域等方面的内容。

二、Buck电路原理Buck电路是一种降压型的开关电源电路，通过改变开关管的导通时间来实现对输入电压的降压。

其基本原理是利用了电感元件的储能和释能特性，通过周期性的开关动作将输入电压切割成一系列脉冲，再经过滤波电路得到稳定的输出电压。

三、Buck电路工作方式Buck电路的工作方式可以分为两个阶段：导通状态和截止状态。

1. 导通状态：当开关管处于导通状态时，电感储存能量，此时输入电压施加在电感上，电流开始增大。

同时，输出电容开始向负载释放能量，以保持输出电压稳定。

在此阶段，开关管的导通时间由控制信号控制，一般为固定的时间。

2. 截止状态：当开关管处于截止状态时，电感开始释放能量，此时电感上的电流减小，同时输出电容开始储存能量以维持输出电压的稳定。

在此阶段，开关管的截止时间由控制信号控制，一般为固定的时间。

通过周期性的导通和截止状态的切换，Buck电路能够实现对输入电压的降压，并稳定输出所需的电压。

四、Buck电路应用领域Buck电路由于其降压功能和高效率的特点，在各种电子设备中得到广泛应用。

1. 手机和平板电脑：在移动通信设备中，Buck电路用于将电池供电的高压转换为各个模块所需的低压，如CPU、射频芯片等。

2. 电视和显示器：Buck电路用于将输入电压转换为显示屏所需的低压，以供电源电路和背光模块使用。

3. 汽车电子：Buck电路在汽车电子中广泛应用，例如将汽车电池的高压转换为各个电子模块所需的低压，如汽车音响、导航系统等。

4. 工业控制和通信设备：Buck电路用于工业控制和通信设备中的电源管理，以提供稳定的低压电源。

五、总结Buck电路是芯片内常见的电源管理电路，通过降压的方式将输入电压转换为输出电压。

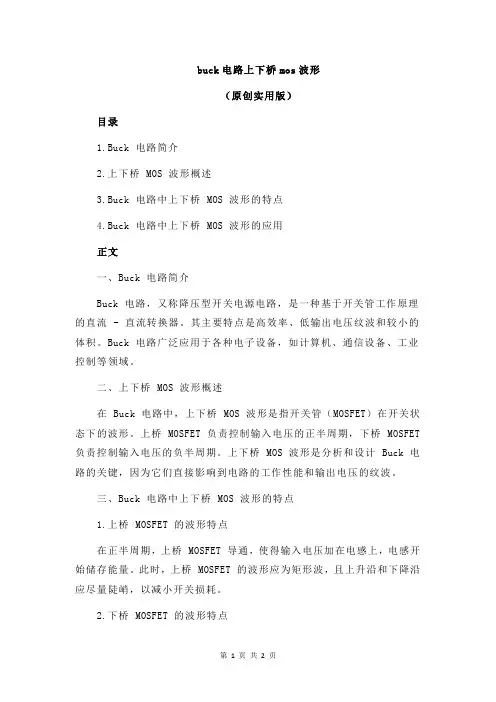

buck电路上下桥mos波形（原创实用版）目录1.Buck 电路简介2.上下桥 MOS 波形概述3.Buck 电路中上下桥 MOS 波形的特点4.Buck 电路中上下桥 MOS 波形的应用正文一、Buck 电路简介Buck 电路，又称降压型开关电源电路，是一种基于开关管工作原理的直流 - 直流转换器。

其主要特点是高效率、低输出电压纹波和较小的体积。

Buck 电路广泛应用于各种电子设备，如计算机、通信设备、工业控制等领域。

二、上下桥 MOS 波形概述在 Buck 电路中，上下桥 MOS 波形是指开关管（MOSFET）在开关状态下的波形。

上桥 MOSFET 负责控制输入电压的正半周期，下桥 MOSFET 负责控制输入电压的负半周期。

上下桥 MOS 波形是分析和设计 Buck 电路的关键，因为它们直接影响到电路的工作性能和输出电压的纹波。

三、Buck 电路中上下桥 MOS 波形的特点1.上桥 MOSFET 的波形特点在正半周期，上桥 MOSFET 导通，使得输入电压加在电感上，电感开始储存能量。

此时，上桥 MOSFET 的波形应为矩形波，且上升沿和下降沿应尽量陡峭，以减小开关损耗。

2.下桥 MOSFET 的波形特点在负半周期，下桥 MOSFET 导通，电感上的能量通过输出电容释放到负载。

此时，下桥 MOSFET 的波形也应为矩形波，且上升沿和下降沿同样应尽量陡峭，以减小开关损耗。

四、Buck 电路中上下桥 MOS 波形的应用分析和优化上下桥 MOS 波形对于提高 Buck 电路的工作性能具有重要意义。

通过调整开关频率、电感值、电容值等参数，可以实现上下桥 MOS 波形的优化，从而降低输出电压的纹波、提高电路的效率和稳定性。

在实际应用中，工程师需要根据具体需求，对上下桥 MOS 波形进行合理设计和调整。

总之，Buck 电路中的上下桥 MOS 波形是分析和设计电路的关键因素。

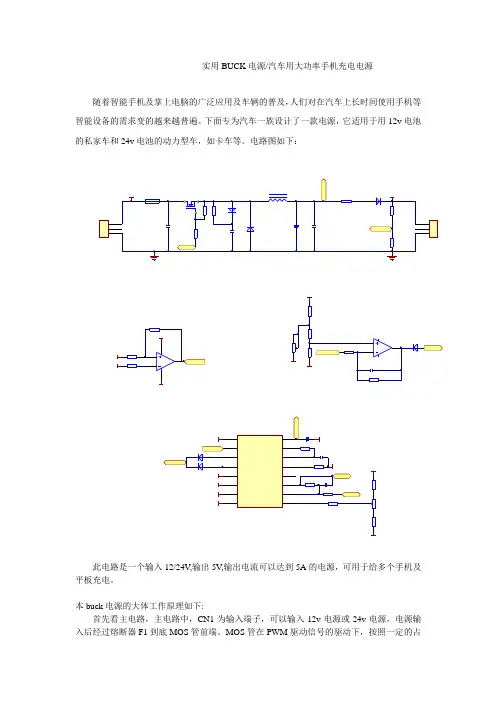

实用BUCK电源/汽车用大功率手机充电电源随着智能手机及掌上电脑的广泛应用及车辆的普及，人们对在汽车上长时间使用手机等智能设备的需求变的越来越普遍。

下面专为汽车一族设计了一款电源，它适用于用12v电池的私家车和24v电池的动力型车，如卡车等。

电路图如下：此电路是一个输入12/24V,输出5V,输出电流可以达到5A的电源，可用于给多个手机及平板充电。

本buck电源的大体工作原理如下:首先看主电路，主电路中，CN1为输入端子，可以输入12v电源或24v电源，电源输入后经过熔断器F1到底MOS管前端。

MOS管在PWM驱动信号的驱动下，按照一定的占空比导通，然后MOS管的源极输出的就是幅值为输入电压，占空比可调的pwm波形，此波形经电感L1，电容C3，C4后，再经过采样电阻R1，防反二极管D1后，输出波形平滑的5v电压，最后由输出端子CN2输出。

R4，D3，C1组成吸收电路，吸收MOS管导通关断时产生的高压波形。

R1是电流采样电阻，电流流过R1产生电压，电流越大，电压越高(U=IR)。

此电压信号“I-FB”送给过流保护电路，当“I-FB”高于设定值时，过流保护信号“COM”变低，使控制芯片停止工作。

备注：由电位器VR1设定过流保护值，用户也可以根据自己需求设置到1A,2A，5A等.R3，R6组成电压采样电路，此采样信号“V-FB”送给电压反馈电路，电压反馈电路根据此电压值的大小来调节输出电压的大小。

具体原理如下：首先，电位器VR2设置一个电压值，（备注：VR2用于设置输出电压），电源板工作后3525检测第1腿的电压"V-FB",当“V-FB”高于设定值（比喻2.5v）时，即输出电压高于5v 时，3525降低11和14腿输出pwm波的占空比，使MOS管导通的占空比降低，进而使输出电压降低至5v，此时“V-FB”也正好是2.5v。

同理，当输出电压低于5v，即“V-FB”低于2.5v时，3525调节11和14腿的占空比，使之变大，使MOS管导通的占空比变大，进而使输出电压升高，如此，便进入动态平衡，输出电压维持在设定值。

buckboost电路引言buckboost电路是一种常见的直流-直流（DC-DC）转换器，可以将一个电压转换成另一个更高或更低的电压。

它是一种非绝缘式电压转换器，主要用于电子设备中。

本文将介绍buckboost电路的基本原理、工作方式和应用领域。

基本原理buckboost电路基于开关电源原理，通过对输入电压进行开关控制，来实现输出电压的调整。

它可以根据具体需求将输入电压降低或提高。

buckboost电路主要由以下几个基本元件组成：1.输入电源：输入电压需要在一定范围内，通常是直流电源。

2.电感：用于储存能量。

3.开关器件：用于控制能量的流动，可以是MOSFET、BJT等。

4.输出电容：用于滤波和稳定输出电压。

5.控制电路：用于控制开关器件的开关频率和占空比。

工作方式buckboost电路的工作过程可分为两个阶段：导通（on）和截止（off）。

在导通状态下，开关器件接通，电感储存能量。

此时，电感电流增大，同时输出电压降低。

而在截止状态下，开关器件断开，电感释放能量并给输出电压充电。

此时，电感电流减小，同时输出电压增加。

通过不断切换导通和截止状态，buckboost电路能够在输入和输出之间实现能量的转换和调整。

应用领域buckboost电路在各种电子设备中得到广泛应用，主要有以下几个方面：1.电池管理：在移动设备、电动车辆等电池供电场景中，buckboost电路可以将电池输出的电压转换成适合各个部件的电压级别，提高能量利用效率。

2.LED照明：buckboost电路可以将输入电压调整到LED需要的稳定电压，并对LED进行恰当的驱动，实现高效能耗的照明系统。

3.太阳能和风能系统：buckboost电路在可再生能源领域中起到重要作用，可以将太阳能电池板或风力涡轮机产生的电能转换为更高或更低的电压，以便储存或供电给其他设备。

4.电动汽车充电：buckboost电路可用于电动汽车充电装置中，将电网提供的交流电转换为电动汽车电池需要的直流电。
