端子检验规范(含表格)

AC线插头端子检验规范（IATF16949-2016/ISO9001-2015）1.0目的：1.1确保生产所需AC线插头类端子均能正确检验，以确认其符合品质要求。

2.0范围：2.1AC线插头端子包括正标VDE、非标VDE、插头插片、法国头、英国头等；2.2AC线插头端子入料检验和制程材料确认。

3.0职责：3.1IQC负责根据相关WI对来料进行检验。

3.2SQE负责NG处理。

4.0名词定义：无5.0步骤：5.1. 确认以下资料是否完整：●供应商在合格供应商清单上●有零件承认书和工程资料●有公司确认的参考样品备注：如上任何一条不完整，不可进行检验。

5.2 抽样方案：具体参照《检验抽样管理规范》LK-3-E-001中二级检验水准单次抽样计划执行正常检验，采用AQL：MAJ0.25进行抽样。

5.3 检验内容与记录：注：1.表中打*的项目，每批检验须有记录，其它各项在有异常呼需要时备注或附上相关记录2.尺寸规格依据物料承认书或公司零件图中之数据保持二位小数取得，其公差不变；尺寸检验合格时，将实测的最大值与最小值记录于报告中，若有尺寸检验不合格时，将重点检验不合格数据全部记录于检验表单中。

3.对于外观：全部内容都需要检验到位，记录3～5个重要方面即可。

4.检验项目为本公司设备、治具、能力所无法验证之部分的物料，则依供应商之出厂检验报告为保证依据。

5.若客户有特殊要求，依客户要求标准执行。

5.4将检验结果写入“IQC检验报告”中。

5.5将检验结果填入“供应商品质履历表”中。

5.6在外箱贴上“PASS”“REJ”或“WAIVE”标签。

5.7不良处理：如果发现不良则填写“材料不良状况联络单”照会SQE并按不合格品控制程序进行处理。

6.0相关文件：6.1物料承认书6.2公司各产品工程图面6.3进料检验管理程序6.4检验抽样管理规范6.5不合格品控制程序7.0使用表单：7.1 IQC检验报告IQC进料检验报告(2).xls7.2 材料不良状况联络单材料不良联络书.xls7.3 供应商品质履历表供货商品质记录履历表.doc附件：常用端子磅力一览表。

端子类检验规范（IATF16949-2016/ISO9001-2015）1.0目的：确保生产所需端子类材料均能正确检验，保证其符合品质要求。

2.0适用范围：2.1接插件所用的所有端子；2.2端子材料入料检验和制程材料确认。

3.0定义：无4.0步骤：4.1确认以下文件/样品是否完整：4.1.1供应商在合格供应商清单上4.1.2有工程图纸4.1.3有公司确认的参考样品备注：如上任何一条不完整，不可进行检验。

4.2抽样方案具体要求见《抽样检验规范》。

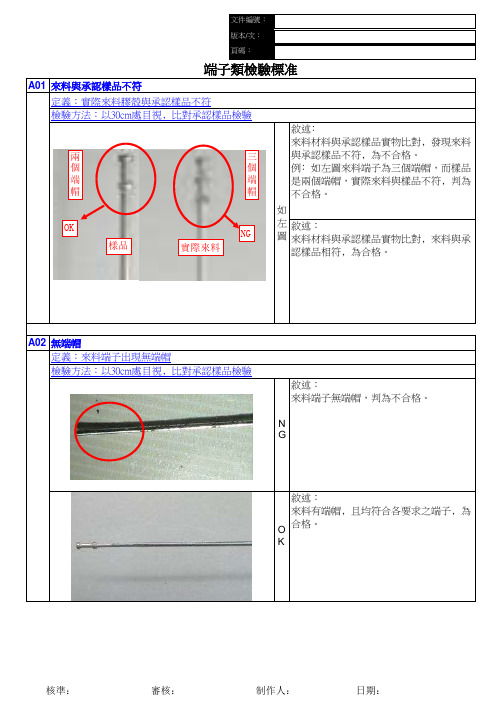

4.3检验内容与记录：NO 项目内容检验设备备注1 包装包装完整、无受损、厂商、标示正确、日期、ROHS等2* 外观外观完好、无刮伤、受损、氧化、变目视/MAJ形电镀、表层不氧化、无水痕、光泽、不粗糙对比AQL0.253* 尺寸依照物料承认书或产品工程图面游标卡尺4 材质确认依照物料承认书或产品工程图面、样品目视供应商提供报告5 铆压磅力测试具体要求见附件一拉力计2PCS/批C=06* 插拔力测试具体要求见附件二拉力计N＝5盘C＝04.3.1表中打*的项目，每批检验须有记录，其它各项在有异常和需要时备注或附上相关记录。

4.3.2尺寸规格、磅力、插拔力依据物料承认书或公司零件图中之数据保持二位小数（四舍五入）取得，其公差不变；尺寸检验合格时，将实测的最大值与最小值记录于报告中；若有尺寸检验不合格时，将重点检验不合格数据全部记录于检验表单中。

4.3.3所测插拔力数据记录于IQC检验报告的“可靠性”一栏中。

4.3.4插拔力测试：分别从不同的盘中取出端子，再与配套的胶壳进行测试，至少要测5个值；若本盘出现不良，需从本盘中再抽5个端子重新进行测试，后取平均值，若OK则合格。

4.3.5对于外观：全部内容都需要检验到位，记录3～5个重要方面即可。

4.4将检验结果记录于“IQC检验报告”中。

4.5在外箱及每一小包装上贴上“PASS”、“REJ”或“WAIVE”标签。

4.6不良处理：如果发现异常填写“材料不良状况联络单”，并按“不合格品控制程序”进行处理。

1.目的：为确保本公司于生产过程中，端子压着能符合品质需求而制订此规范.2.范围：此规范适用于各类端子压着检验.3.权责：3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验。

4.定义：无。

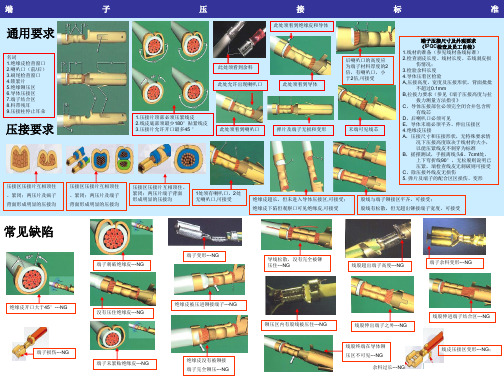

5.内容:5.1.端子正确铆压标准：5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可。

5.1.2.端子的内模压着导体后外露部分须超过0。

2-1mm。

5.1.3.正确铆压见：如附图一.5.2.端子铆压检验:项次检验项目判定标准检验器具检验方法1 端子内模拉力依端子铆压规格一览表拉力计1．测试长度以150mm左右为标准2．脱去外被20mm左右。

3．以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力.4．若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量。

5．拉力测试后应检验端子拉出后的状况，若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高；若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.（除铆压双并线端子外) 6．双并线合铆压在一端子时,端子内模时不得有芯线导体外露。

双并线之拉力在拉力规格范围内即可,不要求符合5条.项次检验项目判定标准检验器具检验方法2 端子内模高度依端子铆压规格一览表分离卡3 端子外模绝缘被覆损伤露芯线或滑出为不允收摇摆导体外被压着后需将导线做上下90度弯曲三次，检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整.5.3.端子铆压检验标准：项次检验项目判定标准不良图示说明检验方法1外观绝缘外被压着过长不允收。

（即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。

目视2 绝缘外被压着过短不允收（即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足,易脱落.目视3 尾料切断部分，所剩下之料头超过1mm.不允收量测项次检验项目判定标准不良图示说明检验方法4 外观端子内模有导体外露（分叉).不允收目视5 导体压着过长（导体过于靠近端子头部)不允收，此现象将造成端子不易与H。

ELETECH ENTERPRISE LTD．ADD: 8E,815 BaiZhang East Road NingBo China 宁波怡泰国际贸易有限公司TEL: 0574- FAX:0574-接线端子抽样检验规范批准页二零零五年四月接线端子成品抽样检验标准一、目的：1、为了确保厂商出货品质2、确保本公司本系列产品品质的一定水准及符合客户要求3、让工厂和公司有一个共同的标准及依据二、适用：本规范适用于所有接线端子三、本规范按IEC 60410正常检查一次抽样方案进行四、本规范合格质量水平AQL规定如下五、抽样:1、抽样时以一张订货单为单位。

2、若为倾向性的缺点，则无论缺点数如何一律判定为退货，由厂商复检改进后再通知本公司派人员去复检。

3、本规范为一般常见之缺点，若有未尽事项，可随时修订或增减之。

若未列出项目有危及人身安全或直接影响产品之特性者为致命缺点或重缺点，其它缺点为轻缺点。

4、检验后在判定上如有争议，则与厂部的品保部门或生产单位主管派人员与公司商讨判定。

六、产品简介该产品是用来连接电线电缆用的。

234三、机构部分No. 不良现象缺失标准检验方法适用机种CR MA MI 备注1 外壳材料不符，规格或等级用错等①按合同和结构数据表核对所有*2 重要外观尺寸不合格②游标卡尺所有*3 塑件阻燃测试失败阻燃测试仪所有*4 螺丝旋转不灵活手感所有*5 螺丝头部不是锥形目测所有*6 螺丝不能压紧对应规格电线手感所有*7 产品中的铜件和螺丝在螺丝完全旋松的情况下掉出来目测所有*备注：螺丝铜件配合要精确.验货时要将螺丝在铜件内旋进,旋出若干次,观察是否灵活.若不灵活要返工.①螺丝为钢,铜件为黄铜②如附图规格L(mm) B(mm) H1(mm) Φ(mm) E1(mm) E2(mm) H2(mm)4mm2 3A 93 17 12.5 2.8 8 5.8 86mm2 6A 115 19 15.5 3.2 9.5 6.2 910mm2 10A 129 20.7 16.5 4.2 11 7.6 1012mm2 15A 138 22.5 19 4.4 12 8.4 10.714mm2 20A 138 25 19 4.7 12 8.4 10.716mm2 30A 163 25.5 20 5.5 14 9.5 1225mm2 60A 185 29 25.5 6.7 16 10.8 1535mm2 80A 206 32.6 27 7.5 17 15 1440mm2 100A 255 45 34.5 9 21.5 20 22.35。
