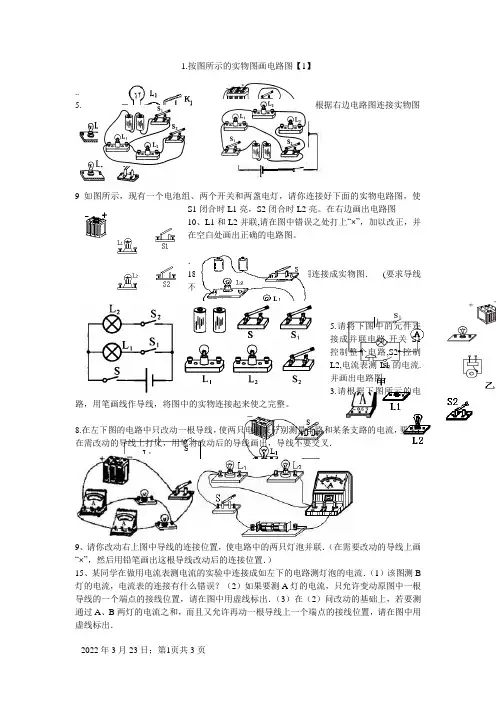

初中物理电路图练习(连线和画图)

1.按图所示的实物图画电路图【1】..5.根据右边电路图连接实物图9如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

在右边画出电路图10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

．18、将右图的电路元件按左边图连接成实物图．(要求导线不交叉)5.请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.3.请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

8.在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．9、请你改动右上图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）15、某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B 灯的电流，电流表的连接有什么错误？（2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．5.在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。

要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。

请设计一个电路，并按设计连接右上图的实物图。

12.如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．22.（2009•兰州）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．25.请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．35.请在图中用铅笔连线代替导线，把各电路元件连接起来，要求：开关同时控制两盏灯，灯L2的亮度可随意调节，电流表测量干路电流，并绘出电路图．43.同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：（1）请你根据电路图连接实物图．45.（2004•郴州）现有如下器材：一个电池组，三个开关，两个灯泡L1、L2，导线若干．请你按以下要求在左面画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L281．测未知电阻R的阻值，请你将右上图中的器材正确的连接，画出电路图。

初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

红灯绿灯前门后门S 1S 2S 3第14题6．请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

VL 1L27、根据下面的实物连接图，在右面的框中画出对应的电路图。

8、如图3所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（）A．L1和L2串联在电路中B．L1和L2并联在电路中C．甲、乙都是电压表D．甲是电压表，乙是电流表9、在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是 ( )A．甲是电流表，乙是电池组 B．甲是电池组，乙是电流表C．甲是电压表，乙是电池组 D．甲是电压表，乙是电流表10、在图2-6的家庭电路中A、B两处装上最合适的元件（用符号表示）.11、请按用电常识及安全用电原则把图中电灯和三脚插座接入电路中.第1题第2题12、请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．13、请同学们将图连成符合安全用电原则的照明电路。

火线零线地线第3题第4题14、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．15、在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．第5题第7题16、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

电路作图题（一）
姓名：_______________班级：_______________考号：_______________
一、作图题
1、根据电路图连接实物图：
2、根据实物图，在下面的方框里画出电路图。

3、在虚框内画出图13所示实物电路的电路图
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1时，红灯发光，绿灯不发光
(2)S 1、 S 2都闭合时，两灯都发光
(3) 只闭合 S 2时，两灯均不发光。

5、根据电路图连接实物图：
6、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。

7、按图所示的实物图画电路图：
8、请你根据图甲电路图，在图乙中连接好实物电路．
9、按图所示的实物连接图，画出电路图：
10、根据图所示电路图，连接实物图。

参考答案
一、作图题
1、
2、答案略
3、、
4、15 、
5、
6、
7、
8、解：根据电流流向法，先从正极出发依次串联开关S1、开关S2、灯泡L2回到电源负极，然后将灯泡L1并联在开关S2和灯泡L2的两端，如下图所示：
9、10、。

1.根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程).
2.在图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。

补上后要求，当滑动变阻器的滑片P向右移动时，电压表的示数增大。

画出来电路图。

3.在电路图中填上适当的电表。

4.找出来电路的错误。

5.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
6.按电路图连接实物图
7.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。

请画出电路图并连接实物图。

8.根据实物图画电路图。

15 章电路1．在右侧虚框内画出图所示实物电路对应的电路图．2．根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）3．如图所示为一实物电路，请在方框内画出对应的电路图．4．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．5．根据如图所示的实物连接图，请在右框中画出电路图．（6）6．在如图所示的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．7．请根据图中所示的实物图，画出对应的电路图．8．如图所示为一实物电路，请画出所对应的电路图．9．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成的不良后果．（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．10．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．11．用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）12．请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．（13题）13．用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．14．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键K闭合时，两灯都发光，且电流表的示数不变．15．根据图（甲）所示的电路图，将图（乙）中的实物图用笔画线表示导线连接起来，在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为A，A．16．如图是张华同学在“用电流表测电流”的实验中连接的电路 16题图（1）闭合开关，你会观察到灯泡L1、L2的发光情况是．（2）针对上述现象，你认为该电路存在的问题是：．（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流．要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉．17．在“用电流表测量电流”的实验中，某同学连接的电路如图所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是；（2）针对上述现象，该电路存在的问题是；（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．18．右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．19．（2016•天津）在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为A；若不计实验误差，请在图4中标出电流表A3的指针位置．20．（2011•贵阳）为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．（1）在连接电路时，开关应处于状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= A，I= A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：．参考答案与试题解析1．（2009•广州）在右侧虚框内画出图所示实物电路对应的电路图．【分析】由实物图可以看出：电流从电源的正极出发，经过的灯L2、灯L1和开关S后，回到电源负极，因此该电路为串联电路，用导线按实物图的顺序将各元件依次连接即可．【解答】解：由分析知：电路为串联电路，用导线将电源、开关以及灯泡连接起来，作图如下：2．（2013•兰州）根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）【分析】先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图即可．【解答】解：根据实物图可知，从正极出发分两条支路，一支路经开关S2、灯泡L2；另一支路经灯泡L1；然后两路汇合共同经过开关S1回到电源负极；如下图所示：3．（2009•沈阳）如图所示为一实物电路，请在方框内画出对应的电路图．【分析】两灯泡并联，开关控制整个电路，电流表测量干路中的电流；根据实物图画出电路图即可．【解答】解：L1与L2并联，开关和电流表分别串联在干路中；如图所示4．（2009•平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．【分析】由实物图可知，从电源开始分支，一支经电流表、开关、灯泡L1回到负极，另一支经灯泡L2回到负极，两只灯泡并联．【解答】解：两只灯泡并联，电流表测量灯泡L1电流，开关控制灯泡L1，如图：5．（2009•青海）根据如图所示的实物连接图，请在右框中画出电路图．【分析】从实物图上可以看出，两只灯泡并联；电流表测量通过灯泡L1的电流；开关控制灯泡L1．【解答】解：从正极开始分支，一支经灯泡L2直接回到负极；另一支经电流表、开关、灯泡L1回到负极；如图：6．（2008•大庆）在如图所示的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．【分析】开关同时控制两盏电灯、一个电流表测通过两灯的总电流，所以开关和电流表必须接在干路；一个电流表测量一个灯泡中的电流，所以接在支路上．因此将两个电流表相连的导线，改接为符合要求的连接．【解答】解：一个电流表接在干路上，一个电流表接在支路上，因此将支路电流表与干路电流表正接线柱相连的导线改接负接线柱；如图所示7．（2015•永州）请根据图中所示的实物图，画出对应的电路图．【分析】根据实物图可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量L2支路电流．【解答】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：．8．（2010•兰州）如图所示为一实物电路，请画出所对应的电路图．【分析】由实物图可知，两只灯泡并联，开关S1控制灯泡L1，开关S2控制灯泡L2，开关S控制干路，电流表测量干路电流．【解答】解：L1L2并联，开关S1与灯泡L1串联在一个支路中，开关S2与灯泡L2串联在另一支路中，开关S控制整个电路，电流表串联在干路中，电路图如图：9．（2008•泰州）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现短路现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成电流表和电源烧坏的不良后果．（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．【分析】（1）根据电路的状态和电路的故障判断和改正知识分析．电源短路是指电源两极不经过用电器直接连通的电路，会损坏电源．（2）把几个用电器首尾相接，连入电路就是串联．【解答】解：（1）合上开关，将出现短路现象，会使电流表和电源烧坏；（2）如图：故本题答案为：短路、电流表和电源烧坏．10．（2009•兰州）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．【分析】把L2与S2串联后，再与L1并联，电流表、开关S1串联在干路中．【解答】解：11．（2008•兰州）用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）【分析】电铃和灯泡并联，开关K2控制电铃，开关K1控制整个电路，对照电路图连接实物图．【解答】解：电流从正极出发经过开关K1后，分为两个支路，一条支路是经灯泡直接回到负极，另一条经过开关K2到电铃，然后回到负极．实物图如图：12．（2006•南京）请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．【分析】根据电路图连接实物，即从电源正极开始，按照电流的方向进行连线，最后回到电源负极．【解答】解：如图所示13．（2014•贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．【分析】由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯的总电流说明开关和电流表位于干路．【解答】解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下图所示：14．（2002•上海）在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键K 闭合时，两灯都发光，且电流表的示数不变．【分析】根据题目要求可知，电流表测量灯泡L1的电流，开关控制灯泡L2，两只灯泡并联．【解答】解：如图：从正极开始分支，一支经电流表、灯泡L1回到负极，另一支经开关、灯泡L2回到负极．15．（2006•天津）根据图（甲）所示的电路图，将图（乙）中的实物图用笔画线表示导线连接起来，在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为0.2A，0.3A．【分析】根据实物的电路连接进行分析，即两个灯泡并联连接，开关控制整个电路，A1测量干路电流，A2测量L2中的电流；根据并联电路电流的规律进行分析，即干路电流等于支路电流之和．【解答】解：使两个灯泡并联连接，开关控制整个电路，A1测量干路电流，A2测量L2中的电流；根据电流流向进行连接，即从正极出发，最后回到电源负极．如图所示因为A1测量干路电流，A2测量L2中的电流，所以I2=0.3A，I1=I﹣I2=0.5A﹣0.3A=0.2A．故答案为：0.2，0.3．16．（2005•呼和浩特）如图是张华同学在“用电流表测电流”的实验中连接的电路（1）闭合开关，你会观察到灯泡L1、L2的发光情况是L2发光，L1不发光．（2）针对上述现象，你认为该电路存在的问题是：电流表A1将灯泡L1短路．（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流．要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉．【分析】（1）分析电路可知，电流表A1将灯泡L1短路，电流表A1与L2串联，所以L2发光，L1不发光；（2）因为电流表A1将灯泡L1短路，所以L2发光，L1不发光；（3）根据两只电流表分别测干路和支路电流，就要求一个电流表在干路，一个在支路对电路进行改动．【解答】解：（1）因为电流表A1将灯泡L1短路，所以L1不发光；电流表A1与L2串联，所以L2发光；（2）该电路存在的问题是：电流表A1将灯泡L1短路；（3）根据一个电流表在干路，一个在支路，将A2的0.6接线柱改到开关的右侧接线柱即可（如图所示）故答案为：（1）L2发光，L1不发光；（2）电流表A1将灯泡L1短路；（3）如图．17．（2003•哈尔滨）在“用电流表测量电流”的实验中，某同学连接的电路如图所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是L2亮、L1不亮；（2）针对上述现象，该电路存在的问题是L1被短路；（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．【分析】（1）（2）运用电流流向法，查看电流在电路中的流通路径，通过判断电路的构成情况来分析存在的问题．（3）图中接错的地方有：A2接线柱的连接方式有误，且A2、L1所在支路被短路．只允许改其中一条导线，就应考虑A1、A2之间的导线；由图知：通过A2的电流需从“+”流入，“0.6”流出，因此将A1、A2之间的连线改接到灯L2右接线柱或开关的右接线柱即可．【解答】解：（1）由图知：电流从电源正极出发，流经电表A1、灯L2、开关后回到负极，而电流表A2、L1串联后与电流表A1并联，被短路，因此电流表A2无示数、灯L1不亮，L2亮．（2）由（1）知：L1被短路了，故不亮；（3）通过分析可以得出，应将A1、A2之间的接线改接到A2（“0.6端”）和灯L2（右接线柱）上，如图：故答案为：（1）L2亮、L1不亮；（2）L1被短路．（3）如图．18．（2014•株洲）右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线 a （填“a”或“b”）流入电流表，其示数是0.4 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“0.6 ”的接线柱相连，b与标有“﹣”的接线柱相连．【分析】使用电流表测量电路电流时，必须：使电流表与用电器串联；电流从正接线柱流入，从负接线柱流出；根据电流大小选择合适的量程．【解答】解：由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；此时电流表选择的是0～3A量程，对应的分度值为0.1A，此时的示数是0.4A；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“﹣”的接线柱相连．故答案为：a；0.4；0.6；﹣．19．（2016•天津）在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为0.3 A；若不计实验误差，请在图4中标出电流表A3的指针位置．【分析】（1）根据电路图连接实物电路；（2）看清量程和分度值，读出示数；利用并联电路电流特点求出干路电流表示数，在图上画出指针位置即可．【解答】解：（1）根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路，连接如图1所示；（2）电流表A1的量程为0～0.6A，分度值为0.1A，此时示数为0.3A，故通过L1的电流为0.3A；A2量程为0～0.6A，分度值为0.1A，此时示数为0.5A，根据并联电路电流特点：干路电流等于各支路电流之和，则A3示数为0.3A+0.5A=0.8A，指针位置如图2所示．故答案为：（1）如图1所示；（2）0.3；如图2所示．20．（2011•贵阳）为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．（1）在连接电路时，开关应处于断开状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：L1或电流表开路．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= 0.52 A，I= 1 A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：I=I1+I2．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：用改变电源电压继续实验的方法进行验证．【分析】（1）应用已有的安全用电原则分析可知开关应是断开的．（2）在题干已给信息的基础上，只有对L1所在的支路故障分析，所在的支路进行短路或断路两种情况逐一分析，便可得出．（3）读出图中电流表的示数，对数据分析即可．（4）为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，能改变电路中电流的方法即可得出答案．【解答】解：（1）根据安全用电的原则，连接电路的过程中电路应该是断开的．（2）题干中，闭合开关灯L2发光，但灯L1不发光，电流表的示数为零；如果是L1所在的支路出现短路，有三种情况：①如果L1和电流表同时短路，灯泡L2也不会发光，②如果只是L1短路，灯L2不发光，电流表有很大的示数，③如果只是电流表短路，电流表示数为零，但L1和L2都发光；以上三种短路情况都不符合题意，所以L1所在的支路不是短路故障．如果L1所在的支路某处出现开路故障，则不发光，电流表无示数，不影响L2所在的支路，L2照常发光，所以只能是L1或电流表开路．（3）读出乙和丙的示数分别为I2=0.52A、I=1A在误差范围内I=I1+I2．（4）为了验证结论的普遍性，改变电路中的电流还可以采用的方法是用改变电源电压继续实验的方法进行验证．故答案：（1）断开（2）L1或电流表开路（3）0.52、1、I=I1+I2（4）用改变电源电压继续实验的方法进行验证．（其他合理答案均可）。

电路图之阳早格格创做1、用线条代替导线，将图中的电器元件连成电路，并正在左边绘出电路图.央供：(1)启关K1只统造电灯L1，启关K2只统造电灯L2；(2)共用一个电池组2、根据图所示，央供Ll、L2并联，S1统造L1，S2统造L2，S3正在搞路，连线没有要接叉，请将图中元件连成电路．3、将左图的电路元件按左边图对接成真物图．(央供导线没有接叉)4、请将下图中的元件对接成并联电路,启关S1统造所有电路,S2统造L2,电流表测L1的电流.并绘出电路图.5、请根据下图所示的电路，用笔划线做导线，将图中的真物对接起去使之完备.6、根据图所示的电路图，用笔划线代替导线，对接真物电路（央供导线没有克没有及接叉）．7、请根据图甲所示的电路图，将图乙中的真物用铅笔线表示导线对接起去．8、共教们正在商量“并联电路中搞路电流取各收路电流关系”的真验时，安排了如图所示的电路图：请您根据电路图对接真物图．9、请您改换左上图中导线的对接位子，使电路中的二只灯泡并联．（正在需要改换的导线上绘“×”，而后用铅笔划出那根导线改换后的对接位子．）10、L1战L2并联,请正在图中过失之处挨上“×”，加以改正，并正在空黑处绘出精确的电路图.．11、正在左下图的电路中只改换一根导线，使二只电流表分别丈量搞路战某条收路的电流，央供：正在需改换的导线上挨叉，用笔将改换后的导线绘出，导线没有要接叉．12、某共教正在搞用电流表测电流的真验中对接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的对接有什么过失？（2）如果要测A灯的电流，只允许变动本图中一根导线的一个端面的接线位子，请正在图中用真线标出．（3）正在（2）问改换的前提上，若要测通过A、B二灯的电流之战，而且又允许再动一根导线上一个端面的接线位子，请正在图中用真线标出．13、如图是某共教安排的电路，他念利用电流表丈量小灯泡L2中的电流，请您：a．绘出相映的电路图；b．正在图中改换一根导线，使电流表能间接测出二只电灯泡中的总电流，绘出那根导线，并把改换后的电路图绘出去．1、如图丙是正在使用乙图丈量通过A、C二面的电流时，电流表的示数（分别如图中真线所示）情况，当图甲、乙关合启关时，下列道法中精确的是（）A．正在甲图中，通过A面的电流最大B．正在甲图中，通过C面的电流最大C．根据丙图可知，通过乙图中B的电流一定是D．根据丙图可知，通过乙图中B的电流大概是1A2、正在“商量串联电路中的电流特性”真验中，某共教用电流表分别测出图中A、B、C三处的电流大小，并收端得到它们之间关系的论断.为了进一步商量它们之间的关系，下一步他的收配是（）A．将电源二极对于调，再次丈量A、B、C三处的电流B．改变启关S的位子，再次丈量A、B、C三处的电流C．将图中二只灯泡位子对于调，再次丈量A、B、C三处的电流D．换用分歧规格的灯泡，再次丈量A、B、C三处的电流3、如图所示，二盏灯真足相共，且电流表A1、A2、A3的示数分别为I1、I2、I3，则各表的示数关系是（）A．I1：I2=1：2B．I3：I1：I2=1：1：1C．I2：I1=2：1D．I1：I2：I3=1：1：24、为了死计便当，卧室里的共一个照明灯通时常使用二个启关统造一个拆置正在进门处，另一个正在床头附近，收配任性一个启关均不妨启灯、关灯.底下四幅图是小明用电池动做电源安排的四个电路模型，能谦脚央供的是（）5、如图所示，正在训练使用电流表的真验中，某共教创造电流表（0～3A）的量程刻度值标示没有浑，根据您对于电流表的相识，电流表的精确读数是（）A．B．C．D．6、下列四个电路中，电流表能丈量通过灯L1(图中的左边灯)电流的是（）7、下列家用电器平常处事电流小于的是（）A.家用空调B. 节能灯C. 家用电饭锅D. 电热火壶8、将塑料绳的一端扎紧，尽大概将其撕成更多的细丝，用搞燥的脚从上背下捋几下，瞅察到如图所示的局里，那是果为塑料丝戴了电荷（选挖“共种”或者“同种”），那种使塑料丝戴电的要领称为.第21题图第22题图第23题图9、自然界只存留二种电荷，一种是正电荷，另一种是电荷.当甲乙二个通草球出现如图所示情形时，若甲戴正电，则乙戴电.10、如图所示为某宾馆的房卡，惟有把房卡拔出槽中，房间内所有的灯战插座才搞有电，房卡的效率相称于一个（挖电路元件），该元件接正在房间电路的（选挖“收路”、“搞路”）.房间里的电灯、电视、空调等正在电路中属于. 11、工厂里时常使用静电除尘技能，用一齐戴电的金属板，把浮尘吸附正在金属板上，静电除尘的本理是.12、有一种节日彩灯，100只一组串联，若电源插头处的电流为300mA，则通过第20只灯的电流为A；13、如下图甲电路，当启关S关合后，电流表的指针偏偏转如乙图所示，其中b电流表的读数应为A，通过灯泡L2的电流是A.14、根据电路图回问下列问题：（1）如图1所示电路，灯L1战L2是真足相共的二盏灯，若启关S关合后，电流表示数为，则通过灯L1的电流大小为，则通过灯L2的电流大小为.（2）如图2，A1、A2的示数分别是、，则通过灯L2的电流大小为A.。

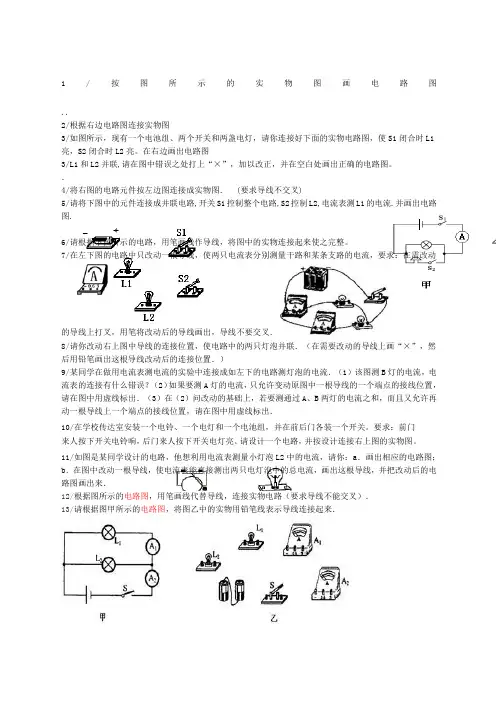

1/按图所示的实物图画电路图..2/根据右边电路图连接实物图3/如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

在右边画出电路图3/L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

．4/将右图的电路元件按左边图连接成实物图． (要求导线不交叉)5/请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.6/请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

7/在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．8/请你改动图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）9/某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的连接有什么错误？（2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．10/在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。

要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。

请设计一个电路，并按设计连接右上图的实物图。

11/如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．12/根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．13/请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．14/请在图中用铅笔连线代替导线，把各电路元件连接起来，要求：开关同时控制两盏灯，灯L2的亮度可随意调节，电流表测量干路电流，并绘出电路图．15/同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：（1）请你根据电路图连接实物图．16/现有如下器材：一个电池组，三个开关，两个灯泡L1、L2，导线若干．请你按以下要求在左面画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L217/测未知电阻R的阻值，请你将右上图中的器材正确的连接，画出电路图。

1/按图所示的实物图画电路图..2/根据右边电路图连接实物图3/如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

在右边画出电路图3/L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

．4/将右图的电路元件按左边图连接成实物图． (要求导线不交叉)5/请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.6/请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

7/在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．8/请你改动右上图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）9/某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的连接有什么错误？（2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．10/在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。

要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。

请设计一个电路，并按设计连接右上图的实物图。

11/如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．12/根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．13/请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．14/请在图中用铅笔连线代替导线，把各电路元件连接起来，要求：开关同时控制两盏灯，灯L2的亮度可随意调节，电流表测量干路电流，并绘出电路图．15/同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：（1）请你根据电路图连接实物图．16/现有如下器材：一个电池组，三个开关，两个灯泡L1、L2，导线若干．请你按以下要求在左面画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L217/测未知电阻R的阻值，请你将右上图中的器材正确的连接，画出电路图。

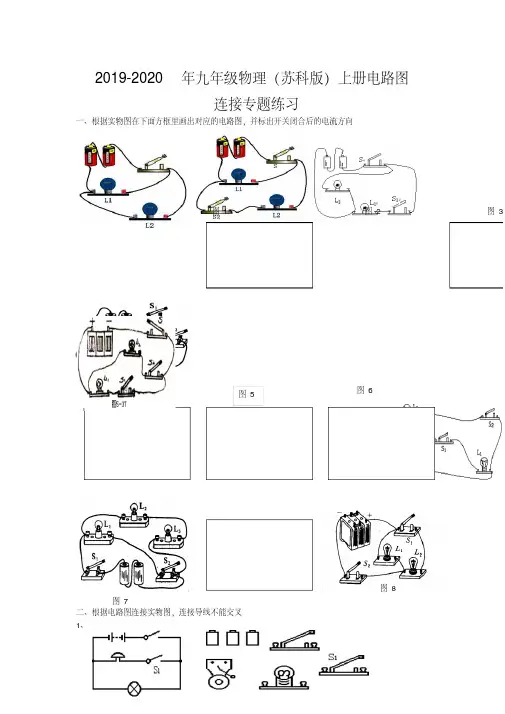

2019-2020年九年级物理（苏科版）上册电路图
连接专题练习
一、根据实物图在下面方框里画出对应的电路图，并标出开关闭合后的电流方向
二、根据电路图连接实物图，连接导线不能交叉1、图2
图1 图3
图5 图7 图6
图4
图8
2、3、4、5、
6、
三．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时
会出现什么现象呢？你能把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：
四、按要求设计电路
1.根据以下要求，完成下图中的实物连接图。

要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。

并在右边画出它的电路图。

S1
S2
S3
2、现在居民楼楼梯处的照明灯大多装有“声敏”和“光敏”的自动控制装置。

夜晚有人走
动发出声音时，电路接通，电灯亮；白天，不论发出多大声响，电灯都不亮，你认为怎样连
接电路，才能实现上述功能？画出你设计的电路图。

（光敏”和“声敏”的自动装置相当于
两个自动开关，电灯只有在夜晚天黑，而且发出声音时，电灯才会亮。

）
五、电路分析题
1、如图13-3-4所示各电路中，L1, L2两灯串联的电路
是．L1、L2两灯并联的电路是．
2.在图13-3-6所示的电路中，若要使L1和L2两灯组成并联电路
则开关断开，闭合；若要使L1和L2两灯组成并联电
路．开关断开，闭合。

3．如图3(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电路，且S控制L1和L2。

1、请根据左边实物连接的电路图，画出其电路图。

2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出准确的电路图。

3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
5、在下列图中，根据实物图，画出相对应的电路图．
6、根据如下图的实物图，画出电路图．
7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
8、请把图4-9中的电路元件连成电路图。

要求：S只控制L1，S2控制干路。

9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)。
