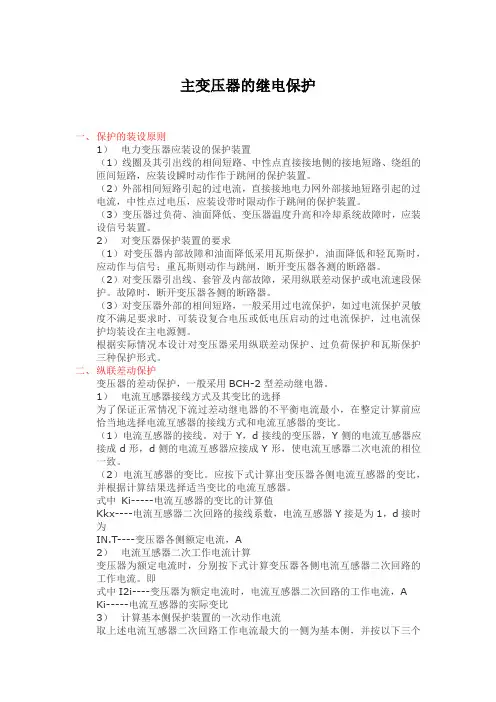

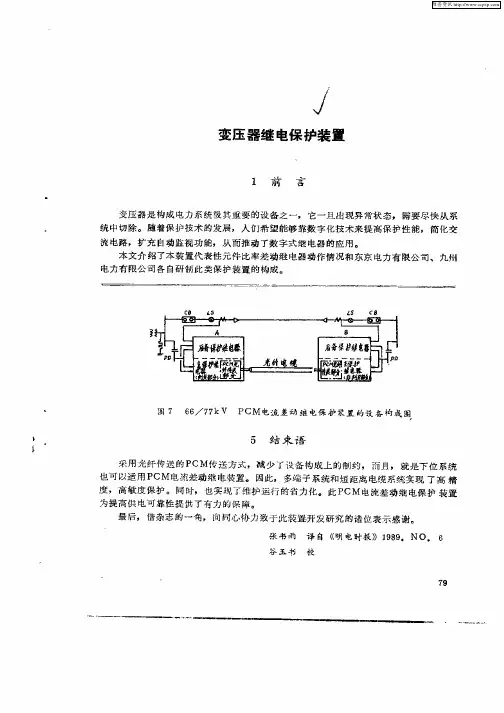

主变压器的继电保护一、保护的装设原则1）电力变压器应装设的保护装置（1）线圈及其引出线的相间短路、中性点直接接地侧的接地短路、绕组的匝间短路，应装设瞬时动作作于跳闸的保护装置。
（2）外部相间短路引起的过电流，直接接地电力网外部接地短路引起的过电流，中性点过电压，应装设带时限动作于跳闸的保护装置。
（3）变压器过负荷、油面降低、变压器温度升高和冷却系统故障时，应装设信号装置。
2）对变压器保护装置的要求（1）对变压器内部故障和油面降低采用瓦斯保护，油面降低和轻瓦斯时，应动作与信号；重瓦斯则动作与跳闸，断开变压器各测的断路器。
（2）对变压器引出线、套管及内部故障，采用纵联差动保护或电流速段保护。
故障时，断开变压器各侧的断路器。
（3）对变压器外部的相间短路，一般采用过电流保护，如过电流保护灵敏度不满足要求时，可装设复合电压或低电压启动的过电流保护，过电流保护均装设在主电源侧。
根据实际情况本设计对变压器采用纵联差动保护、过负荷保护和瓦斯保护三种保护形式。
二、纵联差动保护变压器的差动保护，一般采用BCH-2型差动继电器。
1）电流互感器接线方式及其变比的选择为了保证正常情况下流过差动继电器的不平衡电流最小，在整定计算前应恰当地选择电流互感器的接线方式和电流互感器的变比。
（1）电流互感器的接线。
对于Y，d接线的变压器，Y侧的电流互感器应接成d形，d侧的电流互感器应接成Y形，使电流互感器二次电流的相位一致。
（2）电流互感器的变比。
应按下式计算出变压器各侧电流互感器的变比，并根据计算结果选择适当变比的电流互感器。
式中Ki-----电流互感器的变比的计算值Kkx----电流互感器二次回路的接线系数，电流互感器Y接是为1，d接时为IN.T----变压器各侧额定电流，A2）电流互感器二次工作电流计算变压器为额定电流时，分别按下式计算变压器各侧电流互感器二次回路的工作电流。
即式中I2i----变压器为额定电流时，电流互感器二次回路的工作电流，AKi-----电流互感器的实际变比3）计算基本侧保护装置的一次动作电流取上述电流互感器二次回路工作电流最大的一侧为基本侧，并按以下三个条件计算该侧的动作电流，最后取其中最大者。
浅谈变压器继电保护曾粤贵变压器是电力系统中必不可少的意见装置，是通过电磁感应的原理来完成改变交流电电压使其更好地供电的装置，一般由铁芯（或磁芯）和线圈组成，线圈又是由绕组形成的，一般必须包含连接电源的初级线圈和其他的次级线圈。
变压器存在的主要作用就是用来改变交流电的电压、电流、电阻，还可以隔离和稳压，以使交流电供应的电力系统能够正常运行。
二、继电保护概述（一）继电保护的含义继电保护是一种对电力系统进行监测，以及时发现系统中发生的故障或者是影响运行安全的异常状况，要么向相关人员发出警报，要么隔离或者切除故障部分的反事故自动化措施。
在电力系统的这种保护中因为有很长一段时间主要是用有触点的继电器来施加的，所以这种保护措施就被习惯性地冠以了继电保护的称号。
继电保护保护保护的是电力系统以及其中的诸如发电机、变压器、输电线路等元件的用电安全，一旦这一系统中的任意一环出现故障或异常，继电保护装置就会发挥其作用，通过合理的方式对故障进行处理，消除故障扩大化造成的供电设备损坏甚至是影响供电状况等事故的发生。
（二）继电保护的原则继电保护这一作用的发挥必须依靠相应的装置，而其工作原理及工作过程也需要遵循一定的原则：1、选择性原则选择性原则指的就是在进行继电保护的过程中，保护措施的执行者存在选择的余地，也就是通过施加更多的选择项而达到完美保护的目的。
如果电力系统中的某一部分发生了故障，那么继电保护就会发挥作用将故障部分隔离或切除，但是如果发生故障部分的保护装置中的也出现了故障没有及时发挥作用时，相邻的保护装置就会起到"互帮互助"的作用，对这一部分故障进行处理。
2、速动性原则速动性原则从字面意思就可以理解，就是当故障发生时继电保护装置一定要迅速反应，快速做出相应处理，以免电力系统的各项设备因为在非正常的大电流、低电压环境中运行的时间过长，而导致的设备损坏甚至更严重的后果，保证电力系统的正常运行和供电的稳定性。

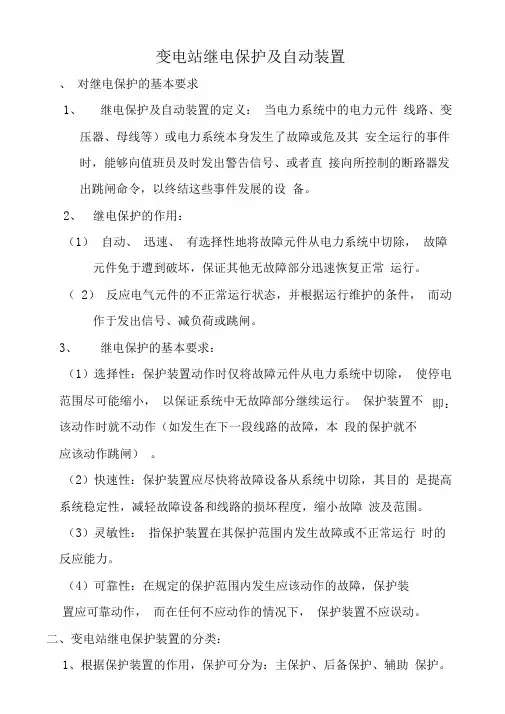

变电站继电保护及自动装置、对继电保护的基本要求1、继电保护及自动装置的定义：当电力系统中的电力元件线路、变压器、母线等）或电力系统本身发生了故障或危及其安全运行的事件时，能够向值班员及时发出警告信号、或者直接向所控制的断路器发出跳闸命令，以终结这些事件发展的设备。
2、继电保护的作用：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，故障元件免于遭到破坏，保证其他无故障部分迅速恢复正常运行。
（2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。
3、继电保护的基本要求：（1）选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。
保护装置不即：该动作时就不动作（如发生在下一段线路的故障，本段的保护就不应该动作跳闸）。
（2）快速性：保护装置应尽快将故障设备从系统中切除，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。
（3）灵敏性：指保护装置在其保护范围内发生故障或不正常运行时的反应能力。
（4）可靠性：在规定的保护范围内发生应该动作的故障，保护装置应可靠动作，而在任何不应动作的情况下，保护装置不应误动。
二、变电站继电保护装置的分类：1、根据保护装置的作用，保护可分为：主保护、后备保护、辅助保护。
（1）主保护：为满足系统稳定和设备安全要求，能以最快速度有选择性地切除故障的保护。
（2 ）后备保护：当主保护或断路器拒动时，用来切除故障的保护。
后备保护又分为：远后备保护：当主保护拒动时，由相邻电力设备或线路的保护来实现的后备保护。
近后备保护：当主保护或断路器拒动时，由本电力设备或线路的另一套保护来实现的后备保护。
（3 ）辅助保护：为补充主保护与后备保护的性能或当主保护与后备保护退出运行时而起作用的保护。
例如：断路器三相不一致保护、充电保护等。
2、根据保护的动作原理不同，保护可分为：（1）反映电流变化的电流保护：如过流保护；（2）反映电压变化的电压保护：如低电压、过电压等；（3）同时反映电流和电压变化的保护：1）复合电压（低电压、负序电压、零序电压）闭锁的过流保护：在电流保护的基础上，加装电压闭锁元件，只有电压和电流都满足条件时，保护才动作出口，这样可以提高保护的灵敏度。
继电保护-第章变压器保护————————————————————————————————作者：————————————————————————————————日期：第七章变压器保护第一节概述一、电力变压器的故障和继电保护的设置变压器在电力系统中使用非常普遍而且占有十分重要的地位。
如果变压器发生故障和处于不正常运行状态，将会给系统运行和安全供电带来严重的后果，所以有必要根据变压器的电压等级、容量和重要成度装设专用的继电保护装置。
变压器可能发生的故障一般分为变压器箱体内部故障和箱体外部故障两大类。
箱体内部故障主要有：变压器绕组的相间短路、绕组内的层间或匝间短路，单相接地短路故障。
这些故障对供用电系统及其设备会产生很大的危害，短路电流产生的电弧会破坏绕组的绝缘，烧毁铁芯，电弧还会使绝缘材料和变压器油受热分解产生大量气体，可能导致密闭的变压器油箱因气体迅速膨胀而爆炸。
箱体外部故障主要是：引出线绝缘套管的故障，它可能引起引出线的相间短路或对变压器外壳的接地短路。
由于变压器的故障，危及供用电系统的安全运行和供电的可靠性，所以应装设动作于跳闸的继电保护装置。
变压器的不正常运行状态有：外部短路或过负荷所引起的绕组中过电流、油面降低，电压升高等。
长时间的不正常运行状态会使变压器的温度升高、绝缘老化、寿命缩短，甚至会引起故障，因此，应装设动作于信号或跳闸的继电保护装置：二、继电保护的设置根据以上情况分析，变压器一般应装设下列继电保护装置：（1）瓦斯保护。
变压器箱体内部故障的保护，即箱体内发生故障伴随油分解产生气体或变压器油面不论任何原因下降时，瓦斯保护动作。
轻瓦斯保护动作于信号，重瓦斯保护动作于变压器的断路器跳闸。
瓦斯保护一般装设在容量为800千伏安及以上的变压器上。
（2）电流速断保护。
变压器套管处及变压器箱体内部故障的保护，即变压器发生故障引起绕组电流突然增大时，电流速断保护动作。
电流速断保护一般装设在容量为10000千伏安以下单台运行的变压器和容量在6300千伏安以下并列运行的变压器上，动作于变压器的断路器跳闸。
