继电保护-电力变压器的保护

电力变压器继电保护电力变压器是电力系统中重要的电力设备之一，用于升降电压以及提供电力输送中途的电力支撑。

为了保护电力变压器运行安全，必须采用继电保护，它是电力系统中最重要的保护手段之一。

本文将介绍电力变压器继电保护的原理、类型、应用以及故障处理方法。

一、原理继电保护是指利用电气原理和电气器件，通过电气信号实现保护、控制、监视等功能的一种自动化保护措施。

在电力系统中，继电保护通过对电压、电流、功率、状态等参数进行监测和判断，实现对电气设备的保护。

电力变压器作为电力系统中的重要设备，需要采用多种继电保护手段进行保护。

电力变压器继电保护的原理主要有以下几个方面：1、过电流保护过电流保护是指当电力变压器发生短路、过负荷等故障时，通过对电流进行测量，对相应的故障进行保护。

通常采用电流互感器（CT）对电流进行测量，并通过电流保护装置实现对变压器的保护。

3、差动保护4、绝缘监测保护绝缘监测保护是指通过对电力变压器绝缘状态进行监测，判断绝缘状态的变化情况，实现对电力变压器的保护。

通常采用绝缘监测装置对电力变压器绝缘状态进行监测，并通过绝缘监测装置的报警信号实现对变压器的保护。

二、类型主保护是指继电保护中最基本、最重要的保护方式。

它是指对电力变压器主要运行参数进行监测和判断，如对电流、电压、功率等根据规定的保护定值进行测量和判断，从而实现对电力变压器的保护。

2、备用保护备用保护是指当主保护失效或不能正常工作时，采用备用保护来对变压器进行保护。

通常备用保护是由多个继电保护组成的，当主保护失效时，备用保护可以及时地发挥作用，对变压器进行保护。

三、应用电力变压器继电保护在电力系统中的应用非常广泛，主要是用于保护电力变压器运行的安全与稳定。

1、电力供应管理电力供应管理是电力系统中非常重要的一环，电力变压器作为输电的关键设备，必须要有可靠的继电保护装置，确保电力的稳定供应。

2、防止故障电力变压器继电保护主要用于防止电力变压器的短路、过负荷等故障，当发生故障时，继电保护可及时切断电力变压器，确保安全运行。

电力变压器继电保护
电力变压器是输送、分配和利用电力的重要设备，其正常运行对电力系统的稳定运行具有重要意义。

电力变压器在运行过程中受到各种因素的影响，可能会出现各种故障，对电力变压器进行继电保护是确保其安全稳定运行的重要手段之一。

继电保护系统是电力系统中的重要组成部分，用于监测和保护电力设备，保障电力系统的安全运行。

电力变压器继电保护的主要任务是对电力变压器的各种故障进行检测和保护，包括短路、接地故障、过载、过压、欠压等。

通过对这些故障进行及时有效的保护，可以最大限度地减少故障对电力变压器的损害，保障电力系统的安全运行。

电力变压器的继电保护系统通常包括差动保护、过流保护、过电压保护、接地保护等多种保护功能，通过这些保护功能共同作用，可以对电力变压器进行全面的保护。

差动保护是电力变压器继电保护中最重要的一种保护方式，它利用变压器两侧电流的差值来判断变压器的内部故障。

差动保护主要是通过检测变压器两侧的电流，当两侧电流的差值超过设定值时，即判定为变压器内部出现了故障，保护动作将被触发，从而及时切断电力系统中的故障，保护变压器不受损害。

差动保护是对电力变压器内部故障进行及时有效保护的重要方式，同时也是保障电力系统安全运行的重要手段。

电力变压器继电保护电力变压器是电力系统中不可或缺的设备，它在电力系统中起着调整电压、升降电压、保护电器设备等作用。

而变压器继电保护则是为了保护变压器的安全运行，防止发生故障而设计的一项重要技术措施。

本文将从电力变压器的基本原理、变压器继电保护的作用及特点等方面进行详细介绍。

一、电力变压器的基本原理电力变压器是一种通过电磁感应原理实现电压变化的设备，其基本原理可以简单地表述为：在变压器的铁心上绕有两个或多个线圈，分别为高压线圈和低压线圈。

当高压线圈通电时，产生的磁场会使铁心中的低压线圈感应出电动势，从而使得输入电压和输出电压之间实现了降压或升压的变换。

这样，变压器可以实现从高电压向低电压、或者从低电压向高电压的转换，以满足不同电器设备的电压需求。

二、变压器继电保护的作用及特点1. 作用电力变压器在电力系统中起着重要的作用，一旦发生故障则可能导致系统的停运，给生产和生活带来严重的影响。

而变压器继电保护的作用就是为了及时发现并隔离变压器的故障，保证电力系统的安全稳定运行。

变压器继电保护系统可以通过实时监测变压器的运行状态，发现变压器的异常情况，并及时做出响应，保护变压器免受损害。

2. 特点变压器继电保护系统有以下特点：（1）灵敏性高：变压器继电保护系统可以对电路的异常情况做出及时反应，实现对变压器的快速保护。

（2）鲁棒性强：变压器继电保护系统可以适应不同的工作环境和电压等级，保证变压器在各种复杂条件下的安全运行。

（3）自动化程度高：现代的变压器继电保护系统采用先进的数字化技术，可以实现自动化的监测、诊断和响应，减轻运维人员的工作负担。

（4）全面性强：变压器继电保护系统可以监测变压器的各种参数，对变压器的各种异常情况都能做出有效的保护措施。

三、变压器继电保护的实现方式变压器继电保护可以通过多种方式实现，下面介绍常见的几种方式：1. 电压继电保护电压继电保护是采用电压传感器对变压器的输入、输出电压进行实时监测，当输入、输出电压偏离正常范围时，可及时发出警报信号并采取措施，以保护变压器不受损害。

继电保护-第章变压器保护————————————————————————————————作者：————————————————————————————————日期：第七章变压器保护第一节概述一、电力变压器的故障和继电保护的设置变压器在电力系统中使用非常普遍而且占有十分重要的地位。

如果变压器发生故障和处于不正常运行状态，将会给系统运行和安全供电带来严重的后果，所以有必要根据变压器的电压等级、容量和重要成度装设专用的继电保护装置。

变压器可能发生的故障一般分为变压器箱体内部故障和箱体外部故障两大类。

箱体内部故障主要有：变压器绕组的相间短路、绕组内的层间或匝间短路，单相接地短路故障。

这些故障对供用电系统及其设备会产生很大的危害，短路电流产生的电弧会破坏绕组的绝缘，烧毁铁芯，电弧还会使绝缘材料和变压器油受热分解产生大量气体，可能导致密闭的变压器油箱因气体迅速膨胀而爆炸。

箱体外部故障主要是：引出线绝缘套管的故障，它可能引起引出线的相间短路或对变压器外壳的接地短路。

由于变压器的故障，危及供用电系统的安全运行和供电的可靠性，所以应装设动作于跳闸的继电保护装置。

变压器的不正常运行状态有：外部短路或过负荷所引起的绕组中过电流、油面降低，电压升高等。

长时间的不正常运行状态会使变压器的温度升高、绝缘老化、寿命缩短，甚至会引起故障，因此，应装设动作于信号或跳闸的继电保护装置：二、继电保护的设置根据以上情况分析，变压器一般应装设下列继电保护装置：（1）瓦斯保护。

变压器箱体内部故障的保护，即箱体内发生故障伴随油分解产生气体或变压器油面不论任何原因下降时，瓦斯保护动作。

轻瓦斯保护动作于信号，重瓦斯保护动作于变压器的断路器跳闸。

瓦斯保护一般装设在容量为800千伏安及以上的变压器上。

（2）电流速断保护。

变压器套管处及变压器箱体内部故障的保护，即变压器发生故障引起绕组电流突然增大时，电流速断保护动作。

电流速断保护一般装设在容量为10000千伏安以下单台运行的变压器和容量在6300千伏安以下并列运行的变压器上，动作于变压器的断路器跳闸。

电力变压器的继电保护前言电力变压器是电力系统中重要的电器设备之一，也是电能转化和传输的核心设备之一。

在长期运行中，变压器会面临各种各样的故障风险，其中一些故障甚至会导致损失极大的事故。

因此，对于变压器的保护至关重要。

而继电保护是一种重要的保护方式之一，本文将讨论电力变压器的继电保护。

继电保护概述继电保护是一种在电力系统中使用的保护技术，利用电流、电压等电气信号作为控制或触发信号，对电力系统进行监控和保护。

其目的是检测电力系统中的故障，及时确定故障位置和类型，并采取相应的措施避免故障继续扩大，从而确保电力系统的正常运行。

继电保护经过多年的发展，已经成为电力系统中重要的保护手段之一。

它具有灵敏、快速、准确、可靠的特点，大大提高了电力系统的安全性和稳定性。

同时，随着科技的不断进步，继电保护的应用领域也不断拓展，越来越多的电器设备开始采用继电保护技术。

变压器的故障与保护电力变压器作为电力系统的关键设备之一，其安全运行对于电力系统的正常运转至关重要。

变压器在长期运行中可能面临多种故障，例如：1.绕组短路；2.油变质和泄漏；3.绝缘劣化等。

当变压器发生故障时，其对电力系统的影响将是很严重的。

因此，对于变压器的保护，早期主要是采用熔断器等保护方式，但这种保护方式在检测故障时速度慢、精度低、可靠性差等问题面前显得力不从心。

随着继电保护技术的成熟和发展，变压器的保护方式也得到了极大的提升。

目前常用的变压器保护方案包括过电压保护、欠电压保护、差动保护、绕组温度计保护等。

变压器差动保护变压器差动保护是变压器保护中最常用的保护方式之一。

它可以对变压器的绝大多数故障进行保护，包括内部故障、一侧绕组与另一侧绕组之间的短路故障等。

差动保护的核心思想是比较变压器的两个绕组所流过的电流是否相等，若不相等则表示变压器内部可能存在故障。

在差动保护系统中，将电流变压器（CT）的输出作为输入，通过比较两边输入信号的大小，判断系统故障类型以及故障位置。

电力变压器继电保护电力变压器是电力系统中的重要设备，其作用是将输送线路上的高压电能转变为用户所需的低压电能，为工业生产和居民生活提供电力保障。

而变压器继电保护则是保证变压器正常运行和安全的重要保障措施。

本文将从变压器继电保护的基本原理、作用和常见故障进行深入介绍。

一、继电保护的基本原理继电保护是电力系统中保护设备和线路的一种重要控制保护手段，其基本原理是通过选择合适的保护装置和电气元件，对电力系统中的故障或异常状态进行检测和判别，及时采取必要的措施，避免故障扩大，保证电力系统的安全稳定运行。

继电保护的基本原理包括以下几个方面：1. 故障检测：通过对电力系统中的各种故障进行检测，包括短路故障、接地故障、过载故障等，确定故障的类型和位置，以便及时采取保护措施。

2. 故障判别：根据故障发生的情况和故障信号的特点，对故障类型进行判别，确定是否需要启动继电保护装置。

3. 信号传输：将故障信号传输给继电保护装置，启动相应的保护动作，以保护变压器和电力系统的安全运行。

二、继电保护的作用继电保护在电力系统中起着非常重要的作用，其主要作用包括以下几个方面：1. 故障保护：及时发现电力系统中的各种故障，如短路故障、接地故障、过载故障等，采取必要的保护措施，避免故障扩大，保证电力系统的安全运行。

2. 过载保护：对电力系统中的过载情况进行监测和保护，及时减小负荷或切断电源，避免设备的过载烧坏。

3. 过电压保护：对电力系统中的过电压情况进行监测和保护，避免设备被过电压烧坏。

4. 欠电压保护：对电力系统中的欠电压情况进行监测和保护，确保设备在安全的电压范围内运行。

继电保护的作用主要是保障电力系统的安全运行，避免各种故障对设备和线路造成损害，保证供电的可靠性和稳定性。

特别是对于电力变压器来说，继电保护的作用更为突出，因为变压器在电力系统中扮演着重要的角色，一旦出现故障可能会导致整个系统的停电。

三、常见的变压器继电保护四、结语在当前电力系统中，变压器继电保护技术不断发展，涌现出越来越多的先进的保护装置和技术手段，提高了变压器继电保护的智能化和精准化水平。

电力变压器继电保护电力变压器是电力系统中不可或缺的重要设备之一，其作用是将高压电能转换为低压电能或者将低压电能转换为高压电能，以满足不同电气设备的电压要求。

电力变压器在输配电系统中承担着关键的作用，因此其可靠性和安全性非常重要。

为了确保变压器的安全运行，在变压器的保护中，继电保护技术起着至关重要的作用。

一、继电保护的作用继电保护系统是电力系统中非常重要的一部分，其作用是及时检测电力系统中的故障并采取相应的措施来隔离故障，以保护设备和保障系统的安全稳定运行。

变压器继电保护系统能够对变压器进行全面的监测和保护，一旦变压器出现故障，继电保护系统将能够做出快速的响应，避免或者减少故障给变压器带来的损害。

继电保护技术在电力变压器的应用中显得尤为重要。

二、变压器继电保护的原理变压器继电保护系统的原理是在变压器中安装有感应电流互感器和感应电压互感器，这些传感器能够对变压器的电流、电压等参数进行监测，并将监测到的数据传输到继电保护装置中进行处理。

继电保护装置会根据预先设定的保护参数和逻辑来判断变压器是否存在故障，并且确定故障的类型和位置。

一旦确定了故障的存在，继电保护装置将立即采取相应的措施，例如发出信号给断路器来分断故障点，或者给出警示信号以通知运维人员等。

三、常见的变压器继电保护功能1. 过流保护：当变压器出现短路或者过负荷情况时，将导致变压器内部的电流急剧增加，这时过流保护将会发出信号并采取措施来隔离故障，并且避免给变压器带来更大的损害。

2. 零序保护：用于保护变压器内部的短路和接地故障，能够有效地预防变压器出现电气故障，确保变压器的安全运行。

3. 差动保护：利用继电保护装置对变压器两侧的电流值进行比较，以确定变压器内部是否存在短路故障，是一种高精度的保护方式，被广泛应用于变压器保护中。

4. 欠电压保护：用于监测变压器的输入端是否存在欠电压情况，避免因为欠电压导致变压器无法正常运行。

5. 过电压保护：相对于欠电压保护，过电压保护则是用于监测电压输入端的过高电压情况，确保变压器内部设备不会受到过电压的损坏。

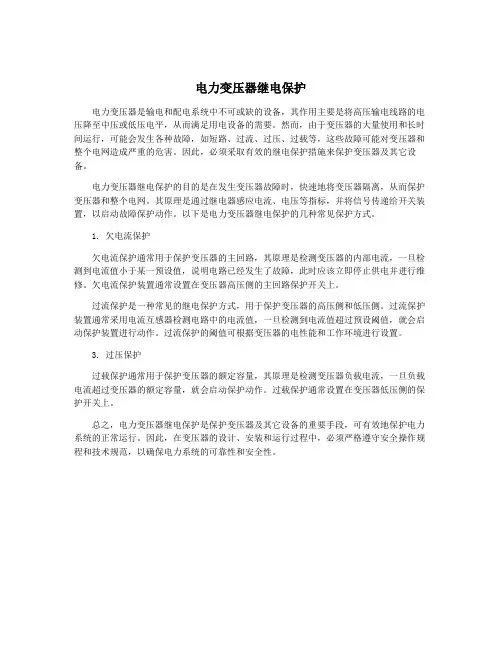

电力变压器继电保护
电力变压器是输电和配电系统中不可或缺的设备，其作用主要是将高压输电线路的电压降至中压或低压电平，从而满足用电设备的需要。

然而，由于变压器的大量使用和长时间运行，可能会发生各种故障，如短路、过流、过压、过载等，这些故障可能对变压器和整个电网造成严重的危害。

因此，必须采取有效的继电保护措施来保护变压器及其它设备。

电力变压器继电保护的目的是在发生变压器故障时，快速地将变压器隔离，从而保护变压器和整个电网。

其原理是通过继电器感应电流、电压等指标，并将信号传递给开关装置，以启动故障保护动作。

以下是电力变压器继电保护的几种常见保护方式。

1. 欠电流保护
欠电流保护通常用于保护变压器的主回路，其原理是检测变压器的内部电流，一旦检测到电流值小于某一预设值，说明电路已经发生了故障，此时应该立即停止供电并进行维修。

欠电流保护装置通常设置在变压器高压侧的主回路保护开关上。

过流保护是一种常见的继电保护方式，用于保护变压器的高压侧和低压侧。

过流保护装置通常采用电流互感器检测电路中的电流值，一旦检测到电流值超过预设阈值，就会启动保护装置进行动作。

过流保护的阈值可根据变压器的电性能和工作环境进行设置。

3. 过压保护
过载保护通常用于保护变压器的额定容量，其原理是检测变压器负载电流，一旦负载电流超过变压器的额定容量，就会启动保护动作。

过载保护通常设置在变压器低压侧的保护开关上。

总之，电力变压器继电保护是保护变压器及其它设备的重要手段，可有效地保护电力系统的正常运行。

因此，在变压器的设计、安装和运行过程中，必须严格遵守安全操作规程和技术规范，以确保电力系统的可靠性和安全性。

电力变压器继电保护电力变压器继电保护是电力系统运行中非常重要的一部分，它的作用是在发生故障时及时保护变压器，确保电力系统的正常运行。

随着电力系统的不断发展和变化，继电保护技术也在不断进步和完善。

本文将从电力变压器继电保护的基本原理、常见继电保护装置和技术发展趋势等方面进行讨论。

一、基本原理电力变压器是电力系统中常见的重要设备，它的主要作用是将电力从一种电压变换成另一种电压，以满足不同电力设备的需求。

在实际运行中，变压器经常会受到各种外部因素的影响，如电路短路、过载、接地故障等，这就需要对变压器进行继电保护。

继电保护的基本原理是通过测量变压器电压、电流等参数，对变压器的运行状态进行监测和分析，一旦发生故障，即可及时采取保护措施，防止故障扩大。

其核心是利用电力系统中的各种传感器和电气元件，实时监测电力设备的运行状态，当出现异常情况时，能够快速、准确地给出保护动作信号，确保电力系统的安全运行。

二、常见继电保护装置1. 电流互感器：用于测量变压器的电流值，通过测量电流大小和方向来判断变压器的负载情况，以及是否发生了短路故障。

3. 差动保护装置：差动保护是变压器继电保护中常见的一种保护方式，通过比较输入端和输出端的电流值，判断变压器是否出现了内部短路和接地故障。

4. 过流保护装置：用于测量变压器的电流值，当变压器的负载超过额定值时，能够及时切断电源，防止设备过载损坏。

三、技术发展趋势随着电力系统的不断发展和变化，电力变压器继电保护技术也在不断进步和完善。

未来，继电保护技术将朝着以下方向发展：1. 智能化：未来的继电保护装置将会更加智能化，能够实现远程监控和控制，实时对变压器的运行状态进行监测，提高保护的精度和可靠性。

2. 通信互联：未来的继电保护系统将会更加注重与其他电力设备和系统的互联互通，以实现更为全面的电力系统保护。

4. 高精度：未来的继电保护装置将会更加注重对电力设备运行状态的高精度监测和分析，以实现更为精准的保护动作。

电力变压器继电保护
电力变压器是电力系统中重要的设备之一，起着将电能从一个电压等级变换到另一个
电压等级的作用。

为了确保变压器的安全运行，需要在变压器上安装继电保护装置。

电力变压器继电保护是指通过继电器和其他辅助装置对变压器进行监测、保护和控制
的系统。

其主要功能包括故障检测、故障跳闸、故障隔离及自动恢复。

电力变压器继电保护的工作原理是基于电流、电压和温度等要素监测变压器的工作状态。

当变压器出现故障时，继电保护装置会迅速出现动作，通过切断故障电路，保护变压
器和电力系统的安全运行。

常见的电力变压器继电保护装置包括差动保护、过电流保护、过温保护和接地保护等。

差动保护是最常用的继电保护装置之一，其原理是通过测量进出变压器的电流差值来判断
是否发生故障，并采取保护措施。

过电流保护是指当变压器的电流超过额定值时，继电保
护装置会迅速动作，切断故障电路。

过温保护是通过测量变压器的温度来判断是否超温，
并采取保护措施。

接地保护是指当变压器出现接地故障时，继电保护装置会迅速检测到并
切断故障电路。

电力变压器继电保护在电力系统中起到了至关重要的作用，它可以保护变压器的安全
运行，提高电力系统的运行可靠性。

对于电力变压器继电保护装置的选用和调试，需要严
格按照相关标准进行，以确保其工作可靠、准确。

电力变压器继电保护
电力变压器继电保护是一种常见的电力设备保护系统，用于保护电力变压器免受各种故障和异常工况的影响，从而确保电力系统的稳定运行和变压器的安全可靠运行。

电力变压器继电保护系统通常由多个保护装置组成，包括差动保护、过流保护、接地保护、重载保护、短路保护等。

差动保护是电力变压器继电保护系统中最重要的保护装置之一。

差动保护用于检测电力变压器的绕组电流之间的差异，以判断是否存在绕组接地短路、相间短路等故障。

当绕组之间存在电流差异时，差动保护将动作，切断电力变压器与电力系统的连接，保护变压器免受故障的影响。

电力变压器继电保护系统通常由硬件装置和软件系统组成。

硬件装置包括各种保护装置、继电器、开关等，用于检测和切断电力变压器与电力系统的连接。

软件系统则用于配置和管理保护装置的参数和功能，以确保电力变压器继电保护系统的正常运行。

在实际应用中，电力变压器继电保护系统需要根据电力变压器的特性和运行条件进行合理的配置和调试，以确保保护装置的动作准确可靠，能够及时切断故障电路，并防止误动作。

电力变压器继电保护是保障电力变压器安全可靠运行的重要装置，通过差动保护、过流保护、接地保护、重载保护和短路保护等功能，能够及时切断故障电路，保护变压器免受故障的影响，维护电力系统的稳定和可靠运行。
