机械制图-识读零件图-22题(答案)

机械制图-识读零件图-22题(答案)

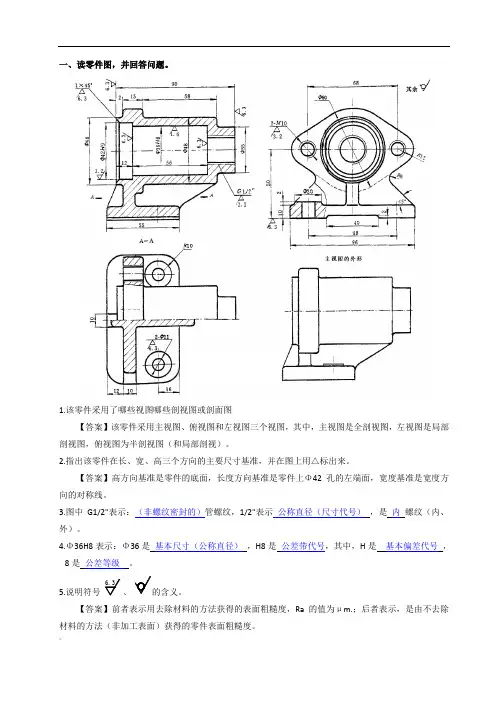

一、读零件图，并回答问题。

1.该零件采用了哪些视图哪些剖视图或剖面图【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

~6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

二、读零件图，并回答问题。

1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±表示：30是 基本 尺寸，其最大极限尺寸是 ，该尺寸合格的条件是 ≥实际尺寸≥ 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为μm 。

三、装配图拆画零件图。

】快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。

画法几何及机械制图(第2版)课件：零件图的尺寸标注(二)

画法几何及机械制图(第2版)课件：零件图的尺寸标注(二)
7
5. 常用孔的注法
8
5. 常用孔的注法
9
5. 常用孔的注法
符号的比例画法
注：符号的线宽为h/10（h为字体高度）
10
6. 中心孔的注法
• 中心孔是在轴端中心处作出的小孔，供加工和检验时定位装夹用。国 标GB/T 145-2001规定了A、B、C、D四种形式。
• 中心孔是标准结构，在图纸上不必画出，只在轴端标注其标记和数 量，并用符号表明零件完工后是否保留中心孔的要求。
• 图中，“m0.4”表示滚花模数m=0.4mm。“模数”是表示滚花规格、 尺寸的参数。根据“m0.4”可查出滚花齿高、齿圆角半径和节距。
6
5. Байду номын сангаас用孔的注法
• 零件上常见小光孔、螺纹孔等结构的尺寸标注，可按GB/T16675.2-2012规定的简化标 注，如表9-1所示。
• 表9-1中的注法应注意：指引线应从装配时的装入端或孔的圆形视图的中心线引出；指引线 所连的水平线（称为“基准线”）上方注写主孔尺寸，下方注写辅助孔尺寸等内容。
2. 倒角
（1）45°倒角可按下图的方式标注
3
2. 倒角
（2）非45°倒角可按下图的方式标注
（3）45°倒角也可不画出，一端倒角标 注如图a，两端倒角标注如图b所示。
（4）图样中倒角尺寸全部 相同或某个尺寸占多数时， 可在图样右下方空白处说明 ，如“全部倒角C2”、“其余 倒角C1.5”。
4
3. 退刀槽及越程槽
11
6. 中心孔的注法
• 中心孔是标准结构，在图纸上不必画出，只在轴端标注其标记和数 量，并用符号表明零件完工后是否保留中心孔的要求，如图所示。
用B型中心孔，D=4，
D1=12.5，在完工的零件 上要求保留

机械制图-零件图

机械制图-零件图
B、C.D：非加工面
8
8
34
48
A
B
C
D
A
B
C
D
8
34
48
42
合理
不合理
*
铣工保证的尺寸
车工保证的尺寸
*
分散标注—不好
集中标注—好
*
内 部 结 构 及 尺 寸
外 部 结 构 及 尺 寸
*
砂型铸造的过程: 1.做木模、泥芯箱； 2.制成型箱和泥芯； 3.放入泥芯，合箱； 4.将熔化的金属液体浇入空腔内； 5. 清砂并切除铸件上冒口和浇口处的金属块； 6. 机械加工。（如有特殊要求，要时效处理后才能进行机械加工）
B-B
⑶ 选其它视图
半剖的左视图: 表达主体外形特征、左侧方板形状及内孔的结构等。
俯视图: 表达整体形状及顶部扇形结构形状。
*
*
基本视图
辅助视图
*
⑴ 分析零件
功用: 箱体壁是传动轴的轴承孔系，用来支承蜗杆蜗轮轴、圆锥齿轮轴的轴承，箱内还盛放一定量的润滑油。
形体结构: 箱壁四周是轴承孔，其上有油标螺孔、排油螺塞孔。箱体顶部的四个螺孔用于连接箱盖。底部有底板，上有四个安装孔。
轴承孔
*
⑵ 选择主视图
投射方向
主视图
比较A.B两方向
A
B
*
⑶ 选其它视图
选择移出断面表达支撑板断面的形状。
还需选择什么视图呢？
全剖的左视图
选择B向视图表达底板的形状。
B
A-A
A
A
B
视图方案一
*
视图方案二:
俯视图:B－B剖视,表达底板与支撑板断面的形状。
B-B

《机械制图》-第7章零件图

《机械制图》-第7章零件图

15
2．考虑工艺要求 非功能尺寸一般是用来保证零件的结构强度，确定零件形 状，控制零件重量的一些尺寸。这些尺寸不影响产品的工 作性能，也不影响零件间的配合性质和精度。非功能尺寸 可以从工艺基准出发标注，以满足工艺要求，并应考虑加 工顺序和测量方便。 （1）按加工顺序标注尺寸。按加工顺序标注尺寸，符合 加工过程，便于加工和测量，从而保证工艺要求。轴套类 零件的一般尺寸或零件阶梯孔等都按加工顺序标注尺寸。 如下图1所示。 （2）应考虑测量方便。在没有结构上或其他特殊要求时， 标注尺寸应考虑测量和检验的方便，如下图2所示。同时 尽量做到使用普通量具就能测量，以减少专用量具的设计 16 和制造。
20
23
11
A—A A
B
技术要求
170 24 未注圆角半径为R3 未注圆角半径为R3 32 27 制图 HT-20材料 HT-20-40 64
轴承座
设计 描图 重量 比例 1:2
清华大学机械厂
审核 件数
25
4
2
零件图内容
视图、剖视图、断面图） 一组视图（视图、剖视图、断面图） 表达零件各部分的形状、结构、 表达零件各部分的形状、结构、位置
2．轴类零件的表达方法
为了加工时看图方便，轴类零件的主视图按加工位置选择，一般 将轴线水平放置。垂直轴线方向作为主视图的投射方向，使它符 合车削和磨削的加工位置，如上图所示。在主视图上，清楚地反 映了阶梯轴的各段形状及相对位置，也反映了轴上各种局部结构 的轴向位置。轴上的局部结构，一般采用断面、局部剖视、局部 放大图、局部视图来表达。用移出断面反映键槽的深度，用局部 25 放大图表达挡圈槽的结构。
28
叉架类零件 1．叉架类零件的结构特点 叉架类零件包括拨叉、支架、连杆等零件。叉架类零件 一般由三部分构成，即支持部分、工作部分和联接部分。 联接部分多是肋板结构，且形状弯曲扭斜的较多。支持 部分和工作部分，细部结构也较多，如圆孔、螺孔、油 槽、油孔等。这类零件，多数形状不规则，结构比较复 杂，毛坯多为铸件，需经多道工序加工制成。 2．叉架类零件的表达方法

机械制图零件图学习

机械制图零件图学习

• 选择其他视图时，要考虑需要哪些视图 （包括断面），还要考虑到用尺寸注法可 以表达形状，如图11.2.2-1中零件一个视图 上所注尺寸的符号“Φ”，即可表示零件的 柱体结构等。
图11.2.2-1
• 11.2.3 零件的类型及其视图选择
零件的形状繁多,但按其结构形状,大 体可归纳为四大类,即轴套类零件、盘盖 类零件、叉架类零件和箱体类零件。 每一类零件应根据其自身的结构特 点来确定其表达方案。
2. 尺寸链中应留出一 个尺寸不标注，以形成 开链同一方向上的一组 尺寸顺序排列时，连成 一个封闭回（环）路， 其中每一个尺寸，均受 到其余尺寸的影响，这 种尺寸回路，称为尺寸 链。 尺寸链中的每一个尺寸均 称为一个环。如图 11.3.4-1(a)中的a、d、 e、c为一个尺寸链。
图11.3.4-1(a )
图11.3.4-1(c )
3. 重要尺寸必须直接标注
重要尺寸是指零件上对机器（或部件）的使用 性能和装配质量有直接影响的尺寸，这些尺寸必须 在图样上直接注出。
如图11.3.4-2所 示，标注微动机构 中支座的尺寸时， 支座上部轴孔（轴 套装在其内）的尺 寸φ30H8，轴线到 底面的距离（中 心高）36，底板安 装孔之间的距离82 及22等都是重要尺 寸，必须在零件图 上直接标注。
装夹定位,测量、检验零件已加工面时所选定的 基准，主要是零件上的一些面、线或点。
• 如图11.3.2-3所示。在车床上加工螺杆上的 螺纹时，夹具是以φ8h8的圆柱面定位的； 车削加工及测量长度时以端面B、C为起点。 因此，轴线和B、C端面分别是加工螺杆时 的工艺基准。
图11.3.2-3
从设计基准出发标注尺寸，能保证设计要求；从工 艺基准出发标注尺寸，则便于加工和测量。

零件图的视图选择和尺寸标注

零件图的视图选择和尺寸标注
主要包括：零件的规格尺寸、连接尺寸、安装尺寸、确定 零件间相互位置的尺寸、有配合要求的尺寸等，一般都注 有公差。 仅满足零件的机械性能结构形状和工艺要求等方面的尺寸 称为非主要尺寸。如倒角、凸台、凹坑、退刀槽、壁厚等， 一般不标注公差。
2、零件图的尺寸基准
尺寸基准时指零件在设计、加工、测量时用来确定其位 置的一些面、线、点。
剪裁、冲孔，再冲压成型 。这类零件的弯折处，一般有 小圆角。零件的板面上有许多孔和槽口，以便安装电气 元件或部件，并将该零件安装到机架上。这种孔一般都 是通孔、在不致引起看图困难时，只将反映其真形的那 个视图画出，而在其它视图中的虚线就不必画出了。
下图所示的电容器架，即为薄板冲压零件。它是用 冷轧钢板冲压成形的。从俯视图中可以看出底板上有许 多冲孔，并标注了尺寸。作为通孔，在其它视图中就不 需再表示了。从俯视图左端和左视图下端可以清楚地看 到弯折边带有小圆角。
§8—2 零件图的视图选择和尺寸标注
一、零件图的视图选择 1、分析零件结构形状，确定表达方案
分析几何形体、结构，要分清主要、次要形体；了解 其功用及加工方法。
2、选择主视图
选择主视图的原则：
➢ 特征原则——能充分反映零件的结构形状特征。 ➢ 工作位置原则——反映零件在机器或部件中工作时的位置。 ➢ 加工位置原则——零件在主要工序中加工时的位置。
6.3
11
0 -0.1
13
0 -0.1
2、盘盖类零件 盘盖类零件的结构特点是轴向尺寸小而径向尺寸大，零
件的主体多数是由共轴回转体构成，也有主体形状是矩形， 并在径向分布有螺孔或光孔、销孔等。主要是在车床上加工。
1）、视图选择分析
盘盖类零件一般选择两个视图，一是轴向剖视图，另 一个是径向视图。

机械制图第11章 零件图 - 新国标

机械制图第11章 零件图 - 新国标

第二节

零件的视图选择
零件的视图选择原则：
主视图的选择——
（1）主视图的投影方向——形体特征原则
（2）零件的安放位置——工作位置、加工位置、习惯位置等 其它视图的选择——在完整、清晰表达零件的内外结构形状和便 于读图的前提下，尽量减少视图的数量，各视图表达的重点要明确， 简明易懂。
一、轴套类零件
（三）技术要求
1、有配合要求的表面，其表面粗糙度参数值较小。无配合 要求表面的表面粗糙度参数值较大。 2、有配合要求的轴颈尺寸公差等级较高、公差较小。无配 合要求的轴颈尺寸公差等级较低，或不需标注。 3、有配合要求的轮颈和重要的端面应有形位公差的要求。
二、盘盖类零件
盘盖类零件可包括端盖、手轮、胶带轮、盘座等。 轮一般用来传递动力和扭矩，盘主要起支承、轴向定位以及 密封等作用。
3.掌握表面粗糙度、极限与配合的代号及标注；
4.了解几何公差的代号及标注；
5.零件图尺寸标注完整、清晰、符合国家标准。
第一节
零件图的作用与内容
组成机器或部件的最基本的构件，称为零件。根据零件在机 器或部件上的作用，一般可将零件分为三种类型：
1. 标准件：紧固件(螺栓、螺母、垫圈、螺钉……）、滚动轴 承、油杯等。
图
例
（一）表达方案 （二）尺寸标注 （三）技术要求
主视图投射方向
（一）表达方案
1、轮盘类零件主要是在车床上加工，所以应按形状特征和 加工位置选择主视图，轴线横放；对有些不以车床加工为主的零 件可按形状特征和工作位置确定。 2、盘类零件一般需要两个主要视图。 3、轮盘类零件的其它结构形状，如轮辐可用移出断面或放 大断面表示。 4、根据轮盘类零件的结构特点（空心的），各个视图具有 对称平面时，可作半剖视；无对称平面时，可作全剖视。

机械制图11-2 零件图的视图选择和尺寸标注

机械制图11-2 零件图的视图选择和尺寸标注
§11-2零件图的视图选择和尺寸标注
一、选择表达方案的方法和步骤
二、表达方案选择举例
三、零件表达方案分析比较
一、选择表达方案的方法和步骤
零件表达方案选择的基本要求：
完全——零件的各部分形状、结构表达完全；
正确——视图的投影关系及表达方法等正确； 清楚——所画图形要清晰易懂。
一、选择表达方案的方法和步骤
D D
A
D―D
C
三、零件表达方案分析比较
支架另一表达方案
主视图投射方向选F向
A―A A
主视图：采用全剖突 出内部形状和主要加 工面的表达。
左视图：表达外形 俯视图：采用半剖兼 顾内外形状表达。 移出断面图：表达肋 板 方案比较：表达效果大 致相同，方案一更符合 习惯
B
B
பைடு நூலகம்
B―B
A
F
三、零件表达方案分析比较
2.选择其他视图
主视图上尚未表达清楚的结构，用其他视图表达，注意每 个视图都有表达的侧重点，几个视图互相补充而不重复。
二、表达方案选择举例
1. 轮盘类零件
轴承 法兰盘 套筒 凹槽
结构形状分析
主体结构为同 轴回转体，原盘上 各孔呈辐射状非对 称分布。
密封槽 挡圈
轴承定位面
挡圈槽 沉孔 装配结合面
油孔
1. 选择主视图—安放位置
选“工作位置”如：
支座、箱体等零件，它们的
结构形状比较复杂，加工工序较 多，装夹位置经常变化。所以画 图时，此类零件以工作位置作为 安放位置，使零件图便于与装配 图直接对照。
选工作位置
一、选择表达方案的方法和步骤
1.选择主视图
(2) 投射方向 确定安放位置后，选择投影方向，使主视图能较好 地反映零件的加工位置或工作位置，并能较明显地反映 该零件各部分结构形状和相对位置。

机械制图1122零件图的视图选择和尺寸标注

机械制图1122零件图的视图选择和尺寸标注

三、标注尺寸的注意事项
5.考虑测量、检验方便的要求。
标注的尺寸便于测量、检验
标注的尺寸不便于测量
四、零件上各种小孔的尺寸注法
(1) 光孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(1) 光孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(2) 螺孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
常作为基准的要素：零件重要底面、端面、对称平面、装 配结合面、主要孔或轴的轴线等。
一、零件尺寸标注的合理性
尺寸基准选择
辅助基准
长度方向 尺寸基准
主辅基准 尺寸联系
高度方向 尺寸基准
辅助基准与主要基准之间应有尺寸联系。
一、零件尺寸标注的合理性
3. 封闭尺寸链
零件同一方向上的尺寸可以首尾相接，列成尺寸链 的形式。但应避免构成封闭尺寸链。
标准结构要素（轮齿、螺纹等），按规定标注尺寸及 其偏差。
三、标注尺寸的注意事项
2. 尺寸要齐全，但不要有多余尺寸。
由已知尺
寸确定
A―A
构成 封闭尺寸链
A
由已知尺寸确 定
截交线不注
A
定形尺寸
三、标注尺寸的注意事项
3.为方便读图，同一工种所需尺寸要集中标注，如轴上键槽的 尺寸标注。
4.有联系的尺寸应协调一致。部件中各零件有配合、连接、传 动、位置等等关系，在标注它们有联系的尺寸时，应尽量做 到尺寸基准、标注内容和标注形式协调一致。
A
A―A
K
P
A
二、零件尺寸标注的方法和步骤
(3)考虑加工制造要求，选择适当工艺基准，注全其他尺寸 选轴的左右端面为工艺基准，标注其他尺寸。 标注表面结构要求、形位公差等技术要求。

《机械制图》 零件图的尺寸标注

《机械制图》 零件图的尺寸标注
机械制图 CAD &
MECHANICAL DRAWING
目录
CONTENTS
零件图的尺寸标注
零件图的尺寸标注 零件图中标注尺寸的基本要求
零件图上的尺寸是零件加工、 检验的依据。遗漏一个尺寸， 零件加工就无法进行；标注错 一个尺寸，整个零件就可能报 废。
3
零件图中的图形，用来表达零 件各部分的结构形状，而零件 各部分的大小及其相互位置由 标注的尺寸确定。
2.不要注成封闭尺寸链 封闭尺寸链是头尾相接，形成一个封闭圈的一组尺寸，每个尺寸叫尺寸链中的一环。
不合理
14
零件图的尺寸标注
二、合理标注尺寸应注意的问题
3. 按加工顺序标注尺寸 按加工顺序标注尺寸，符合加工过程，便于加工和测量。
a）落料，定159
b）车φ28，定111
15
c）车φ18，定48
d）调头车φ16，留28
中准确位置的点、线、面，称为设计基准。 任何零件都有长、宽、高三个方向的尺寸基准，且每个方向只能选择一个设计基准。纯回转
体只有径向和轴向设计基准。 常见的设计基准有： （1）零件上主要回转结构的轴线； （2）零件结构的对称中心面； （3）零件的重要支承面、装配面、两零件的重要结合面。 （4）零件的主要加工面。
12
零件图的尺寸标注 二、合理标注尺应注意的问题
1.主要尺寸和非主要尺寸的标注 凡是直接影响零件使用性能和安装精度的尺寸称为主要尺寸。主要尺寸要直接注出。 仅满足零件的机械性能、结构形状和工艺要求等方面的尺寸称为非主要尺寸，如退刀槽、凸
台、凹坑、倒角等，一般都不注公差。
13
零件图的尺寸标注 二、合理标注尺寸应注意的问题
零件图尺寸标注的基本要求是： 正确 完整 清晰 合理

机械制图尺寸标注详解(图)

机械制图尺寸标注详解(图)

C A 13
10
30
45
A
26

35
65
B
A-A 90
8 R
8 17 30
4 10 12
40 ±0.02 58 6 +0.027 16
0
D
30
M8×0.75
(辅助基准）E
15 2
5
B—高度方向设计基
准
C—长度方向设计基
准
D—宽度方向设计基
准
F---工艺基准
22 15
10
F
18 26 52 70
F
B
C
D
A
其它尺寸都加工完后 自然得到的尺寸：尺 寸链的封闭环
B
D
A
将尺寸链中最不重要 的那个尺寸作为封闭
环：不注写尺寸
★ 适当考虑按加工顺序标注尺寸
序 号
说明
下料：
1 车两端面
打中心孔
2
中心孔定位： φ25、长67
40
工序简图
106 67
25
20
3 车φ20、
长30
30
17
4 车φ17、
17
长17
总体尺寸、定位尺寸、定形尺寸可能重合，这时需 作调整，以免出现多余尺寸。
二、一些常见形体的定形尺寸
30
20
20
10
14
30
25
25
30
10
30
（28.5） S25
25
14
三、一些常见形体的定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸

机械制图画图尺寸标注方法和技巧教程

机械制图画图尺寸标注方法和技巧教程

机械设计尺寸标注教程1.轴套类零件这类零件一般有轴、衬套等零件在视图表达时只要画出一个基本视图再加上适当的断面图和尺寸标注就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图轴线一般按水平放置进行投影最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时常以它的轴线作为径向尺寸 肌Ｓ纱俗⒊鐾贾兴 镜魔?4 、Ф11见A-A断面等。

这样就把设计上的要求和加工时的工艺基准轴类零件在车床上加工时两端用顶针顶住轴的中心孔统一起来了。

而长度方向的基准常选用重要的端面、接触面轴肩或加工面等。

2. 3.如图中所示的表面粗糙度为Ra6.3的右轴肩被选为长度方向的主要尺寸基准由此注出13、28、1.5和26.5等尺寸再以右轴端为长度方向的辅助基从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状一般有端盖、阀盖、齿轮等零件它们的主要结构大体上有回转体通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时一般选择过对称面或回转轴线的剖视图作主视图同时还需增加适当的其它视图如左视图、右视图或俯视图把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时通常选用通过轴孔的轴线作为径向尺寸基准长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变在选择主视图时主要考虑工作位置和形状特征。

对其它视图的选择常常需要两个或两个以上的基本视图并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说右视图是没有必要的而对于T字形肋采用剖面比较合适。

在标注叉架类零件的尺寸时通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说这类零件的形状、结构比前面三类零件复杂而且加工位置的变化更多。

机械制图-尺寸标注

机械制图-尺寸标注

A
A A A
A
A A A
R
好！
4×
R
不好！
4×
4、内形尺寸与外形尺寸最好分别注在视图的两侧。




好！
不好！


5、尺寸应尽可能标注在反映基本形体形状特征较明显、
位置特征较清楚的视图上。
（1）考虑测量的方便与可能 不容易测量 容易测量
不容易测量
容易测量
A L
A BL
35
20
这些间距＞7毫米 最好不超过10毫米。
尺寸界线超出箭头约2毫米
五、尺寸数字
1、一般应注在尺寸线的上方，也可注在尺寸线的中 断处。水平方向字头向上，垂直方向字头向左。
89
正确
错误
正确
错误
89
89
89
30°
16
16
16
16
2、线性尺寸数字的方向，一般应按上图所示方向注写，并 尽可能避免在图示30°范围内标注尺寸，无法避免时应引出 标注。 3、尺寸数字不可被任何图线 所通过，否则必须将该图线 断开。 中心线断开
（2）尺寸基准的选择
♣ ♣
♣
应尽量使设计基准与工艺基准重合，以减 选择原则： 少尺寸误差，保证产品质量。 任何一个零件都有长、宽、高三个方向的 三方基准： 尺寸。因此，每一个零件也应有三个方向 的尺寸基准。 主辅基准： 零件的某个方向可能会有两个或两个以上 的基准。一般只有一个是主要基准，其它 为次要基准，或称辅助基准。应选择零件 上重要几何要素作为主要基准。
二、零件图的尺寸标注
1、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件 的结合面、零件的对称平面、重要的平面和轴肩。 （1）尺寸基准的种类

机械制图第7章 零件图

机械制图第7章 零件图

零件图
形状特征原则
选取能将零 件各组成部分的 结构形状以及相 对应的位置反映 得最充分的方向 作为主视图投射 方向
零件图
该方向投影 最能显示零件的 形状特征，故作 为主视图投射方 向。
零件图
加工位置原则
按照零件在主要加工工序中的装夹位置 选取主视图，使主视图尽量与加工位置一 致，以便制造者看图。
零件图
二、典型结构的尺寸标注
锪平面
锥形沉孔
零件图
二、典型结构的尺寸标注
柱形沉孔
倒角
零件图
§7-4 零件图的技术要求
一、表面结构的图样表示及标注方法 二、极限、公差、偏差 三、形状和位置公差简介
四、材料的热处理及表面处理
零件图
一、表面结构的图样表示法
表面结构是表面粗糙度、表面波纹度、表面缺陷、 表面纹理和表面几何形状的总称，本节主要介绍常用 的表面粗糙度表示法。
Z
表面轮廓
Ra
X O 取样长度L
基准线
零件图 2.表面结构要求符号
2H
画法比例 H=3.5mm 线宽 0.35mm
H
60°
60°
零件图
符号名称 基本图形符号 符号 含义 未指定工艺方法的表面， 当通过一个注释解释时可 单独使用。 用去除材料方法获得的表 面，仅当其含义是“被加 工表面“时可单独使用 不去除材料的表面，也可 用于表示保持上道工序形 成的表面，不管这种状况 是通过去除或不去除材料 形成的 在以上各种符号的长边上 加一横线，以便注写对表 面结构的各种要求
该零件主要加工工序为车削，取轴线水平放置， 并取剖视表达内部结构。为表达端面、孔、筋等的分 布，配置左视图。配置辅助视图表达局部结构。
零件图

机械制图11-2零件图的视图选择和尺寸标注

机械制图11-2零件图的视图选择和尺寸标注
机械制图11-2零件图的视图选择 和尺寸标注
目录
• 零件图的视图选择 • 零件图的尺寸标注 • 零件图视图选择与尺寸标注的关联 • 实际应用案例分析 • 总结与展望
01 零件图的视图选择
主视图的选择
01
02
03
投影方向
选择零件的主要投影方向， 通常为特征放置在 主视图中，以便更好地表 达零件的结构和形状。
案例二：齿轮轴的视图选择和尺寸标注
视图选择
齿轮轴应选择主视图和左视图进行表达。主视图应选择全剖视图，展示齿轮轴的轴线方向结构；左视图应选择外 形视图，展示齿轮轴的侧面结构。
尺寸标注
尺寸标注应包括长度、直径和必要的定位尺寸。对于轴上齿轮的尺寸，应标注齿数、模数、压力角等参数。对于 轴颈的尺寸，应标注直径、长度等参数。
案例三：法兰盘的视图选择和尺寸标注
视图选择
法兰盘应选择主视图、俯视图和左视图进行表达。主视图应选择外形视图，展示法兰盘的平面结构； 俯视图应选择外形视图，展示法兰盘的顶部结构；左视图应选择半剖视图，展示法兰盘的左侧结构。
尺寸标注
尺寸标注应包括长度、宽度和厚度三个方向的尺寸，以及必要的定位尺寸和配合尺寸。对于孔径、螺 栓孔的位置和数量等细节，也应进行准确的标注。
降低沟通成本
清晰、准确的视图和尺寸说明能够减少生产者与设计师之间的沟通障碍，降低因误解而 产生的错误和成本。
未来发展的趋势和展望
数字化和智能化技术的应 用
随着数字化和智能化技术的发展，机械制图 将更加依赖计算机软件进行视图选择和尺寸 标注，提高准确性和效率。
标准化和规范化
未来，零件图的视图选择和尺寸标注将更加标准化 和规范化，以适应更加复杂和精细的机械制造需求 。
表达完整信息
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A
A―A
K
P
A
§11-2 零件的尺寸标注
二、零件尺寸标注的方法和步骤
(3)考虑加工制造要求，选择适当工艺基准，注全其他尺寸 选轴的左右端面为工艺基准，标注其他尺寸。 标注表面结构要求、形位公差等技术要求。
A
Ⅰ
Ⅱ
A
Ⅰ ２:１
§11-2 零件的尺寸标注
A―A
Ⅱ 4:１
技术要求 1.调质220～250HB 2.打印标记R12A-1-33。
截交线不注
A
定形尺寸
三、标注尺寸的注意事项
3.为方便读图，同一工种所需尺寸要集中标注，如轴上键槽的 尺寸标注。
4.有联系的尺寸应协调一致。部件中各零件有配合、连接、传 动、位置等等关系，在标注它们有联系的尺寸时，应尽量做 到尺寸基准、标注内容和标注形式协调一致。
§11-2 零件的尺寸标注
三、标注尺寸的注意事项
二、零件尺寸标注的方法和步骤
(4)检查
主要尺寸和设计基准是否恰当，有无遗漏，尺寸数 值及其偏差能否满足设计要求，与有关零件的零件图 上的相关尺寸是否协调。 检查尺寸是否齐全。根据零件的结构形状，检查定 形尺寸和定位尺寸是否齐全。 检查是否符合国标。
§11-2 零件的尺寸标注
三、标注尺寸的注意事项
§11-2 零件的尺寸标注
二、零件尺寸标注的方法和步骤
例1：叶片泵轴
(1)了解零件的作用及与相邻零件关系，确定主要尺寸和设
计基准。
K
轴向尺寸基准？
径向尺寸基准——轴线
P
端盖 衬垫 泵体 环 轴 齿轮 挡圈
§11-2 零件的尺寸标注
二、零件尺寸标注的方法和步骤
举例：叶片泵轴
(2)从设计基准出发标注主要尺寸及其偏差。 径向尺寸； 轴向尺寸； 键槽尺寸
按用途不同，基准分为设计基准和工艺基准。 设计基准：用来确定零件在部件中准确位置的基准， 通常选其中之一作为主要尺寸基准。 工艺基准：加工、测量时的基准，常作为辅助尺寸基 准。
常作为基准的要素：零件重要底面、端面、对称平面、装 配结合面、主要孔或轴的轴线等。
§11-2 零件的尺寸标注
一、零件尺寸标注的合理性
正确
一、零件尺寸标注的合理性
4. 同一个方向只能有一个非加工面与加工面联系。
应尽量将毛坯尺寸与加工尺寸分开标注，方便读图。
加工面与非加工面之 间的联系尺寸
加工面与非加工面之 间的联系尺寸
高度方向尺寸齐全， 但不合理
§11-2 零件的尺寸标注
只有一个加工面与非加 工面尺寸，合理
一、零件尺寸标注的合理性
尺寸基准选择
辅助基准
长度方向 尺寸基准
主辅基准 尺寸联系
高度方向 尺寸基准
辅助基准与主要基准之间应有尺寸联系。
§11-2 零件的尺寸标注
一、零件尺寸标注的合理性
3. 封闭尺寸链
零件同一方向上的尺寸可以首尾相接，列成尺寸链 的形式。但应避免构成封闭尺寸链。
加工后自然形成， 作为开口环
错误 §11-2 零件的尺寸标注
关键要做到以下几点：
分清零件尺寸的主次； 选配恰当的尺寸公差； 正确选择尺寸基准。
§11-2 零件的尺寸标注
一、零件尺寸标注的合理性
合理性的相关问题 1. 主要尺寸和非主要尺寸
主要尺寸：凡影响部件或机器规格性能的尺寸，如配 合尺寸、确定零件在部件中准确位置的尺寸、连接尺 寸、安装尺寸以及影响零件互换性和工作精度的尺寸。
非主要尺寸：如外轮廓尺寸、非配合尺寸、用来满足 零件的机械性能、结构形状和工艺要求等方面的尺寸。
§11-2 零件的尺寸标注
一、零件尺寸标注的合理性
主要尺寸应直接注出
正确
§11-2 零件的尺寸标注
不正确
一、零件尺寸标注的合理性
2. 零件的尺寸基准
基准：在零件上选定一组几何元素作为确定其他几何元素 相互位置关系的依据。
5.考虑测量、检验方便的要求。
标注的尺寸便于测量、检验
§11-2 零件的尺寸标注
标注的尺寸不便于测量
四、零件上各种小孔的尺寸注法
(1) 光孔
简化注法
§11-2 零件的尺寸标注
普通注法
四、零件上各种小孔的尺寸注法
(1) 光孔
简化注法
§11-2 零件的尺寸标注
普通注法
四、零件上各种小孔的尺寸注法
(2) 螺孔
成功源于不懈的努力，人生最大的敌人是自己怯懦
•
2、
。0 3:04:05 03:04:0 503:041 0/15/2 020 3:04:05 AM
(3) 沉孔
简化注法
§11-2 零件的尺寸标注
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
§11-2 零件的尺寸标注
普通注法
本节结束
§11-2 零件的尺寸标注
每一个成功者都有一个开始。勇于开始，才能找到成
•
1、
功的路 。20.10.1520.10.15Thursday, October 15, 2020
简化注法
§11-2 零件的尺寸标注
普通注法
四、零件上各种小孔的尺寸注法
(2) 螺孔
简化注法
§11-2 零件的尺寸标注
普通注法
四、零件上各种小孔的尺寸注法
(2) 螺孔
简化注法
§11-2 零件的尺寸标注
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
§11-2 零件的尺寸标注
普通注法
四、零件上各种小孔的尺寸注法
1.认真执行国家标准。
长度、直径、角度、锥度及其偏差都有标准数值，一 般应从中选择；
标准结构要素（轮齿、螺纹等），按规定标注尺寸及 其偏差。
§11-2 零件的尺寸标注
三、标注尺寸的注意事项
2. 尺寸要齐全，但不要有多余尺寸。
由已知尺
寸确定
A―A
构成 封闭尺寸链
A
§11-2 零件的尺寸标注
由已知尺寸确 定
5. 按加工顺序标注尺寸
阶梯轴的尺寸标注
§11-2 零件的尺寸标注
一、零件尺寸标注的合理性
5. 按加工顺序标注尺寸
加工顺序 1.下料； 2.车φ10长38 轴段； 3.车φ8长22轴 段，车退刀槽；
4.车螺纹，倒角。
§11-2 零件的尺寸标注
二、零件尺寸标注的方法和步骤
பைடு நூலகம்一般方法和步骤
(1)分析零件结构形状的作用,了解与相邻零件结合关系; (2)分清主次尺寸，确定设计基准,标注主要尺寸； (3)选择工艺基准，用形体分析法注全非主要尺寸。
§11-2 零件的尺寸标注
一、零件尺寸标注的合理性 二、零件尺寸标注的方法和步骤 三、标注尺寸的注意事项
§11-2 零件的尺寸标注
一、零件尺寸标注的合理性
零件图中的尺寸，除了要满足正确、完整和清晰的要求 外，还应使尺寸标注合理。
零件图上尺寸标注合理性定义:
既满足设计要求，保证部件的使用性能，又能满足加工工 艺要求，使加工测量方便，成本低廉。
