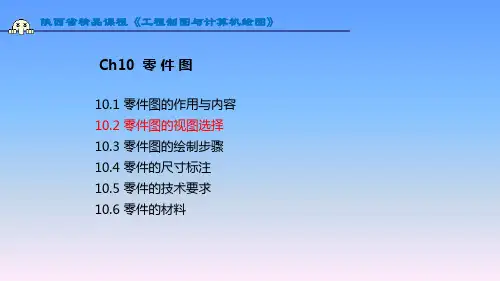

陕西省精品课程《工程制图与计算机绘图》 Ch10 零 件 图10.1 零件图的作用与内容10.2 零件图的视图选择10.3 零件图的绘制步骤10.4 零件的尺寸标注10.5 零件的技术要求10.6 零件的材料主视图是零件图的核心，应优先确定主视图。

选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；1. 主视图的选择反映零件主要的形状和结构主视图是零件图的核心，应优先确定主视图。

选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致；1. 主视图的选择1. 主视图的选择主视图是零件图的核心，应优先确定主视图。

选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致； 3） 工作位置原则：主视图尽可能与零件的工作位置一致。

1. 主视图的选择与零件工作位置一致1. 主视图的选择主视图是零件图的核心，应优先确定主视图。

选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致； 3） 工作位置原则：主视图尽可能与零件的工作位置一致。

三者矛盾时，形状特征原则为主，兼顾另外两个位置原则。

1. 主视图的选择工作位置形状结构1. 主视图的选择主视图是零件图的核心，应优先确定主视图。

选择主视图应遵循以下原则：1） 形状特征原则：清楚反映零件的主要形状和结构特征；2） 加工位置原则：为方便加工，主视图尽可能与零件加工时位置一致；3） 工作位置原则：主视图尽可能与零件的工作位置一致。

三者矛盾时，以形状特征原则为主，兼顾另外两个位置原则。

2. 其他视图的选择补充表达主视图没有表达清楚的结构形状。

争取用最少的视图表达零件的内、外结构。

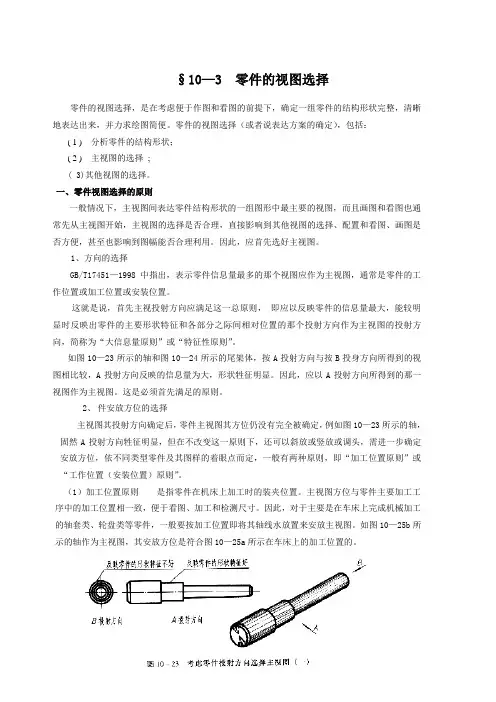

§10—3 零件的视图选择零件的视图选择，是在考虑便于作图和看图的前提下，确定一组零件的结构形状完整，清晰地表达出来，并力求绘图简便。

零件的视图选择（或者说表达方案的确定），包括：( 1 ) 分析零件的结构形状；( 2 ) 主视图的选择;( 3)其他视图的选择。

一、零件视图选择的原则一般情况下，主视图间表达零件结构形状的一组图形中最主要的视图，而且画图和看图也通常先从主视图开始，主视图的选择是否合理，直接影响到其他视图的选择、配置和看图、画图是否方便，甚至也影响到图幅能否合理利用。

因此，应首先选好主视图。

1、方向的选择GB/T17451—1998中指出，表示零件信息量最多的那个视图应作为主视图，通常是零件的工作位置或加工位置或安装位置。

这就是说，首先主视投射方向应满足这一总原则，即应以反映零件的信息量最大，能较明显时反映出零件的主要形状特征和各部分之际间相对位置的那个投射方向作为主视图的投射方向，简称为“大信息量原则”或“特征性原则”。

如图10—23所示的轴和图10—24所示的尾架体，按A投射方向与按B投身方向所得到的视图相比较，A投射方向反映的信息量为大，形状牲征明显。

因此，应以A投射方向所得到的那一视图作为主视图。

这是必须首先满足的原则。

2、件安放方位的选择主视图其投射方向确定后，零件主视图其方位仍没有完全被确定，例如图10—23所示的轴，固然A投射方向牲征明显，但在不改变这一原则下，还可以斜放或竖放或调头，需进一步确定安放方位，依不同类型零件及其图样的着眼点而定，一般有两种原则，即“加工位置原则”或“工作位置（安装位置）原则”。

（1）加工位置原则是指零件在机床上加工时的装夹位置。

主视图方位与零件主要加工工序中的加工位置相一致，便于看图、加工和检测尺寸。

因此，对于主要是在车床上完成机械加工的轴套类、轮盘类等零件，一般要按加工位置即将其轴线水放置来安放主视图。

如图10—25b所示的轴作为主视图，其安放方位是符合图10—25a所示在车床上的加工位置的。
