创维高清彩电6D66机芯数字板维修实物对照速查图

9G10 8T1G 9G10 9G10 9G10 8K79 8G29 8K21 8K21 8K21 8K23 8TT9 8M10 8M19 8M19 8TAG 8T1G 8X02 8X02 8TT9 6D90 6D90 6D90 6D35 6P50 6P50 6P50 6P50 6P18 6D85 6P28
201104 32L01HM 201104 24S16IW 201104 32L01HM 201104 32L01HM 201104 47L01HF 201104 32E60HR 201104 32E60HR 201104 42E60HR 201104 42E60HR 201104 32S16IW 201104 32P93MV 201104 32P93MV 201104 37S12HR 201104 37S12HR 201104 37L02RF 201104 26L08HR 201104 26L08HR 201104 26L08HR 201104 37E60HR 201104 42K10RN 201104 201104 201104 201104 201104 201104 47L01HF 201104 47L01HF 201104 32L01HM 201104 47L01HF 201104 32L01HM 201104 55L09HA-C 201104 42L01SW 201104 32L01HM 201104 32LCAIW 201104 32S16IW 201104 26 201104 26 201104 19 201105 32L05HR 201105 47L05HF 201105 32L05HR 201105 32LBAIW 201105 32L16IW 201105 32L05HR 201105 32L01HM 201105 26LCAIW 201105 32L01HW

创维CRT各类机芯调试说明及参数6D72/6D76/6D78机芯：进入：按面板上的“音量－”直至“0”状态，再按遥控器上“万年历”键3～4秒后松手即可进入。

退出：工厂模式下：按“万年历”键即可；“E EPROM菜单”下：按“待机”键即可。

6D92机芯：进入：按住机器面板上的“菜单”键不松手开机，接着依次按遥控器上的数字键“3510”（每次间隔不超过2秒），随后按遥控器上的“菜单”键，再按“音量－”键就进入工厂模式。

退出：在工厂菜单里找到“SHIPMENT”（确认项---在首页菜单倒数第二项），按“音量－”键即可。

6D95/6D96(4:3)机芯：进入：1、按遥控器上多位键“－/－－”使屏幕显示“－－－”字样。

2、同时按住机器面板上的“菜单”键和“频道＋”键不松手，再连续按遥控器上的数字键“7”，使屏幕显示“777”字样。

此时屏幕下方会出现软件设置日期“―――－”。

3、按遥控器上的“菜单”键，再按“频道＋”键就进入工厂模式，按“频道＋/-”选择项目，按“音量＋/-”改变参数，设置结束后，按“静音”键使项目旁边的“＋”号消失（重新设置时项目旁边会出现“＋”号），说明已经存储，按“屏显”键恢复。

退出：在工厂菜单里找到“SHIPMENT”（确认项---在首页菜单倒数第二项），按“音量－”键即可。

6D96(16:9)机芯：进入：1、按遥控器上多位键“－/－－”使屏幕显示“－－－”字样。

2、同时按住机器面板上的“音量减”至00状态不松手，再连续按遥控器上的数字键“7”，使屏幕显示“777”字样。

此时屏幕下方会出现软件设置日期“―――－”。

3、按遥控器上的“菜单”键，再按“频道＋”键就进入工厂模式，按“频道＋/-”选择项目，按“音量＋/-”改变参数，设置结束后，按“静音”键使项目旁边的“＋”号消失（重新设置时项目旁边会出现“＋”号），说明已经存储，按“屏显”键恢复。

退出：在工厂菜单里找到“SHIPMENT”（确认项---在首页菜单倒数第二项），按“音量－”键即可。

视显光电-逻辑板领导品牌深圳市视显光电技术有限公司成立于2006年6月27日，是以研发、定制、批量生产液晶电视逻辑板、4K板、TCON板为主的深圳高科技企业。

公司拥有国内领先的逻辑板软件开发团队并取得了多项软件著作权登记证书，一流的逻辑板硬件研发团队，并建立了一只优秀的快速反应售后支持技术队伍以保障客户的问题能够顺利解决。

视显建设了一个现代化的逻辑板生产厂房，引进了先进的生产及检测设备，培养了一支专业敬业、经验丰富的技术、生产及管理团队，开发了高精密4K板特殊工艺，对每一道工艺都严格把关，对质量精益求精，出厂产品实行100%全部检测制度，以保证拿在客户手里的每一块逻辑板都是合格的。

视显光电在逻辑板领域耕耘多年，通用版领域的市场占有率目前达到90%，一直以质量稳定，性能优越赢得了业内客户的广泛认可与好评。

视显逻辑板广泛应用于计算机显示器，家电产品，户外显示器等上，适用于国内各大显示屏品牌（AU友达，BOE京东方，CMI奇美，CSOT华星光电，LG等），产品在满足国内市场的同时，广泛出口到欧美、东南亚、韩国、日本等国家和地区。

26寸奇美驱动板（屏供电5V ）V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。

器件还包括一个逻辑控制、具有可调节延时的高压开关。

32寸奇美驱板（屏供电12V ）V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。

创维电视机遥控器和机芯对照表一览遥控器型号机芯物料编号备注YK-18PA 3P30 537K-263P30-02 RC-5码;用户码:00H YK-18PB 4P36 537K-264P36-02 RC-5码;用户码:00H YK-18PC 5P30/5P36 539C-265P30-04 RC-5码;用户码:00H YK-18PD 4P36 539C-264P36-03 RC-5码;用户码:00H YK-18PE 5P36 539C-265P36-03 东芝码;用户码：0E0EH YK-18PF 3P60/4P36 539C-263P60-01 东芝码;用户码：0E0EH3P60539C-263P60-0000东芝码;用户码：0E0EH(英文丝印)YK-18PH 3P90 539C-263P90-0000 东芝码;用户码：0E0EH YK-18DA 3Y36 539C-263Y36-00 NEC 码;用户码：10EFH YK-18DB 3Y31/4Y36/3Y39 539C-263Y31-01 东芝码;用户码：0E0EHYK-18DC 4Y68539C-264Y68-0000 东芝码;用户码：0E0EHYK-18TB 3T60/4T60 539C-263T60-04 东芝码;用户码：0E0EH YK-18TC 5T36 539C-265T36-00 东芝码;用户码：0E0EH YK-18TD 3T60/4T60 539C-263T60-06 东芝码;用户码：0E0EH3T60/4T60539C-263T60-07东芝码;用户码：0E0EH(英文丝印)YK-18TE 4T66 539C-264T66-01 东芝码;用户码：0E0EHYK-18TF T 系列模拟机 539C-26TSH0-01东芝码;用户码：8E8EH(工厂调试)YK-18TG 3T66/4T66 539C-264T66-02 东芝码;用户码：0E0EH YK-62PA 6P50 536J-266P50-01 东芝码;用户码：0E0EH YK-62PB 6G10 536J-266G10-00 东芝码;用户码：0E0EH YK-62PG 8K22536J-268K22-0000 东芝码;用户码：0E0EH 536J-268K22-0010 东芝码;用户码：0E0EH YK-62DA 8H01 536J-268H01-02 东芝码;用户码：0E0EH YK-62LA 8TT6 536J-268TT6-03 RC-5码;用户码:10H(36KHz) YK-62LC 8M19 536J-268M19-0020 东芝码;用户码：0E0EHYK-62通用536J-26TSH0-00东芝码;用户码：0E0EH(工厂调试)YK-63PA 6G10 539C-266G10-01 东芝码;用户码：0E0EH YK-63PC 6P18 539C-266P18-05 RC-5码;用户码:00H YK-63PD 6P50 539C-266P50-02 东芝码;用户码：0E0EH YK-63PE 6P20 539C-266P20-03 东芝码;用户码：0E0EH YK-63PF 6P28 539C-266P28-00 东芝码;用户码：0E0EH YK-63PG 6P28 539C-266P28-01 东芝码;用户码：0E0EH YK-63PI 6P28/6P29 539C-266P29-00 东芝码;用户码：0E0EH YK-63PJ 8TAG 539C-268TAG-0000 东芝码;用户码：0E0EH YK-63PK 9G10/9G20 539C-269G10-0000 东芝码;用户码：0E0EH YK-63PL 8P12 539C-268P12-0000 东芝码;用户码：0E0EH YK-63DA 6D81(6D50) 539C-266D81-06 东芝码;用户码：0E0EH YK-63DB 6D83/6D50 539C-266D83-00 东芝码;用户码：0E0EHYK-63DC 8H01539C-268H01-03 东芝码;用户码：0E0EH8H01 539C-268H01-0000 东芝码;用户码：0E0EH(英文丝印)YK-63DD 3D20/3D21/3D28 539C-263D20-00 东芝码;用户码：0E0EH YK-63DE 6D66 539C-266D66-04 东芝码;用户码：0E0EH YK-63DH 6D85539C-266D85-00 东芝码;用户码：0E0EHYK-63DJ 6D85 539C-266D85-01 东芝码;用户码：0E0EH YK-63DK 6D81/6D90 539C-266D81-0000 东芝码;用户码：0E0EH YK-63DN 8H06 539C-268H06-0000 东芝码;用户码：0E0EH YK-63LC 8M01 539C-268M01-01 东芝码;用户码：0E0EH YK-63LF 8R01 539C-268R01-00 东芝码;用户码：0E0EH YK-63LG 8M19 539C-268M19-0010 东芝码;用户码：0E0EH YK-63LH 8R08 539C-268R08-0000 东芝码;用户码：0E0EH YK-63LI 8R06 539C-268R06-0010 东芝码;用户码：0E0EH8R06539C-268R06-0020东芝码;用户码：0E0EH(中英文丝印)YK-63LJ 8M69 539C-268M69-0000 东芝码;用户码：0E0EH YK-63TA 8TM1 539C-268TM1-00 东芝码;用户码：0E0EH YK-63TB 6T18 537K-266T18-05 东芝码;用户码：0E0EH YK-63TC 8K60 539C-268K60-01 东芝码;用户码：0E0EH YK-63TD 6T80 539C-266T80-02 东芝码;用户码：0E0EH YK-63TF 8T60 539C-268T60-01 东芝码;用户码：0E0EH YK-63TH 4T69 539C-264T69-0000 东芝码;用户码：0E0EH YK-63TI 4T68/4T69 539C-264T69-0010 东芝码;用户码：0E0EH YK-63TJ 4T70 539C-264T70-0000 东芝码;用户码：0E0EH YK-63GA T001 539C-26T001-00 NEC 码;用户码：00H YK-54PA 8PT0 536J-268PT0-01 东芝码;用户码：0E0EH YK-54PC 6P20 536J-266P20-01 东芝码;用户码：0E0EH YK-54PE 8T1G 536J-268T1G-00 东芝码;用户码：0E0EH YK-54PF 8G11/8G12 536J-268G11-00 东芝码;用户码：0E0EH YK-54PI 8PG6 536J-268PG6-01 东芝码;用户码：0E0EH YK-54PJ 8PP6 536J-268PP6-03 东芝码;用户码：0E0EH YK-54PK 8PP6 536J-268PP6-04 东芝码;用户码：0E0EH YK-54PL 8TAG 536J-268TAG-00 东芝码;用户码：0E0EH YK-54PM 8TAG 536J-268TAG-02 东芝码;用户码：0E0EH8TAG536J-268TAG-03东芝码;用户码：0E0EH(中英文丝印)YK-54PN 8PP6 536J-268PP6-05 东芝码;用户码：0E0EH YK-54PO 8PS6 536J-268PS6-00 东芝码;用户码：1717H YK-54DA 6M31 536J-266M31-01 NEC 码;用户码：01FDH YK-54DB 6M35536J-266M35-01 NEC 码;用户码：01FDHYK-54DC 6D35 536J-266D35-01 NEC码;用户码：01FDH YK-54DD 6D66 536J-266D66-01 东芝码;用户码：0E0EH YK-54DE 6D35 536J-266D35-02 NEC码;用户码：01FDH YK-54DF 8DA6 536J-268DA6-01 东芝码;用户码：0E0EH YK-54DG 8DA8 536J-268DA8-03 东芝码;用户码：0E0EH YK-54DH 8DA2 536J-268DA2-01 东芝码;用户码：0E0EH YK-54DI 8DA5 536J-268DA5-0010 东芝码;用户码：0E0EH YK-54DJ 8DA5 536J-268DA5-0000 东芝码;用户码：0E0EH YK-54DK 8DA5 536J-268DA5-0020 东芝码;用户码：0E0EH YK-54LA 8TT8 536J-268TT8-03 东芝码;用户码：0E0EH8TT8 536J-268TT8-04 东芝码;用户码：0E0EH(英文丝印)YK-54LB 8TTN 536J-268TTN-01 东芝码;用户码：0E0EH YK-54LC 8TGA 536J-268TGA-01 东芝码;用户码：0E0EH YK-54LD 8TP5 536J-268TP5-01 东芝码;用户码：0E0EH YK-54LE 8TGD 536J-268TGD-01 东芝码;用户码：0E0EH YK-54LF 8TTJ 536J-268TTJ-01 东芝码;用户码：0E0EH YK-54LH 8TTK 536J-268TTK-01 东芝码;用户码：0E0EH YK-54LI 8DA8 536J-268DA8-01 东芝码;用户码：0E0EH YK-54LT 8TTR 536J-268TTR-00 东芝码;用户码：0E0EH YK-54LU 8TTR 536J-268TTR-01 东芝码;用户码：0E0EH YK-54LV 8R06 536J-268R06-01 东芝码;用户码：0E0EH YK-54LW 8TTM 536J-268TTM-00 东芝码;用户码：0E0EH YK-54LX 8DA8 536J-268DA8-02 东芝码;用户码：0E0EH YK-54LY 8TTR 536J-268TTR-02 东芝码;用户码：0E0EH YK-54LZ 8TTM 536J-268TTM-01 东芝码;用户码：0E0EH YK-54KB 8P10 536J-268P10-00 东芝码;用户码：0E0EH YK-54KC 8U11 536J-268U11-00 东芝码;用户码：0E0EH YK-54KD 8M10 536J-268M10-01 东芝码;用户码：0E0EH YK-54KF 8M11 536J-268M11-00 东芝码;用户码：0E0EH YK-54KG 8R06 536J-268R06-00 东芝码;用户码：0E0EH YK-54KH 8M11 536J-268M11-01 东芝码;用户码：0E0EH YK-54TA 6T19 536J-266T19-03 东芝码;用户码：0E0EH YK-54TB 8TM0 536J-268TM0-01 东芝码;用户码：0E0EH YK-54TC 8TM1 536J-268TM1-01 东芝码;用户码：0E0EH YK-54TD 6T80 536J-266T80-01 东芝码;用户码：0E0EHYK-54TF 8S60 536J-268S60-00 东芝码;用户码：0E0EH YK-58PA 6P18 539C-266P18-03 RC-5码;用户码:00H YK-58PB 6P18 539C-266P18-04 RC-5码;用户码:00H YK-58PC 6P20 539C-266P20-02 东芝码;用户码：0E0EH YK-58PD 3P20/3P21/3P30/ 539C-263P20-0000 RC-5码;用户码:00H3P36/4P30/4P36/ (替代老机芯遥控器，丝印和键值不5P20/5P21/5P30/ 完全匹配）6P18/6P19/3T21/5D70/5D71/5D75/5D76/5D90/3I30/5I30/5Y21/5Y285Y30YK-58DA 6M31 5394-266M31-01 NEC码;用户码：01FDH YK-58DB 6M35 539C-266M35-01 NEC码;用户码：01FDH YK-58DD 6D66 539C-266D66-02 东芝码;用户码：0E0EH YK-58DE 6D35 539C-266D35-02 NEC码;用户码：01FDH YK-58LA 8TT8 539C-268TT8-00 东芝码;用户码：0E0EH YK-58LB 8TTN 539C-268TTN-00 东芝码;用户码：0E0EH YK-58LF 8TTJ 539C-268TTJ-00 东芝码;用户码：0E0EH YK-58LG 8M10/8TTY 539C-268M10-05 东芝码;用户码：0E0EH8M10 539C-268M10-07 东芝码;用户码：0E0EH(中英文丝印)YK-58LH 8M10 539C-268M10-06 东芝码;用户码：0E0EHYK-58LI 8M19539C-268M19-0000东芝码;用户码：0E0EHYK-58TA 6T18 539C-266T18-04 东芝码;用户码：0E0EH YK-58TB 6T18 539C-266T18-06 东芝码;用户码：0E0EH YK-72PA 8G20/8G21/8G22 536J-268G20-00 东芝码;用户码：0E0EH YK-72PB 6P39 536J-266P39-00 东芝码;用户码：0E0EH YK-72PD 8G28/8G29 536J-268G28-0000 东芝码;用户码：0E0EH536J-268G28-0010 东芝码;用户码：0E0EH YK-72DA 8DD1 536J-268DD1-01 东芝码;用户码：0E0EH YK-72DB 8DD1 536J-268DD1-0020 东芝码;用户码：0E0EH YK-72LA 8M69 536J-268M69-0000 东芝码;用户码：0E0EH YK-72LB 8R06 536J-268R06-0000 东芝码;用户码：0E0EHYK-72LD 8M10 536J-268M10-0010 东芝码;用户码：0E0EH YK-72LE 8M69 536J-268M69-0010 东芝码;用户码：0E0EH YK-72LF 8B01 536J-268B01-0000 东芝码;用户码：0E0EH YK-72LH 8M12 536J-268M12-0000 东芝码;用户码：0E0EH YK-72TA 8K26 536J-268K26-0000 东芝码;用户码：0E0EH YK-72TB 2S02 536J-262S02-0000 NEC码;用户码：08E6H YK-72TC 8S80 536J-268S80-0000 东芝码;用户码：0E0EH YK-72TD 8S80 536J-268S80-0010 东芝码;用户码：0E0EH。

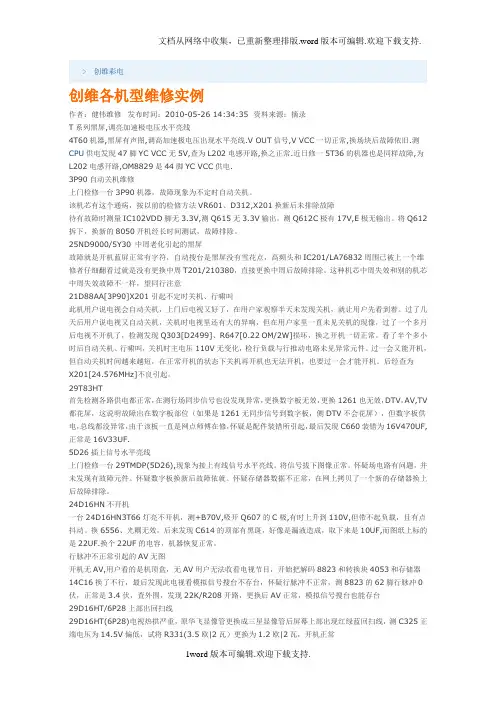

> 创维彩电创维各机型维修实例作者：健伟维修发布时间：2010-05-26 14:34:35 资料来源：摘录T系列黑屏,调亮加速极电压水平亮线4T60机器,黑屏有声图,调高加速极电压出现水平亮线.V OUT信号,V VCC一切正常,换场块后故障依旧.测CPU供电发现47脚YC VCC无5V,查为L202电感开路,换之正常.近日修一5T36的机器也是同样故障,为L202电感开路,OM8829是44脚YC VCC供电.3P90自动关机维修上门检修一台3P90机器，故障现象为不定时自动关机。

该机芯有这个通病，按以前的检修方法VR601、D312,X201换新后未排除故障待有故障时测量IC102VDD脚无3.3V,测Q615无3.3V输出。

测Q612C极有17V,E极无输出。

将Q612拆下，换新的8050开机经长时间测试，故障排除。

25ND9000/5Y30 中周老化引起的黑屏故障就是开机蓝屏正常有字符，自动搜台是黑屏没有雪花点，高频头和IC201/LA76832周围已被上一个维修者仔细翻看过就是没有更换中周T201/210380，直接更换中周后故障排除。

这种机芯中周失效和别的机芯中周失效故障不一样，望同行注意21D88AA[3P90]X201引起不定时关机、行啸叫此机用户说电视会自动关机，上门后电视又好了，在用户家观察半天未发现关机，就让用户先看到着。

过了几天后用户说电视又自动关机，关机时电视里还有大的异响，但在用户家里一直未见关机的现像，过了一个多月后电视不开机了，检测发现Q303[D2499]、R647[0.22 OM/2W]损坏，换之开机一切正常。

看了半个多小时后自动关机、行啸叫，关机时主电压110V无变化，检行负载与行推动电路未见异常元件。

过一会又能开机，但自动关机时间越来越短，在正常开机的状态下关机再开机也无法开机，也要过一会才能开机。

后经查为X201[24.576MHz]不良引起。

29T83HT首先检测各路供电都正常，在测行场同步信号也没发现异常，更换数字板无效，更换1261也无效，DTV，AV,TV 都花屏，这说明故障出在数字板部位（如果是1261无同步信号到数字板，侧DTV不会花屏），但数字板供电，总线都没异常，由于该板一直是网点师傅在修，怀疑是配件装错所引起，最后发现C660装错为16V470UF,正常是16V33UF.5D26插上信号水平亮线上门检修一台29TMDP(5D26),现象为接上有线信号水平亮线。

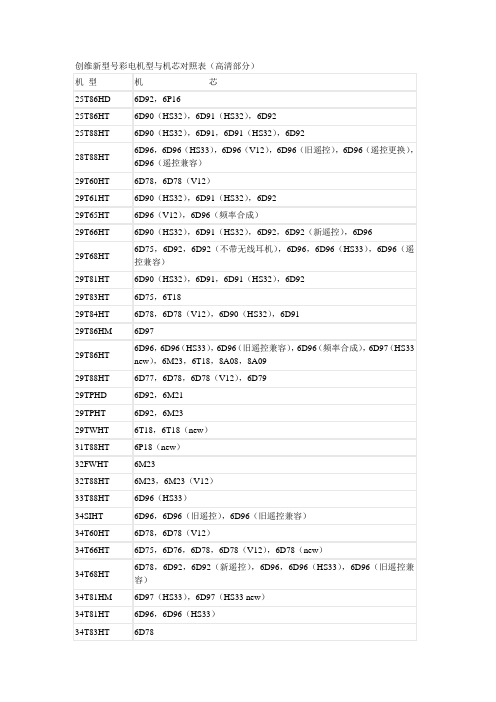

创维新型号彩电机型与机芯对照表（高清部分）机型机芯25T86HD 6D92，6P1625T86HT 6D90（HS32），6D91（HS32），6D9225T88HT 6D90（HS32），6D91，6D91（HS32），6D9228T88HT 6D96，6D96（HS33），6D96（V12），6D96（旧遥控），6D96（遥控更换），6D96（遥控兼容）29T60HT 6D78，6D78（V12）29T61HT 6D90（HS32），6D91（HS32），6D9229T65HT 6D96（V12），6D96（频率合成）29T66HT 6D90（HS32），6D91（HS32），6D92，6D92（新遥控），6D9629T68HT 6D75，6D92，6D92（不带无线耳机），6D96，6D96（HS33），6D96（遥控兼容）29T81HT 6D90（HS32），6D91，6D91（HS32），6D92 29T83HT 6D75，6T1829T84HT 6D78，6D78（V12），6D90（HS32），6D91 29T86HM 6D9729T86HT 6D96，6D96（HS33），6D96（旧遥控兼容），6D96（频率合成），6D97（HS33 new），6M23，6T18，8A08，8A0929T88HT 6D77，6D78，6D78（V12），6D7929TPHD 6D92，6M2129TPHT 6D92，6M2329TWHT 6T18，6T18（new）31T88HT 6P18（new）32FWHT 6M2332T88HT 6M23，6M23（V12）33T88HT 6D96（HS33）34SIHT 6D96，6D96（旧遥控），6D96（旧遥控兼容）34T60HT 6D78，6D78（V12）34T66HT 6D75，6D76，6D78，6D78（V12），6D78（new）34T68HT 6D78，6D92，6D92（新遥控），6D96，6D96（HS33），6D96（旧遥控兼容）34T81HM 6D97（HS33），6D97（HS33 new）34T81HT 6D96，6D96（HS33）34T83HT 6D7834T86HT 6D96，6M23，6M23（V12）34T88HD 6M2334T88HM 6D7934T88HT 6D78，6D78（V12），6D78（带3.1声道），6D78（带侧A V），6M23，6M23（new）34TIHT 6D96，6D96（HS33）34TPHT 6D96（HS33），6M2336T88HT 6M23，6M23（V12）创维电视机型机芯对照表（普通部分）机型机芯14NS9000 3P3021D68AA 3S3521N61AA 3P30，3P30（新编号），3P30（新遥控）21N66AA 3T30，3T30（HS29），3T30（HS29新软件），3T36，3T36（HS29），3T36（HS29新软件）21ND9000 3P3021ND9000A 3P32，3P35，3P30（中英俄）21NF8800 3S3021NF8800A 3S30（外销），3S30（新遥控），3Y30 21NF9000 3S30，3S31，3S35，3T36，3Y3021NI9000 3P30，3P30（新遥控）21NK9000 3P30（新遥控）21NK9000A 3P3021NS9000 3P30（新遥控），3T30，3T30（新软件），3T36，3T36（HS29新软件），3T36（新软件防雷）21T66AA 3T30，3T30（HS29），3T30（HS29新软件），3T36，3T36（HS29），3T36（HS29新软件）21T68AA 3S30，3T23，3T30，3T30（HS29新软件），3T36，3T36（HS33新软件），3Y30（外购遥控）21T81AA 3Y3021T88AA 3S30，3S30（新遥控），3T30（HS29新软件）21TB9000 3T30，3T30（HS29），3T30（HS29新软件）21TH9000 3P3021TI9000 3T30（HS29），3T36（HS29），3T36（HS29新软件）21TM9000 3P32，3T30（HS29），3T30（HS29新软件），3T36（HS29），3T36（HS29新软件）21TR9000 3T30，3T30（HS29新软件），3T36（HS29），3T36（HS29新软件）25N61AA 4P36，5P3025N66AA 4T30，4T30（HS29），4T36（HS29无音效），4T36（HS29新软件），5S30，5T36（HS29）25ND9000 5S35，4P36，4T36（HS29新软件）25NF8800A 5S31，5Y3025NF9000 5S30，5S31，5S35，5Y3025NI9000 4T30（HS29），5T35（HS29新软件），5T36（HS29），5T36（HS33）25NM9000 4T36（新软件无音效）25NP9000 4P30，5P3025NX9000 4P36，4T36（HS29新软件），5S31，5Y3025T61AA 4P3625T62AA 5Y3025T66AA 4T30，4T30（HS29），4T36（HS29新软件），5T36（HS29），5T36（HS29新软件）25T68AA 4T36（HS29），4T36（HS29新软件），4T36（HS33新软件），5S31，5T35（HS29新软件）25T81AA 5S3125T83AA 5S3125T85AA 5S3125T85AC 4T3625T88AA 5S3125T95AC 4T3625TI9000 4T30（HS29），5T35（HS29新软件），5T36（HS29）25TM9000 4T30（HS29），4T30（新软件），4T36，4T36（HS29新软件），4T36（HS29新软件无音效），4T36（HS29新软件无音效绿色电视），5S35，5T36（HS29）29T60AA 5P30，5P3629T61AA 5P3029T62AA 5Y30，5P3029T63AA 5P30，5P36，5Y3029T66AA 5T30，5T30（HS29），5T36（HS29），5T36（HS29伴音功放）29T68AA 5T30，5T30（HS29），5T30（HS29新软件），5T36（HS29），5T36（HS33加遥控器）29T83AA 5T3629TB9000 5Y3029TH9000 5Y3029TI9000 5P3629TIMK 6P1829TK9000 5N2029TM9000 4P36，4P36（HS29新软件），5P30，5T28，5T30，5T36，5T36（HS29）29TW9000 5P3029TX9000 5P30，5Y3129YP9000 5L30，5P3034SG9000 5P3034T60AA 5T30，5T30（HS29）34T66AA 5T30，5T30（HS29），5T36（HS29）34T68AA 5T30，5T30（HS29），5T36，5T36（HS29新软件）创维电视机型机芯对照表（液晶部分）机型机芯7LAAAW 8TS2TFT-15K2 8T05TFT-15S 8T0315AAB 8TT1，8TT1（BUE屏），8TT1（LG屏），8TT1（三星屏）15AAC 8TM1，8TT1，new15AAXMX 8TM115LABXT 8TT615LEATX 8TT615LAIX 8TG317LDAW 8TT3，8TT3（V12）17LDATW 8TT317LEATW 8TT617LFAPT 8TG520AAA 8TM1，8TT1，8TG520LCATS 8TP120LEATX 8TT620LFAPV 8TG522LEATV 8TG326LCAIW 8TT3，8TT3（V12）26LCATW 8TT3，8TT3（V12）30AAAHW 8TG2，8TP230LABTW 8TP2，8TP2（V12）30LBATW 8TP2，8TP2（V12）30LCATW 8TP232LCAIW 8TT3，8TG3，8TG3（V12），8TP2 32LCATW 8TP2，8TP2（V12）37LBAIW 8TT3，8TT3（V12）40LBAIW 8TT3（V12）创维机芯型号查找A系列机心机心 CPU 集成电路IC4A01 CTV222S PRC1 TDA8222 TA86594A01 M34300 N4 TDA8222 TA86595A01 CTV222S PRC TDA2549 TDA2461 TA86594A PCA84C 440P5K01 MN15287K TA8611 TDA3857 准分离伴音处理TA8759 5P01 CTV322S TDA8361S系列机心3S28 ST6388BE STV22463S30 HD0401HOUDAJ7907A STV22474S01 ST63156 STV8223 STV21165S01 ST6388 STV8223 STV21164S ST63T87 TDA8224 TDA8219 TDA8214A5S28 ST63T88B1 STV22465S30 HD0401HOUDAJ7907A STV2247D系列机心6D91 LA76931N 超级芯片6D92 LA76930N 超级芯片6P16 M37281 LA7655创维T系列机芯所用集成电路查询机芯集成电路型号3T01/4T01机芯解码：TB1238； CPU： TMP87CK38N-3658 3T20机芯解码：TB1238； CPU： TMP87CK38N-1N863T21机芯解码：TB1238；CPU：87CM38N3T30机芯 21TB9000；CPU与解码为：TMP8803\TMP88233T30机芯 21TM9000；CPU与解码为：TMP88033T30机芯一路AV；CPU与解码为：TMP88013T30/3T36机芯二路AV；CPU与解码为：TMP88033T30/3T36机芯一路AV；CPU与解码为：TMP88233T30/3T36机芯二路AV；CPU与解码为：TMP88233T36机芯 CPU与解码为：TMP8803\TMP88234T20机芯解码：TB1238； CPU： TMP87CK38N-1N864T30机芯 CPU与解码为：TMP8809；3路AV4T30/5T36机芯 CPU与解码为：TMP8809；2路AV4T30机芯 CPU与解码为：TMP8807/TMP88274T30/5T36机芯 CPU与解码为：TMP8829新软件；3路AV4T36机芯 CPU与解码为：TMP8803；2路AV4T36机芯 CPU与解码为：TMP8823；2路AV5T03机芯 CTV-2981;解码：TB1238； CPU： TMP87CK38N-36585T20机芯 25Nl9000;解码：TB1240； CPU： TMP87CK38N-1R025T21机芯解码:TB1240; CPU:TMP87CS38N-3ED9(早期);CPU:TMP87CS38N-3G82(后期) 5T25机芯解码：TB1240； CPU： TMP87CK38N-3G825T28机芯 29SP9000；解码：TB1240； CPU： TMP87CK38N-4FP15T30机芯 25NI9000；CPU与解码为：TMP8809\TMP88295T35机芯 CPU与解码为：TMP8823；二路AV5T36机芯 CPU与解码为：TMP8809\TMP8829创维D系列机芯所用集成电路查询机芯集成电路型号5D01机芯 100Hz机型：2981-100；CPU：C87C766BRD；解码：TDA9143；5D20机芯 CPU：ST92196A/B；解码：DPTV-66305D25机芯 CPU：ST92196A/B；解码：DPTV-66305D25机芯 34英寸；CPU：ST92196A/B；解码：DPTV-66305D26机芯 29TIDP；CPU：ST92196A/B；解码：DPTV5D26机芯 34TPDP；CPU：ST92196A/B；解码：DPTV5D28机芯 34TIDP；CPU：ST92196A/B；解码：DPTV5D30机芯 CPU：M37280/M37281；5D60机芯机型：29TBDA；CPU：MSP8849；解码：DPTV5D66机芯机型：29TBDP；CPU：MSP8849；解码：DPTV5D70机芯 CPU：M37274；解码：VPC3230；变频：NV3205D76机芯 CPU：M37274；解码：DPTV5D78机芯 34TPDP；CPU：M37274；解码：DPTV5D90机芯解码：VPC32156D72机芯机型：29T68HD；CPU：M37274/M37281；解码：VPC3230；变频：PW1235 6D76机芯机型：34T66HD；CPU：M37274/M37281；解码：DPTV6D78机芯 CPU：M372816D92机芯解码：LA76930；2004-05-26版本，行频：33.75K6D92机芯 29英寸北京松下管；解码：LA76930；2004-05-26版本，行频：35K6D92机芯 25英寸；解码：LA76930；2004-08-02版本；6路AV,行频：35K6D92机芯 25英寸；解码：LA76930；2004-08-02版本；4路AV，行频：35K6D95机芯 29英寸；解码：DVP004；CPU：S88496D95机芯 34英寸；解码：DVP004；CPU：S88496D96机芯 29英寸；解码：SVPV12；CPU：S8849创维I系列机芯所用集成电路查询机芯集成电路型号5I01机芯双频机；CPU：CCZ3005；解码：VPC32155I30机芯解码与CPU为：VCT3803创维M系列机芯所用集成电路查询机芯集成电路型号5M10机芯双频机；CPU：M37274；解码：VPC3210A6M20机芯 29寸高清彩电系列；CPU：DS88C（P）4504；解码：DPTV-3D6M20机芯 34寸高清彩电系列；CPU：DS88C（P）4504；解码：DPTV-3D6M23机芯 34寸高清彩电系列：配松下管6M23机芯 34寸高清彩电系列：配东芝管6M23机芯 34寸高清彩电系列：配三星管创维P系列彩电机芯所用集成电路型号查询机芯集成电路型号3P10/4P10机芯解码：OM8838；CPU：MTV8803P20/4P20机芯解码：OM8838；CPU：KS88C83163P21机芯解码：OM8838PS；CPU：4749-Z00010-42\4749-Z00011-423P30机芯 CPU与解码为：TDA9370PS-N23P30机芯 CPU与解码为：TDA9370PS|N2|AI08433P30机芯 CPU与解码为：TDA9370PS|N23P30机芯 CPU与解码为：OM8370PS4P30机芯 CPU与解码为：TDA9370PS-N2；四路AV输入4P30机芯 CPU与解码为：TDA9370PS；二路AV输入4P30机芯 CPU与解码为：TDA9370PS；一路AV输入4P36机芯 29寸华飞管；CPU与解码为：TDA9370；一路AV输入5P03机芯 CPU：47-Z00001-42到47-Z00007-42都为此机芯CPU，其中Z0003与Z0006为带丽音功能，可互换，另外其它的可互换。

9G10
且图像卷边；
是排线上的灰尘引起的
用摇控关机后再用摇控开机就是花
6D50
屏
为R947(0.18OHM一瓦)变质引起
40L98SW 26L16SW 26L16SW
47L20HF 32P93MV 25N15AA
8M10 20L98TV 32P93MV 21T98HT 21D9BHT 25T98HT 29T88HT 29T92HT 29T88HT
冷开机无图，偶尔出现或闪一下无
图，判定背光板问题！屏的版本号
为LC260WX2（SL）(01)
更换背光板
花屏\绿屏/字符抖U3质量差, , 数 可以从U2 3.3V上接一只二极管到U3
字板上背面三端稳压,U3\2.5V坏 /2.5V输出上,将U3去掉
R618/0.33/0.5W开路，出现此故障的原因
偏黄好像红色弱，调白平衡不起作 户菜单“高级设置”中的黑电平延伸和速
29T68HT、29D98HP、29D98HT
6D85
用
调都打到开
无信号状态下调自动音量开关时喇
叭内有“沙沙”的响声，且声音较
32P93MV
9G10
大
已经提供升级软件，办事处升级后解决
26L16SW 20L98TV 20L98TV/19L11IW
8K60
电视在转台时声音不正常，有杂音 把高屏板上面的L6改为光线解决
多个办事处反馈冷机开机无伴音, 出问题的办事处升级软件，目前大部分办
有时开机各路输入均无音，交流关 事处胜迹均有效果，只有上海和长沙办回
机重新开机或数次开机机器能恢复 复为高频板问题，代换后解决（软件已经
8G20
正常；
挂网）
3T66

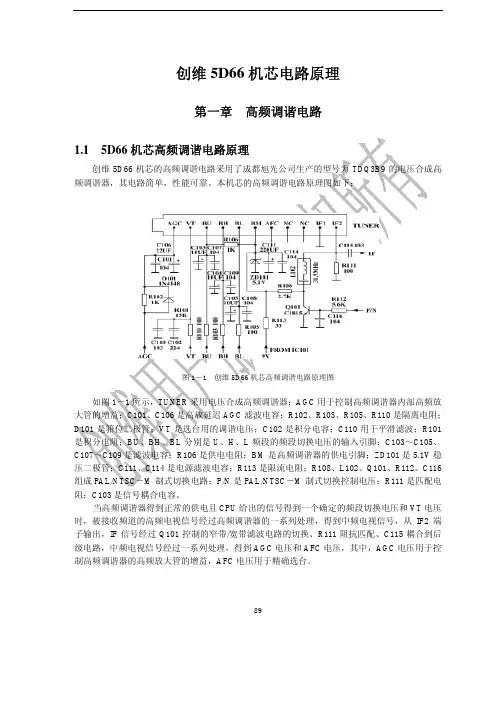

创维5D66机芯电路原理第一章高频调谐电路1.1 5D66机芯高频调谐电路原理创维5D66机芯的高频调谐电路采用了成都旭光公司生产的型号为TDQ3B9的电压合成高频调谐器，其电路简单，性能可靠。

本机芯的高频调谐电路原理图如下：图1－1 创维5D66机芯高频调谐电路原理图如图1－1所示，TUNER采用电压合成高频调谐器；AGC用于控制高频调谐器内部高频放大管的增益；C101、C106是高放延迟AGC滤波电容；R102、R103、R105、R110是隔离电阻；D101是箝位二极管；VT是选台用的调谐电压；C102是积分电容；C110用于平滑滤波；R101是积分电阻；BU、BH、BL分别是U、H、L频段的频段切换电压的输入引脚；C103～C105、C107～C109是滤波电容；R106是供电电阻；BM是高频调谐器的供电引脚；ZD101是5.1V稳压二极管；C111、C114是电源滤波电容；R113是限流电阻；R108、L102、Q101、R112、C116组成PAL/NTSC－M制式切换电路；P/N是PAL/NTSC－M制式切换控制电压；R111是匹配电阻；C103是信号耦合电容。

当高频调谐器得到正常的供电且CPU给出的信号得到一个确定的频段切换电压和VT电压时，被接收频道的高频电视信号经过高频调谐器的一系列处理，得到中频电视信号，从IF2端子输出，IF信号经过Q101控制的窄带/宽带滤波电路的切换、R111阻抗匹配、C115耦合到后级电路，中频电视信号经过一系列处理，得到AGC电压和AFC电压，其中，AGC电压用于控制高频调谐器的高频放大管的增益，AFC电压用于精确选台。

891.2 TDQ3B9型高频调谐器电路原理TDQ3B9型电压合成式高频调谐器由输入回路、高频放大电路、本机振荡电路和混频电路等几部分组成。

图1－2所示是TDQ3B9型电压合成式高频调谐器的电路原理图。

下面，我们将对其电路原理进行一些介绍。

创维彩电机型与机芯对照表创维新型号彩电机型与机芯对照表（高清部分）机型机芯25T86HD 6D92，6P1625T86HT 6D90（HS32），6D91（HS32），6D9225T88HT 6D90（HS32），6D91，6D91（HS32），6D9228T88HT 6D96，6D96（HS33），6D96（V12），6D96（旧遥控），6D96（遥控更换），6D96（遥控兼容）29T60HT 6D78，6D78（V12）29T61HT 6D90（HS32），6D91（HS32），6D9229T65HT 6D96（V12），6D96（频率合成）29T66HT 6D90（HS32），6D91（HS32），6D92，6D92（新遥控），6D9629T68HT 6D75，6D92，6D92（不带无线耳机），6D96，6D96（HS33），6D96（遥控兼容）29T81HT 6D90（HS32），6D91，6D91（HS32），6D92 29T83HT 6D75，6T1829T84HT 6D78，6D78（V12），6D90（HS32），6D91 29T86HM 6D9729T86HT 6D96，6D96（HS33），6D96（旧遥控兼容），6D96（频率合成），6D97（HS33 new），6M23，6T18，8A08，8A0929T88HT 6D77，6D78，6D78（V12），6D7929TPHD 6D92，6M2129TPHT 6D92，6M2329TWHT 6T18，6T18（new）31T88HT 6P18（new）32FWHT 6M2332T88HT 6M23，6M23（V12）33T88HT 6D96（HS33）34SIHT 6D96，6D96（旧遥控），6D96（旧遥控兼容）34T60HT 6D78，6D78（V12）34T66HT 6D75，6D76，6D78，6D78（V12），6D78（new）34T68HT 6D78，6D92，6D92（新遥控），6D96，6D96（HS33），6D96（旧遥控兼容）34T81HM 6D97（HS33），6D97（HS33 new）34T81HT 6D96，6D96（HS33）34T83HT 6D7834T86HT 6D96，6M23，6M23（V12）34T88HD 6M2334T88HM 6D7934T88HT 6D78，6D78（V12），6D78（带3.1声道），6D78（带侧AV），6M23，6M23（new）34TIHT 6D96，6D96（HS33）34TPHT 6D96（HS33），6M2336T88HT 6M23，6M23（V12）创维电视机型机芯对照表（普通部分）机型机芯14NS9000 3P3021D68AA 3S3521N61AA 3P30，3P30（新编号），3P30（新遥控）21N66AA 3T30，3T30（HS29），3T30（HS29新软件），3T36，3T36（HS29），3T36（HS29新软件）21ND9000 3P3021ND9000A 3P32，3P35，3P30（中英俄）21NF8800 3S3021NF8800A 3S30（外销），3S30（新遥控），3Y30 21NF9000 3S30，3S31，3S35，3T36，3Y30 21NI9000 3P30，3P30（新遥控）21NK9000 3P30（新遥控）21NK9000A 3P3021NS9000 3P30（新遥控），3T30，3T30（新软件），3T36，3T36（HS29新软件），3T36（新软件防雷）21T66AA 3T30，3T30（HS29），3T30（HS29新软件），3T36，3T36（HS29），3T36（HS29新软件）21T68AA 3S30，3T23，3T30，3T30（HS29新软件），3T36，3T36（HS33新软件），3Y30（外购遥控）21T81AA 3Y3021T88AA 3S30，3S30（新遥控），3T30（HS29新软件）21TB9000 3T30，3T30（HS29），3T30（HS29新软件）21TH9000 3P3021TI9000 3T30（HS29），3T36（HS29），3T36（HS29新软件）21TM9000 3P32，3T30（HS29），3T30（HS29新软件），3T36（HS29），3T36（HS29新软件）21TR9000 3T30，3T30（HS29新软件），3T36（HS29），3T36（HS29新软件）25N61AA 4P36，5P3025N66AA 4T30，4T30（HS29），4T36（HS29无音效），4T36（HS29新软件），5S30，5T36（HS29）25ND9000 5S35，4P36，4T36（HS29新软件）25NF8800A 5S31，5Y3025NF9000 5S30，5S31，5S35，5Y3025NI9000 4T30（HS29），5T35（HS29新软件），5T36（HS29），5T36（HS33）25NM9000 4T36（新软件无音效）25NP9000 4P30，5P3025NX9000 4P36，4T36（HS29新软件），5S31，5Y3025T61AA 4P3625T62AA 5Y3025T66AA 4T30，4T30（HS29），4T36（HS29新软件），5T36（HS29），5T36（HS29新软件）25T68AA 4T36（HS29），4T36（HS29新软件），4T36（HS33新软件），5S31，5T35（HS29新软件）25T81AA 5S31 25T83AA 5S31 25T85AA 5S31 25T85AC 4T36 25T88AA 5S3125T95AC 4T3625TI9000 4T30（HS29），5T35（HS29新软件），5T36（HS29）25TM9000 4T30（HS29），4T30（新软件），4T36，4T36（HS29新软件），4T36（HS29新软件无音效），4T36（HS29新软件无音效绿色电视），5S35，5T36（HS29）29T60AA 5P30，5P3629T61AA 5P3029T62AA 5Y30，5P3029T63AA 5P30，5P36，5Y3029T66AA 5T30，5T30（HS29），5T36（HS29），5T36（HS29伴音功放）29T68AA 5T30，5T30（HS29），5T30（HS29新软件），5T36（HS29），5T36（HS33加遥控器）29T83AA 5T3629TB9000 5Y3029TH9000 5Y3029TI9000 5P3629TIMK 6P1829TK9000 5N2029TM9000 4P36，4P36（HS29新软件），5P30，5T28，5T30，5T36，5T36（HS29）29TW9000 5P3029TX9000 5P30，5Y3129YP9000 5L30，5P3034SG9000 5P3034T66AA 5T30，5T30（HS29），5T36（HS29）34T68AA 5T30，5T30（HS29），5T36，5T36（HS29新软件）创维电视机型机芯对照表（液晶部分）机型机芯7LAAAW 8TS2TFT-15K2 8T05TFT-15S 8T0315AAB 8TT1，8TT1（BUE屏），8TT1（LG屏），8TT1（三星屏）15AAC 8TM1，8TT1，new15AAXMX 8TM115LABXT 8TT615LEATX 8TT615LAIX 8TG317LDAW 8TT3，8TT3（V12）17LDATW 8TT317LEATW 8TT617LFAPT 8TG520AAA 8TM1，8TT1，8TG520LCATS 8TP120LEATX 8TT620LFAPV 8TG522LEATV 8TG326LCAIW 8TT3，8TT3（V12）26LCATW 8TT3，8TT3（V12）30AAAHW 8TG2，8TP230LABTW 8TP2，8TP2（V12）30LBATW 8TP2，8TP2（V12）30LCATW 8TP232LCAIW 8TT3，8TG3，8TG3（V12），8TP237LBAIW 8TT3，8TT3（V12）40LBAIW 8TT3（V12）。

5D30
可以采取在R321b（实际线路板为光线），J345（线路板上有两元件，实际 屏幕中间或左侧有一条竖直的光带， 图纸无）上各并联1.5欧姆/2W的电阻，更改后能改善干扰，但不能彻底解 单色光较明显。 决，用户可以接受。 29TBDA无图象，有伴音。 更换数字板（可能R9、DPTV虚焊，或FB14连接的F2过孔断开）
创维彩电维修经验大全
机芯 故障现象 解决方法
2982--100重低音喇叭低频电流声较 1）：将丽音板上CN403至电源板上CN401的6芯排插改为屏蔽线。 大 2）：从电源板R430及R428的公用地与丽音板跨线J419地之间加一飞线。 将IC101（TDA9808）的4脚(PLL环路滤波）电阻R101（180Ω ）改为560--个别台扭曲 1200欧。 方案一：将C432、C433由跨接线改为10µF/50V电容，将C432、C433负极 短接，背面补加一个C1815和1.8KΩ 电阻，接法为C1815的E极接 2982---100重低音干扰（参看《维修 C432、C433负极，B极接1.8KΩ 电阻，该电阻另一端再接至 通讯》合订本158页） CN603的1脚(静音脚)，C极接地 方案二：在R432、R433交汇处接C1815的E极。（方案二在静音时无干 扰，但取消重低音后会延续4---5秒才出现。） 1）：IC301(TDA9151)的13脚(行信息输入）加220PF到地。 中央八套（216.25MHz）网纹干 2）：J201、J202均改为100Ω /0.25W。 5D01 扰，中央一套（192.25MHz）十字带 3）：将IC1101(TC74HC157)的4脚外接电容C084、C299A均改为47PF，C293 状干扰，49.75、66、85.25MHZ（云 改为10PF，R244改为1K，C294改为10PF，J108不插。 南、山东、贵州）带状干扰 4）：L206改为0.28µH，L208改为4.7µH，C294A改为470PF（C294A可适当 加大至680PF）。 100---2982接收当地有线，收不到中 1）：将频道号打到101（此时显示为113MHz）。 央八套，手动、微调均调不出。（该 2）：进入“微调”项，按音量减调出图像（104.25MHz）。 台在当地增补频道104.25MHz） 3）：进入“存台”项，按音量-/+键，保存该节目。 100--2982接收图象时，屏幕上有两 条4--5cm宽黑道滚动且随图象扭曲且 TDA9808的17脚电容（VIF AGC电容）C108（0.22µF）改为0.022µF。 场抖 1）：将遥控器内4.3MHz晶振改为4 MHz。 遥控/按键失灵 2）：将菜单设置在“关”状态。若菜单中锁定状态在开状态，就出现遥控 失灵现象 待机吱声（34SDDP、29TJDP、 R621（光耦的1、2脚之间）并焊一个3.3KΩ /0.25W电阻。 29TIDP） 1）：将数字板Y2（20.25MHz）换掉。 色闪（34SDDP) 2）：将电源板D312改为2DTV32。 红屏(2001年5月30日以前生产的机 将数字板上C5并一个1500PF/50V或1000PF/50V电容。 器) 1:AV无彩,在放DVD时任何制式都无 1：此机芯对AV输入信号要求较严，当DVD连接多台电视机，带负载能力差 彩. 2:转台后图象向右偏三公分，按 造成无彩色。 视频切换后彩色正常。 2：调整数据线，属N制调整不当，强制N制重新搜台，反复切换。 有两种原因： 一：工艺质量问题。（C108碰到声表外壳，分开可解决） 二：电路设计问题。 1）：将电阻R104A改为3.3KΩ /0.25W电阻，电容C104A改为15nF聚酯膜电 5D20 伴音断断续续（29TFDP 29TJDP)且 容， CF103改为6.5MHz滤波器。 少台 2）：将R104A C104A与R104断开，加飞线至IC451的55脚。 3）：将工厂数据SERVICE OPTION2中的DK HDEV由OFF改为ON。 4）：改完后将伴音强制在DK状态。 5）：更换软件已更改的新版CPU以及MSP3410专用块。（或将3410的36、37 断开，采用33、34两脚一试。注意：用4.7μ F/50V连接。） 遥控不灵并伴有不停台现象 取消C119即可。 1：每次开机有光栅无图，关掉蓝屏 时为黑屏，需二次开机才一切正常。 原因为数字板损坏所致，需更换数字板解决。 2：AV、S-V输入正常，TV输入无彩。 冷机开机几分钟后，有绿点/亮点干 在数字板C115背面并一个47μ F/16V电容即可。 扰，十几分钟后消失。 5D20 冷机开机黑屏 5D25

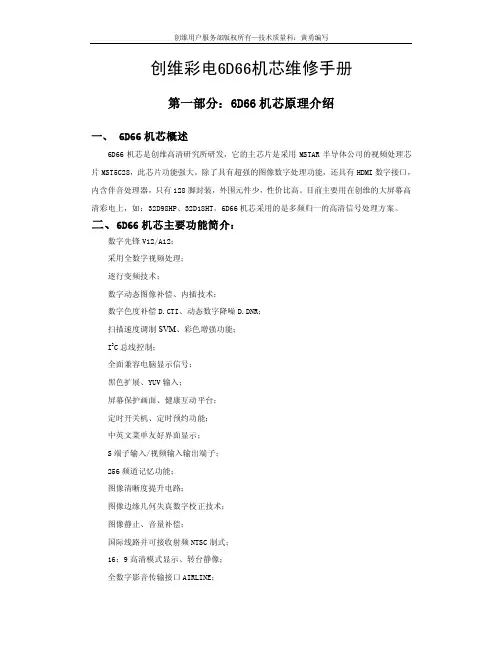

创维彩电6D66机芯维修手册第一部分：6D66机芯原理介绍一、 6D66机芯概述6D66机芯是创维高清研究所研发，它的主芯片是采用MSTAR半导体公司的视频处理芯片MST5C28，此芯片功能强大，除了具有超强的图像数字处理功能，还具有HDMI数字接口，内含伴音处理器，只有128脚封装，外围元件少，性价比高。

目前主要用在创维的大屏幕高清彩电上，如：32D98HP、32D18HT。

6D66机芯采用的是多频归一的高清信号处理方案。

二、6D66机芯主要功能简介：数字先锋V12/A12；采用全数字视频处理；逐行变频技术；数字动态图像补偿、内插技术；数字色度补偿D.CTI、动态数字降噪D.DNR；扫描速度调制SVM、彩色增强功能；I2C总线控制；全面兼容电脑显示信号；黑色扩展、YUV输入；屏幕保护画面、健康互动平台；定时开关机、定时预约功能；中英文菜单友好界面显示；S端子输入/视频输入输出端子；256频道记忆功能；图像清晰度提升电路；图像边缘几何失真数字校正技术；图像静止、音量补偿；国际线路并可接收射频NTSC制式；16：9高清模式显示、转台静像；全数字影音传输接口AIRLINE；特注：6D66机芯不但能通过S/AV1/AV2接收标准NTSC/PAL视频信号，还有一路Y、Pb/Cb、Pr/Cr分量视频输入，它可以接收隔行DVD与逐行DVD信号,还能接收高清晰电视信号(1080i/50Hz、1080i/60Hz、720P/50HZ、720P/60HZ)、1080P/50HZ、1080P/60Hz,同时本机芯的VGA接口还支持VGA(640*480)、SVGA(800*600)、XGA(1024*768)等多种电脑显示模式,成为可以替代电脑显示器的多媒体电视。

三、6D66机芯遥控器图及相关按键功能说明：图1-1：6D66机芯遥控器对照图补充以上遥控器功能键说明：①彩色增强键：此功能可改变各种颜色的浓度，连续按此键可在“关”、“标准”、“增强”三种状态间切换。

创维彩电维修通病资料大全长虹电视机通病一览表2010-08-19 11:58:21| 分类：家电维修| 标签：创维电视机的故障 shngqsw |字号大中小订阅1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。

2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。

3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。

4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。

[故障时亮度变亮]5、长虹N2918机只有兰背景无图声A V 入，A V输出有图无伴音，调整微调候A V可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。

经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。

注：如把本机按键插座取下，频道自动翻转。

6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。

7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。

8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。

9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。

10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。

代负载时2秒钟烧行管。

11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。

12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。

呼声(声音制式不对).因该机为新机型,
手头无资料,试代换存储器24C32 后,长
时间老化机器正常
20L98TV/8K60 TV 图像拖尾,AV 正常 AV 图像正常,说明故障出现在中放电
路,试代换TDA9886TS,380W38-02,故
障依旧.怀疑声表面K7262 坏,换之正常
19L11IW/8K60 搜不到台 首先查高频头的供电，发现没33V 调
其实的上门的过程中碰到此类问题不
妨先检查一下续流二极管，是否击穿。
32L16SW/8TTK 刚开机无图,菜单出不来. 更换24C432
32L16SW/8TTK 不定时出现有声无图像现象 根据故障现象，发现主板连接到屏的插
排（靠近屏的一端）有松动，用一薄纸
垫在插排的下方，使插排接触可靠后恢
电及其外围电路均正常，怀疑是高频头
本身性能不良引起 ，换之故障排除
（5200-380651-22）。
32L88IW/8TT3 七彩屏 因为TV 字符是在V12 里产生的，VGA
字符是在缩放TSU66AJW1 里产生的，
用8TT9 的遥控按VGA，此操作是在
无字符下进行的。VGA 字符正常，证
严重发热，断开U3 测负载无短路现象，
更换U3 后工作正常。
22LEATV/8TT6 TV 无图有点暗影 用AV 试机正常，检查TV 通道与切换
电路，都正常，进入总线后RESET 后
机器正常。
20LBATV/8TG3 无台，ＡＶ闪一下 当故障出现时输入VGA 信号显示正
常,怀疑VPC3230 不良换新后故障依
发现C305 有点变黄，拆下发现该电容
已严重短路，于是找来一只50V10UF

数字板维修技巧及经典案例随着公司的飞速发展，各种高端新品如雨后春笋般的呈现在消费者面前，随之而来的维修量也不断增加，其中对机器内的重要部件之一－数字板的维修显得尤为重要，如何高效快捷修好数字板，是摆在广大维修者面前的首要任务，下面对创维数字板维修工艺流程、维修技巧及经典案例作以介绍：一、 主要维修工具：风枪、恒温烙铁（参考下图一、二）图一：热风枪 图二：防静电焊台（恒温烙铁）二、 维修注意事项：1、焊接IC 时风枪、恒温烙铁温度不宜过高；2、在取IC 时，风枪沿着IC 四周引脚均匀移动，且勿局部加热；3、焊接大规模的IC 前，底板铜皮上要求植好锡；4、引脚要严格对位；5、用热风枪焊时，稍用力压一下IC ，焊接完成，稍冷却一小会儿再撤走压力。

6、补焊IC 时先刷一点松香酒精溶液，再用恒温烙铁进行补焊。

7、在操作时注意防静电，如拿数字板的操作人员一定要戴防静电手蜀（或者拿数字板之前用手摸一下金属自来水管、洗洗手等等），这样可以有效将人体的静电泄放掉，否则人体的静电可能将数字板上正常的IC 击坏，引起故障的扩大。

三、 维修常规方法：1、仔细观察贴片元件IC 引脚有无虚焊、其他元件有无变质（如发黑发黄等）；2、维修时先测3.3V 、2.5V 等稳压块的输出电压是否正常，测其散热片即可；3、检查数字板上的供电电感－FB 有无开路或变质；4、分别输入不同的信号如：TV 、YPbPr 、A V 、VGA 等，根据现象大体区别故障部位。

四、 各种数字板区别：1、5D20、5D25、5D26、5D60、5D66数字板：以上5种所用基 板相同，不同点在于5D20、5D25、5D26均采用2块SDRAM ，5D20、5D25比5D26多一块TV 数字解码VPX3226；5D20和5D25可互相代换；5D20和5D26互换时CPU 和E 2PROM 也要互换；（参看下图三、四、五、六）图五：5D26数字板反面 图六：5D26数字板正面2、5D60、5D66数字板：均采用一块SDRAM ，5D66比5D60多一个U13 （2.5V ）稳压块；5D20可代5D60；5D26可代5D66；5D60和5D66互换时CPU 和E 2PROM 也要互换；（参看下图七、八、九、十）图七：5D60数字板反面 图八：5D60数字板正面图九：5D66数字板反面 图十：5D66数字板正面3、5D70、5D76数字板：5D70为nDSP 公司产品，5D76为泰鼎公司产品；（参看下图十一、十二）图十一：5D70数字板正面 图十二：5D76数字板正面4、6D72、6D76数字板：6D72为Pixelworks 公司产品，6D76为泰鼎公司产品（参看下图十三、十四）图十三：6D72数字板正面 图十四：6D76数字板正面5、6D92、6D95、6D96数字板：6D92为nDSP 公司产品，6D95、6D96为泰鼎公司产品；（参看下图十五、十六、十七、十八）图十三：6D92数字板反面 图十四：6D92数字板正面图十七：6D95数字板正面 图十八：6D96数字板正面 五、 经典案例：1、6D72数字板典型故障集锦1）TV/AV 偏红，黑色变为暗红色原因：RD30(151)开路。

452
D313 BA157
455 场中心矫正
C338 8.2uF/6.8uF/16V
R343
39K*
R372
o
C336
V
4N7*
-11.2V[-13V]
C307 (
场直流偏置异常保护
S S
2 +
BA15D960522nf/1KCV621
(
( {
( (
P 1
20
FBT-DAIJVN
5
20A 45异A 常关机装置15 454 . 5S6F.NV(V/逆2A50程BVL.整C.. A流BF源LVO[)D17689103[//0K电1((0/91R(65)08（调37))]0[GV悬谐UR2RR[N28]浮3F源1DH2590H82E）*41FF48A5B["(]1VTV逆PC[.][5E32*51（{程R/098520V叠U6W"整V]U[2叠]D//加流2[6F2233[加120B）)[0uD3P视CVF]C36/3]22放0.05567108源0]VV1CU]]96/54V407V0J[u(O9FJT2/R213L113583V"54V[[8(][2正JCCO9-223T程2"013620L06VV]32V整V9///V.[[//4][[-[1流.]15-171O11K3V.3+C源2.V*2VD[VROLV]]32）]3C]]060L22224V113:991..1]551"""MM"1-FF.O2OCC[CCVCGL3C334[L-3N7-731CU14D11533F2123V51.V]2"2][V2O[9CR-42"7L317U0]137*F(4VR]339RR4KR3333*3047K7C41*负2357.压F181V.ZB2或,UDP5[F.36CG0V3N1D328或] 叠47U加/256V.27XV4[.77K.2V]10/N11R4C1..31723m0K430V5120[u1VF3/C12V153].V32/4V-[1153Vm.V-85-CVP]116R310V3.O02[50TV-UE[7-/C2212..5T32W2VV[V1]1.D]5CY]3N0RC3.139U4CV0[303R3.R320C730R23.430/4]326774.773/00121/.516E88U0W2/R122100W3K07*uF3/25OVTR4L43.C专777Ku3/47*2用45V*

创维彩电各种机芯进入与退出工厂模式汇总一．D系列5D01机芯：进入：在遥控器屏显键的下方，加装一个按键（SERVICE“工厂”键），按该键即可进入工厂模式。

退出：按遥控器上的TV/A V键即可。

5D20机芯：进入：按遥控器上的“工厂键”（在电脑键的正上方加装一具按键），进入工厂调试模式。

反复按几下“菜单键”直到进入SERVICEFACTORY调整菜单：按“频道＋/－”键选择想要进行初始化的项目：按“音量＋/－”键执行初始化选定项。

退出：按“工厂键”即可退出调试菜单。

5D26机芯：进入：同时按面板上的“频道＋/－”键，开机即可：按“菜单”键切换菜单，“频道＋/－”键选择项目，“音量＋/－”键改变参数。

退出：交流关机即可退出。

5D28机芯：进入：首先按一下遥控的“—/——（多位）”.键，屏幕上将显示“囗囗囗”，然后将百位数设为“2”（其它两位不用设置），接着按“菜单”键，在声音菜单中，选中“重低音”项，最后输入“6879”，即可进入工厂模式。

退出：按一下“待机”键，即可退出工厂模式。

说明：在工厂调试时，遥控器听数字键可作为快捷方式，其中，1对应白平衡2应OSD，3 对应EFPROM，4对应旋转设定，5 对应DPTV1,6对应DPTV2,7 对应DPTV,8 对应TA1316，9 对应TDA9859，0对应TDA9112.. 5D30机芯：进入：按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示：同时按下面板上的“频道＋”和“视频键”进入维修菜单。

退出：按屏显键即可退出。

说明：在工厂调试时，按“菜单”键翻页。

5D60/5D66机芯：进入：按遥控器上多位键“－/――”使屏幕显示“――”字样：同时按住机器面板上的“菜单键”“待机键”不松手，再按遥控器上的数字键“7”使屏幕显示“777”字样：此时屏膜下方会出现软件设置日期“――――――”；按遥控器上的“菜单键”，再按“频道＋”键就进入工厂模式，按“频道＋/－”键选择项目，“音量＋/－”键改变参数。

创维液晶电视各种机芯维修实例.doc机型/机芯故障现象解决方法15AAB/8TT1 刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF）爆裂，更换试机，故障排除。

１５ＡＡＣ/8TT1 无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。

20L98TV8K60 放一段时间后失控，图花此机大概放5 分钟就出现按键失控，图花，怀疑MT8200 虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60 声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32 后,长时间老化机器正常20L98TV/8K60 TV 图像拖尾,AV 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262 坏,换之正常19L11IW/8K60 搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。

D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93 故障排除22LEATV/8TT6 图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/AV 信号解码是通过TVP5147 解码,查各供电,时钟正常,代换解码TVP5147 试机故障排除.22LEATV/8TT6 黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。

疑为背光板问题。

检查发现C34 虚焊，补焊后故障排除。

22LEATV/8TT6 该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305 有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF电容装上，再装上一只好的FB1 开机背光亮起来了，故障排除。
