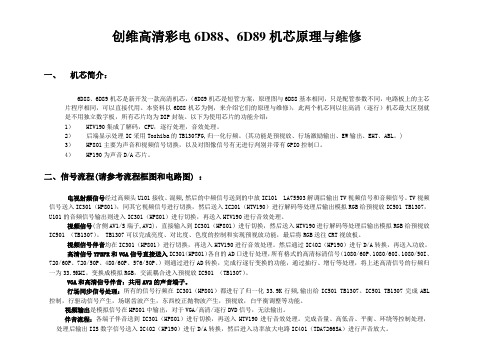

创维高清彩电6D88、6D89机芯原理与维修一、机芯简介：6D88、6D89机芯是新开发一款高清机芯，（6D89机芯是短管方案，原理图与6D88基本相同，只是配管参数不同，电路板上的主芯片程序相同，可以直接代用。
本资料以6D88机芯为例，来介绍它们的原理与维修），此两个机芯同以往高清（逐行）机芯最大区别就是不用独立数字板，所有芯片均为DIP封装。
以下为使用芯片的功能介绍：1）HTV190集成了解码，CPU，逐行处理，音效处理。
2）后端显示处理IC采用Toshiba的TB1307FG,归一化行频。
(其功能是预视放、行场激励输出、EW输出、EHT、ABL。
)3）HP801主要为声音和视频信号切换，以及对图像信号有无进行判别并带有GPIO控制口。
4）HP190为声音D/A芯片。
二、信号流程(请参考流程框图和电路图) ：电视射频信号经过高频头U101接收、混频,然后的中频信号送到的中放IC101 LA75503解调后输出TV视频信号和音频信号。
TV视频信号送入IC301（HP801），同其它视频信号进行切换，然后送入IC201（HTV190）进行解码等处理后输出模拟RGB给预视放IC501 TB1307，U101的音频信号输出则进入IC301（HP801）进行切换，再送入HTV190进行音效处理。
视频信号(含侧AV1/S端子,AV2)，直接输入到IC301（HP801）进行切换，然后送入HTV190进行解码等处理后输出模拟RGB给预视放IC501 （TB1307）。
TB1307可以完成亮度、对比度、色度的控制和实现预视放功能，最后将RGB送往CRT视放板。
视频信号伴音均在IC301（HP801）进行切换，再送入HTV190进行音效处理。
然后通过IC402（HP190）进行D/A转换，再送入功放。
高清信号YPBPR 和VGA信号直接送入IC301（HP801）各自的AD口进行处理，所有格式的高清标清信号（1080/60P、1080/60I、1080/50I、720/60P、720/50P、480/60P、576/50P、）则通过进行AD转换，完成行逐行变换的功能，通过抽行、增行等处理，将上述高清信号的行频归一为33.9KHZ。
8K60机芯原理、调试及维修第一部分：8K60机芯原理一、 8K60机芯概述8K60机芯是视频所与台湾MTK公司合作开发的中、小屏幕LCD机芯，可以很好地实现电脑、普通电视和国内国际高清晰度电视的有效兼容，接收全球高清晰度电视和现行制式模拟电视信号。
目前8K60机芯已开发完成了19L11、20L98、20L16、26L16、26L18、26L98等六款机型，并陆续在投入生产，8K60机芯具有电路设计简洁，性能优良和通用性强，工艺设计和成本设计合理等优点，该系列产品主板主要有3种：20标准尺寸，19和26共用一种，26L98单独一种。
二、 8K60机芯主要功能特点:1.2路AV立体声输入（带有S-VIDEO输入端口）,1路TV输出。
2.一路YpbPr/YCbCr输入端口。
3.一路VGA输入。
4.十段伴音均衡器、万年历、定时开关机、开机通道设置、256频道存储、中/英文菜单等功能5.具有伴音数字环绕声处理功能；6.19/20采用背光、电源二合一方式；7.宽电源输入，并具有过流、过热、过压、过载、欠压等保护功能，待机功耗小于3W；8.低成本、高生产性，可适应ICT生产；三、 8K60机芯的整机原理框图:四、8K60机芯主要芯片介绍：1.主芯片：MTK的MT8200ATE/ALEA： 8路CVBS、1路VGA和2路YPBPR、1路支持ITU601/656数字信号输入；B： 4路ADC，其中3路高速ADC用于VGA/HDTVC： 全制式TV 数字解码，3D梳状滤波器；D： HDTV支持到1080P输入格式、VGA支持到1600*1200 @60HZ输入格式；E： DLTI、DCTI、GRAMMA、，F： 双通道6/8BIT LVDS输出；G： 支持I2S、SIF、AF输入，内置丽音、EQ、耳机输出等功能：H： 图形OSD；I： 1路RS232，2路PWM和众多的IO口J： 256PIN LQFP封装，双3.3V和1.8V供电，0.18um工艺；2.帧存储器：4MX16 BIT SDRAM M12L64164A-5TG3.FLASH： 2MX8 BIT MX29LV160CBTC-70G4.TUNER： 5200-380W38-025.中放： TDA9885TS6.伴音处理：CE2816A： 5路立体声输入选择；B： ADC、DAC；C： I2S数字音频接口；D： 高信噪比、低失真度；E： 3.3V供电，I2C控制介面；7.伴音功放: TDA1517P 6W X2/LS2208A8.HDMI解码：MT82939.DC-DC：MP1423A：只在19和20寸上使用；B：12V转5V-2A输出；10.26电源板：FSCQ1565、ICE1565J11.19/20电源板：NCP1207、MP1048五、8K60机芯的整机原理图:六、8K60机芯的整机电源流程：七、8K60机芯的整机信号流程：八、8K60机芯的整机控制流程：第二部分：8K60机芯调试一、 批量生产芯片数据的写入1、FLASH：批量生产（SMT）前FLASH需写入设计师确认好的工作程序，注意要确认版式本号和编译时间；2、EEPROM：EEPROM内存储有节目信息、几何参数、出厂设置等功能设定和状态控制的数据，本机使用24C32，批量生产（SMT）前它需写入设计师确认好的文件；3、本机上述两个文件需配套使用，且版本号要一致，这样生产第一次通电开机和平常使用一样，否则EEPROM将进行初始化，它需要2-3分钟时间，会严重影响生产效率。

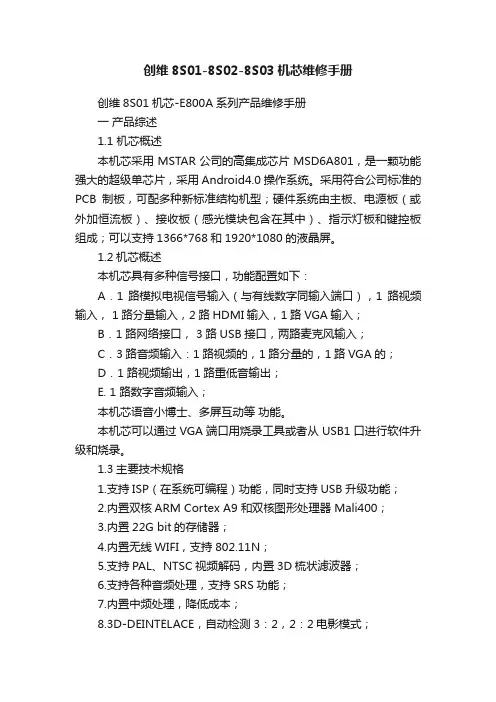

创维8S01-8S02-8S03机芯维修手册创维8S01机芯-E800A系列产品维修手册一产品综述1.1 机芯概述本机芯采用MSTAR公司的高集成芯片MSD6A801，是一颗功能强大的超级单芯片，采用Android4.0操作系统。
采用符合公司标准的PCB制板，可配多种新标准结构机型；硬件系统由主板、电源板（或外加恒流板）、接收板（感光模块包含在其中）、指示灯板和键控板组成；可以支持1366*768和1920*1080的液晶屏。
1.2机芯概述本机芯具有多种信号接口，功能配置如下：A．1路模拟电视信号输入（与有线数字同输入端口），1路视频输入， 1路分量输入，2路HDMI输入，1路VGA输入；B．1路网络接口， 3路USB接口，两路麦克风输入；C．3路音频输入：1路视频的，1路分量的，1路VGA的；D．1路视频输出，1路重低音输出；E. 1 路数字音频输入；本机芯语音小博士、多屏互动等功能。
本机芯可以通过VGA端口用烧录工具或者从USB1口进行软件升级和烧录。
1.3主要技术规格1.支持ISP（在系统可编程）功能，同时支持USB升级功能；2.内置双核ARM Cortex A9 和双核图形处理器 Mali400；3.内置22G bit的存储器；4.内置无线WIFI，支持802.11N；5.支持PAL、NTSC视频解码，内置3D梳状滤波器；6.支持各种音频处理，支持SRS功能；7.内置中频处理，降低成本；8.3D-DEINTELACE，自动检测3：2，2：2电影模式；9.3D降噪，六基色处理，水平方向MEMC（配合6M20，3D-MEMC）；10.LVDS输出可到10BIT，1920×1080；11.多媒体接口USB2.0，支持音画同播，支持网上的大部分格式；12.核心供电为1.28V，整机功耗小于0.5W，封装为LFBGA536；13.支持硬盘的格式FAT32和NIFS；14.功放支持2.1声道；15.支持3D功能；16.各通道最高可支持的格式如表1.1所示：输入通道最高可支持的格式TV PAL/NTSCAV PAL/NTSCYUV/VGA 1080P/60HDMI HDMI1.3 1080P/60/12BITUSBMPEG2 1080P/60MPEG4 1080P/60RM 720P/60H.264 1080P/60表1.1 各通道最高可支持的格式二电路介绍2.1、主板与副板、扩展板的接口定义如下：1.主板与副板接口：图2.1 主板与副板接口说明：PIN1、2：IIC总线，预留用来做键控板的一种通讯方式；PIN3：键控板的机械按键接的IO口，上拉3.3V，实现按键功能；PIN4、5：键控的2路模拟电压输入，接CPU的A/D口；PIN7：键控板的供电，可接3.3V或者5V;PIN9：遥控IR的输入;PIN11：LED指示灯颜色切换控制，接CPU的GPIO;PIN13：环境光检测信号输入，为模拟电压，接CPU的A/D口；PIN14:接收板供电，可接主板电源standby 3.3V或者standby 5V;PIN6、8、10、12：接地。

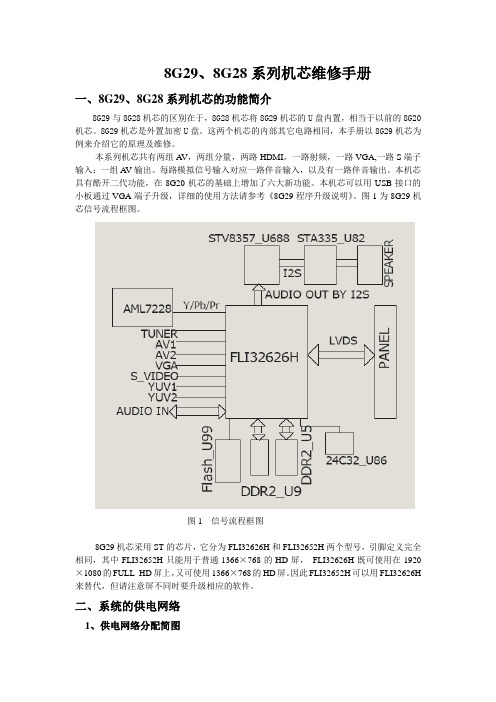

8G29、8G28系列机芯维修手册一、8G29、8G28系列机芯的功能简介8G29与8G28机芯的区别在于，8G28机芯将8G29机芯的U盘内置，相当于以前的8G20机芯。
8G29机芯是外置加密U盘。
这两个机芯的内部其它电路相同，本手册以8G29机芯为例来介绍它的原理及维修。
本系列机芯共有两组A V，两组分量，两路HDMI，一路射频，一路VGA,一路S端子输入；一组A V输出。
每路模拟信号输入对应一路伴音输入，以及有一路伴音输出。
本机芯具有酷开二代功能，在8G20机芯的基础上增加了六大新功能。
本机芯可以用USB接口的小板通过VGA端子升级，详细的使用方法请参考《8G29程序升级说明》。
图1为8G29机芯信号流程框图。
图1 信号流程框图8G29机芯采用ST的芯片，它分为FLI32626H和FLI32652H两个型号，引脚定义完全相同，其中FLI32652H只能用于普通1366×768的HD屏，FLI32626H既可使用在1920×1080的FULL_HD屏上，又可使用1366×768的HD屏。
因此FLI32652H可以用FLI32626H 来替代，但请注意屏不同时要升级相应的软件。
二、系统的供电网络1、供电网络分配简图如图2所示，为主板的供电网络。
电源板通过CN27提供待机5V，即STB5V，当CPU 送出高电平的POWER信号，即POWER ON/OFF为高电平时，电源板开始输出主电压12V 和24V，其中24V给背光及功放STA335BW供电。
主电压12V经U39输出5/12V屏供电；经U66输出USB部分的5V电压，再经过U68、U15、U43的DC_DC变换后提供给AML7228的工作电压；主电压12V经U78S输出给主芯片的数字部分工作用的核电压12V；经U28的DC_DC变换输出共用的5V电压，其中5V电压一路给tuner供电，一路经过U36输出DDR的工作电压1.2V，其他几路经过U35、U4、U22、U11、U20、U19输出主IC其他模块的工作电压。
创维液晶彩电8DA2机芯维修手册第一部分：8DA2 机芯主板部分原理介绍一、 8DA2 机芯概述8DA2 机芯是创维近期推出的液晶彩电机芯，它采用美国泰鼎公司的SVP-AX，此芯片为QPF256 封装，内置8051 内核的 CPU，芯片本身除了有先进的图像处理功能外，如视频 YC分离、3D 图像解码、AD 转换、去隔行处理、图像缩放处理、LVDS 编码。
还内置伴音处理器，如音量、高音、低音、平衡处理。
所以用此芯片开发的液晶彩电，主板元件少、电路简单、功能强大。
目前该系列机芯主要用在L20、L08、L16 等系列的机器上，如下：32L08HR、32L16HR、42L16HR、47L20HF、47L20HW；二、8DA2 机芯的整机功能特点：2．1 8DA2 机芯具有的主要特点：1．丰富的接口功能，如：电视、AV 视频、S 端子、分量、VGA、HDMI、USB 接口；2．游戏功能；3．数字静像功能；4．高清晰度显像；5．三代六基色；6．三维解像；7．支持USB 打印功能；8．高清USB，支持RMVB 格式的电影播放；9．健康屏变功能。
2．2 8DA2 机芯主要功能：1. 支持全制式模拟电视的接收；2. 支持复合视频双CVBS 信号；分量视频Y/C 端子；分量YCbCr/YPbPr 的输入；YPbPr端子支持480i 、576i、480p 、576p、720p、1080i、1080P 信号的自动识别；3. VGA 端子支持640×480/60HZ、800×600/60HZ、1024×768/60HZ、1280×1024/60HZ信号的自动识别；4. 具有HDMI 端子；接受符合HDMI V1.3 版本的标准的数字视音频信号；15. 具有六基色三代处理功能；6. 健康屏变功能；具有演示、及手动调节功能；7. USB 高清播放：除了支持 HVD 格式的高清格式的文外，而且支持RM/RMVB 格式的网络流媒体播放，还支持其他多种格式数字流媒体文的播放；8. 支持全景模式等多种显示模式；9. 内置电源，待机功耗小于或等 1.5W,大多数机器小 1W,符合绿色环保要求；10、数字静像、三维解像、高清晰度显像等，使还原出来的图像效果逼真出色。
_s o e m液晶电鼸隨修实倒□赵一鸣例1:一台47E760A型机，无伴音。
分析检修:此机音频功放采用TAS5711。
测功 放块②、③、⑭、⑬、⑭、⑪脚24V供电正常，⑬、⑭、©脚 3.3V供电也正常，但功放输出端（测试点为 140丄32丄46丄38)对地电压仅1.68¥,正常时应 为12V,判断功放电路没工作。
测量⑲脚(P DN,掉 电检测端）及㉕脚（复位端）电压，均为高电平，正 常;⑳、⑭脚I2C总线电压均为3.2V,正常，怀疑主 芯片与功放相连的I2C总线通道有故障。
测通过 R570~R572、R580的数字音频信号波形，如图1所示，发现R572处波形异常，怀疑此通道有故 障。
用导线跨接主芯片与R572后，故障排除。
此 故障为电源板质量问题引起。
I2C四路信号正常 时，其信号电压均在1.6V左右。
提示：检修TAS5711组成的功放电路时，首 先测⑬、⑭脚总线（SDA、SCL)电压，正常值约为 3.2V,若总线电路有故障，会导致无伴音或声音时 好时坏。
此总线通过电阻R189、R191上拉3.3V 并与调谐器U11㉙、®脚内电路通讯，也与 E E P R O M存储器U101相连。
当总线异常时，须查上述总线电路。
另外，⑭脚是总线地址识别端，经R661接 3.3V正常时为高电平。
⑲脚为待机模式控制端，外接Q11、Q10关机静音和Q48静音控制电路，正常时为高电平，若为低电平，功放不工作。
@脚(复位）外接电平转换电路Q14,正常时该脚为高 电平。
例2: —台47E760A型机，开机后，右声道喇 »八中有交流声。
分析检修:根据故障现象分析,判定功放内部 R音频处理电路或R输出通道异常。
先检查功放芯片①、④脚外接元件C509、L38及C515、C232、C233,发现C233电容虚接，补焊后开机，伴音恢 复正常。
例3:—台42E760A型机，冷机开机花屏，包括开机画面分析检修:根据经验，此故障与图像格式转换及D D R电路有关。
创维37L16HR（8TAG机芯）液晶彩电维修⼿册创维液晶彩电8TAG机芯维修⼿册第⼀部分：8TAG机芯原理介绍⼀、 8TAG机芯概述8TAG机芯是创维公司近期开发出的⼀款中⼤屏幕，性价⽐较⾼的LCD⽅案，该机芯是采⽤加拿⼤GENESIS公司的LCD⽅案，主芯⽚是采⽤GENESIS公司的FLI8541显⽰处理芯⽚，该芯⽚可以⽀持多种信号源输⼊，双Av、双S-VIDEO、双⾊差输⼊、FLI8541内部集成了X86 CPU、RGB/YPbPr A/D转换器、⼀路3D视频解码器和DCDi⾼性能缩放控制器，内置⼀路HDMI 解码器，同时也⽀持图⽂/CCD/Vchip软解码、ACC/ACM等功能，⽀持WXGA分辨率，该机芯带 3G USB功能，USB电路与前期的8T1G机芯的3G USB电路相同在这不再叙述。
⽬前8TAG机芯主要⽤在32⼨、37⼨、40⼨、42⼨、外观主要是⽤在L16HC系列的造型。
⼆、8TAG机芯主要集成电路介绍：1、主芯⽚FLI8541功能简介：该芯⽚可以⽀持多种信号源输⼊，双Av、双S-VIDEO、双⾊差输⼊、FLI8541内部集成了X86 CPU、RGB/YPbPr A/D转换器、内置⼀路3D视频解码器和DCDi⾼性能缩放控制器，内置⼀路HDMI解码器，同时也⽀持图⽂/CCD/Vchip软解码、ACC/ACM等功能，⽀持WXGA 分辨率。
2、PC8574功能简介:该芯⽚是采⽤I2C接⼝的CPU I/O扩展芯⽚，主要是⽤来扩展FLI8541的I/O⼝的不⾜，它是由飞利浦半导体制造的低功耗的I/O 扩展芯⽚，具有中断能⼒，当不使⽤这个芯⽚时，通过配置它的输⼊跳线可以将其与CPU脱离，根据需要可以任意配置它的I/O为输⼊或输出。
3、HC4052：是双通道四选⼀模拟电⼦开关，在此机芯⾥主要作⾳频切换。
4、PI5V330：⾼带宽视频切换开关5、BD3886FS：BD3886具有⾃动增益控制,BBE伴⾳处理,⾳⾊控制,⾳量平衡控制,环绕声处理等功能,6、TDA2616：模拟⾳频功放7、SST25F040：程序存储器8、HY5DU561622ETP：动态存储器9、AP3003S：电源DC/DC转换器三、8TAG机芯主要功能：1、超薄超轻设计；2、丰富的接收功能（TV/双视频/双分量/双SVIDEO/电脑/HDMI/DVI/USB）；3、健康屏变功能；4、HDMI画中画；5、第三代六基⾊彩⾊图像处理技术。

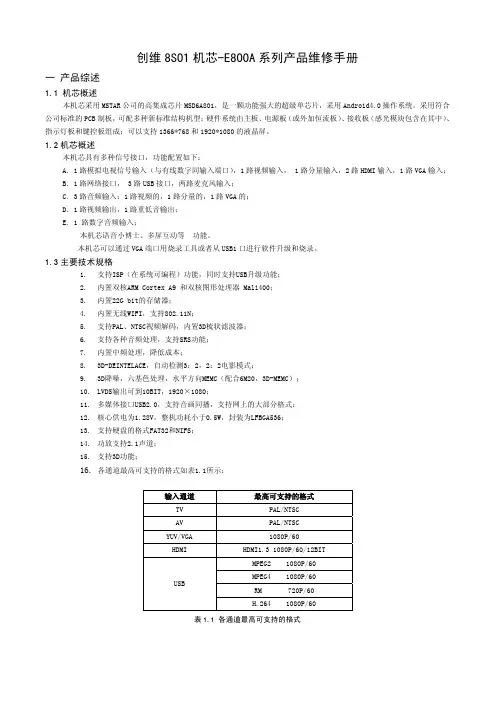

创维8S01机芯-E800A系列产品维修手册一 产品综述1.1 机芯概述本机芯采用MSTAR公司的高集成芯片MSD6A801，是一颗功能强大的超级单芯片，采用Android4.0操作系统。
采用符合公司标准的PCB制板，可配多种新标准结构机型；硬件系统由主板、电源板（或外加恒流板）、接收板（感光模块包含在其中）、指示灯板和键控板组成；可以支持1366*768和1920*1080的液晶屏。
1.2机芯概述本机芯具有多种信号接口，功能配置如下：A．1路模拟电视信号输入（与有线数字同输入端口），1路视频输入， 1路分量输入，2路HDMI输入，1路VGA输入；B．1路网络接口， 3路USB接口，两路麦克风输入；C．3路音频输入：1路视频的，1路分量的，1路VGA的；D．1路视频输出，1路重低音输出；E. 1 路数字音频输入；本机芯语音小博士、多屏互动等 功能。
本机芯可以通过VGA端口用烧录工具或者从USB1口进行软件升级和烧录。
1.3主要技术规格1.支持ISP（在系统可编程）功能，同时支持USB升级功能；2.内置双核ARM Cortex A9 和双核图形处理器 Mali400；3.内置22G bit的存储器；4.内置无线WIFI，支持802.11N；5.支持PAL、NTSC视频解码，内置3D梳状滤波器；6.支持各种音频处理，支持SRS功能；7.内置中频处理，降低成本；8.3D-DEINTELACE，自动检测3：2，2：2电影模式；9.3D降噪，六基色处理，水平方向MEMC（配合6M20，3D-MEMC）；10.LVDS输出可到10BIT，1920×1080；11.多媒体接口USB2.0，支持音画同播，支持网上的大部分格式；12.核心供电为1.28V，整机功耗小于0.5W，封装为LFBGA536；13.支持硬盘的格式FAT32和NIFS；14.功放支持2.1声道；15.支持3D功能；16.各通道最高可支持的格式如表1.1所示：输入通道最高可支持的格式TV PAL/NTSCAV PAL/NTSCYUV/VGA 1080P/60HDMI HDMI1.3 1080P/60/12BITUSBMPEG2 1080P/60MPEG4 1080P/60RM 720P/60H.264 1080P/60表1.1 各通道最高可支持的格式二 电路介绍2.1、 主板与副板、扩展板的接口定义如下：1.主板与副板接口：图2.1 主板与副板接口说明：PIN1、2：IIC总线，预留用来做键控板的一种通讯方式；PIN3：键控板的机械按键接的IO口，上拉3.3V，实现按键功能；PIN4、5：键控的2路模拟电压输入，接CPU的A/D口；PIN7：键控板的供电，可接3.3V或者5V;PIN9：遥控IR的输入;PIN11：LED指示灯颜色切换控制，接CPU的GPIO;PIN13：环境光检测信号输入，为模拟电压，接CPU的A/D口；PIN14:接收板供电，可接主板电源standby 3.3V或者standby 5V;PIN6、8、10、12：接地。
《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象 解决方法 15AAB/8TT1刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF ）爆裂，更换试机，故障排除。
１５１５ＡＡＣＡＡＣ/8TT1无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60放一段时间后失控，图花此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊，补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF 电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。
22LEATV/8TT6 图象正常，无音，但喇叭里有轻微的沙沙声故障检修，怀疑高频板不良换之故障依旧。
仔细观察现象，怀疑和存储器数据有关。
进总线复位故障排除22LEATV/8TT6 不定时黑屏,有声怀疑背光板故障,查F1的12V正常,IC02,IC03,IC04I,C05,IC01补焊后故障依旧!C01用35V/100µf电容代换后一切正常.22LEATV/8TT6 机始终在＂工厂模式＂下，且不能退出＇工厂模式因问题在数据错乱，更换24c32存储器，更换后一切正常．22LEATV/8TT6 总是出现版本号在开机状态下同时按面板的菜单和电脑两键，出现3个项目。
第3个为老化模式，把他设为关版本不在出现。
22LEATV/8TT6 自动开关机闪白、绿、红三色屏开机测U3（I501）5V输出不稳定，且严重发热，断开U3测负载无短路现象，更换U3后工作正常。
22LEATV/8TT6 TV无图有点暗影用A V试机正常，检查TV通道与切换电路，都正常，进入总线后RESET后机器正常。
20LBATV/8TG3 无台，ＡＶ闪一下当故障出现时输入VGA信号显示正常,怀疑VPC3230不良换新后故障依旧,后将3230旁的14.318M晶振换掉经老化故障排除.20LBATV/8TG3 TV/A V绿屏，VGA正常2300假焊20LBATV/8TG3 8TG3开机2-3个小时后出现A V\TV无彩图扭,接着行场不同步,最后蓝屏. 当故障出现时输入VGA信号显示正常,怀疑VPC3230不良换之故障依旧,后来将3230外挂14.318M晶振换掉经长时间老化故障再没出现.20LBATV/8TG3 20LBATV,8TG3机芯开机有声音黑屏打开后壳检查发现在背光板的供电排插处有12V电压,测2.5V控制电压，在F01的另一端没有电压,测F01已开路,更换之，故障排除。
20LBATV/8TG3 黑屏，背光灯亮测U6的供电（1.8V）仅为0.8V；5V供电仅为1.2V ，断电测量后级无短路现象。
怀疑提供5V的二极管D20（在背面安装着）不良代换，故障排除。
20LBATV/8TG3 无伴音音效处理集成块1144的供电总线正常，代换1144后故障排除。
该IC因有音频切换功能，易受外部设备的静电影响，故易损坏。
20LBATV/8TG3 图象白色干拢线由D17不良引起20LBATV/8TG3 开机瞬间有字符，随即出现满屏彩条检测发现Ｕ６输入电压正常，但输出仅为１.２V（正常应为１.７V).将其负载断开，测量该点电压仍然没有上升．更换Ｕ６，开机一切正常．26L16SW/8M01 少台测高频头VT脚电压只有18V,测自举升压管D68三脚电都相近,测其阻值不正.更换开机VT电达到32V26L16SW/8M01 不开机机指示灯亮,电源板供电正常1。
8伏.按摇控待机键没反应.更换U3(24C32)开机一切正常26L16SW/8TTM 刚开机图声正常，5秒左右，黑屏有伴音判断为背光板问题，拆机测背光板24V 和控制电压正常，黑屏时在左边的背光板上的变压器响声比较大，怀疑变压器不良，试补焊变压器后试机故障一样，仔细观察后发现背光板上的C28高压电容有点裂横，试代换C28 10J/6KV后试机正常。
26L16SW/8TTM 机器开机机内出现呜呜的响声开壳检查发现响声是由电源板发出，打开电源板上的散热片，逐一查看响声是由那个元件响，当碰到Ｃ１时响声小了，更换Ｃ１（２２５Ｋ６３０Ｖ）故障排除．26L88IW/8TT3 图像左亮右暗、彩色和声音正常根据故障现象分析，应该是屏的背光板出了问题。
打开机壳发现背光灯右侧不亮。
检查发现右侧背光板上保险丝开路、ZD1049（W9）、U103/U102（FDS8958A）对地短路，换后背光灯发光正常，故障排除。
26L98PW/8TT9 遥控关机异响交流关机正常，直流关机后扬声器内有嘭彭声，5秒后消失。
直流关机后测伴音供电仍为24V，测CON21黄线（CPU待机控制）0V正常。
判断为电源板坏，检查电源板发现Q6已炸开，用C1815代换，开关机一切正常。
26L98PW/8TT9 黑屏声音正常.测U27（4435）的供电也只有4伏,测FB45的输入一端为12V,试换FB45.故障排除26L98PW/8TT9 开机不到1分钟黑屏开机不到1分钟黑屏，在黑屏时测背光板的供电24V正常，控制电压为高电平。
说明背光板引起故障的可能性比较大。
（像这种现像，一般为逆变器与它后级的一个电容引起）经检修为C28坏，代换开机正常，此电容容量很小，不易测得出好坏，望大家在检修时多加注意。
26LCAIW/8TT3 搜台黑屏查高频板正常,测量各电压均正常,怀疑是数据不正常,换24C64,试机正常,故障排除26LCAIW/8TT3 冷机几次才可以开机，半个钟会出现自动关开机冷机后可以开机，老化30分钟会出现自动关机又再开，测量各电压正常，换CPU存储器故障依旧，朴焊U13 DPTV，故障排除。
30LBATW/8TP2 TV图闪A V正常进入工厂模式时TV图像正常，检查发现VPC3230外C1漏电，更换之故障排除。
32L16HC8T1G TV无台，噪点暗，A V无声本机TV高频头及伴音处理都在高频板上，根据现象共性，故障锁定在高频板上，测总线电压比正常的1.9V偏高，仔细检查发现CN1的SCL1线不良，用导线短接后正常。
注：本机总线开路后仍有电压，容使人误判32L16SW/8TTK 三无，电源灯不亮电源灯不亮,从电源查起,测到主板供电无+5V,经检查电源板副电源输出整流二极管击穿。
位号D8/D23，D8击穿。
其实的上门的过程中碰到此类问题不妨先检查一下续流二极管，是否击穿。
32L16SW/8TTK 刚开机无图,菜单出不来. 更换24C43232L16SW/8TTK 不定时出现有声无图像现象根据故障现象，发现主板连接到屏的插排（靠近屏的一端）有松动，用一薄纸垫在插排的下方，使插排接触可靠后恢复正常！（多起）32L16SW/8TTK 蓝屏此机一开机，就蓝屏键控失灵，只音量加减键有作用，按切换键就死机，从键控失灵可知CPU工作不正常，查相关电压都正常，试换24C32存储器后开机一切正32L16SW/8TTK 黑屏,无伴音CPU的晶振(24M)不良32L18HC/8T1G 花屏供电IC AP1513 U28 损坏（电压偏低2.6）正常5V有时遥控失灵开机检测ＰＴ９０１（接收管）供电脚５Ｖ输入正常，而信号输出脚有时４Ｖ左右，有时只有１Ｖ，试更换接收管后，机器遥控正常．将拆下的接收管仔细观察后发现，有一个脚已经松动．32L88IW/8TT3 画面有几条彩色画干扰．ＡＶ＼ＴＶ＼分量都一样故障分析及检修：这种故障一般是由动态存储器不良、魔画处理电路不良或者用户存储器数据丢失等，据此在用户家的现有条件下只能先试代换用户存储器Ｕ１，代换后开机一切正常。
32L88IW/8TT3 开机2秒钟,黑屏,声音正常开机检查,发现背光灯不亮,测查驱动板24V供电正常,去背光板PWM信号4V也正常,怀疑驱动板故障,仔细检查该电路发现高压发生器HC15,内部线圈开路,更换该元件,故障排除!32L88IW/8TT3 TV\A V或A V\TV转换时出现红绿蓝屏交替闪烁，不换台不出现故障。
经过观察发现本机主板和8TT9一样.先替换的V12魔画时钟40M晶体，和TS66U故障依旧.替换晶体TSU66外接14.3188故障排除。
32L88IW/8TT3 图闪该机在TV,A V,VGA状态下满屏的光栅闪动，字符是稳定的，伴音则时断时续。
由于图象伴音都有问题，首先测电源板5V正常，但24V为21V,12V为10V,拆下电源板发现一烧黑的痕迹，代换电源板开机正常32L88IW/8TT3 TV行场不同步用视频输入图像正常，检测高频头的供电及其外围电路均正常，怀疑是高频头本身性能不良引起，换之故障排除（5200-380651-22）。
32L88IW/8TT3 七彩屏因为TV字符是在V12里产生的，VGA字符是在缩放TSU66AJW1里产生的，用8TT9的遥控按VGA，此操作是在无字符下进行的。
VGA字符正常，证明在前级有问题，测V12的供电0数据线都正常，补焊后故障依旧，代换外围晶体Y3后正常。
32L88IW/8TT3 菜单内彩点干扰更换24C64,空的即可３２３２ＬＬ９８９８ＳＷＳＷ/8TTK开机五分钟后先摇控失灵．再字符不良．最后图闪自动关机当故障出现时测电源板５Ｖ电压偏低，代换电源板故障排除．５Ｖ供电电压偏低至使主板工作异常．３２３２ＬＬ９８９８ＳＷＳＷ/8TTK TV 花屏,无A V ,无色差输入 更换U13,24C32.因没有贴片的24C32就用大个的24C64代用３２３２ＬＬ９８９８ＳＷＳＷ/8TTK 开机花屏 关机,加热高频头数据脚开机正常，冷机后再次开机仍然花屏，换高频头故障排除。
