8M6机芯简介VER1.0一、综述8M60机芯是以MST6M58ML-LF-Z1为主处理芯片为核心，配上纯数字功放TAS5706和TV解调部分TDAP885+高频头组成的主机芯平台。
整机配有AC-DC电源，键控板，遥控板，电源开关板，感光板。
机芯伴音具有环绕声，5段均衡器和重低音功能，支持内外置重低音箱。
机芯具有3DDI，3DNR，3D DECODER，输入接口有一路模拟RF，3路视频，2路高清，1路VGA，3组HDMI，2组USB接口可以支持RM到720P H.264到1080P。
可以通过USB或VGA口升级软件。
原理框图见附件1。
二、主要芯片及功能介绍：2.1、MST6M58ML-LF-Z1引脚及功能介绍：MST6M58ML-LF-Z1引脚排列图如图一所示图一 MST6M58ML-LF-Z1引脚排列图⑴：MST6M58ML芯片供电引脚:⑵：MST6M58ML芯片复位：此芯片复位256引脚为高电平复位，正常时为低电平。
⑶：MST6M58ML芯片对于8M60机芯的相关信号：①MST6M58ML芯片第35引脚、32引脚、30引脚分别为VGA的R、G、B信号输入；251引脚为VGA-HS输入、252引脚为VGA-VS输入。
②MST6M58L芯片第11、12引脚以及第1、2脚分别为HDMI1和HDMI2的时钟差分信号输入，第13、14、16、17、18、19引脚为HDMI1的差分信号输入，第3、4、6、7、9、10引脚为HDMI1的差分信号输入。
③MST6M58ML芯片第40引脚为Pr信号输入、第37引脚为Pb信号输入、第38引脚为Y信号输入。
④MST6M58ML芯片第42、41引脚分别为SHVS的Y、C信号输入。
⑤MST6M58ML芯片第45脚为AV1视频信号输入；第43引脚为AV2视频信号输入；第46引脚为AV3视频信号输入；第52引脚为视频信号输出；⑥MST6M58L芯片第63、64引脚为8M60机芯的音频输出。
⑦MST6M58ML芯片第74、75引脚的音频输出至运放LM358的2、6脚。
⑧MST6M58ML芯片第55、56引脚为SIF音频输入。
⑨MST6M58ML芯片第65、66引脚为VGA伴音输入；第67、68引脚为AV1、SVHS、Y1PB1PR1伴音输入；第69、70引脚为AV2伴音输入；第71、72引脚为AV3伴音输入。
以上信号输入、输出的具体流程请参考原理图。
⑷：在线烧录Flash相关引脚功能：⑸：伴音制式切换控制引脚：MST6M69L芯片通过I2C管脚（第229、230脚）来控制中放TDA9885，从而对伴音制式进行切换。
⑹：I2C总线控制引脚：MST6M58MLL芯片第229、230引脚分别为SDA、SCL,用以控制高频头，中放。
此机芯的I2C总线如果出现问题，可能导致开机缓慢等现象。
2.2、高频调谐器介绍:⑴引脚功能以及相关电压如下；⑵中频如下图所示；2.3、DC TO DC介绍:⑴此机芯采用AP1534完成12V转5V以及5V转1.26V，此IC是BUCK式压降的DC/DC转换器，它最高可输出2A的电流，输入电压VCC的范围为3.6V∽18V。
输出电压范围为0.8V∽VCC。
⑵AP1534引脚描述如下：第①引脚 FB为反馈输入端BS为电位拉高脚位；第②引脚EN 为IC使能输入端，当电压›2.0V 时 IC正常工作；当电压<0.8V时IC关断不工作；当EN不连接时,EN被内部电路拉升到4.5V；第③引脚OCSET外加一个电阻用来控制输出电流的大小；第④引脚为输入电压供应脚位；第⑤、⑥引脚Output为开关输出脚位；第⑦、⑧引脚为地电平。
⑶典型运用电路如下：2.4、中放TDA9885芯片介绍：⑴管脚功能简介：其中PIN1，PIN2为图像中频差分输入；PIN23，PIN24为声音中频差分输入；PIN8为声音输出；PIN17为CVBS输出。
⑵典型电路运用：2.5、功放TAS5706介绍:⑴引脚排列如下图；⑵部分引脚功能如下：第16管脚为复位管脚，低电平有效；第17管脚为POWERDOWN脚，低电平有效；第21管脚为静音脚，低电平有效；第22、23、25、34管脚为I2S音频信号，时钟输入管脚；第28、29管脚为I2C总线的数据与时钟控制管脚。
其中OUT_A/B/C/D为声音的输出管脚，PVCC_A/B/C/D的正常供电电压为23.5V~24.5V，D(A)VDD的正常供电电压为3V~3.6V。
2.6、程序存储器FLASH EN25B64介绍:EN25B64 是一个64M—bit（8M）的FLASH，支持2.7V~3.6V的电压输入。
封装图和管脚定义如下图。
其中DI为数据输入管脚，包括写入指令，数据，地址信息等；DO为数据输出管脚，主要是从设备中读出数据；CLK为时钟控制管脚，主要是为数据的输出、输入提供时间选择；2.7、存储器AT24C64N介绍：⑴芯片引脚功能介绍：第①、②、③引脚为地址输入；第④引脚为接地脚；第⑤、⑥引脚分别为SDA、SCL总线；；第⑦引脚为写保护引脚；第⑧引脚为VCC供电。
⑵注意芯片的供电为3.3V，第⑦引脚为低电平写入数据。
⑶芯片的地址定义：由于芯片的第①、②、③引脚为接高电平，根据下面的真值表可以得知地址为AEH。
⑷8M69机芯的所有菜单模拟量、开放数据、HDMI KEY等数据都存储在AT24C64中。
2.8、DDR存储器：⑴ DDR SDRAM具有存储容量大，速率快等特点。
本方案的DDR SDRAM存储容量为512Mb，型号为EDE5116AJBG-8E-E，封装信息如下图所示。
⑵DDR的工作电压如下图所示，其中红线圈出的为正常工作电压。
三、信号流程原理框图红色部分为整机的供点电系统，黑色为信号部分。
框图PDF文挡附件四、供电系统测试表格5.1、维修流程图修理前先目测，细观察整个不良板有无烧器件，损坏器件、元器件虚漏焊等现象.然后进行如下流程开始检修。
A. 图像显示不正常⑴后是⑵对主板的复位电路进行测试。
所测波形为一个方波后为低电平，如图⑶测试晶振是否已经起振。
⑷更新程序确保程序已经写入FLASH⑸检查各主要芯片的焊接情况，是否有空焊连焊现象。
⑹条件允许还可以通过D-BUG工具来检测故障。
5.3、开机花屏故障维修花屏一般是由于LVDS传输有问题或DDR与主芯片数据交换有问题。
只要有针对性的维修就可以了。
5.4、TV无图像雪花点不正常故障维修首先测试主IC与高频头和中频处理IC TDA9885的通信是否正常，TDA9885的焊接是否存在问题。
如图5.5、无伴音故障维修测试功放的供电电压是否稳定24V电压和U37上的 3.3V电压是否正常，I2S信号是否已经传给TAS5706，主IC的5706的I2C通信是否正常。
5706的RESET和MUTE信号是否正常，POWER DOWN上应无任何操作。
5.6、搜台只有低频段的台故障维修检测是否为高频头故障，检测33V供电电压是否正常（如图）。
六、端子排列图七、工厂调试软件升级7.1 调试简述8M60机芯可配多种机型；硬件由主板、电源板、键控板和接收头板组成；使用液晶屏。
8M60机芯调试说明的内容有软件烧录和升级、工厂参数设置以及生产线检测项。
目的是为技术维修人员提供技术参考，方便维修。
文中所涉附件是TOOL（工具）目录。
7.2 软件烧录和升级1 需要烧写程序的ICu 主板位号U7 EN25B64需要烧写主程序，必须上SMT之前先烧录。
u 主板位号U9 24C64需要烧写母片程序，必须上SMT之前先烧录，U9 中的HDMI-KEY，在生产线在线烧录。
u 主板位号 U16，U17 需要烧写EDID程序，必须上SMT之前先烧录。
注意：主板位号U7的生产主程序和升级主程序是完全一样。
2 升级需要的工具和软件u 烧录工具：Gang08或者河洛公司的其他型号，工程部提供；u 升级小板：通用升级小板，PCB编号：5800-IUIU00-1000；u 烧录软件：Gang08.EXE，工程部提供；u 升级软件：ISP_Tool V4.4.3.9.exe，升级的工具MsLoadKey3.exe 烧写HDMI-KEY的工具3 烧写SPI FLASH主板位号：U7；IC：EN25B64；程序：D1RJ-8M60***.bin (详情参考“设计技术资料电子文档归档清单一览表”)；烧录方式：SMT烧录芯片后贴板。
1）点击Gang08工具软件（如下图）出现下图所示界面23）双击“WINBOND ”选项（上图箭头所示），出现（下图）界面4）双击W25X16项（见上图箭头所示），出现（下图）界面5）点击“确定”后，如下图6）点击“File”菜单，选择“Load File”，如下图7）双击D1RJ-8M60***.bin文件（见上图），出现下图所示界面9）单击“Auto ”（图3.09）箭头所示图标，出现下图所示界面10以4 主板位号：U43； IC ：24C64；烧录方式：产线工位上使用升级工具烧写。
1． 分割编码产生key 。
（由生成线提供） 2．连接标准VGA 延长线。
3．key 数据的烧写。
a ．首先运行“MsLoadKey3.exe ”（运行以后如下图所示）HDCP Key Ready !! (如下图所示)c.选择Baud Rate 为 38400 后，单击Connect按钮，按下改按钮以后将成如下图所示：HDCP Key Index的起始地址为0，每操作一次成功后HDCP Key Index地址会自动累加1。
并且在地址的下面会有Pass显示（如下图）。
4直5IC 14. 单击Connect按钮，将弹出如下图所示对话框5.单击确定后，再单击Read按钮，将弹出如下图所示对话框6、单击然后单击Run按钮即可。
11．升级成功后将显示：（如下图）12．升级完成后将连接到电视机上的端口取下，插入下一台机器，重复上述操作。
7.3 工厂参数设置1 工厂特殊菜单（状态）u 工厂菜单：可以设置一些特殊参数、芯片寄存器的专业用户设置菜单。
u 老化模式：产品在生产线时需保持的状态，目的是无信号时不自动关机。
u BUSOFF模式：在此模式下，电视主板I2C总线上没有数据活动，方便调试。
2 进入方式u 进入工厂菜单：按音量减到0，同时按下遥控器的“屏显”键或按遥控码0X3F进入。
u 工厂菜单根目录下，按右键进入下一页。
u 退出工厂菜单：按“屏显”键，退出工厂菜单。
u 进入老化模式：按音量减到0，同时按下遥控器的“交替”键；或者在工厂菜单下，按“交替”键，。
u 退出老化模式：按遥控器上的“电源”键，进入待机，再按“待机”键开机，即可退出老化模式。
u BUSOFF模式在此不做说明。
3 详细功能工厂菜单各项功能：音量减到0，同时按“屏显”键进入工厂菜单。

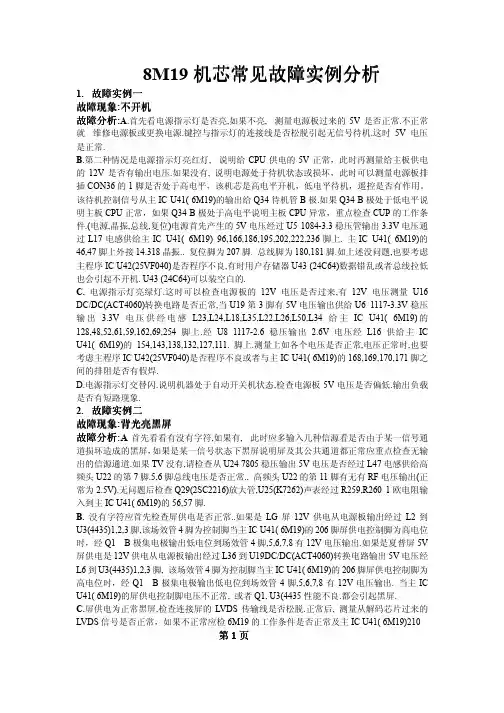

![创维液晶电视各种机芯常见故障实例分析[1]](https://img.taocdn.com/s1/m/4fa8907a02768e9951e738aa.png)
