(新)混凝土结构工程施工质量验收规范GB50204-2022一、概述本规范是根据住房和城乡建设部《关于印发2022年工程建设标准规范制订、修订计划的通知》（建标【2022】17号文）的要求，由中国建造科学研究院会同有关单位经广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上修订完成的。

本规范适合于混凝土结构工程施工质量验收，包括混凝土结构的设计、材料、施工、检测、评定等方面。

本规范同样适合于轻骨料混凝土结构及特殊混凝土的施工质量验收（有特殊要求的还应符合相应的有关规定）。

本规范中第4.1.2、5.2.1、5.2.3、5.5.1、6.2.1、6.3.1、6.4.2、7.2.1、7.4.1条为强制性条文，必须严格执行。

二、术语和定义2.1 混凝土结构由混凝土或者轻骨料混凝土及其配筋或者预应力筋组成的承重或者非承重构件及其连接部位。

2.2 混凝土由水泥或者水泥类粘结材料与骨料及水按一定比例拌合而成的人造石材。

2.3 轻骨料混凝土以轻骨料为骨料制成的混凝土。

2.4 特殊混凝土具有特殊性能或者用途的混凝土，如高强混凝土、高性能混凝土、自密实混凝土、纤维增强混凝土等。

2.5 配筋按设计要求在混凝土中埋设的钢筋或者钢丝绳。

2.6 预应力筋用于预应力混凝土结构中，承受预应力作用的钢筋或者钢丝绳。

2.7 钢筋笼由钢筋或者钢丝绳组成的空间骨架，用于支撑预应力筋或者配筋。

2.8 模板用于支承和定位未硬化混凝土的结构件或者装置。

2.9 支架用于支撑模板或者钢筋笼的结构件或者装置。

2.10 模板支架由模板和支架组成的整体结构。

三、设计与材料3.1 设计3.1.1 混凝土结构设计应符合《建造结构荷载规范》GB50009-2022和《混凝土结构设计规范》GB50010-2022等有关标准规范的要求。

（1）设计说明，包括设计依据、设计原则、结构体系、结构计算、结构抗震、结构耐久性、结构施工等内容；（2）结构图纸，包括平面布置图、剖面图、节点图、配筋图、预应力筋图等；（3）结构计算书，包括荷载分析、内力分析、强度验算、变形验算、稳定验算、抗震验算等；（4）其他有关文件，如施工技术方案、特殊结构设计说明等。

模板工程施工工艺流程控制程序图（早拆模体系构造图）1）模板工程施工工艺流程控制程序,详见下图.2）施工顺序施工顺序：模板制作与钢筋成型、放线→模板支撑、脚手架搭设→柱、墙钢筋绑扎→柱、墙模板安装→铺梁底板→梁钢筋绑扎→安梁侧模→铺楼板模板搁栅→安装楼板底模→楼板钢筋绑扎→浇筑砼→养护、拆模。

根据现行规范图36 模板工程施工工艺流程控制程序3）模板制作、安装墙、柱及弧形梁侧面模板采用整装散拆的施工方法，梁底模视长度采用整装整拆的施工方法，而楼板模板、楼梯模板及直线形梁侧模则采用散装散拆的施工方法。

电梯井筒采用整体爬升的施工方法.模板制作时，必须对所有模板进行编号，标明尺寸和安装位置，以免混淆使用.墙、柱模板底部均应设一定的清洗孔（带止水钢板的施工缝处内外均需留设)，除在立模时要防止木屑、泥块等物进入模壳内，在砼浇筑前，应指派专人对模板进行冲洗，确保模板内无杂物。

模板施工准备工作：进行中心线和位置线的放线：首先用经纬仪引测建筑物的边柱墙轴线,并以该轴线为起点，测出每条轴线.模板放线时，应先清理好现场，然后根据施工图用墨线弹出模板的内外边线和中心线，墙模板要弹出模板的内、外边线,以便于模板安装和校正。

做好标高量测工作：用水准仪把建筑物水平标高引测到模板安装位置。

进行找平工作：模板承垫底部应预先找平,以保证模板位置正确，防止模板底部漏浆。

找平方法是沿模板内边线用1:3水泥砂浆抹平层。

柱模板柱子模采用定型的大模板，按照图纸的尺寸，配成定型的柱模，到现场进行拼装。

绘制模板组装平面图，注明模板吊装顺序，对模板逐一编号，并在施工前与平面图进行核对，以确保模板安装准确无误。

柱模用φ14圆钢作对拉螺栓，纵横≤600mm进行加固，拉杆按规范要求攻丝.每端不少于12CM,拉杆端部用标准螺帽紧固(要求每端均紧固2个螺帽），对拉螺杆管采用与拉杆直径配套的PVC管，以便提高螺杆的周转率。

梁模板矩形梁用胶合板按图纸尺寸进行配制。

钢筋、模板、混凝土工程施工方案8.3、钢筋工程8 . 3 . 1 、钢筋制作与连接8.3.1.1、施工准备钢筋原材料准备：本工程钢筋拟采用H PB235 级、HRB335级普通钢筋。

根据招标文件，钢材选用业主指定点厂家生产的产品，进场钢筋、机械连接、焊接材料等材料必须批量进货，每批材料质保书齐全，钢筋捆上的标牌，出厂检验报告及出厂单必须相符，在现场进行见证取样复查（外观和力学性能）合格后方准进场使用。

机械设备：本工程钢筋加工机械有钢筋调直机、断钢机、弯钢机、对焊机、直螺纹连接设备等。

各种设备在操作前检修完好，保证正常运转，并符合安全规定。

钢筋翻样：钢筋翻样工作是钢筋工程质量的关键所在，翻样时应综合考虑墙、梁、柱、板的相互关系，翻样员根据图纸对复杂部位放样，按照设计和规范要求，翻样时注意钢筋穿插、占位避让、均衡搭配等因素，解决主要矛盾，作到理解设计意图，执行规范的前提下进行施工作业，制作前剔除表面缺陷的钢筋。

配料表应按规定审核后下料加工制作，钢筋制作在场内加工制作成型，制作好的半成品钢筋应分区、分层、分部位挂牌堆放，并注意成品保护，派专人负责，地下室底板部分钢筋可在基坑内定量加工，分类、分部堆放。

8.3.1.2、施工工艺钢筋表面清理：钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净；钢筋调直：用机械调直钢筋，调直后的钢筋不得有局部弯曲、死弯、小波浪型；钢筋弯曲：钢筋按设计和规范要求弯钩；钢筋下料：钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。

钢筋焊接：钢筋采用Ⅰ、Ⅱ级钢筋，分别采用E43、E5O焊条，钢筋连接时严格按规范和设计要求进行，直螺纹操作工、焊工必须持证上岗，持证人员应先作试件，确认操作方法，焊接参数。

试件检验合格方可正式操作。

各种接头施工前，编制施工作业指导书指导施工，确保接头质量。

接头按规范要求取样，合格后方可投入使用。

施工工艺流程图见（插图8-01）。

工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序
附表3：钢筋绑扎工程质量控制程序
附表4：钢筋焊接工程质量控制程序
附表5：混凝土工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图
钢结构流程
施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收
钢筋砼工程施工工艺框图
5、安装工程质量控制
主要安装工艺流程图：。

质量保证体系图XXX ideology。

n。

technology。

and n。

as well as through the XXX。

The project management department implements a quality management system based on the ISO series and XXX quality management and create a plan for XXX。

XXX。

work systems and standards。

and XXX has a quality control group to XXX.The n team also implements a user-oriented approach。

XXX。

planning。

and XXX quality。

A QC group is established to conduct technical training before activities。

XXX。

and master standard res。

Quality is measured through the use of technical and quantitative methods。

with a XXX。

and quality is XXX quality assurance agreements and the XXX。

penalties。

XXX.XXX skills。

utilizing modern testing methods and XXX nsXXX establishes a management system for excellence。

withsub-item management points led by us XXX。

n。

andmeasurement systems are led by the manager。

混凝土施工过程质量控制1、模板及支架1、模板及支架施工技术要求预应力钢筋混凝土铁路简支箱梁模板及支架采用钢材制作。

钢模型主要由侧模、底模、内模三大部份组成，其中侧模与底模连接成一整体固定不动。

1.1、模型必须安拆装方便，结合严密，不得漏浆。

1.2、为了防止漏浆，侧模、端模、底模采用橡胶条嵌缝。

1.3、模板与混凝土接触面的面板焊缝应打磨平整，不应有错台、焊疤、凹坑、烧伤等现象。

1.4、混凝土灌注前应做好模板、钢筋、预埋件及预留孔道位置检查记录，并将预应力孔道位置作为一个重点检查项目进行检查。

混凝土灌注需经质检工程师及驻地监理工程师签字认可。

1.5、在混凝土灌注前，应将模板、钢筋上的杂物清除干净，阴雨天气或者施工场地泥泞时，上模型作业人员应将鞋子冲洗干净，防止泥土污染钢筋或者混凝土。

冬期模型内不得有积雪或者冰块。

并做好防雨雪遮盖防护措施。

1.6、模板尺寸允许偏差和检验方法详见下表：序号项目允许偏差(mm) 检查方法1 底板顶面与设计标高差±3 用水平仪测量2 两端的活动底板边缘高差≤1用 1000mm 水平尺测量3 底板全长范围内横向偏移≤2挂中心线，测每节底板两端4 底板全长±10 用钢卷尺测量底板两侧5 两端支座螺栓孔中心距±2 用钢卷尺测量6 两节台座钢底板接口处高低≤1 用钢直尺及塞尺查接量测1.7、模板制作及安装允许误差表：序号项目允许偏差(mm )1 模板总长±102 底模板宽+5 、03 底模板中心线与设计位置偏差≤24 桥面板中心线与设计位置偏差≤105 腹板中心线与设计位置偏差≤106 模板倾斜度偏差≤3‰7 底模不平整度≤2mm/m8 桥面板宽±109 腹板厚度+10、010 底板厚度+10、011 顶板厚度+10、012 端模板预留孔偏离设计位置误差≤32、施工队技术人员质量责任对于项目部下发的技术交底进行复核，正确领略技术交底所要表达的施工意图，熟悉模板构造、尺寸、特殊位置的结构要求。

创优计划及保证措施XXX新校区1#学生餐厅工程创优计划及保证措施为响应XXX开展的“优质建筑结构工程”评比活动的精神，加强企业的质量管理，争创精品工程，提高我公司建筑工程质量水平，特推荐本工程参加此次评审。

为了保证工程质量，实现预定的质量目标，我公司针对工程特点制定此创优计划。

一、工程项目概况：1、工程名称：XXX新校区1#学生餐厅2、建设地点：长清大学科技园3、工程概况：该本工程地上三层，建筑面积8615.22平方米，基础为独立基础，结构形式为框架结构，六度抗震设防烈度。

钢筋连接采用机械连接或焊接。

基础垫层混凝土强度等级为C15，独立基础及主体梁板柱梯混凝土强度等级为C30.钢筋采用HPB235及HRB400.基础砌体为黄河淤泥砖，砂浆采用M10水泥砂浆，主体砌体为加气砼砌块，砂浆为M5混合砂浆。

该建筑外墙为面砖及涂料墙面，楼地面为厨房、卫生间等有水房间为地面砖防水楼面，无水楼面为地面砖楼面，配电小间为细石砼楼面；厨房、卫生间等有水房间内墙面为防水面砖、别的为水泥砂浆抹面；屋面为改性沥青防水卷材屋面。

本工程水、电、卫、通风空调等系统齐全。

4、建设单位：XXX5、设计单位：XXX6、勘察单位：XXX7、施工单位：XXX8、工期目标：2009年3月25日至2009年11月30日9、工期质量等级：以现行建筑工程施工质量验收规范、质量验收同一标准等为依据，全面实现济南市优良建筑结构工程的质量目标。

二、创优打算1、成立创优领导小组成立创优良结构工程领导小组，建立健全岗位义务制，明确质量职责各负其职、同一协调。

1）、领导小组成员：姓名XXXXXXXXXXXXXXXXXXXXXXXXXXX小组职务组长副组长副组长副组长组员组员组员组员组员职务分管副总经理工程施工处长工程质量处长项目经理项目技术负责人项目施工负责人项目质量负责人资料负责人土建资料员（2）、领导小组中项目主要成员质量职责：项目经理职责：XXX1）负责质量目标的制定，完成公司创优内部评审；2）负责组织编制创精品策划实施计划；3）负责成立精品工程领导小组并明确义务分工；4）按期组织外部观赏举动；5）制订迎检方案，在迎检工作中为工程汇报人；6）组织项目人员对创精品标准进行系统培训；7）全面负责实施创精品策划计划；8）负责精品工程生产的总体控制，对结构施工、装修施工的每到工序和与之配套的资源管理负全责；9）对工程的实体质量负全责。

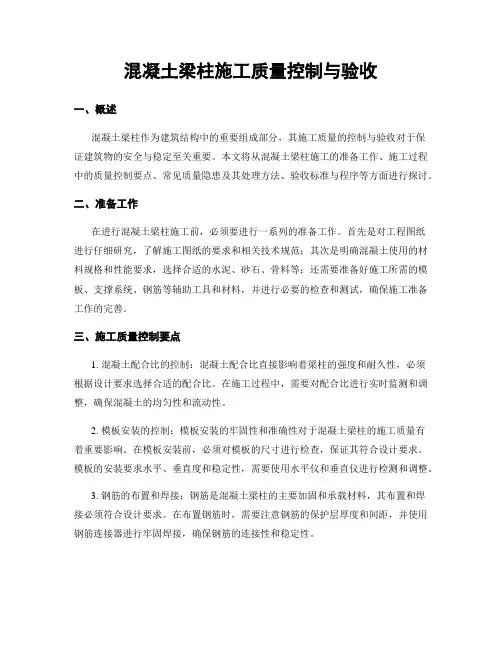

混凝土梁柱施工质量控制与验收一、概述混凝土梁柱作为建筑结构中的重要组成部分，其施工质量的控制与验收对于保证建筑物的安全与稳定至关重要。
