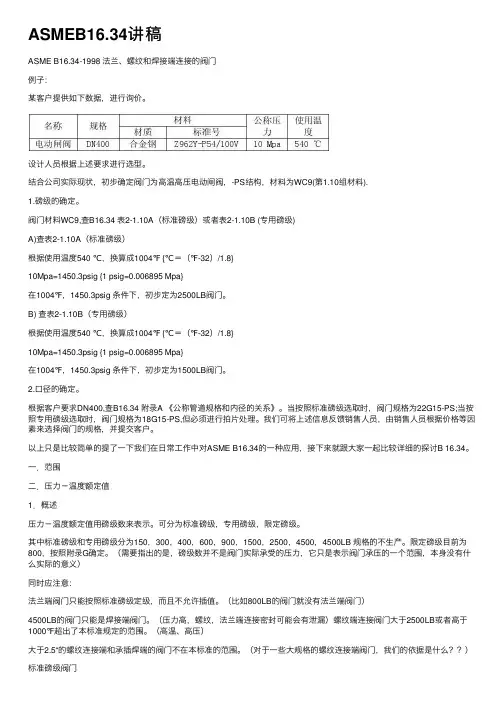

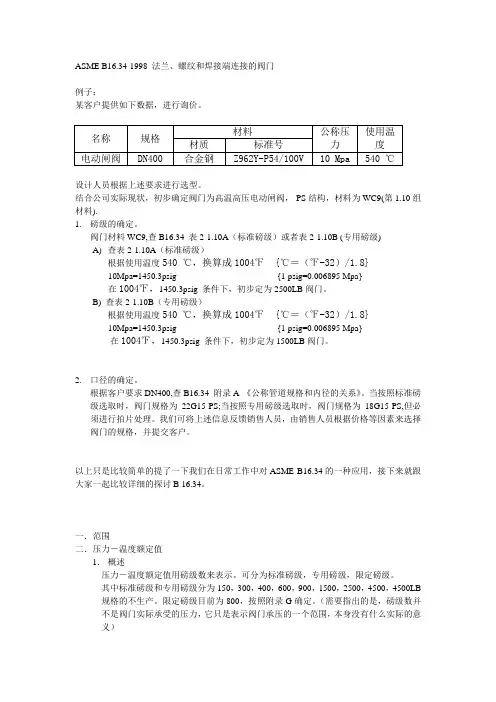

ASMEB16.34讲稿ASME B16.34-1998 法兰、螺纹和焊接端连接的阀门例⼦：某客户提供如下数据，进⾏询价。
设计⼈员根据上述要求进⾏选型。
结合公司实际现状，初步确定阀门为⾼温⾼压电动闸阀，-PS结构，材料为WC9(第1.10组材料).1.磅级的确定。
阀门材料WC9,查B16.34 表2-1.10A（标准磅级）或者表2-1.10B (专⽤磅级)A)查表2-1.10A（标准磅级）根据使⽤温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为2500LB阀门。

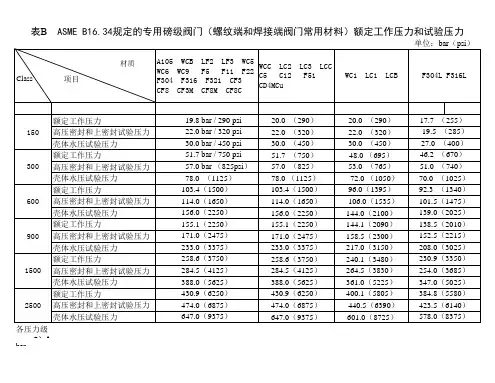

B) 查表2-1.10B（专⽤磅级）根据使⽤温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为1500LB阀门。
2.⼝径的确定。
根据客户要求DN400,查B16.34 附录A 《公称管道规格和内径的关系》。
当按照标准磅级选取时，阀门规格为22G15-PS;当按照专⽤磅级选取时，阀门规格为18G15-PS,但必须进⾏拍⽚处理。
我们可将上述信息反馈销售⼈员，由销售⼈员根据价格等因素来选择阀门的规格，并提交客户。
以上只是⽐较简单的提了⼀下我们在⽇常⼯作中对ASME B16.34的⼀种应⽤，接下来就跟⼤家⼀起⽐较详细的探讨B 16.34。
⼀．范围⼆．压⼒－温度额定值1．概述压⼒－温度额定值⽤磅级数来表⽰。
可分为标准磅级，专⽤磅级，限定磅级。
其中标准磅级和专⽤磅级分为150，300，400，600，900，1500，2500，4500，4500LB 规格的不⽣产。
限定磅级⽬前为800，按照附录G确定。
（需要指出的是，磅级数并不是阀门实际承受的压⼒，它只是表⽰阀门承压的⼀个范围，本⾝没有什么实际的意义）同时应注意：法兰端阀门只能按照标准磅级定级，⽽且不允许插值。
ASME B16.34--2009 研讨ASME B16.34知其然，，知其所以然知其所以然。
ERIKS--Know-how makes the difference. 知其然埃科诺斯(上海)流体技术有限公司货源部-李晓军1前言我们探讨本标准的目的是对我司球阀系列壁厚尺寸的确定。
我们探讨标准的时候，需要从一个标准展开到关联标准。
ASME: THE AMERICAN SOCIETY OF MECHANICAL ENGINEERS（美国机械工程师协会）1969年，美国国家标准协会B16分会，由管道法兰，管件标准化协会改名为阀门，管件和密封标准化协会，标明此协会的工作内容的扩充。
本标准包含美国习惯计量单位（英制）和国际通用计量单位（公制），但是以后，本标准会会不包含美国习惯计量单位。
B16.34-阀门---带法兰、螺纹和焊接端21.1 标准适用范围：本标准适用于新阀门的制造，包含由表1中所列钢，镍基合金和其它合金铸造，锻造和制造阀门的压力温度额定值，壁厚尺寸，公差，材质，标记。
包含法兰端，螺纹端，焊接端，对夹式和凸耳式阀门。
对于NPS<2-1/2的小口径阀门，参考强制性附件V （108页）3实际上，我们参考16.34前言，我们能够了解，这个标准就是根据材料力学的原理，从ASME 锅炉及压力容器法规，第二段，D 部分的数据计算出来的，由于不同材质的强度差异，所以，需要先根据使用环境确认相关信息。
1.3阀门选型和材质使用条件本标准不包含阀门结构和材质的选型。
具体选型由销售根据用户情况确定。
首先，根据阀门的使用介质，温度，确定材质（表1），根据流量选用口径，然后根据介质温度，压力，确定选用的阀门的压力额定值。
比如，我们球阀阀体常用材质为CF8M或者WCB。
41.5 符号1.5.1压力额定值命名命名为CLASS,无量纲数据，我们还是按照习惯称呼CLASS 为磅级，是压力-温度额定值的命名方式，标准命名如下：CLASS 150 300 600 900 1500 2500 4500.5CLASS 400,是一个不常用的法兰阀门命名，可以认为是中间级命名。
ASME B16.34--2009 研讨ASME B16.34知其然，，知其所以然知其所以然。
ERIKS--Know-how makes the difference. 知其然埃科诺斯(上海)流体技术有限公司货源部-李晓军1前言我们探讨本标准的目的是对我司球阀系列壁厚尺寸的确定。
我们探讨标准的时候，需要从一个标准展开到关联标准。
ASME: THE AMERICAN SOCIETY OF MECHANICAL ENGINEERS（美国机械工程师协会）1969年，美国国家标准协会B16分会，由管道法兰，管件标准化协会改名为阀门，管件和密封标准化协会，标明此协会的工作内容的扩充。
本标准包含美国习惯计量单位（英制）和国际通用计量单位（公制），但是以后，本标准会会不包含美国习惯计量单位。
B16.34-阀门---带法兰、螺纹和焊接端21.1 标准适用范围：本标准适用于新阀门的制造，包含由表1中所列钢，镍基合金和其它合金铸造，锻造和制造阀门的压力温度额定值，壁厚尺寸，公差，材质，标记。
包含法兰端，螺纹端，焊接端，对夹式和凸耳式阀门。
对于NPS<2-1/2的小口径阀门，参考强制性附件V （108页）3实际上，我们参考16.34前言，我们能够了解，这个标准就是根据材料力学的原理，从ASME 锅炉及压力容器法规，第二段，D 部分的数据计算出来的，由于不同材质的强度差异，所以，需要先根据使用环境确认相关信息。
1.3阀门选型和材质使用条件本标准不包含阀门结构和材质的选型。
具体选型由销售根据用户情况确定。
首先，根据阀门的使用介质，温度，确定材质（表1），根据流量选用口径，然后根据介质温度，压力，确定选用的阀门的压力额定值。
比如，我们球阀阀体常用材质为CF8M或者WCB。
41.5 符号1.5.1压力额定值命名命名为CLASS,无量纲数据，我们还是按照习惯称呼CLASS 为磅级，是压力-温度额定值的命名方式，标准命名如下：CLASS 150 300 600 900 1500 2500 4500.5CLASS 400,是一个不常用的法兰阀门命名，可以认为是中间级命名。

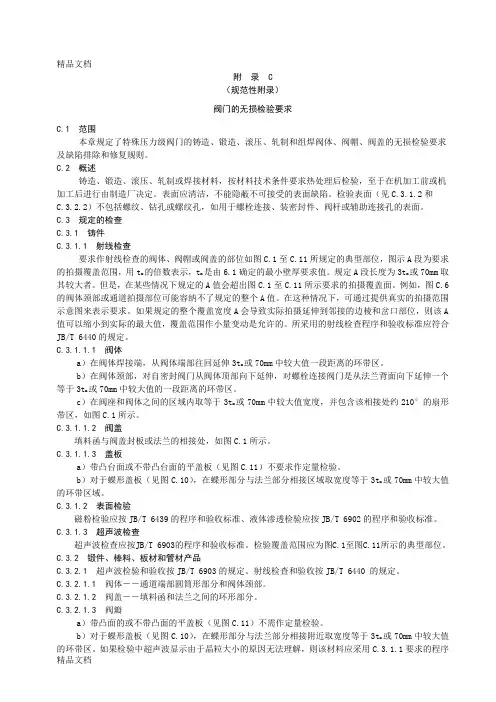

附录 C（规范性附录）阀门的无损检验要求C.1 范围本章规定了特殊压力级阀门的铸造、锻造、滚压、轧制和组焊阀体、阀帽、阀盖的无损检验要求及缺陷排除和修复规则。
C.2 概述铸造、锻造、滚压、轧制或焊接材料，按材料技术条件要求热处理后检验，至于在机加工前或机加工后进行由制造厂决定。
表面应清洁，不能隐蔽不可接受的表面缺陷。
检验表面（见C.3.1.2和C.3.2.2）不包括螺纹、钻孔或螺纹孔，如用于螺栓连接、装密封件、阀杆或辅助连接孔的表面。
C.3 规定的检查C.3.1 铸件C.3.1.1 射线检查要求作射线检查的阀体、阀帽或阀盖的部位如图C.1至C.11所规定的典型部位，图示A段为要求的拍摄覆盖范围，用t m的倍数表示，t m是由6.1确定的最小壁厚要求值。
规定A段长度为3t m或70mm取其较大者。
但是，在某些情况下规定的A值会超出图C.1至C.11所示要求的拍摄覆盖面。
例如，图C.6的阀体颈部或通道拍摄部位可能容纳不了规定的整个A值。
在这种情况下，可通过提供真实的拍摄范围示意图来表示要求。
如果规定的整个覆盖宽度A会导致实际拍摄延伸到邻接的边棱和岔口部位，则该A 值可以缩小到实际的最大值，覆盖范围作小量变动是允许的。
所采用的射线检查程序和验收标准应符合JB/T 6440的规定。
C.3.1.1.1 阀体a）在阀体焊接端，从阀体端部往回延伸3t m或70mm中较大值一段距离的环带区。
b）在阀体颈部，对自密封阀门从阀体顶部向下延伸，对螺栓连接阀门是从法兰背面向下延伸一个等于3t m或70mm中较大值的一段距离的环带区。
c）在阀座和阀体之间的区域内取等于3t m或70mm中较大值宽度，并包含该相接处约210°的扇形带区，如图C.1所示。
C.3.1.1.2阀盖填料函与阀盖封板或法兰的相接处，如图C.1所示。
C.3.1.1.3 盖板a）带凸台面或不带凸台面的平盖板（见图C.11）不要求作定量检验。
b）对于蝶形盖板（见图C.10），在蝶形部分与法兰部分相接区域取宽度等于3t m或70mm中较大值的环带区域。

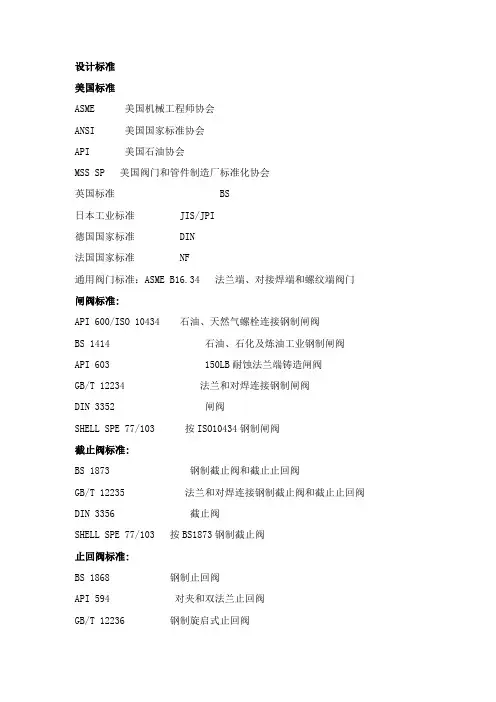

设计标准美国标准ASME 美国机械工程师协会ANSI 美国国家标准协会API 美国石油协会MSS SP 美国阀门和管件制造厂标准化协会英国标准BS日本工业标准JIS/JPI德国国家标准DIN法国国家标准NF通用阀门标准：ASME B16.34 法兰端、对接焊端和螺纹端阀门闸阀标准:API 600/ISO 10434 石油、天然气螺栓连接钢制闸阀BS 1414 石油、石化及炼油工业钢制闸阀API 603 150LB耐蚀法兰端铸造闸阀GB/T 12234 法兰和对焊连接钢制闸阀DIN 3352 闸阀SHELL SPE 77/103 按ISO10434钢制闸阀截止阀标准:BS 1873 钢制截止阀和截止止回阀GB/T 12235 法兰和对焊连接钢制截止阀和截止止回阀DIN 3356 截止阀SHELL SPE 77/103 按BS1873钢制截止阀止回阀标准:BS 1868 钢制止回阀API 594 对夹和双法兰止回阀GB/T 12236 钢制旋启式止回阀SHELL SPE 77/104 按BS1868钢制止回阀球阀标准:API 6D/ISO 14313 管线阀门API 608 法兰、螺纹和对焊端钢制球阀ISO 17292 石油、石化及炼油工业钢制球阀BS 5351 钢制球阀GB/T 12237 法兰和对焊连接钢制球阀DIN 3357 球阀SHELL SPE 77/100 按BS5351球阀SHELL SPE 77/130 按ISO14313法兰端和对焊端球阀蝶阀标准:API 609 对夹式、支耳式和双法兰蝶阀MSS SP-67 蝶阀MSS SP-68 高压偏心蝶阀ISO 17292 石油、石化及炼油工业钢制球阀GB/T 12238 法兰和对夹连接蝶阀JB/T 8527 金属密封蝶阀SHELL SPE 77/106 按 API608/EN593/MSS SP67 软密封蝶阀SHELL SPE 77/134 按 API608/EN593/MSS SP67/68 偏心蝶阀锻钢阀标准:API 602 法兰端、螺纹端、焊接端和加长阀体连接端紧凑型闸阀BS 5352/ISO15761 50mm及以下钢制闸阀、截止阀和止回阀SHELL SPE 77/101 按ISO15761钢制闸阀、截止阀和止回阀低温阀标准:BS 6364 低温阀门SHELL SPE 77/200 -50℃以下阀门SHELL SPE 77/209 0 ~ -50℃阀门API、DIN、BS、GB结构比较:API 600和BS1414、BS1873、BS1868、BS5351对阀门的结构规定最为详细DIN 闸阀标准EN1984对结构未做具体的规定新版的GB/T12234基于对API600标准的等效采用阀门常用连接端形式FF ——— Flat Face 平面法兰连接（150LB常用）RF ——— Raised Face凸面法兰连接RTJ ——— Ring Joint榫槽式连接（梯形槽）SW ——— Socket welding承插式连接NPT ——— NPT螺纹连接WAFER ——对夹式连接BW长型—— Butt-Welding 对焊端长型连接BW短型—— Butt-Welding 对焊端短型连接DIN标准现采用EN标准结构长度EN 558-1 PN法兰连接阀门结构长度（代替DIN 3202)，EN 558-2 CLASS 法兰连接阀门结构长度（代替BS2080)，EN 12982 对焊端阀门结构长度（代替DIN 3202) ，DIN标准的结构长度包含API阀门的结构长度与GB的结构长度基本一致EN 558-2 CLASS法兰连接阀门结构长度与ASME B16.10一致，大多数DIN 阀门用户习惯用DIN3202 中F系列结构长度值如:Gate ：PN16-25---- F5 series PN40-100----F7 seriesGlobe ：PN10-40----F1 series PN63-160----F2 seriesCheck ：PN10-40----F1 series PN63-160----F2 seriesBall ：PN10-40 DN10-100----F4 series DN125-300----F5 series阀门连接端标准ASME B16.10 阀门的结构长度ASME B16.5 钢制法兰和带法兰的管件ASME B16.47 大直径钢制法兰MSS SP-44 钢制管线法兰API 605 紧凑型法兰ASME B16.25 对焊端部ASME B16.11 承插和螺纹端锻造管件ASME B36.10 焊接和无缝钢管法兰比较：老版的DIN标准法兰采用DIN2501标准（PN法兰），新版的DIN标准采用EN1092-1 PN法兰，但也可包含有CLASS法兰。

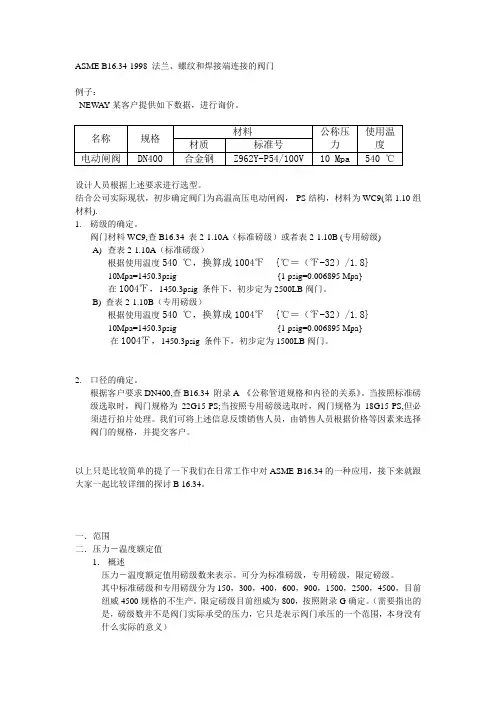

ASME B16.34-1998 法兰、螺纹和焊接端连接的阀门例子：NEW AY某客户提供如下数据，进行询价。
设计人员根据上述要求进行选型。
结合公司实际现状，初步确定阀门为高温高压电动闸阀，-PS结构，材料为WC9(第1.10组材料).1.磅级的确定。
阀门材料WC9,查B16.34 表2-1.10A（标准磅级）或者表2-1.10B (专用磅级)A)查表2-1.10A（标准磅级）根据使用温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为2500LB阀门。
B) 查表2-1.10B（专用磅级）根据使用温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为1500LB阀门。
2.口径的确定。
根据客户要求DN400,查B16.34 附录A 《公称管道规格和内径的关系》。
当按照标准磅级选取时，阀门规格为22G15-PS;当按照专用磅级选取时，阀门规格为18G15-PS,但必须进行拍片处理。
我们可将上述信息反馈销售人员，由销售人员根据价格等因素来选择阀门的规格，并提交客户。
以上只是比较简单的提了一下我们在日常工作中对ASME B16.34的一种应用，接下来就跟大家一起比较详细的探讨B 16.34。
一．范围二．压力－温度额定值1．概述压力－温度额定值用磅级数来表示。
可分为标准磅级，专用磅级，限定磅级。
其中标准磅级和专用磅级分为150，300，400，600，900，1500，2500，4500，目前纽威4500规格的不生产。
限定磅级目前纽威为800，按照附录G确定。
（需要指出的是，磅级数并不是阀门实际承受的压力，它只是表示阀门承压的一个范围，本身没有什么实际的意义）同时应注意：法兰端阀门只能按照标准磅级定级，而且不允许插值。

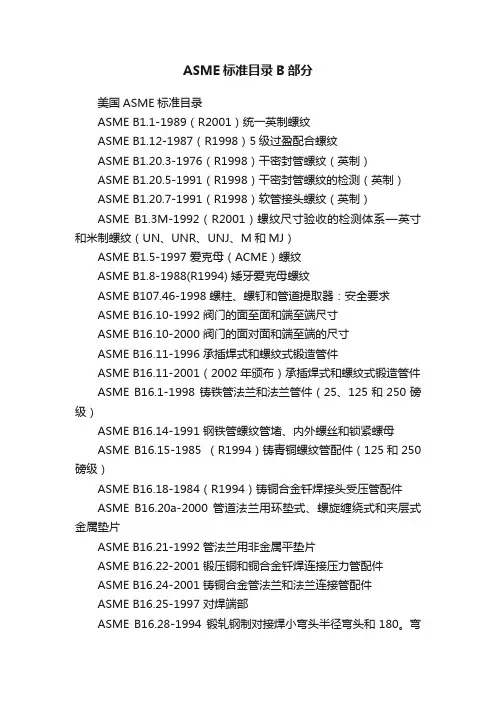

ASME标准目录B部分美国ASME标准目录ASME B1.1-1989（R2001）统一英制螺纹ASME B1.12-1987（R1998）5级过盈配合螺纹ASME B1.20.3-1976（R1998）干密封管螺纹（英制）ASME B1.20.5-1991（R1998）干密封管螺纹的检测（英制）ASME B1.20.7-1991（R1998）软管接头螺纹（英制）ASME B1.3M-1992（R2001）螺纹尺寸验收的检测体系—英寸和米制螺纹（UN、UNR、UNJ、M和MJ）ASME B1.5-1997 爱克母（ACME）螺纹ASME B1.8-1988(R1994) 矮牙爱克母螺纹ASME B107.46-1998 螺柱、螺钉和管道提取器：安全要求ASME B16.10-1992 阀门的面至面和端至端尺寸ASME B16.10-2000 阀门的面对面和端至端的尺寸ASME B16.11-1996 承插焊式和螺纹式锻造管件ASME B16.11-2001（2002年颁布）承插焊式和螺纹式锻造管件ASME B16.1-1998 铸铁管法兰和法兰管件（25、125和250磅级）ASME B16.14-1991 钢铁管螺纹管堵、内外螺丝和锁紧螺母ASME B16.15-1985 （R1994）铸青铜螺纹管配件（125和250磅级）ASME B16.18-1984（R1994）铸铜合金钎焊接头受压管配件ASME B16.20a-2000 管道法兰用环垫式、螺旋缠绕式和夹层式金属垫片ASME B16.21-1992 管法兰用非金属平垫片ASME B16.22-2001 锻压铜和铜合金钎焊连接压力管配件ASME B16.24-2001 铸铜合金管法兰和法兰连接管配件ASME B16.25-1997 对焊端部ASME B16.28-1994 锻轧钢制对接焊小弯头半径弯头和180。
弯头ASME B16.3-1998 可锻铸铁螺纹管件（150和300磅级）ASME B16.33-2002 压力在125psi以下燃气系统用手动金属制燃气阀门（规格从NPS1/2至NPS2）ASME B16.34a-1998 法兰、螺纹和焊接端连接的阀门ASME B16.36-1996 孔板法兰ASME B16.38-1985（R1994）气体分配用大金属阀ASME B16.39-1998 可锻铸铁螺纹端管套节150、250和300磅级ASME B16.40-1985（R1994）气体分配系统中手动热塑切断器和阀门ASME B16.4-1998 灰铸铁螺纹管件（125和250磅级）ASME B16.42-1998 球墨铸铁管法兰和法兰连接管配件ASME B16.44a-1997 室内管道系统用手动操作金属气阀ASME B16.47a-1998 大直径管钢制法兰（NPS 26~NPS 60）ASME B16.48-1997 钢制管线盲板ASME B16.5-2003 管法兰和法兰管件ASME B16.9-1993 工厂制造的锻钢对焊管件ASME B16.9-2001 工厂制造的锻轧制对焊管配件ASME B18.10-82(R2000) 轨道螺栓和螺母ASME B18.13a-1998 螺钉和垫圈组件ASME B18.15-1985（R2003）锻制吊环螺栓ASME B18.16.1M-79(R2001) 有效力矩型钢质米制六角锁紧螺母和六角法兰面锁紧螺母的力学和性能要求ASME B18.16.2M-79(R2001) 有效力矩型钢质米制六角锁紧螺母和六角法兰面锁紧螺母的扭转拉伸试验要求ASME B18.2..4.1M-2002 米制六角螺母-类型1ASME B18.2.1a-1999 方头及六角头螺栓和螺钉ASME B18.2.2-1987（R1999）方螺母和六角螺母（英制系列）ASME B18.2.3.10M-1996 方头螺栓（米制系列）ASME B18.2.3.1M-1999 米制六角头螺钉ASME B18.2.3.2M-79(R1995) 米制成型加工六角头螺钉ASME B18.2.3.3M-79(R2001) 米制大六角头螺钉ASME B18.2.3.4M-2001 米制六角头法兰面螺钉ASME B18.2.3.5M-79(R2001) 米制六角头螺栓ASME B18.2.3.5M-79（R2001）米制六角头螺栓ASME B18.2.3.6M-79(R2001) 米制厚六角头螺栓ASME B18.2.3.6M-79(R2001) 米制厚六角头螺栓ASME B18.2.3.7M-79(R2001) 米制大六角头结构螺栓ASME B18.2.3.8M-81(R1999) 米制六角头尖端阻滞螺钉ASME B18.2.3.9M-2001 米制大六角头法兰面螺钉ASME B18.2.4.2M-79(R1995) 米制六角螺母-类型2ASME B18.2.4.3M-79(R2001) 米制六角开槽螺母ASME B18.2.4.4M-82(R1999) 米制六角法兰面螺母ASME B18.2.4.5M-79(R1998) 米制六角形压紧螺母ASME B18.2.4.5M-79(R1998) 米制六角形压紧螺母ASME B18.2.4.6M-79(R1998) 米制厚六角形螺母ASME B18.2.4.6M-79(R1998) 米制厚六角形螺母ASME B18.29.1-1993（R2002）螺旋盘绕螺纹内插件—自由旋入和螺钉锁紧（英制系列）ASME B18.5.2.1M-1996(R2001) 米制圆头短方颈螺栓ASME B18.5.2.2M-82(R2000) 米制圆头方颈螺栓ASME B18.5.2.3M-90(R1998) 大圆头方颈螺栓ASME B18.5-90(R1998) 圆头螺栓（英制系列）ASME B18.9-1996 农用防松螺栓（英制系列）ASME B18系列标准合订本（含25个标准，编号412-35至412-59）ASME B31.11a-1989（R1998）浆液输送管道系统ASME B31.1-2001 动力管道ASME B31.1-2004 动力管道ASME B31.3-1999（含A00.A01）工艺管道ASME B31.3-2002(相当2002增补) 工艺管道ASME B31.3-2004 工艺管道ASME B31.4-1998 液态烃和其他液体管线输送系统ASME B31.5-1992（R1994）制冷管道ASME B31.8-1999 输气和配气管道系统ASME B31.9-1996 建筑管道规范ASME B31G-1991 确定已腐蚀管线剩余强度的手册(对ASME B31压力管道规范的补充文件）ASME B36.10M-2000 焊接和无缝轧制钢管ASME B36.19M-1985（R1993）不锈钢钢管ASME B4.3-1978 （R1999）米制尺寸产品通用公差ASME B46.1-2002 表面结构特征（表面粗糙度、波浪度及形态）ASME B73.1-2001 化学流程用卧式轴向吸入离心泵技术规范ASME B73.2M-1991（R1999）化学过程用立式管道离心泵技术规范ASME PTC25-1994 压力泄放装置性能试验规范ASME参考书籍无损检测基本知识纲要（ASME取证必读）ASME规范Ⅰ卷动力锅炉建造规范2004ASME规范Ⅱ卷A篇铁基材料2004ASME规范Ⅱ卷B篇非铁基材料2004ASME规范Ⅱ卷C篇焊条、焊丝及填充材料2004ASME规范Ⅱ卷D篇材料性能2004ASME规范Ⅲ卷（89版）核动力设备建造规则NCA卷第一册与第二册之总要求ASME规范Ⅳ卷采暖锅炉建造规范2004ASME规范Ⅴ卷无损检测2004ASME规范Ⅵ卷采暖锅炉维护和运行推荐规则2004ASME规范Ⅶ卷动力锅炉维护推荐导则2004ASME规范Ⅷ卷 1 压力容器建造规则2004ASME规范Ⅷ卷 2 压力容器另一规则2004ASME规范Ⅷ卷 3 高压容器建造另一规则2004ASME规范Ⅸ卷焊接及钎焊评定标准2004ASME规范Ⅻ卷运输罐的建造和连续使用规则2004ASME规范Ⅲ卷核动力装置设备制造准则第一册NB分卷一级设备1995版ASME规范Ⅲ卷核动力装置设备制造准则第一册NC分卷二级设备1995版ASME规范Ⅲ卷核动力装置设备制造准则第一册ND分卷三级设备1995版ASME规范Ⅲ卷核动力装置设备制造准则第一册 NF分卷设备支承结构1995版ASME规范压力管道及管件B31、B16系列标准（上册）ASME规范压力管道及管件B31、B16系列标准（下册）ANSI/ASME B1.20.1-1983（R2001）通用管螺纹ANSI/ASME B1.7M-1984（R2001）螺纹的术语、定义和字母符号。
ASME B16.34-1998 法兰、螺纹和焊接端连接的阀门例子：某客户提供如下数据，进行询价。
设计人员根据上述要求进行选型。
结合公司实际现状，初步确定阀门为高温高压电动闸阀，-PS结构，材料为WC9(第1.10组材料).1.磅级的确定。
阀门材料WC9,查B16.34 表2-1.10A（标准磅级）或者表2-1.10B (专用磅级)A)查表2-1.10A（标准磅级）根据使用温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为2500LB阀门。
B) 查表2-1.10B（专用磅级）根据使用温度540 ℃，换算成1004℉ {℃＝（℉-32）/1.8}10Mpa=1450.3psig {1 psig=0.006895 Mpa}在1004℉，1450.3psig 条件下，初步定为1500LB阀门。
2.口径的确定。
根据客户要求DN400,查B16.34 附录A 《公称管道规格和内径的关系》。
当按照标准磅级选取时，阀门规格为22G15-PS;当按照专用磅级选取时，阀门规格为18G15-PS,但必须进行拍片处理。
我们可将上述信息反馈销售人员，由销售人员根据价格等因素来选择阀门的规格，并提交客户。
以上只是比较简单的提了一下我们在日常工作中对ASME B16.34的一种应用，接下来就跟大家一起比较详细的探讨B 16.34。
一．范围二．压力－温度额定值1．概述压力－温度额定值用磅级数来表示。
可分为标准磅级，专用磅级，限定磅级。
其中标准磅级和专用磅级分为150，300，400，600，900，1500，2500，4500，4500LB 规格的不生产。
限定磅级目前为800，按照附录G确定。
（需要指出的是，磅级数并不是阀门实际承受的压力，它只是表示阀门承压的一个范围，本身没有什么实际的意义）同时应注意：法兰端阀门只能按照标准磅级定级，而且不允许插值。

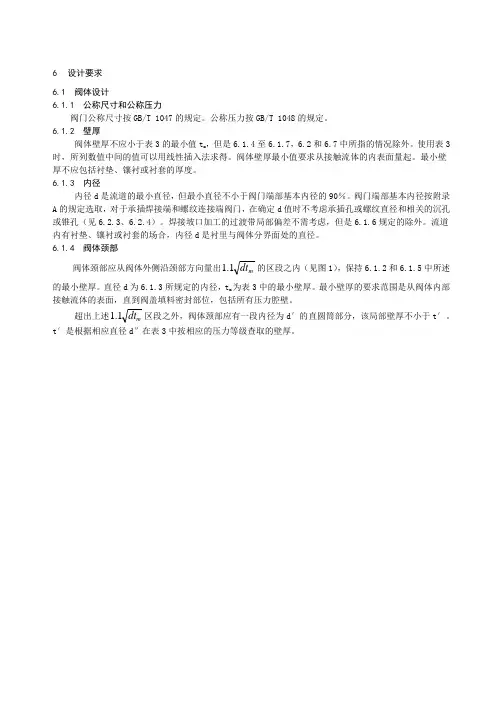

6 设计要求6.1 阀体设计6.1.1 公称尺寸和公称压力阀门公称尺寸按GB/T 1047的规定。
