过程控制习题答案

1.4 A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。

试画出该温度控制系统的方块图，并指出该系统中的被控对象、被控变量、操纵变量及可能影响被控变量的干扰是什么？反应器温度控制系统（1）该温度控制系统的方块图反应器温度控制系统方块图（2）被控对象：反应器；被控变量：反应器内的温度；控制变量：冷却水流量。

可能影响被控变量的干扰因素主要有A、B两种物料的温度、进料量，冷却水的压力、温度，环境温度的高低等。

1.5 锅炉是化工、炼油等企业中常见的主要设备。

汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。

水位过高，会使蒸汽带液。

降低了蒸汽的质量和产量，甚至会损坏后续设备。

而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。

因此，必须对汽包水位进行严格的控制。

图1-16是一类简单锅炉汽包水位控制示意图，要求：(1)画出该控制系统方块图；(2)指出该系统中被控对象、被控变量、操纵变量、扰动变量各是什么?(3)当蒸汽负荷忽然增加，该系统如何实现自动控制？(1)(2)被控对象：锅炉汽包。

被控变量：锅炉汽包水位。

操纵变量：锅炉给水量。

扰动量：冷水温度、压力、蒸汽压力、流量，燃烧状况等。

(3)当蒸汽负荷突然增加，会导致汽包水位下降，液位变送器检测到液位h 下降信号并与设定水位h0进行比较，将偏差信号传给控制器，控制器使执行器动作，增大阀门开度，使冷却水流量增加，从而降低加热室燃烧程度，进一步使得汽包液位升高。

2.4 P17-P18，精度等级为0.22.11 用热电偶测温时，为什么要进行冷端温度补偿?其冷端温度补偿的方法有哪几种? 解：（1）热电偶的热电势只有当T0（或t0）恒定是才是被测温度T （或t ）的单值函数。

热电偶标准分度表是以T0＝0℃为参考温度条件下测试制定的，只有保持T0＝0℃，才能直接应用分度表或分度曲线。

若T0≠0℃，则应进行冷端补偿和处理。

（2）冷端温度补偿的方法有：延长导线法，0℃恒温法，冷端温度修正法，冷端温度自动补偿法等。

过程控制课后习题答案
1.试写出可用于控制三台电机的过程控制图：
答案：
2.试给出控制酒精灯火程序的过程控制图：
答案：
3.试给出用于检测温度的过程控制图：
答案：
4.试给出控制信号延时的过程控制图：
答案：
5.试给出用于控制自动给水机的过程控制图：
答案：
6.试分析控制温度过程所涉及的控制逻辑：
答案：
当输入变量（温度）超过一定上限时，启动冷却过程；当输入变量（温度）低于一定下限时，启动加热过程；当输入变量（温度）在上下限之间时，保持恒定温度。

7.试给出控制地热泵的过程控制图：
答案：
8.试给出控制回路调节的过程控制图：
答案：
9.试给出控制蒸发器运行的过程控制图：答案：
10.试给出控制风机的过程控制图：。

过程控制习题集一、判断题1.过程控制系统中，需要控制的工艺设备（塔、容器、贮糟等）、机器称为被控对象。

（）2.扰动量是作用于生产过程对象并引起被控变量变化的随机因素。

（）答案：扰动量是除操纵变量外作用于生产过程对象并引起被控变量变化的随机因素。

3.由调节器输出至被调参数间的所有环节称为干扰通道。

（）答案：由调节器输出至被调参数间的所有环节称为调节通道。

4.过程控制系统的偏差是指设定值与测量值之差。

（）5.由控制阀操纵，能使被控变量恢复到设定值的物料量或能量即为操纵变量。

（）6.按控制系统的输出信号是否反馈到系统的输入端可分为开环系统和闭环系统。

（）7.在闭环控制系统中，按照设定值的情况不同，可分为定值控制系统、前馈控制系统、程序控制系统。

（）答案：在闭环控制系统中，按照设定值的情况不同，可分为定值控制系统、随动控制系统、程序控制系统。

8.在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的动态。

（）答案：在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的静态，静态是一种相对静止状态。

9.对一个系统总是希望能够做到余差小，最大偏差小，调节时间短，回复快。

（）10.时间常数越小，被控变量的变化越慢，达到新的稳态值所需的时间也越长。

（）答案：时间常数越大，被控变量的变化越慢，达到新的稳态值所需的时间也越长。

11.时间常数指当对象受到阶跃输入作用后，被控变量达到新稳态值的63.2 %所需要的时间。

（）12.对干扰通道时间常数越小越好，这样干扰的影响和缓，控制就容易。

（）答案：时间常数越大越好，这样干扰的影响和缓，控制就容易。

13.放大倍数K取决于稳态下的数值，是反映静态特性的参数。

（）14.对象特性放大系数K m是动特性，时间常数Tm和滞后时间T m是测量元件和变送器的静态特性。

（）答案：对象特性放大系数K m是静特性，时间常数Tm和滞后时间T m是测量元件和变送器的动特性。

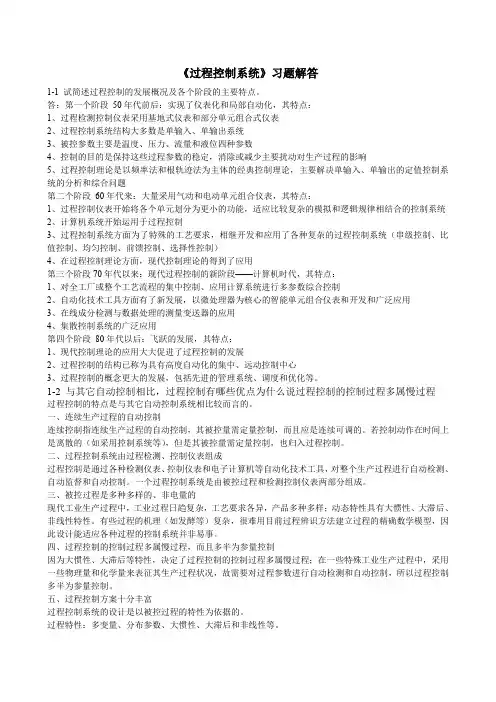

《过程控制系统》习题解答1-1 试简述过程控制的发展概况及各个阶段的主要特点。

答：第一个阶段50年代前后：实现了仪表化和局部自动化，其特点：1、过程检测控制仪表采用基地式仪表和部分单元组合式仪表2、过程控制系统结构大多数是单输入、单输出系统3、被控参数主要是温度、压力、流量和液位四种参数4、控制的目的是保持这些过程参数的稳定，消除或减少主要扰动对生产过程的影响5、过程控制理论是以频率法和根轨迹法为主体的经典控制理论，主要解决单输入、单输出的定值控制系统的分析和综合问题第二个阶段60年代来：大量采用气动和电动单元组合仪表，其特点：1、过程控制仪表开始将各个单元划分为更小的功能，适应比较复杂的模拟和逻辑规律相结合的控制系统2、计算机系统开始运用于过程控制3、过程控制系统方面为了特殊的工艺要求，相继开发和应用了各种复杂的过程控制系统（串级控制、比值控制、均匀控制、前馈控制、选择性控制）4、在过程控制理论方面，现代控制理论的得到了应用第三个阶段70年代以来：现代过程控制的新阶段——计算机时代，其特点：1、对全工厂或整个工艺流程的集中控制、应用计算系统进行多参数综合控制2、自动化技术工具方面有了新发展，以微处理器为核心的智能单元组合仪表和开发和广泛应用3、在线成分检测与数据处理的测量变送器的应用4、集散控制系统的广泛应用第四个阶段80年代以后：飞跃的发展，其特点：1、现代控制理论的应用大大促进了过程控制的发展2、过程控制的结构已称为具有高度自动化的集中、远动控制中心3、过程控制的概念更大的发展，包括先进的管理系统、调度和优化等。

1-2 与其它自动控制相比，过程控制有哪些优点为什么说过程控制的控制过程多属慢过程过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

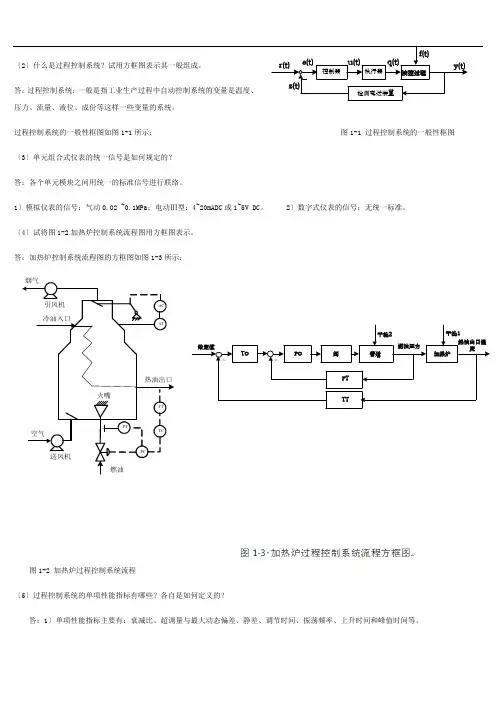

（完整版）过程控制习题与答案第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：控制器，被控对象，执⾏机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动（⼲扰）量、设定（给定）值和偏差的含义？解答：被控对象⾃动控制系统中，⼯艺参数需要控制的⽣产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的⼯艺参数。

操纵变量受控制器操纵的，⽤以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作⽤于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪⼏类？解答：按照设定值的不同形式⼜可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作⽤是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后⽆特殊说明控制系统均指定值控制系统⽽⾔.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作⽤是使被控变量能够尽快地,准确⽆误地跟踪设定值的变化⽽变化3.程序控制系统程序控制系统的设定值也是变化的，但它是⼀个已知的时间函数，即设定值按⼀定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态⽐其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

第一章 概述1.1 过程控制系统由哪些根本单元构成？画出其根本框图。

控制器、执行机构、被控过程、检测与传动装置、报警，保护，连锁等部件1.2 按设定值的不同情况，自动控制系统有哪三类？ 定值控制系统、随机控制系统、程序控制系统1.3 简述控制系统的过渡过程单项品质指标，它们分别表征过程控制系统的什么性能？a.衰减比和衰减率：稳定性指标；b.最大动态偏差和超调量：动态准确性指标；c.余差：稳态准确性指标；d.调节时间和振荡频率：反响控制快速性指标。

第二章 过程控制系统建模方法习题2.10某水槽如下图。

其中F 为槽的截面积，R1，R2和R3均为线性水阻，Q1为流入量，Q2和Q3为流出量。

要求：（1） 写出以水位H 为输出量，Q1为输入量的对象动态方程；（2） 写出对象的传递函数G(s)，并指出其增益K 和时间常数T 的数值。

〔1〕物料平衡方程为123d ()d HQ Q Q Ft-+= 增量关系式为 123d d HQ Q Q Ft∆∆-∆-∆= 而22h Q R ∆∆=， 33h Q R ∆∆=， 代入增量关系式，那么有23123()d d R R hh F Q t R R +∆∆+=∆ 〔2〕两边拉氏变换有：23123()()()R R FsH s H s Q s R R ++=故传函为：232323123()()()11R R R R H s KG s R R Q s Ts F s R R +===+++K=2323R R R R +, T=2323R R F R R +第三章 过程控制系统设计1. 有一蒸汽加热设备利用蒸汽将物料加热，并用搅拌器不停地搅拌物料，到物料到达所需温度后排出。

试问：（1） 影响物料出口温度的主要因素有哪些？（2） 如果要设计一温度控制系统，你认为被控变量与操纵变量应选谁？为什么？（3） 如果物料在温度过低时会凝结，据此情况应如何选择控制阀的开、闭形式及控制器的正反作用？解：〔1〕物料进料量，搅拌器的搅拌速度，蒸汽流量〔2〕被控变量：物料出口温度。

第一章思考题与习题1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

5．过程过渡时间ts ：过渡过程时间定义为从扰动开始到被控参数进入新的稳态值的±5%或±3％（根据系统要求）范围内所需要的时间。

它是反映系统过渡过程快慢的质量指标，t s 越小，过渡过程进行得越快。

6．峰值时间tp: 从扰动开始到过渡过程曲线到达第一个峰值所需要的时间，（根据系统要求）范围内所需要的时间。

称为峰值时间tp 。

练习题一、填空题1．定比值控制系统包括：（开环比值控制系统）、（单闭环比值控制系统）和（双闭环比值控制系统）。

2．控制阀的开闭形式有（气开）和（气关）。

3．对于对象容量滞后大和干扰较多时，可引入辅助变量构成（串级）控制系统，使等效对象时间常数（减少），提高串级控制系统的工作频率。

4．测量滞后包括测量环节的（容量滞后）和信号测量过程的（纯滞后）。

5．锅炉汽包水位常用控制方案为：（单冲量水位控制系统）、（双冲量控制系统）、（三冲量控制系统）。

6．泵可分为（容积式）和（离心式）两类，其控制方案主要有：（出口直接节流）、（调节泵的转速）、（调节旁路流量）。

7．精馏塔的控制目标是，在保证产品质量合格的前提下，使塔的总收益最大或总成本最小。

具体对一个精馏塔来说，需从四个方面考虑，设置必要的控制系统，分别是：物料平衡控制、（能量平衡控制）、（约束条件控制）和（质量控制）。

1.前馈控制系统的主要结构形式包括：单纯的前馈控制系统、（前馈反馈控制系统）和（多变量前馈控制系统）。

2.反馈控制系统是具有被控变量负反馈的闭环回路，它是按着（偏差）进行控制的；前馈控制系统是按（扰动）进行的开环控制系统。

3.选择性控制系统的类型包括：（开关型）、（连续型）和（混合型）。

4.常用控制阀的特性为（线性）、（快开）、（对数）、和（抛物线）特性。

5.阀位控制系统就是在综合考虑操纵变量的（快速性）、（经济性）、（合理性）、和（有效性）基础上发展起来的一种控制系统。

6.压缩机的控制方案主要有：（调速）、（旁路）和节流。

7.化学反应器在石油、化工生产中占有很重要的地位，对它的控制一般有四个方面，分别是：物料平衡控制、（能量平衡控制）、（质量控制）和（约束条件控制）。

二、简答题1．说明生产过程中软保护措施与硬保护措施的区别。

答：所谓生产的软保护措施，就是当生产短期内处于不正常情况时，无须像硬保护措施那样硬性使设备停车，而是通过一个特定设计的自动选择性控制系统，以适当改变控制方式来达到自动保护生产的目的。

第一章思考题与习题1.1 下列系统中哪些属于开环控制，哪些属于闭环控制？①家用电冰箱②家用空调器③家用洗衣机④抽水马桶⑤普通车床⑥电饭煲⑦多速电风扇⑧高楼水箱⑨调光台灯开环控制：③家用洗衣机⑤普通车床⑦多速电风扇⑨调光台灯闭环控制：①家用电冰箱②家用空调器④抽水马桶⑥电饭煲⑧高楼水箱1.2 图1-14所示为一压力自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

图1-14 压力自动控制系统图1-15 加热炉温度自动控制系统被控对象：容器P被控变量：罐内压力操纵变量：物料输入流量扰动变量：出口流量系统框图如下：1.3 图1-15所示是一加热炉温度自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

被控对象：加热炉被控变量：炉内温度操纵变量：燃料流量扰动变量：进料量系统框图如下：1.4 按设定值的不同情况，过程控制系统分为哪几类？过程控制系统分为三类：定值控制系统、随动控制系统和程序控制系统。

1.5 什么是过程控制系统的过渡过程？有哪几种基本形式？过程控制系统从一个平衡状态过渡到另一个平衡状态的过程称为过程控制系统的过渡过程。

控制系统过渡过程有五种基本形式：发散振荡、单调发散、等幅振荡、衰减振荡和单调衰减。

1.6 某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1-16所示。

试分别求出最大偏差、余差、衰减比、振荡周期和调整时间（设定值为200℃）。

图1-16 题1.6图最大偏差：30℃余差：5℃衰减比：5：1振荡周期：15min调整时间：22min第二章思考题与习题2.1 求取图2-55所示电路的传递函数，图中物理量角标i代表输入，o代表输出。

a）b）图2-55 习题2.1图a）（由分压公式求取）上式中，，。

b）上式中，，2.2 惯性环节在什么条件下可近似为比例环节？又在什么条件下可近似为积分环节？惯性环节在T很小的时候可近似为比例环节；T很大的时候条可近似为积分环节。

~~第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。

给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

~~~1-11 题l-11图所示为一反应器温度控制系统示意图。

A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。

第一章思考题与习题1－2 图为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1.反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2 ．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1.余差(静态偏差)e：余差是指系统过渡过程结束以后，被控参数新的稳定值y( g)与给定值c之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即： Bn —Bn v 1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n> 1, 系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率© B BB4 .最大偏差A:对定值系统，最大偏差是指被控参数第一个波峰值与给定值C之差, 它衡量被控参数偏离给定值的程度。

过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10 分，包括3 小题，10 个填空，每空1 分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3．在PID 调节器中，调节器的Kc越大，表示调节作用（越强），Ti 值越大，表示积分作用（减弱），Td 值越大表示微分作用（增强）。

4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。

5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。

2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。

3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。

6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。

7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。

选择题（本题共计10 分，包括5 小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）A.克服调节对象的惯性滞后（时间常数T），容量滞后τc 和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

过程控制工程第一章单回路控制系统何谓控制通道何谓干扰通道它们的特性对控制系统质量有什么影响控制通道——是指操纵变量与被控变量之间的信号联系；干扰通道——是指干扰作用与被控变量之间的信号联系;（1）控制通道特性对系统控制质量的影响：从K、T、τ三方面控制通道静态放大倍数越大,系统灵敏度越高,余差越小;但随着静态放大倍数的增大,系统的稳定性变差;控制通道时间常数越大,经过的容量数越多,系统的工作频率越低,控制越不及时,过渡过程时间越长,系统的质量越低,但也不是越小越好,太小会使系统的稳定性下降,因此应该适当小一些;控制通道纯滞后的存在不仅使系统控制不及时,使动态偏差增大,而且还还会使系统的稳定性降低;（2）干扰通道特性对系统控制质量的影响：从K、T、τ三方面干扰通道放大倍数越大,系统的余差也越大,即控制质量越差;干扰通道时间常数越大,阶数越高,或者说干扰进入系统的位置越远离被控变量测量点而靠近控制阀,干扰对被控变量的影响越小,系统的质量则越高;干扰通道有无纯滞后对质量无影响,不同的只是干扰对被控变量的影响向后推迟一个纯滞后时间τ0;如何选择操纵变量1考虑工艺的合理性和可实现性；2控制通道静态放大倍数大于干扰通道静态放大倍数；3控制通道时间常数应适当小一些为好,但不易过小,一般要求小于干扰通道时间常数;干扰动通道时间常数越大越好,阶数越高越好;4控制通道纯滞后越小越好;控制器的比例度δ变化对控制系统的控制精度有何影响对控制系统的动态质量有何影响比例度δ越小,系统灵敏度越高,余差越小;随着δ减小,系统的稳定性下降;图1-42为一蒸汽加热设备,利用蒸汽将物料加热到所需温度后排出;试问：①影响物料出口温度的主要因素有哪些②如果要设计一温度控制系统,你认为被控变量与操纵变量应选谁为什么③如果物料在温度过低时会凝结,应如何选择控制阀的开闭形式及控制器的正反作用答：①影响物料出口温度的因素主要有蒸汽的流量和温度、搅拌器的搅拌速度、物料的流量和入口温度;②被控变量应选择物料的出口温度,操纵变量应选择蒸汽流量;物料的出口温度是工艺要求的直接质量指标,测试技术成熟、成本低,应当选作被控变量;可选作操纵变量的因数有两个：蒸汽流量、物料流量;后者工艺不合理,因而只能选蒸汽流量作为操纵变量;③控制阀应选择气关阀,控制器选择正作用;图1-43为热交换器出口温度控制系统,要求确定在下面不同情况下控制阀的开闭形式及控制器的正反作用：①被加热物料在温度过高时会发生分解、自聚；②被加热物料在温度过低时会发生凝结；③如果操纵变量为冷却水流量,该地区最低温度在0℃以下,如何防止热交换器被冻坏;答：TC冷却水物料被冷却物料①控制阀选气关阀,选反作用控制器;②控制阀选气开阀,选正作用控制器;③控制阀选气关阀,选反作用控制器;单回路系统方块图如图1-44所示;试问当系统中某组成环节的参数发生变化时,系统质量会有何变化为什么1若T0增大； 2若τ0增大； 3若T f增大； 4若τf增大;答：1T0 增大,控制通道时间常数增大,会使系统的工作频率降低,控制质量变差；2τ0 增大,控制通道的纯滞后时间增大,会使系统控制不及时,动态偏差增大,过渡过程时间加长;3Tf 增大,超调量缩小1/Tf倍,有利于提高控制系统质量；4τf 增大对系统质量无影响,当有纯滞后时,干扰对被控变量的影响向后推迟了一个纯滞后时间τf ;第二章串级控制系统2．1 与单回路系统相比,串级控制系统有些什么特点1 串级系统由于副回路的存在, 使等效副对象时间常数减小,改善了对象的特性,使系统工作频率提高;2 串级控制系统有较强的抗干扰能力,特别是干扰作用于副环的情况下,系统的抗干扰能力会更强;3 串级系统具有一定的自适应能力;2．2 为什么说串级控制系统主控制器的正、反作用方式只取决于主对象放大倍数的符号,而与其他环节无关主环内包括有主控制器,副回路,主对象和主变送器.而副回路可视为一放大倍数为“1”的环节,主变送器放大倍数一般为正,所以主控制器的正反作用只取决于主对象放大倍数的符号;如果主对象放大倍数的符号为正,则主控制器为反作用,反之, 则主控制器为正作用;2．5 试说明为什么整个副环可视为一放大倍数为正的环节来看副回路所起的作用是使副变量根据主调节器输出进行控制,是一随动系统;因此整个副回路可视为一放大倍数为正的环节来看;2．6 试说明在整个串级控制系统中主、副控制器之一的正、反作用方式选错会造成怎样的危害当主、副控制器有一个正反作用方式选错时,就会造成系统的主回路或副回路按正反馈控制,当被控变量出现偏差时,系统不仅不向着消除偏差的方向校正,反而使被控变量远离给定值;2．7 图2-20所示的反应釜内进行的是化学放热反应,,而釜内温度过高会发生事故,因此采用夹套通冷却水来进行冷却,以带走反应过程中所产生的热量;由于工艺对该反应温度控制精度要求很高,单回路满足不了要求,需用串级控制;⑴当冷却水压力波动是主要干扰时,应怎样组成串级画出系统结构图;⑵当冷却水入口温度波动是主要干扰时,应怎样组成串级画出系统结构图;⑶对以上两种不同控制方案选择控制阀的气开、气关形式及主、副控制器的正、反作用方式;1选冷水流量为副变量,釜内温度为主变量组成串级系统.2夹套温度为副变量,釜内温度为主变量组成串级系统.2．8 图2-21为一管式炉原油出口温度与炉膛温度串级控制系统;要求：⑴选择阀的开闭形式⑵确定主、副控制器的正、反作用方式⑶在系统稳定的情况下,如果燃料压力突然升高,结合控制阀的开闭形式及控制器的正、反作用方式,分析串级系统的工作过程;1 气开阀2主控制器反作用,副控制器反作用;3如果燃料气的P1突然生高,副回路首先有一个“粗调”：P1↑→F1↑→T2↑→u2↓→ F1↓没有完全被副回路克服的部分干扰,通过主回路“细调”：T2↑→T1↑→u1↓→ F1↓→T2↓→T1↓2．9 某干燥器采用夹套加热和真空吸收并行的方式来干燥物料;干燥温度过高会使物料物性发生变化,这是不允许的,因此要求对干燥温度进行严格控制;夹套通入的是经列管式加热器加热的热水,而加热器采用的是饱和蒸汽,流程如图2-22所示;要求：⑴如果冷却水流量波动是主要干扰,应采用何种控制方案为什么⑵如果蒸汽压力波动是主要干扰,应采用何种控制方案为什么⑶如果冷却水流量和蒸汽压力都经常波动,应采用何种控制方案为什么1以热水温度为副变量,干燥器出口温度为主变量,蒸汽流量为操纵变量构成温度温度串级系统,冷水流量单独设计流量单回路系统理由：当被控变量为干燥器出口温度时,不宜选冷水流量做操纵变量,故单独设计流量单回路系统抑制冷水流量波动;以干燥器出口温度为被控量、蒸汽流量为操纵变量的控制系统中,控制通道太长,存在较大的时间常数和纯滞后,故选择换热器出口温度为副变量,构成串级系统,利用副回路减小等效时间常数;2 以热水温度为为副变量,干燥器的温度为主变量串级系统;理由：将蒸汽压力波动这一主要干扰包含在副回路中, 利用副回路的快速有效克服干扰作用抑制蒸汽压力波动对干燥器出口的温度的影响.3 采用与1相同方案;理由同1;第三章 比值控制系统比值与比值系数的含义有什么不同它们之间有什么关系答：①比值指工艺物料流量之比,即从流量与主流量之比：；比值系数指副、主流量变送器输出电流信号之比,即：二者之间的关系由下式决定：变送器输出与流量成线性关系时变送器输出与流量成平方关系时用除法器进行比值运算时,对输入信号的安排有什么要求为什么答：应使除法器输出小于1;除法器输出值既仪表比值系数,需要通过副流量调节器的内给定设置,大于1无法设定、等于1无法现场整定;什么是比值控制系统它有哪几种类型画出它们的结构原理图;答：比值控制系统就是实现副流量2F 与主流量1F 成一定比值关系,满足关系式：12F F K = 的控制系统;比值控制系统的类型：开环、单闭环、双闭环、变比值、串级－比值控制系统; 原理图见教材;用除法器组成比值系统与用乘法器组成比值系统有何不同之处答：① 系统结构不同,实现比值控制的设备不同;② 比值系数的设置方法不同,乘法方案通过在乘法器的一个输入端,输入一个外加电流信号I 0设置；除法方案通过副流量调节器的内给定设置;12F F K =min1min2I I I I K --='m ax 2m ax1F F K K ='2m ax 2m ax 1)(F F K K ='在用除法器构成的比值控制系统中,除法器的非线性对比值控制有什么影响 答：除法器环节的静态放大倍数与负荷成反比;为什么4：1整定方法不适用于比值控制系统的整定答：单闭环比值控制系统、双闭环的副流量回路、变比值回路均为随动控制系统,希望副流量跟随主流量变化,始终保持固定的配比关系;出现4：1振荡时,固定配比关系不能保证;当比值控制系统通过计算求得比值系数1K >' 时,能否仍用乘法器组成比值控制为什么能否改变一下系统结构,仍用乘法器构成比值控制答：当比值控制系统通过计算求得比值系数大于1时,不能用乘法器组成比值控制;因为当1K >'时,计算所得的乘法器的一个外加输入电流信号I 0大于20mA,超出乘法器的输入范围;不用改变系统结构,只要调整F 2max 保证K ＇〈1 即可;一比值控制系统用DDZ-III 型乘法器来进行比值运算乘法器输出416)4I )(4I (I 01+--=', 其中I 1与I 0分别为乘法器的两个输入信号,流量用孔板配差压变送器来测量,但没有加开方器,如图所示;已知h /kg 2000F ,h /kg 3600F max 2max 1==,要求：① 画出该比值控制系统方块图;② 如果要求1:2F :F 21=,应如何设置乘法器的设置值0I解：①方框图如下：0I1I 2F - 2I1F② 乘法器 控制器 调节阀测量变送器2测量变送器1 流量对象 21221max 2max 1213600()()0.8122000F K F F K K F =='==⨯=，由于流量用孔板配差压变送器，没加开方器，所以12I I =‘系统稳定时： 2111'1004444(4)(4)44,0.811616I I K I I I I I I K --==-----'=+⇒==‘’0164160.81416.96I K mA'=+=⨯+=某化学反应过程要求参与反应的A 、B 两物料保持5.2:4F :F B A =的比例,两物料的最大流量h m F h m F B A /290,/6253max 3max ==;通过观察发现A 、B 两物料流量因管线压力波动而经常变化;根据上述情况,要求：① 设计一个比较合适的比值控制系统;② 计算该比值系统的比值系数K ';③ 在该比值系统中,比值系数应设置于何处 设置值应该是多少假定采用DDZ-III 型仪表;④ 选择该比值控制系统控制阀的开闭形式及控制器的正、反作用;解：①系统设计如下：②81.1)29062545.2()F F K (K 22max B max A =⨯==' ③1K ≤',所以要将max B F 调大;所以 625.39062545.2KF F Amxa max B =⨯=≥取450max =B F 75.0)45062545.2()(22max max =⨯=='B A F F K K 比值系数K ＇通过I 0设置,mA K I 164160=+'=④选择A 阀为气开阀,主对象为正环节,测量变送为正环节,则主调节器为反作用;选取B 阀为气开阀,副对象为正环节,测量变送为正环节,则副调节器为反作用;在硝酸生产过程中有一氧化工序,其任务是将氨氧化成一氧化氮;为了提高氧化率,要求维持氨与氧的比例为2：1;该比值控制系统采用如图所示的结构形式;已知h /m 5000F ,h /m 12000F 3max 3max ==氧氨;试求比值系数K ’= 如果上述比值控制用DDZ-II 型仪表来实现,比值系数的设置0I 应该是多少解：12.150001200021F F K K max max≥=⨯=='氧氨 调整副流量的测量上限,使K ＜1’取8.0='K ,则7500max =氧F 即可;对于DDZ-II,mA K I 88.010100=⨯='=有一个比值控制系统如图所示;图中k 为一系数;若已知k=2,h /kg 1000F ,h /kg 300F max B max A ==,试求？K =' K=解：211='==K k I I A B 21)1000300K ()F F K(K 22max B max A ===' 36.2K =⇒一双闭环比值控制系统如图所示;其比值用DDZ-III 型乘法器来实现;已知h /kg 4000F ,h /kg 7000F max 2max 1==;要求：① 画出该系统方块图;② 若已知mA 18I 0=求该比值系统的比值K= 比值系数？K =' ③ 待该比值系统稳定时,测m A 10I 1=,试计算此时2I =解：①②12I I =‘系统稳定时： 2111'1004444(4)(4)44,1616I I K I I I I I I K --==-----'=+⇒=‘’③ 001max 2max 2max 1max 164, 18140.875160.8754000170002I K I mA K F K K F F K K F '=+='⇒=='=⨯'===212144(4)40.875(104)49.25I K I I K I mA -'=-'=-+=⨯-+=。
