动力与电气工程：电气测试技术四1、填空题测量频率有很多种方法，现在除精密测量外，不论是工频还是高频，基本上都使用数字频率计。
数字频率计测量范围可达1GHZ，它具有（）、读数方便、价格便宜、生产工艺简单、整机（江南博哥）体积小的特点。
正确答案：测量速度快2、填空题电流互感器二次回路不能（）运行；电压互感器二次回路不能（）运行。
正确答案：开路;短路3、问答题万用表使用方法正确答案：①使用前的准备。
调整零点；②电流的测量。
电表必须按照电路的极性正确地串联在电路中，选择开关旋在“mA．”或“μA．”相应的量程上。
将表笔串接在被测电路中进行测量。
在仪表串联到回路之前应将回路中电源关闭。
③电压的测量。
红黑表笔分别插入＋、－插座内，将选择开关旋到电压挡（V）相应的量程上。
将选择开关旋至电压挡相应的量程进行测量。
④电阻的测量。
红黑表笔分别插入＋、－插座内，将选择开关旋在“Ω”挡的适当量程上，首先进行欧姆调零，即将两根表笔短接，调整欧姆调零旋钮，使指针对准欧姆刻度0位置上，每换一次量程，都需要重新进行欧姆调零。
测量电阻时，被测电阻器不能处在带电状态。
4、问答题请将模拟指示仪表按不同方式进行分类。
正确答案：模拟指示仪表按读数装置的结构方式不同，可以分为指针式、光指示式、振簧式、数字转盘式（如电能表）等；按工作原理分类，可以分为磁电系、电磁系、电动系、感应系、静电系、振簧系等；按被测对象分类，可分为交直流电压表、电流表、功率表、电能表、频率表、相位表等；按外壳防护性能分类，可分为普通、防尘、防溅、防水、水密、气密、隔爆等；按使用方式分类，可分为固定安装式、可携式等；按准确度等级分类，可分为0.1、0.2、0.5、1.0、1.5、2.5、5.0七个等级。
5、填空题测量精度分为：正确度、精密度、准确度。
在误差理论中，（）表征系统误差的大小程度，（）表征随机误差的大小程度，（）表征系统误差和随机误差的综合结果正确答案：正确度;精密度;准确度6、问答题为何电压互感器在运行时二次绕组严禁短路？正确答案：电压互感器在运行时二次绕组短路将因为短路电流过大烧毁电压互感器。

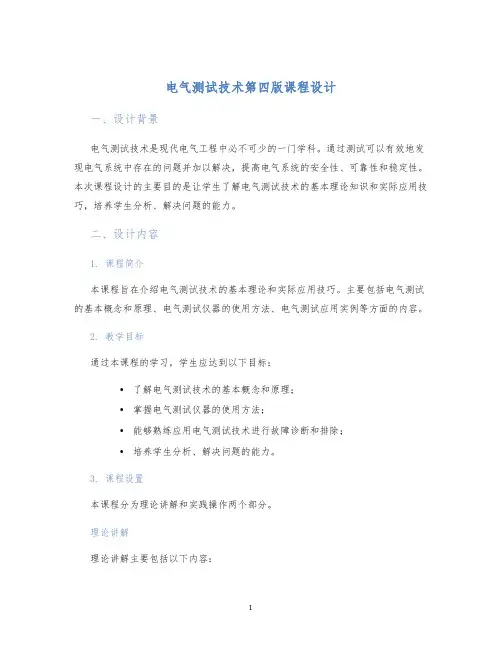

电气测试技术第四版课程设计一、设计背景电气测试技术是现代电气工程中必不可少的一门学科。
通过测试可以有效地发现电气系统中存在的问题并加以解决，提高电气系统的安全性、可靠性和稳定性。
本次课程设计的主要目的是让学生了解电气测试技术的基本理论知识和实际应用技巧，培养学生分析、解决问题的能力。
二、设计内容1. 课程简介本课程旨在介绍电气测试技术的基本理论和实际应用技巧。
主要包括电气测试的基本概念和原理、电气测试仪器的使用方法、电气测试应用实例等方面的内容。
2. 教学目标通过本课程的学习，学生应达到以下目标：•了解电气测试技术的基本概念和原理；•掌握电气测试仪器的使用方法；•能够熟练应用电气测试技术进行故障诊断和排除；•培养学生分析、解决问题的能力。
3. 课程设置本课程分为理论讲解和实践操作两个部分。
理论讲解理论讲解主要包括以下内容：1.电气测试的基本概念和原理；2.电气测试仪器的种类和使用方法；3.电气测试的应用场景和实际案例。
实践操作实践操作主要包括以下内容：1.对电气系统进行测试；2.分析测试结果；3.处理和解决测试中出现的问题。
4. 教学方法本课程采用理论教学与实践操作相结合的教学方法，通过讲解、演示和实际操作的方式，让学生更好地掌握电气测试技术的基本理论和实际应用技巧。
5. 考核方法本课程考核包括实验报告和成果展示两个环节。
实验报告学生需要根据实际操作情况，撰写实验报告，说明测试过程、测试结果及处理方法，报告内容应包括以下要点：1.实验目的和原理；2.实验步骤和操作方法；3.实验结果和分析；4.实验感想和总结。
成果展示学生需要在班级内进行成果展示，陈述自己实际操作时的难点和解决方法，展示测试结果及分析对于电气系统安全的作用。
三、教学资源教学资源主要包括以下方面：1. 仪器设备本次课程所需的仪器设备包括数字万用表、示波器、接地电阻测试仪、电流表等。
2. 实验器材本次课程所需的实验器材包括继电器、电阻、电容、电感等。

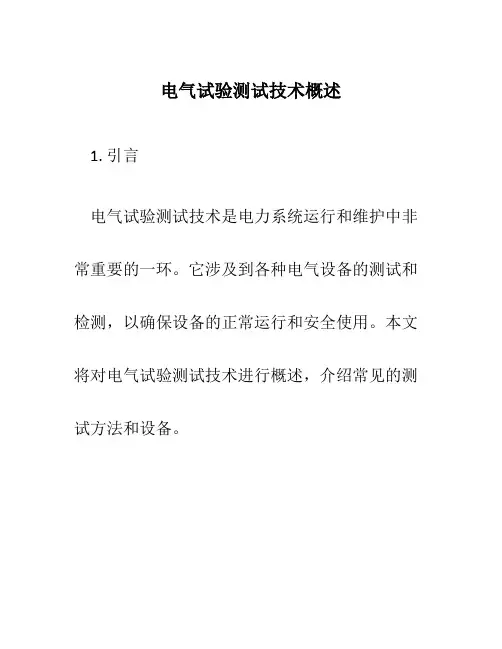

电气试验测试技术概述1. 引言电气试验测试技术是电力系统运行和维护中非常重要的一环。
它涉及到各种电气设备的测试和检测，以确保设备的正常运行和安全使用。
本文将对电气试验测试技术进行概述，介绍常见的测试方法和设备。
2. 电气试验测试方法电气试验测试方法涵盖了多个方面，包括高压试验、绝缘试验、故障检测和状态评估等。
以下是常见的几种测试方法：2.1 高压试验高压试验是指在正常操作条件下对电气设备进行高压测试，以检测设备的绝缘性能和耐受能力。
常见的高压试验包括直流高压试验和交流高压试验。
直流高压试验是将直流高压加到设备上，并进行一段时间的测试。
这项测试主要用于测试绝缘强度和大气绝缘设备的泄漏电流。
交流高压试验是将交流高压加到设备上，并进行一段时间的测试。
这项测试主要用于测试设备的绝缘耐压试验。
2.2 绝缘试验绝缘试验主要用于测试设备的绝缘性能。
常见的绝缘试验包括绝缘电阻测试和介质损耗测试。
绝缘电阻测试是通过测量设备绝缘电阻的大小来评估设备的绝缘状态。
通常使用绝缘电阻测试仪进行测试。
介质损耗测试是通过测量设备绝缘材料的损耗因素，来评估设备的绝缘性能。
常用的测量方法包括介质损耗角测试和介质损耗测量。
2.3 故障检测故障检测是指对设备进行故障诊断和故障定位，以便及时修复设备并提升电力系统的可靠性。
常见的故障检测方法包括故障录波分析和故障示波器。
故障录波分析是通过记录电气系统中的故障波形，并对波形进行分析，以确定故障的类型和位置。
故障示波器是一种用于捕捉瞬态信号的设备，可以实时显示和记录电气系统中的故障信号，以帮助诊断和定位故障。
2.4 状态评估状态评估是指对设备运行状态进行评估和监测，以便及时采取维护和修复措施，保障设备的长期可靠运行。
常见的状态评估方法包括红外热像仪和振动分析。
红外热像仪可以检测设备表面的温度分布，以识别设备的过热等异常情况。
振动分析是通过监测设备的振动情况，来评估设备的机械状态。
通过分析振动信号的频率和振幅，可以判断设备是否存在故障。

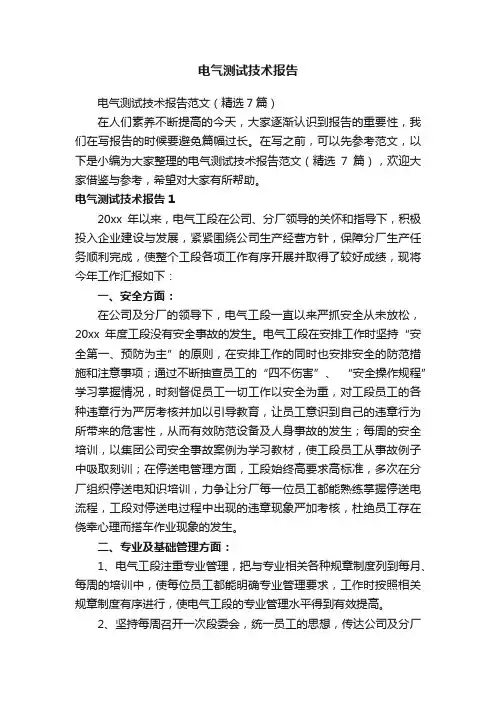

电气测试技术报告电气测试技术报告范文（精选7篇）在人们素养不断提高的今天，大家逐渐认识到报告的重要性，我们在写报告的时候要避免篇幅过长。
在写之前，可以先参考范文，以下是小编为大家整理的电气测试技术报告范文（精选7篇），欢迎大家借鉴与参考，希望对大家有所帮助。
电气测试技术报告120xx年以来，电气工段在公司、分厂领导的关怀和指导下，积极投入企业建设与发展，紧紧围绕公司生产经营方针，保障分厂生产任务顺利完成，使整个工段各项工作有序开展并取得了较好成绩，现将今年工作汇报如下：一、安全方面：在公司及分厂的领导下，电气工段一直以来严抓安全从未放松，20xx年度工段没有安全事故的发生。
电气工段在安排工作时坚持“安全第一、预防为主”的原则，在安排工作的同时也安排安全的防范措施和注意事项；通过不断抽查员工的“四不伤害”、“安全操作规程”学习掌握情况，时刻督促员工一切工作以安全为重，对工段员工的各种违章行为严厉考核并加以引导教育，让员工意识到自己的违章行为所带来的危害性，从而有效防范设备及人身事故的发生；每周的安全培训，以集团公司安全事故案例为学习教材，使工段员工从事故例子中吸取刻训；在停送电管理方面，工段始终高要求高标准，多次在分厂组织停送电知识培训，力争让分厂每一位员工都能熟练掌握停送电流程，工段对停送电过程中出现的违章现象严加考核，杜绝员工存在侥幸心理而搭车作业现象的发生。
二、专业及基础管理方面：1、电气工段注重专业管理，把与专业相关各种规章制度列到每月、每周的培训中，使每位员工都能明确专业管理要求，工作时按照相关规章制度有序进行，使电气工段的专业管理水平得到有效提高。
2、坚持每周召开一次段委会，统一员工的思想，传达公司及分厂最新的动态和任务指示，对工段近期存在的问题及下一步需要改进的地方进行宣贯，并通过与员工的交流，听取他们的建议，及时掌握工段员工的思想动态，完善工段的管理，将不合理的地方改正。
3、20xx这一年间，电气工段人员新进人员较多，通过调整班组的人员配臵，将部分老师傅调出来上白班，指导领新进人员的学习，讲解电气图纸资料，介绍现场设备等，起到以点带面的效果；并进行不定期的测试，测试的成绩作为定岗前的工作能力参考，来评定人员的专业技能，并将与其的能力系数对应；利用“两考一评”对技能差、工作责任心不强的员工进行淘汰，增强员工紧迫感，提高员工的自觉性和队伍的战斗力；在人员组织上，根据个人的技能掌握情况，通过对班组的人员进行调整，均衡各班组的技术力量。

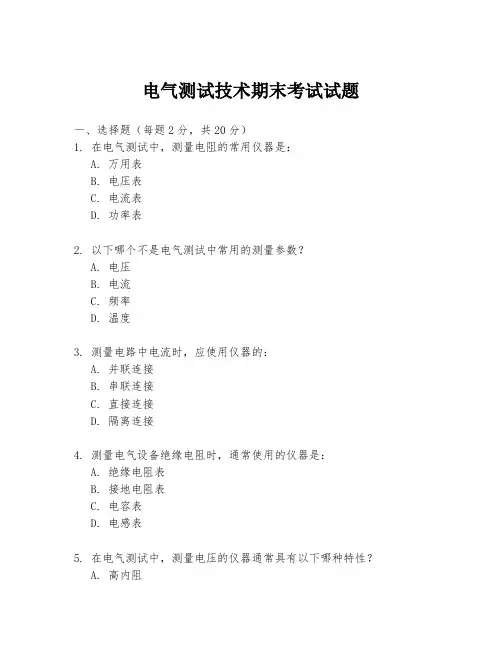

电气测试技术期末考试试题一、选择题（每题2分，共20分）1. 在电气测试中，测量电阻的常用仪器是：A. 万用表B. 电压表C. 电流表D. 功率表2. 以下哪个不是电气测试中常用的测量参数？A. 电压B. 电流C. 频率D. 温度3. 测量电路中电流时，应使用仪器的：A. 并联连接B. 串联连接C. 直接连接D. 隔离连接4. 测量电气设备绝缘电阻时，通常使用的仪器是：A. 绝缘电阻表B. 接地电阻表C. 电容表D. 电感表5. 在电气测试中，测量电压的仪器通常具有以下哪种特性？A. 高内阻B. 低内阻C. 可变内阻D. 无内阻二、判断题（每题1分，共10分）6. 电气测试中，所有测量仪器都必须进行校准。
（）7. 电流表的内阻越小越好，以减少测量误差。
（）8. 测量电气设备时，可以不考虑环境温度对测量结果的影响。
（）9. 电气测试中的接地电阻应尽可能小，以保证设备安全。
（）10. 测量电气设备时，测量点的选择对测量结果没有影响。
（）三、简答题（每题5分，共20分）11. 简述电气测试中测量电流的基本原理。
12. 说明电气测试中如何确定测量仪器的量程。
13. 描述电气测试中测量电压时应注意的安全事项。
14. 解释电气测试中使用绝缘电阻表测量绝缘电阻的目的和意义。
四、计算题（每题10分，共20分）15. 已知某电阻器的额定电压为220V，额定功率为100W，请计算其电阻值。
16. 假设有一电路，其总电阻为10Ω，通过电流为5A，求该电路的总电压。
五、案例分析题（每题15分，共30分）17. 某工厂的电动机在运行过程中突然停止工作，但供电正常。
请列出可能的原因，并提出相应的检测步骤。
18. 描述在进行大型变压器的绝缘电阻测试时，应采取的测试方法和注意事项。
六、论述题（每题10分）19. 论述电气测试技术在现代电力系统维护中的重要性及其应用。
七、实验操作题（每题10分）20. 描述使用万用表测量电阻的步骤，并说明在测量过程中应注意的事项。

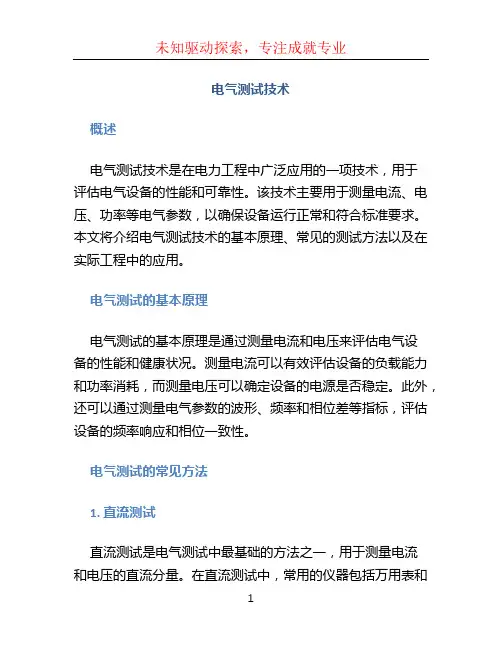

电气测试技术概述电气测试技术是在电力工程中广泛应用的一项技术，用于评估电气设备的性能和可靠性。
该技术主要用于测量电流、电压、功率等电气参数，以确保设备运行正常和符合标准要求。
本文将介绍电气测试技术的基本原理、常见的测试方法以及在实际工程中的应用。
电气测试的基本原理电气测试的基本原理是通过测量电流和电压来评估电气设备的性能和健康状况。
测量电流可以有效评估设备的负载能力和功率消耗，而测量电压可以确定设备的电源是否稳定。
此外，还可以通过测量电气参数的波形、频率和相位差等指标，评估设备的频率响应和相位一致性。
电气测试的常见方法1. 直流测试直流测试是电气测试中最基础的方法之一，用于测量电流和电压的直流分量。
在直流测试中，常用的仪器包括万用表和电压表，可以直接连接到电路中进行测量。
直流测试主要用于评估设备的稳定性和负载能力。
2. 交流测试交流测试是电气测试中最常用的方法之一，用于测量电流和电压的交流分量。
在交流测试中，常用的仪器包括示波器和功率分析仪，可以测量电路中的波形、频率和相位差等参数。
交流测试主要用于评估设备的频率响应和相位一致性。
3. 绝缘测试绝缘测试是一种特殊的电气测试方法，用于评估电器设备的绝缘强度。
在绝缘测试中，常用的仪器为绝缘电阻测试仪，通过施加高电压来测量电器设备的绝缘电阻。
绝缘测试主要用于评估设备的绝缘性能和安全性。
4. 故障分析故障分析是电气测试中的重要环节之一，用于定位和排除设备中的故障。
在故障分析中，常用的方法包括带电检测、电压降检测和电流变化检测等，可以帮助工程师快速定位故障点并采取相应的修复措施。
电气测试在实际工程中的应用电气测试技术广泛应用于各个领域的电力工程中，包括电力输配电系统、机电设备、电动机和发电机等。
下面以电力输电系统为例，介绍电气测试在实际工程中的应用。
1. 输电线路测试输电线路是电力输配电系统的重要组成部分，因此对其进行定期的电气测试至关重要。
在输电线路测试中，可以通过测量线路的电阻、电容和电感来评估其电气特性和状态。

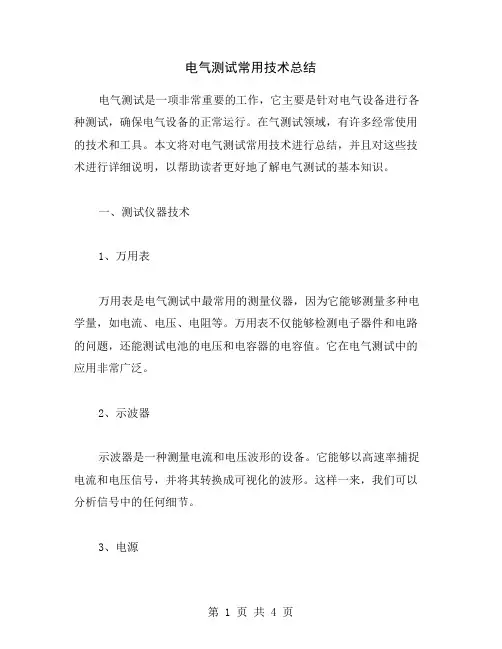

电气测试常用技术总结电气测试是一项非常重要的工作，它主要是针对电气设备进行各种测试，确保电气设备的正常运行。
在气测试领域，有许多经常使用的技术和工具。
本文将对电气测试常用技术进行总结，并且对这些技术进行详细说明，以帮助读者更好地了解电气测试的基本知识。
一、测试仪器技术1、万用表万用表是电气测试中最常用的测量仪器，因为它能够测量多种电学量，如电流、电压、电阻等。
万用表不仅能够检测电子器件和电路的问题，还能测试电池的电压和电容器的电容值。
它在电气测试中的应用非常广泛。
2、示波器示波器是一种测量电流和电压波形的设备。
它能够以高速率捕捉电流和电压信号，并将其转换成可视化的波形。
这样一来，我们可以分析信号中的任何细节。
3、电源电源是一个为电气设备提供电力的设备。
它能够将交流电转换为直流，并提供稳定的电压和电流。
在电气测试中，我们常常需要一个电源来测试电路的电压和电流。
4、频谱分析仪频谱分析仪是一种可以测量频率和幅度的设备。
它可以将信号分解成频率分量，并显示各个频率的幅度大小。
这有助于我们分析信号，并了解信号的频率特性。
5、信号发生器信号发生器是一个可以产生各种波形的设备。
它可以产生正弦波、方波、三角波等。
通过改变波形参数，我们可以模拟各种信号，并测试电路的响应。
二、测试技术1、电阻测试电阻测试是电气测试中最基本的测试之一。
它通过测量电路中的电阻值来检测电路的问题。
我们可以使用万用表或LCR表来测试电阻值，以确保电路中没有短路或开路。
2、绝缘测试绝缘测试是一个用于检测电气设备绝缘性能的测试。
我们可以使用绝缘电阻测量仪来测试电气设备的绝缘电阻。
这可以确保电气设备的安全性，并防止电气事故的发生。
3、电源测试电源测试是用于测试电源的电压和电流值的测试。
我们可以使用万用表或电压表等工具来测试电源输出的电压和电流值。
这有助于我们了解电源的性能，并为电路的正常运行提供保证。
4、地线测试地线测试是用于检测电气设备接地性能的测试。
