《电气测试技术》-复习

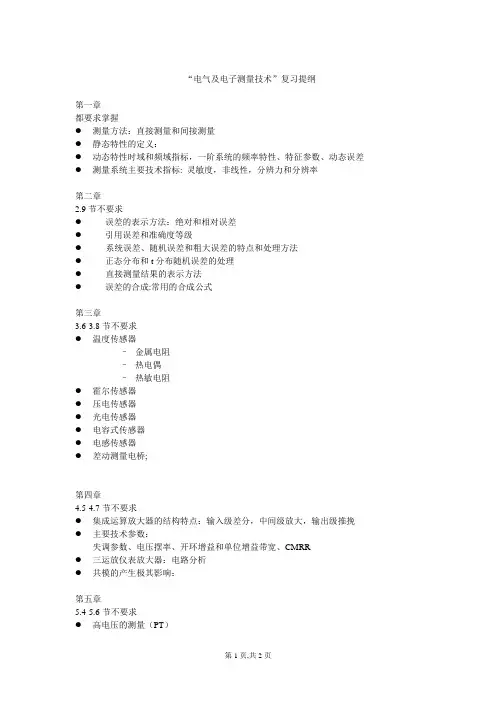

“电气及电子测量技术”复习提纲
第一章
都要求掌握
●测量方法：直接测量和间接测量
●静态特性的定义：
●动态特性时域和频域指标，一阶系统的频率特性、特征参数、动态误差●测量系统主要技术指标: 灵敏度，非线性，分辨力和分辨率
第二章
2.9节不要求
●误差的表示方法：绝对和相对误差
●引用误差和准确度等级
●系统误差、随机误差和粗大误差的特点和处理方法
●正态分布和t分布随机误差的处理
●直接测量结果的表示方法
●误差的合成:常用的合成公式
第三章
3.6-3.8节不要求
●温度传感器
–金属电阻
–热电偶
–热敏电阻
●霍尔传感器
●压电传感器
●光电传感器
●电容式传感器
●电感传感器
●差动测量电桥;
第四章
4.5-4.7节不要求
●集成运算放大器的结构特点：输入级差分，中间级放大，输出级推挽●主要技术参数：
失调参数、电压摆率、开环增益和单位增益带宽、CMRR
●三运放仪表放大器：电路分析
●共模的产生极其影响：
第五章
5.4-5.6节不要求
●高电压的测量（PT）
●大电流的测量（CT、rogowski线圈）
●传统指针式仪表（磁电式、电磁式和电动式）：电磁机构、刻度特性
●功率的测量：原理及接线
第六章
已做试验。

考试不要求
第七章
不要求
第八章
●电磁干扰三要素：针对电气测量中出现的典型干扰模式，分别说明三要素●电容耦合及对策
●磁场耦合及对策。

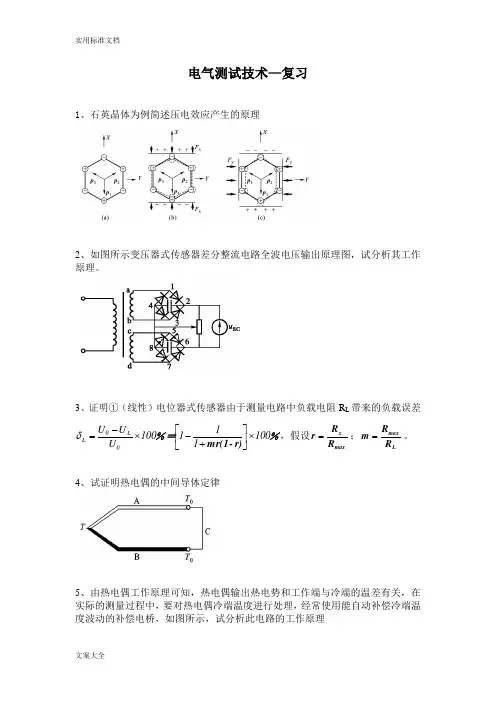

电气测试技术—复习1、石英晶体为例简述压电效应产生的原理2、如图所示变压器式传感器差分整流电路全波电压输出原理图，试分析其工作原理。

3、证明①（线性）电位器式传感器由于测量电路中负载电阻R L 带来的负载误差％％＝100111100U U U 0L 0L ⨯⎥⎦⎤⎢⎣⎡+-⨯-=r)-mr(1δ，假设max x R R r =；L max R R m =。

4、试证明热电偶的中间导体定律5、由热电偶工作原理可知，热电偶输出热电势和工作端与冷端的温差有关，在实际的测量过程中，要对热电偶冷端温度进行处理，经常使用能自动补偿冷端温度波动的补偿电桥，如图所示，试分析此电路的工作原理6、测得某检测装置的一组输入输出数据如下：X 0.9 2.5 3.3 4.5 5.7 6.7Y 1.1 1.6 2.6 3.2 4.0 5.0试用最小二乘法拟合直线，求其线性度和灵敏度7、霍尔元件采用分流电阻法的温度补偿电路，如图所示。

试详细推导和分析分流电阻法。

8、采用四片相同的金属丝应变片（K=2），将其贴在实心圆柱形测力弹性元件上。

力F＝1000kg。

圆柱断面半径r=1cm，E=2×107N/cm2,μ=0.3。

求：（1）画出应变片在圆柱上贴粘位置和相应测量桥路原理图；（2）各应变片的应变 的值，电阻相对变化量；（3）若U=6V，桥路输出电压U0；（4）此种测量方式能否补偿环境温度的影响，说明理由。

可以补偿温度误差。

－－＋－）（＝－－＝＝－＝－＝＝＝）（示。

）按题意可知，如图所（解：－－－－)4(mV 22.1U )R RR R (21U )R R R R R R R R (41U 31094.0k R R R R 1012.3k R R R R 1047.0SEF1056.110218.91000SE F 21221144332211042442241331144247231===⨯==⨯==⨯⨯=⨯⨯⨯⨯=∆∆∆∆∆∆ε∆∆ε∆∆μεεπεε9、一台变间隙式平板电容传感器，其极板直径D=8mm ，极板间初始间距d 0=1mm.，极板间介质为空气，其介电常数ε0=8.85×10-12F/m 。

电气测试技术期末考试试题一、选择题（每题2分，共20分）1. 在电气测试中，测量电阻的常用仪器是：A. 万用表B. 电压表C. 电流表D. 功率表2. 以下哪个不是电气测试中常用的测量参数？A. 电压B. 电流C. 频率D. 温度3. 测量电路中电流时，应使用仪器的：A. 并联连接B. 串联连接C. 直接连接D. 隔离连接4. 测量电气设备绝缘电阻时，通常使用的仪器是：A. 绝缘电阻表B. 接地电阻表C. 电容表D. 电感表5. 在电气测试中，测量电压的仪器通常具有以下哪种特性？A. 高内阻B. 低内阻C. 可变内阻D. 无内阻二、判断题（每题1分，共10分）6. 电气测试中，所有测量仪器都必须进行校准。

（）7. 电流表的内阻越小越好，以减少测量误差。

（）8. 测量电气设备时，可以不考虑环境温度对测量结果的影响。

（）9. 电气测试中的接地电阻应尽可能小，以保证设备安全。

（）10. 测量电气设备时，测量点的选择对测量结果没有影响。

（）三、简答题（每题5分，共20分）11. 简述电气测试中测量电流的基本原理。

12. 说明电气测试中如何确定测量仪器的量程。

13. 描述电气测试中测量电压时应注意的安全事项。

14. 解释电气测试中使用绝缘电阻表测量绝缘电阻的目的和意义。

四、计算题（每题10分，共20分）15. 已知某电阻器的额定电压为220V，额定功率为100W，请计算其电阻值。

16. 假设有一电路，其总电阻为10Ω，通过电流为5A，求该电路的总电压。

五、案例分析题（每题15分，共30分）17. 某工厂的电动机在运行过程中突然停止工作，但供电正常。

请列出可能的原因，并提出相应的检测步骤。

18. 描述在进行大型变压器的绝缘电阻测试时，应采取的测试方法和注意事项。

六、论述题（每题10分）19. 论述电气测试技术在现代电力系统维护中的重要性及其应用。

七、实验操作题（每题10分）20. 描述使用万用表测量电阻的步骤，并说明在测量过程中应注意的事项。

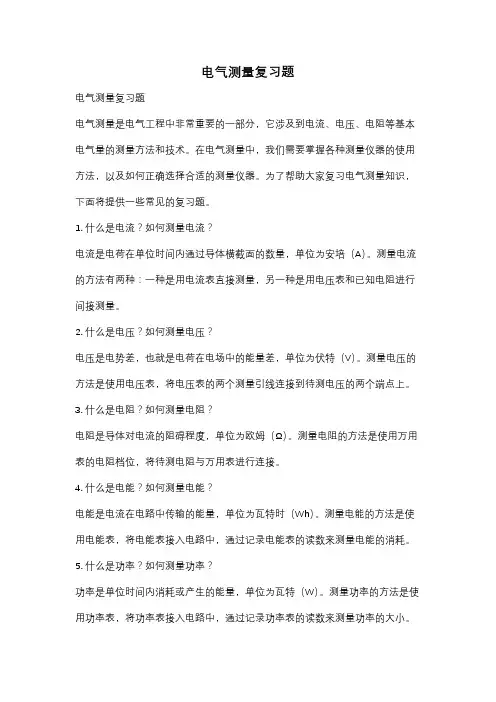

电气测量复习题电气测量复习题电气测量是电气工程中非常重要的一部分，它涉及到电流、电压、电阻等基本电气量的测量方法和技术。

在电气测量中，我们需要掌握各种测量仪器的使用方法，以及如何正确选择合适的测量仪器。

为了帮助大家复习电气测量知识，下面将提供一些常见的复习题。

1. 什么是电流？如何测量电流？电流是电荷在单位时间内通过导体横截面的数量，单位为安培（A）。

测量电流的方法有两种：一种是用电流表直接测量，另一种是用电压表和已知电阻进行间接测量。

2. 什么是电压？如何测量电压？电压是电势差，也就是电荷在电场中的能量差，单位为伏特（V）。

测量电压的方法是使用电压表，将电压表的两个测量引线连接到待测电压的两个端点上。

3. 什么是电阻？如何测量电阻？电阻是导体对电流的阻碍程度，单位为欧姆（Ω）。

测量电阻的方法是使用万用表的电阻档位，将待测电阻与万用表进行连接。

4. 什么是电能？如何测量电能？电能是电流在电路中传输的能量，单位为瓦特时（Wh）。

测量电能的方法是使用电能表，将电能表接入电路中，通过记录电能表的读数来测量电能的消耗。

5. 什么是功率？如何测量功率？功率是单位时间内消耗或产生的能量，单位为瓦特（W）。

测量功率的方法是使用功率表，将功率表接入电路中，通过记录功率表的读数来测量功率的大小。

6. 什么是频率？如何测量频率？频率是单位时间内周期性事件发生的次数，单位为赫兹（Hz）。

测量频率的方法是使用频率计，将频率计接入待测信号的电路中，通过读取频率计的显示来测量频率的大小。

7. 什么是电容？如何测量电容？电容是导体中储存电荷的能力，单位为法拉（F）。

测量电容的方法是使用电容计，将电容计与待测电容进行连接，通过读取电容计的显示来测量电容的大小。

8. 什么是电感？如何测量电感？电感是导体中储存磁场能量的能力，单位为亨利（H）。

测量电感的方法是使用电感表，将电感表与待测电感进行连接，通过读取电感表的显示来测量电感的大小。

电气测试技术试题及答案一、选择题（每题2分，共10分）1. 电气测试技术中，以下哪个设备用于测量电阻值？A. 万用表B. 示波器C. 电流表D. 电压表答案：A2. 在电气测试中，绝缘电阻的单位是：A. 欧姆B. 伏特C. 法拉D. 欧姆·米答案：D3. 以下哪个参数不是电气测试中常见的测试参数？A. 电流B. 电压C. 频率D. 重量答案：D4. 电气测试中，使用示波器的主要目的是什么？A. 测量电阻B. 测量电压C. 观察波形D. 测量电流答案：C5. 电气测试时，测量设备应满足的基本要求是：A. 精确度高B. 响应速度快C. 价格低廉D. 易于操作答案：A二、填空题（每题2分，共10分）1. 在电气测试中，________是用来测量电路中电流大小的仪器。

答案：电流表2. 电气测试中，测量电压的仪器称为________。

答案：电压表3. 电气测试技术中，________是用来测量电路中电阻大小的仪器。

答案：欧姆表4. 电气测试中，________是用来测量电路中电压大小的仪器。

答案：电压表5. 电气测试中，________是用来测量电路中电流大小的仪器。

答案：电流表三、简答题（每题5分，共20分）1. 简述电气测试技术中，使用万用表的注意事项。

答案：使用万用表时，需要注意选择合适的量程，避免超出量程造成损坏；确保表笔接触良好；在测量电压时，确保电路处于断电状态，以保证安全。

2. 描述电气测试中，绝缘电阻测试的重要性。

答案：绝缘电阻测试是评估电气设备绝缘性能的重要手段，可以检测出绝缘材料的老化、损伤或缺陷，预防电气故障和安全事故的发生。

3. 说明电气测试中，示波器的作用。

答案：示波器在电气测试中用于观察和分析电信号的波形，可以测量信号的频率、幅度、周期、相位等参数，对于信号分析和故障诊断具有重要作用。

4. 阐述电气测试中，接地电阻测试的意义。

答案：接地电阻测试是确保电气系统安全的重要测试项目，通过测量接地电阻值，可以评估接地系统的效能，确保在发生故障时，能够迅速安全地将电流导入大地，防止触电事故。

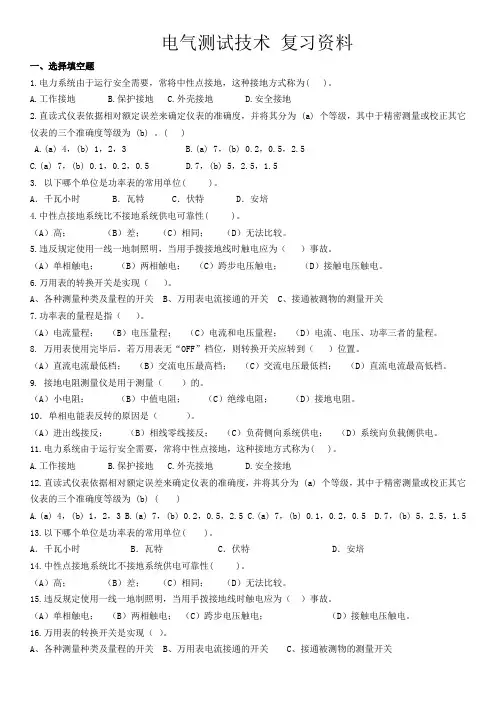

电气测试技术复习资料一、选择填空题1.电力系统由于运行安全需要，常将中性点接地，这种接地方式称为( )。

A.工作接地B.保护接地C.外壳接地D.安全接地2.直读式仪表依据相对额定误差来确定仪表的准确度，并将其分为 (a) 个等级，其中于精密测量或校正其它仪表的三个准确度等级为 (b) 。

( )A.(a) 4，(b) 1，2，3B.(a) 7，(b) 0.2，0.5，2.5C.(a) 7，(b) 0.1，0.2，0.5D.7，(b) 5，2.5，1.53. 以下哪个单位是功率表的常用单位( )。

A．千瓦小时 B．瓦特C．伏特 D．安培4.中性点接地系统比不接地系统供电可靠性( )。

（A）高；（B）差；（C）相同；（D）无法比较。

5.违反规定使用一线一地制照明，当用手拨接地线时触电应为（）事故。

（A）单相触电；（B）两相触电；（C）跨步电压触电；（D）接触电压触电。

6.万用表的转换开关是实现（）。

A、各种测量种类及量程的开关B、万用表电流接通的开关C、接通被测物的测量开关7.功率表的量程是指（）。

（A）电流量程；（B）电压量程；（C）电流和电压量程；（D）电流、电压、功率三者的量程。

8. 万用表使用完毕后，若万用表无“OFF”档位，则转换开关应转到（）位置。

（A）直流电流最低档；（B）交流电压最高档；（C）交流电压最低档；（D）直流电流最高低档。

9. 接地电阻测量仪是用于测量（）的。

（A）小电阻；（B）中值电阻；（C）绝缘电阻；（D）接地电阻。

10．单相电能表反转的原因是（）。

（A）进出线接反；（B）相线零线接反；（C）负荷侧向系统供电；（D）系统向负载侧供电。

11.电力系统由于运行安全需要，常将中性点接地，这种接地方式称为( )。

A.工作接地B.保护接地C.外壳接地D.安全接地12.直读式仪表依据相对额定误差来确定仪表的准确度，并将其分为 (a) 个等级，其中于精密测量或校正其它仪表的三个准确度等级为 (b) ( )A.(a) 4，(b) 1，2，3B.(a) 7，(b) 0.2，0.5，2.5C.(a) 7，(b) 0.1，0.2，0.5D.7，(b) 5，2.5，1.513.以下哪个单位是功率表的常用单位( )。

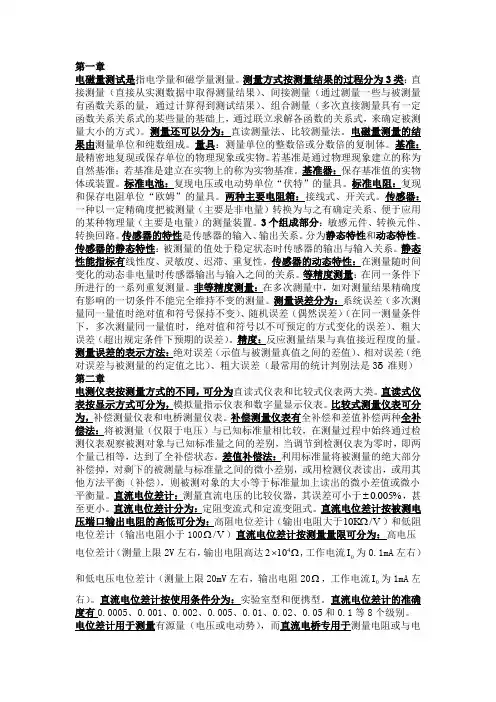

第一章 电磁量测试是指电学量和磁学量测量。

测量方式按测量结果的过程分为3类：直接测量（直接从实测数据中取得测量结果）、间接测量（通过测量一些与被测量有函数关系的量，通过计算得到测试结果）、组合测量（多次直接测量具有一定函数关系关系式的某些量的基础上，通过联立求解各函数的关系式，来确定被测量大小的方式）。

测量还可以分为：直读测量法、比较测量法。

电磁量测量的结果由测量单位和纯数组成。

量具：测量单位的整数倍或分数倍的复制体。

基准：最精密地复现或保存单位的物理现象或实物。

若基准是通过物理现象建立的称为自然基准；若基准是建立在实物上的称为实物基准。

基准器：保存基准值的实物体或装置。

标准电池：复现电压或电动势单位“伏特”的量具。

标准电阻：复现和保存电阻单位“欧姆”的量具。

两种主要电阻箱：接线式、开关式。

传感器：一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。

3个组成部分：敏感元件、转换元件、转换回路。

传感器的特性是传感器的输入、输出关系。

分为静态特性和动态特性。

传感器的静态特性：被测量的值处于稳定状态时传感器的输出与输入关系。

静态性能指标有线性度、灵敏度、迟滞、重复性。

传感器的动态特性：在测量随时间变化的动态非电量时传感器输出与输入之间的关系。

等精度测量：在同一条件下所进行的一系列重复测量。

非等精度测量：在多次测量中，如对测量结果精确度有影响的一切条件不能完全维持不变的测量。

测量误差分为：系统误差（多次测量同一量值时绝对值和符号保持不变）、随机误差（偶然误差）（在同一测量条件下，多次测量同一量值时，绝对值和符号以不可预定的方式变化的误差）、粗大误差（超出规定条件下预期的误差）。

精度：反应测量结果与真值接近程度的量。

测量误差的表示方法：绝对误差（示值与被测量真值之间的差值）、相对误差（绝对误差与被测量的约定值之比）、粗大误差（最常用的统计判别法是3δ准则）第二章电测仪表按测量方式的不同，可分为直读式仪表和比较式仪表两大类。

电气测量技术期末复习题HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】《电气测量技术》复习资料一、填空题1.电测量和磁测量统称为电磁测量或电气测量。

2.根据被测量数据取得的途径不同可将测量方式分为直接测量、间接测量和组合测量三类，根据读取数据的方法不同可将测量方法分为直读法和比较法两种。

3.电磁测量用的模拟指示仪表按其结构组成，可划分为测量线路和测量机构两大部分。

4.电磁测量用的数字仪表，其典型结构包括测量线路和模数转换和数字显示等几个部分。

5.A/D 转换器的任务是把模拟量转换为数字量。

6.按照测量误差产生的原因及误差的性质，可以把误差分为系统误差、随机误差和疏忽误差三类。

7.仪表使用时偏离规定的工作条件而造成的误差称为附加误差。

8.由测量人员的粗心疏忽造成的严重歪曲测量结果的误差成为疏忽误差。

9.偶然误差又称为随机误差。

10.用测量值与被测量真值之间的差值所表示的误差称为绝对误差。

11.绝对误差与被测量真值之比称为相对误差。

12.衡量误差对测量结果的影响，通常用相对误差更加确切。

13.以绝对误差与仪表上量限的比值所所表示的误差称为引用误差。

14.最大引用误差可以用来评价仪表性能，实用中就用他表征仪表的准确度等级。

15.随机误差通常呈正态分布，具有有界性、单峰性和对称性三个特性。

16.电动系功率表有两个线圈。

12、用电流表测电流必须将电流表与电路串联。

13、用电压表测电压必须将电压表与电路并联。

14、磁电系仪表广泛地用于直流电流和直流电压的测量。

15、磁电系电压表，要扩大其量程，可以串联一个附加电阻。

16、磁电系电流表，要扩大其量程，就要加接分流器。

数称为电压灵敏度。

17、习惯上常把电压表的V18、由于电动系仪表中没有铁磁性物质，所以不存在磁滞和涡流效应，准确度可达0.5级以上。

17.电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构。

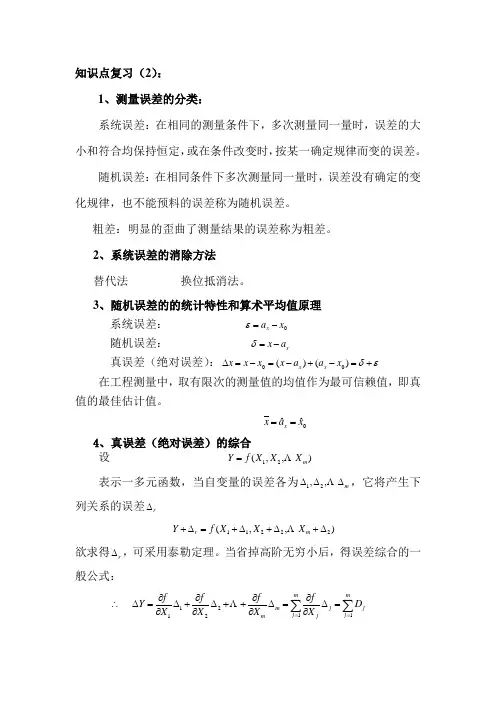

知识点复习（2）：1、测量误差的分类：系统误差：在相同的测量条件下，多次测量同一量时，误差的大小和符合均保持恒定，或在条件改变时，按某一确定规律而变的误差。

随机误差：在相同条件下多次测量同一量时，误差没有确定的变化规律，也不能预料的误差称为随机误差。

粗差：明显的歪曲了测量结果的误差称为粗差。

2、系统误差的消除方法替代法 换位抵消法。

3、随机误差的的统计特性和算术平均值原理系统误差： 0x a x -=ε随机误差： x a x -=δ真误差（绝对误差）：εδ+=-+-=-=∆)()(00x a a x x x x x x在工程测量中，取有限次的测量值的均值作为最可信赖值，即真值的最佳估计值。

0ˆˆx a x == 4、真误差（绝对误差）的综合设 ),,(21m X X X f Y = 表示一多元函数，当自变量的误差各为m ∆∆∆ ,,21，它将产生下列关系的误差r ∆),,(22211∆+∆+∆+=∆+m r X X X f Y欲求得r ∆，可采用泰勒定理。

当省掉高阶无穷小后，得误差综合的一般公式： ∑∑===∆∂∂=∆∂∂++∆∂∂+∆∂∂=∆∴m j j m j j j m m D X f X f X f X f Y 112211∑∑==∆∂∂=∆∂∂=∆=m j j jm j j j Y Y X Inf X f f Y 111γ 5、常见函数的综合和、差函数： m m X A X A X A Y ,2211 +=eg1：串联电路总电阻： R=R1+R2+R3eg2：三相电路总功率：P=P1+P2+P3积、商函数：Am m A X X KX Y 2211=eg1：有功功率：R I P 2=，eg2：用电桥测电阻：21R R R R x =作业：1、标准电阻消耗的功率R I P 2=，若测量电流及电阻的误差分别为 I ∆及P ∆，求测量P 的误差为多少？（求ΔP ，γP ）2、用直流电位差计测量电动势及用直流单电桥测量电阻的误差是多少？（求ΔY ，γY ）3、将电阻R 1与R 2并联，试求总电阻R 的误差为多少？（求ΔR ，γR ）4、阻抗Z=U/I ，求ΔZ ，γZ。

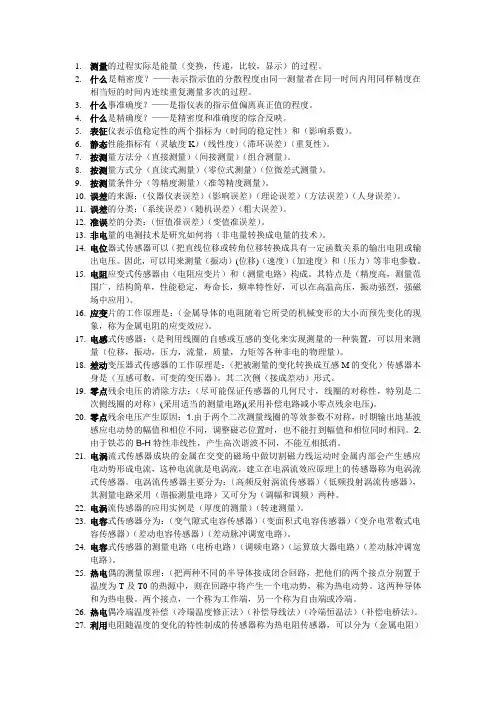

1.测量的过程实际是能量（变换，传递，比较，显示）的过程。

2.什么是精密度？——表示指示值的分散程度由同一测量者在同一时间内用同样精度在相当短的时间内连续重复测量多次的过程。

3.什么事准确度？——是指仪表的指示值偏离真正值的程度。

4.什么是精确度？——是精密度和准确度的综合反映。

5.表征仪表示值稳定性的两个指标为（时间的稳定性）和（影响系数）。

6.静态性能指标有（灵敏度K）（线性度）（滞环误差）（重复性）。

7.按测量方法分（直接测量）（间接测量）（组合测量）。

8.按测量方式分（直读式测量）（零位式测量）（位微差式测量）。

9.按测量条件分（等精度测量）（准等精度测量）。

10.误差的来源：（仪器仪表误差）（影响误差）（理论误差）（方法误差）（人身误差）。

11.误差的分类：（系统误差）（随机误差）（粗大误差）。

12.准误差的分类：（恒值准误差）（变值准误差）。

13.非电量的电测技术是研究如何将（非电量转换成电量的技术）。

14.电位器式传感器可以（把直线位移或转角位移转换成具有一定函数关系的输出电阻或输出电压。

因此，可以用来测量（振动）(位移)（速度）（加速度）和（压力）等非电参数。

15.电阻应变式传感器由（电阻应变片）和（测量电路）构成。

其特点是（精度高，测量范围广，结构简单，性能稳定，寿命长，频率特性好，可以在高温高压，振动强烈，强磁场中应用）。

16.应变片的工作原理是：（金属导体的电阻随着它所受的机械变形的大小而预先变化的现象，称为金属电阻的应变效应）。

17.电感式传感器：（是利用线圈的自感或互感的变化来实现测量的一种装置，可以用来测量（位移，振动，压力，流量，质量，力矩等各种非电的物理量）。

18.差动变压器式传感器的工作原理是：（把被测量的变化转换成互感M的变化）传感器本身是（互感可数，可变的变压器）。

其二次侧（接成差动）形式。

19.零点残余电压的消除方法：（尽可能保证传感器的几何尺寸，线圈的对称性，特别是二次侧线圈的对称）(采用适当的测量电路)(采用补偿电路减小零点残余电压)。

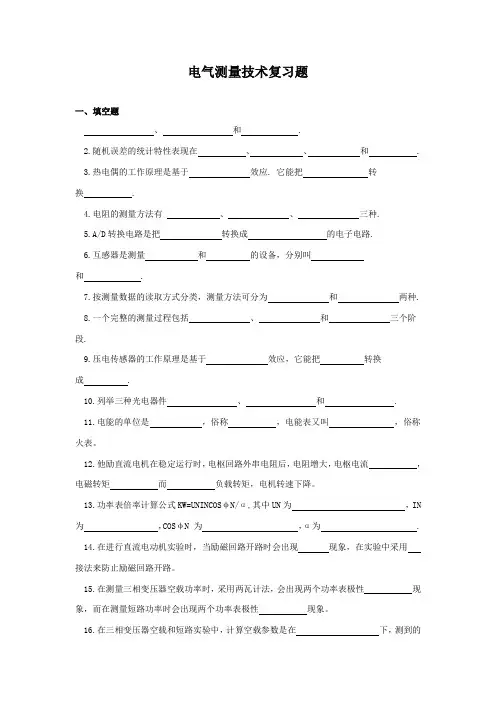

电气测量技术复习题一、填空题、和 .2.随机误差的统计特性表现在、、和 .3.热电偶的工作原理是基于效应. 它能把转换 .4.电阻的测量方法有、、三种.5.A/D转换电路是把转换成的电子电路.6.互感器是测量和的设备，分别叫和 .7.按测量数据的读取方式分类，测量方法可分为和两种.8.一个完整的测量过程包括、和三个阶段.9.压电传感器的工作原理是基于效应，它能把转换成 .10.列举三种光电器件、和 .11.电能的单位是，俗称，电能表又叫，俗称火表。

12.他励直流电机在稳定运行时，电枢回路外串电阻后，电阻增大，电枢电流，电磁转矩而负载转矩，电机转速下降。

13.功率表倍率计算公式KW=UNINCOSφN/α,其中UN为，IN 为，COSφN 为，α为 .14.在进行直流电动机实验时，当励磁回路开路时会出现现象，在实验中采用接法来防止励磁回路开路。

15.在测量三相变压器空载功率时，采用两瓦计法，会出现两个功率表极性现象，而在测量短路功率时会出现两个功率表极性现象。

16.在三相变压器空载和短路实验中，计算空载参数是在下，测到的数据进行、、计算。

计算短路参数是在下，测到的数据进行、、计算。

17.并联运行的三相变压器必须满足以下三个条件：1、额定电压和相等；2、相同；3、的标么值相等。

二、简答题1.什么叫应变效应？2.什么叫压电效应？3.什么叫电桥平衡？直流电桥的平衡条件是什么？4. 简述互感器的主要功能5.按误差出现的规律分类，测量误差可分为哪几种？6.什么叫霍尔效应？7.什么叫随机误差？8.简述获得精确测量的方法？9.变压器空载和短路试验时，其功率表采用什么功率因素的表，为什么？10.利用两瓦特计法，为什么可以测量三相变压器的总功率？请从理论上予以证明？11.在进行直流电机实验时，当运行时励磁回路开路会出现什么现象，为什么？在实验中采用什么方法来防止励磁回路开路？12.在测量三相变压器空载和短路功率时，线路良好，出现一瓦特表读数为零，是否有此可能？如有此可能试说明原因？三、计算题(1)试判断测量结果是否含有粗大误差？(2)该人身高最精确结果是多少？2.试用光敏二极管设计一个数字测速系统。

电气测试技术复习题一、填空题1、测试技术包含测量和试验两方面.凡需要考察事物状态、改变和特征等,并要对它进行定量描述时,全部离不开测试工作。

2、按是否直接测定被测量标准分类，测试方法分直接测量法和间接测量法。

3、按测量时是否和被测对象接触标准分类，测试方法分接触式测量法和非接触式测量法。

4、按测量时是否随时间标准分类，测试方法分静态测量法和动态测量法。

5、测量误差通常按其性质分类分为系统误差、随机误差和粗大误差。

6、传感器是测试系统第一步骤,将被测系统或测试过程中需要观察信息转化为大家熟悉多种信号。

7、传感器基础功效是检测信号和信号转换。

8、传感器组成按定义通常由敏感元件、变换元件、信号调理电路三部分组成。

9、传感器按信号变换特征分类；可分为结构型传感器和物理型传感器。

10、结构型传感器是依据传感器结构参数改变而实现信号变换。

11、物理型传感器在实现变换过程中传感器结构参数基础不变，而仅依靠传感器中原件内部物理和化学性质改变实现传感器功效。

12、静态误差（精度）是指传感器在其全量程内任一点输出值和理论输出值偏差程度。

13、引用误差是指测量绝对误差和仪器满量程之比。

14、传感器标定是指在明确传感器输出和输入关系前提下，利用某种标准器具对传感器进行标度。

15、标定基础方法是指利用标准仪器产生已知非电量作为输入量输入到待标定传感器中，然后将传感器输出量和输入标准量作比较，取得一系列标准数据或曲线（也可是传感器标定含义）。

16、频域内传感器不失真检测条件是幅频特征是常数和相频特征是线性关系。

17、电阻应变片通常是由敏感栅、基底、覆盖层、引线和粘合剂组成。

18、沿应变比轴向应度εx肯定引发应变片电阻相对改变，而垂直于应变片轴向应变εy也会引发其电阻相对改变，这种现象称为横向效应。

这种现象产生和影响和应变片结构相关，为了减小由此产生测量误差，现在通常多采取箔式应变片。

19、为了消除应变片温度误差，可采取温度赔偿方法包含自赔偿法、桥路赔偿法和热敏电阻赔偿法。

《电气测试技术》复习题一、填空题1.零值法测量的准确度取决于度量涔的准确度和指零仪表的灵敏度。

P42.替代法测量的准确度取决于度量器的准确度和仪器的灵敏度。

P43.根据测量仪表的工作电流分，有直流仪表、交流仪表、交直流仪表。

P44.电气测量仪表的性能指标主要是静态指标和动态指标。

P55.直读式电测技术包括对被测对象的测量和采用指针指示的测量数据的直接读取，其仪表由测量机构和测量线路两部分组成。

P216.比较式电测仪表分为补偿式电测仪表和电桥式电测仪表。

P447.根据稳压电源中稳压器的稳定对象不同，可分为直流稳压电源和交流稳压电源。

P448.直流电位差计是按照补偿法原理制作的直流电压仪器。

P549.电桥的作用将参数转换为电压或电流信号，然后利用电桥平衡原理进行测量。

按照桥电源的不同分为直流电桥和交流电桥。

P5710.模拟信号发生器按照信号来源分成采用振荡器的信号发生器和采用稳态触发电路的信号发生器。

P6611.空间磁场测量的方法主要有磁感应法、霍尔效应法、磁通门法。

P14612.磁性材料特性主要包括直流磁性特性和交流磁性特性，其测量的基本特点必须离线进行。

P15813.退磁又称磁清洗，其退磁方法有直流法和交流法，交流退磁是在实际测量和应用中常用的方法。

P15914.磁性材料动态特性测量的对象主要是软磁材料，其测量的主要任务包括交流磁化曲线、交流磁滞曲线和损耗。

P16315.极限参数主要包括绝缘电阻、接地电阻、超高电压、超大电流、瞬间高速信号和微弱信号等。

P16716.测量绝缘电阻的方法主要有吸收比法和介质损耗因数法。

P17117.电气设备接地包括保护接地、工作接地、防雷接地。

P17318.数字仪表的结构包括测量线路、模数转换（A/D转换）和数字显示三大部分。

它的特点是把被测量转换为数字量，然后以数字方式直接显示出被测量的数值，其核心部件为电子计数器。

P8719.测量误差的表示方法有三种：绝对误差、相对误差、引用误差。

《电气测试技术》2010-2011第二学期复习提纲（暂时版）PS：红色字并非重点，是不含答案或不确定答案。

期末理论考试题型：(一)选择填空题每空1分共30分，(二)简述问答题共3题36分，(三)作图分析题2题共14分，(四)计算与设计题2题共20分。

1、绪论第一堂上课讲的电工基本常识里提及到触电急救措施（低压触电、高压触电不同情形；人工胸外心脏挤压急救方法和人工呼吸急救方法）⏹对于低压触电(1)若触电人清晰，当努力跳起分开地面，由于四肢举动离开了带电导体和地\面，流经人体的电流果得到通而消掉，那样就能脱节。

若触电者，但感心慌呼吸迫切，面色惨白。

此时当将触电者躺平当场恬静歇息，不要让触者，以减轻心净承担，并当严密察看呼吸和脉搏的变化。

(2)若触电者不清，救护者当当即拉下闸门或封闭电流开关，拔掉插头，使触电者很快离开电流，此前不克不及触摸受伤者，不然会形成更多的人触电;若是一时不克不及堵截电流，救帮者当穿上胶鞋或坐正在干的木板凳女上，双手戴上厚的塑胶手套，用干的、扁担、竹竿等不导电的物体，挑开受伤者身上的电线，电线、灯、插座等带电物品，尽快将受伤者取电流隔离(3)、触电者不，无心跳，但呼吸停行或极微弱的呼吸时，当及时负气道，并进行口对口人工呼吸和胸外心净按摩等苏醒办法。

如不及时进行人工呼吸，将因为缺氧过久，从而惹起心跳停行。

(4)、触电者心跳、呼吸均停行，并伴无其他时，当敏捷进行心肺苏醒术，然后再处置外伤，对伴无颈椎骨合的触电者，正在气道时，不妥使头部后仰，免得惹起高位截瘫。

⏹对于高压触电变乱，若尚未确定线无电，救护人员正在未做好平安办法(平安办法如穿绝缘靴等)前，当坐正在断线点10米外，以防行跨步电压伤人。

此时，当当即通知相关部分停电，不克不及及时停电的，可抛抛裸金属线，使线短接地，安拆断开电流。

抛抛金属线前，留意当将金属线的一端接地，然后抛抛另一端。

当触电者离开带电线后，当敏捷将伤者带到8～10米外，然后当即起头急救。

《电气测试技术》课程习题一、填空题1、测试技术包括和两方面.凡需要考察事物的状态、变化和特征等,并要对它进行的描述时,都离不开测试工作。

2、按是否直接测定被测量的原则分类，测试方法分测量法和测量法。

3、按测量时是否与被测对象接触的原则分类，测试方法分测量法和测量法。

4、按测量时是否随时间的原则分类，测试方法分测量法和测量法。

5、测量误差一般按其性质分类分为误差、误差和误差。

6、是测试系统的第一环节,将被测系统或测试过程中需要观测的信息转化为人们熟悉的各种信号。

7、传感器的基本功能是信号和信号。

8、传感器的组成按定义一般由元件、元件、三部分组成。

9、传感器按信号变换特征分类；可分为传感器和传感器。

10、结构型传感器是依据传感器的而实现信号变换的。

11、物理型传感器在实现变换过程中传感器的结构参数基本不变，而仅依靠传感器中原件内部的和性质变化实现传感器功能。

12、按测量原理分类一般包括、和三种基本形式，以及由此而派生出来的其他形式传感器。

13、按传感器的能量转换情况分类可分为和传感器。

14、传感器所能测量的最大被测量的数值称为，最小的被测量值称为用它们来表示测量区间称。

15、在采用直线拟合线性化时输出输入的校正曲线与其拟合直线之间的最大偏差称为或，常用相对误差表示。

16、传感器输出的变化量ΔY与引起此变化量X之比称为（或简答什么是灵敏度）17、静态误差（精度）是指传感器在其全量程内任一点的与的偏差程度。

18、传感器的是指传感器对随时间变化的输入量的响应特性。

19、引用误差是指测量的绝对误差与之比。

20、传感器的标定是指在明确传感器的输出与输入关系的前提下，利用对传感器进行标度。

21、标定的基本方法是指利用产生已知的非电量作为输入量输入到待标定的传感器中，然后将传感器的与输入标准量作比较，获得一系列标准数据或曲线（也可是传感器的标定的含义）。

22、频域内传感器不失真检测的条件是以及。

23、电阻应变片一般是由、、、和构成。

电气测量技术复习资料一、填空题1.电测量和磁测量统称为电磁测量或电气测量 ;2.根据被测量数据取得的途径不同可将测量方式分为直接测量、间接测量和组合测量三类,根据读取数据的方法不同可将测量方法分为直读法和比较法两种;3.电磁测量用的模拟指示仪表按其结构组成,可划分为测量线路和测量机构两大部分;4.电磁测量用的数字仪表,其典型结构包括测量线路和模数转换和数字显示等几个部分;5.A/D 转换器的任务是把模拟量转换为数字量;6.按照测量误差产生的原因及误差的性质,可以把误差分为系统误差、随机误差和疏忽误差三类;7.仪表使用时偏离规定的工作条件而造成的误差称为附加误差;8.由测量人员的粗心疏忽造成的严重歪曲测量结果的误差成为疏忽误差;9.偶然误差又称为随机误差;10.用测量值与被测量真值之间的差值所表示的误差称为绝对误差 ;11.绝对误差与被测量真值之比称为相对误差 ;12.衡量误差对测量结果的影响,通常用相对误差更加确切;13.以绝对误差与仪表上量限的比值所所表示的误差称为引用误差 ;14.最大引用误差可以用来评价仪表性能,实用中就用他表征仪表的准确度等级 ;15.随机误差通常呈正态分布,具有有界性、单峰性和对称性三个特性;16.电动系功率表有两个线圈;12、用电流表测电流必须将电流表与电路串联 ;13、用电压表测电压必须将电压表与电路并联 ;14、磁电系仪表广泛地用于直流电流和直流电压的测量;15、磁电系电压表,要扩大其量程,可以串联一个附加电阻;16、磁电系电流表,要扩大其量程,就要加接分流器;数称为电压灵敏度 ;17、习惯上常把电压表的V18、由于电动系仪表中没有铁磁性物质,所以不存在磁滞和涡流效应,准确度可达级以上;17.电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构;18.交流电桥分为阻抗比率臂电桥和变压器比率臂电桥两大类;19.接地电阻测量仪是最常用的接地电阻测量设备;20.测量功率时采用电动式仪表,测量时将仪表的固定线圈与负载串联联,反映负载中的电流 ,因而固定线圈又叫电流线圈；将可动线圈与负载并联,反映负载两端电压,所以可动线圈又叫电压线圈;21.测量仪器一般应具备三种功能,即数据的采集、数据的处理和结果的表达 ;22.磁电系检流计是一种高灵敏度电流计,用于测量极微小的电流或电压;检流计的标尺不注明电流或电压数值,所以一般只用来检测电流的有无 ;23.测量用互感器一般分为电压互感器和电流互感器两种, 在接线过程中,电压互感器不允许短路 ,电流互感器不允许开路 ;24.工程上用符号ϕ表示电路的电压与电流之间的相位差角,用ϕcos表示功率因数 ;25.我国一般将 50 Hz范围的频率称为工频;26.精确测量电路参数可以使用电桥,测量电阻的直流电桥分为单电桥和双电桥两种;27.普通示波管由电子枪、偏转系统和荧光屏三部分组成;28.示波器Y通道的作用是将被测电压信号传送至显示器,控制显示器垂直方向的偏转;X通道有两种结构,一种为连续扫描方式,另一种为触发扫描方式;29.磁的测量是电工测量技术的一个重要方面,他包括磁场的测量和磁性材料的测量;30.磁通φ的单位为韦伯Wb ,磁感应强度B的单位为特斯拉T ;31.高斯计是利用半导体在磁场中的霍尔效应直接测出空间的磁感应强度的;32.交流电路功率是指一个周期内瞬时电压和瞬时电流乘积的平均值 ,即P=1 T ∫TTTTT;33.液晶显示模块由液晶屏、驱动电路和控制器三部分组成;34.晶体本来是固体的一种形态,某些高分子有机物的液体具有各向异性,也具有晶体的特征,所以称为液晶 ,它的发光方式有透射型和反射型两种;二、单项选择题1分×15=15分1、在三相功率测量中,用二表法测三相功率,适用于 B 交流电;A．单相B．三相三线制 C．三相四线制D．三相五线制;2、下列功率表电路接线图,正确的是 C ;A．B．C．D．3、在没有信号输入时,仍有水平扫描线,这时示波器工作在______状态,若工作在______状态,则无信号输入时就没有扫描线; AA.连续扫描触发扫描B.触发扫描连续扫描C.常态自动D.内触发扫描外触发扫描4、根据测量误差的性质和特点,可以将其分为 C 三大类;A．绝对误差、相对误差、引用误差B．固有误差、工作误差、影响误差C．系统误差、随机误差、疏忽误差D．稳定误差、基本误差、附加误差5、整步表是用来检测待接入的发电机与已经运行的电网的哪项参数是否相同 CA．有功功率和电流; B.电抗与相位;C.相位和频率;D.电压与无功功率;6、表征系统误差大小程度的量称为A;A、准确度B、精确度C、精密度D、确定度7、精密度是表征 A 的大小程度;A、偶然误差B、疏忽误差C、附加误差D、引用误差8、检流计下量限可达到 B ;A、10-3B、10-11C、10-5D、10-79、 测量电能普遍使用 C 表;A 、电压B 、电流C 、电度D 、功率10、 直流电度表多为 C 系A 、磁电B 、电磁C 、电动D 、感应11、 精确测量电路参数可以使用 C ;A 、电压表B 、电流表C 、电桥D 、万用表12、 直流单电桥适用于测量 B 电阻;A 、接地B 、中值C 、高值D 、绝缘13、 直流双电桥适用于测量 B 电阻;A 、中值B 、低值C 、高值D 、绝缘14、 兆欧表专用于检查和测量电气设备或供电线路的 B 电阻;A 、接地B 、绝缘C 、中值D 、低值15、 磁通的单位是 A ;A 、韦伯B 、特斯拉C 、焦耳D 、欧姆16、 磁感应强度的单位是 B ;A 、韦伯B 、特斯拉C 、焦耳D 、欧姆17、 212位数字万用表的分辨率为 A ; A 、% B 、1% C 、2% D 、5%18、 213位数字万用表的最大显示值为 D ; A 、199 B 、999 C 、9999 D 、199919、 示波管又称阴极射线管,简称 B ;A 、LCDB 、CRTC 、LED D 、CCD20、 测量各种电磁量的数字仪表,通常按 C 进行分类;A 、仪表结构B 、工作原理C 、被测对象D 、使用环境四、 简答题共30分1. 模拟指示仪表由哪两部分组成它们各自的任务是什么模拟指示仪表的结构框图是怎样的P8 答：模拟指示仪表可划分为测量线路和测量机构量大部分;测量线路的任务是把被测量y转化为可被测量机构接受的过渡量x;测量机构的任务则是把过渡量x再转换为指针角位移α;结构框图如下：2.简述数字仪表有哪几部分组成并画出其组成框图;P10答：数字式仪表包括测量线路、模-数转换和数字显示器等几个部分;其组成框图为：3.测量误差有哪三类它们各自的定义是什么P11答：测量误差分为系统误差、随机误差、疏忽误差三类;系统误差是指在相同条件下,多次测量同一个量时,误差大小和符号均保持恒定,或按某种规律变换的一种误差;随机误差是由偶发原因引起的一种大小、方向都不确定的误差;疏忽误差是一种由测量人员的粗心疏忽造成的误差;4.随机误差通常呈什么分布画出随机误差的分布曲线,说出随机误差的分布有哪三大特性并给出解释说明;P18答：随机误差通常呈正态分布;其分布曲线如下：第一，在一定条件下,随机误差的绝对值不会超过一定界限,即所谓有界性;第二，绝对值小的误差出现的寄回多于绝对值大的误差,即所谓单峰性;第三，当测量次数足够多时,正误差和负误差出现的机会相等,即所谓对称性;5.什么是伏安法测电阻他有哪两种接线方法,分别适用于什么场合伏安法测电阻的主要优点是什么P129答：用电压表和电流表间接测量直流电阻的方法称为伏安法;有电压表接前和电压接后两种接法;电压表接前,适用于测量大电阻;电压表接后,适用于测量小电阻;伏安法测电阻的主要优点是能让被测电阻在工作状态下进行测量,这在工程上有很大的实用意义;6.通用示波器有哪两种工作方式它们各自有什么用途P180答：示波器常用工作方式有两种,分为扫描工作方式和X-Y工作方式;扫描工作方式用于测量随时间变化的波形;X-Y工作方式,X、Y分别通入两个变化波形,荧光屏显示的则是两个波形的对应函数关系的图像;7.什么是数字式仪表它的主要特点有哪些P207答：数字式仪表：把被测电磁量转化为数字量并以数字形式显示出来的仪表;主要特点有：1测量结果直接用数字形式显示2数字量在传送过程中抗干扰能力强3数字电路容易集成化4仪器的结构也发生了变革;8.简述电压型数字式电阻表的原理并画出其结构框图;P249答：电压型数字电压表先将电阻值转换为模拟电压,再经过A/D转换为数字电压,并以数字形式显示;结构框图为：9.什么是智能仪器P281答：智能仪表在仪表中引进了单片机或嵌入式系统,使它在测量的同时,能对输入信号进行记忆、分析、判断,从而提高仪表性能、简化仪表电路,达到增加功能提高精度的效果,即把过去仅仅单纯显示被测数据的仪表,转变为能显示也能进行控制、分析、计算、输出的仪表;10.什么是虚拟仪器它跟智能仪器的主要区别是什么P293答：虚拟仪器是计算机技术与测量技术结合的一种方式;它通过应用程序将通用计算机和必要的数据采集硬件结合起来,在计算机平台上创建的一台仪器;它跟智能仪器的主要区别是：智能仪器是在仪器内部,引进微处理器,但本身仍然是一台专用的测量仪器;而虚拟仪器则是在一台通用计算机中,装上虚拟仪器应用软件,作为仪器使用,但它本身还是一台计算机,只是工作在一个测量仪器的应用软件中;五、分析计算题共35分1、有一磁电系表头,内阻为150Ω,额定压降为30mV,现将它改为450mA 量程的电流表,问应接多大的分流器,若将它改为60V 的量程的电压表,则应接多大的附加电阻 P303 习题2-1 数值微变 解：改为450mA 量程的电流表,可先求得表头的满偏电流c Ic I =Ω15030mV = 求得扩程倍数 n=2252.0450==C I I 分流器电阻 Ω=-=-=1503.012251501n R R C sh 改为60V 的量程的电压表的扩程倍数 m=200030mV60V = 附加电阻 Ω=-=-=k R m R C ad 300150)12000()1(2、用电压表测量实际值为220V 的电压,若测量中该表最大可能有±5％相对误差,则可能出现的读数最大值为多大;若测出值为230V,则该读数的相对误差和绝对误差为多大;习题1-1解：可能出现的读数最大值为220+220×2311005=V 若测出值为230V,则该读数的绝对误差为0A A X -=∆ =230-220=10 V相对误差为γ0A ∆=×100%22010=×100% =% 3、有一磁电系表头,内阻为150Ω,额定压降为45mV,现将它改为150mA 量程的电流表,问应接多大的分流器,若将它改为15V 的舶电压表,则应接多大的附加电阻 习题2-1解：改为150mA 量程的电流表,可先求得表头的满偏电流c Ic I =Ω15045mV = 求得扩程倍数 n=5003.0150==C I I 分流器电阻 Ω=-=-=3006.015001501n R R C sh 改为15V 的舶电压表的扩程倍数 m=3.33345mV15V = 附加电阻 Ω=-=-=49800150)1333()1(C ad R m R2. 有一电器属感性负载,已知P=100W 时,I=0.9A,ϕcos =;若可供选择的功率表分别为 2.5A ／150V 、2.5A ／300V 、5A ／300V 、10A ／300V,问选哪一种较为适合;若以上功率表刻度盘都是150格,则测量时指针偏转多少格;P305 习题3-2解：1T =P I ×cosφ=1000.9×0.5=220T应选量程为2.5A ／300V 的功率表;2功率表常数格/51505.2300150W I U c HH =⨯== 则偏转格数格205100c P ＝==α 2. 有一电炉铭牌标明其功率P=lkW 、U=220V,要用功率表测量它的功率,若功率表的量程为／5A 、150V ／300V,问测量时选用什么量程比较适合;另外,若功率表刻度盘是150格,则测量时指针偏转多少格P305 3-1 微变解：1I=P/U ＝1000／220=必须选量程为5A 、300V 的量程才不会过载;2功率表常数格/101505300150W I U c H H =⨯==则偏转格数格＝100101000c P ==α5. 分段型液晶显示器的驱动电路及AB 端的输入波形分别如下图所示,请画出输出端C 的输出波形及ABC 三者的异或门真值表;P2576. 用准确度为1级、量程为300V 的电压表测量某电压,若读数为300V,则该读数可能的相对误差和绝对误差有多大,若读数为200V,则该读数可能的相对误差和绝对误差有多大;P302习题1-3解：准确度1级、量程为300V 的电压表,最大绝对误差为若读数为300V,则该读数可能的最大绝对误差为V 3±,相对误差为 γx A ∆===±3003%1± 读数为200V 时,则该读数可能的最大绝对误差仍为V 3±,此时的相对误差为 γx A ∆===±2003%5.1± 7、用伏安法测量一个阻值约为2000 的电阻,若电压表内阻V R =2k,电流表内阻A R =,问采用电压表接前和接后两种方法,其测量误差分别为多大解：若电压表接前,按式5-6若电压表接后,按式5-88.一台332位,量程为300V 的数字电压表,问该表的分辨力和分辨率;P310 习题8-2 解：332位量程为300V 的数字电压表,它的末位一个字所对应电压为,所以其分辨力为;最小变化量1与最大数字2999之比为29991,故分辨率为%; 9. 在示波器y 偏转板上加入图A —5a 所示的波形；在X 偏转板上施加附图A —5b 所示的波形,试绘出荧光屏上显示的图形;P307 6-1图A —5解：若y 偏转板上加入图a 所示的波形；X 偏转板上施加图b 所示的波形,则荧光屏上显示的图c图A —5课后习题重点复习1-1,1-3,2-1,2-5,3-1,3-2,6-1,6-2,8-2,8-3。
