绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

建筑设计院的工作流程一、项目准备阶段在建筑设计院的工作流程中，项目准备阶段是非常重要的一步。

在这一阶段，设计院需要与业主进行充分的沟通，了解业主的需求和要求。

设计院会组织相关人员进行现场勘测，收集项目所在地的环境信息和基础设施情况。

同时，设计院还会对项目的可行性进行初步评估，包括土地规划、法律法规、市场需求等方面的分析。

二、方案设计阶段在项目准备阶段完成后，设计院将进入方案设计阶段。

设计师们会根据项目的要求和业主的需求，进行方案创作。

他们会根据项目的用途、功能、风格等因素，提出不同的设计方案。

设计师们会进行多次讨论和修改，直至确定最终的设计方案。

在这个阶段，设计院还会与结构、电气、给排水等专业进行密切合作，确保方案的可行性和完整性。

三、施工图设计阶段方案设计阶段完成后，设计院将进入施工图设计阶段。

在这个阶段，设计师们会根据最终的设计方案，绘制详细的施工图纸。

施工图纸包括建筑平面图、立面图、剖面图等，这些图纸将成为施工的依据。

设计师们会对施工图纸进行多次校对和修改，确保图纸的准确性和完整性。

四、施工阶段施工图设计阶段完成后，设计院的工作并没有结束。

设计院会与施工单位进行密切合作，对施工过程进行监督和指导。

设计院的工程师们会进行现场勘测，确保施工过程与设计图纸的一致性。

设计院还会对施工单位的施工质量进行检查，确保项目按照设计要求进行施工。

五、竣工阶段当项目的施工完成后，设计院将进入竣工阶段。

设计院会对竣工的项目进行验收，确保项目符合设计要求和相关标准。

设计院还会与业主进行最终的交接和结算工作。

在竣工阶段，设计院会总结项目的经验教训，以便在今后的设计中不断改进和提高。

总结起来，建筑设计院的工作流程包括项目准备阶段、方案设计阶段、施工图设计阶段、施工阶段和竣工阶段。

设计院会与业主、结构、电气、给排水等专业进行密切合作，确保项目按照设计要求进行顺利施工。

通过不断的沟通、讨论和修改，设计院将为业主提供满意的设计方案，并确保项目的质量和进度。

设计院出具施工图的流
程
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
设计院出具施工图的流程
设计院图纸审核制度和流程：
1、要有发展改革委员会批准建设文件；获得国土资源部门准予使用的权证；当地规划部门的用地红线（购地形图划红线）；委托地质勘察；持以上手续及工艺图纸委托建筑设计院先做出建筑方案
2、经你同意后报当地规划部门审批，取得规划许可证，批准时画给你建筑红线；据此，建筑设计院进一步作出扩大初步设计提出概算，供你计划资金，订购设备，接着就是设计院的建筑、结构、水、电、设备各专业内部程序步骤协调审批等到出正式的完整的施工图，报审图机构审查通过。

3、交你后，做预算，招标，招募到满意的具备相应资质的合法施工企业，及监理单位，签订总承包合同，及委托监理合同，同时，你应负责场地的平整、施工用水用电、道路畅通，信息畅通等，当总监签认符合开工条件时，到当地住建委办理施工许可证。

工程前期告一段落。

4、开工后，你只须支持监理代表你对现场的进度、质量、安全、投资等的管理，并协调左邻右舍及当地乡、村政府有关的关系、筹集建设资金等事情。

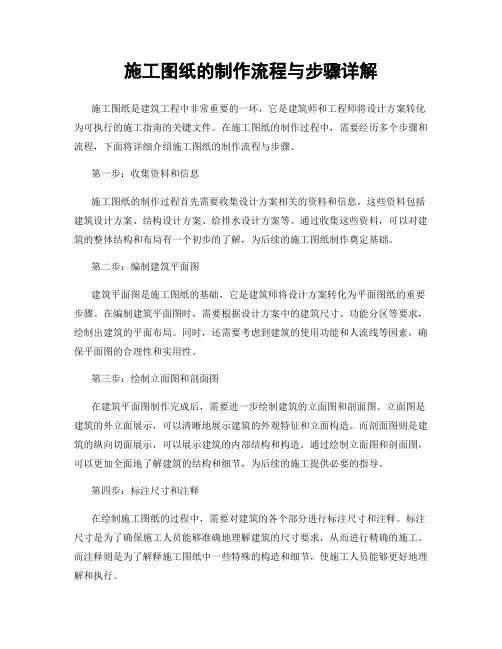

施工图纸的制作流程与步骤详解施工图纸是建筑工程中非常重要的一环，它是建筑师和工程师将设计方案转化为可执行的施工指南的关键文件。

在施工图纸的制作过程中，需要经历多个步骤和流程，下面将详细介绍施工图纸的制作流程与步骤。

第一步：收集资料和信息施工图纸的制作过程首先需要收集设计方案相关的资料和信息。

这些资料包括建筑设计方案、结构设计方案、给排水设计方案等。

通过收集这些资料，可以对建筑的整体结构和布局有一个初步的了解，为后续的施工图纸制作奠定基础。

第二步：编制建筑平面图建筑平面图是施工图纸的基础，它是建筑师将设计方案转化为平面图纸的重要步骤。

在编制建筑平面图时，需要根据设计方案中的建筑尺寸、功能分区等要求，绘制出建筑的平面布局。

同时，还需要考虑到建筑的使用功能和人流线等因素，确保平面图的合理性和实用性。

第三步：绘制立面图和剖面图在建筑平面图制作完成后，需要进一步绘制建筑的立面图和剖面图。

立面图是建筑的外立面展示，可以清晰地展示建筑的外观特征和立面构造。

而剖面图则是建筑的纵向切面展示，可以展示建筑的内部结构和构造。

通过绘制立面图和剖面图，可以更加全面地了解建筑的结构和细节，为后续的施工提供必要的指导。

第四步：标注尺寸和注释在绘制施工图纸的过程中，需要对建筑的各个部分进行标注尺寸和注释。

标注尺寸是为了确保施工人员能够准确地理解建筑的尺寸要求，从而进行精确的施工。

而注释则是为了解释施工图纸中一些特殊的构造和细节，使施工人员能够更好地理解和执行。

第五步：细化施工细节在施工图纸的制作过程中，还需要对一些细节进行进一步的细化。

这些细节包括建筑的各种连接节点、施工工艺要求、材料规格等。

通过细化施工细节，可以确保施工过程中的各个环节都能够得到准确的执行，从而提高施工的质量和效率。

第六步：审核和修改施工图纸的制作完成后，需要进行审核和修改。

在审核过程中，需要对施工图纸中的各个方面进行仔细检查，确保其与设计方案的一致性和可行性。

一套建筑施工图的设计流程
主要分为设计前期、设计中期、设计后期三个阶段。

一、设计前期阶段：分两步
1、方案初交接阶段（业主已确认方案为前提）
（1）了解业主项目意向，包括建筑风格，立面材质，空间要求，设备选取意向等。

（2）方案初步分析，对疏散、防火等是否符合规范的分析。

（3）面积核算。

2、方案正式交接阶段
以此节点开始进行方案报建。

方案报建一般为7个工作日至14个工作日（具体视工程复杂程度而定，余同）。

二、设计中期阶段：主要分三步
1、建筑第一次提资阶段：建筑将已完成的方案报建图给各专业，各专业反提资。

时间约3个工作日至5个工作日。

2、建筑第二次提资阶段：建筑图楼梯大样、墙身大样、节点大样，卫生间大样等提资给各专业，各专业出具确认或修改意见。

时间约为7个工作日至14个工作日
3、建筑图纸完善阶段：对全套建筑图进行完善。

时间约为7个工作日至14个工作日
从方案正式交接开始到校对前时间约为24个工作日至47个工作日。

具体视工程复杂程度而定
三、设计后期阶段：主要分三步
1、校对阶段及建筑图同步完善阶段：校对时间约为1个工昨日至3个工作日，期间建筑图纸同步完善，建筑图纸修改时间约为校对完成时间+1个工作日至3个工作日。

2、审核阶段：审核时间约为1个工昨日至3个工作日，期间建筑图纸同步完善。

建筑图纸修改时间约为校对完成时间+1个工作日至2个工作日。

3、打图签名晒图盖章：时间预留1个工作日至2个工作日。

从方案正式交接开始到送蓝图时间约为29个工作日至60个工作日。

具体视工程复杂程度而定。

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。

设计院施工图设计流程设计流程图：参与策划，收集设计条件：制定设计任务书、收集地形图等。

规划方案设计：设计方案并进行论证和修改。

报审规划设计方案：提交《规划设计方案》并进行深化论证评审。

政府审批：获得政府规划会审、初设会审和施工图审查意见。

初步设计：进行初设技术方案论证和设计质量控制，并提交初步设计出图报审。

施工图设计：进行施工图设计质量内审，并提交施工图设计出图报审。

绿化景观设计和市政道路管线及竖向设计：进行施工图甲方意见书，并进行施工图设计修改正式出图。

施工阶段：进行施工招标开工，并进行施工图交底、施工服务及设计变更。

主要控制目标：方案阶段：符合项目定位及前期策划概念，总平面规划布局合理，建筑单体设计满足功能要求，建筑外观设计美观大方，装饰标准符合项目定位相应档次。

达到相应设计深度，基本确定内外装饰材料。

建筑、结构、设备设计方案的比较优化，体现经济效益的最大化。

符合政府相关审批部门要求，符合相关法规、规范。

初设阶段：符合方案设计意图。

满足设计规范，优化和深化建筑设计、结构设计、设备设计，满足建筑造型和功能要求，进行各专业设计方案的经济性、合理性比较论证。

达到相应设计深度，明确外立面设计及主要构造做法，明确装饰材料品种、材质、色彩、做法，且符合甲方成本控制及施工要求。

施工图阶段：依据初设文件，对各专业进行深化、细化和优化设计，注重细节设计的经济性、合理性与高品质。

达到相应设计深度，构造详图和节点大样设计合理、完整，且符合方案设计意图，达到方案设计效果，满足甲文成本控制及施工要求。

施工图纸完整、清晰、准确，及时发现错漏问题，并落实修改，补充完善。

市政道路、管线及总平面竖向设计和绿化景观设计与建筑主体设计衔接紧密，符合项目要求。

设计院部门之间工程设计流程一、项目启动阶段。

在这个最开始的时候呢，一般是市场部门或者业务部门先得到一个项目的消息。

他们就像一群敏锐的小侦探，到处寻找潜在的项目机会。

一旦发现了合适的项目，就赶紧和客户谈呀谈。

这个时候他们就特别能聊，把咱们设计院的各种优势，什么技术牛、经验丰富之类的，一股脑儿地告诉客户。

等和客户谈得差不多了，双方达成初步意向，这就像两个人看对眼了似的。

然后呢，市场部门就会把这个项目的大致情况，像客户的需求呀、项目的规模呀，告诉给项目管理部门。

这就像是接力赛的第一棒传给了第二棒。

二、需求分析阶段。

项目管理部门接到这个消息之后呢，就开始找各个专业部门的老大开会。

这个会就像一场热闹的聚会，大家七嘴八舌的。

每个专业部门的老大都要根据自己的经验和专业知识，对这个项目的需求进行初步分析。

比如说建筑专业的老大就会想，这个建筑大概要建成啥样，是高楼大厦还是小巧玲珑的房子；结构专业的老大就在心里琢磨，这房子得用啥结构才能稳稳当当的；给排水专业的老大就在考虑，水咋进去咋出来的问题。

大家讨论得热火朝天，最后形成一个初步的需求分析报告。

这个报告就像一张寻宝图，给后面的设计指明了方向。

三、初步设计阶段。

有了这个寻宝图，各个专业部门就开始动手干活啦。

建筑专业的设计师们就像一群创意无限的艺术家，先把建筑的外形、内部布局这些大致的样子画出来。

他们画的时候可讲究了，得考虑到美观、实用，还得符合一些基本的规范。

结构专业的设计师们呢，就根据建筑专业给的外形和布局，开始搭建这个建筑的骨架。

他们得计算各种力呀，确保这个骨架能撑得住。

给排水专业就开始规划水的管道走向，就像给这个建筑设计一套独特的血管系统一样。

电气专业也不闲着，到处规划电线的走向，就像是给建筑安装神经一样。

在这个过程中，各个专业部门可没少互相交流。

建筑专业改个布局，结构专业就得跟着调整骨架；给排水专业管道走向变了，电气专业可能得重新规划电线避免打架。

大家互相协调，就像一群好朋友互相帮忙一样。

设计院工作流程设计院作为一个专业的设计机构，其工作流程是非常重要的，它直接影响到设计作品的质量和效率。

设计院工作流程主要包括项目接触、方案设计、深化设计、施工图设计、成果交付等环节。

下面将对设计院工作流程进行详细介绍。

首先，设计院的工作流程始于项目接触阶段。

在这个阶段，设计院与客户进行沟通，了解客户需求，明确项目目标和要求。

设计院需要全面了解项目的背景信息，包括项目地理位置、规模、功能定位等，以便为后续的方案设计提供充分的依据。

接下来是方案设计阶段。

在这个阶段，设计院将根据客户需求和项目背景信息，开展创意构思和方案设计工作。

设计师们将进行头脑风暴，提出多种设计方案，并与客户进行沟通和确认，最终确定最佳方案。

然后是深化设计阶段。

在这个阶段，设计院将对已确定的方案进行细化和完善，包括平面布置、立面设计、构造设计等。

设计师们需要与结构、给排水、电气等相关专业进行协调，确保设计方案的可行性和完整性。

接着是施工图设计阶段。

在这个阶段，设计院将根据深化设计的成果，编制施工图纸。

施工图纸需要符合国家相关标准和规范，包括尺度、图框、图例、注释等要求，以便施工单位进行施工。

最后是成果交付阶段。

在这个阶段，设计院将完成的设计成果交付给客户，并协助客户进行后续的施工监理和验收工作。

设计院需要确保设计成果的质量和完整性，为客户提供满意的服务。

总的来说，设计院的工作流程是一个系统工程，需要设计师们在每个环节都严格把关，确保设计作品的质量和效率。

同时，设计院还需要与客户、相关专业、施工单位等各方进行有效的沟通和协调，以确保项目顺利进行。

通过不断的总结和改进，设计院的工作流程将不断完善，为客户提供更优质的设计服务。

施工图设计的基本程序及基本设计内容：一.标准层设计（先根据总平分析中定性该单体的建筑性质---纯住宅、商住楼或综合楼以及多层、二类高层、一类高层或超高层）：1.交通设计：a.楼电梯设计---楼梯跑数、踏步规格及梯段方向的确定；电梯的井道净尺寸等参数按设计定位统一；b.走道---公共部分走道宽度净宽度不小于1.2m;户内走道按《住宅设计规范》GB 50096-2011 第5.7.1 条文设计；c新工程需注意剪刀梯的平台宽度不得小于1.3m;12层以上住宅电梯必须设计一部担架电梯，相应复核总户数是否超过电梯服务参数（住宅每部电梯服务户数最大不超过100户---详见《全国民用建筑工程设计技术措施/规划建筑景观》表9.2.2，首层户数可不计）---福州市的规定是90户/部d.入户门位臵的宽度与设计定位统一确定，另尽可能考虑入户门2侧设臵春联的粘贴位臵（200mm 为宜）；另复核各户型入户门的开启时是否干扰到其他户型的通行使用。

e.电梯厅与疏散走道之间的常开式防火门统一按1200~1500 的双平开门设计（因子母门的小扇门无法做闭门器达到消防联动）,另防火门开启时，不能影响消防栓的使用2.户内设计：a.各功能房间的尺寸分析确定---阳台的进深不超过1.8m及复核阳台总投影面积不超过套型面积的15%；复式户内上层开洞面积不能超过下层套内面积的30% b-1.厨卫布臵合理性---炉灶不应对窗且临近排烟井布臵；洗涤池靠窗布臵b-2.存在改造的卫生间，其改造前后的马桶位臵应保持不变。

c-1.空调内外机的位臵，包括空调外机安装的预留孔洞c-2.空调外机的安装及检修时，要有合理的安装空间：外窗开启不会碰到外机；百叶要便于开启，安装预留孔的尺寸要满足安装需求，水立管不能影响空调安装d.凸窗的外窗宽度是否超过所在房间开间的2/3e.复式楼梯的设计：踏步数、梯段宽度是否满足设计要求；是否会与上部梁位碰头（按《住宅设计规范》GB 50096- 2011第5.7.3及5.7.4 条文设计）f.卧室、起居厅、厨房的采光窗洞口的窗第比不应低于1/7g.按《住宅设计规范》GB 50096-2011第7.2章节条文：每套住宅自然通风开口面积不应小于地面面积的5%；卧室、厅、明卫自然通风开口面积不应小于地面面积的5%；阳台作为房间的间接采光空间是，阳台自然通风开口面积应大于房间及阳台合并地面面积的5%；厨房自然通风开口面积不应小于地面面积的10%（阳台型则为阳台厨房合并面积），且不应小于0.6 m2o3.结构配合设计a.落实柱网的布臵及偏位设计，需先配合梁位走向,避免梁位影响空间布局或设备走管b.楼电梯需特别注意结构剪力墙厚度增加的偏位,不得影响楼梯、走道及前室的净宽要求c.结构柱网确定后，开始编制轴线及轴号---原则以有柱或剪力墙的编制主轴号，无柱的需编制轴号的按附加轴编制4.设备专业配合设计：a .水专业---消防栓及各类立管（含水表）的位臵及尺寸确定；b.电气专业---根据多高层落实公共部位强弱电桥架的布臵；户内电气强电箱的位臵预留；变配电所开向室外的门，应不低于丙级防火门c.暖通专业---落实是否需设计加压排送风及排烟竖井5.消防疏散设计：a■疏散距离及位臵---公共部位---按《住宅建筑规范》GB50386-2005条文9.5.1；户内---室内最远点至户门的距离应v 20m/22m（高层20m,多层按22m）b.窗槛墙、窗间墙---窗槛墙:单元式住宅1.2m, 其他0.8m;窗间墙---单元间户与户按2.0m,单元内户与户1.2m （按高规指导意见3.3 条）；c.前室（合用前室）---先判定是否为三合一前室；再根据建筑定性确定排烟方式-自然或机械-在相应复核开启扇面积或送风井截面积；d.楼梯间外窗、前室及合用前室的外窗与两侧房间的门窗洞口最近边缘之间的水平距离不小于1m.e户型为双安全出口设计的平面，该路线上的门净宽应大于900mm（特别注意厨房、阳台的门）f.梯位内2个安全出口的距离不得小于5m;g.开向合用前室的电管井等设备用房管井的门应采用甲级防火门h.自然通风采光外摆放空调室外机（特别是上下叠放）或其他设备的，要注意是否会满足外窗有效的排烟面积i.消防电梯数量确定：单元式住宅基本是一个梯位设臵一个，塔式住宅需注意1500卅以内1部，1500〜4500之间2 部，超过4500卅，需设3部j.是否为超过100m的超咼层住宅，如是，入户门应设臵甲级防火门，以避免户内设臵喷淋（详咼规7.6.1条）6.安全设计：a.阳台防护高度：高层1.1m,多层1.05m---特别注意无意识攀爬面的问题，只要底部出现横向栏杆或可供踩踏的构件及部位，防护高度均应从该处起计算b.室内低窗及凸窗必须绘制防护栏杆，并备注“900高护窗栏杆”7.是否存在改造平面---复核改造前后的平面图，外围护是否有存在无法改造或立面重大变化的部位8.节能设计：标准层建模，简要复核是否满足节能要求---朝向需注意，是否有超过30°。

掌握建筑设计技术的施工图设计流程建筑设计技术是一个涉及多个环节的复杂过程，其中施工图设计是其中一个重要环节。

施工图设计是建筑师将创意和构思转化为具体的施工细节的过程，它不仅需要建筑师具备扎实的技术知识和设计能力，还需要密切与工程师、施工人员等相关人员进行紧密的合作。

下面，我将为您详细介绍建筑设计技术的施工图设计流程。

第一步：需求分析和概念设计在开始施工图设计之前，建筑师首先需要与业主充分沟通，了解项目的需求和期望。

随后，建筑师会根据需求和基地条件进行概念设计，确定建筑的整体造型、布局和风格。

第二步：规划设计在规划设计阶段，建筑师会将概念设计转化为具体的平面布置。

这包括确定建筑的功能分区、空间关系以及交通组织等。

第三步：立面设计立面设计是建筑设计中的一个重要环节，它关乎建筑的外观形象和与外部环境的融合。

在立面设计中，建筑师会根据建筑的功能和预算要求，设计出具有艺术性和实用性的外墙。

第四步：结构设计结构设计是建筑设计的核心之一，它需要结构工程师与建筑师紧密合作。

在结构设计中，结构工程师会根据建筑的功能和荷载要求，确定建筑的结构系统和构件，保证其在使用寿命内的安全可靠。

第五步：细部设计细部设计包括建筑的各项细节，如墙体连接、窗户尺寸和位置、水电管道布置等。

这些细节在施工过程中是非常重要的，设计师需要确保它们的合理性和可施工性。

第六步：材料选择和成本控制在施工图设计中，建筑师需要根据预算和建筑的需求选择合适的建筑材料，并与相关供应商进行沟通和交流。

在材料选择的过程中，建筑师还需要考虑可持续性和环保因素。

第七步：技术交流和施工图制作完成上述设计后，建筑师会与施工团队进行技术交流，确保设计意图的准确传达。

然后，建筑师会使用计算机辅助设计软件制作施工图纸，包括平面图、立面图、剖面图、细部图等，以便施工人员按照图纸进行实际施工。

第八步：审查和修改最后，施工图设计需要经过相关部门的审查和修改。

这包括建筑设计院、城市规划部门等的审查，以确保设计符合规范和法律的要求。

设计工作基本流程
一、设计准备阶段：
1、建筑专业调整平面方案先交本专业总工审定方案再由其他专
业，其他专业制图人确定各自专业设计方案并填写方案审定单由各专业总工审定方案。

（注：方案审定单中应详细标明设计阶段参考的资料）。

2、各专业反提条件，由建筑专业完善方案交付项目负责人。

3、项目经理根据项目具体情况编制设计任务委托书。

4、项目经理将设计任务委托书提交各专业总工审定，补充相关内
容（结构专业需注明钢筋级别）
5、项目经理将整理完整的设计任务委托书及确认的方案图交由
甲方签字确认。

二、施工图设计阶段：
1、施工图设计过程中某一专业如遇到牵扯其他专业的变动需填
写方案审定单并报本专业总工审定，同时通知项目经理。

如改动较大需告知甲方，寻求最佳的解决方案。

2、施工图设计过程中各专业总工应在专业角度全程监督制图人
员，保证出图质量。

3、各专业应做到最大化的为甲方考虑节约造价，必要时提供多种
方案供甲方选择。

三、审图出图阶段
1、各专业应做好施工图审定、审核以及校对工作，按要求填写校
审记录单，制图人员除按要求改图外要逐条答复校审记录单中的各项问题。

2、审图工作结束后，由制图人制作出图文件（PDF格式），整理
本专业的计算书。

施工图设计的基本程序及基本设计内容：一.标准层设计（先根据总平分析中定性该单体的建筑性质---纯住宅、商住楼或综合楼以及多层、二类高层、一类高层或超高层）： 1.交通设计： a.楼电梯设计---楼梯跑数、踏步规格及梯段方向的确定；电梯的井道净尺寸等参数按设计定位统一； b.走道---公共部分走道宽度净宽度不小于1.2m；户内走道按《住宅设计规范》GB 50096-2011第5.7.1条文设计；c.新工程需注意剪刀梯的平台宽度不得小于1.3m;12层以上住宅电梯必须设计一部担架电梯，相应复核总户数是否超过电梯服务参数(住宅每部电梯服务户数最大不超过100户---详见《全国民用建筑工程设计技术措施/规划建筑景观》表9.2.2，首层户数可不计)---福州市的规定是90户/部 d.入户门位臵的宽度与设计定位统一确定，另尽可能考虑入户门2侧设臵春联的粘贴位臵(200mm为宜)；另复核各户型入户门的开启时是否干扰到其他户型的通行使用。

e. 电梯厅与疏散走道之间的常开式防火门统一按1200~1500的双平开门设计(因子母门的小扇门无法做闭门器达到消防联动),另防火门开启时，不能影响消防栓的使用 2.户内设计： a.各功能房间的尺寸分析确定---阳台的进深不超过1.8m及复核阳台总投影面积不超过套型面积的15%；复式户内上层开洞面积不能超过下层套内面积的30% b-1.厨卫布臵合理性---炉灶不应对窗且临近排烟井布臵；洗涤池靠窗布臵 b-2.存在改造的卫生间，其改造前后的马桶位臵应保持不变。

c-1.空调内外机的位臵,包括空调外机安装的预留孔洞 c-2.空调外机的安装及检修时，要有合理的安装空间：外窗开启不会碰到外机；百叶要便于开启，安装预留孔的尺寸要满足安装需求，水立管不能影响空调安装 d.凸窗的外窗宽度是否超过所在房间开间的2/3 e.复式楼梯的设计:踏步数、梯段宽度是否满足设计要求；是否会与上部梁位碰头(按《住宅设计规范》GB 50096-2011第5.7.3及5.7.4条文设计) f.卧室、起居厅、厨房的采光窗洞口的窗第比不应低于1/7 g.按《住宅设计规范》GB 50096-2011第7.2章节条文：每套住宅自然通风开口面积不应小于地面面积的5%；卧室、厅、明卫自然通风开口面积不应小于地面面积的5%；阳台作为房间的间接采光空间是，阳台自然通风开口面积应大于房间及阳台合并地面面积的5%；厨房自然通风开口面积不应小于地面面积的10%(阳台型则为阳台厨房合并面积)，且不应小于0.6㎡。

毕业设计施工图设计流程毕业设计施工图设计流程随着社会的发展和建筑行业的不断壮大，毕业设计施工图设计流程变得越来越重要。

施工图设计是建筑设计的最后一步，是将设计理念转化为具体施工方案的关键环节。

本文将详细介绍毕业设计施工图设计的流程，并探讨其中的关键步骤和注意事项。

一、需求分析在开始施工图设计之前，首先需要进行需求分析。

这一阶段的目的是明确业主的需求和要求，了解项目的具体情况。

通过与业主进行沟通和交流，设计师可以更好地理解业主的期望，从而为后续的设计工作提供指导。

需求分析的结果将成为施工图设计的基础，决定了设计的方向和重点。

二、概念设计在需求分析的基础上，设计师开始进行概念设计。

概念设计是将业主的需求转化为设计方案的过程。

设计师需要结合项目的特点和限制，进行创意思考和空间规划。

在这一阶段，设计师可以尝试不同的设计方案，包括平面布局、立面形式、建筑风格等。

通过对比和评估，最终确定一个符合需求的概念设计方案。

三、施工图设计概念设计确定后，设计师开始进行施工图设计。

施工图设计是将概念设计转化为具体施工方案的过程。

在这一阶段，设计师需要进行详细的设计和规划，包括建筑结构、建筑构件、施工工艺等。

设计师需要绘制平面图、立面图、剖面图等详细图纸，标注尺寸、材料和施工要求。

同时，设计师还需要与结构工程师、机电工程师等进行协调，确保设计的可行性和安全性。

四、图纸审核完成施工图设计后，设计师需要将图纸提交给相关部门进行审核。

图纸审核是保证设计质量和施工安全的重要环节。

相关部门会对施工图纸进行全面审查，包括平面布置、结构设计、消防安全等方面。

设计师需要根据审核结果进行修改和完善，直到图纸符合相关标准和规范。

五、施工图发放图纸审核通过后，设计师将施工图发放给施工单位。

施工图是施工单位进行施工的依据，包括施工工艺、材料使用、施工顺序等。

设计师需要与施工单位进行沟通和交流，解答他们在施工过程中的疑问，确保施工按照设计要求进行。
