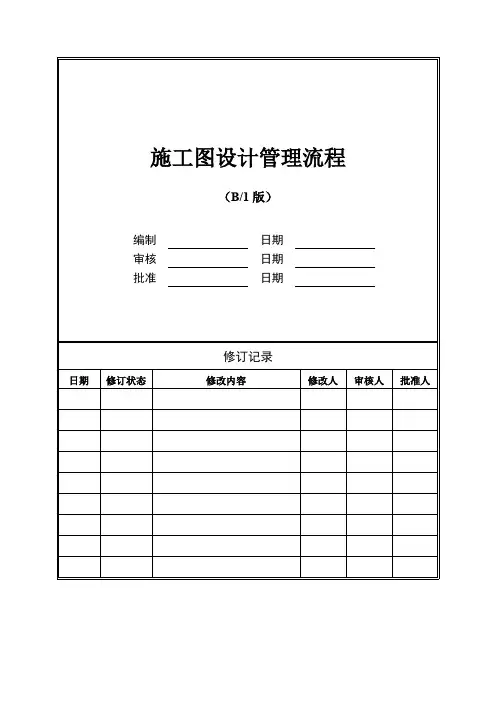

施工图设计管理流程编制日期审核日期批准日期修订记录流程CP 点描述CP 点对流程的影响控制要点 难点／风险点提示1. 设计资料准备 是设计环节的起点，明确此阶段的输入成果及职责，有利于提高设计管理部门的工作效率及相关工作的提·详见文件说明·进一步总结，逐步形成标准化输入条件支持文件1.项目拓展及论证管理流程2.报批报建管理流程3.初步设计管理流程4.设计供方选定及管理评价流程流程CP 点1.设计资料准备2.此阶段同步开展项目部品策划、成本预算3.设计评审及评审要点责任部门1.主导部门：一线公司设计管理部2.参与部门：总部：产品研发中心、成本管理中等一线公司：合约采购部、经营开发工程管理部、营销部、客服部、项部等流程KPI1.输入条件1.设计资料2.方案设计成果3.方案及初设报审意见输出结果1.施工图及报审图施工图设计管理流程三、工作程序3.1设计资料准备一线公司设计管理部在初步扩初设计完成，进入施工图设计准备阶段，设计管理部负责收集相关资料及施工图设计前的准备工作、各部门配合，主要包括：1）产品研发中心：给出公司确认的项目部品控制表（B版）。
2）成本管理中心：给出公司确认的《施工图设计阶段限额设计及成本控制建议》。
3）经营开发部：提交规划部门、消防部门、环保部门、人防部门、交通管理等部门在内的关于方案或初步设计的审批意见书。
3.2《施工图设计任务书》编制和评审1）一线公司设计管理部根据以上资料编制《施工图设计任务书》，经主管上级审核后，发送项目部、工程管理部、合约采购部、客服部进行会签并根据审查意见，对任务书进行修改完善最终报各部门主管上级联签确认。
2）一般情况，不建议初步设计和施工图设计的单位分开，一般不再进行施工图设计单位的招标。
3.3施工图设计与评审1）设计管理部委派设计任务书，设计单位按设计任务书要求的时间、限额设计要求和成果标准提交设计资料；设计期间由设计管理部组织设计交流，并填写意见；各专业工程师依据产品功能需要，结合本专业具体情况，针对产品技术方案或某方面考虑进行专题分析。
2）因项目进度要求，经设计管理部主管上级批准后，可要求设计单位先行提交满足基础施工的条件图及总包招标图，由设计管理部组织项目部、工程部专业人员和外部专家（必要时）审查施工条件图及招标图，确保施工条件图及招标图满足后期设计及施工的技术条件，并最大可能降低无正式施工图带来的潜在风险。
3）设计单位按要求提交设计成果后，一线公司召集项目部、工程管理部、合约采购部、客服部、物业公司、总包单位（或总包招标入围单位）进行审查，各专业按设计审图要点进行审查；设计管理部将施工图送外部审图机构征求审批意见；同时，如项目进度要求，设计管理部提出依据内部评审的施工图纸，合约采购部提前进行总包、监理等招投标工作的申请，由一线公司总经理确认后执行。
4）一线公司设计管理部汇总内外部审查意见后，组织二次评审会，设计单位设计团队、外部顾问专家、项目部、工程管理部、合约采购部、客服部、物业公司、总包单位（或总包招标入围单位）参加；参会人员讨论、确定最终的评审意见或记录主要分歧并达成后续解决方式的备忘录，经总经理批准后，由设计管理部发给设计单位进行补充、修改和完善。
5）设计单位按要求完善施工图后，设计管理部对施工图进行验证，确保评审意见得到落实并将落实结果及时反馈有关部门。
6）此阶段总部相关中心工作：产品研发中心对设计任务书及施工图成果具有备案及要点抽查的权限；成本管理中心组织咨询单位进行施工图预算，按照《成本管理流程》规定，有权对异常情况向公司领导汇报，经公司领导确认，可发出成本预警并要求一线公司整改。
3.4施工图交底详见《施工图设计交底工作指引》。
扩初/施工图审核意见表施工图设计任务书工程名称：首创项目扩初及施工图工程地点：委托方：签订日期：年月目录一. 项目概要………………………………………………………………错误!未定义书签。
二. 设计依据………………………………………………………………错误!未定义书签。
三．总体设计要求…………………………………………………………错误!未定义书签。
四．专业技术设计要点……………………………………………………错误!未定义书签。
五. 设计文件的内容及深度………………………………………………错误!未定义书签。
一. 项目概要1.1项目名称：1.2项目位置：1.3用地范围：1.4总建筑面积：1.5地上部分：1.6地下部分：一、二. 设计依据2.1市规划国土局方案审批意见书（附件）2.2市消防局方案审批意见书（附件）2.3市人防办建设意见征询单（附件）2.4市规划国土局扩初设计审批意见书（附件）2.5市消防局扩初设计审批意见书（附件）2.6市人防办扩初设计审批意见书（附件）2.7市其他行政部门审批意见书（附件）2.8甲方确认的设计方案及相关技术经济指标2.9设计中的建筑、市政、水、电、燃气、电信等用量及标准应符合国家、建设部及市有关设计标准及规定2.10设计深度需符合国家建设部〈建筑工程设计文件编制深度的规定〉中有关的要求及甲方的其他要求。
2.11其他国家现行有关规范二、三．总体设计要求3.1总体布局要求3.2道路交通要求3.3户型配置要求3.4配套设施要求3.5环境设计要求3.6地下车库要求3.7经济性原则、成本要求三、四．专业技术设计要点4.1建筑专业4.1.1层高与净高：住宅层高2.9米，住宅底商净高3.3米。
4.1.2各功能空间关系紧凑且形状合理，起居室、卧室、餐厅、厨房、卫生间长短边之比宜≤1.8。
其中起居室供家具、设施布置的连续墙面长度≥3m。
4.1.3户型放大图须经甲方确认后方可进行其他专业后续设计。
户型放大图中应包含各种家具、电器、设施、点位定位等内容。
4.1.4空调机的安装位置应合理，柜式空调位置宜与电视柜同侧，壁挂机出风口不能正对床头，冷媒管长度不宜超过3米，最长不应超过6米。
空调冷凝水必须有组织排放。
空调室外机搁板的位置应方便对室外机的安装与检修。
4.1.5橱柜设计需符合操作流程，管道接口、电源插座定位应与设备位置相一致，微波炉、电饭煲等厨房电器有固定摆放位置，方便使用。
厨房地柜操作台面总长度不宜小于3米。
厨房中不设洗衣机位时不设地漏，不做防水。
4.1.6生活阳台各种管道的布置须尽量减少对日常使用的干扰。
4.1.7卫生间洁具的布置应符合人体工程学原理,并根据户型定位提供设备、设施：注：浴缸尺寸宜选用750*1500mm（1700mm），档次较高时可增设浴缸平台。
豪宅项目同时需考虑设置按摩浴缸的可能性。
4.1.8卫生间内应考虑预留电热水器的位置及插座。
4.1.9立面造型4.1.9.1近人尺度范围内的立面、入口、大堂和架空层顶部等重点部位需精心设计，提供局部放大图。
4.1.9.2外立面设计需将各种材料的饰面画出详细的分割设计图,详细标注各种尺寸、颜色、材料、做法；尤其需注意转角处与不同材料交界处的细部处理。
4.1.9.3需注意各种立管的位置，尽量设在建筑物的凹角处，必须保证立面的整洁美观。
4.1.9.4立面设计需考虑空调机的隐蔽，减少对立面的影响。
4.1.9.5同类型房间外窗洞口尺寸宜尽量统一。
窗设计既要考虑外立面整体形象，又要考虑业主在室内的感觉，位于转角处的窗应避免视线干扰。
外窗不宜采用较特殊或拼接过多的窗型，避免使用弧形玻璃。
4.1.9.6对特殊部位如墙地面交接、窗台、窗顶、栏杆栏板等装饰构件、屋顶、女儿墙等节点均需提供设计详图。
4.1.9.7扩初设计阶段，建议建筑专业主要细部大样均设计出图，不引用标准图集。
4.1.10装修标准（另附要求）4.2 结构专业4.2.1设计单位须与我司对结构设计方案作深入沟通，确保结构造价和钢筋、混凝土用量在控制范围内。
4.2.2基础部分。
基础应尽量根据地质报告采用天然基础。
若在软土地区，应计算沉降量对主体结构的影响。
基础所采用的混凝土强度等级应不大于C30,高层建筑的基础混凝土采用C30。
有防水要求时，混凝土的抗渗等级应根据地下水头与防水混凝土厚度的比值确定。
4.2.3地上部分的结构体系应根据建筑的抗震类别、抗震设防烈度、建筑高度、场地条件、地基、结构材料和施工等因素，经技术、经济和使用条件综合比较确定。
上部结构的混凝土强度等级应从下到上逐渐递减。
梁板混凝土强度等级一般不大于C30，自下而上部逐渐减小。
转换层一般不大于C40。
4.2.4结构方案、构件布置应在满足建筑要求的同时，尽量使室内空间“无梁无柱”，提高空间利用率。
4.2.5户型平面中在可能前提下客厅与餐厅做大板结构，取消二者之间的梁。
客厅有跃层时，跃层应尽量用大板结构，以增加下层净高，减少压抑感。
框架梁应满足梁底距地面装修完成面不小于2400。
4.2.6卫生间内避免有梁穿过，有梁穿过时应注意卫生器具楼面留孔与梁的关系，同时需注意给水管、排水管不发生冲突，立管不遮挡排气洞口、不影响开窗。
4.2.7所有设备专业在板、梁上的留洞必须预留，不能后凿。
尽量留在对结构影响最小的地方，并且应有加强措施。
相邻上下层留洞需考虑外墙面美观要求，做到水平、竖向排列整齐。
注：其他要求及做法应满足国家及地方有关规范、规定、要求。
4.3 暖通专业4.3.1室内采暖温度设计参数：注：住宅卫生间冬季采暖考虑散热器与电辅加热（如浴霸）相结合形式。
4.3.2户内为双管异程式下供下回的供暖方式。
根据要求在每户的供水支管上加装热计量表及附属配件。
散热器统一为钢制散热器，卫生间可适当考虑卫浴系列散热器，每组散热器配直通型温控阀，便于调节温度。
散热器安装不能影响家具布置摆放，散热器背后不得出现电器插座、开关之类管线。
4.3.3散热器进出水立管在承重墙或轻质隔墙内暗埋，保证地面完整。
散热器距地面200mm，靠墙角设置时，距墙角100mm。
4.3.4地下车库建议不设采暖，在地下车库出入口设电热风幕，地下车库管道防冻可以采用电伴热保温处理。
4.3.5所有厅、房都应预留空调电源插座与冷媒管道孔，客厅空调冷媒管道孔按柜机和壁挂机分别考虑，客厅空调选择参照下表：4.3.6空调室外机搁板的位置应方便对室外机的安装与检修。
空调室外机应设百叶或孔板遮挡，开启、拆装方便，开孔面积大于板总面积的80%。
4.3.7燃气立管及燃气表原则上置于阳台上，位置及支管走向应做到美观、隐蔽、便捷、安全；立管置于厨房墙角处时，应尽量减少对橱柜有效空间的影响。
4.3.8安装燃气的房间，应设置燃气浓度报警器，并能连锁关闭进气阀，启动排风设备。
4.3.8室外燃气管线应避免破坏建筑外立面。
埋地燃气管线应避开围墙﹑大门等设施。
4.4 给排水4.4.1住宅小区低区生活给水采用市政管网直接供水，中区和高区采用低位水箱+变频水泵给水或无负压直接供水，（其中无负压直接供水方式需要经过当地自来水公司审批。
