低压配电柜组装规程一、组装准备:（一）、设备及材料要求1、设备及材料均符合国标或现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件。

设备有铭牌，并注明厂家名称、附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。

2、配电柜体为镀锌板，并应具有一定的机械强度，配电柜体二层板厚度不小于1.5毫米镀锌铁板。

3、柜内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积S不应小于表1规定。

4、柜内低压电器组合应符合下列规定：（1）、发热元件安装在散热良好的位置；（2）、熔断器的熔体规格、自动开关的整定值符合设计要求；（3）、压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；（4）、信号回路的信号灯、按钮、光字牌、电铃、事故电钟等动作和信号显示准确；（5）、外壳需接地（PE）和接零（PEN）的，连接可靠；（6）、端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。

5、柜内配线：（1）、除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm 2的铜芯绝缘电线或电缆；（2）、二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。

（3）、配线严禁使用开口鼻子。

6、配电柜上的电器及控制台、板等可动部位的电线应符合下列规定：（1）、采用多股芯软线，敷设长度留有适当裕量；（2）、线束有外套塑料管等加强绝缘保护层；（3）、与电器连接时，端部绞紧，补能有松散、断股且不能有开口的终端端子或搪锡；（4）、可转动部位的两端用卡子固定。

7、柜内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。

8、安装使用材料：（1）、应无明显锈蚀，并有材料证明；（2）、其它材料：镀锌螺丝、镀锌螺栓、螺母、弹簧垫、铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌等均应符合质量要求。

.低压配电柜〔箱〕技术规目录1.总则 (2)2.使用环境条件 (2)3.设计制造标准、要求 (3)4. 规格型号 (4)5. 技术要求 (7)6. 质量保证及性能验收 (7)7. 供货围和要求 (9)8. 技术支持与资料 (51)9. 技术效劳 (52)10. 包装运输和储存 (53)11. 其他 (53)1 ．总则1.1 本设备技术规书适用于合同围的配电箱、柜的低压开关设备产品的，技术规书提出了该产品的功能设计、构造、性能、和试验等方面的技术要求。

1.2 需方在本规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规的条文，供方应提供一套满足本规书和现行有关标准要求的高质量产品及其相应效劳，供方可以提供满足更高的标准的产品。

1.3 如果供方没有以书面形式对本规书的条款提出异议，则意味着供方提供的设备〔或系统〕完全满足本规书的要求。

如有不满足，应在投标书中以"对规书的意见和与规书的差异〞为标题的专门章节加以详细描述。

1.4 本设备技术规书经需供双方确认后作为订货合同的技术，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用以下标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。

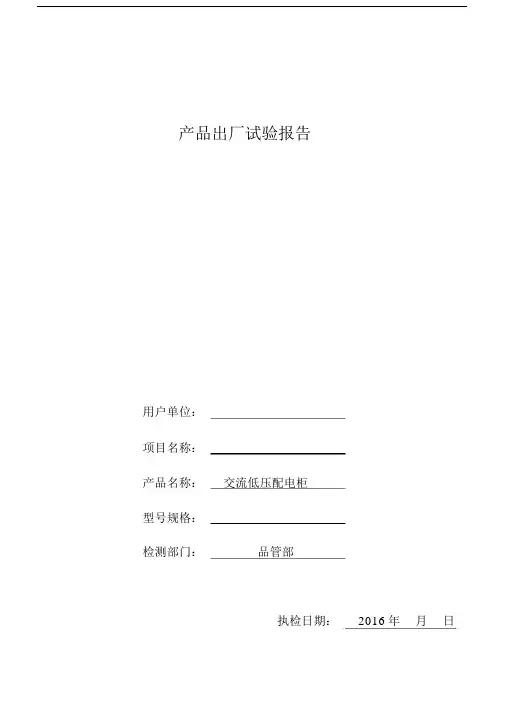

产品出厂试验报告用户单位：项目名称：产品名称：交流低压配电柜型号规格：检测部门：品管部执检日期：2016年月日低压成套开关设备出厂试验报告工程名称产品名称交流低压配电柜型号规格检验依据GB7251.1-2005试验方法GB7251.1-2005序号12 3一、一般检查检验项目技术要求检验结果外型尺寸测量各柜体、宽、深和侧面、后面、底面对角线之差，门与门、门与壳的合格安装尺寸间隙不均匀差及安装尺寸，颜色、外表质量等符合图纸或规定要求，喷涂层附着力试验符合规定要求。

外观检查1．焊接、铆接结构符合图纸或规定要求，门开度不小于90 度，晃动量少合格结构件安于 2mm，电镀件无起皮、胶落、生锈等现象，外壳防护等级不低于 IP30。

2．应保证装置个裸露导电部件之间及它们与保护电路之间的连续性。

合格检查装3．所有作为隔离带电体的金属隔板均应有效接地。

合格4．手动操作开关电器挡板应有措施避免电弧对操作者造成危险。

合格1．各部件应连接牢固、可靠。

合格抽屉组装2．每个功能单元配备一个铭牌，固定在其正面或侧面，并且在起单元隔室中要有三个明显位置，即：“连接、试验、分离”3．铭牌内容 A. 单元型号或代号； B. 额定工作电流；C. 额定工作电压；D. 额定短时耐受电流；1．元器件的型号规格符合图纸要求。

2．元器件应按说明书规定要求安装，留有足够的飞弧间距和拆卸弧栅的空间。

元3．外部接线用的连接端子应使其在安装、接线、维修和更换时易于进行，安装位置不低于装置基础面0.2 米高处，并为电缆连接提供必要的空间。

器件4．需在装置内操作、调整、复位的元器件应易于接近。

4的安5．应尽可能在靠近元件的上方标志该元件与图纸一致的文字符号。

装6．主开关的操作机构应清楚地标出其“接通”和“分断”位置。

7．所有电器金属外壳（如装置的框架，仪用变压器的金属外壳，开关仪器仪表的金属外壳及金属外壳手动操作机构等）均应有效接地。

1．母线的材料应符合图纸要求。

低压试验报告————————————————————————————————作者: ————————————————————————————————日期:产品出厂试验报告用户单位:项目名称:产品名称: 交流低压配电柜型号规格:检测部门: 品管部执检日期:201６年月日低压成套开关设备出厂试验报告工程名称产品名称交流低压配电柜型号规格检验依据GB7251.１-200５试验方法GB7251.1-2005一、一般检查序号检验项目技术要求检验结果1 外型尺寸安装尺寸外观检查测量各柜体、宽、深和侧面、后面、底面对角线之差,门与门、门与壳的间隙不均匀差及安装尺寸,颜色、外表质量等符合图纸或规定要求,喷涂层附着力试验符合规定要求。

合格2 结构件安检查装１．焊接、铆接结构符合图纸或规定要求，门开度不小于9０度，晃动量少ﻫ于2mｍ，电镀件无起皮、胶落、生锈等现象，外壳防护等级不低于ＩP30。

合格2．应保证装置个裸露导电部件之间及它们与保护电路之间的连续性。

合格3．所有作为隔离带电体的金属隔板均应有效接地。

合格4．手动操作开关电器挡板应有措施避免电弧对操作者造成危险。

合格3 抽屉组装1．各部件应连接牢固、可靠。

合格2.每个功能单元配备一个铭牌,固定在其正面或侧面，并且在起单元隔室ﻫ中要有三个明显位置，即:“连接、试验、分离”合格３．铭牌内容A．单元型号或代号; B. 额定工作电流;C. 额定工作电压;D. 额定短时耐受电流;合格4 元器件的1．元器件的型号规格符合图纸要求。

合格2.元器件应按说明书规定要求安装，留有足够的飞弧间距和拆卸弧栅的空ﻫ间。

合格安装3．外部接线用的连接端子应使其在安装、接线、维修和更换时易于进行,ﻫ安装位置不低于装置基础面0．2米高处,并为电缆连接提供必要的空间。

合格4．需在装置内操作、调整、复位的元器件应易于接近。

合格5．应尽可能在靠近元件的上方标志该元件与图纸一致的文字符号。

合格6．主开关的操作机构应清楚地标出其“接通”和“分断”位置。

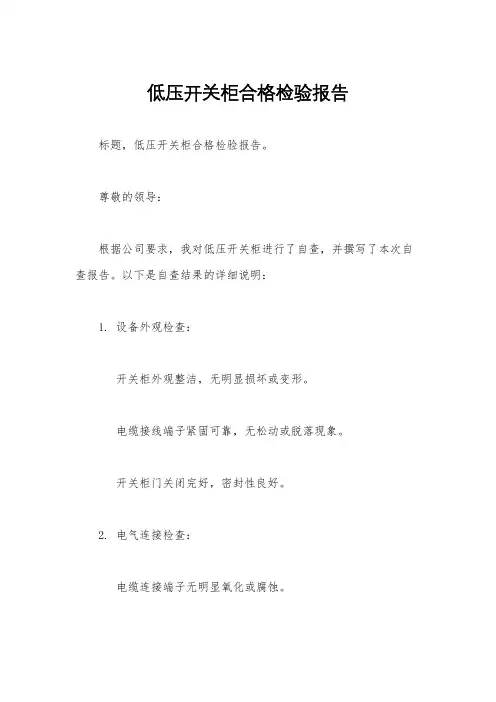

低压开关柜合格检验报告
标题，低压开关柜合格检验报告。

尊敬的领导：
根据公司要求，我对低压开关柜进行了自查，并撰写了本次自查报告。

以下是自查结果的详细说明：
1. 设备外观检查：
开关柜外观整洁，无明显损坏或变形。

电缆接线端子紧固可靠，无松动或脱落现象。

开关柜门关闭完好，密封性良好。

2. 电气连接检查：
电缆连接端子无明显氧化或腐蚀。

电缆接线端子紧固可靠，无松动或脱落现象。

电气连接线路清晰可辨，无错接或断线现象。

3. 保护功能检查：
过载保护功能正常，未出现过负荷运行的情况。

短路保护功能正常，未出现短路故障。

漏电保护功能正常，未出现漏电现象。

4. 开关操作检查：
开关操作灵活，无卡死或卡住现象。

开关位置明确，无误操作或误触发现象。

开关状态指示灯正常工作，准确反映开关状态。

5. 安全防护检查：
开关柜配备完善的安全标识。

开关柜周围无杂物堆放，通道畅通无阻。

综上所述，经过本次自查，低压开关柜在外观、电气连接、保护功能、开关操作和安全防护等方面均符合合格要求，未发现任何问题或缺陷。

然而，为了确保低压开关柜的长期安全运行，我建议进行定期维护和检修，以及加强员工的安全培训和意识提升。

同时，我也将继续关注低压开关柜的运行情况，及时发现并解决潜在问题。

感谢领导对本次自查工作的支持和指导。

此致。

敬礼。

自查人，XXX.
日期，XXXX年XX月XX日。

电力配电柜产品合格证***目录1. 摘要2. 产品描述3. 技术规格4. 测试过程5. 结论6. 附录***摘要本文档旨在展示电力配电柜产品的合格证，以确认该产品符合相关技术规范和质量要求。

该合格证将包括产品的描述、技术规格、测试过程，并最终得出结论。

***产品描述电力配电柜是一种用于配电系统的关键设备，用于控制、保护和分配电能。

本产品采用先进的技术和高质量的材料，为用户提供安全、高效的电力配电解决方案。

该电力配电柜具有以下主要特点：- 高可靠性：采用先进的断路器技术和保护装置，确保系统的可靠运行和人身安全。

- 灵活性：设计合理的布局和组织结构，方便用户进行装置、操作和维护。

- 节能环保：采用节能设计和高效电源管理，减少能源浪费和环境污染。

- 兼容性：与各种电力设备和系统相适应，可广泛应用于工厂、商业建筑、住宅等领域。

***技术规格以下是电力配电柜的主要技术规格：- 额定电流：1000A- 额定电压：380V- 漏电保护等级：IP54- 工作温度：-10℃至50℃- 外观尺寸：1200mm × 800mm × 2000mm- 额定短时耐受电击电流：30KA- 使用寿命：不低于20年以上规格是根据国家标准和行业要求进行制定的，以确保该产品的稳定性和可靠性。

***测试过程为了确保该产品符合相关技术规范和质量要求，我们进行了一系列的测试和检验。

测试过程如下：1. 外观检查：检查产品外观是否完好，表面是否有划痕或变形。

2. 电器性能测试：对电力配电柜的电缆接线、断路器和保护装置进行测试，确保其正常工作。

3. 绝缘性能测试：使用绝缘测试仪测试电力配电柜的绝缘强度，以确保其电气隔离性能。

4. 控制系统测试：测试配电柜的控制系统，包括操作界面、开关和指示灯，确保其正常运行和易于操作。

5. 效能和效率测试：测试电力配电柜的功率因数、能效等参数，确保其节能性能。

6. 安全性能测试：测试配电柜的漏电保护、过载保护以及短路保护功能，确保其安全性能。

低压电控柜（箱）技术要求一：低压配电柜引用标准遵循的主要现行标准，但不仅限于下列标准的要求：(1)GB1207《电压互感器》(2)GB1208 《电流互感器》(3)GB7251《低压成套开关设备和控制设备》(4)GB4208《外壳防护等级（IP代码）》以上标准的引用均采用最新版本。

二：低压配电柜主要技术要求1、控制柜（箱）清单箱体采JXF型，适用范围适用于交流频率50Hz、额定工作电压400V及以下用电路中。

防护等级不低于IP30。

要求板材应采用厚度不小于2.0㎜厚的优质电解板材折弯焊接而成，表面经过环氧树脂静电喷涂外理，美观耐用，颜色计算机灰。

柜体应有足够的强度和刚度，柜门设加强筋。

挂墙明装的需满足挂墙明装条件，并要求在安装孔处做强化处理；落地安装的需带底座，底座采用[10槽钢焊接。

门开度大于90°，转动灵活，门锁采用优质锁芯，带弹出功能。

门板加装密封胶条，防止灰尘、水流渗入。

柜门与柜体应加设可靠接地连接。

箱体上下两侧备有活动的敲落孔，并已加盖密封，防止灰尘进入柜内，盖板的设置不会影响设备的正常隐形时的通风和散热。

箱体配有安装底板，可安装电器设备。

柜内元件的布置结构合理，安全间距符合相关技术要求，满足散热要求，保证在安装、检修等特殊情况下有足够的空间。

母线排采用优质高导电高载流量母线排，绝缘等级符合要求，并满足维修需求。

控制箱中断路器、接触器、热继电器等元器件选型应匹配用电设备，依图纸为准，选型不得低于图纸型号，主要元器件采用三菱产品；接线端子为阻燃型耐用端子，并预留20%扩展端子。

柜内接线应整齐，编号应规范，线缆号管标号应为打印，设备位号采用3M不干胶打印，并满足相关规范要求，以图纸为准。

柜体名牌采用不锈钢，分别标注柜体编号和制造商、出厂日期等。

除照明配电箱外，动力配电箱柜门安装电压、电流指示，控制箱柜门安装电源指示、运行指示、启动和停止按钮开关等，互感器选用国产名牌，指示灯和按钮开关选用上海二工产品。

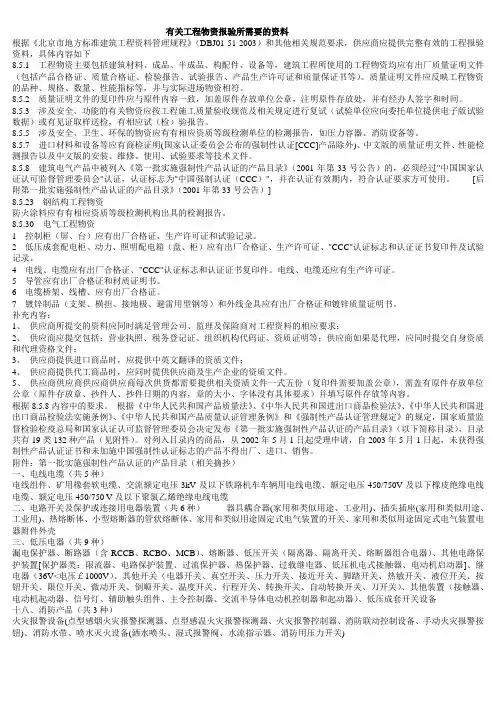

滨州联益电力设施建设有限公司检验规程合订本（B/0版）编制：审核：批准：编号：发布日期：2013年07月16日实施日期：2013年07月18日检验规程目录目录 (I)1关键件进货检验规程<QD/L Y-34B/0> (1)2关键件定期确认检验规程<QD/LY—35B/0> (5)3生产过程检验规程<QD/LY—36B/0> (6)4产品例行和确认检验规程<QD/LY—37B/0> (10)5检验试验仪器功能检查规程<QD/LY-38B/0> (12)检验规程关键件进货检验规程QD/LY-34B/01 目的：对进货物资进行控制，确保进货物资符合规定要求，以保证产品质量。

2 适用范围：适用于生产过程中所需的原材料、外购件的检验。

3 职责：质检部是进货物资检验和试验的归口管理部门。

4 内容4.1进货检验与试验4.1.16其它辅助材料进厂检验与试验辅助材料涉及面广，难以详述，检验时从以下几个方面进行：a)供应厂家是否有合格证、质保书；b)包装状态是否规范；c)性能是否与说明书相符；d)数量是否足额等。

4.2检验员在检验和试验过程中应按以上规定逐项进行检验和试验，并分别填写“进货检验记录”。

所采用的关键元器件要与型式试验报告描述一致，进货验证时，属于3C或CQC 认证的元器件，应将证书有效性查询确认作为进货检验项目之一；抽样数量，铜排：2根以下全检，2根以上采取抽检，抽检6米，不足1根按1根抽取；其他元件10个以下全检；10个以上采取抽检，抽检20%+9。

当抽检发现不合格品时，应加大抽检量至50%，如果仍不合格则视为本批产品不合格。

4.3经检验合格的，质检员将“进货检验记录”交仓库，由仓库管理员按要求定点存放，并登记上帐、上卡。

关键件定期确认检验规程 QD/LY—35B/01 目的：对进货进行控制，确保进货物资持续符合规定要求，以保证产品质量。

2 适用范围：适用于合格供应商供应的关键件的定期确认检验。
