便携式超声波测深仪

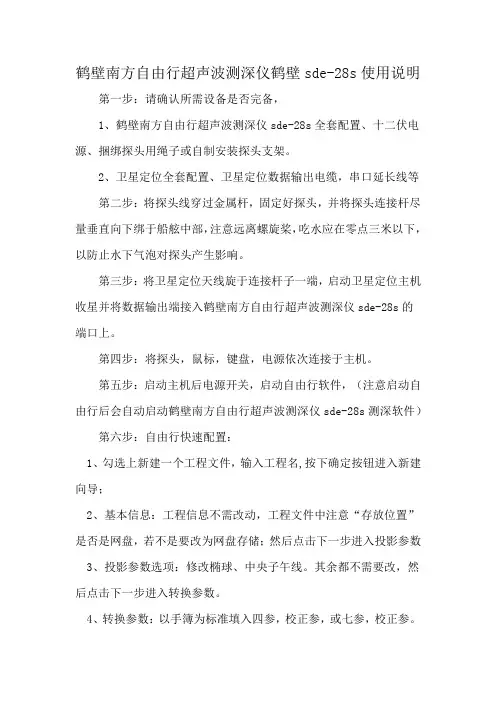

鹤壁南方自由行超声波测深仪鹤壁sde-28s使用说明第一步：请确认所需设备是否完备，
1、鹤壁南方自由行超声波测深仪sde-28s全套配置、十二伏电源、捆绑探头用绳子或自制安装探头支架。

2、卫星定位全套配置、卫星定位数据输出电缆，串口延长线等
第二步：将探头线穿过金属杆，固定好探头，并将探头连接杆尽量垂直向下绑于船舷中部，注意远离螺旋桨，吃水应在零点三米以下，以防止水下气泡对探头产生影响。

第三步：将卫星定位天线旋于连接杆子一端，启动卫星定位主机收星并将数据输出端接入鹤壁南方自由行超声波测深仪sde-28s的
端口上。

第四步：将探头，鼠标，键盘，电源依次连接于主机。

第五步：启动主机后电源开关，启动自由行软件，（注意启动自由行后会自动启动鹤壁南方自由行超声波测深仪sde-28s测深软件）第六步：自由行快速配置：
1、勾选上新建一个工程文件，输入工程名,按下确定按钮进入新建向导；
2、基本信息：工程信息不需改动，工程文件中注意“存放位置”是否是网盘，若不是要改为网盘存储；然后点击下一步进入投影参数
3、投影参数选项：修改椭球、中央子午线。

其余都不需要改，然后点击下一步进入转换参数。

4、转换参数：以手簿为标准填入四参，校正参，或七参，校正参。

然后点击下一步进入仪器选择
5、仪器选择：卫星定位型号设置（选择南方），天线高为水面至卫星定位的高度，端口或、波特率十一万五千二百。

其余都不需要改。

然后点击下一步进入数据采集。

主要性能指标：
• • • • • • • • •
1测深范围： 0.5~640m 分辨率： 0.1m 精度： ±0.5% 工作频率：33KHz，40KHz，50KHz，200KHz 或（仅Bathy-500DF）33/210KHz，50/210KHz 声脉冲功率： 最大600W 图形记录： 热敏打印 数据接口： RS-232或RS-422，兼容 Hypack™和Hydro™系统 电源： 11~30VDC，115/230VAC，20W 尺寸、重量： 高×宽×深=48×44.5×23cm3， 16㎏（包括一只200 KHz换能器）
3
4、1、扩散衰减
扩散衰减指声波传播中因波阵面的面积扩大 导致的声强减弱的现象。由于测深仪的声源辐射 为球面波，故其声强是随传播距离的平方而减少 的。一般情况下传播距离每增加一倍，则声强损 失6dB。 测深仪接收到的声波其传播距离实际上是水 深的两倍，衰减很大，通常接收机都设有时间增 益控制（Time Varied Gain简称TVG）电路来补 偿信号的扩散衰减。
将电能转换为声能向水中辐射， 或将接收的水声信号转换成电能 信号进行检测的器件。
22、换能器阵 Transducer Array
将一定数量的换能器按某 种方式排列组成的基阵。
23、水听器 Hydrophone
又称水声接收机 （Underwater Sound Receiver）， 即用来接收水声信号的换能器。
2、声功率 Sound Power
单位时间内通过某一面积的声能
3、声反射 Acoustic Reflection
声波入射到两种媒质 之间的分界面上引起褶回 的过程
4、声折射 Acoustic Refraction
因媒质中声速的空间 变化而引起的声波传播方 向改变的过程。

4）点击『打标』，此时软件会进行自动打标，并自动读取测量水 深值到“测深仪读数”处，自动算出一个校正声速，同时，“下 一步”，“完成”按钮变为可用。
如果用户只进行单点声速校正，此时点击“完成”，在弹出 的界面中点击“计算”、软件会提示计算结果，点击“确认”， 软件会自动将算出的声速赋值到『测量设置』界面，依次点击 “应用”、“确定”即可。
：需要说明的是，在“手动”测量
模式下测量参数的调节才能起作用，在 “自动”测量状态下设置不起作用。
§TVG曲线：即时间增益控制曲线，声波在水中传播时，声强按指数规律衰减，为保持信号幅度 的平稳，TVG将控制接收放大器按相反的规律增长放大倍数，这就是时间增益控制。在正常的测 量过程中TVG的参数设置要求与水深测量性质有很大的关系，而疏浚测量则对TVG的设置参数要 求更高，在操作与使用中要不断地积累经验，以便更好地使用好仪器和体现双频测深仪的优点。
§抑制水深：通过设置抑制水深，将抑制水深内的数 据及回波滤除，不参与水深计算，有效滤除杂波信号。
§增益：按倍数放大接收回波信号。
§回波阈值：回波阈值是限制回波可以进来的门 限，回波阈值越大，就愈能接收到微弱的回波信 号；但是，如果将其设置过大，就有可能将杂波 误认为是回波，如果设置过小，则就有可能由于 实际回波信号比较微弱而收不到回波，该参数默 认设置为1。
SDE-230客户培训教材
水深测量原理
测深仪的工作原理是利用超声波 穿透介质并在不同介质表面会产生反射 的现象，利用超声波换能器（探头）发 射超声波，测出发射波和反射波之间的 时间差来进行测量的。
声波在水中的传播速度为V，换能 器（探头）发出超声波，声波经探头发 射到水底，并由水底反射回到探头被接 收，测得声波信号往返行程所经历的时 间为t，则：Z = Vt／２；同时根据探头 上固定杆的刻度可获知水面与探头底部 之间的距离，即吃水深度d，两者之和 即为最终水深值 。

水库水位测量用超声波测深仪使用说明书
超声波测深仪是一种常用的水库水位测量设备，其准确度高，操
作方便，非常适合在水库等水域中进行水位测量。

本文将介绍如何正
确使用超声波测深仪进行水库水位测量。

操作前准备：
1. 选择合适的测量位置，如下游水位取样口，水库底部或者水位
监测站等。

2. 准备好超声波测深仪，检查设备是否正常工作，是否有电量和
存储空间。

3. 确认所需测量的水面宽度和水深范围。

测量步骤：
1. 将超声波测深仪的传感器轻轻地放置在水面上，并固定好。

2. 接通超声波测深仪电源，确保设备已启动。

3. 调整仪器的参数，如采样间隔、采样频率、测量范围等参数。

4. 等待超声波测深仪收到回波信号后进行数据采集。

此时可以观
察到设备显示出的水深数据，同时将数据记录下来。

5. 若需要多个测量点的结果，移动超声波测深仪，重复步骤1~4，直至所有需要测量的点都被测量完毕。

注意事项：
1. 使用超声波测深仪进行测量时，需要保证传感器与水面垂直，并且不能被水面的波浪干扰。

2. 设备使用时应保持稳定，尽量避免将其碰撞到其他物体上。

3. 使用结束后，应将仪器妥善存放，避免受到潮湿或阳光直射。

总结：
超声波测深仪是一款高效、准确度高的水库水位测量设备，通过本文介绍，相信大家已对其操作和注意事项有了更深刻的了解。

在使用时，需要遵循操作规程，注重仪器的保养和维护，以保证测量结果的准确性。

D130 D130手持式超声波测深仪用户使用手册目录一、产品简介。

2二、界面说明。

3三、技术参数。

3四、参数设置。

4五、使用注意事项。

7六、连接示意图。

8七、疑难现象及处理方法。

9八、产品保修记录卡。

11一、产品简介本品是我司积多年生产经验，吸取了多种同类产品优点，而开发的一款方便适用的手持式超声波测距仪表。

具有测量精确、工作可靠、外观大方、携带方便等优点。

采用大规模集成电路，元件贴片率99%。

保证了产品的长期可靠性，同时将其功耗降到了极低。

可选信号输出，弥补了传统手持产品无输出的产品不足。

二、界面说明三、技术参数量程：□10m, □30m , □50m, ■100m, □200m盲区：□0.06m, □0.2m , □0.5m, ■0.8m信号输出：□0-20mA；□4-20mA；□0-5V；□1-5V；□RS485；■RS232；□上下限开关；□无最大误差：■±0.3%, □±1mm电流最大负载阻抗：>150Ω传感器频率：200～2000KHz （可选）工作温度：常温 工作压力：常压 显示：大屏ＬＣＤ 最小显示分辨率：1mm 键盘：五位轻触键传感器电缆：线径5～10mm ×1.5m （可选） 主机外形尺寸：200×100×35 工作电压：1.5V AA 电池×５只 外接电源：DC9V正常功耗：<0.5W 待机功耗：<5mW四、参数设置1．按键说明确认／翻页移位加数暂停开关机数据输入方法，例如设置LCD 关背光时间为200，方法如下：进入菜单按键显示当前设置，再按键显示，此时显示不闪烁，按键可选择正负，再按键第一位闪烁，再按键将闪烁位加为，再按键第二位闪烁，再按键将闪烁位加为，再按键第三位闪烁，再按键将闪烁位加为，按键确认。

设置完成长按键保存退出菜单，按键放弃退出。

小数点的输入，前三位按键加数至9后再加数可输入小数点。

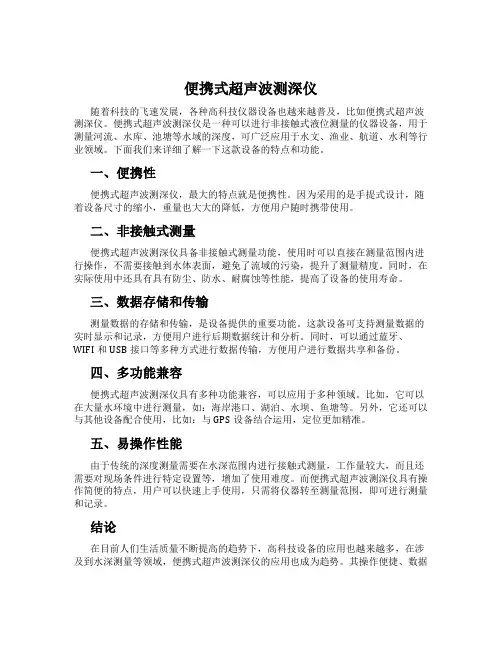

便携式超声波测深仪随着科技的飞速发展，各种高科技仪器设备也越来越普及，比如便携式超声波测深仪。

便携式超声波测深仪是一种可以进行非接触式液位测量的仪器设备，用于测量河流、水库、池塘等水域的深度，可广泛应用于水文、渔业、航道、水利等行业领域。

下面我们来详细了解一下这款设备的特点和功能。

一、便携性便携式超声波测深仪，最大的特点就是便携性。

因为采用的是手提式设计，随着设备尺寸的缩小，重量也大大的降低，方便用户随时携带使用。

二、非接触式测量便携式超声波测深仪具备非接触式测量功能，使用时可以直接在测量范围内进行操作，不需要接触到水体表面，避免了流域的污染，提升了测量精度。

同时，在实际使用中还具有具有防尘、防水、耐腐蚀等性能，提高了设备的使用寿命。

三、数据存储和传输测量数据的存储和传输，是设备提供的重要功能。

这款设备可支持测量数据的实时显示和记录，方便用户进行后期数据统计和分析。

同时，可以通过蓝牙、WIFI和USB接口等多种方式进行数据传输，方便用户进行数据共享和备份。

四、多功能兼容便携式超声波测深仪具有多种功能兼容，可以应用于多种领域。

比如，它可以在大量水环境中进行测量，如：海岸港口、湖泊、水坝、鱼塘等。

另外，它还可以与其他设备配合使用，比如：与GPS设备结合运用，定位更加精准。

五、易操作性能由于传统的深度测量需要在水深范围内进行接触式测量，工作量较大，而且还需要对现场条件进行特定设置等，增加了使用难度。

而便携式超声波测深仪具有操作简便的特点，用户可以快速上手使用，只需将仪器转至测量范围，即可进行测量和记录。

结论在目前人们生活质量不断提高的趋势下，高科技设备的应用也越来越多，在涉及到水深测量等领域，便携式超声波测深仪的应用也成为趋势。

其操作便捷、数据存储和传输方便、测量精度高、广泛性能以及易操作性都是令广泛使用者了解和选择的主要原因。

手持式超声波测深仪/水深仪/测深仪 ( 0.68)说明：手持式超声波测深仪/水深仪/测深仪产品概述：手持式超声波测深仪/水深仪/测深仪是测量水库、湖泊、江河、浅海等水体的便携式测深仪，测深时将超声波换能器置于水面或一定位置，利用超声波在水中的固定声速VC和超声波发射到接收的时间T，仪器自动换算出水深H。

超声波收发转换电路采用专用大规模集成电路，元件贴片率99%，并以液晶显示测深结果，保证了产品的长期可靠性，同时将其功耗降到了极低。

可选信号输出，弥补了传统手持产品无输出的产品不足。

具有测量精确、耗电省、可靠性高、使用方便、操作简单、测量速度准确、携带方便等优点。

仪器可在静水中测深，也可在具有一定速度的水中测深；水流速度可达5m/秒左右，是水文测验、水电厂、库区、湖泊、河道勘测和环境水域监测的理想水深测量仪器。

性能特点：*物美价廉的便携式测深仪/水深仪/测深仪*中,小型船舷外（内）按装,电缆 5米*主要用于海、河、湖上水下定位和测量水深。

*优良的高航速工作，航速55节（63MPH）*精致的外壳，对高流速防止湍流噪声。

应用领域：☆航道勘测、水底地形调查、水下定位、海道（河道）测量和船只导航定位等☆水文测验、水电厂、库区等性能指标量程：0～10m，0～30m，0～50m，0～100m盲区： <0.2m, <0.8m最小显示分辨率：1mm 最大误差：量程×0.3%显示：大屏ＬＣＤ工作频率：200～2000KHz（可选）现场设置：通过传感器按键完成标定：出厂标定，可现场校准输出（可选）：模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；1～5V数字输出：RS485（支持Modbus）开关输出：最多两组供电：工作电压：1.5V AA电池×５只外接电源：DC9V正常功耗：<0.5W 待机功耗：<5mW物理性能：主机外形尺寸：202*100*35mm 键盘：五位轻触键材质：主机：ABS工程塑料传感器：不锈钢重量：主机：421g 传感器： 400～800g传感器电缆：线径5～10mm×5m环境性能：工作温度：≤80%RH无结露储存温度：-40℃～70℃储存温度：≤80%RH无结露侦测方式：15Hz/s 工作压力：常压HD-360蓝牙便携式测深仪 (2.8)HD-360 是中海达新一代的工程型便携式测深仪，外观小巧，功能丰富，内置蓝牙和大容量锂电池，使测深工作前所未有的轻松方便。

测深仪使用说明测深仪使用说明目录：1、引言2、产品概述2.1 产品描述2.2 产品特点3、环境要求3.1 使用场所3.2 环境温湿度3.3 光照条件4、准备工作4.1 解包验收4.2 附件清单4.3 电源连接5、使用方法5.1 仪器操作流程 5.2 基本仪器操作 5.3 靶心标定5.4 测量参数设置6、故障排除6.1 仪器无法开机 6.2 数据错误或异常6.3 其他故障现象7、维护与保养7.1 仪器清洁7.2 仪器存放7.3 定期维护8、安全注意事项8.1 使用安全8.2 维护保养安全8.3 废弃处理9、附件[附件清单]1、引言本文档为测深仪使用说明，旨在提供清晰的使用指导和操作方法，以便确保用户正确、安全地使用测深仪。

2、产品概述2.1 产品描述测深仪是一种用于测量水域深度的仪器，采用先进的声纳测量技术，能够准确、快捷地获取水深数据。

2.2 产品特点- 高精度测量：采用高性能传感器，能够实现高精度的水深测量。

- 易操作：简化的操作流程和友好的用户界面，使使用更加方便快捷。

- 轻便携带：仪器体积小巧，重量轻，便于携带和移动。

- 数据记录：能够记录和存储多组测量数据，并支持导出和打印。

3、环境要求3.1 使用场所测深仪适用于各种水域环境，包括湖泊、河流、海洋等场所。

3.2 环境温湿度- 温度范围：0℃~50℃- 相对湿度.10%~90%RH（无凝露）3.3 光照条件仪器适用于各种光照条件下的使用，但请保证测量时有足够的光线。

4、准备工作4.1 解包验收打开包装箱，检查测深仪及其附件是否完整，并确认无损坏。

4.2 附件清单请按照附件清单检查所配送的所有附件，确保齐全。

4.3 电源连接将测深仪的电源适配器插头连接到电源插座上，并将另一端连接到测深仪上。

5、使用方法5.1 仪器操作流程1、开启测深仪电源并等待仪器启动；2、进行基本设置和参数调整；3、根据需要进行靶心标定；4、开始测量，并观察仪器显示的测量结果；5、保存或导出数据，并进行必要的打印操作。

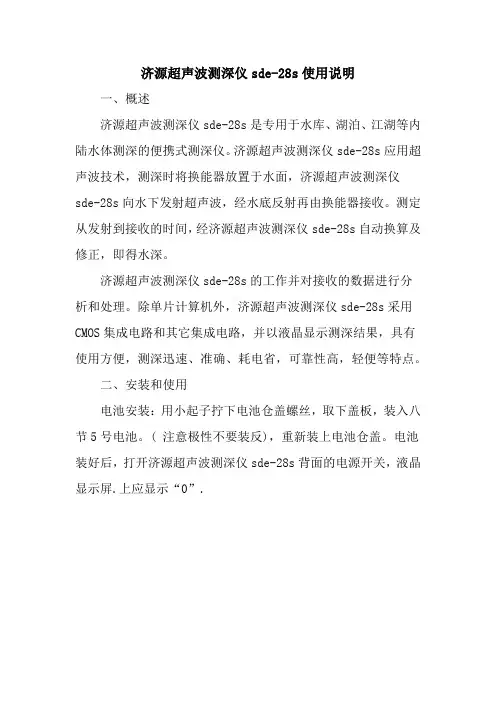

济源超声波测深仪sde-28s使用说明
一、概述
济源超声波测深仪sde-28s是专用于水库、湖泊、江湖等内陆水体测深的便携式测深仪。

济源超声波测深仪sde-28s应用超声波技术，测深时将换能器放置于水面，济源超声波测深仪
sde-28s向水下发射超声波，经水底反射再由换能器接收。

测定从发射到接收的时间，经济源超声波测深仪sde-28s自动换算及修正，即得水深。

济源超声波测深仪sde-28s的工作并对接收的数据进行分
析和处理。

除单片计算机外，济源超声波测深仪sde-28s采用CMOS集成电路和其它集成电路，并以液晶显示测深结果，具有使用方便，测深迅速、准确、耗电省，可靠性高，轻便等特点。

二、安装和使用
电池安装：用小起子拧下电池仓盖螺丝，取下盖板，装入八节5号电池。

( 注意极性不要装反)，重新装上电池仓盖。

电池装好后，打开济源超声波测深仪sde-28s背面的电源开关，液晶显示屏.上应显示“0”.。

超声波探伤仪HS600超声波探伤仪是一种利用超声波检测材料内部缺陷的一种非破坏性检测设备。

超声波探伤仪HS600是一款功能强大、操作简便、性价比高的探伤仪器。

技术参数•探头频率：0.5 ~ 20Mhz•超声波传感器（探头）阻抗：20 ~ 200Ω•最大检测深度：日普森公式0.8 ~ 20m，也可以根据具体情况定制更深的探测深度。

•分辨率：0.1 ~ 10mm•精度：± 0.5%•工作电压：AC220V（可以根据需要定制成DC12V或DC24V等其他电压）•工作环境温度：-10 ~ 50℃•工作环境湿度：≤ 90%RH•存储环境：-20℃ ~ 60℃，相对湿度≤ 95%•外壳材料：铝合金•外壳颜色：橙色或蓝色•网络通信：WiFi无线通信•控制方式：手机APP或PC软件主要功能超声波探伤仪HS600可以广泛应用于不同场合的非破坏性检测，例如：1.石油、化工、天然气管道的检测2.疲劳裂缝、焊接缺陷、器材材料缺陷等检测3.汽车、飞机、铁路轨道等设施的缺陷检测4.医疗设备和食品等消费品的内部缺陷检测超声波探伤仪HS600具有以下主要的功能：显示屏幕HS600的显示屏幕可以显示探测数据和图像。

当然，也可以将数据和图像发送到手机APP和PC软件中进行处理和分析。

车载安装HS600可以方便的安装到车辆中进行定位检测，该设备可以帮助检测医疗设备和食品等消费品的内部缺陷，以及汽车、飞机、铁路轨道等设施的缺陷检测。

探头选择HS600可以根据需要选择不同的探头，以适应不同的场合和换能器类型，这样就可以把测试数据收集起来，并且可以将其发送到PC或移动设备上进行分析。

存储和传输HS600可以把测试数据和图像直接存储在探测仪中，也可以通过WiFi网络传输到PC或移动设备上，方便进行后续的数据分析和处理。

高性能处理器HS600拥有高性能的处理器，如果你发现需要进行更多的数据分析以便于诊断，你可以将全部数据通过网络连接上传到PC上进行分析处理。

便携式测深仪说明书一、手动采集数据步骤：按开机键→等待几秒，显示界面出现数值之后→按一下则采集数据（数据就会保存到SD卡内）二、自动采集数据步骤：1，设定自动采集间隔时间（步骤如下：）首先按开关机键开机，然后按键一次，主机上会提示“请输入菜单密码”，输入2006，直接在键盘上一次输入2006，然后按一次进入,显示界面是“实时数据/超声波测量/数据采集”等，再按键翻页，选择“数据采集”菜单，按键进入菜单，显示页面是“数据运算/实时采集”菜单，再按翻页键，选择“实时采集”菜单，按键进入，光标选中数字，按或选择采集间隔时间（0为手动采集，1为1分钟采集一次）。

修改好后同时按住确认，这时数据修改成功（未选中状态），再按键退出菜单（一次一次的按），直到显示“再按确认键保存，其它键取消退出确认”的提示，再按一次键就确认保存修改的数据。

设定一次之后就可以永久保存该设定。

温馨提示：文件名的修改和以上方法类似。

2、测深→该设定下数据自动保存。

三、设备显示时间的修改首先按开关机键开机，然后按键一次，主机上会提示“请输入菜单密码”，输入2006，直接在键盘上一次输入2006，然后按一次进入，显示界面是“实时数据/系统设置”等，再按键翻页，选择“系统设置”菜单，按键进入菜单，显示页面是“时间设置”菜单，再按翻页键，选择“时间设置”菜单，按键进入，光标选中数字，按或修改时间。

修改好后同时按住确认，再按键退出菜单（一次一次的按），直到显示“再按确认键保存，其它键取消退出确认”的提示，再按一次键就确认保存修改的数据。

设定一次之后就可以永久保存该设定。

一、各个按键功能其它开关机键菜单键/返回键/左移位键/确认键进入菜单/右移位键/运行/暂停/快速设置向上翻页/加数/数据查看向下翻页/减数/采集数据同时按：确认键同时按：清除输入数据同时按：还原备份。

2.等待被测介质恢复平静后， 设 备会自动恢复正常测量 3. 检 查 周边 环境 ， 做 好 电 磁 屏 蔽 。不可 与变频 器 、 电 动 机 用 同一个电源,还要可靠接地。 4.探头未对准被测泥面 4.重新安装探头，垂直于泥面 5.被测空间内有多余物体， 5.重新选择合适的安装位置， 尽 比如垃圾等等 量避免干扰物出现 6.液位进入盲区 6.抬高探头安装位置。 7.被测液体含有泡沫。 7.排除泡沫咨询生产商。 8.没有回波 8.探头倾斜了，没有对准目标
超声波泥位计（测深仪）
超声波泥位计(测深仪)菜单简易设置操作说明
本公司生产的超声波泥位计、超声波测深仪,使用全中文的菜单,进行 简易的设置,就能满足客户不同的需求。正常情况下,按照说明书的安装要 求,安装好设备后,只需要设置以下几个参数,设备就可以正常使用了。 面板上有三个按键，通过这三个按键可对仪表进行调试。调试后液晶 屏幕上显示测量值。
简易设置模式
参数设置
请输入探头发 射面到池子底 部的距离
请选择要输出泥 位值还是水深值
按SET进入
请输入4mA输出 时对应的水深 （或泥位）
请输入20mA输出 时对应的水深 （或泥位）
结束设置
专家设置模式的菜单查询表，见“附录：超声波泥位计（测深仪） 工程师菜单查询表” 。 (2)选择测量模式: 测量模式分水深测量和泥位测量。出厂默认为泥位测量。 (3)将探头的高度值输入到“参考零点” 。(探头高度为探头发射面到池底的 距离) ①水深测量模式下，参考零点设置没有意义，量程高点、量程低点的位 置参见附图 1.1。 ②泥位测量模式下， 参考零点、 量程高点、 量程低点的位置参见附图 1.2。
你
◆“1 参数锁定” 菜单上锁，当你的参数设置好，不希望别人随意改动，把菜单上锁， 这样就要输入密码才能解锁进行菜单操作。泥位计的初始密码为 25， 用 户可以修改初始密码任意设置自己的密码（特别提醒请记住自己设置的 密码，如若忘记应与厂家联系） 。 说明： 不锁定：不锁定，那将所有的菜单都可以随意修改。 全局锁定：全局锁定后，必须输入密码才能修改。 ★当参数被锁定时，按 Set 键进入参数锁定的解锁界面： ◆“2 量程设置” 设置参考零点、量程高点、量程低点、显示单位。 参考零点：设置泥位计参考零点，这个主要是泥位测量的时候才有意义； 出厂设置默认最大量程。 量程低点：设置泥位计 4mA 对应输出的测量值；出厂设置默认为 0。 量程高点：设置泥位计 20mA 对应输出的测量置；出厂设置默认为最大量 程。 显示单位：有 m、cm、mm 三种单位可以选择，m: 以米显示，cm: 以厘米 显示，mm: 以毫米显示，出厂设置默认为 cm。 ◆“3 测量模式” 模式选择：有水深测量和泥位测量两项可以选择。水深测量:显示值为探 头到被测泥水分界点的距离；泥位测量:显示值为参考零点到泥水界面的 距离即泥位高度。出厂设置默认为泥位测量。 响应速度：有慢速、中速、快速三项可以选择。慢速:响应速率慢,测量精 度高，不容易受干扰；中速: 介于慢速和快速之间；快速:响应速率快,测 量精度低，容易受干扰。出厂设置默认中速。 安全泥位：有保持、最小值、最大值、设定值四项可以选择。保持:系统丢 波后显示值为最后测量值,电流为相对应值；最小值: 系统丢波后显示值为 4mA,电流为 4mA；最大值: 系统丢波后显示值为 20mA,电流为 20mA；设 定值: 系统丢波后显示值为最后测量值,电流输出为设定电流的设定值。出 厂设置默认为保持。 设定电流：设置丢波后的输出指定电流,大于 3.6mA,小于 22mA,再选择为 保持/最大值/最小值时无效。出厂设置默认为 3.6mA。 ◆“4 探头设置”(这项参数请不要修改) 选择探头及设置相关参数。 探头选择：有 1～9 共九项可以选择。根据探头上的标签选择，出厂设置 默认为 5。 盲区设置：设置探头的近端盲区，出厂设置默认为 0.30。 ◆“5 算法选择”(这项参数请不要修改) 8
