超声波的原理及应用实验1. 超声波的概述超声波是指频率超过人类听觉范围（20kHz）的声波。
超声波利用高频的机械振动，在介质中传播，并通过回波信号的接收来进行探测和测量。
超声波具有穿透力强、方向性好、无损检测等特点，在各个领域有着广泛的应用。
2. 超声波的原理超声波是通过声源的振动产生，声波振动传递给介质分子，分子间距和振动频率相当，产生相互作用力。
超声波可以通过压电效应产生。
压电材料是一种特殊的材料，可以在外力作用下产生电荷，并且在电压作用下变形。
当压电材料收到外力振动时，材料内部的分子也会跟着振动。
由于超声波的频率特别高，所以压电材料内部的分子能够形成机械振动。
超声波在介质中的传播速度与介质的密度和弹性有关。
通常情况下，超声波通过气体的传播速度最低，而通过固体最高。
3. 超声波的应用3.1 超声波测距超声波测距利用超声波传输的时间来测量物体与传感器之间的距离。
当超声波传感器发出超声波，当超声波遇到物体的表面时，一部分的声波会被物体反射回传感器。
通过测量从发射到接收的时间，利用声波在介质中传播速度已知的情况下，可以计算出物体和传感器之间的距离。
3.2 超声波成像超声波成像是利用超声波在不同介质中传播速度不同的原理进行的。
通过发射超声波，超声波进入人体组织中，当遇到不同组织（如肌肉、骨骼、血管等）的边界时，一部分的超声波会被组织反射回来。
通过接收和处理反射回来的波形信号，可以形成图像，用于医学诊断、妇科检查等领域。
3.3 超声波清洗超声波清洗是利用超声波在液体中形成的微小气泡破裂的原理进行的。
当超声波通过液体时，会在液体中形成大量的微小气泡。
这些气泡在声波的作用下不断形成和破裂，产生冲击和涡旋，从而起到清洗的效果。
超声波清洗广泛应用于金属零件清洗、眼镜清洗等领域。
3.4 超声波检测超声波检测是利用超声波在介质中传播特点进行的。
通过超声波的发送和接收，可以检测到材料中的缺陷、裂纹、气泡等。
超声波检测可以进行无损检测，不需要破坏材料表面，应用于航空航天、建筑工程、医疗器械等领域。
超声波测试原理及应用超声波是频率在2104Hz 1012Hz的声波。
超声广泛存在于自然界和日常生活中，如老鼠、海豚的叫声中含有超声成分，蝙蝠利用超声导航和觅食；金属片撞击和小孔漏气也能发出超声。
人们研究超声始于1830年，F. Savart曾用一个多齿轮，第一次人工产生了频率为2.4 104Hz的超声；1912年Titanic客轮事件后，科学家提出利用超声预测冰山；1916年第一次世界大战期间P. Langevin领导的研究小组开展了水下潜艇超声侦察的研究，为声纳技术奠定了基础；1927年，R. W. Wood 和A. E. Loomis 发表超声能量作用实验报告，奠定功率超声基础；1929年俄国学者Sokolov提出利用超声波良好穿透性来检测不透明体内部缺陷，以后美国科学家Firestone使超声波无损检测成为一种实用技术。
超声波测试把超声波作为一种信息载体，它已在海洋探查与开发、无损检测与评价、医学诊断等领域发挥着不可取代的独特作用。
例如，在海洋应用中，超声波可以用来探测鱼群或冰山、潜艇导航或传送信息、地形地貌测绘和地质勘探等。
在检测中，利用超声波检验固体材料内部的缺陷、材料尺寸测量、物理参数测量等。
在医学中，可以利用超声波进行人体内部器官的组织结构扫描（B超诊断）和血流速度的测量（彩超诊断）等。
本实验简单介绍超声波的产生方法、传播规律和测试原理，通过对固体弹性常数的测量了解超声波在测试方面应用的特点；通过对试块尺寸的测量和人工反射体定位了解超声波在检验和探测方面的应用。
实验所用的仪器设备和主要器材包括：JDUT-2型超声波实验仪、GOS-620型示波器（20MHz）、CSK-IB型铝试块、钢板尺、耦合剂（水）等。
实验一、超声波的产生与传播能够产生超声波的方法很多，常用的有压电效应方法、磁致伸缩效应方法、静电效应方法和电磁效应方法等.我们把能够实现超声能量与其他形式能量相互转换的器件称为超声波换能器。
超声波探测器原理图
超声波探测器是一种利用超声波技术进行距离测量的设备。
它的原理是利用超声波在空气或其他介质中的传播速度相对较快的特性，通过发射和接收超声波来测量被测物体与探头之间的距离。
探测器通常由发射器、接收器、计时电路和显示屏等组成。
发射器会产生一束超声波，并将其发送到被测物体上。
当超声波遇到物体表面时，一部分能量被反射回来，接收器会接收到这部分超声波，并将其转化为电信号。
计时电路会测量超声波从发射到接收所经历的时间，并根据声波传播速度和距离公式计算出被测物体与探头之间的距离。
最后，测量结果会在显示屏上以数字或图形的形式展示出来。
超声波探测器广泛应用于工业领域的非接触式测量，例如检测物体的位置、厚度、宽度等。
此外，它还可以用于医学领域的医学超声检测，如妇产科、心脏病学等。
超声波探测器具有测量精度高、测量范围广、响应迅速等优点，因此在许多领域得到广泛应用。
超声波探测器原理
超声波探测器的原理是利用超声波在介质中传播和反射的特性来探测目标物体或表面的性质和存在状态。
其工作过程可以概括为：发射超声波、接收反射波、测量波的传播时间和特性。
在超声波探测器中，一个发射器产生高频率的超声波，通常使用压电晶体或石英晶体作为发射器。
这些晶体会产生机械振动，从而在介质中发出超声波。
超声波具有高频率和短波长的特点，所以可以在多种介质中传播，包括空气、液体和固体。
一旦超声波遇到物体或表面，它会被物体吸收、反射或折射。
超声波探测器中的接收器会接收到这些来自目标物体的反射波，并将其转换成电信号。
接收器通常也是基于压电晶体或石英晶体的，它们将收到的超声波转换成电信号，然后通过电路进行放大和处理。
通过测量超声波发送和接收之间的时间间隔，可以确定超声波的传播时间。
然后，根据声速（超声波在介质中传播的速度）和时间，可以计算出超声波在介质中传播的距离。
通过对物体的距离和反射特性的分析，可以判断目标物体的性质、存在状态以及其他相关信息。
总之，超声波探测器利用超声波在介质中传播和反射的原理，通过发射和接收超声波来探测目标物体的性质和存在状态。
它在医学影像、工业检测、非破坏检测等领域具有广泛的应用。
超音波测量的原理和应用领域超音波测量是一种利用超声波探测物体的物理性质的技术，广泛应用于各种领域，包括医疗、工业、环境和科学研究等。
本文将探讨超音波测量的原理和一些典型的应用领域。
原理超声波是指通过介质中传递的一种高频声波，通常在20kHz至1GHz范围内。
当超声波深入材料时，会被材料中的不均匀性所反射、散射或吸收，这些反射、散射或吸收的信号可以被用来确定材料的物理性质或内部构造。
超声波测量的基本原理就是测量超声波在材料中传播的时间和强度。
当超声波从一个介质传入另一个介质时，会发生折射、反射和透射。
这些现象可以被用来测量材料的厚度、密度、速度和质量等物理性质。
超声波测量的应用领域医疗超声波是医务领域中最常用的诊断工具之一。
医生通过超声波来看到人体内部器官和组织的形状和结构，以诊断疾病和监测治疗的效果。
超声波测量广泛应用于产前诊断、心脏病学、神经学、骨科、肿瘤学和急诊医学等领域。
工业超声波测量也是工业领域中的一个重要技术。
它可以用于测量材料的厚度、强度、密度、纹理和缺陷等物理性质。
此外，它还可以用于检测金属锻件、焊接以及管道、储罐等设备的管壁厚度。
环境超声波测量也可以用于污染物和水质的监测。
例如，它可以用于测量水深和水位，以及监测海洋和内陆水中的悬浮物、氧气和PH值等参数。
此外，超声波还可以用于检测管道和水闸等基础设施中的漏洞和损坏。
科学研究超声波测量在科学研究领域中也起到重要作用。
例如，它可以用于测量动植物的尺寸、形态和结构，以及材料的物理性质和结构。
此外，在地质学和天文学等领域，超声波测量也被广泛应用于地下探测和行星探测等任务中。
结论总之，超音波测量的原理简单，但应用领域非常广泛。
除了医疗、工业、环境和科学研究等领域，它还可以应用于许多其他领域，如建筑、金融、文物修复和艺术保护等。
随着技术的不断进步，超声波测量的应用也将越来越广泛，并在各个领域中发挥出更大的作用。

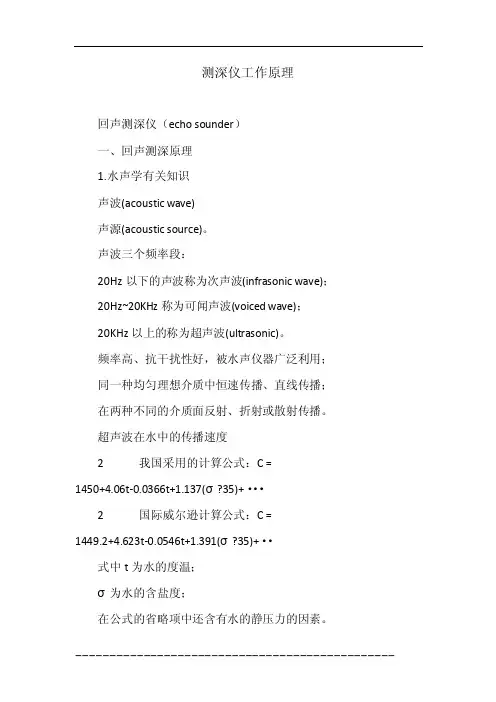

测深仪工作原理回声测深仪（echo sounder）一、回声测深原理1.水声学有关知识声波(acoustic wave)声源(acoustic source)。
声波三个频率段：20Hz以下的声波称为次声波(infrasonic wave)；20Hz~20KHz称为可闻声波(voiced wave)；20KHz以上的称为超声波(ultrasonic)。
频率高、抗干扰性好，被水声仪器广泛利用；同一种均匀理想介质中恒速传播、直线传播；在两种不同的介质面反射、折射或散射传播。
超声波在水中的传播速度2 我国采用的计算公式：C =1450+4.06t-0.0366t+1.137(σ?35)+···2 国际威尔逊计算公式：C =1449.2+4.623t-0.0546t+1.391(σ?35)+··式中t为水的度温；σ为水的含盐度；在公式的省略项中还含有水的静压力的因素。
回声测深仪测深原理中，超声波在水中的传播速度取值为1500m/s。
影响超声波在水中传播速度的因素：水温每增加1°C，声速约增加3.3m/s；含盐度每增加1‰，声速约增加1.2m/s；水深每增加100m，声速约增加3.3m/s。
其中，水深的变化引起的静压力和温度的变化，所造成的声速变化值几乎相互抵消。
三个因素中，水温的变化对声速的影响最大，需要进行“补偿”。
超声波在水中传播时的能量损耗：吸收损耗和扩散损耗。
超声波在传播过程中受到的干扰：海洋生物、海水运动、船舶本身等产生的海洋噪声干扰；海水对超声波多次反射形成的混响干扰。
2.回声测深原理——————————————————————————————————————————————在船底安装发射超声波的换能器(transducer)A和接收反射回波的换能器B回声测深仪的测深原理公式：水深：H= D+ hh：船底到海底的垂直距离；D：船舶吃水。
超声波的仪表原理及应用1. 什么是超声波超声波是一种具有高频率（超过20kHz）的声波，其频率远超过人类听觉范围，因此无法被人耳所感知。
超声波具有较强的穿透力，能够在介质中传播，并且在遇到物体表面或界面时发生反射、散射、透射等现象。
2. 超声波的发生原理超声波的发生主要依靠压电效应。
当施加电场时，压电晶体会发生机械振动，从而产生超声波。
在实际应用中，常用的压电材料有石英、锆钛酸钾等。
3. 超声波的传播特性超声波在介质中传播的速度取决于介质的密度和弹性模量。
一般来说，固体中的超声波传播速度最高，液体次之，气体最低。
此外，超声波在传播过程中还会发生衰减，衰减的程度与介质的吸声特性和仪器本身的性能有关。
4. 超声波的测量原理超声波在测量中常用于非接触式测量，可以测量距离、速度、密度等物理参数。
下面分别介绍几种常见的超声波测量原理及其应用。
4.1 超声波测距原理超声波测距原理基于声波传播的时间差进行测量。
测距仪器发射出一个短脉冲的超声波，当超声波遇到目标物体后，一部分超声波被目标物体反射回来。
通过测量发射和接收超声波之间的时间差，可以根据声速计算出目标物体与测距仪器之间的距离。
超声波测距被广泛应用于工业自动化、车辆停车辅助等领域。
4.2 超声波测速原理超声波测速原理基于多普勒效应进行测量。
当超声波遇到运动的目标物体时，被反射回来的超声波的频率会发生变化。
通过测量反射超声波的频率变化，可以计算出目标物体的运动速度。
超声波测速广泛应用于交通违章抓拍、运动员速度测量等领域。
4.3 超声波断层扫描原理超声波断层扫描（B超）利用超声波在不同组织之间的传播速度不同的特点，通过对超声波的接收和信号处理，生成组织的断层图像。
超声波断层扫描在医学领域常用于检测肿瘤、器官结构等。
5. 超声波的应用领域超声波作为一种多功能的测量技术，被广泛应用于多个领域。
以下是几个典型的应用领域：•医学诊断：超声波断层扫描用于检测肿瘤、器官结构，超声波心动图用于检测心脏功能等。
超声波探伤仪的原理和使用方法超声波探伤仪是一种非破坏性检测设备，用于检测材料内部的缺陷、裂纹等。
本文将介绍超声波探伤仪的原理和使用方法。
下面是本店铺为大家精心编写的4篇《超声波探伤仪的原理和使用方法》，供大家借鉴与参考，希望对大家有所帮助。
《超声波探伤仪的原理和使用方法》篇1一、超声波探伤仪的原理超声波探伤仪是利用超声波在不同介质中的传播速度不同的原理，来检测材料内部的缺陷和裂纹等。
当超声波穿过材料时，如果遇到缺陷或裂纹，超声波的传播速度会发生变化，从而导致反射信号的时间和振幅发生变化。
通过分析反射信号的时间和振幅变化，可以确定材料内部缺陷的位置、大小和形状等信息。
二、超声波探伤仪的使用方法1. 准备工作在使用超声波探伤仪之前，需要对设备进行准备工作。
首先需要检查设备的电源是否正常，然后打开设备，对探头进行清洁和校准。
还需要准备待检测的材料，并将其放置在平稳的工作台上。
2. 设置检测参数根据待检测材料的类型和厚度等参数，设置超声波探伤仪的检测参数。
这些参数包括探头的频率、探测范围、增益等。
3. 进行检测将探头放置在待检测材料上，并使其与材料表面紧密接触。
然后按下超声波探伤仪的启动按钮，开始进行检测。
在检测过程中，需要慢慢移动探头，以确保检测到材料内部的所有缺陷和裂纹。
4. 分析检测结果检测完成后，需要对检测结果进行分析。
通过观察超声波探伤仪显示的图像和数据，可以确定材料内部是否存在缺陷和裂纹等。
如果存在缺陷和裂纹等，需要根据实际情况采取相应的处理措施。
三、结论超声波探伤仪是一种非破坏性检测设备，可以快速、准确地检测材料内部的缺陷和裂纹等。
《超声波探伤仪的原理和使用方法》篇2超声波探伤仪是一种利用超声波检测材料内部缺陷的仪器。
其原理是：将高频电脉冲输入超声波探伤仪中，通过探头将电脉冲转换成超声波，超声波在材料中传播，当遇到材料中的缺陷时，部分超声波会被反射、散射或吸收，探头接收到这些反射或散射的超声波后，将其转换为电信号，再经过放大、处理等电路，最终在显示器上显示出材料内部缺陷的图像。
超声探测的原理和应用1. 原理介绍超声探测是一种利用声波的特性进行物质检测和成像的技术。
超声波是一种高频声波，其频率一般在20kHz到1GHz之间，超过了人类能够听到的范围。
超声波能够在不同的介质中传播，并且能够被不同的物质反射、散射或透射。
基于超声波的这些特性，我们可以利用超声探测技术来了解物质的内部结构、检测物体的缺陷、测量物体的距离等。
超声探测的原理是利用超声波在不同介质中的传播速度不同而产生的声波反射、散射或透射现象。
超声波从探测器发射出去，经过介质传播后，部分能量被物体表面反射回来，这部分反射的超声波被探测器接收到。
根据超声波在介质中传播的速度以及反射回来的时间差，我们可以计算出物体的距离。
此外，超声波还可以在介质中被不同的物质散射或透射，通过对散射或透射的超声波进行分析，我们可以获取到物质的组织结构、缺陷情况等信息。
2. 应用领域超声探测技术在众多领域中得到了广泛的应用。
以下是一些常见的应用领域：2.1 医学领域超声探测在医学领域中的应用非常广泛。
医学超声常用于诊断人体内部器官的情况，包括心脏、肝脏、乳房、子宫等。
通过超声探测，医生可以观察到器官的形状、结构、血液流动情况等，从而判断是否存在疾病或异常情况。
此外，超声探测还可以用于导航手术、生物组织检测和治疗等方面。
2.2 工业领域超声探测在工业领域中也有重要的应用。
它可以用于物体的非破坏性检测，例如检测金属中的缺陷、测量材料厚度、判断焊接质量等。
此外，超声探测还可以用于液体流量测量、气体流量测量、液位测量等。
2.3 材料科学领域超声探测在材料科学领域中的应用是研究材料性质和结构的重要手段。
通过超声探测，可以获取到材料的声学参数，例如弹性常数、波速等，从而了解材料的力学性能。
此外，超声探测还可以用于材料缺陷检测、材料结构分析等方面。
2.4 地质勘探领域超声探测在地质勘探领域中被广泛应用。
它可以用于地下水资源的勘探，通过对地下介质中的超声波的传播情况进行分析，可以确定地下水的存在、水位高度和水质情况。
