涡流探伤仪

涡流探伤仪设计方案.涡流探伤仪是一种用于检测金属材料表面裂纹和缺陷的设备。

它利用涡流原理，通过产生和感应涡流来检测材料表面的变化。

下面是一个设计涡流探伤仪的方案。

1. 设计原理：涡流探伤仪主要包括两个主要部分：激励线圈和接收线圈。

激励线圈通过通电产生交变电磁场，而接收线圈用于接收由材料表面缺陷引起的涡流感应。

通过分析接收线圈中感应到的信号，可以确定材料表面是否存在缺陷。

2. 硬件设计：涡流探伤仪的硬件设计主要包括电源电路、激励线圈、接收线圈和信号处理电路。

电源电路提供所需的电能，激励线圈产生交变电磁场，接收线圈用于感应并接收信号，信号处理电路对接收到的信号进行放大和解析。

3. 激励线圈设计：激励线圈是涡流探伤仪中最重要的部分之一。

它应根据被测材料的大小和形状进行设计。

激励线圈通常采用多匝线圈，可以根据需要进行调节和控制。

4. 接收线圈设计：接收线圈应该与激励线圈相对称放置，以便更好地感应到材料表面的涡流信号。

接收线圈通常采用细线制成，以提高感应灵敏度。

5. 信号处理电路设计：接收到的信号通常需要进行放大和滤波处理，以便进一步分析和识别。

信号处理电路应设计成能够满足这些需要的功能。

6. 控制模块设计：涡流探伤仪通常还需要一个控制模块来控制和显示检测结果。

控制模块应能够根据实际需求选择合适的参数，并将结果显示在监测器上。

7. 安全设计：涡流探伤仪的安全设计非常重要。

应采取必要的措施，以确保操作者和设备的安全。

例如，在通电前应进行安全检查，并配备过载保护装置。

总之，设计涡流探伤仪需要考虑到电路设计、线圈设计、信号处理、控制以及安全等方面的要求。

根据具体应用需求，可以进行相应的优化和改进。

涡流探伤仪工作原理
涡流探伤仪是一种利用涡流感应的原理来检测材料缺陷的无损检测设备。

其工作原理如下：
1. 原理基础：
涡流感应是指当导体材料中有交变磁场通过时，会在导体内部产生一个涡流。

涡流的生成会消耗磁场能量，并且会产生电阻热。

当存在缺陷时，由于缺陷部位的形状和存在的电阻差异，涡流的形成和强度会发生改变，从而可以利用涡流的变化来检测缺陷。

2. 工作过程：
涡流探伤仪中的电磁线圈产生一个交变磁场，然后将待检测的导体材料放置在电磁线圈附近。

当交变磁场通过导体时，导体内部会产生一个相应的涡流。

涡流的形成会导致局部磁场发生变化。

3. 检测原理：
涡流探伤仪通过测量涡流感应产生的磁场变化来检测材料中的缺陷。

当涡流通过缺陷时，涡流的形状和强度会出现变化，进而改变磁场的分布。

探测器会测量并分析这些磁场变化，并将其转化为信号。

4. 缺陷探测：
根据不同的涡流变化情况，该仪器可以检测出导体材料中的各种缺陷，例如裂纹、异物、孔洞等。

通过对涡流变化的分析，可以确定缺陷的位置、形状、大小等信息。

综上所述，涡流探伤仪通过利用涡流感应的原理来检测导体材料中的缺陷。

通过测量磁场的变化，可以分析缺陷的特征，从而实现无损检测。

涡流探伤仪检定规程
涡流探伤仪啊，那可是个了不起的家伙！它就像一个超级侦探，能在各种材料里寻找缺陷和问题。

你知道吗，涡流探伤仪的检定规程可太重要啦！这就好比是给这个超级侦探设定了一套严格的行动准则。

它规定了涡流探伤仪应该怎么去检测，检测的精度要达到什么标准，只有这样，我们才能确保它给出的结果是可靠的呀！
想想看，如果没有这些检定规程，那涡流探伤仪不就像没头苍蝇一样乱撞啦？那检测出来的结果还能让人相信吗？肯定不行啊！所以说，这些检定规程就是给它戴上了“紧箍咒”，让它乖乖地按照规矩来办事。

涡流探伤仪的检定规程包含了好多方面呢！从仪器的性能到检测的方法，从精度的要求到数据的处理，每一个环节都有详细的规定。

这就像是给涡流探伤仪打造了一个完美的“工作手册”，它必须严格按照这个手册来操作，才能发挥出它最大的作用。

比如说，对于涡流探伤仪的灵敏度，检定规程就有明确的要求。

它不能太迟钝了，不然那些小小的缺陷不就被忽略掉了吗？但也不能太过敏感，不然稍微有点风吹草动就大呼小叫的，那也不行啊！这就需要找到一个恰到好处的平衡点，而这个平衡点就是由检定规程来确定的。

再比如说，对于检测的频率和幅度，也都有严格的规定。

这就好像是给涡流探伤仪设定了一个合适的“节奏”，只有跟着这个节奏走，它才能准确地检测出材料中的问题。

如果节奏乱了，那检测结果肯定就不靠谱啦！
总之，涡流探伤仪的检定规程是非常重要的，它是保证涡流探伤仪能够准确、可靠地工作的关键。

我们可不能小看了这些规程，它们就像是涡流探伤仪的“生命线”，没有它们，涡流探伤仪就失去了存在的意义。

所以，我们一定要严格遵守这些检定规程，让涡流探伤仪为我们的生产和生活保驾护航！。

涡流探伤仪设备安全操作规定前言涡流探伤仪是一种专门用于非侵入式无损检测的仪器，主要用于检测金属材料中的缺陷和裂纹。

涡流探伤仪的操作过程中存在一定风险，为了确保人员安全和设备正常运行，需要严格遵守本规定。

设备使用环境涡流探伤仪的使用环境必须满足以下条件，才能保证操作的准确性和人员的安全：•温度在5℃-40℃之间•相对湿度不大于85%•避免强磁场、振动、腐蚀性气体等环境干扰操作前的准备工作在使用涡流探伤仪之前，需要做好以下准备工作：1.检查设备检查涡流探伤仪设备的仪器面板、电缆、传感器等是否完好无损，并查看设备维修记录是否符合规定。

2.检查工作区域检查涡流探伤仪的工作区域是否能够满足操作条件，包括温度、湿度等环境要求，以及是否存在其他安全隐患。

3.检查作业对象检查作业对象的形状、材料、表面状态等信息是否符合涡流探伤仪对检测对象的要求。

4.检查人员检查参与操作的人员的专业背景和资质，了解其是否掌握涡流探伤仪的基本知识和操作技能。

操作流程和要求1.开机操作•将涡流探伤仪连接电源进行开机，启动设备自检程序•在设备启动完毕后，进行涡流探伤仪的校准和测试，确保其工作状态正常2.初始化操作•检查探测头和工件的接触是否良好，以及探测头是否符合要求•将涡流探伤仪设备的相应参数进行设置和初始化•设备初始化完毕后，进行测试和校准，确保其工作状态正常3.检测操作•根据作业对象的情况，选择涡流探伤仪的相应探测模式和参数设置。

•在检测过程中，应确认涡流探测信号的稳定性和准确性，并进行必要的测量和记录。

•在发现异常情况或设备故障时，应及时暂停操作并进行排除，确保操作人员的人身安全。

4.结束和关机操作•在涡流探伤操作完毕后，先断开涡流探测头和工件的接触，再关闭设备电源。

•将操作过程中的数据和记录进行整理和存档。

操作中的安全事项在操作涡流探伤仪设备时，需要注意以下安全事项：•涡流探伤仪设备的高压输出端具有一定危险性，禁止私自拆卸、改装、维修涡流探伤仪设备。

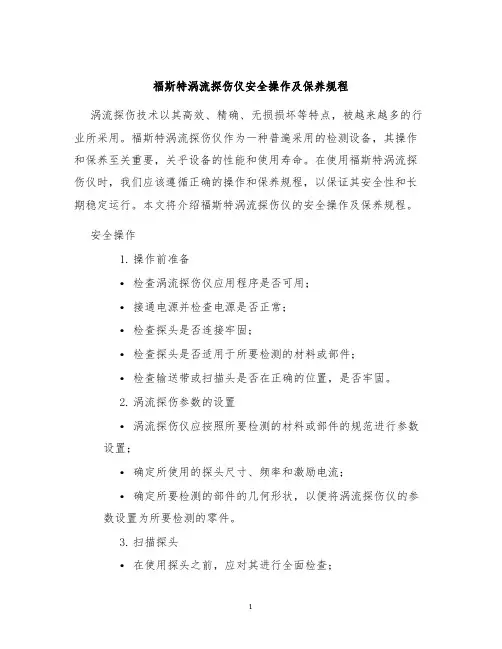

福斯特涡流探伤仪安全操作及保养规程涡流探伤技术以其高效、精确、无损损坏等特点，被越来越多的行业所采用。

福斯特涡流探伤仪作为一种普遍采用的检测设备，其操作和保养至关重要，关乎设备的性能和使用寿命。

在使用福斯特涡流探伤仪时，我们应该遵循正确的操作和保养规程，以保证其安全性和长期稳定运行。

本文将介绍福斯特涡流探伤仪的安全操作及保养规程。

安全操作1.操作前准备•检查涡流探伤仪应用程序是否可用；•接通电源并检查电源是否正常；•检查探头是否连接牢固；•检查探头是否适用于所要检测的材料或部件；•检查输送带或扫描头是否在正确的位置，是否牢固。

2.涡流探伤参数的设置•涡流探伤仪应按照所要检测的材料或部件的规范进行参数设置；•确定所使用的探头尺寸、频率和激励电流；•确定所要检测的部件的几何形状，以便将涡流探伤仪的参数设置为所要检测的零件。

3.扫描探头•在使用探头之前，应对其进行全面检查；•如果探头被遗落或落地，请对其进行轻微的检查或检测以验证其性能是否正确；•不要在探头上进行任何操作，例如裁剪、改变线材、润滑或更换零件，除非指定的资格审核机构进行；4.操作中•包括涡流探测仪和相关的测量设备，应保持在极端清洁和有序的状态下；•涡流探测仪不应当被拆卸、修理、调试。

出现故障或异常应当及时维修或报废；•操作人员必须经过培训并具备专业的证书，才能操作涡流探伤仪；•涡流探伤人员应每天进行涡流探伤伴随着不必要的食物、饮料和口香糖等需成为禁止。

5.使用完成•当涡流探伤完材料时，测量系统和扫描头必须进行清理；•涡流探伤放到原合适的位置，应该放置在干燥风待业状态；•所有探测系统在使用和存储过程中应该处于官方指定的状态。

保养规程保养涡流探伤仪的重要性不言而喻，正确的保养可以延长设备的使用寿命，降低维修成本。

下面介绍福斯特涡流探伤仪的保养步骤：1.仪器外观清洗•清洗前应关闭电源，拆卸扫描探测器并放入保护袋中；•用软毛刷清除仪器表面上的灰尘和杂质；•用干净的软布或棉头蘸上抛光剂轻轻擦拭表面，注意不要使用压力过大，以防刮伤仪器表面。

涡流探伤仪的特点及检测介绍涡流探伤仪是一种常用于非破坏性检测的仪器，主要用于检测金属和合金等材料中存在的表面裂纹、缺陷、孔洞等问题。

本文将介绍涡流探伤仪的主要特点和具体的检测步骤，以帮助读者更好地了解它的工作原理和应用场景。

特点非接触式检测涡流探伤仪是一种非接触式检测仪器，即检测过程中不需要与被检测物体直接接触。

这一点非常重要，因为它可以避免对被检测物体造成损伤或者影响其使用寿命。

与传统的力学测量方法相比，涡流探伤仪能够更加准确、快捷地检测到物体表面的缺陷。

支持大量材料检测涡流探伤仪适用于包括金属、合金、非金属材料在内的大量材料检测。

这些材料包括但不限于钢、铝、铜、陶瓷等等，因此在航空、汽车、船舶、电力、石油等领域都有广泛的应用。

此外，涡流探伤仪还能检测材料表面一些微小的缺陷，例如疲劳裂纹、孔洞、磨损等。

高效率、高灵敏度涡流探伤仪的工作原理是通过高频交流电磁场感应产生的电磁涡流，来检测被测物体内部或表面的缺陷。

由于其高频交流电磁场的震荡速度非常快，而探头与被测物之间的距离也非常小，所以它具有非常高的灵敏度和高效率。

一般可以在数秒内完成一次完整的检测过程。

显示方便涡流探伤仪的检测结果可以直接通过显示屏或者录像设备呈现出来，方便操作者的观察和判断。

此外，涡流探伤仪还可以通过计算机数据存储功能，将检测结果记录下来，方便后续的分析和报告。

检测介绍涡流探伤仪的具体检测步骤如下：步骤一：准备工作在开始涡流探伤之前，需要准备好相应的仪器和设备。

例如涡流探伤仪、探头、电源、调节器以及配套软件等等。

同时，还需要对被检测物体的表面进行充分的清洁和处理，以便于观察和检测。

步骤二：探头安装接下来，需要安装和选择相应的探头。

通常情况下，涡流探伤仪的探头分为内侧探头和外侧探头两种。

内侧探头通常用于检测管道和孔洞等内部缺陷，而外侧探头则主要用于检测平面和轴类零件表面缺陷。

步骤三：仪器调节在涡流探伤之前，还需要对涡流探伤仪进行一些调节。

a涡流探伤仪的技术参数涡流探伤仪是一种常用的无损检测设备，主要用于检测金属材料表面和近表面的缺陷。

它通过利用涡流感应原理，对被测材料进行探测和分析，可以有效地检测出各种表面裂纹、气孔、夹杂物等缺陷。

下面将介绍涡流探伤仪的技术参数。

1. 探测频率：涡流探伤仪的探测频率是指仪器在工作时所使用的电磁场频率。

一般来说，探测频率越高，对小尺寸缺陷的探测能力越强。

常见的涡流探伤仪的探测频率范围为1kHz到10MHz。

2. 探测深度：涡流探伤仪的探测深度是指仪器能够有效探测到的缺陷深度。

探测深度与探测频率有关，一般来说，探测频率越高，探测深度越浅。

涡流探伤仪的探测深度一般在几毫米到几厘米之间。

3. 灵敏度：涡流探伤仪的灵敏度是指仪器对缺陷的探测能力。

灵敏度越高，能够检测到更小尺寸的缺陷。

涡流探伤仪的灵敏度通常以最小检测能力表示，例如能够检测到直径为0.1mm 的裂纹。

4. 分辨率：涡流探伤仪的分辨率是指仪器对缺陷的识别能力。

分辨率越高，能够更准确地识别出不同类型的缺陷。

常见的涡流探伤仪的分辨率一般在0.01mm到0.1mm之间。

5. 信噪比：涡流探伤仪的信噪比是指仪器在工作时信号与噪声之间的比值。

信噪比越高，仪器对缺陷的检测能力越强。

通常情况下，涡流探伤仪的信噪比要求在40dB以上。

6. 数据采集速度：涡流探伤仪的数据采集速度是指仪器在工作时采集数据的速率。

数据采集速度越快，能够更快地完成对被测材料的检测。

常见的涡流探伤仪的数据采集速度一般在100Hz到10kHz之间。

7. 显示方式：涡流探伤仪的显示方式通常有数字显示和图形显示两种。

数字显示方式直观简洁，能够直接显示缺陷的尺寸和位置等信息；图形显示方式可以将检测结果以图像的形式展示，更加直观。

8. 仪器尺寸和重量：涡流探伤仪作为便携式设备，其尺寸和重量是考虑因素之一。

一般来说，仪器尺寸越小、重量越轻，使用起来越方便。

9. 电源要求：涡流探伤仪通常需要外部电源供电，电源要求一般为交流220V或直流12V。

涡流无损检测探伤仪灵敏度的直径范围
铜和铜合金管的涡流检测方法，按使用的探头形式分类，有穿过式线圈法、旋转式点探头法、内插式线圈法三种。

由于铜和铜合金管的生产速度较高(有100米/分以上)，所以特别适合于穿过式方法的涡流检查。

除了可做成品阶段的探伤外，因为生产过程中管的尺寸变化、材质温度变化等对探伤的影响都很小，所以也很容易在中间品阶段进行探伤检查。

中间品阶段的探伤一般是放在热处理之后定尺切断之前进行。

铜及铜合金的穿过式探伤一般使用自比式线圈，这种线圈对沿管线方向分布的长条状缺陷的检出灵敏度较低。

超声波探伤仪穿过式的探伤装置包括：涡流探头，涡流探伤仪，打标装置，报警，好坏管的分料机构。

如果是离开生产作业线的探伤，还应包括传送装置和上下料机构等。

对于一般的穿过式涡流探伤，需要确定的检测参数有探伤速度、填充系数、探伤频率、放大器增益、检波相位、滤波频带、报警电平等。

对于铜及铜合金管的涡流探伤，由于它们的材质特性和较高的探伤速度，所以在上述诸条件中，探伤频率和填充系数的选定尤为重要。

①探伤频率的选择
探伤频率与检出缺陷灵敏度关系较大，在选择探伤频率的时候，除了要考虑所需检出缺陷的位置(内壁或外壁)、形状和大小，还要兼顾考虑检测线圈的长度、探伤速度等因素。

经验告诉我们，对于铜和铜合金管的探伤，在采用穿过式线圈时，探伤频率一般选择在1~100kHz范围。

在使用穿过式方法进行探伤时，对于不同直径和壁厚的铜和铜合金管，探伤频率的选择亦不一样。

一般来说，管径越大，壁厚越厚，使用的频率越低，反。

涡流探伤仪的原理涡流探伤仪工作原理涡流探伤仪是用于金属在线、离线探伤的新一代涡流设备。

它接受了先进的数字电子技术以及微机技术，操作简单、便利。

为用户供应牢靠、稳定的操作平台，具备高灵敏的性能指标。

涡流探伤仪基本原理：涡流检测是以电磁感应为基础的，它的基本原理可以描述为：当载有交变电流的检测线圈靠近导电试件时，由于线圈中交变的电流产生交变的磁场，从而试件中会感生出涡流。

涡流的大小、相位及流动形式受到试件导电性能等的影响，而涡流的反作用磁场又使检测线圈的阻抗发生变化，因此，通过测定检测线圈阻抗的变化，就可以得出被测试件的导电性差别及有无缺陷等方面的结论。

具有相对独立的检测通道，可分别连接不同规格的检测探头，用于同时检测金属纵向裂纹或横向缺陷（如驳口）的缺陷信号，因此，该仪器特别适用于在线以及离线检测，并且可以在无磁饱和器的条件下进行调试检测。

接受计算机中英文菜单人机对话，大屏幕双踪信号显示，多模式报警技术，以及独特的数字电子平衡技术，使得仪器操作更加简单、牢靠。

智能金属涡流探伤仪具有64Hz～2MHz测试频率范围，能够适用于各种不同金属的检测要求，并且由于接受全数字化设计，因此，能够在仪器内建立标准检测程序，便利用户在改换金属管道规格时快捷调用。

可配耦合间隙要求很低的穿过式探头，亦可配接只有香烟盒大小的组合式平面探头，探头的选择完全依据用户的检测要求而定，且仪器能够适用于几乎全部厂家生产的涡流探头。

此外，仪器可配置高精度延时打标模块，实现在线自动探伤。

涡流探伤仪的原理涡流探伤仪是用于金属在线、离线探伤的新一代涡流设备。

它接受了先进的数字电子技术以及微机技术，操作简单、便利。

为用户供应牢靠、稳定的操作平台，具备高灵敏的性能指标。

涡流探伤仪基本原理：涡流检测是以电磁感应为基础的，它的基本原理可以描述为：当载有交变电流的检测线圈靠近导电试件时，由于线圈中交变的电流产生交变的磁场，从而试件中会感生出涡流。

涡流的大小、相位及流动形式受到试件导电性能等的影响，而涡流的反作用磁场又使检测线圈的阻抗发生变化，因此，通过测定检测线圈阻抗的变化，就可以得出被测试件的导电性差别及有无缺陷等方面的结论。

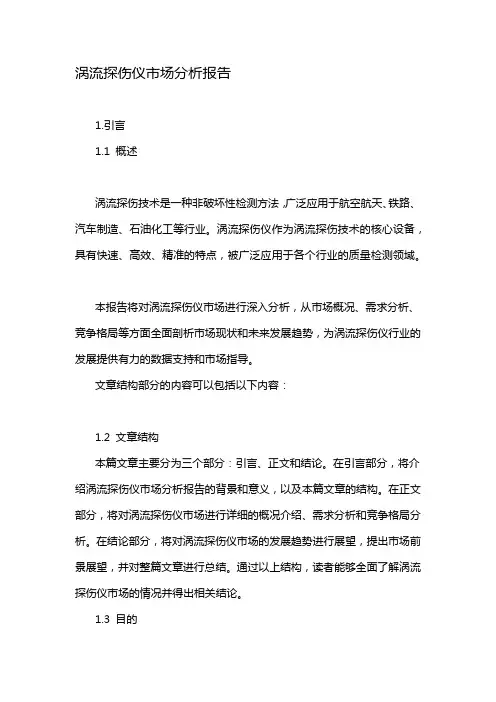

涡流探伤仪市场分析报告1.引言1.1 概述涡流探伤技术是一种非破坏性检测方法，广泛应用于航空航天、铁路、汽车制造、石油化工等行业。

涡流探伤仪作为涡流探伤技术的核心设备，具有快速、高效、精准的特点，被广泛应用于各个行业的质量检测领域。

本报告将对涡流探伤仪市场进行深入分析，从市场概况、需求分析、竞争格局等方面全面剖析市场现状和未来发展趋势，为涡流探伤仪行业的发展提供有力的数据支持和市场指导。

文章结构部分的内容可以包括以下内容：1.2 文章结构本篇文章主要分为三个部分：引言、正文和结论。

在引言部分，将介绍涡流探伤仪市场分析报告的背景和意义，以及本篇文章的结构。

在正文部分，将对涡流探伤仪市场进行详细的概况介绍、需求分析和竞争格局分析。

在结论部分，将对涡流探伤仪市场的发展趋势进行展望，提出市场前景展望，并对整篇文章进行总结。

通过以上结构，读者能够全面了解涡流探伤仪市场的情况并得出相关结论。

1.3 目的本报告的目的是对涡流探伤仪市场进行深入分析，揭示市场的概况、需求状况以及竞争格局。

通过对市场发展趋势的分析，为相关企业和投资者提供决策参考，帮助他们了解市场的主要特点和未来发展方向。

同时，我们也希望通过这份报告，促进涡流探伤仪技术的推广和应用，推动市场的进一步发展。

最终，希望通过研究报告的发布，为涡流探伤仪市场的健康发展提供有益的参考和建议。

1.4 总结总结通过对涡流探伤仪市场的概况、需求分析以及竞争格局的深度分析，我们可以清晰地了解到当前市场的发展情况和趋势。

涡流探伤仪市场正处于快速发展的阶段，市场需求不断增长，而竞争格局也变得更加激烈。

随着科技的不断进步和市场需求的变化，涡流探伤仪的应用范围将会得到进一步拓展，市场前景十分广阔。

通过本报告的分析，我们对涡流探伤仪市场的发展趋势和市场前景有了更加清晰的认识。

相信在未来的发展中，涡流探伤仪市场将会迎来更多的机遇和挑战，同时也为相关企业提供了更多的发展空间和可能性。

涡流探伤仪技术参数涡流探伤仪是一种非破坏性检测仪器，常用于检测金属表面的缺陷和裂纹。

它利用涡流的原理，通过电磁感应产生的涡流在被测物体表面的变化来检测缺陷。

本文将详细介绍涡流探伤仪的技术参数。

1. 探测频率涡流探伤仪的探测频率是指仪器所使用的电磁感应频率。

常见的探测频率范围为10Hz到10MHz，不同频率的选择取决于被测物体的材料和尺寸。

较低的频率适用于较大的缺陷和粗糙表面，而较高的频率则适用于较小的缺陷和光洁表面。

2. 探测深度涡流探测仪的探测深度是指仪器能够检测到的缺陷的最大深度。

探测深度取决于探测频率、探测线圈的尺寸和材料的导电性等因素。

一般来说，探测频率越高，探测深度越浅。

同时，较大尺寸和导电性较好的材料也有助于增加探测深度。

3. 分辨率涡流探测仪的分辨率是指仪器能够分辨两个相邻缺陷之间的最小距离。

分辨率受到探测频率、探测线圈的尺寸和材料的导电性等因素的影响。

较高的探测频率和较小的探测线圈尺寸可以提高分辨率，而较好的导电性材料也有助于增加分辨率。

4. 灵敏度涡流探测仪的灵敏度是指仪器能够检测到的最小缺陷尺寸。

灵敏度取决于探测频率、探测线圈的尺寸和材料的导电性等因素。

较高的探测频率和较小的探测线圈尺寸可以提高灵敏度，而较好的导电性材料也有助于增加灵敏度。

5. 信噪比涡流探测仪的信噪比是指仪器在检测过程中信号与噪声的比值。

信噪比越高，仪器的检测精度越高。

信噪比受到仪器本身的设计和制造质量、环境噪声以及被测物体的杂散信号等因素的影响。

6. 显示方式涡流探测仪的显示方式通常有模拟显示和数字显示两种。

模拟显示通过仪器上的指针或指示灯来显示缺陷的大小和位置。

数字显示通过数字屏幕来显示缺陷的具体数值。

数字显示方式具有更高的精度和可读性，但模拟显示方式更直观。

7. 数据存储与传输涡流探测仪通常具有数据存储和传输功能，可以将检测结果保存并传输到计算机或其他设备进行进一步分析和处理。

数据存储和传输方式可以是内置存储器、USB接口、蓝牙或Wi-Fi等。

a涡流探伤仪的技术参数摘要：一、涡流探伤仪概述二、涡流探伤仪的主要技术参数1.频率范围2.增益3.相位4.驱动电压5.采样频率6.滤波方式7.报警方式8.探头类型9.显示模式10.平衡方式11.存储功能12.通讯功能13.内置电源14.外部电源15.外形尺寸和重量正文：一、涡流探伤仪概述涡流探伤仪是一种利用涡流原理进行无损检测的仪器，广泛应用于金属材料和零部件的探伤。

它具有探伤、涂层测厚和电导率测量功能，可以对各种金属材料和零部件进行缺陷检测，如焊缝裂纹、折叠、结疤、凹坑、列横、导板划痕、横裂或离层等。

二、涡流探伤仪的主要技术参数1.频率范围：涡流探伤仪的工作频率一般在50Hz至10MHz之间，频率的选择会影响到探伤深度。

较低的频率适用于较深的探伤，而较高的频率适用于较浅的探伤。

2.增益：增益是控制信号放大程度的参数，一般在0至80dB之间调整。

增益越大，信号放大程度越高，检测灵敏度越高，但同时噪声也会增加。

3.相位：相位是控制信号发射和接收的时间关系，可以调整涡流探伤仪的灵敏度和分辨率。

相位设置得当，可以提高对缺陷的检测灵敏度和准确性。

4.驱动电压：驱动电压是激励探头产生涡流的力量，可根据被测物的性质和探头的要求进行调整。

5.采样频率：采样频率是指每秒钟采集的信号样本数，越高则信号分辨率越高，但同时对计算能力和存储空间的要求也越高。

6.滤波方式：滤波方式用于消除噪声和干扰信号，提高检测信号的清晰度。

涡流探伤仪通常采用数字滤波技术。

7.报警方式：报警方式包括幅度报警和相位报警，用于实时监测检测信号的变化，发现异常及时报警。

8.探头类型：涡流探伤仪常用的探头类型包括发射式、差分式和绝对式探头，不同类型的探头适用于不同的检测需求。

9.显示模式：显示模式包括阻抗平面显示和时基扫描显示，有助于观察和分析检测结果。

10.平衡方式：数字平衡用于消除探头电缆引起的电位差，提高检测信号的准确性。

11.存储功能：涡流探伤仪可进行图形存储和设置存储，方便对检测过程进行回放和分析。

涡流探伤仪设计方案1. 引言涡流探伤是一种常用的非破坏性检测方法，广泛应用于工业生产中对金属材料表面缺陷的检测。

为了提高涡流探伤的效率和准确性，本文设计了一套涡流探伤仪。

2. 设计原理涡流探伤的原理是基于法拉第电磁感应定律，当通过金属材料表面的导电体时，由于磁通变化引起的感应电流在导电体内形成涡流。

通过检测涡流的变化，可以判断出金属材料表面是否存在缺陷。

3. 设计方案涡流探伤仪主要由以下几个部分组成：3.1 发射线圈发射线圈是涡流探伤仪的核心部件，用于产生磁场。

发射线圈由绕组和磁芯组成，通过电流激励绕组产生磁场，并将磁场集中在待检测部位。

3.2 接收线圈接收线圈用于检测待检测部位产生的涡流，它由绕组和磁芯组成。

当待检测部位存在缺陷时，涡流的强度和方向会发生变化，接收线圈可以将这种变化转换为电信号。

3.3 信号处理器信号处理器用于接收和处理接收线圈产生的电信号，它通过放大、滤波和模数转换等处理，将电信号转换为数字信号，并进行相关算法分析，以实现对待检测部位缺陷的判断和定位。

3.4 控制系统控制系统用于控制涡流探伤仪的运行，包括发射线圈和接收线圈的电流控制、信号处理器的工作状态控制等。

控制系统还可以实现对检测参数的设置和调整。

4. 设计优化为了提高涡流探伤仪的性能，可以从以下几个方面进行优化：4.1 发射线圈优化优化发射线圈的设计和制造工艺，提高发射线圈的发磁效果和耐磨性，减小能量损耗，并增加线圈的寿命。

4.2 接收线圈优化优化接收线圈的设计和制造工艺，提高接收线圈的灵敏度和信噪比，减小线圈的尺寸和重量，便于操作和移动。

4.3 信号处理器优化优化信号处理器的算法和硬件设计，提高信号处理的速度和精度，增加数据存储和传输的能力，以适应各种检测场景的需求。

4.4 控制系统优化优化控制系统的设计和软件开发，简化操作界面和操作流程，提高控制系统的稳定性和可靠性，减少故障率。

5. 总结本文设计了一套涡流探伤仪的方案，通过优化发射线圈、接收线圈、信号处理器和控制系统等部分，提高涡流探伤仪的性能和可靠性。

涡流探伤仪的基本组成及工作原理尽管不同用途的涡流检测仪器的电路和结构各不相同，但其基本工作原理和基本结构是相同的。

下面主要介绍涡流探伤仪的基本组成及工作原理。

图5.28所示是典型涡流探伤仪的结构框图，其电子电路主要由两大部分组成：(1)基本电路：振荡器、信号检出电路、放大器、显示器和电源。

(2)信号处理电路：鉴别影响因素和抑止干扰的电路。

振荡器为桥接线圈提供电流以产生交变磁场。

这个磁场在试样中感应出涡流，使线圈的阻抗依据试详情况发生变化，于是桥接电路输出电压也发生变化，即把线困阻抗变化转换成电信号。

一般来说，这个信号的振幅很小，需用放大器加以放大，以便后继单元(如相敏检波器)之用。

在桥路输出信号中，除了有缺陷信号外、还会有一些由其他因索引起的干扰信号。

消除这些干扰信号应采用信号处理单元。

经信号处理单元的分析处理，最后输出显示、记录并触发报警装置或分选门。

常用的比较典型的祸流探伤仪有如下两种：一种是常用于管、棒、丝材探伤的穿过式涡流探伤仪器，其原理如图5.29所示。

这类仪器有阻抗的相位分析、相敏检波，但最后结果的显示足以信号的幅度为主的。

另一种是常用于手动检测不规则几何尺寸工件的探针式涡流探伤仪。

这种探伤仪又因信号显示方式不同可分为电表指示和阻抗平面显示两种。

如图5.30所示是以阻抗平面显示的探针式涡流探伤仪的基本结构框图。

电桥输出信号被放大，经徊敏检波和浊波变成一个包含有线圈阻抗变化的相位和幅值特征的直流信号。

将这个信号分解成分相r两个相互垂直的分量，分别加在CRT的垂直和水平偏转板上进行显示。

盡管不同用途的渦流檢測儀器的電路和結構各不相同，但其基本工作原理和基本結構是相同的。

下面主要介紹渦流探傷儀的基本組成及工作原理。

圖5.28所示是典型渦流探傷儀的結構框圖，其電子電路主要由兩大部分組成：(1)基本電路：振蕩器、信號檢出電路、放大器、顯示器和電源。

(2)信號處理電路：鑒別影響因素和抑止幹擾的電路。

涡流探伤仪的原理及应用简介涡流探伤是一种基于涡流感应原理的无损检测技术，可以对金属、合金及导电材料进行有效的表面或近表面缺陷检测。

涡流探伤仪是一种专门用于进行涡流探伤的仪器，它可以根据不同的应用需求选择不同的工作频率和探头。

原理涡流探伤的原理基于法拉第感应定律，即：当导体中存在变化的磁场时，会在导体内产生感应电流。

在涡流探伤中，探头通过传送电流在被测物体表面诱导出涡流，涡流在被测物体表面并不直接流动，但是会产生磁场。

涡流的电磁效应能够引起探头电压的变化，这种变化可以检测到被测物体的缺陷情况。

涡流探伤的过程可以理解为高频磁场对被检测的导体材料进行磁化。

当探头靠近被检测的材料时，磁场会通过被检测的材料，诱导出涡流。

涡流的产生会引起当地磁场的变化，这个变化可以感应移动的探头内的电场。

当涡流受到材料中缺陷的影响时，涡流的电磁效应会发生变化。

这种变化可以被探头检测到，从而确定材料中的缺陷情况。

应用涡流探伤技术广泛应用于汽车、航空、航天、化工、核电和铁路等领域，主要用于以下方面：•表面缺陷检测：涡流探伤可以对毛刺、裂纹、层间粘结度、焊缝质量等表面缺陷进行检测。

•材料排序：涡流探伤可以测量材料的电导率和磁导率，根据测量结果对不同材料进行排序。

•金属管道检测：涡流探伤可以检测金属管道内壁的腐蚀、氧化、斑点和缺陷等问题。

•磁性材料检测：涡流探伤可以对含磁性材料进行检测，对于含有表面裂纹的磁性材料，涡流探伤可以达到很高的检测灵敏度。

另外，涡流探伤也可以用于检测导电涂层和非导电表面，例如用于检测塑料、橡胶、涂料和陶瓷等非导电材料的涂层厚度。

结论涡流探伤作为一种无损检测技术，具有高效、高精度、高灵敏度、无污染等优点。

涡流探伤技术的发展，不仅推进了制造业的发展和产品质量的保障，还促进了工业设备领域的进步，为安全生产提供了有效的保障。

涡流探伤仪操作规程1 目的本规程规定了涡流探伤仪的操作规程，主要规定了涡流检测的操作要求。

2 适用范围本规程适用于一般涡流探伤系统的操作。

3 操作要求3.1检测仪器设备的准备3.1.1检验设备一般应由涡流探伤仪、检测线圈、传动装置、记录装置及其它辅助装置组成。

3.1.1.1涡流探伤仪涡流探伤仪由振荡器、放大器、检测线圈、信号处理和缺陷显示单元等组成，涡流探伤仪的性能应满足GB/T14480 标准的规定。

3.1.1.2检测线圈a 穿过式线圈穿过式线圈可采用绝对式、差动式等方式，穿过式线圈探伤须具备磁饱和装置，磁饱和装置应能充分有效的对圆钢检验部位进行均匀磁化以满足探伤检验的要。

b 放置式(点式)线圈放置式(点式)线圈可采用绝对式、差动式等方式，线圈和仪器应有良好匹配。

采用放置式c 点式线圈的涡流探伤仪应具有间隙补偿功能，以克服提离效应引起的检测误差。

3.1.1.3 传动装置传动装置应使待检件匀速、同心地通过检测线圈或旋转头，保持检测线圈与待检件间隙稳定，且待检件不应有影响检验结果的抖动。

3.1.1.4 记录装置记录装置应稳定可靠，并能真实记录探伤仪的输出信。

3.1.1.5 辅助装置辅助装置包括:磁饱和装置、退磁装置(穿过式线圈探伤用)、旋转头(放置式(点式)线圈探伤用)、标记装置、分选装置和记数装置等。

这些装置应能准确标记缺陷位置、有效地去除待检件磁性、准确分选记数等。

3.1.2仪器通电、预热探伤仪在调试前应预先通电、预热，以确保仪器使用过程中性能稳定。

3.1.2确定参数按被检材料的合同要求，准确确定探伤设备、仪器参数，准备好探伤用导套、对比试样及必要的材料、工具等。

3.1.2.1穿过式线圈探伤的调整选择适当的检验速度，调整检测线圈与对比试样的同心度及探伤仪有关参数,使对比试样中部的 3 个人工缺陷周向灵敏度差不大于3dB ,并在此检验条件下检验出试样上的每个人工缺陷。

3.1.2.2点式线圈探伤的调整调整设备的机械装置，使对比试样、探头具有良好的同心度。

1.适用范围各种金属材料的管材，丝材，棒材和板材等在线或离线检查。

2.操作规程2.1探伤种类的选择探伤种类主要有：A）扇区区域报警方式（采用三组独立扇形门报警，任何波形，只要进入扇形区域既报警）B）矢量矢径报警方式（任何波形，只要超过电平线既报警）C）垂直分量报警方式（波形在Y轴上的投影，任何波形，只要超过电平线既报警）主要使用矢量矢径报警方式。

2.2探伤方法的选择探伤方法主要有：1.穿过式线圈涡流探伤（钢管在整个圆周面上都能进行探伤检查）2.旋转钢管/扁平式线圈涡流探伤（被检管和检查线圈彼此要相对移动）主要使用穿过式线圈涡流探伤2.3探伤模式的选择探伤模式主要有：A)自动探伤（当一起与控制器连接后。

按自动探伤按钮即可进行自动探伤，此时，如果传感器没有信号输出，仪器不会工作）B)手动探伤（当仪器没有与控制传感器连接时，按自动探伤按钮，仪器可以正常工作，并进行声光报警，但没有自动端部信号切除功能）主要使用手动探伤模式。

2.4样管的制作根据国家标准GB/T7735-2004中的要求，使用穿过式线圈涡流探伤技术时，对比试样上应由5个径向钻孔，钻头整个壁厚。

其中位于试样钢管中部且沿圆周方向的3个孔应彼此间隔120°，试样钢管的钻孔在长度方向上相隔距离应不小于200MM，焊接钢管应有1个孔位于焊缝上。

验收等级A可作为水压密实性检验的替代方法。

验收等级B有供需双方协商并在合同中注明。

2.5参数2.5.1参数的定义频率--KHz：（检测灵敏度）常用材料的是用范围：钢管：3——15KHz不锈钢：6——30KHz薄壁空调管：10——30KHz冷凝器用黄铜管：8——25KHz探头--档：即探头匹配。

只要点击它，自动进行。

常用材料的使用设置：1或2档：黑色金属（铁、锰、铬及其合金，如钢、生铁、铁合金、铸铁等）3或4档：有色金属（除去以上）增益--dB：即探伤时所用的放大倍率。

相位--度：既波形与X轴之间的夹角。
