无线充电效率 原理说明及曲线

无线充电器原理
无线充电器原理可以简单地解释为利用电磁感应原理实现设备充电。

它由两部分组成：一个无线充电座和一个可充电设备。

在无线充电座中，有一个线圈，通过电流形成一个交变磁场。

当交变磁场与可充电设备中的另一个线圈靠近时，它会感应出一个电流。

这个感应电流被用于充电设备的电池中，使其充满能量。

具体来说，无线充电器原理是基于法拉第电磁感应定律。

根据这个定律，当一个导体在磁场中运动或磁场改变时，就会在导体中产生感应电流。

在无线充电器中，通过交变电流在充电座的线圈中产生一个交变磁场，然后将这个磁场传递给可充电设备中的线圈。

当两个线圈靠近时，磁场在它们之间传递能量，产生电磁耦合。

这个电磁耦合指的是两个线圈之间的电流感应现象。

交变磁场在可充电设备的线圈中感应出一个交变电流，然后这个电流通过一些电路进行整流、调整和传输，最终存储到设备的电池中。

无线充电器原理的优势是方便性和避免了传统有线充电器的限制。

它可以减少充电过程中的插拔操作，避免了电线的纠缠和损坏问题。

此外，无线充电器还可以实现多设备同时充电，提高了充电效率和便利性。

总而言之，无线充电器利用电磁感应原理实现设备的无线充电。

通过交变磁场在充电座和设备之间传递能量，使设备的电池得以充满能量，实现便捷的无线充电过程。

无线充电已经在电动牙刷、电动剃须刀、无绳电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域及电动汽车和列车领域。

未来可以将无线充电装置安装在办公桌内部,只要将笔记本或PDA 等电器放在桌上就能够立即供电。

以下是四种主要无线充电方式：无线充电方式 充电效率使用频率范围传输距离电场耦合方式电磁感应方式92%22KHz数mm-数cm磁共振方式95%13.56MHz 数cm-数m无线电波方式38% 2.45GHz 数m-1.电磁感应方式无线供电驱动一枚60W电灯泡，效率高达75%。

电磁感应无线充电产品示意图电磁感应方式，送电线圈与受电线圈的中心必须完全吻合。

稍有错位的话，传输效率就会急剧下降。

下图靠移动送电线圈对准位置来提高效率。

目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。

Qi源自汉语“气功”中的“气”， 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。

通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。

在伦敦利用其最新研发的感应式电能传输技术成功实现为电动汽车无线充电。

在展示过程中，该公司将电能接收垫安装于雪铁龙电动汽车车身下侧，这样电池就可以通过无线充电系统进行无线充电。

电动牙刷无线充电示意图一种无线充电器发送和接收原理图2. 磁共振方式磁共振方式的原理与声音的共振原理相同。

排列好振动频率相同的音叉，一个发声的话，其他的也会共振发声。

同样，排列在磁场中的相同振动频率的线圈，也可从一个向另一个供电。

相比电磁感应方式，利用共振可延长传输距离。

磁共振方式不同于电磁感应方式，无需使线圈间的位置完全吻合。

应用：三菱汽车展示供电距离为20cm，供电效率达90％以上。

线圈之间最大允许错位为20cm。

如果后轮靠在车挡上停车，基本能停在容许范围内。

索尼公司发布的一款样机：无电源线的电视机利用磁场共振实现无线供电的电视机。

无线充电技术简介一、引言无线充电技术最早出现于19世纪末，当时的物理学家Nikola Tesla演示了磁共振耦合——在两个电路（一个发射器一个接收器）之间建立磁场，通过空气来传输电能。

但在之后的大约100年时间里，这项技术并没有得到多少实际应用。

直到近年来智能终端设备的广泛应用，尤其是智能手机的普及，才让无线充电技术得以重新发展和推广。

二、基本原理1. 技术概览目前，无线充电的方式主要有四种类型：通过电磁感应的磁耦合方式，通过电磁波近场谐振的磁共振方式，通过电场进行能量传输的电场耦合方式，以及通过电磁波辐射的微波传输方式。

四种方式的对比如下表：以上四种类型中，电磁感应的磁耦合方式在目前的便携式设备中应用最广泛，方案也最成熟；而微波传输的自由度更高，更为便捷，是未来便携式设备“隔空充电”，“追踪充电”方案实现的基础，但目前方案并不成熟；磁共振方式则更多应用于电动汽车的无线充电。

本文将主要介绍以磁耦合方式为基础的手机无线充电技术。

2. 手机无线充电原理法拉第电磁感应定律：闭合电路的一部分导体在磁场里做切割磁感线的运动时，导体中就会产生电流。

这是无线充电最基础的原理。

当电流通过线圈时，会产生磁场；当闭合电路磁通量发生变化时，会产生感应电动势。

结合手机无线充电来说，充电底座和手机背部各有一个线圈，充电底座通过线圈将电流转化为磁场，并且是不断变化的磁场。

而手机背部的线圈也因为底座磁场不断的变化，其中的磁通量也在不断变化，产生感应电动势，有了感应电流，再转化为直流电进行充电。

以常见的变压器举例，变压器的初级和次级线圈没有直接连接，而是通过磁场耦合将电能从初级传输到次级。

初级和次级通过铁芯相连提高耦合的效率。

而手机背部和底座的线圈之间没有铁芯，如图3所示，初级线圈的磁场在空间上是发射的。

这样就需要次级线圈贴近初级线圈，同时保持对齐才可以获得较大的传输效率。

因此磁耦合方式的无线充电，充电距离和自由度相对比较小。

无线充电技术工作原理无线充电的工作原理主要基于电磁感应、电磁共振、无线电波（RF）、电场耦合传输技术，这些技术允许电能通过非物理接触的方式从充电基座（或发射器）传输到电子设备（或接收器）的电池中。

以下是这三种主要无线充电技术的工作原理：①电磁感应式无线充电：1．这是目前应用最广泛、技术最成熟的无线充电方式。

其基本原理与变压器相似，利用交变电流通过初级线圈产生交变磁场，次级线圈则感应出电动势并转换为电流，从而实现电能的无线传输。

2．充电时，充电设备（如手机）放置在无线充电板上，两者内置的线圈相互靠近。

充电板上的线圈连接至电源并产生交变磁场，手机内的线圈感应到这一磁场后产生电流，进而为手机电池充电。

3．优点：效率高、技术成熟、成本相对较低。

4．缺点：传输距离短（一般需几毫米至几厘米），且要求设备位置相对固定。

②电磁共振式无线充电：1．电磁共振技术通过调整发射器和接收器的频率，使它们在同一频率上共振，从而更有效地传输电能。

这种技术的传输距离比电磁感应更远，可达数米。

2．发射器和接收器都包含能够产生和接收共振的线圈，它们被调谐到相同的频率。

当发射器通电并产生交变磁场时，与接收器线圈频率相同的部分会被放大并传输给接收器。

3．优点：传输距离较远，适用于多个设备同时充电。

4．缺点：效率相对较低，且对设备位置和方向有一定要求。

③无线电波（RF）传输式无线充电：1．无线电波式无线充电利用微波或毫米波等无线电波将电能传输到接收设备。

这种方法类似于无线通信，但传输的是电能而非信息。

2．发射器将电能转换为无线电波并发射出去，接收器则捕捉这些无线电波并将其转换回电能。

这种技术可以实现较远距离的电能传输，但技术复杂度和成本较高。

3．优点：传输距离远，理论上可以实现较远的无线充电。

4．缺点：效率低，能量在传输过程中会有较大损失；且可能对周围电子设备产生干扰。

总的来说，无线充电技术的发展为人们的生活带来了极大的便利，不同的技术各有优缺点，适用于不同的应用场景。

无线充电的主要技术原理无线充电技术是一种利用无线电波传输能量的充电方式。

它是一种通过电磁感应实现的充电方式，也是一种快速高效、方便省时的充电方式。

其工作原理是依靠电磁感应作用，将电能转化为无线电波传输到移动设备上，同时通过电路和控制芯片进行控制，将无线电波转换为电能再传递到设备的电池中。

无线充电主要技术原理包括以下几个方面：1.电磁感应原理无线充电技术依靠电磁感应原理。

电磁感应是一种物理现象，当磁通量随时间变化时，会在导体中产生电动势。

在无线充电设备中，发射端产生的交变电流通过感应线圈，产生变化的磁场，这个变化的磁场激发了接收端的感应线圈，从而在接收端感应线圈中产生电动势，将电能转化为电流流入电池中。

这样就实现了将电能无线传输的目的。

2.共振原理共振原理是无线充电技术的重要组成部分，它的作用是增强电磁感应的效果。

共振是一种物理现象，当两个物体的振动频率相近时，可实现能量传输。

在无线充电技术中，发射端和接收端的感应线圈频率相同，且互相调整到共振状态下，这样就能够将能量传输到接收端了。

这种技术不仅能够扩大传输的距离，还能够减少传输的损耗和能量浪费，从而实现更高效率的无线充电。

3.电池管理技术电池管理技术是无线充电中不可或缺的一部分，其主要作用是监测电池的充电状态，并控制充电量使电池不会受到损害。

在无线充电过程中，需要将电能无线传输给设备，当设备充满时，需要停止充电，并且防止电池过充。

此时需要电池管理技术进行监测，控制充电器的输出电流，保护设备的电池不被过冲和过放。

无线充电技术虽然方便快捷，但仍有一些限制。

例如，传输距离有限，受到障碍物的干扰，能量传输效率低，需要耗费较多的电能，充电速度相对较慢。

因此，无线充电技术在实际应用中还需要不断改进和优化，以满足人们对高效率、高质量充电的需求。

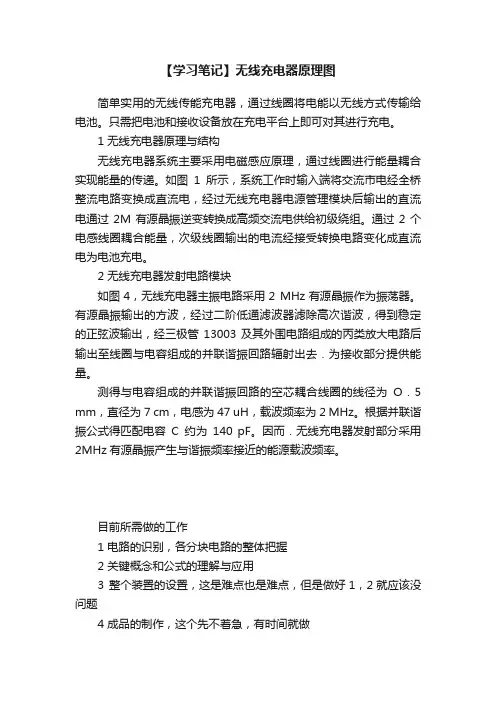

【学习笔记】无线充电器原理图简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。

只需把电池和接收设备放在充电平台上即可对其进行充电。

1 无线充电器原理与结构无线充电器系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。

如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，经过无线充电器电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。

通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

2 无线充电器发射电路模块如图4，无线充电器主振电路采用2 MHz有源晶振作为振荡器。

有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定的正弦波输出，经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。

测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。

根据并联谐振公式得匹配电容C约为140 pF。

因而．无线充电器发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

目前所需做的工作1 电路的识别，各分块电路的整体把握2 关键概念和公式的理解与应用3 整个装置的设置，这是难点也是难点，但是做好1，2就应该没问题4 成品的制作，这个先不着急，有时间就做5 任务的分配，123是需要整个小组都要参与的，而前期的准备要分人尽快完成6 现在你就请老师看一下，这个基本电路是否可行，行我们就继续研究。

要想自己设计出电路，难度比较大，我们可以利用别人的电路，来运用到我们的发明上来，我们做一个资源的整合。

阅读本文用了：分秒，转发只需1秒❀转载是一种智慧❀分享是一种美德❀。

无线充电技术的原理与应用随着移动设备的普及和需求的不断增长，无线充电技术成为了现代科技领域中颇为热门的话题。

这项技术的出现，极大的便利了人们的生活和工作，解决了大量使用充电线所带来的不便。

接下来，我们就来了解一下无线充电技术的原理和应用。

一、无线充电技术的原理无线充电技术是基于电磁感应原理而实现的。

在这种技术中，一个被称为发射器的设备会通过电磁波将能量传递到另一个被称为接收器的设备中，从而实现对后者的无线充电。

这么说或许有些抽象，下面我们就来深入解析一下其中的原理。

电磁波是指能在空间中传播的电磁场扰动，通常包括了电场和磁场的变化。

当一定频率的电磁波穿过一个线圈时，它会在线圈内产生一个交变的电流，这就是电磁感应现象。

而在无线充电中，电磁波波长通常在1mm到10m之间，频率在3kHz到300GHz之间。

当发射器放出电磁波信号，接收器就会捕捉到这些信号，进而产生电流以供充电。

这样，我们就可以实现无需数据线、无需线材即可对移动设备进行充电的操作了。

二、无线充电技术的应用无线充电技术在生活和工作中都有着较广泛的应用，以下就是其几个典型应用场景。

1、智能手表和智能手机随着智能手表和智能手机的普及，它们的充电方式也发生了变革，由传统的数据线充电变为了无线充电。

在这个场景下，我们需要在无需任何线缆的情况下完成对设备的充电，这也正是无线充电技术的魅力所在。

2、车辆无线充电系统车辆无线充电系统是另一个很好的应用场景。

在这个场景下，用户可以将车辆停放在充电点上，在车底装置的接收器和地面控制装置之间，通过电磁感应将电能传递给车辆电池，从而实现车辆充电。

相比传统的有线充电方式，这种方式对用户的便利性更高。

3、电子游戏手柄在电子游戏领域，无线充电技术被广泛应用于游戏手柄上。

这样一来，游戏手柄就不再需要通过数据线连接到主机，而是可以通过无线信号进行通讯和充电操作。

这不仅方便了使用者进行多位置游戏体验，也大大提高了使用者的使用体验。

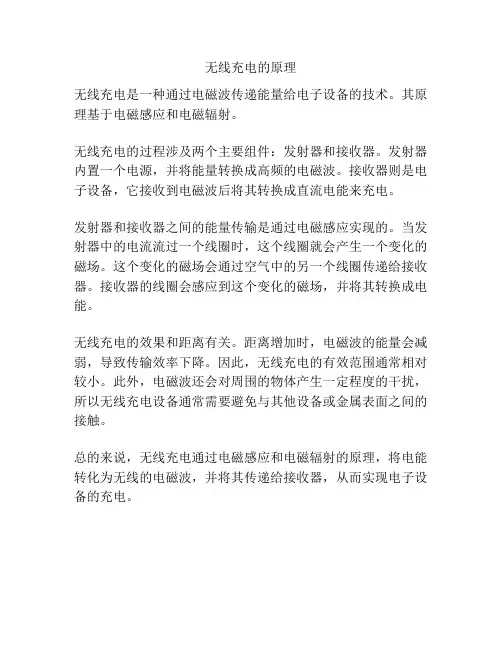

无线充电工作原理无线充电是一种通过无线传输能量的技术，它能够让设备在不需要使用电线或充电器的情况下获得电力。

无线充电技术已经在各种应用中得到了广泛的应用，例如智能手机、智能手表、电动车等。

无线充电主要依赖于电磁感应和电磁辐射两种基本原理。

首先，我们来介绍电磁感应原理。

电磁感应是一个物理学中的基本原理，它描述了通过电磁作用力在两个物体之间产生电流的过程。

根据法拉第电磁感应定律，当一个电导体（例如线圈）在磁场中移动或磁场发生变化时，就会在电导体中产生感应电动势。

这个感应电动势可以驱动电流的流动，从而提供能量给电子设备。

对于无线充电来说，通常会有两个线圈，一个发送线圈和一个接收线圈，它们之间通过电磁感应来传输能量。

发送线圈通过电源驱动产生一个交变电流，这个交变电流会在接收线圈中产生一个交变磁场。

接收线圈通过感应这个交变磁场，将其转化为交变电压，再通过整流和滤波电路将其转化为直流电压，供给电子设备使用。

其次，我们来介绍电磁辐射原理。

电磁辐射是指电磁波通过空气传播的过程，它是由于振荡电荷和振荡磁性体的变动而产生的。

无线充电通过电磁辐射来传输能量，类似于无线通信的原理。

发送线圈在一定的频率下产生一个交变电流，这个交变电流会产生一个交变磁场，并且这个交变磁场会以电磁波的形式在空间中传播。

当接收器的接收线圈位于电磁波传播范围内时，会感到电磁波的能量，从而将其转化为电能。

无线充电技术使用的频率通常在几十kHz到几十MHz之间，这个频率范围是为了在传输能量时避免太多的能量损失。

因为在高频率下，会产生更大的能量损耗，而在低频率下，传输效率会变得很低。

无线充电还需要解决一些功率传输和距离限制的问题。

通常情况下，传输的功率是与距离的平方成反比的，也就是说，离发送器越远，接收器得到的功率就越小。

这是因为电磁波的能量会随着传播距离的增加而衰减。

为了解决这个问题，无线充电系统通常采用了一些技术来增加传输功率和扩大传输距离，例如采用耦合共振技术、采用多个线圈和天线放大器等。

无线充电技术的使用方法和效率分析无线充电技术是近年来快速发展的一项科技创新，它摆脱了传统有线充电的限制，让用户能够更加便捷地给手机、平板电脑和其他智能设备进行充电。

在这篇文章中，我们将探讨无线充电技术的使用方法和效率分析，帮助读者更好地了解这一新兴技术。

首先，我们将介绍无线充电技术的使用方法。

无线充电技术基于电磁感应原理，利用电磁场将电能从充电器传输到设备中。

对于用户而言，无线充电相较传统有线充电的最大区别在于无需将设备与充电器之间连接，只需将设备放置在充电器上方或充电垫上即可启动充电。

对于特定的无线充电设备，也可能需要将设备放在具有充电功能的桌面或其它充电设施上进行充电。

总之，使用无线充电技术只需要将设备靠近或放置在充电设备上，充电的过程就会自动发生。

其次，我们将针对无线充电技术的效率进行分析。

在无线充电过程中，充电设备利用电磁场传输电能，无需物理连接，因此能够提供更方便的充电体验。

然而，无线充电设备的效率相较于传统有线充电方式存在一定差距。

这是因为，无线充电需要将电能通过空气等介质传输，而这个过程中会产生一定的能量损失。

因此，无线充电的效率一般较低。

具体来说，无线充电的效率受到多个因素的影响。

首先是传输距离，通常来说，无线充电设备对于设备的距离越近，传输效率越高。

其次是电磁辐射和干扰，无线充电设备会产生电磁辐射和对其他无线设备的干扰，从而降低了无线充电的效率。

此外，还有环境因素的影响，例如充电器和设备之间的障碍物、周围电磁场的干扰等。

因此，在使用无线充电技术时，尽量将设备放置在充电设备的传输范围内，减少障碍物的干扰，可以提高充电效果。

除了效率方面的考虑，无线充电技术还需要注意安全性。

一些研究发现长时间接触电磁辐射可能对人体健康带来潜在的风险。

因此，在使用无线充电设备时，用户需要注意避免长时间接触电磁辐射，以保证健康。

尽管存在一些效率和安全方面的问题，无线充电技术仍然具有巨大的发展潜力。

许多公司和研究机构正在进行技术改进，以提高无线充电的效率和可靠性。

⽆线充电的原理是什么？不要数据线，⽤磁场给设备充电，是源于⽆线电⼒传输技术，利⽤磁共振充电器和设备之间的空⽓中传输电荷，⽽线圈和电容器在设备与充电器之间形成共振，实现电能⾼效传输。

想体验⽆线充电技术的，就顺便配了⽆线充电器，体验之后还是没有快充给⼒，感觉也不是⾼含量技术产品。

只是⽆线充电技术体验的是新鲜感，所以对刺激消费者的消费欲望还是起到很⼤作⽤的。

这种⽆线充电技术包含两个模块，⼀个是⽆线充电器的发信器，另⼀个是⼿机上的接收器。

核⼼功率传输器件是⼀对线圈，集成在⽆线充电器的发射线圈和集成在⼿机⾥的接收线圈。

因此只要两者距离达到⼀定范围内，能量就可以从⽆线充电器传输到⼿机电池中。

华为⽆线充电器是⼿机⽆线充电的Qi标准，Qi⽆线标准是电磁感应式的。

该标准是世界⽆线充电联盟推出的标准，⽬的是达到⽆线充电技术标准统⼀。

还有PMA标准也是电磁感应式，但WiPower标准是磁共振式的。

因此，这三种⼿机也是现⾏⼿机⽆线充电⾏业标准的主要三种。

⼿机⽆线充电技术⽅式电磁感应式，如Qi⽆线充电标准，是如何构建⽆线充电传输系统的？⽆线充电器的基本构成是⼀铁芯两个线圈，分别为初级和次级线圈。

当⽆线充电器的初级线圈通交流电源，它的铁芯产⽣交变磁场。

此时，只要⼿机和⽆线充电器的距离达到⼀定范围内，集成在⼿机的次级线圈会感应出⼀个同频率的交流电压，也就产⽣了感应电流。

相⽐它的快充，相当于龟速充电了，哈哈～～现在主流的⽆线充电⽅式⼤概有两种，⼀种是电磁感应式，⽐如像⼿机的⽆线充电。

另⼀种是谐振式，即磁场共振。

它们的⽆线充电原理都很容易理解，详细说明请看下⾯。

电磁感应式⽆线充电电磁感应式⽆线充电的本质就是磁⽣电，和变压器原理⼀样，发送端和接收端都内置有线圈，当两端贴近时，发送端线圈通⼊⾼频交流电，会在接收端感应出同样频率的电动势来，然后通过整流滤波之后给受电端充电。

此种充电⽅式有⼀定的弊端，⽐如收发两端要固定好位置才可以充电，以保证产⽣的磁场磁⼒线垂直切割，这样才能有较⾼的充电效率。
