无线充电原理图,发射端1

无线充电已经在电动牙刷、电动剃须刀、无绳电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域及电动汽车和列车领域。

未来可以将无线充电装置安装在办公桌内部,只要将笔记本或PDA 等电器放在桌上就能够立即供电。

以下是四种主要无线充电方式：无线充电方式 充电效率使用频率范围传输距离电场耦合方式电磁感应方式92%22KHz数mm-数cm磁共振方式95%13.56MHz 数cm-数m无线电波方式38% 2.45GHz 数m-1.电磁感应方式无线供电驱动一枚60W电灯泡，效率高达75%。

电磁感应无线充电产品示意图电磁感应方式，送电线圈与受电线圈的中心必须完全吻合。

稍有错位的话，传输效率就会急剧下降。

下图靠移动送电线圈对准位置来提高效率。

目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。

Qi源自汉语“气功”中的“气”， 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。

通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。

在伦敦利用其最新研发的感应式电能传输技术成功实现为电动汽车无线充电。

在展示过程中，该公司将电能接收垫安装于雪铁龙电动汽车车身下侧，这样电池就可以通过无线充电系统进行无线充电。

电动牙刷无线充电示意图一种无线充电器发送和接收原理图2. 磁共振方式磁共振方式的原理与声音的共振原理相同。

排列好振动频率相同的音叉，一个发声的话，其他的也会共振发声。

同样，排列在磁场中的相同振动频率的线圈，也可从一个向另一个供电。

相比电磁感应方式，利用共振可延长传输距离。

磁共振方式不同于电磁感应方式，无需使线圈间的位置完全吻合。

应用：三菱汽车展示供电距离为20cm，供电效率达90％以上。

线圈之间最大允许错位为20cm。

如果后轮靠在车挡上停车，基本能停在容许范围内。

索尼公司发布的一款样机：无电源线的电视机利用磁场共振实现无线供电的电视机。

无线充电——你不知道的知识1.无线充电系统1.1无线充电系统整体结构与功能图1无线充电系统结构——图片来源于《应用于便携式电子设备的小功率无线充电系统的研究与开发》整流滤波：将220V/50Hz的交流电转换为高压直流电；DC-DC：将高压直流电降压，输出低压直流电；高频逆变：低压直流电经过高频逆变电路转换成低压高频交流电（频率约为100-200kHz），以便于发射端线圈产生强大的感应磁场；整流滤波：由于电磁感应的原理，接收端在强大的感应磁场中产生低压高频感应电流，该电流经过AC-DC电路后变成直流电，此时就可以直接供给负载使用（功率为5W电压一般为5V，10W电压9V，15W电压12V，小米9最新20W电压为15V，无线充电电流一般不超过1.5A）。

1.2无线充电系统调控过程图2无线充电系统调控过程检测阶段：发射端检测到放置物体的位置后，发射一个小的测量信号来监控物体的放置和移动，判断是否进入下一阶段，这个信号不会唤醒接收端；判断阶段：发射端将发射功率信号，并检测可能来自接收端的响应，从而判断响应是接收端还是未知的对象。

如果发射端接收到正确的信号，将继续进入识别和配置阶段，保持功率信号输出；识别和配置阶段：接收端会将所需要的能量信号传递回发射端。

发射端需要将收到的信号解码，根据接收端所需要的能量调节输出功率，当无法解码时默认传输功率为5W；功率发射阶段：“识别与配置”阶段完成后，发射端启动功率传输模式。

接收端控制电路向发射端发送误差包，将整流电压调整到线性稳压器效率最大化所需的水平，并将实际接收到的功率包发送给发射端进行外目标检测（FOD，Foreign Object Detection，异物检测），可保证安全、高效的功率传输；结束阶段：充电结束后接收端发出EPT（End Power Transfer，结束功率传输）信号，当接收端受到EPT信号时终止功率传输。

1.3无线充电Qi标准为什么选用100~205kHz？Qi标准基于电磁感应的充电技术，频率是100-205kHz，无线充电传输的是能量而不是信号，因为100-205kHz是对人体无害的低频非电离频率，采用这个频率将大大减小对人体的伤害。

无线充电器技术参考及原理图（电路图）
无线充电器正向我们走来，本文介绍了无线充电器的结构与原理。

爱好电子产品设计的朋友们可以参考。

简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。

只需把电池和接收设备放在充电平台上即可对其进行充电。

实验证明．虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平台上同时充电。

免去接线的烦恼。

1 无线充电器原理与结构
无线充电器系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。

如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用24V直流电端直接为系统供电。

经过无线充电器电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。

通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

2 无线充电器发射电路模块
如图3，无线充电器主振电路采用2 MHz有源晶振作为振荡器。

有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定
的正弦波输出，经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。

测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。

根据并联谐振公式得匹配电容C约为140 pF。

因而．无线充电器发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

无线充电原理及功率计算
无线充电是一种通过电磁感应或电磁辐射等方式，在没有物理接触的情况下向电子设备传输能量的技术。

其主要原理是利用电磁场的相互作用，将电能从一个设备（充电器）传输到另一个设备（充电接收器）。

无线充电的原理可以简单描述为以下几个步骤：
1. 发射端（充电器）产生交流电：发射端通过电源产生交流电，并将其转换为适合传输的频率。

2. 发射端（充电器）产生电磁场：交流电经过发射线圈（也称为发射线圈、发射器或发射螺线管），产生一个变化的磁场。

3. 接收端（充电接收器）感应电磁场：接收端中的接收线圈（也称为接收线圈、接收器或接收螺线管）感应到发射端产生的磁场。

4. 接收端（充电接收器）转换电能：接收线圈将感应到的磁场转换为交流电，然后通过电路将其转换为直流电，以供电子设备充电使用。

功率计算是在无线充电中的重要一环，其计算方法如下：
功率（P）= 电压（V）×电流（I）
其中，电压是指充电器输出的电压，电流是指充电接收器接收到的电流。

无线充电系统的效率通常用功率传输效率（η）来衡量，其定义为：
功率传输效率（η）= 输出功率（Pout）/ 输入功率（Pin）
输入功率（Pin）可以通过测量充电器的输入电压和电流来计算。

输出功率（Pout）可以通过测量充电接收器输出的电压和电流来计算。

需要注意的是，无线充电的传输效率通常会受到距离、线圈之间的位置和方向、线圈的大小、电磁场的损耗等因素的影响。

因此，在实际应用中，通过优化设计和调整参数来提高功率传输效率是很重要的。

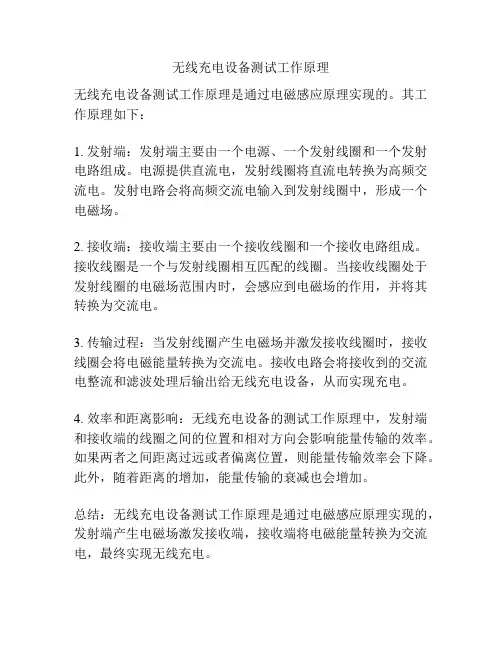

无线充电设备测试工作原理
无线充电设备测试工作原理是通过电磁感应原理实现的。

其工作原理如下：
1. 发射端：发射端主要由一个电源、一个发射线圈和一个发射电路组成。

电源提供直流电，发射线圈将直流电转换为高频交流电。

发射电路会将高频交流电输入到发射线圈中，形成一个电磁场。

2. 接收端：接收端主要由一个接收线圈和一个接收电路组成。

接收线圈是一个与发射线圈相互匹配的线圈。

当接收线圈处于发射线圈的电磁场范围内时，会感应到电磁场的作用，并将其转换为交流电。

3. 传输过程：当发射线圈产生电磁场并激发接收线圈时，接收线圈会将电磁能量转换为交流电。

接收电路会将接收到的交流电整流和滤波处理后输出给无线充电设备，从而实现充电。

4. 效率和距离影响：无线充电设备的测试工作原理中，发射端和接收端的线圈之间的位置和相对方向会影响能量传输的效率。

如果两者之间距离过远或者偏离位置，则能量传输效率会下降。

此外，随着距离的增加，能量传输的衰减也会增加。

总结：无线充电设备测试工作原理是通过电磁感应原理实现的，发射端产生电磁场激发接收端，接收端将电磁能量转换为交流电，最终实现无线充电。

⽆线充电的原理是什么？不要数据线，⽤磁场给设备充电，是源于⽆线电⼒传输技术，利⽤磁共振充电器和设备之间的空⽓中传输电荷，⽽线圈和电容器在设备与充电器之间形成共振，实现电能⾼效传输。

想体验⽆线充电技术的，就顺便配了⽆线充电器，体验之后还是没有快充给⼒，感觉也不是⾼含量技术产品。

只是⽆线充电技术体验的是新鲜感，所以对刺激消费者的消费欲望还是起到很⼤作⽤的。

这种⽆线充电技术包含两个模块，⼀个是⽆线充电器的发信器，另⼀个是⼿机上的接收器。

核⼼功率传输器件是⼀对线圈，集成在⽆线充电器的发射线圈和集成在⼿机⾥的接收线圈。

因此只要两者距离达到⼀定范围内，能量就可以从⽆线充电器传输到⼿机电池中。

华为⽆线充电器是⼿机⽆线充电的Qi标准，Qi⽆线标准是电磁感应式的。

该标准是世界⽆线充电联盟推出的标准，⽬的是达到⽆线充电技术标准统⼀。

还有PMA标准也是电磁感应式，但WiPower标准是磁共振式的。

因此，这三种⼿机也是现⾏⼿机⽆线充电⾏业标准的主要三种。

⼿机⽆线充电技术⽅式电磁感应式，如Qi⽆线充电标准，是如何构建⽆线充电传输系统的？⽆线充电器的基本构成是⼀铁芯两个线圈，分别为初级和次级线圈。

当⽆线充电器的初级线圈通交流电源，它的铁芯产⽣交变磁场。

此时，只要⼿机和⽆线充电器的距离达到⼀定范围内，集成在⼿机的次级线圈会感应出⼀个同频率的交流电压，也就产⽣了感应电流。

相⽐它的快充，相当于龟速充电了，哈哈～～现在主流的⽆线充电⽅式⼤概有两种，⼀种是电磁感应式，⽐如像⼿机的⽆线充电。

另⼀种是谐振式，即磁场共振。

它们的⽆线充电原理都很容易理解，详细说明请看下⾯。

电磁感应式⽆线充电电磁感应式⽆线充电的本质就是磁⽣电，和变压器原理⼀样，发送端和接收端都内置有线圈，当两端贴近时，发送端线圈通⼊⾼频交流电，会在接收端感应出同样频率的电动势来，然后通过整流滤波之后给受电端充电。

此种充电⽅式有⼀定的弊端，⽐如收发两端要固定好位置才可以充电，以保证产⽣的磁场磁⼒线垂直切割，这样才能有较⾼的充电效率。

无线充电——你不知道的知识1.无线充电系统1.1无线充电系统整体结构与功能图1 无线充电系统结构——图片来源于《应用于便携式电子设备的小功率无线充电系统的研究与开发》整流滤波：将220V/50Hz的交流电转换为高压直流电；DC-DC：将高压直流电降压，输出低压直流电；高频逆变：低压直流电经过高频逆变电路转换成低压高频交流电（频率约为100 - 200 kHz），以便于发射端线圈产生强大的感应磁场；整流滤波：由于电磁感应的原理，接收端在强大的感应磁场中产生低压高频感应电流，该电流经过AC-DC电路后变成直流电，此时就可以直接供给负载使用（功率为5 W电压一般为5 V，10 W电压9 V，15 W电压12 V，小米9最新20W电压为15 V，无线充电电流一般不超过1.5 A）。

1.2 无线充电系统调控过程图2 无线充电系统调控过程检测阶段：发射端检测到放置物体的位置后，发射一个小的测量信号来监控物体的放置和移动，判断是否进入下一阶段，这个信号不会唤醒接收端；判断阶段：发射端将发射功率信号，并检测可能来自接收端的响应，从而判断响应是接收端还是未知的对象。

如果发射端接收到正确的信号，将继续进入识别和配置阶段，保持功率信号输出；识别和配置阶段：接收端会将所需要的能量信号传递回发射端。

发射端需要将收到的信号解码，根据接收端所需要的能量调节输出功率，当无法解码时默认传输功率为5 W；功率发射阶段：“识别与配置”阶段完成后，发射端启动功率传输模式。

接收端控制电路向发射端发送误差包，将整流电压调整到线性稳压器效率最大化所需的水平，并将实际接收到的功率包发送给发射端进行外目标检测（FOD，Foreign Object Detection，异物检测），可保证安全、高效的功率传输；结束阶段：充电结束后接收端发出EPT（End Power Transfer，结束功率传输）信号，当接收端受到EPT信号时终止功率传输。

1.3 无线充电Qi标准为什么选用100~205 kHz？Qi标准基于电磁感应的充电技术，频率是100 - 205 kHz，无线充电传输的是能量而不是信号，因为100-205 kHz是对人体无害的低频非电离频率，采用这个频率将大大减小对人体的伤害。

无线充电器工作原理分析无线充电器是一种方便快捷的充电设备，通过电磁感应原理实现了无线充电。

本文将对无线充电器的工作原理进行详细分析，探讨其实现原理和技术特点。

一、电磁感应原理无线充电器的工作原理基于电磁感应现象。

根据法拉第电磁感应定律，当一个导体处于变化的磁场中时，导体内部会产生感应电动势。

而无线充电器利用这一原理，通过交流电产生一个变化的磁场，从而在接收端感应出电能进行充电。

二、工作原理详解无线充电器主要由发射端和接收端两部分组成。

发射端主要包括发射线圈、电源和电路控制模块，接收端主要包括接收线圈和电路控制模块。

下面将分别对两个部分的工作原理进行详细说明。

1. 发射端工作原理发射端的发射线圈通过电源供电，并且接收到的电流为交流电。

当电流通过发射线圈时，产生的磁场会向周围传播。

这个磁场的强度与电流的强度成正比。

同时，发射线圈的形状和结构也会影响磁场的分布情况。

2. 接收端工作原理接收线圈是无线充电器的核心部件，也是实现电能传输的关键。

接收线圈周围的磁场会感应出一个感应电动势，从而产生感应电流。

然后，接收端的电路控制模块会对接收的电能进行整流和稳压处理，以供给充电设备使用。

三、无线充电器的技术特点无线充电器与有线充电方式相比，具有以下几个鲜明的技术特点：1. 充电便捷：无线充电器省去了插拔充电线的麻烦，只需将充电设备放在发射端的充电区域内，即可实现自动充电，大大提高了充电的便捷性。

2. 充电效率：无线充电器经过优化设计，能够实现高效能量传输，提高充电的效率。

同时，采用了智能化控制技术，能够根据充电设备的需求，自动调节输出功率，提高能量利用率。

3. 充电安全：无线充电器采用了多项安全保护机制，可有效避免电流过大、过热等风险。

例如，在充电设备离开充电区域后，发射端会自动停止输出电能，确保充电的安全可靠。

总结：无线充电器通过电磁感应原理实现了无线充电的便利性。

其工作原理是基于发射端发射出的交流电产生变化的磁场，接收端通过感应线圈感应到这个磁场并产生感应电流，再通过电路控制模块对接收到的电能进行处理和输出。
