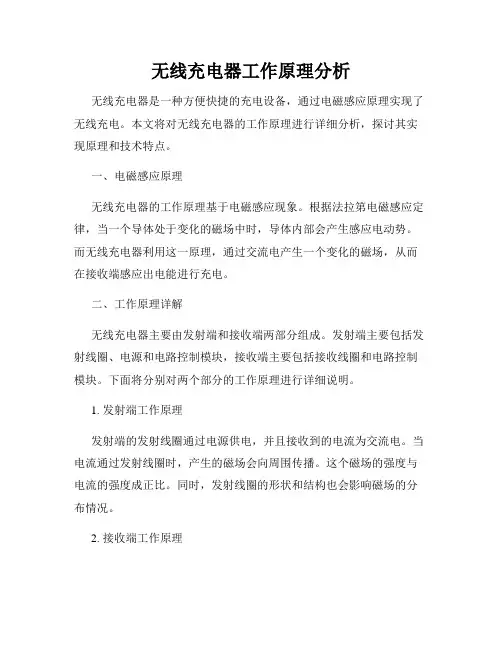

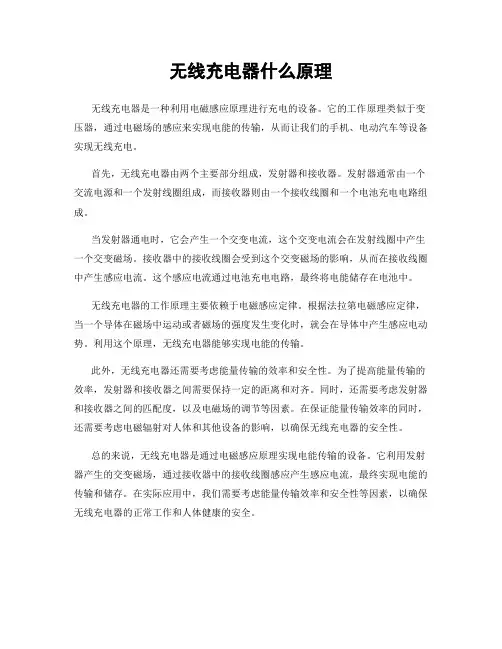

无线充电器什么原理
无线充电器是一种利用电磁感应原理进行充电的设备。
它的工作原理类似于变压器，通过电磁场的感应来实现电能的传输，从而让我们的手机、电动汽车等设备实现无线充电。
首先，无线充电器由两个主要部分组成，发射器和接收器。
发射器通常由一个交流电源和一个发射线圈组成，而接收器则由一个接收线圈和一个电池充电电路组成。
当发射器通电时，它会产生一个交变电流，这个交变电流会在发射线圈中产生一个交变磁场。
接收器中的接收线圈会受到这个交变磁场的影响，从而在接收线圈中产生感应电流。
这个感应电流通过电池充电电路，最终将电能储存在电池中。
无线充电器的工作原理主要依赖于电磁感应定律。
根据法拉第电磁感应定律，当一个导体在磁场中运动或者磁场的强度发生变化时，就会在导体中产生感应电动势。
利用这个原理，无线充电器能够实现电能的传输。
此外，无线充电器还需要考虑能量传输的效率和安全性。
为了提高能量传输的效率，发射器和接收器之间需要保持一定的距离和对齐。
同时，还需要考虑发射器和接收器之间的匹配度，以及电磁场的调节等因素。
在保证能量传输效率的同时，还需要考虑电磁辐射对人体和其他设备的影响，以确保无线充电器的安全性。
总的来说，无线充电器是通过电磁感应原理实现电能传输的设备。
它利用发射器产生的交变磁场，通过接收器中的接收线圈感应产生感应电流，最终实现电能的传输和储存。
在实际应用中，我们需要考虑能量传输效率和安全性等因素，以确保无线充电器的正常工作和人体健康的安全。

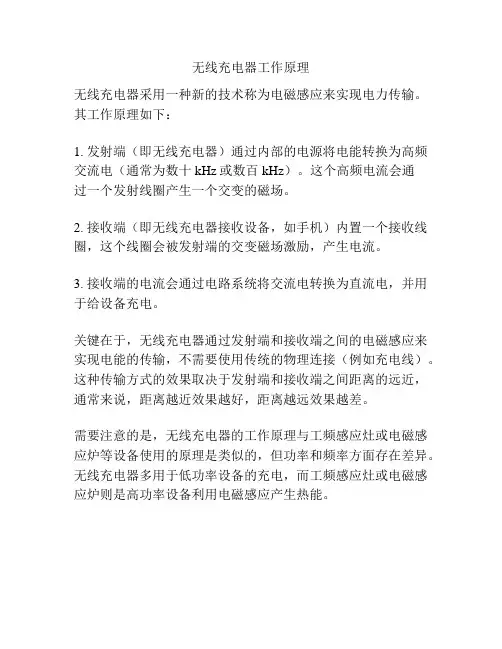

无线充电器工作原理
无线充电器采用一种新的技术称为电磁感应来实现电力传输。
其工作原理如下：
1. 发射端（即无线充电器）通过内部的电源将电能转换为高频交流电（通常为数十kHz或数百kHz）。
这个高频电流会通
过一个发射线圈产生一个交变的磁场。
2. 接收端（即无线充电器接收设备，如手机）内置一个接收线圈，这个线圈会被发射端的交变磁场激励，产生电流。
3. 接收端的电流会通过电路系统将交流电转换为直流电，并用于给设备充电。
关键在于，无线充电器通过发射端和接收端之间的电磁感应来实现电能的传输，不需要使用传统的物理连接（例如充电线）。
这种传输方式的效果取决于发射端和接收端之间距离的远近，通常来说，距离越近效果越好，距离越远效果越差。
需要注意的是，无线充电器的工作原理与工频感应灶或电磁感应炉等设备使用的原理是类似的，但功率和频率方面存在差异。
无线充电器多用于低功率设备的充电，而工频感应灶或电磁感应炉则是高功率设备利用电磁感应产生热能。

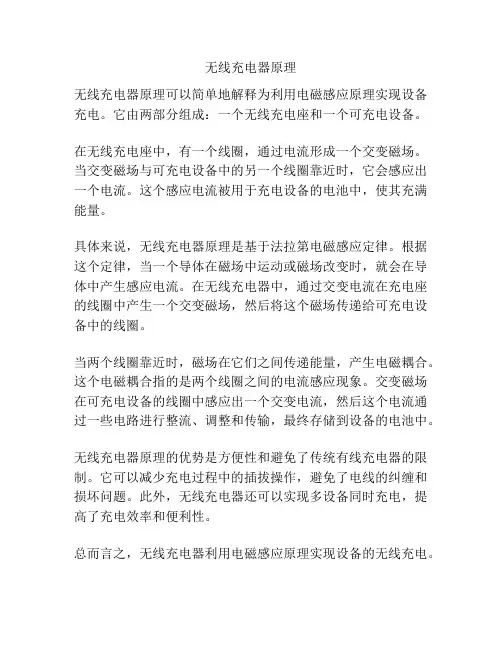

无线充电器原理
无线充电器原理可以简单地解释为利用电磁感应原理实现设备充电。
它由两部分组成：一个无线充电座和一个可充电设备。
在无线充电座中，有一个线圈，通过电流形成一个交变磁场。
当交变磁场与可充电设备中的另一个线圈靠近时，它会感应出一个电流。
这个感应电流被用于充电设备的电池中，使其充满能量。
具体来说，无线充电器原理是基于法拉第电磁感应定律。
根据这个定律，当一个导体在磁场中运动或磁场改变时，就会在导体中产生感应电流。
在无线充电器中，通过交变电流在充电座的线圈中产生一个交变磁场，然后将这个磁场传递给可充电设备中的线圈。
当两个线圈靠近时，磁场在它们之间传递能量，产生电磁耦合。
这个电磁耦合指的是两个线圈之间的电流感应现象。
交变磁场在可充电设备的线圈中感应出一个交变电流，然后这个电流通过一些电路进行整流、调整和传输，最终存储到设备的电池中。
无线充电器原理的优势是方便性和避免了传统有线充电器的限制。
它可以减少充电过程中的插拔操作，避免了电线的纠缠和损坏问题。
此外，无线充电器还可以实现多设备同时充电，提高了充电效率和便利性。
总而言之，无线充电器利用电磁感应原理实现设备的无线充电。
通过交变磁场在充电座和设备之间传递能量，使设备的电池得以充满能量，实现便捷的无线充电过程。

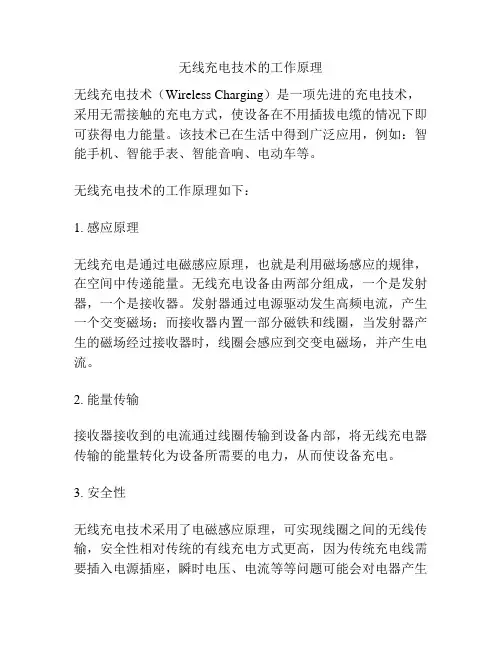

无线充电技术的工作原理无线充电技术（Wireless Charging）是一项先进的充电技术，采用无需接触的充电方式，使设备在不用插拔电缆的情况下即可获得电力能量。
该技术已在生活中得到广泛应用，例如：智能手机、智能手表、智能音响、电动车等。
无线充电技术的工作原理如下：1. 感应原理无线充电是通过电磁感应原理，也就是利用磁场感应的规律，在空间中传递能量。
无线充电设备由两部分组成，一个是发射器，一个是接收器。
发射器通过电源驱动发生高频电流，产生一个交变磁场；而接收器内置一部分磁铁和线圈，当发射器产生的磁场经过接收器时，线圈会感应到交变电磁场，并产生电流。
2. 能量传输接收器接收到的电流通过线圈传输到设备内部，将无线充电器传输的能量转化为设备所需要的电力，从而使设备充电。
3. 安全性无线充电技术采用了电磁感应原理，可实现线圈之间的无线传输，安全性相对传统的有线充电方式更高，因为传统充电线需要插入电源插座，瞬时电压、电流等等问题可能会对电器产生影响或危害。
无线充电技术具有如下优势：1. 节省时间无线充电可以避免插拔充电线的麻烦，加快充电的速度，让用户更加省时省力。
2. 有效降低安全风险免去了插头接线的过程，不仅安全，也可以保持机器外观整洁，将安全隐患降至最低。
3. 方便快捷无线充电技术带给用户便捷、高效的充电方式，让用户在任何时候、任何地点均可方便快捷地充电，满足了人们日常生活的需求。
4. 为移动设备提供便携性无线充电进一步提高了移动设备的便携性，使设备成为更理想的便携工具。
无线充电技术也存在一些问题：1. 成本高无线充电技术适用于广泛的设备范围，但相较于传统有线充电方式，它的成本仍然偏高，无法普及开来。
2. 充电效率较低目前的无线充电技术对充电效率的限制较多，通常需要在电源与设备之间保持一定的距离才能正常充电，因而效率相对较低，充电时间较长。
3. 兼容性问题当前无线充电技术存在部分产品兼容性不足的问题，一些数据表明，针对不同款式设计的无线充电器在充电时会遇到一定的问题。
无线充电已经在电动牙刷、电动剃须刀、无绳电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域及电动汽车和列车领域。
未来可以将无线充电装置安装在办公桌内部,只要将笔记本或PDA 等电器放在桌上就能够立即供电。
以下是四种主要无线充电方式：无线充电方式 充电效率使用频率范围传输距离电场耦合方式电磁感应方式92%22KHz数mm-数cm磁共振方式95%13.56MHz 数cm-数m无线电波方式38% 2.45GHz 数m-1.电磁感应方式无线供电驱动一枚60W电灯泡，效率高达75%。
电磁感应无线充电产品示意图电磁感应方式，送电线圈与受电线圈的中心必须完全吻合。
稍有错位的话，传输效率就会急剧下降。
下图靠移动送电线圈对准位置来提高效率。
目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。
Qi源自汉语“气功”中的“气”， 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。
通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。
在伦敦利用其最新研发的感应式电能传输技术成功实现为电动汽车无线充电。
在展示过程中，该公司将电能接收垫安装于雪铁龙电动汽车车身下侧，这样电池就可以通过无线充电系统进行无线充电。
电动牙刷无线充电示意图一种无线充电器发送和接收原理图2. 磁共振方式磁共振方式的原理与声音的共振原理相同。
排列好振动频率相同的音叉，一个发声的话，其他的也会共振发声。
同样，排列在磁场中的相同振动频率的线圈，也可从一个向另一个供电。
相比电磁感应方式，利用共振可延长传输距离。
磁共振方式不同于电磁感应方式，无需使线圈间的位置完全吻合。
应用：三菱汽车展示供电距离为20cm，供电效率达90％以上。
线圈之间最大允许错位为20cm。
如果后轮靠在车挡上停车，基本能停在容许范围内。
索尼公司发布的一款样机：无电源线的电视机利用磁场共振实现无线供电的电视机。

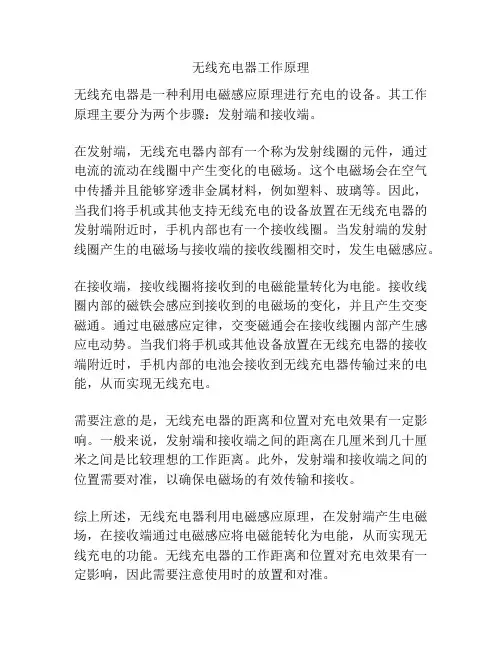

无线充电器工作原理
无线充电器是一种利用电磁感应原理进行充电的设备。
其工作原理主要分为两个步骤：发射端和接收端。
在发射端，无线充电器内部有一个称为发射线圈的元件，通过电流的流动在线圈中产生变化的电磁场。
这个电磁场会在空气中传播并且能够穿透非金属材料，例如塑料、玻璃等。
因此，当我们将手机或其他支持无线充电的设备放置在无线充电器的发射端附近时，手机内部也有一个接收线圈。
当发射端的发射线圈产生的电磁场与接收端的接收线圈相交时，发生电磁感应。
在接收端，接收线圈将接收到的电磁能量转化为电能。
接收线圈内部的磁铁会感应到接收到的电磁场的变化，并且产生交变磁通。
通过电磁感应定律，交变磁通会在接收线圈内部产生感应电动势。
当我们将手机或其他设备放置在无线充电器的接收端附近时，手机内部的电池会接收到无线充电器传输过来的电能，从而实现无线充电。
需要注意的是，无线充电器的距离和位置对充电效果有一定影响。
一般来说，发射端和接收端之间的距离在几厘米到几十厘米之间是比较理想的工作距离。
此外，发射端和接收端之间的位置需要对准，以确保电磁场的有效传输和接收。
综上所述，无线充电器利用电磁感应原理，在发射端产生电磁场，在接收端通过电磁感应将电磁能转化为电能，从而实现无线充电的功能。
无线充电器的工作距离和位置对充电效果有一定影响，因此需要注意使用时的放置和对准。

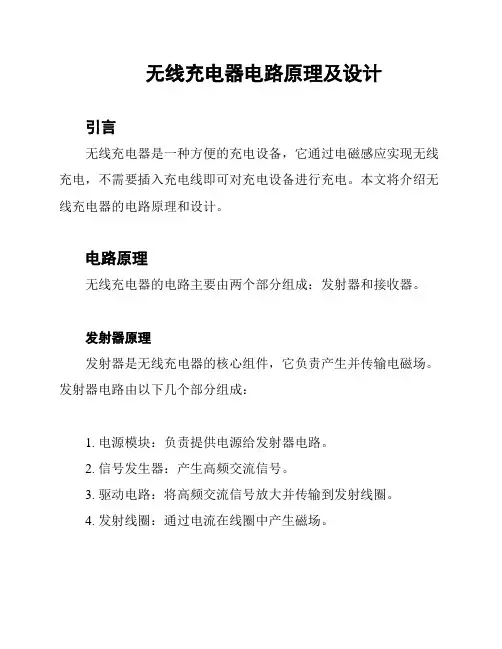

无线充电器电路原理及设计引言无线充电器是一种方便的充电设备，它通过电磁感应实现无线充电，不需要插入充电线即可对充电设备进行充电。
本文将介绍无线充电器的电路原理和设计。
电路原理无线充电器的电路主要由两个部分组成：发射器和接收器。
发射器原理发射器是无线充电器的核心组件，它负责产生并传输电磁场。
发射器电路由以下几个部分组成：1. 电源模块：负责提供电源给发射器电路。
2. 信号发生器：产生高频交流信号。
3. 驱动电路：将高频交流信号放大并传输到发射线圈。
4. 发射线圈：通过电流在线圈中产生磁场。
发射器原理是利用信号发生器产生高频交流信号，并经过驱动电路放大后，传输到发射线圈。
发射线圈中的电流会产生磁场，这个磁场会传输到接收器中。
接收器原理接收器是无线充电器的另一个重要部分，它用于接收发射器传输的电磁场并将其转化为电能供给充电设备。
接收器电路由以下几个部分组成：1. 接收线圈：接收发射器传输的磁场并将其转化为电流。
2. 整流电路：将接收到的交流电流转化为直流电流。
3. 电源管理模块：对转化后的直流电流进行管理和分配。
接收器原理是接收发射器传输的磁场，通过接收线圈将其转化为交流电流，并经过整流电路转化为直流电流。
电源管理模块对直流电流进行管理和分配，以供给充电设备使用。
电路设计无线充电器的电路设计需要考虑以下几个关键因素：1. 电流和电压要匹配：发射器和接收器之间的电流和电压需要匹配，以确保能够有效传输电能。
2. 效率和损耗控制：设计时要考虑电能的传输效率和损耗，减少能量的浪费。
3. 安全性：在设计过程中要考虑充电器的安全性，防止电流过大或其他安全事故发生。
4. 尺寸和成本：设计时要考虑充电器的尺寸和成本，选择合适的元件和材料。
电路设计需要综合考虑以上因素，并根据实际需求进行调整和优化。
总结本文介绍了无线充电器的电路原理和设计。
通过了解发射器和接收器的原理，可以更好地理解无线充电器的工作原理，并在设计过程中考虑各种关键因素。

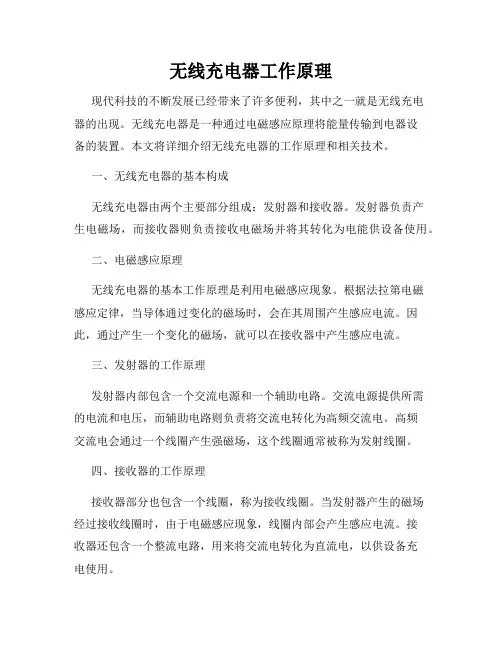

无线充电器工作原理现代科技的不断发展已经带来了许多便利，其中之一就是无线充电器的出现。
无线充电器是一种通过电磁感应原理将能量传输到电器设备的装置。
本文将详细介绍无线充电器的工作原理和相关技术。
一、无线充电器的基本构成无线充电器由两个主要部分组成：发射器和接收器。
发射器负责产生电磁场，而接收器则负责接收电磁场并将其转化为电能供设备使用。
二、电磁感应原理无线充电器的基本工作原理是利用电磁感应现象。
根据法拉第电磁感应定律，当导体通过变化的磁场时，会在其周围产生感应电流。
因此，通过产生一个变化的磁场，就可以在接收器中产生感应电流。
三、发射器的工作原理发射器内部包含一个交流电源和一个辅助电路。
交流电源提供所需的电流和电压，而辅助电路则负责将交流电转化为高频交流电。
高频交流电会通过一个线圈产生强磁场，这个线圈通常被称为发射线圈。
四、接收器的工作原理接收器部分也包含一个线圈，称为接收线圈。
当发射器产生的磁场经过接收线圈时，由于电磁感应现象，线圈内部会产生感应电流。
接收器还包含一个整流电路，用来将交流电转化为直流电，以供设备充电使用。
五、无线充电器的安全性无线充电器的安全性一直是人们关注的焦点。
目前，无线充电器在功能和安全性上都有了很大的改进。
传输的电能被控制在一定范围内，不会对人体造成危害。
此外，无线充电器还采用了多种安全机制，如短路保护和过热保护，以确保使用的安全性。
六、无线充电的应用随着无线充电技术的不断发展，无线充电器已经广泛应用于许多领域。
例如，在智能手机和智能手表中，无线充电器可以为设备提供便利的充电方式。
在家庭中，无线充电器还可以用于电动牙刷、无线吸尘器等家电设备的充电。
此外，在汽车行业中，无线充电技术也被应用于电动汽车的充电设备。
总结：无线充电器工作原理是利用电磁感应现象，通过发射器产生变化的磁场，接收器中的线圈感应到磁场并产生感应电流，进而将电能转化为设备可以使用的电流。
无线充电器的安全性得到了很大的保证，并且已经在许多领域得到了广泛应用。

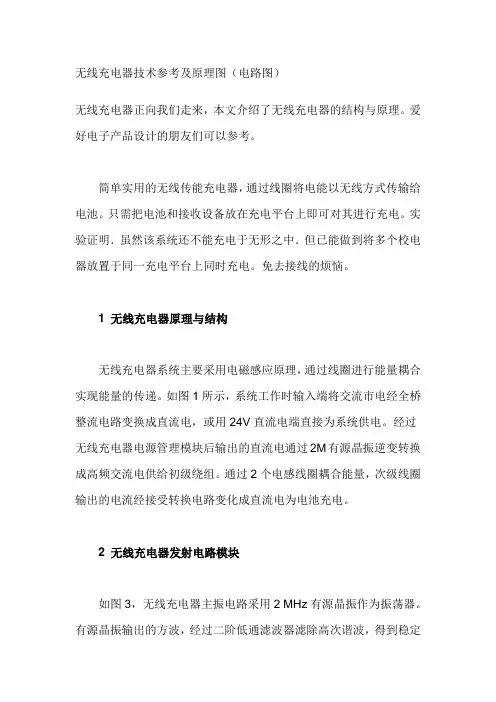

无线充电器技术参考及原理图（电路图）
无线充电器正向我们走来，本文介绍了无线充电器的结构与原理。
爱好电子产品设计的朋友们可以参考。
简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。
只需把电池和接收设备放在充电平台上即可对其进行充电。
实验证明．虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平台上同时充电。
免去接线的烦恼。
1 无线充电器原理与结构
无线充电器系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。
如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用24V直流电端直接为系统供电。
经过无线充电器电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。
通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。
2 无线充电器发射电路模块
如图3，无线充电器主振电路采用2 MHz有源晶振作为振荡器。
有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定
的正弦波输出，经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。
测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。
根据并联谐振公式得匹配电容C约为140 pF。
因而．无线充电器发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

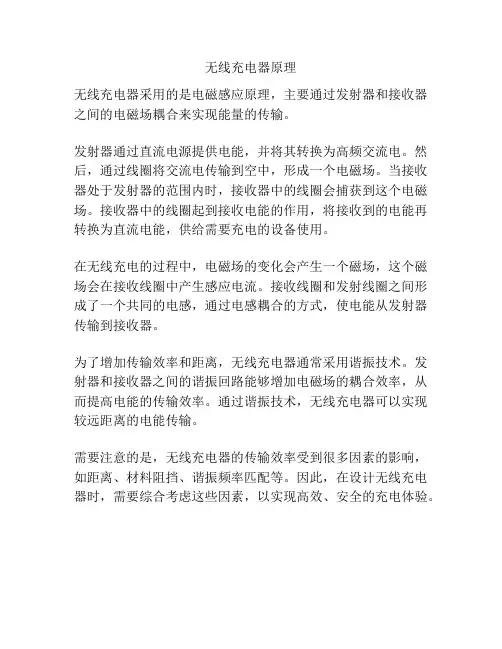

无线充电器原理
无线充电器采用的是电磁感应原理，主要通过发射器和接收器之间的电磁场耦合来实现能量的传输。
发射器通过直流电源提供电能，并将其转换为高频交流电。
然后，通过线圈将交流电传输到空中，形成一个电磁场。
当接收器处于发射器的范围内时，接收器中的线圈会捕获到这个电磁场。
接收器中的线圈起到接收电能的作用，将接收到的电能再转换为直流电能，供给需要充电的设备使用。
在无线充电的过程中，电磁场的变化会产生一个磁场，这个磁场会在接收线圈中产生感应电流。
接收线圈和发射线圈之间形成了一个共同的电感，通过电感耦合的方式，使电能从发射器传输到接收器。
为了增加传输效率和距离，无线充电器通常采用谐振技术。
发射器和接收器之间的谐振回路能够增加电磁场的耦合效率，从而提高电能的传输效率。
通过谐振技术，无线充电器可以实现较远距离的电能传输。
需要注意的是，无线充电器的传输效率受到很多因素的影响，如距离、材料阻挡、谐振频率匹配等。
因此，在设计无线充电器时，需要综合考虑这些因素，以实现高效、安全的充电体验。
