当前位置：文档之家 › AS型电动葫芦根据工况计算选型及规格表

AS型电动葫芦根据工况计算选型及规格表

  • 格式：doc
  • 大小：946.50 KB
  • 文档页数：19

下载文档原格式

  / 19

合集下载

桥架的载荷计算-教本

桥架的载荷计算-教本

由 PGx 和 PQ 产生的静轮压值为：
P1 j = Px1 + P01 ………………………………………（9-5） P2 j = Px2 + P02
采用均衡梁式八轮小车，静轮压计算与四轮小车相同，先求出均衡梁支承铰点的支反
力，再均分于均衡梁的两个车轮上。
222
第九章 桥架
静轮压适用于计算惯性力和桥架的静态刚性。
第一节 桥架型式和应用范围
一、梁式起重机桥架 梁式起重机是电动葫芦小车运行在工字钢主梁上的轻小型起重设备，主要承受载荷的
桥架由单根主梁和两根端梁组成，称为梁式单梁桥架。按主梁截面结构型式的不同，可分 为格构式单梁桥架和封闭实腹式单梁桥架。
我国上世纪 70 年代初，研制了新的单梁结构型式，即封闭板式单梁桥架（图 9-2），其 中模压封闭截面桥架（图 9-2a）是以薄钢板模压成型后，与工字钢一起承受载荷的桥架， 在不改变葫芦小车运行机构的情况下，其主梁具有较大的抗弯、抗扭刚性，从而提高了结 构承载能力。桥架只由主梁和端梁组成，主梁端部与端梁改用螺栓连接，减少了连接部件 数量，节约运输存放空间。这种结构已成为系列产品（LB 型），跨度为 7m~22.5m，起重量 l~5t，共有 80 余种规格，是国内主要的单梁桥架型式。
这些扭矩分别作用于梁的不同截面上。 由于主梁和端梁采用固定的连接型式，这些扭转载荷可认为是作用在两端固定的梁上，
如图 9-29 所示。 上述各种载荷对不同的桥架产生的作用也不同，应视具体情况区别对待。 起重机工作中所产生的垂直和水平载荷出现的机率不同，不大可能同时出现，所以设
计时不能用全部载荷计算桥架，应根据起重机的实际工况，把可能经常同时出现的最不利 载荷作为一种计算组合来设计桥架。
再分别计算出动轮压值。

电动葫芦设计计算说明书讲解

电动葫芦设计计算说明书讲解

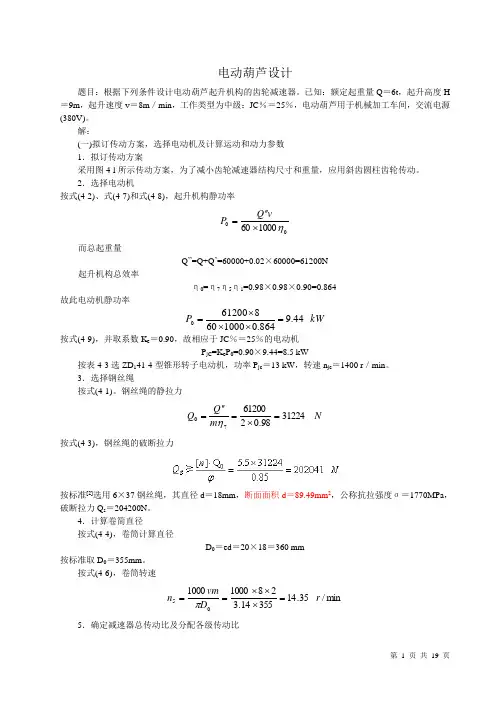

电动葫芦设计题目：根据下列条件设计电动葫芦起升机构的齿轮减速器。

已知：额定起重量Q ＝6t ，起升高度H ＝9m ，起升速度v ＝8m ／min ，工作类型为中级：JC ％＝25％，电动葫芦用于机械加工车间，交流电源(380V)。

解：(一)拟订传动方案，选择电动机及计算运动和动力参数 1．拟订传动方案采用图4-l 所示传动方案，为了减小齿轮减速器结构尺寸和重量，应用斜齿圆柱齿轮传动。

2．选择电动机按式(4-2)、式(4-7)和式(4-8)，起升机构静功率0100060η⨯''=vQ P而总起重量Q ”=Q+Q ’=60000+0.02×60000=61200N起升机构总效率η0=η7η5η1=0.98×0.98×0.90=0.864故此电动机静功率kW P 44.9864.01000608612000=⨯⨯⨯=按式(4-9)，并取系数K e ＝0.90，故相应于JC ％＝25％的电动机P jC =K e P 0=0.90×9.44=8.5 kW按表4-3选ZD 141-4型锥形转子电动机，功率P jc ＝13 kW ，转速n jc ＝1400 r ／min 。

3．选择钢丝绳按式(4-1)。

钢丝绳的静拉力N m Q Q 3122498.026120070=⨯=''=η 按式(4-3)，钢丝绳的破断拉力按标准[2]选用6×37钢丝绳，其直径d ＝18mm ，断面面积d ＝89.49mm 2，公称抗拉强度σ＝1770MPa ，破断拉力Q s ＝204200N 。

4．计算卷简直径按式(4-4)，卷筒计算直径D 0＝ed ＝20×18＝360 mm按标准取D 0＝355mm 。

按式(4-6)，卷筒转速min /35.1435514.3281000100005r D vm n =⨯⨯⨯==π5．确定减速器总传动比及分配各级传动比总传动比54.9735.14140053≈=='n n i 这里n 3为电动机转速，r ／min 。

AS葫芦

AS葫芦

产品介绍AS型钢丝绳电动葫芦天津起重设备有限公司AS型钢丝绳电动葫芦是我公司1983年引进并按照德国R•STAHL起重运输技术有限公司生产许可证制造的系列产品，它外形美观、结构紧凑、重量轻巧、功能完善、加工工艺先进，关键零部件的加工采用了国外最先进的机床设备，整机的试验检测采用了国外先进的专机设备。

该系列产品1988年获国家银质奖，1992年在古巴获得国际质量金奖。

AS型钢丝绳电动葫芦有五种基本系列：AS2、AS3、AS4、AS5、和AS6，四种派生系列：AS22、AS34、AZ4和AS66，起重量从320kg至50000kg，起升速度最慢为0.25m/min，最快为24m/min，并具有双速功能，慢速和快速比为1∶6和1∶10，起升高度最大可达120m，运行速度从8m/min至40m/min，具有双速功能的速比为1∶4，该产品的设计基准为M4，设计寿命10年，防护等级IP54，适用电源为三相交流50HZ或60HZ、380V 或220V、415V、480V、660V等标准。

AS型钢丝绳电动葫芦由升降机构、运行机构和电气控制三部分组成。

1 升降机构AS型钢丝绳电动葫芦的升降机构又成为固定式电动葫芦，外观上摆脱了传统的圆筒形状，代之以矩形外观，根据使用要求矩形支架的四面都可以作为连接面和其他物体固定连接，另外，支架的四面还可以同各种形式的运行小车相连接，构成不同形式的电动葫芦。

升降电机是集驱动和制动为一体的锥形电动机，绝缘等级为F级，根据电机的转速分为单速电机和双速电机，单速电机的极数为2极，双数电机的极数为2/12极，双速电机是由两套完全独立的绕组共同镶嵌在定子槽内而构成的。

电机和减速器通过四根螺栓固定在一起，电机轴头和减速器齿轮直接相连，这种结构形式称为集驱动、制动和减速为一体的“三合一”驱动装置，它不仅结构紧凑、自重轻、安装维修方便，更主要的是它完全取代了电机和减速器之间通过长轴和联轴器连接的落后结构形式，彻底消除了由联轴器故障引发的起重机灾难性事故。

AS型电动葫芦根据工况计算选型及规格表

AS型电动葫芦根据工况计算选型及规格表

A S型电动葫芦根据工况计算选型及规格表SANY GROUP system office room 【SANYUA16H-1电动葫芦的选用(计算法)1.1AS 型电动葫芦由于规格繁多给用户有充足的选择余地，因此合理的选素。

那么如何选用电动葫芦呢？首先，需弄清电动葫芦应用的场合，做什么工作，主要参数，工作繁忙程度，负载程度以及轨道形式（轨道规格），建筑高度，控制方式（配套形式），电源等。

然后，我们可通过经验估算或计算方法确定出机构工作级别（M3、M4、M5、M6）等，对安全性要求高的场合，应提高一个工作级别选用。

进而查阅技术数据表确定出具体的规格型号。

1.2通过计算选用电动葫芦实例：（参见附表16）例1：某单位机加工车间需选用一台电动葫芦，具工作状态如下： 两班制：每班工作8小时每班吊运：13t ，共5次，5t 共10次，2t ，共15次 吊具重量：0.7t起升速度：V n =4m/min 起升高度：H=7m 计算步骤：1)、确定每日工作时间t h (h) t h =2H m ·S·T/(V H ·60)(h) 式中：H m =0.7×7=4.9(m)H m ——平均起升高度（m ）可选取最大起升高度的70% S ——平均每小时工作循环次数（c/h ）S’′=相对每一种载荷每小时的起升次数（c/h ） T ——每天工作服务时间（h ）V n T ——起升速度（m/min ） S=（5+10+15）/8=3.75(c/h) T=2×8=16(h) V n =4(m/min) t h =(2×4.9×3.75×16)/(4×60)=2.45(h) 2)、初步确定最大起重量：最大起重量：G n =13+0.7=13.7(t)根据查阅技术数据表有相进似的起重量G n =16(t) 3)、计算载荷谱均立方根K 值：K=()()333232131......∆+++++t r t r t r ββ 式中：β1=13t/16t=0.813β2=5t/16t=0.313 β3=2t/16t=0.125r=0.7t/16t=0.044 t 1=H m ·S′·T/(V n ·t h ·60)=[5×(5/8)×16]/(4×2.45×60)=0.085 t 2=[5×(10/8)×16]/(4×2.45×60)=0.07 t 3=[5×(15/8)×16]/(4×2.45×60)=0.255 t Δ=[5[(5+10+15)/8]×16]/(4×2.45×60)=0.05S’=相对每一种载荷每小时的起升次数（c/h ） 将以上结果带入式中得： =0.397（K ＜0.53＝轻级4)、根据K 值（轻级）和每日平均工作时间t h （2.45h ）确定工作级别，查电动葫芦工作级别得：机构工作级别为M4。

微型电动葫芦规格参数表

微型电动葫芦规格参数表

微型电动葫芦作为一种新型电动葫芦被广泛应用于机械制造、电子、汽车、造船、工件组装以及高新技术工业区等现代化工业的生产线、流水线、装配机、物流输送等场合。

对在仓库、码头、配料、吊篮和空间较窄小的工作场地作业，更能显示出它的优良品质。

是定柱式、墙壁式旋臂起重机的最佳配套产品。

微型电动葫芦外形美观、结构合理、安装方便、噪音小、使用安全可靠，因此微型电动葫芦被广泛应用在工厂、车间、家庭、仓库、饭店、商场、装修和搬运等地。

电葫芦技术参数

电葫芦技术参数

0.5T-3T电动葫芦技术性能和外形尺寸主要参数表说明：具有结构紧凑、自重轻、体积小、操作方便等特点，它既可以单独安装在架空工字梁上，也可以配套安装在电动单梁、双梁、悬臂、龙门等起重机上使用。

在精细作业场合，当CD1型电动葫芦的起升速度不能满足要求时，应当选用MD1型双起升速度电动葫芦。

起重量：500、"1000、"2000、"3000、"5000、"100、"16000、"200(KG)起升高度：6、"9、12、"18、"24、"30(M)Ⅵ、电动葫芦技术性能和外形尺寸主要参数表型号起重量起升高度起升速度CD1 MD1吨0."51米米/8、"0.8/8分米/20分毫米91、"0.8/8运行速度公称直径20钢5.17."4公称丝直径结构型式绳强度兆等级帕工字梁轨道型号GB/T706-1988环行轨道最小半径米起型号6×19+NF16～28b1.5ZD1 21-4ZDS10."2/0."81."56×37+NF167016～28b2ZD1 22-434ZDS10."2/1."51.5、"0.2/1."513803千瓦升转转速/电分相数容量0."8、0."2/13803动电压伏安电流机培3802.4、"0.72/2."43804.3、"0.72/4."350频率HZ型号ZDY1 11-4ZDY1 11-4运千容量0."20."2瓦行转转速/1380电分动相数33电压伏380机安电流0."720."72培频率HZ50次接合次数/120时工作级别M3CD 190 213 232 250重量MD公0181 205 227 246 264CD固斤118128 135 152 169 186±15%MD固2149 166 183 200型号CD1 MD1起重量吨23起升高度米30米起升速度/8、"0.8/88、"0.8/8分米运行速度/20分公称直径毫钢1113米公称直径丝结构型式6×37+NF6×37+NF兆绳强度等级1670帕工字梁轨道型号22a～45c20a～45cGB/T706-1988环行轨道最小半径米22."53422."534起ZD1 31-4型号ZDS10."4/3."0ZD1 41-4 F1ZDS10."5/4."5 F14.5、"4.5/0."011、"1.4/1150ZDY1 11-40.20.7250120M3373439413478302325340363千容量3、"0.4/3瓦升转转速/1380电分动相数3电压伏380机安电流7."6、1."25/7."6培频率HZ50型号ZDY1 11-4运千容量0."2瓦行转转速/1380电分动相数3电压伏380机安电流0."72培频率HZ50次接合次数/120时工作级别M3 CD3重量MD公84382CD固斤72±15%MD固398287。

AS型电动葫芦根据工况计算选型及规格表

AS型电动葫芦根据工况计算选型及规格表

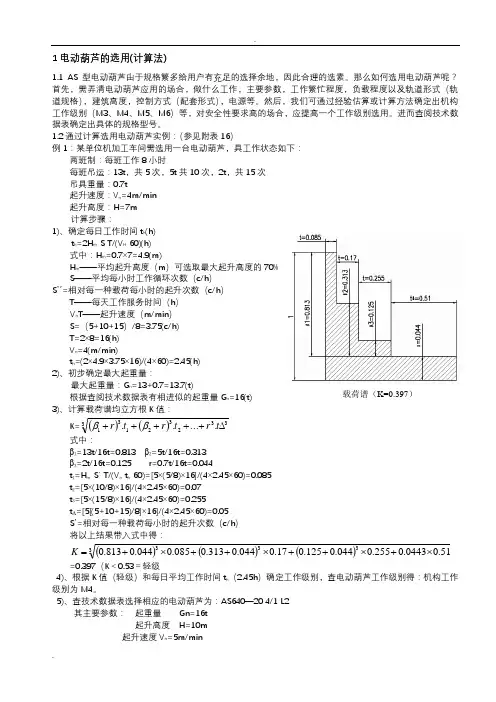

1电动葫芦的选用(计算法)1.1AS 型电动葫芦由于规格繁多给用户有充足的选择余地，因此合理的选素。

那么如何选用电动葫芦呢？首先，需弄清电动葫芦应用的场合，做什么工作，主要参数，工作繁忙程度，负载程度以及轨道形式（轨道规格），建筑高度，控制方式（配套形式），电源等。

然后，我们可通过经验估算或计算方法确定出机构工作级别（M3、M4、M5、M6）等，对安全性要求高的场合，应提高一个工作级别选用。

进而查阅技术数据表确定出具体的规格型号。

1.2通过计算选用电动葫芦实例：（参见附表16）例1：某单位机加工车间需选用一台电动葫芦，具工作状态如下： 两班制：每班工作8小时每班吊运：13t ，共5次，5t 共10次，2t ，共15次 吊具重量：0.7t起升速度：V n =4m/min 起升高度：H=7m 计算步骤：1)、确定每日工作时间t h (h) t h =2H m ·S·T/(V H ·60)(h) 式中：H m =0.7×7=4.9(m)H m ——平均起升高度（m ）可选取最大起升高度的70% S ——平均每小时工作循环次数（c/h ）S’′=相对每一种载荷每小时的起升次数（c/h ） T ——每天工作服务时间（h ）V n T ——起升速度（m/min ） S=（5+10+15）/8=3.75(c/h) T=2×8=16(h) V n =4(m/min) t h =(2×4.9×3.75×16)/(4×60)=2.45(h) 2)、初步确定最大起重量： 最大起重量：G n =13+0.7=13.7(t)根据查阅技术数据表有相进似的起重量G n =16(t) 3)、计算载荷谱均立方根K 值：K=()()333232131......∆+++++t r t r t r ββ式中：β1=13t/16t=0.813β2=5t/16t=0.313 β3=2t/16t=0.125r=0.7t/16t=0.044 t 1=H m ·S′·T/(V n ·t h ·60)=[5×(5/8)×16]/(4×2.45×60)=0.085 t 2=[5×(10/8)×16]/(4×2.45×60)=0.07 t 3=[5×(15/8)×16]/(4×2.45×60)=0.255 t Δ=[5[(5+10+15)/8]×16]/(4×2.45×60)=0.05S’=相对每一种载荷每小时的起升次数（c/h ） 将以上结果带入式中得： =0.397（K ＜0.53＝轻级4)、根据K 值（轻级）和每日平均工作时间t h （2.45h ）确定工作级别，查电动葫芦工作级别得：机构工作级别为M4。

AS型电动葫芦根据工况计算选型及规格表

AS型电动葫芦根据工况计算选型及规格表

1电动葫芦的选用(计算法)1.1 AS 型电动葫芦由于规格繁多给用户有充足的选择余地，因此合理的选素。

那么如何选用电动葫芦呢？首先，需弄清电动葫芦应用的场合，做什么工作，主要参数，工作繁忙程度，负载程度以及轨道形式（轨道规格），建筑高度，控制方式（配套形式），电源等。

然后，我们可通过经验估算或计算方法确定出机构工作级别（M3、M4、M5、M6）等，对安全性要求高的场合，应提高一个工作级别选用。

进而查阅技术数据表确定出具体的规格型号。

1.2通过计算选用电动葫芦实例：（参见附表16）例1：某单位机加工车间需选用一台电动葫芦，具工作状态如下： 两班制：每班工作8小时每班吊运：13t ，共5次，5t 共10次，2t ，共15次 吊具重量：0.7t起升速度：V n =4m/min 起升高度：H=7m 计算步骤：1)、确定每日工作时间t h (h) t h =2H m ·S ·T/(V H ·60)(h) 式中：H m =0.7×7=4.9(m) H m ——平均起升高度（m ）可选取最大起升高度的70% S ——平均每小时工作循环次数（c/h ） S ’´=相对每一种载荷每小时的起升次数（c/h ） T ——每天工作服务时间（h ）V n T ——起升速度（m/min ） S=（5+10+15）/8=3.75(c/h) T=2×8=16(h) V n =4(m/min) t h =(2×4.9×3.75×16)/(4×60)=2.45(h) 2)、初步确定最大起重量：最大起重量：G n =13+0.7=13.7(t)根据查阅技术数据表有相进似的起重量G n =16(t)3)、计算载荷谱均立方根K 值： K=()()333232131......∆+++++t r t r t r ββ式中：β1=13t/16t=0.813 β2=5t/16t=0.313 β3=2t/16t=0.125 r=0.7t/16t=0.044 t 1=H m ·S ´·T/(V n ·t h ·60)=[5×(5/8)×16]/(4×2.45×60)=0.085 t 2=[5×(10/8)×16]/(4×2.45×60)=0.07 t 3=[5×(15/8)×16]/(4×2.45×60)=0.255 t Δ=[5[(5+10+15)/8]×16]/(4×2.45×60)=0.05 S ’=相对每一种载荷每小时的起升次数（c/h ） 将以上结果带入式中得：()()()333351.00443.0255.0044.0125.017.0044.0313.0085.0044.0813.0⨯+⨯++⨯++⨯+=K=0.397（K ＜0.53＝轻级4)、根据K 值（轻级）和每日平均工作时间t h （2.45h ）确定工作级别，查电动葫芦工作级别得：机构工作级别为M4。

电动葫芦起重机参数

电动葫芦起重机参数

3.15起吊设备3.15.1供货范围及设计参数1.投标商应按要求提供工程所需其中设备，包括行走机构及起吊设备如：主机、电动机、电动葫芦及钢绳、轨道及固定件、随机附件、配套电缆等，应保证上述设备的设计、制造、检验和检查等符合本规范要求。

投标商同时应提供相应的现场服务，包括起吊设备的安装指导及调试工作。

2.电动单梁悬挂起重机技术性能表3.15.2技术要求1.为了保证产品在运行、维护及备品备件方面的标准化，要求所有同类型的设备及部件应尽量为同一厂家的产品。

所有电动起重设备均在地面上设有电源开关。

2.所有设备产品在出厂前应按GB标准进行性能试验。

投标商提供出厂产品检验证书及产品合格证，随带产品说明书及装箱单，包括附件、备品备件的清单。

3.所有起重设备的电动控制装置系统应由起重设备制造厂商配套，使之形成完整的起吊设备。

3.15.2资料提交投标商应提交下列资料，但不限于以下内容：（1）电机、电气有关技术资料，电气原理图；（2）安装说明及设备操作和维修手册（3）制造商的资质证明及业绩；（4）投标技术性描述（设计、构造、材质等）和样本剪辑；（5）制造及质量保证措施；（6）试运转前的调试及检测要求；（7）提交在最近五年内国内成功运转的五个用户证明材料；（8）国内劳动部门颁发的起重设备生产许可证；3.15.3基本要求1.参考标准该产品在设计、制造、检验、包装运输及安装过程中采用标准应符合ISO、IEC国际标准和相等效的标准如GB、JB、JIS、DIN、ANCI等。

(这些标准应为未作废的最新标准)2.其它技术要求（1）投标商提供的起重设备，应包括电动单梁悬挂起重机、电动葫芦以及有关联结附件。

（2）配套电机、减速机要求为厂家整体配套供货（3）设备无故障运行时间不少于10000小时；电器使用寿命不少于3年，减速机、轴承使用寿命为10年，涂层使用寿命为5年以上；整机寿命25年以上。

（4）设备的防腐：所有碳钢件的表面除锈等级应符合GB8923-88中规定的Sa2.5级标准。

关于电动葫芦的计算

关于电动葫芦的计算

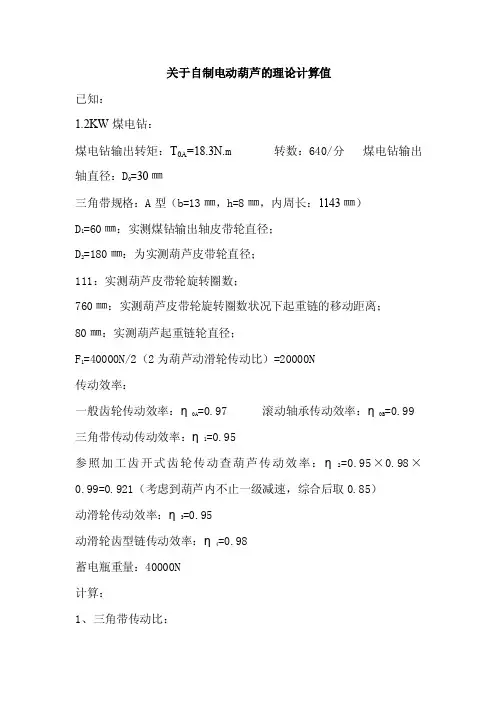

关于自制电动葫芦的理论计算值已知：1.2KW煤电钻：煤电钻输出转矩：T0A=18.3N.m 转数：640/分煤电钻输出轴直径：D0=30㎜三角带规格：A型（b=13㎜，h=8㎜，内周长：1143㎜）D1=60㎜：实测煤钻输出轴皮带轮直径；D2=180㎜：为实测葫芦皮带轮直径；111：实测葫芦皮带轮旋转圈数；760㎜：实测葫芦皮带轮旋转圈数状况下起重链的移动距离；80㎜：实测葫芦起重链轮直径；F1=40000N/2（2为葫芦动滑轮传动比）=20000N传动效率：一般齿轮传动效率：η0A=0.97 滚动轴承传动效率：η0B=0.99 三角带传动传动效率：η1=0.95参照加工齿开式齿轮传动查葫芦传动效率：η2=0.95×0.98×0.99=0.921（考虑到葫芦内不止一级减速，综合后取0.85）动滑轮传动效率：η3=0.95动滑轮齿型链传动效率：η4=0.98蓄电瓶重量：40000N计算：1、三角带传动比：i1=180/60=32、葫芦自身传动比：i2=180×3.14159×111×/760=82.6煤钻输出轴功率：P0=1.2×0.97×0.97×0.99=1.12 KW 葫芦皮带轮的传动力矩；T1=9550×P1/n1=47.6N. m式中：P1=P0×η1=1.12×0.95=1.06KWn1=640/3=213.3 r/ min起重链轮处传动力矩：T2=9550×P2/ n2=9550×0.838/2.58=3101.8N. m式中：P2=P1×η2×η4=1.06×0.85×0.98=0.883 KWn2=213.3/82.6=2.58r/ min起重链轮处的线速度：V=n2×3.14159×0.08/60=0.0108m/s起重链轮起动重物需要的功率：P´=F1×V/1000η3=0.227KW因：P2> P´故满足要求。

电动葫芦主要参数及基本尺寸00

电动葫芦主要参数及基本尺寸00

B
L3
L4 d
Weight
Model
power
Travelly
Speed
Motor Phase number
Voltage
Electric Current
Frequency
mm ~667
mm 158
mm 345
mm 758 mm ~884
mm 401
mm 196
mm
19
kg
137
ZDY111-4
kw
4.8 26.43 6×37+FC
I-beam Rail model Rail minimum radius
Model
16~28b
m
1.2
ZDS121-4
MD10.5-12D
Hmin
L2
L1
Basic
L
Size
B
L3
L4
d
Weight
Model
mm ~650
mm 125
mm 418
mm 760 mm ~884
Wire Rope
Rope Diameter mm RopSetruLcetnugrethform m
4.8 14.43 6×37+FC
I-beam Rail model Rail minimum radius
16~28b
m
1.2
Model
ZDS121-4
Power
kW 0.8/0.2
Lifting Motor
Rope Diameter mm RopSetruLcetnugrethform m
4.8 20.43 6×37+FC

电葫芦技术参数

电葫芦技术参数
0.5T-3T
说明：
具有结构紧凑、自重轻、体积小、操作方便等特点，它既可以单独安装在 架空工字梁上，也可以配套安装在电动单梁、双梁、悬臂、龙门等起重机上使 用。在精细作业场合，当CD1型电动葫芦的起升速度不能满足要求时，应当选 用MD1型双起升速度电动葫芦。
起 重量：500、1000、2000、3000、5000、10000、16000、20000(KG)
3|
动
机
电压
伏
380
380
电流
安 培
2.4、0.72/2.4
4.3、0.72/4.3
频率
HZ
50
50
运 行 电动机
型号
ZDY1 11-4
ZDY1 11-4
容量
千 瓦
0.2
0.2
转速
转
/
分
1380
1380
相数
3
3
电压
伏
380
380
电流
安 培
0.72
0.72
频率
HZ
50
50
接合次数
次
/
时
120
120
工作级别
M3
M3
重量
±15%
CD
115
120
145
150
156
167
190
213 :
>32 2
!50
MD
公 斤
135
140
165
170
170
181
205
227 :
>46 2
>64
CD固80Fra bibliotek8590
95

电葫芦技术参数

电葫芦技术参数

6×19+NF
6×37+NF
强度 兆 等级 帕
1770
1670
工字梁轨道型号 GB/T706-1988
16～28b
16～28b
环行轨道最小半径
米
1.5
1.5
2 34
起
ZD1 21-4
ZD1 22-4
升
型号 ZDS1 0.2/0.8
ZDS1 0.2/1.5
电
1/5
动
2/5
机
运 行 电 动 机
接合次数 工作级别 重量
ZDS1 0.5/4.5 F1
起 升 电 动 机
运 行 电 动 机
接合次数 工作级别
重量
±15%
容量
千 瓦
3、 0.4/3
4.5、4.5/0.5
转
转速 /
1380
1380
分
相数
3
3
电压 伏
380
380
电流
安 培
7.6、 1.25/7.6
11、 1.4/11
频率 HZ
50
50
型号
ZDY1 11-4
ZDY1 11-4
0.5T-3T 电动葫芦技术性能和外形尺寸主要参数表
说 明： 具有结构紧凑、自重轻、体积小、操作方便等特点，它既可以单独安装在架空工
字梁上，也可以配套安装在电动单梁、双梁、悬臂、龙门等起重机上使用。在精细作 业场合，当 CD1 型电动葫芦的起升速度不能满足要求时，应当选用 MD1 型双起升速度 电动葫芦。 起 重 量： 500、1000、2000、3000、5000、10000、16000、20000(KG)
CD 固 斤 80 85 90 95 118 128 135 152 169 186

电动葫芦吊钩设计选择和尺寸计算

电动葫芦吊钩设计选择和尺寸计算

电动葫芦吊钩设计选择和尺寸计算电动葫芦吊钩设计选择和尺寸计算电动葫芦吊钩的设计吊钩在起重装置中属于取物装置，用于提取物料。

是起重机械电动葫芦的重要零件之一，也是保证起重机电动葫芦作业安全的关键环节之一。

电动葫芦吊钩选择
电动葫芦吊钩的设计
吊钩在起重装置中属于取物装置，用于提取物料。

是起重机械电动葫芦的重要零件之一，也是保证起重机电动葫芦作业安全的关键环节之一。

电动葫芦吊钩选择
电动葫芦吊钩按制造方法可分为链造吊钩和片式吊钩。

链造吊钩又可分为单钩和双钩，单钩一般用于小起重量，双钩多用于较大的起重量。

链造吊钩材料采用优质低碳镇静刚或低碳合金钢，如20优质低碳钢、
16Mn、20MnSi、36MnSi。

这次说设计的是为五吨的电动葫芦，属于小起重量，结合电动葫芦的生产现状，选用链造单钩。

电动葫芦吊钩的尺寸设计
吊钩钩孔直径与起重能力有一定关系:
钩身各部分尺寸(见下图)间的关系如下:
计算得
D=24 S=36 H=56 L1=175 L2=28
因吊钩的选择是在参考常规设计的基础上进行设计的以满足设计要求，故在此
不与校核。

电动葫芦工字钢对照表

电动葫芦工字钢对照表

电动葫芦工字钢对照表
一、概述
电动葫芦是一种用于起吊重物的设备，常与工字钢配合使用。

工字钢是一种常见的建筑结构材料，具有高强度和良好的承载能力。

本文将介绍电动葫芦与工字钢的对照关系，以便在实际应用中选择合适的设备和材料。

二、电动葫芦规格与工字钢型号的对应关系
下表列出了常用电动葫芦型号与工字钢型号的对应关系：
三、电动葫芦与工字钢的选型原则
1.根据实际需求选择合适的电动葫芦型号，确保其承载能力满足要求。

2.根据跨度选择合适的工字钢型号，确保结构安全稳定。

3.根据工作条件和环境因素，考虑电动葫芦和工字钢的耐久性和维护成本。

4.在使用过程中，应遵循安全操作规程，确保人员和设备安全。

四、总结
本文介绍了电动葫芦工字钢对照表，包括电动葫芦规格与工字钢型号的对应关系以及选型原则。

在实际应用中，选择合适的电动葫芦和工字钢对于确保施工安全和效率至关重要。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

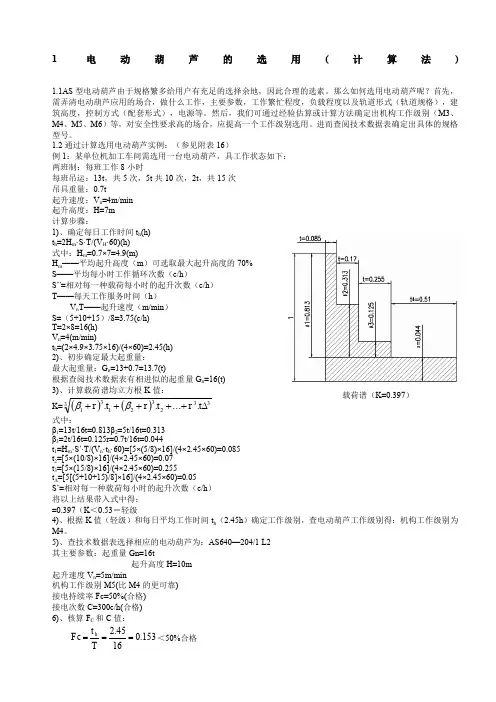

1电动葫芦的选用(计算法)1.1 AS 型电动葫芦由于规格繁多给用户有充足的选择余地，因此合理的选素。

那么如何选用电动葫芦呢？首先，需弄清电动葫芦应用的场合，做什么工作，主要参数，工作繁忙程度，负载程度以及轨道形式（轨道规格），建筑高度，控制方式（配套形式），电源等。

然后，我们可通过经验估算或计算方法确定出机构工作级别（M3、M4、M5、M6）等，对安全性要求高的场合，应提高一个工作级别选用。

进而查阅技术数据表确定出具体的规格型号。

1.2通过计算选用电动葫芦实例：（参见附表16）例1：某单位机加工车间需选用一台电动葫芦，具工作状态如下： 两班制：每班工作8小时每班吊运：13t ，共5次，5t 共10次，2t ，共15次 吊具重量：0.7t起升速度：V n =4m/min 起升高度：H=7m 计算步骤：1)、确定每日工作时间t h (h) t h =2H m ·S·T/(V H ·60)(h) 式中：H m =0.7×7=4.9(m) H m ——平均起升高度（m ）可选取最大起升高度的70% S ——平均每小时工作循环次数（c/h ） S’´=相对每一种载荷每小时的起升次数（c/h ） T ——每天工作服务时间（h ）V n T ——起升速度（m/min ） S=（5+10+15）/8=3.75(c/h) T=2×8=16(h) V n =4(m/min) t h =(2×4.9×3.75×16)/(4×60)=2.45(h) 2)、初步确定最大起重量：最大起重量：G n =13+0.7=13.7(t)根据查阅技术数据表有相进似的起重量G n =16(t)3)、计算载荷谱均立方根K 值：K=()()333232131......∆+++++t r t r t r ββ式中：β1=13t/16t=0.813 β2=5t/16t=0.313 β3=2t/16t=0.125 r=0.7t/16t=0.044 t 1=H m ·S´·T/(V n ·t h ·60)=[5×(5/8)×16]/(4×2.45×60)=0.085 t 2=[5×(10/8)×16]/(4×2.45×60)=0.07 t 3=[5×(15/8)×16]/(4×2.45×60)=0.255 t Δ=[5[(5+10+15)/8]×16]/(4×2.45×60)=0.05S’=相对每一种载荷每小时的起升次数（c/h ） 将以上结果带入式中得：()()()333351.00443.0255.0044.0125.017.0044.0313.0085.0044.0813.0⨯+⨯++⨯++⨯+=K=0.397（K ＜0.53＝轻级4)、根据K 值（轻级）和每日平均工作时间t h （2.45h ）确定工作级别，查电动葫芦工作级别得：机构工作级别为M4。

5)、查技术数据表选择相应的电动葫芦为：AS640—20 4/1 L2 其主要参数： 起重量 Gn=16t起升高度 H=10m起升速度V n =5m/min机构工作级别 M5(比M4的更可靠) 接电持续率Fc=50%(合格) 接电次数 C=300c/h(合格) 6)、核算F C 和C 值：载荷谱（K=0.397）153.01645.2t h ===T Fc ＜50%合格 h c C /4815105=++=＜300c/h 合格例2：今需一台电动葫芦要求性能如下：每次起重量P 1=400kg ，吊具重量P 2=400kg ，平均起升高度H m =2.5m ，要求起升速度24m/min ，每次工作周期108秒，每日工作时间T=16h 计算步骤：（公式同例1） 1)、确定每日工作时间t h t h =(2×2.5×33.3×16)/(24×60)=1.85(h)H m =2.5m,S=3600/108=33.3c/h,V n =24m/min,T=16h 2)、初步确定起重量G n G n =P 1+P 2=800Kg3)、计算载荷谱均立方根K 值()825.05.05.05.05.05.0333=⨯+⨯+=K (K ＜0.85〕重级式中：β1=400/800=0.5 r=400/800=0.5 t 1=2.5×33.3×16/24×1.85×60=0.5 t △=(2.5×33.3×16)/(24×1.85×60)=0.54)、根据K 值和t h 确定机构工作组别：查电动葫芦参数表得工作组别为2m 。

5)、查性能参数表选择相应的电动葫芦为： AS308—24 1/1 L1 其主要参数：起重量 G n =800kg 起升高度 H=14m起升速度 V n =24m/min 机构工作级别M5接电次数 C=300c/h(合格) 接电持续率 Fc=50%(合格) 6)、核算FC 和C 值：FC=t h /T=1.85/16=0.12,12%＜50% 合格 C=3600/108=33.3c/h ＜300c/h 合格9.3用户在签订合同时应阐明以下要求，以便我们帮助选择具体的型号： a.起重量 吨 b.起升高度 米c.起升速度 米/分(单、双速)d.运行速度 米/分(单、双速)e.运行小车型式f.工作级别g.电源h.控制方式（配套型式） i.电源引入方式 j.轨道型式及规格k.是否带第二刹车装置 l.是否带超载限制器装置m.用户的特殊要求等用户在使用中对产品存在的问题，请及时与我公司售后服务联系，以帮助我们进一步提高产品质量。

载荷谱：β1=0.5 r=0.5 t1=0.5 tδ=0.5载荷谱均立方根K 值计算公式：()()33332131∆•++•++•+=t r t r t R K ββ （1）式中β=额定载荷有效或局部载荷（2）额定载荷取物装置和吊具的重量=r （3）总工作时间作用下的工作时间及取物装置和吊具重量有效载荷或局部载荷以=t （4）总工作时间量作用下的工作时间仅有取物装置和吊具重=∆t (5)2．附表（图）AS型固定式电动葫芦附表1起重量：(Kg)DIN 15020/FEM M3 M4 M5 M6 起升高度（m）L1 L2 L3 L4=主起升米/分=慢速起升米/分型号m/min m/min 型号m/min m/min320400 50014 24 40 -AS 203-20 1/1AS 204-20 1/1 20 3,3AS 205-20 1/1630800 1000 7 12 20 -AS 203-20 2/1AS 204-20 2/1 10 1,6AS 205-20 2/11600 7 12 - - AS 2208-12 2/1 6 1630800 100014 24 40 -AS 306-16 1/1AS 308-16 1/1 16 2,6AS 310-16 1/1AS 306-24 1/1AS 308-24 1/1 24 4AS 310-24 1/110001250 160014 24 40 -AS 410-16 1/1AS 412-16 1/1 16 2,6AS 416-16 1/1AS 410-24 1/1AS 412-24 1/1 24 4AS 416-24 1/112501600 2000 3.5 6 8.75 -AS 203-20 4/1AS 204-20 4/1 5 0,8AS 205-20 4/13200 3,5 6 - - AS 2208-12 4/1 3 0.5 12501600 20007 12 20 -AS 306-16 2/1AS 308-16 2/1 8 1,3AS 310-16 2/1AS 306-24 2/1AS 308-24 2/1 12 2AS 310-24 2/116002000 250014 24 40 80AS 516-16 1/1AS 520-16 1/1 16 2,6AS 525-16 1/1AS 516-24 1/1AS 520-24 1/1 24 4AS 525-24 1/120002500 32007 12 20 -AS 410-16 2/1AS 412-16 2/1 8 1,3AS 416-16 2/1AS 410-24 2/1AS 412-24 2/1 12 2AS 416-24 2/125003200 4000 3,5 6 10 -AS 306-16 4/1AS 308-16 4/1 4 0,7AS 310-16 4/1AS 306-24 4/1AS 308-24 4/1 6 1AS 310-24 4/15000 4,5 7,5 - - AS 3412-12 4/1 3.4 0.5 AS 3412-20 4/1 5 0,8 32004000 50004 7 12 -AZ 408-20 4/1AZ 410-20 4/1 8 1,3AZ 412-20 4/1AZ 408-32 4/1AZ 410-32 4/1 8 1,3AZ 412-32 4/132004000 50007 12 20 40AS 516-16 2/1AS 520-16 2/1 8 1,3AS 525-16 2/1AS 516-24 2/1AS 520-24 2/1 12 2AS 525-24 2/140005000 63003,5 6 10 -AS 410-16 4/1AS 412-16 4/1 4 0,7AS 416-16 4/1AS 410-24 4/1AS 412-24 4/1 6 1AS 416-24 4/163008000 10000 3,5 6 10 17AS 516-16 4/1AS 520-16 4/1 4 0.7AS 525-16 4/1AS 516-24 4/1AS 520-24 4/1 6 1AS 525-24 4/11/12/14/11/12/14/1起重量：(Kg) DIN 15020/FEM M3 M4 M5 M6 起升高度 （m ） L1 L2 L3 L4 米/分米/分小车型号G B 706-1988D I N 1025 未作静力学考型号 m/min 型号 m/min 320 400 500142440-AS 203-20 1/1AS 204-20 1/1 20 3,3 AS 205-20 1/1 U.-C32I 14～63c IPB140-300630 800 1000712 20 -AS 203-20 2/1AS 204-20 2/1 10 1,6 AS 205-20 2/1U.-C32 16007 12 - - AS2208-12 2/1 6 1U.-C422 I 14～63c IPB140-300 630 800 100014 2440-AS 306-16 1/1 AS 308-16 1/1 16 2,6 AS 310-16 1/1 AS 306-24 1/1 AS 308-24 1/1 24 4 AS 310-24 1/1 U.-C431000 1250 160014 24 40 -AS 410-16 1/1AS 412-16 1/1 16 2,6 AS 416-16 1/1 AS 410-24 1/1AS 412-24 1/1 24 4 AS 416-24 1/1U.-A54I 20a ～63c IPB200-300 1250 1600 20003,5 6 8,75 - AS 203-20 4/1AS204-20 4/1 5 0,8 AS 205-20 4/1U.-C42 114～63c IPB140-300 32003,5 6 - - AS208-12 4/1 3 0,5 U.-C422 1250 1600 20007 1220-AS 306-16 2/1 AS 308-16 2/1 8 1,3 AS 310-16 2/1 AS 306-24 2/1 AS 308-24 2/1 12 2 AS 310-24 2/1 U.-C431600 2000 250014 24 40 80 AS 516-16 1/1AS 520-161/1 16 2,6 AS 525-16 1/1 AS 516-24 1/1AS 520-24 1/1 24 4AS 525-24 1/1U.-A55I 20a ～63cIPB200-300 2000 2500 32007 12 20 -AS 410-16 2/1AS 412-16 2/1 8 1,3 AS 416-16 2/1 AS 410-24 2/1AS 412-24 2/1 12 2AS 416-24 2/1 U.-A542500 3200 40003,5 6 10 - AS 306-16 4/1AS 308-16 4/1 4 0,7 AS 310-16 4/1AS 306-24 4/1AS 308-24 4/1 6 1 AS 310-24 4/1U.-A53 50004,5 7,5 - - AS3412-13 4/1 3.4 0.5 AS3412-20 4/1 5 0.8U.-A64 I 22a ～63cIPB200-300 3200 4000 50004 712-AZ 408-20 4/1 AZ 410-20 4/1 5 0,8 AZ 412-20 4/1 AZ 408-32 4/1 AZ 410-32 4/1 8 1,3 AZ 412-32 4/1 U.-A643200 4000 50007 12 2040 AS 516-16 2/1AS 520-16 2/1 8 1,3 AS 525-16 2/1 AS 516-24 2/1AS 520-24 2/1 12 2AS 525-24 2/1 U.-A654000 5000 63003,5 6 10AS 410-16 4/1AS 412-16 4/1 4 0,7 AS 416-16 4/1 AS 410-24 4/1AS 412-24 4/1 6 1 AS 416-24 4/1 U.-A74I 30c ～63cIPB280-3006300 8000 100003,5 6 1017 AS 516-16 4/1AS 520-16 4/1 4 0,7 AS 525-16 4/1AS 516-24 4/1AS 520-24 4/1 6 1AS 525-24 4/1U.-A751/1 2/1 4/1 1/12/14/1起重量：(Kg) DIN 15020/FEM M3 M4 M5 M6 起升高度 （m ）L1 L2 L3 L4米/分米/分小车型号G B 706-1988D I N 1025 未作静力学考型号 m/min m/min 型号m/min m/min 630 800 1000 712--AS 203-20 2/1AS 204-20 2/1 10 1,6 AS 205-20 2/1K.-C42I 14～63c IPB140-300 16007 12--AS2208-12 2/1 6 1 K.-C422 1250 1600 2000 3,5 610AS 203-20 4/1AS 204-20 4/1 5 0.8 AS 205-20 4/1K.-C42 32003,5 6-AS2208-12 4/1 3 0.5 K.-C422 1250 1600 20007 1220-AS 306-16 2/1AS 308-16 2/1 8 1.3 AS 310-16 2/1 AS 306-24 2/1 AS 308-24 2/1 12 2 AS 310-24 2/1 K.-C432000 2500 32007 1220-AS 410-16 2/1AS 412-16 2/1 8 1.3 AS 416-16 2/1 AS 410-24 2/1 AS 412-24 2/1 12 2 AS 416-24 2/1 K.-A54I 22a ～63c IPB200-300 2500 3200 4000 3,5 610-AS 306-16 4/1AS 308-16 4/1 4 0.7 AS 310-16 4/1AS 306-24 4/1 AS 308-24 4/1 6 1 AS 310-24 4/1K.-A5350004,5 7,5--AS3412-134/1 3.4 0.5 AS3412-20 4/1 5 0.8 K.-A64 I 22a ～63c IPB200-300 3200 4000 50004 7 12 -AZ 408-20 4/1AZ 410-20 4/1 5 0.8 AZ 412-20 4/1 AZ 408-32 4/1 AZ 410-32 4/1 8 1.3 AZ 412-32 4/1 K.-A64 3200 4000 50007 1220 40 AS 516-16 2/1AS 520-16 2/1 8 1.3 AS 525-16 2/1 AS 516-24 2/1 AS 520-24 2/1 12 2 AS 525-24 2/1 K.-A654000 5000 63003,5 6 10 -AS 410-24 4/1AS 412-24 4/1 4 0.7 AS 416-24 4/1 AS 410-24 4/1 AS 412-24 4/1 6 1 AS 416-24 4/1 K.-A74 I 30c ～63c IPB280-3006300 8000 100003,5 610 20 AS 516-24 4/1AS 520-24 4/1 4 0.7 AS 525-24 4/1AS 516-24 4/1 AS 520-24 4/1 6 1 AS 525-24 4/1K.-A751/1 2/1 4/1 1/1 2/14/1AS型电动转弯小车（DUE型小车）的标准建筑高度电动葫芦附表4起重量：(Kg)DIN 15020/FEMM3 M4 M5 M6起升高度（m）L1 L2 L3 L4 L5=主起升米/分=慢速起升米/分小车型号GB76-1988DIN125未作静力学考虑型号m/min 型号m/min320400 50014 24 40 - -AS 203-20 1/1AS 204-20 1/1 20 3,3AS 205-20 1/1DU.-A32I 14～63cIPB140-300 630800 1000 7 12 20 - -AS 203-20 2/1AS 204-20 2/1 10 1.6AS 205-20 2/1DU.-A321600 7 12 - - - AS 2208-12 2/1 6 1 DU.-A422 I 16～63cIPB140-300 630800 100014 24 40 - -AS 306-16 1/1AS 308-16 1/1 16 2,6AS 310-16 1/1AS 306-24 1/1AS 308-24 1/1 24 4AS 310-24 1/1DU.-A43 10001250 160014 24 40 - -AS 410-16 1/1AS 412-16 1/1 16 2,6AS 416-16 1/1AS 410-24 1/1AS 412-24 1/1 24 4AS 416-24 1/1DU.-A54I 20a～63cIPB200-300 12501600 2000 3,5 6 7,8 - -AS 203-20 4/1AS 204-20 4/1 5 0.8AS 205-20 4/1DU.-A42116～63cIPB200-3003200 3,5 6 - - - AS 2208-12 4/1 3 0.5 DU.-A522 I 20a～63cIPB200-300 12501600 20007 12 20 - -AS 306-16 2/1AS 308-16 2/1 8 1,3AS 310-16 2/1AS 306-24 2/1AS 308-24 2/1 12 2AS 310-24 2/1DU.-A43 I 16～63cIPB200-300 16002000 250014 24 40 80 -AS 516-16 1/1AS 520-16 1/1 16 2,6AS 525-16 1/1AS 516-24 1/1AS 520-24 1/1 24 4AS 525-24 1/1DU.-A55I 20a～63cIPB200-300 20002500 32007 12 20 - -AS 410-16 2/1AS 412-16 2/1 8 1,3AS 416-16 2/1AS 410-24 2/1AS 412-24 2/1 12 2AS 416-24 2/1DU.-A54 25003200 4000 3,5 6 10 - -AS 306-16 4/1AS 308-16 4/1 4 0,7AS 310-16 4/1AS 306-24 4/1AS 308-24 4/1 6 1AS 310-24 4/1DU.-A535000 4,5 7,5 - - - AS 3412-13 4/1 3,4 0,5 AS3412-20 4/1 5 0,8 DU.-A64 I 22a～63cIPB200-300 32004000 50004 7 12 - -AZ 408-20 4/1AZ 410-20 4/1 5 0,8AZ 412-20 4/1AZ 408-32 4/1AZ 410-32 4/1 8 1,3AZ 412-32 4/1DU.-A64 32004000 50007 12 20 40 -AS 516-16 2/1AS 520-16 2/1 8 1,3AS 525-16 2/1AS 516-24 2/1AS 520-24 2/1 12 2AS 525-24 2/1DU.-A65 32004000 500024 40 60 80 120AS 632-12 1/1AS 640-12 1/1 12 2AS 650-12 1/1AS 632-20 1/1AS 640-20 1/1 20 2AS 650-20 1/1DU.-A76I 32b～63cIPB280-300 40005000 63003,5 6 10 - -AS 410-16 4/1AS 412-16 4/1 4 0,7AS 416-16 4/1AS 410-24 4/1AS 412-24 4/1 6 1AS 416-24 4/1DU.-A74 63008000 100003,5 6 10 17 -AS 516-16 4/1AS 520-16 4/1 4 0,7AS 525-16 4/1AS 516-24 4/1AS 520-24 4/1 6 1AS 525-24 4/1DU.-A75 63008000 10000 12 20 30 40 60AS 632-12 2/1AS 640-12 2/1 6 1AS 650-12 2/1AS 632-20 2/1AS 640-20 2/1 10 1AS 650-20 2/1DU.-A761/12/14/11/12/14/1AS 型低建筑高度曲线运行（DKE 型小车）电动葫芦 附表5起重量：(公斤)DIN 15020/FEMM3 M4 M5 M6 起升高度（m ） L1 L2 L3 L4=主起升米/分=慢速起升米/分小车型号G B 706-1988 D I N 1025 未作静力学考虑型号 m/min型号 m/min 630 800 100071220-AS 203-20 2/1 AS 204-20 2/1 10 1,6 AS 205-20 2/1DK.-A32 I 14～63c IPB140-30016007 12- - AS 2208-12 2/1 6 1 DK.-A422 I 16～63c IPB140-3001250 1600 2000 3,5 610AS 203-20 4/1AS 204-20 4/1 5 0,8 AS 205-20 4/1DK.-A4232003,5 6- AS 2208-12 4/1 3 0,5 DK.-A522 I 20a ～63cIPB200-300 125016002000 7 1220-AS 306-16 2/1 AS 308-16 2/1 8 1,3 AS 310-16 2/1 AS 306-24 2/1AS 308-24 2/1 12 2 AS 310-24 2/1 DK.-A43I 16～63c IPB140-30020002500 3200 71220-AS 410-16 2/1AS 412-16 2/1 8 1,3 AS 416-16 2/1 AS 410-24 2/1AS 412-24 2/1 12 2AS 416-24 2/1 DK.-A54I 20a ～63c IPB200-3002500 3200 40003,5 610- AS 306-16 4/1 AS 308-16 4/1 4 0,7 AS 310-16 4/1AS 306-24 4/1AS 308-24 4/1 6 1AS 310-24 4/1DK.-A5350004,5 7,5 - - AS3412-13 4/1 3,4 0,5 AS 3412-20 4/1 5 0,8 DK.-A64 I 22a ～63c IPB200-3003200 4000 50004712-AZ 408-20 4/1 AZ 410-20 4/1 5 0,8 AZ 412-20 4/1 AZ 408-32 4/1 AZ 410-32 4/1 8 1,3 AZ 412-32 4/1 DK.-A64 3200 4000 5000712 20 40 AS 516-16 2/1 AS 520-16 2/1 8 1,3 AS 525-16 2/1 AS 516-24 2/1AS 520-24 2/1 12 2AS 525-24 2/1 DK.-A654000 5000 63003,5 610-AS 410-16 4/1 AS 412-16 4/1 4 0,7 AS 416-16 4/1 AS 410-24 4/1AS 412-24 4/1 6 1AS 416-24 4/1 DK.-A74I 32a ～63cIPB280-3006300 8000 100003,5 6 10 20 AS 516-16 4/1 AS 520-16 4/1 4 0,7 AS 525-16 4/1AS 516-24 4/1 AS 520-24 4/1 6 1AS 525-24 4/1DK.-A751/12/14/11/12/14/1AS6型钢丝绳电动葫芦 附表6kg型号m/min m/min固定式 UE —A KE —A.. OE —B..Hw Hw Hw Hwm mm m3200 M6 AS 632-12 12 2L1 24 24 U E -A 76- |- |4000 M5 AS 640-12L2 40 40 -- 5000 M4 AS 650-12 L3 60 60 - -L4 80 80 - - 3200 M6 AS632-20 20 2L5 120 120 - - 4000 M5 AS640-20 5000 M4 AS650-206300 3m AS 632-126 1L1 12 12 U E -A 7612 U E -A 7612 O E -B 088000 2m AS 640-12 L2 20 2020 20 10000 1Am AS 650-12 L3 30 3030 30L4 4040 40 40 6300 M6 AS 632-20 10 1L5 60 60 60 60 8000 M5 AS 640-20 10000 M4 AS 650-20 12500 M6 AS 632-12 3 0,5L1 6 6 U E -A 7766 K U E -A 7766 O E -B 0916000 M5 AS 640-12L2 10 10 10 10 20000 M4 AS 650-12 L3 - - 15 -L4 15 15 20 15 12500 M6 AS 632-20 5 0,5L5 25 2530 25 16000 M5 AS 640-20 20000 M4 AS 650-206300 M3 AS 6663-1212 2L1 24- |-L2 40 1)- - L3 60 1) - - L4 801) - - 6300 M3 AS 6663-2020 2L5 120 1)- -12500 M3 AS 6663-126 1L1 12 12 U E -A 76612 U E -A 76612 O E -B 08L2 20 20 20 20 L3 30 30 30 30 L4 40 40 40 40 12500 M3 AS 6663-2010 1L5 60 60 60 6025000 M3 AS 6663-123 0,5L1 6 6 U E -A 77766 U E -A 77666 O E -B 09L2 10 10 10 10 L3 - - 15 - L4 15 15 1)15 25000 M3 AS 6663-205 0,5L525251) 251）根据定货倍率：起重量：（K g ）D I N 15020/FE M主起升慢速起升1/1 2/1 4/1 1/12/1单主梁角形电动运行小车（WE—A）AS型钢丝绳电动葫芦附表7起重量：(Kg) DIN 15020/FEMM3 M4 M5 M6起升高度（m）L1 L2 L3 L4=主起升=主起升小车型号型号m/min m/min 型号m/min m/min630800 1000 7 12 20AS 203-20 2/1AS 204-20 2/1 10 1,6AS 205-20 2/1WE-A61600 7 12 - AS 2208-12 2/1 6 1630800 100014 24 40AS 306-16 1/1AS 308-16 1/1 16 2,6AS 310-16 1/1AS 306-24 1/1AS 308-24 1/1 24 4AS 310-24 1/110001250 160014 24 40AS 410-16 1/1AS 412-16 1/1 16 2.6AS 416-16 1/1AS 410-24 1/1AS 412-24 1/1 24 4AS 416-24 1/112501600 2000 3,5 6 8,75AS 203-20 4/1AS 204-20 4/1 5 0.8AS 205-20 4/13200 3,5 6 - AS 2208-12 4/1 3 0.5 12501600 20007 12 20AS 306-16 2/1AS 308-16 2/1 8 1.3AS 310-16 2/1AS 306-24 2/1AS 308-24 2/1 12 2AS 310-24 2/116002000 250014 24 40AS 516-16 1/1AS 520-16 1/1 16 2,6AS 525-16 1/1AS 516-24 1/1AS 520-24 1/1 24 4AS 525-24 1/120002500 32007 12 20AS 410-16 2/1AS 412-16 2/1 8 1.3AS 416-16 2/1AS 410-24 2/1AS 412-24 2/1 12 2AS 416-24 2/125003200 4000 3,5 6 10AS 306-16 4/1AS 308-16 4/1 4 0.7AS 310-16 4/1AS 306-24 4/1AS 308-24 4/1 6 1AS 310-24 4/15000 4,5 7,5 - AS 3412-12 4/1 3.4 0.5 AS3412-20 4/1 5 0,8 WE-A7 32004000 50004 7 12AZ 408-20 4/1AZ 410-20 4/1 5 0.8AZ 412-20 4/1AZ 408-32 4/1AZ 410-32 4/1 8 1,3AZ 412-32 4/132004000 5000 7 12 20AS 516-16 2/1AS 520-16 2/1 8 1.3AS 525-16 2/1AS 516-24 2/1AS 520-24 2/1 12 2AS 525-24 2/140005000 63003,5 6 10AS 410-16 4/1AS 412-16 4/1 4 0.7AS 416-16 4/1AS 410-24 4/1AS 412-24 4/1 6 1AS 416-24 4/1WE-A8 63008000 10000 3,5 6 10AS 516-16 4/1AS 520-16 4/1 4 0.7AS 525-16 4/1AS 516-24 4/1AS 520-24 4/1 6 1AS 525-24 4/11/12/14/11/12/14/1葫芦双梁小车（OE型小车）电动葫芦附表8起重量：(Kg)DIN 15020/FEM M3 M4 M5 M6起升高度（m）L1 L2 L3 L4=主起升米/分=主起升米/分小车型号型号m/min m/min 型号m/min m/min630800 1000 7 12 20 -AS 203-20 2/1AS 204-20 2/1 10 1,6AS 205-20 2/1O-B061600 7 12 - - AS 2208-12 2/1 6 1 12501600 2000 3,5 6 8,75 -AS 203-20 4/1AS 204-20 4/1 5 0.8AS 205-20 4/13200 3,5 6 - AS 2208-12 4/1 3 0.5 12501600 20007 12 20 -AS 306-16 2/1AS 308-16 2/1 8 1,3AS 310-16 2/1AS 306-24 2/1AS 308-24 2/1 12 2AS 310-24 2/120002500 32007 12 20 -AS 410-16 2/1AS 412-16 2/1 8 1,3AS 416-16 2/1AS 410-24 2/1AS 412-24 2/1 12 2AS 416-24 2/125003200 4000 3,5 6 10 -AS 306-16 4/1AS 308-16 4/1 4 0,7AS 310-16 4/1AS 306-24 4/1AS 308-24 4/1 6 1AS 310-24 4/1000 4,5 7,5 - - AS 3412-13 4/1 3,4 0,5 AS3412-204/1 5 0,8 32004000 50004 7 12 -AZ 408-20 4/1AZ 410-20 4/1 5 0,8AZ 412-20 4/1AZ 408-32 4/1AZ 410-32 4/1 8 1,3AZ 412-32 4/132004000 50007 12 20 40AS 516-16 2/1AS 520-16 2/1 8 1,3AS 525-16 2/1AS 516-24 2/1AS 520-24 2/1 12 2AS 525-24 2/140005000 63003,5 6 10AS 410-16 4/1AS 412-16 4/1 4 0,7AS 416-16 4/1AS 410-24 4/1AS 412-24 4/1 6 1AS 416-24 4/163008000 10000 3,5 6 10 17AS 516-16 4/1AS 520-16 4/1 4 0.7AS 525-16 4/1AS 516-24 4/1AS 520-24 4/1 6 1AS 525-24 4/1O.-B081/12/14/11/12/14/1起升电机型号数据一览表附表9运行小车与驱动装置配套及六方轴推荐长度一览表附表10运行小车型号驱动装置运行电机型号六方轴材质:50Mn 单速双速UE—C32 DUE—A422 DKE—A32W1……4MR28MR2 4/16MR2a=17六方轴长度c;c=b+44b:工字钢下翼缘宽度UE—C422 DUE—A43 DKE—A42 UE—C43 KE—C42 DKE—A422 DUE—A32 KE—C422 DKE—A43 DUE—A42 KE—C43UE—A53 DUE—A54 KE—A65GW2……2M24M2 2/8M2a=19六方轴长度c;c=b+67b:工字钢下翼缘宽度UE—A54 DUE—A55 DKE—A522 UE—A55 DUE—A64 DKE—A53 UE—A64 DUE—A65 DKE—A54 UE—A65 KE—A53 DKE—A64 DUE—A522 KE—A54 DKE—A65 DUE—A53 KE—A64UE—A74 UE—A7766 DUE—A74GW3……2M34M3 2/8M3a=22六方轴长度c;c=b+75b:工字钢下翼缘宽度UE—A75 KE—A76 DUE—A75UE—A76 KE—A776 DUE—A76UE—A776 KE—A74 DKE—A74UE—A766 KE—A75 DKE—A75OE—B06 WE—A6 WE—A7 GO2……2M2、4M2 2/8M2 OE—B08 WE—A8 GO3……2M3、4M3 2/8M3 OE—B09 GO4……2M4、4M4 2/8M4运行电机基本参数表附表11起升、运行电机轴向窜动量推荐表附表13润滑油（脂）的种类和用量齿轮箱检查油堵及下油堵位置图 附表15安装角度 油型号0°10°20°30°40°50°60°70°80°90°100°110°120°130°140°150°160°170°180°190°200°340°350°AS检查孔3 7 7 7 7 7 8 8 8 8 6 6 6 6 1 7 7 2 2 8 8 11 11 排油孔4 6 6 6 6 6 6 6 6 7 8 8 8 8 8 8 8 8 1 1 1 4 4 AS3检查孔3 7 7 7 8 8 8 8 5 5 9 9 9 9 7 7 7 2 2 8 10 11 11 排油孔45 5 5 5 5 7 7 7 7 8 8 8 8 8 9 9 9 1 1 1 4 4 AS4检查孔3 7 7 7 8 8 8 8 5 5 9 9 9 7 7 7 7 2 2 8 10 11 11 排油孔45 5 5 5 5 7 7 7 7 8 8 8 8 8 9 9 9 1 1 1 4 4 AS5检查孔3 7 7 7 7 7 7 74 4 9 9 7 7 9 7 1 2 2 11 11 11 11 排油孔 4 4 4 4 4 4 6 6 7 7 7 7 8 8 7 9 9 9 1 1 —5 5 AS6检查孔3 7 7 7 7 7 7 7 5 9 5 5 9 9 7 1 7 7 2 11 11 11 11 排油孔4 5 5 5 5 5 5 5 7 7 7 7 7 7 9 9 9 9 1 1 — 5 5堵 序 号载荷谱均立方根K 值计算公式：()()33332131∆•++•++•+=t r t r t R K ββ （1）式中β=额定载荷有效或局部载荷（2）额定载荷取物装置和吊具的重量=r （3）总工作时间作用下的工作时间及取物装置和吊具重量有效载荷或局部载荷以=t （4）总工作时间量作用下的工作时间仅有取物装置和吊具重=∆t (5)A7双速电机制动器调整1—慢速电机2—制动轮3—风扇罩4—风扇轮5—调整螺母6—间隔管7—螺钉8—档圈9—螺钉10—固定环警告：在调制动器前必须将载荷卸掉空载调试，慢速电机拆下时主起升电机制动器失效。
