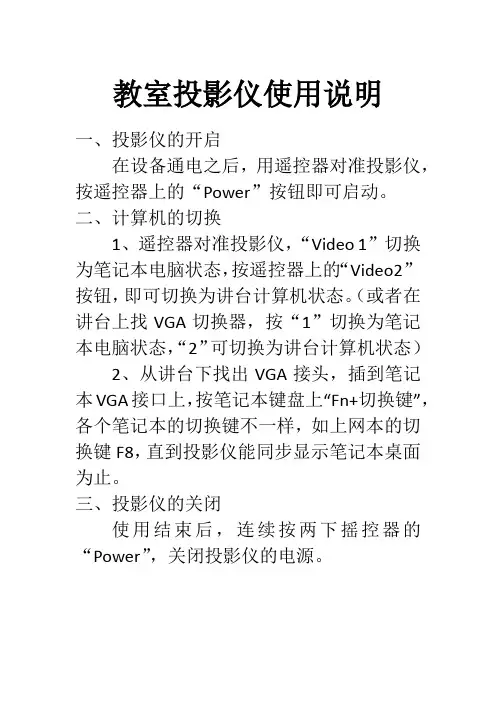

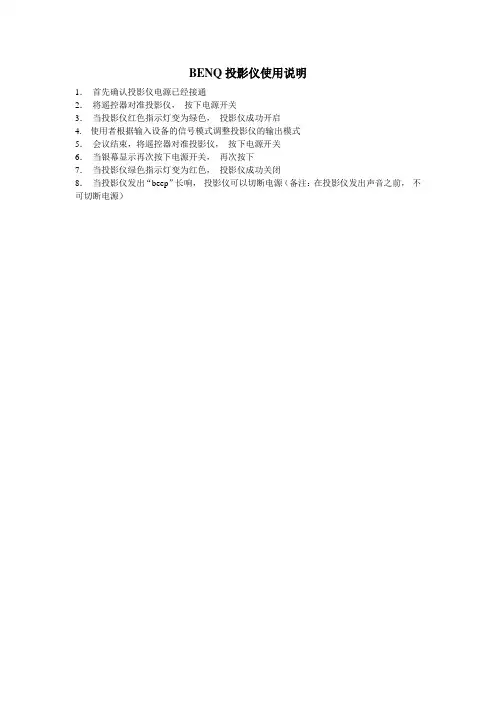

教室投影仪使用说明
一、投影仪的开启
在设备通电之后,用遥控器对准投影仪,按遥控器上的“Power”按钮即可启动。
二、计算机的切换
1、遥控器对准投影仪,“Video 1”切换为笔记本电脑状态,按遥控器上的“Video2”按钮,即可切换为讲台计算机状态。
(或者在讲台上找VGA切换器,按“1”切换为笔记本电脑状态,“2”可切换为讲台计算机状态)
2、从讲台下找出VGA接头,插到笔记本VGA接口上,按笔记本键盘上“Fn+切换键”,各个笔记本的切换键不一样,如上网本的切换键F8,直到投影仪能同步显示笔记本桌面为止。
三、投影仪的关闭
使用结束后,连续按两下摇控器的“Power”,关闭投影仪的电源。

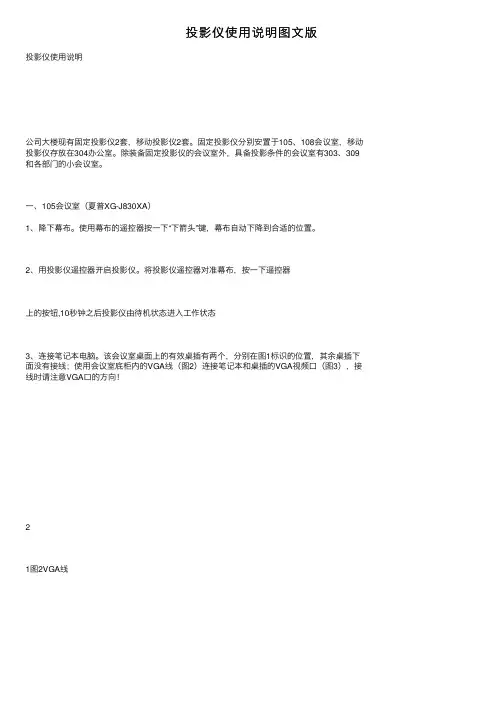

投影仪使⽤说明图⽂版投影仪使⽤说明公司⼤楼现有固定投影仪2套,移动投影仪2套。
固定投影仪分别安置于105、108会议室,移动投影仪存放在304办公室。
除装备固定投影仪的会议室外,具备投影条件的会议室有303、309和各部门的⼩会议室。
⼀、105会议室(夏普XG-J830XA)1、降下幕布。
使⽤幕布的遥控器按⼀下“下箭头”键,幕布⾃动下降到合适的位置。
2、⽤投影仪遥控器开启投影仪。
将投影仪遥控器对准幕布,按⼀下遥控器上的按钮,10秒钟之后投影仪由待机状态进⼊⼯作状态3、连接笔记本电脑。
该会议室桌⾯上的有效桌插有两个,分别在图1标识的位置,其余桌插下⾯没有接线;使⽤会议室底柜内的VGA线(图2)连接笔记本和桌插的VGA视频⼝(图3),接线时请注意VGA⼝的⽅向!21图2VGA线图1红圈内为有效桌插图3笔记本接⼝4、向投影仪传输视频信号。
如图1所⽰,红圈1桌插传输的视频信号是DVI模拟,红圈2桌插的传输信号则是Computer。
如果笔记本接在1号桌插(图4)上,请将投影仪遥控器对准幕布按遥控器上的键(DVI);如果笔记本接在2号桌插(图5)上,请将投影仪遥控器对准幕布按遥控器上的键(Computer)。
图4标⽰“DVI模拟”图5标⽰“Computer”选择传输信号后,幕布上会有当前信号源的提⽰。
5、笔记本切换多屏显⽰模式。
接驳好线路后,需要切换笔记本为多屏显⽰模式,即可以传输投影信号,同时笔记本屏幕上也有画⾯。
笔记本不同,操作也略有不同,通常的⽅法是:按住笔记本的Fn功能键,同时按屏显模式切换键3⾄5次,每按⼀次请注意幕布和笔记本屏幕的变化,⼆者同时显⽰出画⾯即可。
屏幕切换键的键位图⽰⼀般类似或者,寻找笔记本的屏幕切换键请遵循图⽰,⽽不要记F3、F7之类的键位。
6、关机及其他。
按⼀下STANDBY键,幕布上提⽰“再按⼀次待机键进⼊待机模式”,再按⼀次STANDBY键即可。
如果幕布画⾯异常,可以尝试投影仪的⾃动调节功能;如果误操作调出了其他菜单,可以通过返回键回到主画⾯(图6)。
明基W1350⽤户⼿册⽬录重要安全说明 (3)投影机特点 (8)物品清单 (10)投影机外部概览 (11)控制和功能 (14)安置投影机 (20)选择位置 (20)获取⾸选的投影图像⼤⼩ (21)移动投影镜头 (23)连接 (24)HDMI连接 (25)智能设备连接 (26)分量视频连接 (28)视频连接 (29)计算机/PC连接 (30)连接视频源设备 (31)通过投影机播放声⾳ (32)操作 (33)启动投影机 (33)调整投影图像 (35)菜单功能 (38)关于屏显(OSD)菜单 (38)使⽤基本屏显菜单 (40)使⽤⾼级屏显菜单 (46)投影机安全 (47)使⽤密码功能 (47)切换输⼊信号.....................................49图⽚菜单 (51)⾳频设置菜单 (57)显⽰菜单 (58)系统设置:基本菜单 (61)系统设置:⾼级菜单 (62)信息菜单 (65)关闭投影机 (66)⾼级屏显菜单结构 (67)维护 (71)维护投影机 (71)灯泡信息 (72)故障排除 (80)规格 (81)投影机规格 (81)外形尺⼨ (82)时序表 (83)保修及版权信息 (92)2重要安全说明您的投影机经过设计和测试,符合信息技术设备的最新安全标准。
然⽽,为确保安全使⽤本产品,按本⼿册中提及和产品上标记的说明进⾏操作⾄关重要。
重要安全说明34重要安全说明重要安全说明56重要安全说明重要安全说明7投影机特点全⾼清兼容本投影机兼容标清电视 (SDTV) 480i、576i、增强清晰度电视 (EDTV) 480p、576p 和⾼清电视 TV (HDTV) 720p、1080i/p 60Hz 格式,1080p 格式提供真正的1:1图像再现。
⾼画质本投影机提供⾼分辨率的超好画质、突出的家庭影院亮度、⾼对⽐度、鲜艳的⾊彩和丰富的灰度再现。
⾼亮度本投影机具有超⾼亮度,在环境光条件下可取得远超普通投影机的超好画质。

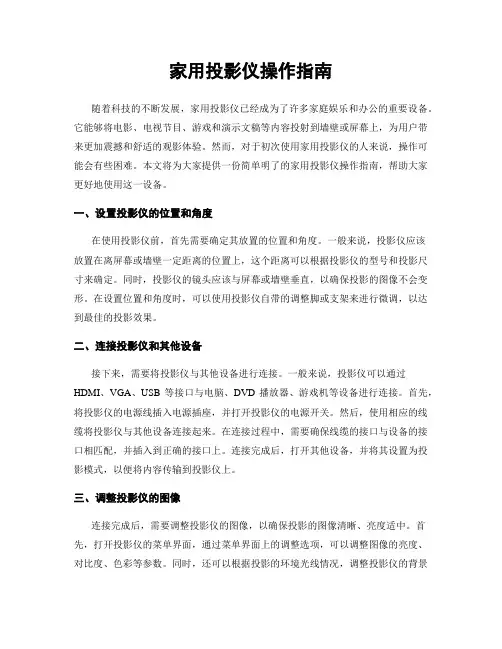

家用投影仪操作指南随着科技的不断发展,家用投影仪已经成为了许多家庭娱乐和办公的重要设备。
它能够将电影、电视节目、游戏和演示文稿等内容投射到墙壁或屏幕上,为用户带来更加震撼和舒适的观影体验。
然而,对于初次使用家用投影仪的人来说,操作可能会有些困难。
本文将为大家提供一份简单明了的家用投影仪操作指南,帮助大家更好地使用这一设备。
一、设置投影仪的位置和角度在使用投影仪前,首先需要确定其放置的位置和角度。
一般来说,投影仪应该放置在离屏幕或墙壁一定距离的位置上,这个距离可以根据投影仪的型号和投影尺寸来确定。
同时,投影仪的镜头应该与屏幕或墙壁垂直,以确保投影的图像不会变形。
在设置位置和角度时,可以使用投影仪自带的调整脚或支架来进行微调,以达到最佳的投影效果。
二、连接投影仪和其他设备接下来,需要将投影仪与其他设备进行连接。
一般来说,投影仪可以通过HDMI、VGA、USB等接口与电脑、DVD播放器、游戏机等设备进行连接。
首先,将投影仪的电源线插入电源插座,并打开投影仪的电源开关。
然后,使用相应的线缆将投影仪与其他设备连接起来。
在连接过程中,需要确保线缆的接口与设备的接口相匹配,并插入到正确的接口上。
连接完成后,打开其他设备,并将其设置为投影模式,以便将内容传输到投影仪上。
三、调整投影仪的图像连接完成后,需要调整投影仪的图像,以确保投影的图像清晰、亮度适中。
首先,打开投影仪的菜单界面,通过菜单界面上的调整选项,可以调整图像的亮度、对比度、色彩等参数。
同时,还可以根据投影的环境光线情况,调整投影仪的背景亮度和投影模式,以获得最佳的观影效果。
在调整图像时,可以借助一个白色的纸板或投影屏幕,将投影的图像投射到上面,以便更好地观察和调整。
四、使用遥控器控制投影仪大部分家用投影仪都配备了遥控器,通过遥控器可以方便地控制投影仪的各项功能。
在使用遥控器前,首先需要确保遥控器与投影仪之间的通信正常。
一般来说,遥控器需要与投影仪配对,可以按照投影仪说明书中的操作步骤进行操作。
BenQ 投影机的3D用户手册如何在BenQ 投影机上观看3D 内容:您的BenQ 投影机可以播放通过D-Sub、分量、HDMI、Video 和S-Video 传输的三维(3D)内容。
不过,为了在BenQ 投影机上播放3D 内容,您还需要配备必要的兼容硬件附件和软件。
为了在BenQ 投影机上播放3D 内容而必须满足的计算机系统最低要求:z支持3D 的BenQ 投影机z BenQ 3D 眼镜z处理器:Intel® Pentium、Intel® Core™2 Duo、Intel® i3/i5/i7 Core、AMD Athl on™ X2 CPU 或以上。
z推荐的操作系统:Microsoft Windows Vista 32/64 bit 或Microsoft Windows 7 32/64 bitz图形卡(建议512MB VRAM):NVIDIA 240/250/Quadro 系列或以上、ATI 4000 系列或以上、或者Intel GMA 4500 系列。
请记住检查所安装媒体播放器软件的显卡支持列表。
z至少1GB 内存z输出信号:D-Sub 或HDMIz可播放3D内容的兼容软件(您可以从http://www.3DTV.at下载Stereoscopic Player)z准备好3D内容。
请在购买之前检查内容的格式(可以从http://www.3DTV.at下载示例文件)。
…如果电脑输入设置为“帧连续”,请将刷新率设置为60 或120Hz。
…如果内容是过扫描/欠扫描格式,请将刷新率设为60Hz。
z只有置顶式DVD 播放机支持HQFS 3D 光盘播放。
计算机光盘驱动器不支持。
从计算机播放3D 内容的步骤:1. 使用D-Sub 或HDMI 线将BenQ 投影机连接到计算机。
2. 将计算机的信号输出切换为只在BenQ 投影机上显示(不要使用双显示模式)。
3. 使用投影机的默认分辨率值,将刷新率设为60 或120Hz。

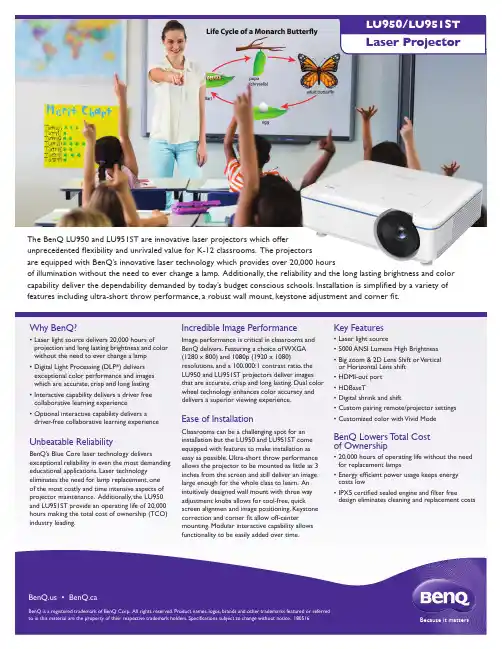

Because it matters • BenQ.caBenQ is a registered trademark of BenQ Corp. All rights reserved. Product names, logos, brands and other trademarks featured or referred to in this material are the property of their respective trademark holders. Specifications subject to change without notice. 180516Why BenQ?• Laser light source delivers 20,000 hours of projection and long lasting brightness and color without the need to ever change a lamp • Digital Light Processing (DLP ®) delivers exceptional color performance and images which are accurate, crisp and long lasting • Interactive capability delivers a driver free collaborative learning experience• Optional interactive capability delivers a driver-free collaborative learning experienceUnbeatable ReliabilityBenQ’s Blue Core laser technology deliversexceptional reliability in even the most demanding educational applications. Laser technology eliminates the need for lamp replacement, one of the most costly and time intensive aspects of projector maintenance. Additionally, the LU950 and LU951ST provide an operating life of 20,000 hours making the total cost of ownership (TCO) industry leading.Incredible Image PerformanceImage performance is critical in classrooms and BenQ delivers. Featuring a choice of WXGA (1280 x 800) and 1080p (1920 x 1080)resolutions, and a 100,000:1 contrast ratio, the LU950 and LU951ST projectors deliver images that are accurate, crisp and long lasting. Dual color wheel technology enhances color accuracy and delivers a superior viewing experience.Ease of InstallationClassrooms can be a challenging spot for an installation but the LU950 and LU951ST come equipped with features to make installation as easy as possible. Ultra-short throw performance allows the projector to be mounted as little as 3 inches from the screen and still deliver an image large enough for the whole class to learn. An intuitively designed wall mount with three way adjustment knobs allows for tool-free, quick screen alignmen and image positioning. Keystone correction and corner fit allow off-centermounting. Modular interactive capability allows functionality to be easily added over time.Key Features• Laser light source• 5000 ANSI Lumens High Brightness • Big zoom & 2D Lens Shift or Vertical or Horizontal Lens shift • HDMI-out port • HDBaseT• Digital shrink and shift• Custom pairing remote/projector settings • Customized color with Vivid ModeBenQ Lowers T otal Cost of Ownership• 20,000 hours of operating life without the need for replacement lamps• Energy efficient power usage keeps energy costs low• IPX5 certified sealed engine and filter freedesign eliminates cleaning and replacement costsThe BenQ LU950 and LU951ST are innovative laser projectors which offerunprecedented flexibility and unrivaled value for K-12 classrooms. The projectorsare equipped with BenQ’s innovative laser technology which provides over 20,000 hoursof illumination without the need to ever change a lamp. Additionally, the reliability and the long lasting brightness and color capability deliver the dependability demanded by today’s budget conscious schools. Installation is simplified by a variety of features including ultra-short throw performance, a robust wall mount, keystone adjustment and corner fit.Laser Projector* The Contrast is measured by Full On Full Off standard.* LightSource life results will vary depending on environmental conditions and usage. Actual product’s features and specifications are subject to change without notice.* Storage: T emperature: -20~60°C; Humidity: 10~90%RH (without condensation)Because it mattersBenQ America BenQ is a registered trademark of BenQ Corp. All rights reserved. Product names, logos, brands, and other trademarks featured or referred to in this material are the property of their respective trademark holders. Specifications subject to change without notice.1 Wired Remote In2 RS232 In (D-sub 9pin, male)3 USB T ypeB (Service)4 USB T ypeA (5V/2A power) 11 RCA Audio in- L/R 12 PC In13 Monitor out (D-sub 15pin,Female)LU950LU951ST。
投影机使用说明书一、主要安全注意事项1、请插紧电源插头,否则可能导致起火。
2、请勿将多台电子设备的电源插头连接到一个墙壁插座上,否则,可能会因为墙壁插座过热引起火灾。
3、请勿使用破损的电源线或电源插头或松动的电源插座,否则可能导致触电或起火。
4、切勿过度弯折或缠绕电源线并避免在电源线上放臵重物,否则,可能会因为电源线破损,导致触电或引起火灾。
5、请勿用湿手插拔电源插头,否则可能导致触电。
6、在清洁之前,请先拔下电源插头,否则有触电或引起火灾的危险。
7、在产品出现问题时,必须拔下电源插头,彻底切断电源。
仅使用产品上的电源按钮不能彻底切断电源。
8、请勿通过插拔电源插座的方式来打开或关闭投影机。
(这样会减少灯泡寿命)。
二、安装和连接1、安装投影仪,使投影仪射出的光柱与投影屏幕成直角。
•调整投影仪的位臵,使镜头指向屏幕的中心位臵。
如果屏幕未垂直安装,屏幕上的画面可能不会呈长方形。
•请勿在光线明亮的地方安装投影屏幕。
如果周围环境太亮,则投射到屏幕上的画面将会被冲淡而显示不清楚。
•在明亮的环境中使用投影仪时,请用窗帘挡住光线。
•您可以相对于屏幕将投影仪安装到以下位臵:<桌面正投> / <吊装正投> / <桌面背投> / <吊装背投>.在屏幕前方安装投影仪将投影仪安装到屏幕前方时,可以使用菜单调整画面以使其正常显示,这取决于放臵投影仪的位臵:(1).对于前部落地,请按:菜单 > 设臵 > 安装 > 桌面正投(2).对于前部悬挂,请按:菜单 > 设臵 > 安装 > 吊装正投2、缩放和调焦(在投影机侧面)(1).缩放旋钮,可以转动缩放旋钮,以便在缩放范围内调整图像大小。
(2). 聚焦环,转动聚焦环调整屏幕画面的焦距。
四、更换和清洁过滤器更换投影仪过滤器的注意事项:•过滤器位于投影仪底面。
•关闭投影仪电源,在投影仪充分散热冷却后拔下电源线。
DS272/DS27BAA/MS580/BS570DX273/DX27CAA/MX581/BX571DW275/DW27EAA/MW584/BW572DH278/DH27HAA/MH588/BH577DX283-ST/DX28CAA/MX595ST/BX585STDW284-ST/DW28DAAST/MW596ST/BW586ST ӦFCC 声明此设备经测试证实,符合 FCC 规则第 15 部分关于 B 级数字设备的限制要求。
这些限制的目的是为了在居住区安装时提供合理保护以防止有害干扰。
此设备会生成、使用和辐射无线电频率能量,如果不按照指示进行安装和使用,可能会对无线通信产生有害干扰。
但本公司不保证在特定安装情况下不产生干扰。
如果此设备确实对无线电或电视接收造成有害干扰 (通过关闭后再打开存在疑问的设备来确定),建议用户尝试采取以下一项或多项措施来排除干扰:•调整接收天线的方向或位置•增大设备和接收器之间的间距•将设备和接收器分别连接到不同的电路插座上•咨询经销商或经验丰富的专业无线电/电视技术人员以获取帮助。
此设备符合 FCC 规则第 15 部分的要求。
其运行须满足以下条件:1.此设备不会产生有害干扰,且2.此设备必须承受任何干扰,包括可能导致意外操作的干扰。
安全说明在使用投影机前,请阅读所有这些指导说明,并妥善保管以备日后参考。
1.阅读指导说明在使用设备前,应阅读所有安全和使用指导说明。
2.注意和警告应遵循使用指导说明中的所有注意和警告。
3.清洁在清洁之前,从墙壁电源插座上拔掉投影机电源线插头。
使用湿布擦拭投影机外壳。
请勿使用液体或烟雾清洁剂。
4.附件切勿将投影机置于不稳的推车、架子或桌子上。
产品可能掉落,导致其严重损坏。
将(投影机、附件和选配件)的塑料包装材料放在儿童够不到的地方,否则包装袋可能导致窒息死亡。
对于婴幼儿更要特别注意。
5.通风此投影机配有进气和排气通风孔。
请勿堵塞这些开口或者在开口附近放置任何物品,否则内部可能积聚热量,并导致画面质量下降或投影机损坏。
投影仪使用指南
1开启投影仪,等待幕布显示待机状态。
2注意笔记本15针梯形投影接口,(上宽下窄)接入时保持平行,勿接反,勿拉线,勿用蛮力。
3使用笔记本投影切换快捷键WIN+P切换显示方式,等待1~2秒后投影正确显示。
4请把电脑分辨率调成1024*768(部分电脑会自动切换)。
5会议结束后若不再使用,请关闭投影仪!
附:部分笔记本投影切换快捷键(个别型号可能会不同)
联想ThinkPad Fn+F7
联想IdeaPad Fn+F3
苹果Apple自动切换
戴尔Dell Fn+F8
索尼Sony Fn+F7
惠普HP Fn+F4
华硕Asus Fn+F10
东芝Toshiba Fn+F5
三星Sansung Fn+F5
为方便调整,建议投影仪连接头螺丝不要拧上。
投影设备操作指南一、沙盘投影*在开启设备前检查所有设备是否通电。
开启步骤:1、开“服务器”,服务器前方黑色按钮。
此按钮按功能:开/关。
2、开“投影机”,遥控器上方红色按钮,左边为开,右边为关(关投影机需要按两次)。
3、现服务器设置为开机自动运行,如需播放其他影片,参考“添加其他影片”。
关机步骤:1、用投影机遥控器,关闭投影机。
投影机散热需要4分钟。
2、关闭服务器,服务器前方黑色按钮为关闭。
二、环幕影院投影参考“沙盘投影”三、添加其他影片1、由于服务器为开机自动运行,在添加其他影片前需按“Esc”退出软件。
2、将需要添加的影片,拷贝至D:\media\目录下。
3、按“Ctrl+Alt+Del”打开任务管理器。
4、在“进程”选项卡里将“mplayer”和“AoSever”结束进程。
5、关闭任务管理器。
6、双击桌面上的Aoplayer或重起电脑即可。
7、打开控制机(笔记本)* 在操作以下步骤时,确认控制机与服务器网络畅通。
8、在“开始”菜单打开“AoSever”,在弹出的对话框中点击OK。
(在弹出的对话框中会让填入服务器IP,沙盘服务器的IP为:192.168.1.90 ,环幕影院的IP为:192.168.1.89 )9、在软件左边一栏中找到“媒体信号”,此栏下方有影片菜单。
10、将所需播放的影片,拖至右方即可。
如需循环播放,右方影片,下方会有循环播放选项,将循环播放前方“√”选上即可。
四、将播放的影片设置为开机自动播放1、在“添加其他影片”的7-10步结束后进行。
2、该软件上方有“模式保存”,单击。
3、出现的对话框,下方写入“1”,单击保存即可。
注意事项为了保护投影机灯泡寿命,请定时进行开关机维护。
一般运行5个小时关机,考虑到现场实际情况,在中午、下午下班关机,早上、中午上班开机即可。
控制机、服务器除了操作人员,外人禁止操作使用。
严禁在操作投影机附近工作时,触碰投影机。
*投影机在“运行或散热”时,严禁断电。
包装箱内有哪些物件?确认包装箱内下列各项物件是否齐全。
如有任何遗漏,请向您的经销商洽询。
请保存原始包装箱及捆包用物品,以便需运送投影机时之用。
篇二:投影仪使用说明投影仪使用说明1.投以仪大家都认识,下面就是我们公司经常用的投影仪2. 将投影仪连接电源3. 将投影仪与电脑连接,通过vga连接线(也就是两头都是梯形口15针的线)连接到投影仪的vga接口上。
4. 打开投影仪,按电源开机,电源指示灯变为绿色时,投影仪启动5. 进入启动完成界面后,按回车按钮(投影仪上的enter键),进入使用页面。
调试投影仪7. 图像清晰度调节,图像大小调节。
屏幕的大小和投影仪距投以幕布之间的距离理论上是越大图像越大,但是需要根据现场的实际使用情况调试。
8. 通过投影仪上的梯形调试按钮可以调节图像的形状。
以上是对投影仪的简单使用介绍,下面为投影仪控制面板上按钮的实际作用。
笔记本切换不到投影仪上故障解决办法(一)2010-06-04 20:20 1.将vga线(接头为15针的线缆)与笔记本电脑连接。
2.按笔记本电脑的功能键“fn” +“f2”/“f3”/“f4”/“f7”等,不同笔记本,切换键有所不同,但功能键(f1~f8)上会有一个键印有两个屏幕的图标,若按了没有效果,则可能是笔记本的快捷键没有驱动,此时则参考附件解决方法。
3.切换不了有可能是因为笔记本本身的分辨率太高,建议调整为1024*768 。
4.电脑本身的屏幕刷新率可能太高了,建议调成70hz以下。
附件:(1)安装笔记本快捷键驱动,可查看安装盘或到官方网站下载相应驱动。
(2)根据显卡的不同型号,设置方法有所不同ati显卡设定方法:桌面点右键,出现ati 显卡管理程序,选择显示器管理器, 选择主显示器(图标),托到右边的显示器2上, 右键选复制方式, 显示器与投影机屏幕同步。
笔记本接到投影仪上时,桌面上的图标在投影仪上不显示,投影仪只显示笔记本桌面背景,可能在显示属性里面选择了扩展桌面的选项,如果是这样,投影仪上显示的是扩展的桌面,也就是说你的鼠标可以从你的笔记本屏幕移动到投影仪上,所以桌面图标不显示,因为只有一个桌面。
