数字图像处理第7讲频域增强

《 MATLAB 实践》课程设计题目：图像增强——频域增强法指导教师：王秋云姓名学号刘利刚200981010118二○○六年 6 月29 日目录1、设计目的 (2)2、题目分析 (2)3、总体设计 (3)4、具体设计 (4)4.1图像的读取和保存 (4)4.1.1利用“读入图像”按钮实现图片的读取 (4)4.1.2图像保存 (6)4.2 程序的还原与撤销 (7)4.3 图像的截取 (7)4.4 加入各种噪声，并通过几种滤波算法实现去噪。

(8)4.4.1 加入噪声 (8)4.5 滤除噪声 (11)4.6.1图像翻转 (15)4.6.2 图像旋转 (16)5、结果分析 (17)6、心得体会 (18)参考书目 (19)摘要：图像增强是指按特定的需要突出一幅图像中的某些信息，同时消弱或去除某些不需要的信息。

其主要目的是处理后的图像对某些特定的应用比原来的图像更加有效。

图像增强的方法分为空域法和频域法两类，空域法主要是对图像中的各个像素点进行操作；而频域法是在图像的某个变换域内，对图像进行操作，修改变换后的系数，例如傅立叶变换，DCT变换等的系数，然后再进行反变换得到处理后的图像。

关键字：高斯噪声，巴特沃斯滤波，理想低通滤波，梯形低通滤波1、设计目的综合运用MATLAB工具箱实现图像处理的GUI程序设计，利用MATLAB图像处理工具箱，实现图像增强—频域增强。

2、题目分析利用matlab的GUI程序设计一个简单实用的图像处理程序，该程序应具备图像处理的常用功能，以满足用户的使用。

现设计程序有以下基本功能：1）图像的读取和保存。

2）设计图形用户界面，让用户能够对图像进行任意角度的翻转。

3）设计图形用户界面，让用户能够用鼠标截取图像感兴趣区域，并显示和保存该选择区域。

4）设计图形用户界面，让用户能够对图像添加任意参数的各种噪声，如椒盐噪声、高斯噪声、乘性噪声等。

5）设计图形用户界面，让用户能够对图像实现中值滤波、线性滤波、自适应滤波等操作。

第1章绪论MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。

它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。

MATLAB和Mathematica、Maple并称为三大数学软件。

它在数学类科技应用软件中在数值计算方面首屈一指。

MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连matlab开发工作界面接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

MATLAB的基本数据单位是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，故用MATLAB来解算问题要比用C，FORTRAN等语言完成相同的事情简捷得多，并且MATLAB也吸收了像Maple等软件的优点，使MATLAB 成为一个强大的数学软件。

在新的版本中也加入了对C，FORTRAN，C++，JA V A 的支持。

可以直接调用,用户也可以将自己编写的实用程序导入到MATLAB函数库中方便自己以后调用，此外许多的MATLAB爱好者都编写了一些经典的程序，用户可以直接进行下载就可以用。

第2章数字图像处理的相关知识2.1图像频域增强原理图像增强是指按特定的需要突出一幅图像中的某些信息，同时，消弱或去除某些不需要的信息的处理方法。

其主要目的是处理后的图像对某些特定的应用比原来的图像更加有效。

图像增强的方法分为空域法和频域法两类，空域法主要是对图像中的各个像素点进行操作；而频域法是在图像的某个变换域内，对图像进行操作，修改变换后的系数，例如傅立叶变换、DCT变换等的系数，然后再进行反变换得到处理后的图像。

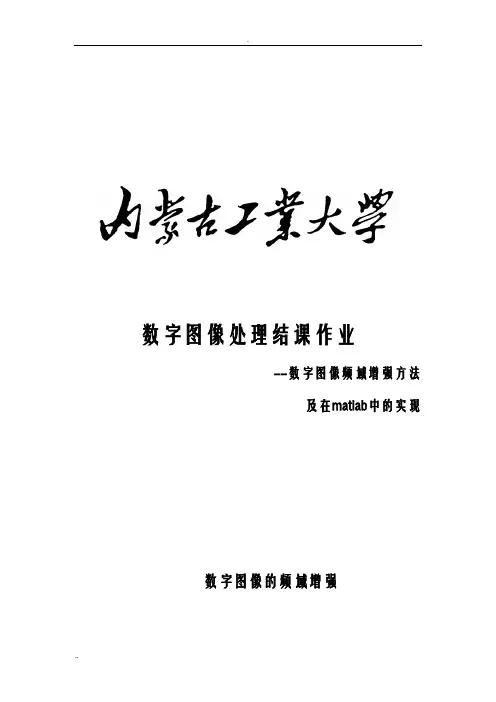

数字图像处理结课作业--数字图像频域增强方法及在matlab中的实现数字图像的频域增强摘要：图像增强处理技术是图像处理领域中一项基本的，也是很重要的技术，一直是图像处理领域中不可回避的研究课题。

因为一幅图像总是可能受到各种因素的干扰影响，造成图像质量的下降。

图像增强包含两个方面内容：一是消除噪声，二是增强(或保护)图像特征。

对图像恰当增强，能使图像去噪的同时特征得到较好保护，使图像更加清晰明显，从而提供给我们准确的信息。

常用的图像增强技术各有其特点和效果。

论文在介绍图像频域增强原理的基础上，在频域内通过对Butterworth低通滤波器增强方法进了研究，介绍了相关的理论和数学模型，并给利用MATLAB工具进行实现。

通过各种滤波后图像比较，实验证明在质量较差的图像中，选择不同的滤波算法对图像的增强在准确性上均有不同。

关键词：图像增强；Butterworth低通滤波器；MATLAB1．频域图像增强的目的、意义及主要内容1.1频域图像增强技术的目的：分析几种频域图像增强方法,并能够用频域法进行图像增强,通过形态学方法进行图像特征抽取和分析。

熟练的运用MATLAB,掌握修改图像的傅里叶变换来实现图像的增强技术。

1.2频域图形增强技术的意义：图像增强是图像处理中用来消除原始图像边缘模糊、对比度差等缺点的常用技术,它需要解决的问题包括边缘增强、噪声的滤除、高斯噪声的平滑和细节的保护等等。

本论文主要是针对整体偏暗图像而提出的图像增强的方法。

对于整体偏暗的图像,我们可以用直方图均衡化来调节图像的灰度分布,使图像变亮。

此外,为了进一步提高图像的视觉效果,即解决包括边缘增强、噪声滤除等问题,我们还可以用频域图像增强方法（高通滤波器和低通滤波器）来处理,因为高通滤波器可以突出图像边缘,增强有用信息,使图像更加清晰,而低通滤波器可以平滑去噪,抑制无用信息,从而提高图像成分的可分辨性。

1.3主要内容图像是一种重要的信息源,图像处理的最终目的就是要帮助人类理解信息的内涵。

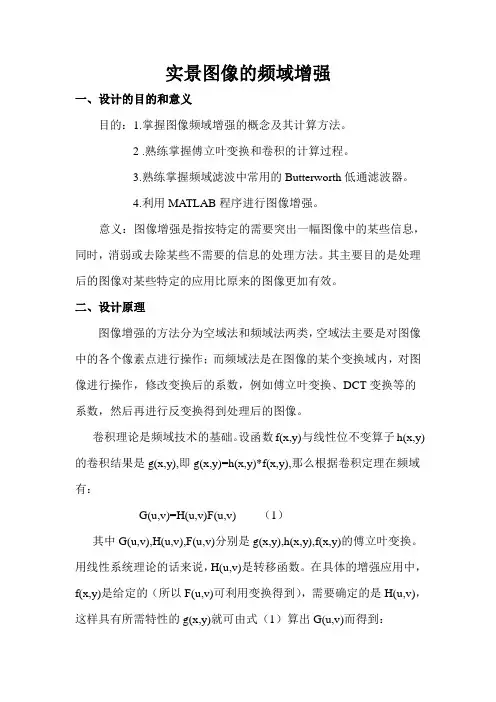

实景图像的频域增强一、设计的目的和意义目的：1.掌握图像频域增强的概念及其计算方法。

2 .熟练掌握傅立叶变换和卷积的计算过程。

3.熟练掌握频域滤波中常用的Butterworth低通滤波器。

4.利用MATLAB程序进行图像增强。

意义：图像增强是指按特定的需要突出一幅图像中的某些信息，同时，消弱或去除某些不需要的信息的处理方法。

其主要目的是处理后的图像对某些特定的应用比原来的图像更加有效。

二、设计原理图像增强的方法分为空域法和频域法两类，空域法主要是对图像中的各个像素点进行操作；而频域法是在图像的某个变换域内，对图像进行操作，修改变换后的系数，例如傅立叶变换、DCT变换等的系数，然后再进行反变换得到处理后的图像。

卷积理论是频域技术的基础。

设函数f(x,y)与线性位不变算子h(x,y)的卷积结果是g(x,y),即g(x,y)=h(x,y)*f(x,y),那么根据卷积定理在频域有：G(u,v)=H(u,v)F(u,v) （1）其中G(u,v),H(u,v),F(u,v)分别是g(x,y),h(x,y),f(x,y)的傅立叶变换。

用线性系统理论的话来说，H(u,v)是转移函数。

在具体的增强应用中，f(x,y)是给定的（所以F(u,v)可利用变换得到），需要确定的是H(u,v)，这样具有所需特性的g(x,y)就可由式（1）算出G(u,v)而得到：g(x,y)=F-1[H(u,v)F(u,v)](1)Butterworth 高通滤波器n 阶巴特沃斯高通滤波器的传递函数定义如下：(2)指数高通滤波器指数高通滤波器的传递函数为：(3)梯形高通滤波器传递函数为：三、 算法步骤（1） 计算需增强图的傅立叶变换；（2） 将其与1个（根据需要设计的）转移函数相乘；（3） 再将结果傅立叶反变换以得到增强的图。

四、 实现程序I=imread('D:\lena.bmp');noisy=imnoise(I,'gaussian',0.01);F=fft2(noisy);[M,N]=size(I);fftshift(F);原始图像 输出图像滤波增强 频域变换 频域反变换Duct=35;D0=250;D1=150;for u=1:Nfor v=1:MD(u,v)=sqrt(u^2+v^2);BUTTERH(u,v)=1/(1+(sqrt(2)-1)*(Duct/D(u,v))^2);EXPOTH(u,v)=exp(log(1/sqrt(2))*(Duct/D(u,v))^2);if D(u,v)<D1THPFH(u,v)=0;elseif D(u,v)<=D0THPFH(u,v)=(D(u,v)-D1)/(D0-D1);elseTHPFH(u,v)=1;endendendBUTTERG=BUTTERH.*F;BUTTERfiltered=ifft2(BUTTERG);EXPOTG=EXPOTH.*F;EXPOTfiltered=ifft2(EXPOTG);THPFG=THPFH.*F;THPFfiltered=ifft2(THPFG); figure,imshow(noisy);title('原图加噪图像');figure,imshow(BUTTERfiltered); title('巴特沃斯高通滤波'); figure,imshow(EXPOTfiltered); title('指数高通滤波');figure,imshow(THPFfiltered); title('梯形高通滤波');五、结果对比及分析原图加噪图像巴特沃斯高通滤波指数高通滤波梯形高通滤波对比分析：高通滤波器只记录了图像的变化，而不能保持图像的能量。

计算机与信息工程学院验证性实验报告一、实验目的1．掌握怎样利用傅立叶变换进行频域滤波 2．掌握频域滤波的概念及方法 3．熟练掌握频域空间的各类滤波器 4．利用MATLAB 程序进行频域滤波二、实验原理及知识点频域滤波分为低通滤波和高通滤波两类，对应的滤波器分别为低通滤波器和高通滤波器。

频域低通过滤的基本思想：G (u,v )=F (u,v )H (u,v )F (u,v )是需要钝化图像的傅立叶变换形式，H (u,v )是选取的一个低通过滤器变换函数，G (u,v )是通过H (u,v )减少F (u,v )的高频部分来得到的结果，运用傅立叶逆变换得到钝化后的图像。

理想地通滤波器(ILPF)具有传递函数：01(,)(,)0(,)ifD u v D H u v ifD u v D ≤⎧=⎨>⎩其中，0D 为指定的非负数，(,)D u v 为(u,v )到滤波器的中心的距离。

0(,)D u v D =的点的轨迹为一个圆。

n 阶巴特沃兹低通滤波器(BLPF)(在距离原点0D 处出现截至频率)的传递函数为201(,)1[(,)]nH u v D u v D =+与理想地通滤波器不同的是，巴特沃兹率通滤波器的传递函数并不是在0D 处突然不连续。

高斯低通滤波器(GLPF)的传递函数为222),(),(σv u D ev u H =其中，σ为标准差。

相应的高通滤波器也包括：理想高通滤波器、n 阶巴特沃兹高通滤波器、高斯高通滤波器。

给定一个低通滤波器的传递函数(,)lp H u v ，通过使用如下的简单关系，可以获得相应高通滤波器的传递函数：1(,)hp lp H H u v =-利用MATLAB 实现频域滤波的程序f=imread('room.tif');F=fft2(f); %对图像进行傅立叶变换%对变换后图像进行队数变化，并对其坐标平移，使其中心化 S=fftshift(log(1+abs(F)));S=gscale(S); %将频谱图像标度在0-256的范围内 imshow(S) %显示频谱图像h=fspecial('sobel'); %产生空间‘sobel’模版 freqz2(h) %查看相应频域滤波器的图像 PQ=paddedsize(size(f)); %产生滤波时所需大小的矩阵 H=freqz2(h,PQ(1),PQ(2)); %产生频域中的‘sobel’滤波器H1=ifftshift(H); %重排数据序列，使得原点位于频率矩阵的左上角 imshow(abs(H),[]) %以图形形式显示滤波器 figure,imshow(abs(H1),[])gs=imfilter(double(f),h); %用模版h 进行空域滤波gf=dftfilt(f,H1); %用滤波器对图像进行频域滤波 figure,imshow(gs,[]) figure,imshow(gf,[])figure,imshow(abs(gs),[]) figure,imshow(abs(gf),[])f=imread('number.tif'); %读取图片PQ=paddedsize(size(f)); %产生滤波时所需大小的矩阵 D0=0.05*PQ(1); %设定高斯高通滤波器的阈值H=hpfilter('gaussian',PQ(1),PQ(2),D0); %产生高斯高通滤波器 g=dftfilt(f,H); %对图像进行滤波 figure,imshow(f) %显示原图像figure,imshow(g,[]) %显示滤波后图像三、实验步骤：1．调入并显示所需的图片；2．利用MATLAB 提供的低通滤波器实现图像信号的滤波运算，并与空间滤波进行比较。
