截止阀内部构造截止阀是一种常用的管道设备，用于控制流体的流动，通常用于打开和关闭管道中的流体。
截止阀内部构造设计精密，其主要部件包括阀体、阀盖、阀芯、阀座、阀杆等。
阀体是截止阀的主体部件，通常由铸铁、铸钢、不锈钢等材料制成。
阀体内部有一个通道，用于流体的流动。
阀体上有进口和出口，通过旋转阀芯来控制流体的通断。
阀盖位于阀体的顶部，用于固定阀芯和阀杆。
阀盖上通常安装有手柄或齿轮，通过手动操作来控制阀芯的开闭。
阀盖还可以配备执行器，实现远程控制。
阀芯是截止阀的关键部件，通过阀芯的移动来控制流体的流动。
阀芯通常为圆柱形，表面光滑，与阀座配合良好，确保密封性能。
阀芯上有导向槽，使流体顺畅通过。
阀座位于阀体内部，与阀芯配合，起到密封作用。
阀座通常由金属或橡胶制成，具有耐磨损、耐腐蚀的特性。
阀座的密封性能直接影响截止阀的使用寿命。
阀杆连接阀盖和阀芯，通过阀杆的旋转或上下移动来控制阀芯的运动。
阀杆的材质通常为不锈钢，具有良好的机械性能和耐腐蚀性能。
阀杆的长度通常根据阀门的安装位置而定。
除了上述主要部件外，截止阀内部还包括填料、密封圈等辅助部件，用于提高阀门的密封性能和耐用性。
填料通常为柔性材料，用于填充阀杆与阀体之间的间隙，防止泄漏。
密封圈通常为橡胶材料，用于防止流体泄漏。
总的来说，截止阀内部构造设计精密，各部件配合良好，确保截止阀的稳定运行和可靠性。
合理选择材料，精密加工，严格质量控制，是保证截止阀内部构造质量的关键。
截止阀在工业生产中扮演着重要的角色，其内部构造的设计和制造水平直接影响到生产过程的效率和安全性。

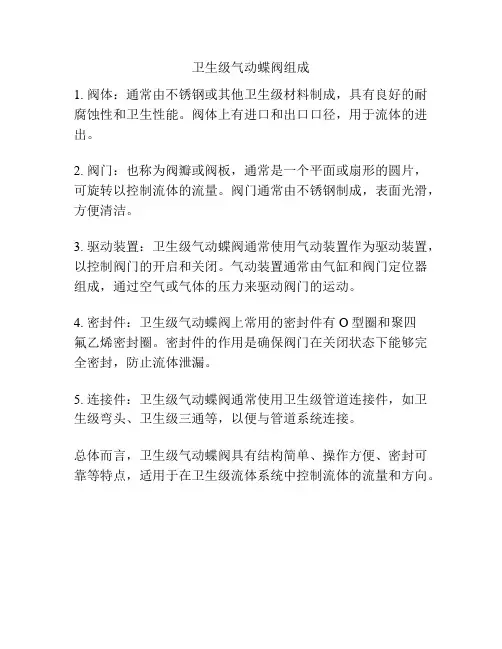

卫生级气动蝶阀组成
1. 阀体：通常由不锈钢或其他卫生级材料制成，具有良好的耐腐蚀性和卫生性能。
阀体上有进口和出口口径，用于流体的进出。
2. 阀门：也称为阀瓣或阀板，通常是一个平面或扇形的圆片，可旋转以控制流体的流量。
阀门通常由不锈钢制成，表面光滑，方便清洁。
3. 驱动装置：卫生级气动蝶阀通常使用气动装置作为驱动装置，以控制阀门的开启和关闭。
气动装置通常由气缸和阀门定位器组成，通过空气或气体的压力来驱动阀门的运动。
4. 密封件：卫生级气动蝶阀上常用的密封件有O型圈和聚四
氟乙烯密封圈。
密封件的作用是确保阀门在关闭状态下能够完全密封，防止流体泄漏。
5. 连接件：卫生级气动蝶阀通常使用卫生级管道连接件，如卫生级弯头、卫生级三通等，以便与管道系统连接。
总体而言，卫生级气动蝶阀具有结构简单、操作方便、密封可靠等特点，适用于在卫生级流体系统中控制流体的流量和方向。

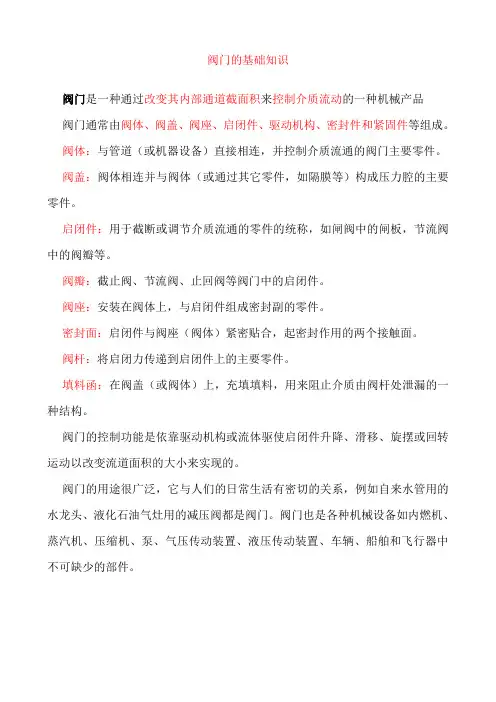

阀门的基础知识阀门是一种通过改变其内部通道截面积来控制介质流动的一种机械产品阀门通常由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成。
阀体：与管道（或机器设备）直接相连，并控制介质流通的阀门主要零件。
阀盖：阀体相连并与阀体（或通过其它零件，如隔膜等）构成压力腔的主要零件。
启闭件：用于截断或调节介质流通的零件的统称，如闸阀中的闸板，节流阀中的阀瓣等。
阀瓣：截止阀、节流阀、止回阀等阀门中的启闭件。
阀座：安装在阀体上，与启闭件组成密封副的零件。
密封面：启闭件与阀座（阀体）紧密贴合，起密封作用的两个接触面。
阀杆：将启闭力传递到启闭件上的主要零件。
填料函：在阀盖（或阀体）上，充填填料，用来阻止介质由阀杆处泄漏的一种结构。
阀门的控制功能是依靠驱动机构或流体驱使启闭件升降、滑移、旋摆或回转运动以改变流道面积的大小来实现的。
阀门的用途很广泛，它与人们的日常生活有密切的关系，例如自来水管用的水龙头、液化石油气灶用的减压阀都是阀门。
阀门也是各种机械设备如内燃机、蒸汽机、压缩机、泵、气压传动装置、液压传动装置、车辆、船舶和飞行器中不可缺少的部件。
一、阀门基本参数(阀门定购时必须明确的内容)1、公称通径：用DN表示2、公称压力：是一个用数字表示的与压力有关的标示代号，是供参考用的一个方面的圆整数，用PN表示3、工作温度：阀门压力-温度等级，即在特定压力下的工作温度4、工作介质：阀门内的流体5、连接方式：6、驱动方式：7、主体材料：工作压力：阀门在适用介质温度下的压力二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。
阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
强度性能：是PN的1.5倍。
2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。
阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。
常用的阀门密封面或衬里材料及其使用条件阀门是工业管道中常见的控制设备，其主要作用是控制介质的流量、压力和流向。
阀门的密封面或衬里材料是保证阀门密封性能的关键部件。
常用的阀门密封面或衬里材料主要包括金属密封面、弹性密封面以及非金属衬里等，下面将对其使用条件进行详细介绍。
一、金属密封面金属密封面主要由金属材料制成，如不锈钢、高温合金、钛合金等。
金属密封面具有较好的耐腐蚀性和高温性能，适用于高温、高压工况下使用，可用于气体、液体和各种腐蚀介质。
但金属密封面的缺点是密封性能较差，容易泄漏。
二、弹性密封面弹性密封面主要由橡胶或塑料材料制成，如丁腈橡胶、氟橡胶、聚四氟乙烯等。
弹性密封面具有良好的密封性能和耐腐蚀性，适用于水、油和一些腐蚀性介质。
但在高温、高压和氧化性介质下容易老化和破裂，因此使用条件应控制在适宜的温度和压力范围内。
三、非金属衬里非金属衬里主要由聚四氟乙烯、简称PTFE，及其衍生物制成。
非金属衬里具有优良的抗腐蚀性、耐高温性和良好的耐磨性，适用于酸、碱、盐等强腐蚀性介质的阀门。
但非金属衬里的机械强度较低，易于形变，使用条件应注意不得超过其耐温、耐压和耐磨性的极限。
在实际应用中，根据介质的性质和工况要求选择合适的阀门密封面或衬里材料。
一般需要考虑以下几个方面：1.介质的性质：包括温度、压力、腐蚀性和粘度等，不同的介质对密封面或衬里材料有不同的要求。
2.使用环境：包括介质的温度、压力和环境腐蚀性等，应根据实际情况选择材料。
3.工作要求：包括流量、压力和操作频次等，阀门密封面或衬里材料应具有良好的耐磨性和耐腐蚀性。
4.成本因素：不同的材料具有不同的价格，应根据实际经济情况选择合适的材料。
总之，选择合适的阀门密封面或衬里材料是确保阀门良好密封性能的关键。
根据介质的性质和工况要求，综合考虑耐温、耐压、耐腐蚀和耐磨等因素，选择合适的材料，确保阀门在各种工况下的使用安全可靠。
阀门基础知识培训一、阀门的定义和分类阀门是指用来控制流体（液体、气体、固体）流动的装置，主要用于控制流体的流量、压力、温度以及流向。
根据其结构和工作原理的不同，阀门可以分为很多种类，常见的有闸阀、球阀、蝶阀、止回阀、截止阀等。
1. 闸阀：通过提升阀杆上的闸板，使闸板升起或降下，从而实现阀门的开启或关闭。
闸阀主要用于截断管道中的流体，通常用于中小口径的管道。
2. 球阀：球阀是以球体为封闭件，通过旋转球体来实现阀门的开启或关闭。
球阀具有结构简单、密封性能好、操作方便等优点，广泛应用于各种管道系统中。
3. 蝶阀：蝶阀以蝶板为开启和关闭元件，通过旋转蝶板来控制流体的通断。
蝶阀具有结构简单、体积小、重量轻等优点，适用于大口径的管道。
4. 止回阀：止回阀是一种防止流体倒流的装置，安装在管道上可以阻止反向流动的发生，通常用于水处理、供水系统等领域。
5. 截止阀：截止阀是用来控制流体的流通或截断的装置，通过提升或降低阀杆上的阀芯来实现开启或关闭。
二、阀门的主要零部件1. 阀体：阀体是阀门的主要外壳，承受着流体的压力，也是阀门内部零部件的安装位置。
阀体的材质通常为铸铁、铸钢、不锈钢等。
2. 闸板/球体/蝶板：这些部件是阀门的开启和关闭元件，用来控制流体的通断。
3. 阀杆：阀杆是用来控制开启和关闭元件的升降，通常与手轮或执行机构连接。
4. 密封件：阀门的密封性能直接影响到阀门的使用效果，因此阀门内部有多处密封结构，包括阀座密封、阀杆密封等。
5. 手轮/执行机构：手轮是用手动操作的阀门上的开启和关闭装置，执行机构是通过电动、气动、液动等方式实现的自动化开闭装置。
三、阀门的安装和维护1. 阀门的正确安装可以保证其正常工作，通常需要注意以下几点：- 安装前应仔细检查阀门及管道的内部是否清洁，有无异物；- 安装阀门时，应根据阀门的标识正确确定安装方向；- 在阀门的安装过程中，应注意保护阀门的密封面，避免划伤或损坏。
2. 阀门的维护和保养对于延长阀门的使用寿命非常重要，常见的维护工作包括：- 定期润滑阀门的活动部件，保证阀门的灵活性；- 定期检查阀门的密封性能，如有泄漏现象需要及时处理；- 定期清洗阀门内部，防止因为积垢影响阀门的使用效果。
阀门常用材料
阀门是流体控制系统中不可或缺的重要部件，其材料选择直接影响着阀门的性能和使用寿命。
在实际应用中，根据不同的工作条件和介质特性，阀门常用的材料主要包括铸铁、碳钢、不锈钢、合金钢、铜合金等。
下面我们将对这些常用材料进行详细介绍。
首先，铸铁是一种常见的阀门材料，具有良好的铸造性和耐磨性，适用于一般工业管道系统中的中低压阀门。
其主要优点是价格低廉，但其耐腐蚀性较差，不适用于腐蚀性介质的场合。
其次，碳钢是一种常用的阀门材料，具有良好的机械性能和耐腐蚀性，适用于一般工业管道系统中的中高压阀门。
碳钢阀门在一般介质下表现良好，但在腐蚀性介质中容易发生腐蚀，因此在特殊工况下需要进行防腐处理。
不锈钢是一种具有良好耐腐蚀性的阀门材料，适用于化工、食品、医药等领域的管道系统。
不锈钢阀门在腐蚀性介质中表现出色，但其价格较高，不适用于一般工业管道系统中的大量使用。
合金钢是一种耐高温、耐高压的阀门材料，适用于高温、高压工况下的管道系统。
合金钢阀门具有良好的耐磨性和耐腐蚀性，但价格较高，适用范围有限。
铜合金是一种具有良好导热性和导电性的阀门材料，适用于化工、海洋工程等领域的管道系统。
铜合金阀门在腐蚀性介质中表现良好，但价格较高，适用范围有限。
综上所述，阀门的材料选择应综合考虑工作条件、介质特性和经济性等因素。
在选用阀门材料时，需根据具体工况选择合适的材料，以确保阀门的可靠性和安全性。
希望本文对阀门常用材料的选择有所帮助。
阀门主要零部件及材料介绍阀门主要零部件介绍,制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
阀门配件包括：执行机构气动执行机构电动执行机构液压执行机构气液执行机构电液执行机构手动执行机构定位器与附件气动阀门定位器电气阀门定位器智能阀门定位器电液伺服器伺服放大器电气转换器过滤减压阀阀位变送器保位阀电磁阀限位开关气动放大器智能模块电液伺服器伺服放大器报警器防爆线圈快速排气阀测试装备及其他阀门配件阀门试验机手柄手轮蜗轮阀体阀芯阀杆阀盖阀门消音器信号发生器毛坯模具螺栓螺母卡箍弹簧膜片填料盘根 O形圈流量汁聚四氟乙烯制品垫片法兰弯头快速接头伸缩器流量计过滤器非标准坚固件机床打标机执行机构、阀门定位器，管道制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
阀体、阀盖和阀板(阀瓣)的材料阀体、阀盖和闸板(阀瓣)是阀门主要零件之一，直接承受介质压力，所用材料必须符合“阀门的压力与温度等级”的规定。
常用材料有下面几种：一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。
灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300—06、KTH330—08、KTH350—10。
三、球墨铸铁：适用于PN≤4.0MPa，温度为-30～350℃的水、蒸汽、空气及油品等介质。
铜球阀的结构及工作原理铜球阀是一种常用的阀门，具有简单结构和可靠的工作原理。
下面将详细介绍铜球阀的结构及工作原理。
一、结构铜球阀主要由阀体、阀盖、阀球、阀杆、密封圈和操作杆等组成。
1. 阀体和阀盖：阀体是阀门的主要部件，通常由铜材料制成，具有良好的耐腐蚀性能。
阀盖则用于固定阀球和阀杆。
2. 阀球：阀球是铜球阀的关键部件，通常由铜材料制成，具有良好的耐腐蚀性和耐磨性。
阀球的表面通常经过抛光处理，以提高密封性能。
3. 阀杆：阀杆是用于控制阀球开关的部件，通常由不锈钢制成。
阀杆通过与阀球的连接，实现阀门的开关操作。
4. 密封圈：密封圈是用于确保阀门密封性能的关键部件，通常由弹性材料制成。
常见的密封圈材料有聚四氟乙烯（PTFE）和橡胶等。
5. 操作杆：操作杆用于控制阀门的开关操作，通常由金属材料制成，具有一定的长度和手柄，方便操作。
二、工作原理铜球阀的工作原理基于阀球的旋转来实现流体的控制。
1. 开启状态：当阀门处于开启状态时，阀球与阀体之间形成一条直通道，流体可以自由地通过阀门。
此时，阀杆与阀球呈直线连接，通过操作杆的旋转，阀球沿着阀体轴向旋转，从而实现开启状态。
2. 关闭状态：当阀门处于关闭状态时，阀球与阀体之间形成一个阻隔，阻止流体通过阀门。
此时，阀杆通过操作杆的旋转，将阀球沿着阀体轴向旋转，使阀球与阀体紧密贴合，达到密封的效果。
3. 密封性能：铜球阀的密封性能主要依靠阀球与阀体之间的密封圈来实现。
当阀杆旋转，将阀球与阀体紧密贴合时，密封圈能够有效地阻止流体泄漏，确保阀门的密封性能。
总结：铜球阀是一种结构简单、工作可靠的阀门。
它通过阀球的旋转来实现流体的控制，开启状态下流体可以自由通过，关闭状态下能够有效地阻止流体泄漏。
铜球阀广泛应用于工业、建筑、化工等领域，具有较好的耐腐蚀性和密封性能，是一种常见的阀门类型。
焊接球阀的构造
焊接球阀是一种常用于管道系统中的阀门，其构造设计精巧，功能强大。
下面将详细介绍焊接球阀的构造及其特点。
焊接球阀由阀体、阀杆、阀芯、密封圈、阀座等部件组成。
阀体通常采用不锈钢、碳钢等材质制成，具有较好的耐腐蚀性能和耐压性能。
阀杆连接阀手柄，通过旋转阀手柄，可以实现阀芯的开启和关闭。
阀芯是焊接球阀的关键部件，通常采用球形设计，具有较好的密封性能和耐磨性能。
密封圈安装在阀芯周围，起到密封作用，防止介质泄漏。
阀座位于阀体内部，与阀芯配合，确保阀门的密封性能。
焊接球阀的特点主要包括以下几点：
焊接球阀采用球形设计，具有较小的流体阻力，能够实现快速开启和关闭，操作方便灵活。
焊接球阀具有良好的密封性能，阀芯与阀座采用椭圆形密封结构，密封可靠，不易泄漏。
焊接球阀可承受较高的压力和温度，适用于各种工况下的管道系统，具有较强的适用性。
焊接球阀的结构简单，维护方便，使用寿命长，可靠性高，广泛应用于石油、化工、电力、冶金等行业的管道系统中。
总的来说，焊接球阀的构造设计科学合理，具有较好的性能特点，能够满足不同工况下的需求。
在实际应用中，用户可以根据具体要求选择合适的焊接球阀，以确保管道系统的正常运行和安全性能。
焊接球阀的发展将进一步推动管道阀门行业的发展，为工业生产提供更加便利和可靠的阀门设备。
阀门主要零部件及材料介绍阀门主要零部件介绍,制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
阀门配件包括：执行机构气动执行机构电动执行机构液压执行机构气液执行机构电液执行机构手动执行机构定位器与附件气动阀门定位器电气阀门定位器智能阀门定位器电液伺服器伺服放大器电气转换器过滤减压阀阀位变送器保位阀电磁阀限位开关气动放大器智能模块电液伺服器伺服放大器报警器防爆线圈快速排气阀测试装备及其他阀门配件阀门试验机手柄手轮蜗轮阀体阀芯阀杆阀盖阀门消音器信号发生器毛坯模具螺栓螺母卡箍弹簧膜片填料盘根 O形圈流量汁聚四氟乙烯制品垫片法兰弯头快速接头伸缩器流量计过滤器非标准坚固件机床打标机执行机构、阀门定位器，管道制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
阀体、阀盖和阀板(阀瓣)的材料阀体、阀盖和闸板(阀瓣)是阀门主要零件之一，直接承受介质压力，所用材料必须符合“阀门的压力与温度等级”的规定。
常用材料有下面几种：一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。
灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300—06、KTH330—08、KTH350—10。
三、球墨铸铁：适用于PN≤4.0MPa，温度为-30～350℃的水、蒸汽、空气及油品等介质。
阀门组成介绍阀门是工业生产中重要的流体控制设备，可用于控制流体的流量、压力、方向和温度等参数，保证正常的生产运行。
阀门由多个部件组成，下面将详细介绍阀门的组成部分。
1. 阀体阀体是阀门的主要部分，它是阀门的外壳，可对流体进行控制和调节。
阀体的材料通常为铸铁、不锈钢、铜和铝等，根据流体特性和使用环境的不同，选择合适的材料非常重要，可以保证阀门的使用寿命和安全性。
2. 阀盖阀盖是阀门的上盖，它通常由铸铁、不锈钢和铜等材料制成，可以固定阀门的密封结构和阀门的操作机构，保证阀门的正常运行。
3. 密封结构密封结构是阀门的重要组成部分，它可以保证阀门的密封性和流体的控制效果。
常见的密封结构包括填料密封、弹性密封和金属密封等，根据不同的流体特性和使用环境，选择合适的密封结构可以确保阀门的密封性和可靠性。
4. 阀座阀座是阀门的密封结构之一，它通常由橡胶、塑料和金属等材料制成，可以与阀门的阀瓣配合，实现流体的控制和调节。
5. 阀瓣阀瓣是阀门的控制元件，它可以控制流体的流量和压力。
阀瓣的材料通常为铸铁、不锈钢、铜和铝等，根据流体特性和使用环境的不同，选择合适的材料可以确保阀门的使用寿命和安全性。
6. 操作机构操作机构是阀门的手动或自动控制装置，可以控制阀门的开启和关闭。
常见的操作机构包括手动手柄、电动机和气动机等，根据阀门的使用环境和控制要求，选择合适的操作机构可以提高阀门的控制效果和可靠性。
7. 连接件连接件是阀门的接口部件，它可以连接阀门和管道，保证流体的正常流通。
常见的连接件包括法兰、螺纹和焊接等，根据管道的要求和使用环境，选择合适的连接件可以确保阀门的安装和使用方便。
阀门的组成部分繁多，各个部分都起着重要的作用，只有保证各个部分的质量和可靠性，才能确保阀门的正常运行和生产效益。
阀门常规知识点总结大全本文将从阀门的基本结构、工作原理、常见故障及维修保养等方面进行详细介绍。
一、阀门的基本结构1. 阀体：阀体是阀门的主体部分，它承受着流体的压力，通常由铸铁、铸钢、不锈钢或其他金属材料制成。
阀体的结构形式有直通式、角式、直通式等不同的形式。
2. 阀盖：阀盖是覆盖在阀体上的部件，一般用来固定阀门的内部零件，如阀芯、密封圈等。
3. 阀芯：阀芯是阀门的关键部件，它是控制介质流动的主要部分，可以根据需要采取升降或旋转运动，从而打开或关闭阀门。
4. 密封圈：密封圈用来保证阀门的密封性能，通常有软密封和硬密封两种形式，软密封主要用橡胶或塑料材料，硬密封主要用金属材料。
5. 阀杆：阀杆是连接阀芯和手动操作杆的部件，通过手动操作杆的旋转或上下移动，来控制阀芯的运动，从而实现开启或关闭阀门。
6. 手动操作杆：手动操作杆是用来控制阀门开启或关闭的工具，通常有螺纹连接或销轴连接两种形式。
以上就是阀门的基本结构部件，不同类型的阀门结构可能会有所不同，但基本原理是相似的，通过上下移动或旋转阀芯来控制介质的流动。
二、阀门的工作原理阀门是通过改变流体通道的开启程度来控制流体的流动，一般来说，当阀芯处于关闭状态时，流体无法通过阀门流动，当阀芯打开时，流体可以顺利通过。
不同类型的阀门，其开启或关闭方式也各有不同，例如截止阀主要通过阀芯的升降来控制通道的开启或关闭，而调节阀则通过旋转阀芯的角度来控制流体的流量。
另外，安全阀主要用来保护设备或管道在超压或其他异常情况下的安全，一般采用弹簧式或压力平衡式结构。
阀门的工作原理主要包括以下几个方面：1. 通道控制：阀门的主要作用是控制介质的流动，通过改变阀芯的位置或角度，来改变流体通道的开启程度，从而实现介质的控制和调节。
2. 流量调节：调节阀门可以通过旋转阀芯的角度，来改变流体的流通截面积，从而实现对流量的调节。
3. 压力控制：安全阀主要用来控制系统内介质的压力，当系统内介质压力超过一定数值时，安全阀会自动打开，排出部分介质，以保护系统不受损坏。
一、灰铸铁阀门主要零件材料选用
用于公称压力PN≤1.0MPa，温度-10~200℃的水、蒸汽、空气、煤气及油类等介质的灰铸铁
用于公称压力PN≤2.5MPa，温度-30~300℃的水、蒸汽、空气、煤气及油类等介质的可锻铸
用于公称压力PN≤4.0MPa，温度-30~350℃的水、蒸汽、空气、煤气及油类等介质的球墨铸
铁制阀门，主要零件材料的选用如下
用于公称压力PN≤2.5MPa，温度-40~250℃的水、海水、氧气、空气、蒸汽及油类等介质的
五、碳素钢阀门材料选用
用于公称压力PN≤32.0MPa，温度-30~450℃的水、蒸汽、空气、氢气、氨、氮及石油产品等介质的碳素钢制阀门，主要零件材料的选用如下
用于公称压力PN≤16.0MPa，温度小于或等于550℃的蒸汽及石油产品等介质的高温钢制阀
用于公称压力PN≤6.4MPa，温度大于或等于-196℃的乙烯、丙烯、液态天然气及液氮等介
八、不锈耐酸钢阀门材料选用
用于公称压力PN≤6.4MPa，温度小于或等于200℃的硝酸、醋酸等介质的不锈耐酸钢制阀
完。
DN100 蝶阀尺寸介绍 DN100 蝶阀的尺寸、技术参数、采用标准以及主要零部件材料等内容。
下面是本店铺为大家精心编写的4篇《DN100 蝶阀尺寸》，供大家借鉴与参考，希望对大家有所帮助。
《DN100 蝶阀尺寸》篇1一、产品概述WMBV-100 系列对夹式蝶阀是一种软密封对夹式蝶阀，其密封阀座材料采用合成橡胶、聚四氟乙烯精制而成，密封性能良好。
结构简单、双向密封、结构紧凑、轻巧、价格经济实惠。
阀门 90 度回转，启闭迅速，操作灵活轻便。
可选择不同材质的零部件，可适用多种介质和压力要求。
软密封型中心式结构。
中心式软密封蝶阀，阀杆从蝶板的中心通过，蝶阀连接形式可采用对夹式、单夹凸耳式、法兰式。
根据不同的工况要求，可提供防腐脱硫专用蝶阀、无销对夹式蝶阀，防止介质在锥销处残留和腐蚀锥销，造成阀门泄露。
二、采用标准法兰连接尺寸结构长度压力试验 DUB、ANSI、GB（适合中国 DIN、ANSIAPI598 地区）三、主要技术参数公称通径 50-1600 公称压力 PN（Mpa) 1.0/1.6 强度试验 1.5 试验压力密封试验 1.1 水、蒸汽、油品、煤气、天然气、海水、污水、腐适用介质蚀性介质适用温度 -40～160四、主要零部件材料名称材料阀体铸铁、球墨铸铁、WCB、不锈钢阀板 CF8M、球墨铸铁、铝青铜、衬橡胶阀板阀杆 316 不锈钢、416 不锈钢、蒙乃尔阀座 NBR、EPDM、Viton、PTFE通过以上介绍，我们可以看出，DN100 蝶阀尺寸是根据其采用的标准、技术参数和零部件材料来确定的。
《DN100 蝶阀尺寸》篇2蝶阀是一种常用的阀门类型，DN100 表示其公称通径为 100 毫米。
关于 DN100 蝶阀的尺寸，具体需要参考不同厂家和型号的产品规格。
一般来说，DN100 蝶阀的尺寸包括阀门的长度、宽度、高度、重量等参数，这些参数可能会因产品型号、设计方案、制造工艺等因素而有所不同。
如果您需要了解 DN100 蝶阀的具体尺寸，建议您查阅相关产品手册或联系厂家咨询。
阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。
如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。
·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。
如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。
（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。
·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。
·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。
·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。
·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。
·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。
·卡套连接阀门：用卡套与管道连接的阀门。
f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。
当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。
·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。
阀门主要零部件及材料
介绍
内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
阀门主要零部件及材料介绍
阀门主要零部件介绍,制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
阀门配件包括：
执行机构
气动执行机构电动执行机构液压执行机构气液执行机构电液执行机构手动执行机构
定位器与附件
气动阀门定位器电气阀门定位器智能阀门定位器电液伺服器伺服放大器电气转换器过滤减压阀阀位变送器保位阀电磁阀限位开关气动放大器智能模块电液伺服器伺服放大器报警器防爆线圈快速排气阀
测试装备及其他阀门配件
阀门试验机手柄手轮蜗轮阀体阀芯阀杆阀盖阀门消音器信号发生器毛坯模具螺栓螺母卡箍弹簧膜片填料盘根 O形圈流量汁聚四氟乙烯制品垫片法兰弯头快速接头伸缩器流量计过滤器非标准坚固件机床打标机
执行机构、阀门定位器，管道
制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
阀体、阀盖和阀板(阀瓣)的材料阀体、阀盖和闸板(阀瓣)是阀门主要零件之一，直接承受介质压力，所用材料必须符合“阀门的压力与温度等级”的规定。
常用材料有下面几种：
一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。
灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
二、可锻铸铁：适用于公称压力PN≤，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300—06、KTH330—08、KTH350—10。
三、球墨铸铁：适用于PN≤，温度为-30～350℃的水、蒸汽、空气及油品等介质。
常用牌号有：QT400—15、QT450—10、QT500—7。
鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。
根据经验，建议PN≤，阀门还是采用钢制阀门为安全。
四、耐酸高硅球墨铸铁：适用于公称压力PN≤，温度低于120℃的腐蚀性介质。
五、碳素钢：适用于公称压力PN≤，温度为-30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。
常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
六、铜合金：适用于PN≤的水、海水、氧气、空气、
油品等介质，以及温度-40～250℃的蒸汽介质，常用牌号为ZGnSn10Zn2(锡青铜)，H62、Hpb59—1(黄铜)、QAZ19—2、QA19—4(铝青铜)。
七、高温钢：适用于公称压力PN≤、温度≤570℃的蒸汽及石油产品。
常用牌号有ZGCr5Mo,1Cr5M0. ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。
具体选用必须按照阀门压力与温度规范的规定。
八、低温钢，适用于公称压力PN≤,温度≥—196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号)有ZG1Cr18Ni9 、0Cr18Ni9、 1Cr18Ni9Ti 、ZG0Cr18Ni9。
九、不锈耐酸钢，适用于公称压力PN≤、温度≤200℃硝酸，醋酸等介质，常用牌号有ZG0Cr18Ni9Ti 、ZG0Cr18Ni10<耐硝酸>，ZG0Cr18Ni12Mo2Ti 、ZG1Cr18Ni12Mo2Ti<耐酸和尿素>。
二、密封面材料
密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命，通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素。
通常分两大类：
(一) 软质材料 1、橡胶(包括丁睛橡胶，氟橡胶等) 2、塑料(聚四氟乙烯，尼龙等)
(二) 硬密封材料 1、铜合金(用于低压阀门) 2、铬不锈钢(用于普通高中压阀门) 3、司太立合金(用于高温高压阀门及强腐蚀阀门) 4、镍基合金(用于腐蚀性介质)
三、阀杆材料
阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动，因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。
常用的阀杆材料有以下几种。
一、碳素钢
用于低压和介质温度不超过300℃的水、蒸汽介质时，一般选用A5普通碳素钢。
用于中压和介质温度不超过450℃的水、蒸汽介质时，一般选用35优质碳素钢。
二、合金钢
用于中压和高压，介质温度不超过450℃的水、蒸汽、石油等介质时，一般选用40Cr(铬钢)。
用于高压、介质温度不超过540℃的水、蒸汽等介质时，可选用38CrMoALA渗氮钢。
用于高压、介质温度不超过570℃的蒸汽介质时，一般选用25Cr2MoVA铬钼钒钢。
三、不锈耐酸钢S
用于中压和高压、介质温度不超过450℃的非腐蚀性介质与弱腐蚀性介质，可选用1Cr13、2Cr13、3Cr13铬不锈钢。
用于腐蚀性介质时，可选用Cr17Ni2、1Cr18Ni9Ti、Cr18Ni12Mo2Ti、Cr18Ni12Mo3Ti等不锈耐酸钢和PH15-7Mo沉淀硬化钢。
四、耐热钢
用于介质温度不超过600℃的高温阀门时，可选用4Cr10Si2Mo马氏体型耐热钢和4Cr14Ni14W2Mo奥氏体型耐热钢。
四、阀杆螺母材料阀杆螺母在阀门开启和关闭过程中，直接承受阀杆轴向力，因此必须具备一定的强度。
同时它与阀杆是螺纹传动，要求摩擦系数小，不生锈和避免咬死现象。
一、铜合金铜合金的摩擦系数较小，不生锈，是目前普遍采用的材料之一。
对于Pg<的低压阀门可采用ZHMn58-2-2铸黄铜。
对的中压阀门可采用ZQAL9-4无锡青铜。
对于高压阀门可采用ZHAL66-6-3-2铸黄铜。
二、钢当工作条件不允许采用铜合金时，可选用35、40等优质炭素钢，2Cr13、1Cr18Ni9、Cr17Ni2等不锈耐酸钢。
工作条件不允许指下列情况。
1、用于电动阀门上，带有瓜形离合器的阀杆螺母，需要进行热处理获得高的硬度或表面硬度。
2、工作介质或周围环境不适合选用铜合金时，如对铜有腐蚀的氨介质。
选用钢制阀杆螺母时，要特别注意螺纹的咬死现象。
五、紧固件、填料及垫片材料
一、紧固件材料紧固件主要包括螺栓、双头螺栓和螺母。
紧固件在阀门上直接承受压力，对防止介质外流起关重要作用，因此选用的材料必须保证在使用温度下有足够的强度与冲击韧性。
根据介质压力和温度选择紧固件材料时可按表5-1选择。
