阀门非主要零件材料参照表(ASME-GB对照表)

阀门美标国标对照表
阀门是工业中常见的设备，用于控制流体的流动。

不同国家和
地区有不同的标准和规范来定义阀门的尺寸、材料、工作压力等参数。

下面我将从多个角度回答你关于阀门美标和国标的对照表。

从阀门类型角度来看，阀门可以分为很多种类，包括截止阀、
球阀、蝶阀、闸阀、止回阀等。

不同类型的阀门在美标和国标中可
能有不同的命名和规范。

从尺寸方面来看，美标和国标可能使用不同的单位和标准来表
示阀门的尺寸。

美标通常使用英制单位，如英寸（inch），而国标
通常使用公制单位，如毫米（mm）。

因此，在对照表中可能需要列
出相应的换算关系。

从材料方面来看，阀门的材料选择在美标和国标中可能有一些
差异。

不同的标准可能对材料的要求和限制有所不同，例如对于耐
腐蚀性能、耐高温性能等方面的要求可能有所差异。

从工作压力方面来看，美标和国标可能有不同的压力等级和标志。

不同的标准可能对于阀门的工作压力范围有不同的要求和定义，
因此在对照表中可能需要列出相应的对应关系。

此外，还有一些其他的因素可能需要考虑，如密封方式、连接
方式等。

美标和国标可能对这些因素有不同的规定和要求。

综上所述，阀门美标和国标的对照表需要考虑阀门类型、尺寸、材料、工作压力等多个方面的因素。

具体的对照表可以通过对比美
标和国标的相关标准和规范来制定，以确保阀门在不同国家和地区
的应用符合相应的要求和标准。

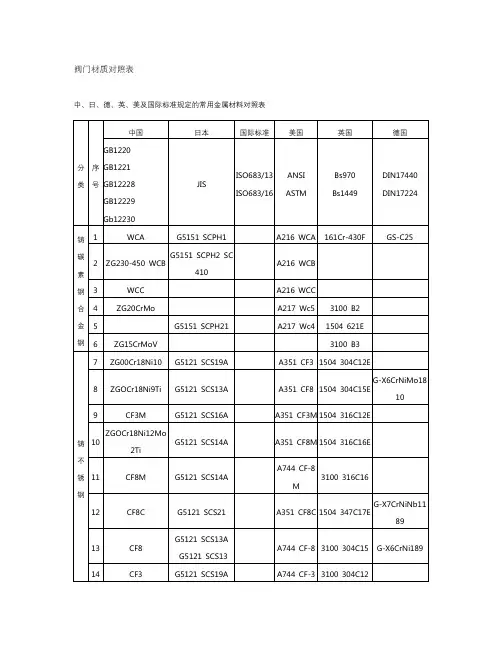

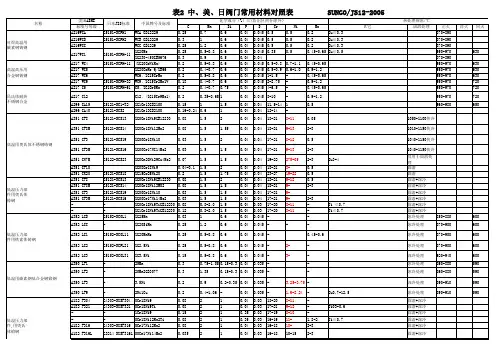

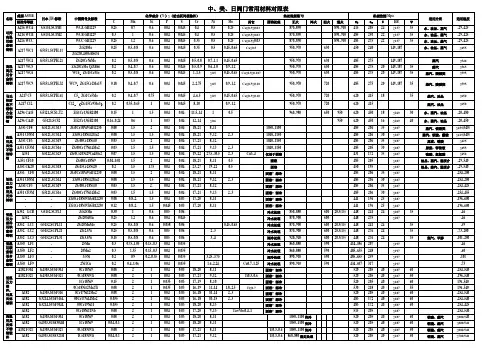

阀门常用材质对照表
阀门防腐材料选用表
注：A-能够或正成功地使用；B-应用过程应该注意；C-不能使用；IL缺乏资料
调节阀选型指南
1.型号
2.公称通径... ...*
3.公称压力和法兰连接型式... ...*
4.阀体和阀内组件材料，表面硬化处理要求
5.流量特性
6.填料类型（代码）
7.执行机构型号，是否配手轮及供气压力... ...*
8.阀作用型式（正作用、反作用）... ...*
9.附件（是否要带定位器、减压阀等）
10.是否禁油、禁铜等特殊规格
11.介质名称、状态（液、气、蒸汽等）... ...*
12.配管尺寸、管壁厚（入口侧、出口侧）... ...*
13.常用流量及最大、最小流量... ...*
14.流体压力及压差（全开、全关时）... ...*
15.流体的温度、比重或密度... ...*
16.介质压力、最大流量和最小流量时的进口压力和出口压力... ...*
17.介质比重粘度，有无浆料、闪蒸... ...*
18.是否用于高温、高压、防爆等工作条件
19.其他特殊要求
注：带*号参数必须提供。

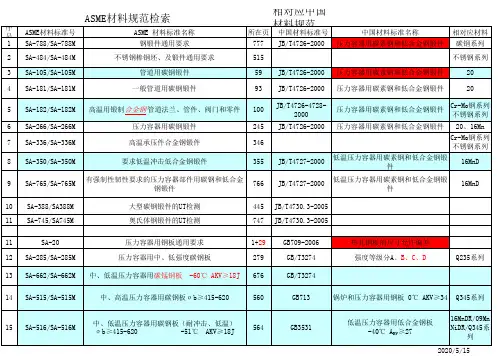

ASME与国产材料对照表Dσb450 σb485 σS295 σS295 材料牌号Material trademark 15CrMo管子piping材料牌号MaterialtrademarkSA-178 DSA-106 CSA-210 Cσb441 σb485σS226 σS275※A516Gr.60-------------------------16MnR热轧板，A516Gr.70N-----------------------16MnR正火板。

A516Gr.4---------------------------16MnII锻件，A334Gr1----------------------------16Mn,A350Gr.LF2-----------------------16MnDA516Gr.70-------------------------16MnDRASTM A234WPB（A106管、A516 Cr60、A285 CrC板）（管件主体材料）------------------------------用20G（GB9948）代SA-106CrB----------------用20G（GB9948）代SA-105---------------------用16Mn锻II代SA216 WCB（阀门主体材料）API 5L A B X42 X46 X52X56 X60 X65 X70 X80 对应：GB/T9711 L210 L245 L290 L320 L360L390 L415 L450 L485 L555SA193 B7-----------------------------35CrMoASA283 C ----------------------------- Q235SA285 C --------------------------------20gSA515 Cr70或SA516 Cr70-------16MnRSA387-12----------------------------------15CrMo※00Cr17Ni14Mo2是中国标准的牌号,它是等效采用美国标准316L,它们在化学成分和力学性能方面有一定的差别,特别是冶金性能不如316L稳定,我们曾经使用过,出厂的材料质量证书等各方面都是合格的,但是一经过等离子切割加工,经过了一次热的作用,再进行化学成分分析(分析时充分考虑了热影响区),结果化学成分分析的结果是碳元素含量大幅增加,达到0.1%左右,其他元素成分变化不大,力学性能也影响不大,再用进口的316L同种方法进行复验,化学成分稳定,力学性能也没有什么变化.这是我国钢铁生产落后的结果.如果使用的材料是机械加工的,不需要进行热加工,选用国产材料问题不大,如果是要进行焊接等方法加工的,对腐蚀要求较严的场合,建议选用进口的316L,这是我在实际工作中所遇到的.同时不锈钢的加工一定要与铁离子隔离,以免铁离子污染,焊缝打磨要用氧化铝砂轮.严格控制层间温度,以免在敏化温度区停留时间过长.※ASME现在只收了一个16MnR啊ASME规范采纳我国压力容器用钢板16MnR 最近ASME锅炉及压力容器规范公布案例2506，正式采纳我国国家标准GB 6654-1996《压力容器用钢板》中的16MnR钢可用于制造ASME规范第VIII卷第1册的压力容器，这是我国现有156家ASME取证厂家期盼已久的一大喜讯。

剪应力与抗拉强度关系
我们在设计的时候常常取许用剪切应力,在不同的情况下安全系数不同,许用剪切应力就不一样...校核各种许用应力常常与许用拉应力有联系,而许用材料的屈服强度(刚度)与各种应力的关系一拉伸
钢材的屈服强度与许用拉伸应力的关系
[δ ]= δu/n n为安全系数
二剪切
许用剪应力与许用拉应力的关系
1 对于塑性材料 [τ]=0.6—0.8[δ]
2 对于脆性材料 [τ]=0.8--1.0[δ]
三挤压
许用挤压应力与许用拉应力的关系
1 对于塑性材料 [δj]=1.5—2.5[δ]
2 对于脆性材料 [δj]=0.9—1.5[δ]
注：：[σj]=(1.7—2)[σ]（部分教科书常用）
四扭转
许用扭转应力与许用拉应力的关系:
1 对于塑性材料 [δn]=0.5—0.6[δ]
2 对于脆性材料 [δn]=0.8—1.0[δ]
轴的扭转变形用每米长的扭转角来衡量。

对于一般传动可取[υ]=0.5°--/m;对于精密传动，可取[υ]=0.25°—0.5°/M；对于要求不严格的轴，[υ]可大于1°/M计算。

五弯曲
许用弯曲应力与拉应力的关系:
1 对于薄壁型钢一般采用轴向拉伸应力的许用值.。

国产材料与ASME材料对照表check list of GB material and ASME material※A516Gr。

60——--—----——--——--—--—-—--16MnR热轧板，A516Gr.70N—-—---—-—-———-—————--—-16MnR正火板。

A516Gr.4—-—-——-——-—-———-—--—-———-——16MnII锻件,A334Gr1——-—----————-———-—--——-—-———16Mn，A350Gr。

LF2—-——--———-—-———---—--—-16MnDA516Gr。

70——--——---—---————--—----—16MnDRASTM A234WPB（A106管、A516 Cr60、A285 CrC板)（管件主体材料）-—-———----—-——--———-———-——-———用20G（GB9948）代SA-106CrB————-—----——-—--用20G（GB9948）代SA—105—————-—-—---——---————用16Mn锻II代SA216 WCB（阀门主体材料)API 5L A B X42 X46 X52 X56 X60 X65 X70 X80 对应：GB/T9711 L210 L245 L290 L320 L360 L390 L415 L450 L485 L555SA193 B7———---—-----—---——-———----——-35CrMoASA283C -----—-———--—-—-——-—-——--—-—- Q235SA285C -----—-——-——-—--—----———--—-—---20gSA515 Cr70或SA516 Cr70——--———16MnRSA387-12-—---————---—-—---—-—————---———-—-15CrMo※00Cr17Ni14Mo2是中国标准的牌号，它是等效采用美国标准316L,它们在化学成分和力学性能方面有一定的差别,特别是冶金性能不如316L稳定,我们曾经使用过，出厂的材料质量证书等各方面都是合格的，但是一经过等离子切割加工，经过了一次热的作用，再进行化学成分分析（分析时充分考虑了热影响区），结果化学成分分析的结果是碳元素含量大幅增加，达到0.1％左右,其他元素成分变化不大,力学性能也影响不大，再用进口的316L同种方法进行复验,化学成分稳定，力学性能也没有什么变化。

国产材料与ASME材料对照表check list of GB material and ASME material※A516Gr.60-------------------------16MnR热轧板，A516Gr.70N-----------------------16MnR正火板。

A516Gr.4---------------------------16MnII锻件，A334Gr1----------------------------16Mn,A350Gr.LF2-----------------------16MnDA516Gr.70-------------------------16MnDRASTM A234WPB（A106管、A516 Cr60、A285 CrC板）（管件主体材料）------------------------------用20G（GB9948）代SA-106CrB----------------用20G（GB9948）代SA-105---------------------用16Mn锻II代SA216 WCB（阀门主体材料）API 5L A B X42 X46 X52 X56 X60 X65 X70 X80 对应：GB/T9711 L210 L245 L290 L320 L360 L390 L415 L450 L485 L555 SA193 B7-----------------------------35CrMoASA283 C ----------------------------- Q235SA285 C --------------------------------20gSA515 Cr70或SA516 Cr70-------16MnRSA387-12----------------------------------15CrMo※00Cr17Ni14Mo2是中国标准的牌号,它是等效采用美国标准316L,它们在化学成分和力学性能方面有一定的差别,特别是冶金性能不如316L稳定,我们曾经使用过,出厂的材料质量证书等各方面都是合格的,但是一经过等离子切割加工,经过了一次热的作用,再进行化学成分分析(分析时充分考虑了热影响区),结果化学成分分析的结果是碳元素含量大幅增加,达到0.1%左右,其他元素成分变化不大,力学性能也影响不大,再用进口的316L同种方法进行复验,化学成分稳定,力学性能也没有什么变化.这是我国钢铁生产落后的结果.如果使用的材料是机械加工的,不需要进行热加工,选用国产材料问题不大,如果是要进行焊接等方法加工的,对腐蚀要求较严的场合,建议选用进口的316L,这是我在实际工作中所遇到的.同时不锈钢的加工一定要与铁离子隔离,以免铁离子污染,焊缝打磨要用氧化铝砂轮.严格控制层间温度,以免在敏化温度区停留时间过长.※ASME现在只收了一个16MnR啊ASME规范采纳我国压力容器用钢板16MnR最近ASME锅炉及压力容器规范公布案例2506，正式采纳我国国家标准GB 6654-1996《压力容器用钢板》中的16MnR钢可用于制造ASME规范第VIII卷第1册的压力容器，这是我国现有156家ASME取证厂家期盼已久的一大喜讯。
