浅谈普铣加工正六边形的方法【摘要】：在普通铣床上加工斜面是铣工的基本操作技能之一，也是铣工实训教学中的重点和难点。
在铣床上加工一个斜面是很容易，但要加工一个正六边形确非易事。
加工正六边形除了要保证正六边形的尺寸精度和形状精度外，控制正六边形的角度及边长也是非常重要。
利用普通铣床加工正六边形，并要保证其角度及边长就更不容易了。
本人根据多年的教学生产实践，针对不同场合和要求，使用了四种不同加工方法，取得了良好的效果。
【关键词】：普通铣床正六边形万能角度尺万能分度头回转工作台随着科学技术的不断发展，对机械产品的质量和生产率提出了越来越高的要求。
采用机械加工工艺过程的自动化不仅能够提高产品的质量、提高生产效率、降低生产成本,还能够大大改善操作者的劳动强度。
目前在企业中机械设备正朝着大型化、自动化、高精度化方向发展,生产系统规模变得越来越大,设备的结构也变得越来越复杂,目前在大企业中，加工正六边形一般都是由成形机床加工或是数控机床进行加工，它能更好的保证六边形的各项尺寸和形状精度，能达到较高的精度要求。
而在小型企业中，往往是机床设备资金投入较少，缺少成型机床和高精加工设备，在此条件下，要想加工较高精度的正六边零件，往往是要利用精度低于数控机床的普通铣床，借助于辅助工具和工艺装夹来进行综合加工，通过工件定位和机床角度的调整，从而加工正六边形。
近些年，省级和市级的有关部门组织的专业技能操作竞赛中，已将普通铣床操作比赛项目的加工精度提高到了0.02mm，此加工精度已达到了数控机床加工的基本精度要求，由此可见，企业对技能人才的技能要求越来越高。
本人在教学中，认知学生的成长规律，教学内容符合学生学习递进要求，为了使学生全面系统的学习普通铣床斜面加工，同时也是普通铣床操作的基本技能之一，更是铣床操作实训教学中的重点和难点。
在教学中，本人认为正六边形是一个综合性要求较高的零件，因此，加工生产正六边形，加强学生普通铣床加工操作技能技巧的训练，是提高教学质量的重要手段。

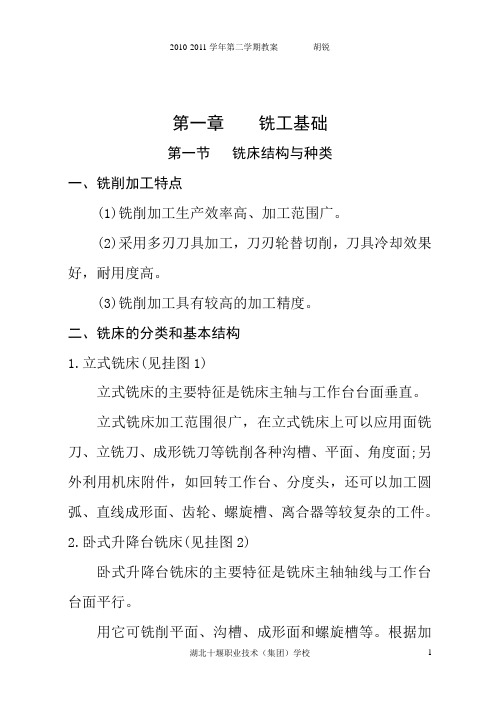

第一章铣工基础第一节铣床结构与种类一、铣削加工特点(1)铣削加工生产效率高、加工范围广。
(2)采用多刃刀具加工，刀刃轮替切削，刀具冷却效果好，耐用度高。
(3)铣削加工具有较高的加工精度。
二、铣床的分类和基本结构1.立式铣床(见挂图1)立式铣床的主要特征是铣床主轴与工作台台面垂直。
立式铣床加工范围很广，在立式铣床上可以应用面铣刀、立铣刀、成形铣刀等铣削各种沟槽、平面、角度面;另外利用机床附件，如回转工作台、分度头，还可以加工圆弧、直线成形面、齿轮、螺旋槽、离合器等较复杂的工件。
2.卧式升降台铣床(见挂图2)卧式升降台铣床的主要特征是铣床主轴轴线与工作台台面平行。
用它可铣削平面、沟槽、成形面和螺旋槽等。
根据加工范围和结构，卧式升降台铣床又可分为卧式升降台铣床、万能升降台铣床、万能回转头铣床、万能摇臂铣床、卧式回转头铣床、广用万能铣床、卧式滑枕升降台铣床等。
其中，万能升降台铣床工作台纵向与横向之间有一回转盘并刻有度数，可把工作台在水平面内扳转±45°的角度，以便应用圆盘铣刀加工螺旋槽等工件。
同时，这种铣床还带有较多的附件，因而比其他卧式铣床应用范围广。
第二章铣削加工基础第一节铣削的基本操作和铣削方法一、铣削方法1.圆周铣圆周铣(简称周铣)是用分布在铣刀圆周面上的刀刃来铣削并形成已加工表面的一种铣削方法。
周铣时，铣刀的回转轴线与工件被加工表面相平行。
2.端铣端铣是用分布在铣刀端面上的齿刃铣削并形成已加工表面的铣削方法。
端铣时，铣刀的回转轴线与工件被加工表面相垂直。
3.混合铣削混合铣削(简称混合铣)是指在铣削时铣刀的圆周刃与端面刃同时参与切削的铣削方法。
混合铣时，工件上会同时形成两个或两个以上的已加工表面。
思考提问题：周铣与端铣有什么区别？一、切削液的作用切削液的作用主要有冷却作用、润滑作用、防锈作用和清洗作用。
三、切削液的选用切削液的选用，主要根据工件材料、刀具材料和加工性质来确定。
教研组：机电体育组任课教师：***授课班级：技工70班保山中专技工学校说明：本教案编写参考蒋增福主编《铣工工艺与技能训练》，高等教育出版社学时分配表绪论1、教学目标：（1）认识铣床（2）知道铣床是干什么用的（3）明白学完本课程应达到的要求。
2、重点难点：学完本课程应达到的要求3、教学方法：示范，讲授。
4、教学时数：2课时5、教学过程如下：一、课程的性质本课程是一门传授铣工工艺相关理论知识的专业课。
主要内容有：铣削的基本知识，铣削平面，铣削阶台和沟槽，分度头与分度方法，铣削成形面，孔加工，铣削花键、牙嵌式离合器、圆柱螺旋槽和凸轮，铣削齿轮齿条，铣床和考证综合训练等。
二、课程的任务本课程和任务是使学生获得中级铣工应具备的专业理论知识。
三、学法四、铣床的种类：卧式铣床、立式铣床、万能工具铣床、龙门铣床、数控铣床五、课程的要求通过本课程的学习，应该：（1）掌握常用铣床（以X 6132型卧式万能升降台铣床为代表）的主要结构、传动系统、操作使用、日常调整和维护保养方法。
（2）能合理选择和正确使用夹具、刀具和量具，掌握其使用方法和维护保养方法。
（3）能熟练掌握铣削过程中的有关计算方法，并能查阅有关技术手册和资料。
（4）能合理选择铣削用量和切削液。
（5）能合理选择工件的定位基准，掌握工件定位、夹紧的基本原理和方法。
（6）能制定中等复杂程度零件的铣削工艺，能吸收和应用较先进的工艺和技术。
（7）熟悉安全、文明生产的有关知识，养成安全、文明生产习惯。
六、安全要求及保障措施（1课时，实训方式：在铣床跟前观摩授课）1、进入工场地必须穿戴工作服,操作时不准戴手套，女同学必须戴上工作帽。
2、开车前，检查机床手柄位置及刀具装夹是否牢固可靠，刀具运动方向与工作台进给方向是否正确。
3、将各注油孔注油，空转试车(冬季必须先开慢车)2分钟以上，查看油窗等各部位，并听声音是否正常．4、切削时先开车，如中途停车应先停止进给，后退刀再停车．5、集中精力，坚守岗位，离开时必须停车，机床不许超负荷工作．6、工作台上不准堆积过多的铁屑，工作台及道轨面上禁止摆放工具或其他物件，工具应放在指定位置。
简单分度和铣多面体的方法一、导入相关知识：简单分度和铣多面体的方法二、知识目标1、了解并掌握简单分度法的方法；2、铣多面体零件，符合图纸要求；3、能分析铣削中出现的质量问题。
三、教学重点难点简单分度和铣多面体的方法四、简单分度法概述〔导入语〕：简单分度法有称单式分度法，是最常用的分度法。
简单分度时，应先将分度盘紧固，转动分度手柄，使蜗杆带动蜗轮旋转，从而带动主轴和工件转过一定的转数。
五、简单分度法的根本操作1、分度原理转动分度手柄４０r，分度头主轴转过１r，即传动比为４０：１，“４０〞叫做分度头的定数。
各种常用的分度头〔ＦＫ型数控分度头除外〕都采用这个定数。
定数也就是分度头内蜗杆蜗轮副的传动比。
例如，要分度头主轴转过1/2r即把圆周2等份，分度手柄需转过2021如果分度头主轴转过1/5r即把圆周5等份，分度手柄需转过8r。
由此可知，分度手柄的转数与工件等份数的关系如下：40：1=n:1/即n=40/式中n-分度头手柄转数，40=分度头的定数；-工件等份数〔齿数或边数〕上式为简单分度的计算公式，当计算得到转数n不是整数而是-工件等份数〔齿数或边数〕上式为简单分度的计算公式，当计算得到转数n不是整数而是-工件等份数〔齿数或边数〕分母同时增大该整数倍，利用分度叉实现非整数局部的分度。
2、万能分度头简单分度法的操作（1）分析图纸（2）分析分度数1〕直齿轮齿数为38，即等分数为38，圆周等分。
2〕查分度盘的孔圈数规格，有38孔的孔圈，即可进行简单分度〔3〕安装分度头1〕选择万能分度头型号。
根据工件直径选用F1125型分度头。
2〕安装分度头。
擦净分度头底面和定位键的侧面，将分度头安装在工作台中间的T形槽内，用M16的T形螺栓压紧分度头。
在压紧过程中，注意使分度头向操作者一边拉紧，以使底面定位键侧面与T形槽定位直槽一侧紧贴，以保证分度头主轴与工作台纵向平行3〕计算分度手柄转数n按简单分度法计算公式和等分数＝38，本例分度头手柄转数为N=40/=40/38=1 2/38〔4〕调整分度装置1〕选装分度盘。
