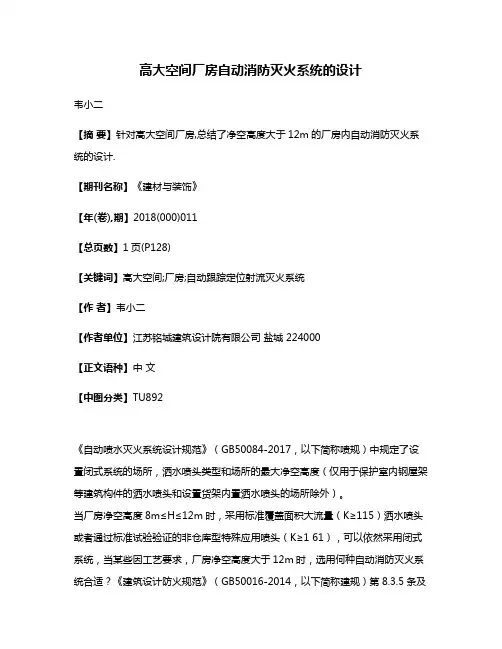

高大空间厂房自动消防灭火系统的设计韦小二【摘要】针对高大空间厂房,总结了净空高度大于12m的厂房内自动消防灭火系统的设计.【期刊名称】《建材与装饰》【年(卷),期】2018(000)011【总页数】1页(P128)【关键词】高大空间;厂房;自动跟踪定位射流灭火系统【作者】韦小二【作者单位】江苏铭城建筑设计院有限公司盐城 224000【正文语种】中文【中图分类】TU892《自动喷水灭火系统设计规范》（GB50084-2017，以下简称喷规）中规定了设置闭式系统的场所，洒水喷头类型和场所的最大净空高度（仅用于保护室内钢屋架等建筑构件的洒水喷头和设置货架内置洒水喷头的场所除外）。
当厂房净空高度8m≤H≤12m时，采用标准覆盖面积大流量（K≥115）洒水喷头或者通过标准试验验证的非仓库型特殊应用喷头（K≥1 61），可以依然采用闭式系统，当某些因工艺要求，厂房净空高度大于12m时，选用何种自动消防灭火系统合适？《建筑设计防火规范》（GB50016-2014，以下简称建规）第8.3.5条及条文说明中明确了可以采用自动跟踪定位射流灭火系统进行保护。
自动跟踪定位射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统，灭火装置分为自动跟踪定位消防炮灭火装置和自动跟踪定位射流灭火装置，按射流方式可分为喷射型自动射流灭火装置、喷洒型自动射流灭火装置，适用于扑灭大空间场所的A类火灾。
图1为喷洒型与喷射型自动射流灭火装置喷水示意图。
图1从上面的喷水示意图可以看出，喷洒型喷水范围为一个圆形面，水滴为离心抛射后垂直均匀地洒落，喷射型的喷水范围一个是扇形面，喷水范围较少，喷水水量较集中，故而在《大空间智能型主动喷水灭火系统技术规程》中规定，火灾危险等级为中危险级或轻危险级的场所可采用配置各种类型大空间灭火装置的系统（喷洒型及喷射型），而严重危险级的场所则宜采用配置大空间智能灭火装置的系统（喷洒型）。

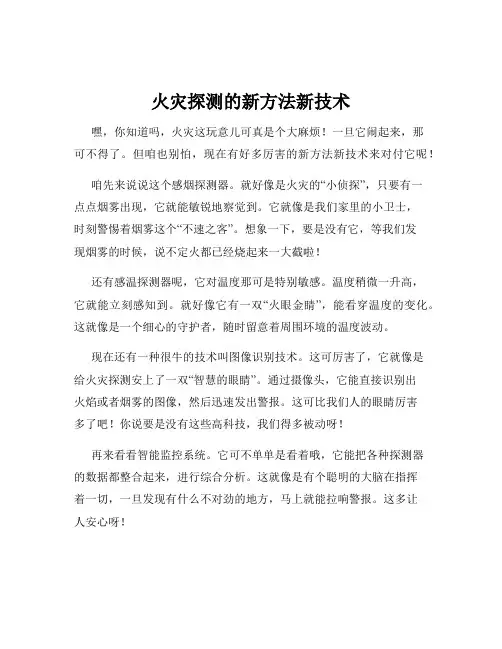

火灾探测的新方法新技术嘿，你知道吗，火灾这玩意儿可真是个大麻烦！一旦它闹起来，那可不得了。
但咱也别怕，现在有好多厉害的新方法新技术来对付它呢！咱先来说说这个感烟探测器。
就好像是火灾的“小侦探”，只要有一点点烟雾出现，它就能敏锐地察觉到。
它就像是我们家里的小卫士，时刻警惕着烟雾这个“不速之客”。
想象一下，要是没有它，等我们发现烟雾的时候，说不定火都已经烧起来一大截啦！还有感温探测器呢，它对温度那可是特别敏感。
温度稍微一升高，它就能立刻感知到。
就好像它有一双“火眼金睛”，能看穿温度的变化。
这就像是一个细心的守护者，随时留意着周围环境的温度波动。
现在还有一种很牛的技术叫图像识别技术。
这可厉害了，它就像是给火灾探测安上了一双“智慧的眼睛”。
通过摄像头，它能直接识别出火焰或者烟雾的图像，然后迅速发出警报。
这可比我们人的眼睛厉害多了吧！你说要是没有这些高科技，我们得多被动呀！再来看看智能监控系统。
它可不单单是看着哦，它能把各种探测器的数据都整合起来，进行综合分析。
这就像是有个聪明的大脑在指挥着一切，一旦发现有什么不对劲的地方，马上就能拉响警报。
这多让人安心呀！而且啊，现在的火灾探测系统还能和我们的手机连接起来呢！这意味着什么？意味着我们不管在哪里，都能第一时间知道家里或者其他地方有没有发生火灾的危险。
这多方便，多让人放心呀！你想想看，要是在以前，没有这些先进的技术，那火灾发生了，我们可能要过很久才会发现。
等发现的时候，可能一切都已经晚了。
但是现在有了这些新方法新技术，我们就能在火灾刚刚有点苗头的时候就把它扼杀在摇篮里。
这不是很好吗？火灾探测的新方法新技术真的给我们的生活带来了很大的保障。
它们就像是一道道坚固的防线，守护着我们的生命和财产安全。
我们可不能小看它们呀，要好好利用这些技术，让我们的生活更加安全、更加美好。
所以呀，我们真应该为这些新方法新技术点赞，它们可真是我们的大救星呢！难道不是吗？。
大空间几种火灾探测方法的比较分析摘要：高大空间建筑的防火设计非常困难，通常都需要进行消防性能化设计评估，针对大空间建筑的特点，介绍几种火灾探测技术及灭火方式，并对他们进行比较分析。
关键词：大空间、空气采样探测器、自动寻的探测器、图像型探测器、红外光束探测器1引言：火灾的发展分为初期、发展期、全面燃烧期及熄灭期，火灾防护的目的就是在初期发现火及初期灭火以确保人员的生命及财产安全不受威胁，环境不受污染。
国民经济的快速发展，高大空间建筑如大型车站、车库、歌剧院、展览中心越来越多，常规的火灾探测报警系统不能满足这类场所的火灾探测需要，因为根据国家消防规范的规定，点型感温探测器只适合8米以下的高度，点型感烟探测器只适合12米以下的高度，点型火焰探测器可以适合20米以下的高度，但是火焰探测器只适合于没有阴燃火且火灾时有强烈的火焰辐射的场所，所以应用局限性很大。
目前适用于此类场所的探测报警装置包括空气采样火灾探测器、自动寻的火灾探测器、图像型火灾探测器及线型光束感烟火灾探测器等，下面分别介绍这几种探测报警装置的特点及应用情况。
2各种探测器的介绍及特点分析2.1 空气采样火灾探测器空气采样火灾探测器又名极早期火灾探测器报警系统，分为单管型、双管型、四管型（多管型），由采样主机及采样管组成，它通过采集防护区内的空气样品进行分析，从而计算出是否发生火灾，其报警时间要比传统的火灾探测系统有很大的提早，在火灾初期消除火灾隐患，使火灾的损失降到最小。
但是由于空气采样系统的安装要受到采样管安装位置的限制，且必需要有两个采样点设置在16米以下，所以目前国内大空间使用不是很普遍，较多应用于机房等火灾危险性较高的场所。
此系统可独立系统使用。
提供此类探测器的厂商有英国Protec公司的IFD探测器、澳大利亚Vision Fire & Security 公司的VESDA探测器及艾利克斯ICAM探测器等。
2.2 自动寻的火灾探测器自动寻的探测器通常作为消防炮的前端探测设备，而不单独使用。
高大空间火灾探测技术展望范文1. 引言随着现代社会的发展和人们物质生活的提高，高大空间的建筑日益增多，如高楼大厦、高层住宅等。
然而，由于这些建筑物的高度和特殊结构，一旦发生火灾事故，火势蔓延迅速，灭火救援难度大，对人民群众的生命财产安全构成了严重威胁。
因此，如何及早发现火灾并迅速抢救成为了当务之急。
本文将探讨高大空间火灾探测技术的展望，希望能够为相关的研究和技术发展提供一些参考和指引。
2. 高大空间火灾特点高大空间建筑火灾的特点主要有以下几方面：2.1 空间复杂性高大空间的建筑物多层次、多功能区，内部空间结构复杂，存在各种各样的障碍物。
这为火灾的蔓延提供了条件，使得火势很容易扩散和迅速升级。
2.2 通风条件特殊高大空间的建筑物通常具有良好的通风条件，空气对流速度大，这样一来如果发生火灾，火焰会迅速吞噬大量的氧气，迅速升高火势。
2.3 监测困难由于高大空间建筑的空间复杂性和高度限制，从而使得灭火监测人员难以发现火灾的发生，从而造成了火灾扑灭的困难。
3. 火灾探测技术的发展现状目前，针对高大空间火灾的探测技术主要有以下几种：3.1 温度感应技术温度感应技术是最常见的火灾探测技术之一。
通过安装温度感应器，当监测区域温度超过设定的阈值时，感应器会发出火灾报警信号。
然而，由于高大空间的建筑物空间复杂且通风条件特殊，传统的温度感应技术在监测速度和准确性上存在一定的局限性。
3.2 烟雾探测技术烟雾探测技术是一种比较常用的火灾探测技术。
通过安装烟雾感应器，当监测区域内有烟雾产生时，感应器会发出火灾报警信号。
然而，由于高大空间的建筑物通风条件特殊，烟雾很容易扩散和稀释，从而造成烟雾探测的误报率较高。
3.3 气体传感器技术气体传感器技术是近年来逐渐发展起来的一种火灾探测技术。
通过安装气体传感器，可以监测到火灾产生的特定气体，如一氧化碳、二氧化碳等。
然而，由于高大空间的建筑物的空间复杂性，单一的气体传感器无法满足对整个区域的监测要求。
高大空间火灾探测及灭火新技术随着现代工业的迅速发展，高大空间中的火灾问题日益突出。
传统的火灾探测和灭火技术往往在高大空间中无法有效应对，因此急需开发和研究适用于高大空间的火灾探测和灭火新技术。
本文将介绍一些近年来涌现的高大空间火灾探测和灭火新技术。
一、高大空间火灾探测新技术1. 高感度烟雾探测器传统的烟雾探测器常常受到高大空间中强风的干扰，无法准确探测火灾。
近年来，研究人员开发了一种高感度烟雾探测器，该探测器采用先进的光电技术，能够在强风环境下准确探测微小的烟雾颗粒，早期预警火灾。
2. 红外热像仪红外热像仪利用物体的红外辐射来探测其温度和形态，可以在高大空间中实时监测火灾的温度和热辐射。
同时，红外热像仪还可以实时传输图像，提供准确的火灾信息。
3. 激光雷达扫描仪激光雷达扫描仪可以扫描整个空间，并实时生成三维空间模型。
研究人员将激光雷达扫描仪应用于火灾探测中，可以实时监测空间中热源和烟雾的位置和扩散情况。
同时，激光雷达扫描仪还可以通过高分辨率的图像识别可能的火灾隐患。
二、高大空间火灾灭火新技术1. 无人机灭火技术无人机灭火技术是近年来发展迅速的一项技术。
通过搭载喷射器和烟雾喷洒系统的无人机，可以有效地在高大空间中进行灭火。
无人机可以迅速到达火灾现场，并通过喷射雾化的灭火剂进行灭火，大大提高了灭火效率。
2. 空气动力灭火技术空气动力灭火技术是一种新型的灭火技术，利用空气动力学原理进行灭火。
该技术通过高速输送的气流将火焰和烟雾吹散，有效降低火势，并减少烟雾对人体的危害。
3. 气体灭火技术高大空间中常常存在着大量可燃气体，因此传统的水雾灭火技术往往难以应对。
气体灭火技术是一种利用特定气体的灭火技术，通过将灭火剂释放到火灾现场，消耗燃烧所需的氧气，达到灭火的目的。
总结：随着科技的进步，越来越多的高大空间火灾探测和灭火新技术被研发和应用。
这些新技术有效解决了传统火灾探测和灭火技术在高大空间中的局限性，提高了火灾的预警和灭火效率。
2024年高大空间火灾探测技术展望引言：火灾是一种极其危险和破坏性的事件，不仅威胁人们的生命安全，还带来巨大的财产损失和环境污染。
在高大空间，如太空站、卫星和飞船等，火灾更是一项严重的潜在威胁。
因此，火灾探测技术在高大空间中的发展具有重要意义。
本文将展望____年高大空间火灾探测技术的发展趋势，并介绍一些可能的创新和改进。
一、人工智能与机器学习在火灾探测中的应用人工智能和机器学习技术已经在各个领域取得了重要的突破，在火灾探测中也有广阔的应用前景。
____年，我们可以预见，人工智能和机器学习将在高大空间火灾探测中发挥越来越重要的作用。
通过对大量的火灾数据进行分析，人工智能系统可以学习到火灾的特征和模式，从而提高对火灾的准确性。
同时，人工智能和机器学习也可以实现对火灾的实时监测和预测，以便及时采取相应的措施。
二、红外摄像技术的改进红外摄像技术是一种常用的火灾探测技术，可以通过测量物体表面的热量来检测火源。
然而，现有的红外摄像技术在高大空间应用中存在一些局限性，如分辨率不高、检测距离有限等。
____年，我们可以预计红外摄像技术将得到进一步的改进和突破。
新一代的红外摄像设备将具备更高的分辨率和更远的检测距离，能够更准确地探测火源，提高火灾的预警和处理能力。
三、新型传感器技术的应用传感器技术是火灾探测的关键技术之一，可以通过感知环境中的各种参数来监测火灾的发生。
____年，我们可以预期，新型传感器技术将广泛应用于高大空间火灾探测中。
这些新型传感器具有更高的敏感度和更广泛的测量范围，可以检测各种火灾相关的参数，如温度、气体浓度、烟雾等。
同时，这些传感器还能和其他设备进行无线通信，实现火灾信息的及时传输和处理。
四、无人机技术的发展无人机技术是一项快速发展的新兴技术，已经在火灾探测和应急救援中得到了广泛的应用。
____年，我们可以预料，无人机技术将进一步发展，并在高大空间火灾探测中发挥重要作用。
通过配备火灾探测设备和传感器，无人机可以高效地巡查和监测高大空间中的火灾情况。
厂房高大空间场所自动喷水灭火系统设计分析摘要：为切实提升当前厂房高大空间的安全性，满足当前企业厂房建设需求，最大限度的提升厂房使用期间的消防安全水平，帮助企业规避消防安全风险，促进企业的健康平稳发展。
本文将对厂房高大空间场所自动喷水灭火系统设计进行分析，以供参考与借鉴。
关键词：高大空间；自动喷水灭火系统；系统设计；喷头引言：随着经济的发展与社会的进步，各企业的经济发展水平也随之得到了全面的提升，其厂房建筑规模也在不断的扩大，但是随之而来的消防安全问题，却严重的影响着当前企业的发展质量。
因此，为切实保证企业发展安全，在对企业厂房进行建设过程中，需对其自动喷水灭火系统进行全面的设计，使其可以有效的对厂房中的火源以及异常温度等危险情况进行处理，最大限度的保障当前企业的生产经营安全，促及企业的健康安全发展。
一、喷头甄选笔者曾于2020年9月至2021年11月参与华测导航新建厂房建设项目，笔者在该项目中担任消防及通风工程安装项目负责人，本次工程规模：占地面积31219平方米，总建筑面积为80068.21平方米。
其中<<华测导航厂房建设项目消防及通风工程>>安装项目主要涵盖自动火灾报警系统、自动喷水灭火系统、消防栓系统、防排烟系统以及防火卷帘门系统等诸多项目。
同年7月至次年11月任优刻得数据中心新建厂房项目的消防承包工程负责人，工程规模：占地面积27997平方米，总建筑面积为54380.2平方米。
对工程中的一系列消防系统以及设备的安装与调试工作进行负责。
后于2022年2月至2022年3月担任华测导航新建厂房项目消防改造工程项目负责人，对其自动火灾报警系统、自动喷水灭火系统、消火栓系统、防排烟系统、气体灭火系统等消防设施进行改造。
为切实提升做好厂房高大空间场所自动喷水灭火系统设计工作，笔者将以自身的工作经历为例，对实际的系统设计进行详实的分析，以期对有关人员提供参考与建议[1]。
根据行业标准及国家规定，在选择厂房高大空间场所的自动喷水灭火系统喷头时，应根据设计参数要求，确保喷头的流量系数k≥115，或者k = 161，以确保覆盖面积足够大，流量系数K≥115，流量系数K=161，以及其他特殊应用喷头，以确保喷头的有效性和可靠性，从而达到最佳的灭火效果。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.高大空间火灾探测及灭火新技术正式版
高大空间火灾探测及灭火新技术正式
版
下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成
的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度
与方案所计划的时间吻合。
文档可以直接使用，也可根据实际需要修订后使用。
随着社会经济的迅速发展, 高大空间建筑物比比皆是。
但近几年来高大空间建筑连续发生数起群死群伤的特大火灾事故, 消防设计满足不了高大空间建筑要求。
尤其是目前众多的大型影剧院、会议展览中心、体育馆、仓库、纺织行业等, 其建筑结构特殊、防火分区过大, 设施复杂, 火灾隐患颇多。
一旦发生火灾不能及早发现和有效扑救灭火, 这不仅给消防救援带来巨大的压力和困难, 同时也将造成巨大的经济损失和社会影响, 甚至还会造成人员伤亡。
因此, 完善高大空间建筑物的消防
设施, 合理设计这些高大空间的火灾自动报警系统及灭火系统是十分必要的, 而且刻不容缓。
1、新型火灾探测及灭火技术在高大空间的应用
中国科技大学火灾科学国家重点实验室的研究人员一直致力于大空间火灾探测这一领域的跟踪研究,利用图像型遥感探测技术较好的解决了大空间场所消防探测及灭火这一世界难题。
实现了大空间建筑早期火灾的探测和三维空间定位。
LA 100 型大空间火灾安全监控系统由前端探测部分、主机控制部分和联动部分三个部分组成。
前端探测部分包括双波段图象火灾探测器、光截面图像感烟探测器、激光图像
早期火灾探测报警器(吸气式) , 由它们进行火灾探测, 并将采集到的现场图像信号送回系统主机。
双波段图象火灾探测器属于感火焰型火灾探测器件, 具有同时获取现场的火灾信息和图像信息的功能。
光截面图像感烟探测器属于感烟型火灾探测器件, 它可对被保护空间实施任意曲面式覆盖, 具有分辨发射光源和其它干扰光源的功能。
双波段图像火灾探测技术
•采用CCD 作为探测系统的前端, 可实现防火、防盗和一般监控三位一体。
•采用防火并行处理器, 能对前端火灾信息进行并行处理。
•监控距离远(015～ 100 m ) , 保护
面积大, 适合大空间建筑的防火。
•具有防爆、防潮功能, 可适用于环境恶劣的工业场所。
•报警确认简单、迅速、直观。
•能自动实现火灾的空间定位, 通过联动控制系统实现火灾的定点扑救工作。
•能对监控现场进行实时录像, 保留现场第一手资料, 为事后分析、处理提供依据。
•具有联动控制功能, 能迅速联动声光报警、自动灭火、排烟、录像、报警电话等系统, 将火灾损失降低到最低限度。
光截面图像感烟探测技术
• 由多光束组成光截面, 对被保护空间实施任意曲面覆盖, 大大地提高了快速
响应区域的面积。
•对光截面中相邻光束的相关分析, 克服了单光束火灾报警由于系统偶然因素而引起的误报。
•能自动检测和跟踪由灰尘积累而引起的工作状态的漂移, 当这种漂移超出给定范围时, 自动发出故障信号, 同时能跟踪环境变化,自动调节探测器的工作参数, 因此可大大降低由灰尘积累和环境变化所造成的误报和漏报。
•面成像自动跟踪定点监测, 可以避免由于安装移动而造成的误报问题。
面成像的使用, 使得光截面图像感烟在空间具有分辨发射光源和干扰光源的能力,提高了系统抗干扰性能, 扩大了系统的应用范围。
•能够进行发射器分层安装, 实现多个发射器对一个接收器, 从而覆盖保护区域, 提高报警的响应速度, 降低报警时间。
激光图像早期火灾探测技术
这一探测技术是通过在激光图像场上建立处理算法对火灾烟雾进行识别。
结合CCD 成像系统, 将对火灾烟雾感知的信号从简单的一维强度量, 发展为“面”对“面”的多维信息, 从而丰富了获取到并可处理的信息, 通过设计和构建烟雾粒子动态成像系统, 借助图像处理技术获取烟雾粒子的几何特性参数, 提出了火灾烟雾与粉尘等较大尺寸颗粒的识别算法。
•采用智能微处理器进行激光图像处理, 探测准确率高、灵敏度高;
•主动采样保护区域的空气样本, 提高了火灾响应速度;
•采用激光探测图像处理, 降低了暗室结构的复杂性;
•探测报警器不需过滤装置, 设备维护和使用方便;
•探测器的报警阈值可进行现场设置, 也可进行远程设置;
•报警时, 报警信息通过L ED 指示, 也可通过串口(RS485) 输出;
•通过探测报警器串行口可级联(RS- 485) 多达32 台设备;
•液晶界面显示, 图文菜单, 操作简便, 直观;
•通过接收器的图像信号, 对不同散射
角范围内的散射信号同时进行接收和处理。
智能远控消防炮
在常见的大空间灭火设计中, 普遍采用雨淋系统对保护区域进行保护, 但笔者调研发现: 雨淋系统安装的管道多而复杂, 给施工安装带来很大的难度, 雨淋系统的布管影响了整个建筑物的美现, 另外雨淋系统工作时保护区域全面喷水, 从而造成了不必要的损失和浪费。
目前, 很多国家对展览厅、体育馆、大型剧院、仓库等大空间建筑物内的探测及灭火系统进行研究讨论, 认为采用与火灾探测器联动的智能远控消防炮是解决这一问题的较好方案。
在国家“九五”关于大空间建筑火灾消防
新技术科技攻关的成果基础上, 对远控消防炮进行了研究, 并与“大空间火灾安全监测与自动定位技术”相结合, 形成火灾探测与定点扑救相结合的主动式火灾防治系统。
双波段火灾探测器是实时地进行巡检, 一旦发现火情, 火灾探测器立即给信息处理主机发出报警信息。
经过系统确认之后, 消防水炮喷头带动火焰定位器进行水平方向和俯仰方向上火焰搜索定位。
对火灾进一步确认和火焰空间精确定位之后, 自动打开消防水泵和电磁阀, 并对着火点实施喷水灭火直至火焰熄灭、报警信号消除为止。
当设定范围内的所有火灾报警信号完全被消除之后, 系统自动恢复到初始设定状态, 火灾探测器继续进行巡检。
方案范本系列| Scheme Template 编号：SMP-WJ01-29
2、应用前景
大空间火灾探测及消防水炮灭火系统解决了高大空间场所、超出房间高度(大于8 米) 的火灾探测及灭火难题, 减少了高大空间火灾发生而造成的巨额损失。
目前大空间火灾探测及消防水炮灭火系统可用于房间高度大于8 米的场所, 如展览中心、体育馆、大型剧院、会议中心、机场、机库、大型物资仓库以及环境恶劣的工业场所等。
