关于TL494cn的智能充电器及电路各部分功能介绍

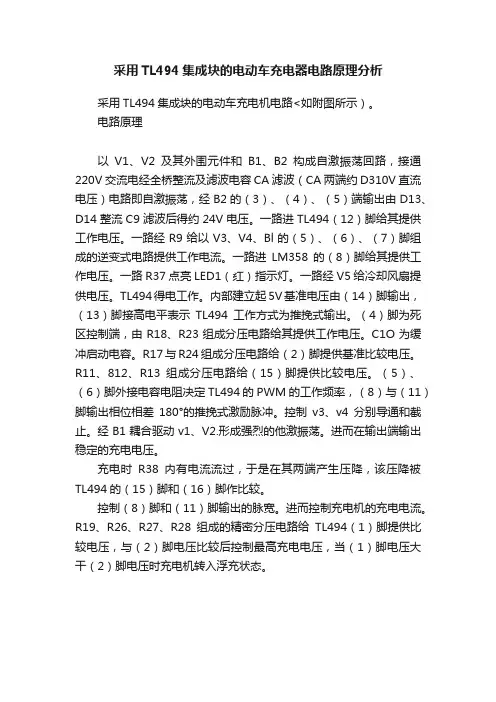

采用TL494集成块的电动车充电器电路原理分析采用TL494集成块的电动车充电机电路<如附图所示）。

电路原理以V1、V2及其外围元件和B1、B2构成自激振荡回路，接通220V交流电经全桥整流及滤波电容CA滤波（CA两端约D310V直流电压）电路即自激振荡，经B2的（3）、（4）、（5）端输出由D13、D14整流C9滤波后得约24V电压。

一路进TL494（12）脚给其提供工作电压。

一路经R9给以V3、V4、Bl的（5）、（6）、（7）脚组成的逆变式电路提供工作电流。

一路进LM358的（8）脚给其提供工作电压。

一路R37点亮LED1（红）指示灯。

一路经V5给冷却风扇提供电压。

TL494得电工作。

内部建立起5V基准电压由（14）脚输出，（13）脚接高电平表示TL494工作方式为推挽式输出。

（4）脚为死区控制端，由R18、R23组成分压电路给其提供工作电压。

C1O为缓冲启动电容。

R17与R24组成分压电路给（2）脚提供基准比较电压。

R11、812、R13组成分压电路给（15）脚提供比较电压。

（5）、（6）脚外接电容电阻决定TL494的PWM的工作频率，（8）与（11）脚输出相位相差180°的推挽式激励脉冲。

控制v3、v4分别导通和截止。

经B1耦合驱动v1、V2.形成强烈的他激振荡。

进而在输出端输出稳定的充电电压。

充电时R38内有电流流过，于是在其两端产生压降，该压降被TL494的（15）脚和（16）脚作比较。

控制（8）脚和（11）脚输出的脉宽。

进而控制充电机的充电电流。

R19、R26、R27、R28组成的精密分压电路给TL494（1）脚提供比较电压，与（2）脚电压比较后控制最高充电电压，当（1）脚电压大干（2）脚电压时充电机转入浮充状态。

检修时应自制一个串联了灯泡的保护插板。

直观地判断故障。

通电时灯泡闪一下熄灭（因为给c4充电会让灯泡闪一下）。

表示全桥正常，滤波正常。

常亮表示全桥有击穿的现象或Vl、V2击穿。

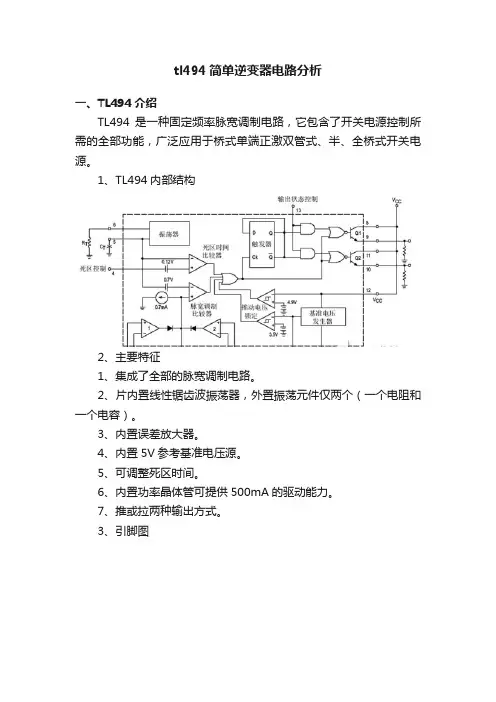

tl494简单逆变器电路分析一、TL494介绍TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

1、TL494内部结构2、主要特征1、集成了全部的脉宽调制电路。

2、片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

3、内置误差放大器。

4、内置5V参考基准电压源。

5、可调整死区时间。

6、内置功率晶体管可提供500mA的驱动能力。

7、推或拉两种输出方式。

3、引脚图二、经典tl494逆变应用1、应用一这个算是最简单的应用了：屏蔽了两个误差放大器的功能，但缓启动，死区功能还是保留的。

一般应用效率最高，非常稳定。

1：按手册要求两个误差放大器屏蔽的话要求误差放大器输入端正极要求接地（图中1脚和16脚通过1K的电阻接地了），误差放大器输入端负极要求接高电位（2脚和15脚是接入了14脚的5V基准端了）。

注意下TL494的14脚是个5V输出的精密稳压电源，好多应用都是从这个基准端取样的。

这样TL494的1脚2脚15脚16脚再加上3脚（3脚是两个误差放大器的输出汇总端，因为屏蔽了两个误差放大器就不去考虑3脚了）的功能就不去用它了。

2:TL494的4脚是死区控制端，电压输入0-4V的话可使占空比从最大到关闭是为止（45%-0%）.4脚直接接地的话占空比是最大了（不过放心厂家已经在集成电路内部做好了合适的死区电路，4脚就是直接接地也留有死区）。

在上图种就是利用4脚接入C1和R1的中间，电容正极接14脚的5V基准电位，通过R1给电容充电，这样开机后4脚开始是5V的电位到电容充满电后4脚变0V（真好完成占空比从0%到最大）整个缓启动的时间长短就C1和R1的时间常数决定（加大电阻或电容缓启动时间变长反之就短了）。

3:5脚6脚是决定振荡频率的，公式是F=1.1/（R*C）注意下整个频率算出来是单端应用的频率，如果推挽应用的话还要除以二。

这里一起把TL494单端应用和推挽应用的方式也讲下：TL494的13脚决定了工作方式，13脚接地的话是单端应用如果接14脚5V输出端就是推挽应用了。

tl494电路原理TL494电路原理TL494是一种常用的PWM控制器集成电路，广泛应用于开关电源、电机驱动、逆变器等领域。

它采用了双比较器、误差放大器、频率振荡器以及PWM控制逻辑电路等功能模块，能够实现高精度的脉宽调制控制。

一、双比较器TL494内部集成了两个比较器，分别用于比较误差放大器的输出电压与两个参考电压。

其中一个比较器用于产生PWM信号的占空比控制，另一个比较器则用于产生PWM信号的频率控制。

在PWM控制器工作过程中，误差放大器的输出电压与参考电压进行比较，根据比较结果控制PWM信号的占空比和频率，从而实现对输出电压的精确调节。

二、误差放大器误差放大器是TL494电路中的一个重要组成部分，用于将输出电压与参考电压进行比较，并产生一个误差电压。

误差放大器会不断调整PWM信号的占空比和频率，使得误差电压趋近于零，从而实现对输出电压的稳定控制。

三、频率振荡器频率振荡器是TL494电路中的另一个重要模块，用于产生PWM信号的频率。

频率振荡器内部采用了电流源、电容和电阻等元件，通过控制电流源的大小以及电容和电阻的数值，可以调节频率振荡器的工作频率。

频率振荡器的输出信号经过一个除频电路进行分频，然后与误差放大器的输出电压进行比较，从而实现对PWM信号的频率调节。

四、PWM控制逻辑电路PWM控制逻辑电路是TL494电路的核心部分，它通过将误差放大器的输出电压与两个参考电压进行比较，控制PWM信号的占空比和频率，从而实现对输出电压的精确调节。

PWM控制逻辑电路内部采用了多个比较器、锁存器和逻辑门等元件，通过这些元件的组合和控制，可以实现对PWM信号的精确调控，从而实现对输出电压的稳定控制。

总结TL494电路原理的核心是通过双比较器、误差放大器、频率振荡器以及PWM控制逻辑电路等功能模块的协同工作，实现对输出电压的精确调节。

在实际应用中，我们可以根据具体需求调整参考电压、控制电路参数以及外部元件的数值，从而实现对输出电压的稳定控制。

tl494电源工作原理TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。

它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。

本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。

一、工作原理TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。

1. 输入与输出TL494芯片的输入为交流电源，输出为稳定的直流电压。

输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。

2. 内部结构TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。

控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。

3. 工作过程TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。

在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。

二、内部结构图与外部电路1. 内部结构图TL494芯片的内部结构图如图1所示。

控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。

2. 外部电路TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。

输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。

三、应用与注意事项1. 应用TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。

它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。

2. 注意事项在使用TL494芯片时，需要注意以下几点：（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；（2）确保输入电源的稳定性，避免电压波动和干扰；（3）正确连接芯片的外部电路和组件，确保电路的正确匹配和稳定工作；（4）注意控制电路的电压和电流限制，避免过载和短路；（5）定期检查和控制电路的参数和性能，确保电源的正常工作。

TL494⼯作原理图解TL494⼯作原理图解（引脚功能_内部结构_参数及开关电源电路）⼀、TL494介绍TL494是⼀种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，⼴泛应⽤于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征：1．具有两个完整的脉宽调制控制电路，是PWM芯⽚。

2．两个误差放⼤器。

⼀个⽤于反馈控制，⼀个可以定义为过流保护等保护控制。

3．带5VDC基准电源。

4．死区时间可以调节。

5．输出级电流500mA。

6．输出控制可以⽤于推挽、半桥或单端控制。

7．具备⽋压封锁功能?主要特征具体分析：1．振荡器：提供开关电源必须的振荡控制信号，频率由外部RT、CT决定。

这两个元件接在对应端与地之间。

取值范围：RT：5-100k，CT：0.001-0.1uF。

形成的信号为锯齿波。

最⼤频率可以达到500kHz。

2．死区时间⽐较器：这⼀部分⽤于通过0-4VDC电压来调整占空⽐。

当4脚预加电压抬⾼时，与振荡锯齿波⽐较的结果，将使得D触发器CK端保持⾼电平的时间加宽。

该电平同时经过反相，使输出晶体管基极为低，锁死输出。

4脚电位越⾼，死区时间越宽，占空⽐越⼩。

由于预加了0.12VDC，所以，限制了死区时间最⼩不能⼩于4%，即单管⼯作时最⼤占空⽐96%，推挽输出时最⼤占空⽐为48%。

3．PWM⽐较器及其调节过程：由两个误差放⼤器输出及3脚（PWM ⽐较输⼊）控制。

当3端电压加到3.5VDC时，基本可以使占空⽐达到0，作⽤和4脚类似。

但此脚真正的作⽤是外接RC⽹络，⽤做误差放⼤器的相位补偿。

常规情况下，在误差放⼤器输出抬⾼时，增加死区时间，缩⼩占空⽐；反之，占空⽐增加。

作⽤过程和4脚的死区控制相同，从⽽实现反馈的PWM调节。

0.7VDC的电压垫⾼了锯齿波，使得PWM调节后的死区时间相对变窄。

如果把3脚⽐做4脚，则PWM⽐较器的作⽤波形和图4-9类似。

tl494开关电源工作原理【最新版】目录1.TL494 开关电源的工作原理概述2.TL494 开关电源的主要组成部分3.TL494 开关电源的工作过程4.TL494 开关电源的优点与应用领域正文一、TL494 开关电源的工作原理概述TL494 开关电源是一种高效、低噪音的开关型电源，其工作原理主要基于现代电力电子技术。

TL494 开关电源具有完善的保护功能，能够实现恒流、恒压输出，广泛应用于工业控制、通信设备、计算机及外围设备等领域。

二、TL494 开关电源的主要组成部分TL494 开关电源主要由四个部分组成，分别是：输入滤波器、开关振荡器、输出整流器及滤波器、保护电路。

1.输入滤波器：用于滤除输入电源中的高频干扰信号，保证开关电源稳定工作。

2.开关振荡器：是开关电源的核心部分，主要负责调整开关管的占空比，实现恒定输出电压。

3.输出整流器及滤波器：将开关电源产生的脉冲电压转换为恒定直流电压，并滤除其中的高频成分。

4.保护电路：具有过压、过流、短路等保护功能，确保开关电源安全可靠运行。

三、TL494 开关电源的工作过程TL494 开关电源的工作过程可以分为以下几个步骤：1.输入电压经过输入滤波器，滤除其中的高频干扰信号，得到干净的输入电压。

2.开关振荡器根据输入电压的大小，调整开关管的占空比，从而产生恒定频率的脉冲电压。

3.脉冲电压经过输出整流器及滤波器，得到恒定直流电压，并滤除其中的高频成分。

4.输出电压通过保护电路，实现对开关电源的安全保护。

四、TL494 开关电源的优点与应用领域TL494 开关电源具有以下优点：1.高效：开关电源的转换效率高达 80%-90%，大大提高了电能利用率。

2.低噪音：由于采用了先进的电力电子技术，开关电源的运行噪音较低。

3.恒定输出：能够实现恒定输出电压，保证负载设备稳定运行。

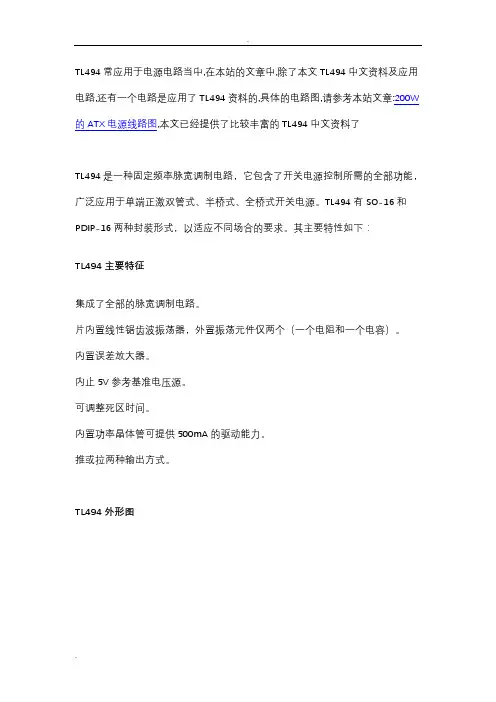

TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W 的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

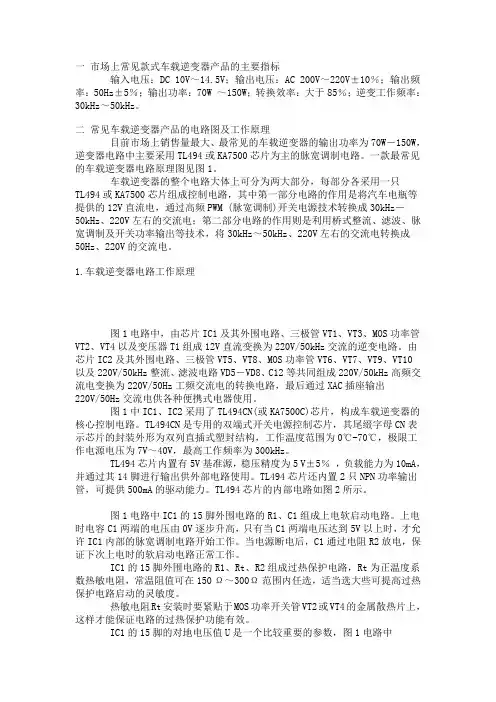

一市场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W ～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。

二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

一款最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

TL494电动车充电器原理与维修电动自行车充电器多采用开关电源，型号虽多，但电路结构大同小异，主要区别在于所选的脉宽调制（PWM）芯片不同如（UC3845、UC3842、SG3524、TL494）。

现以佳腾牌充电器为例，介绍其原理和故障检修方法。

一、电路原理根据实物测绘的佳腾牌充电器电路原理如图1所示。

整机可分为PWM产生和推动电路、功率开关变换电路、充电状态指示电路和交流输入电路四个部分。

图表11.PWM产生和推动电路PWM产生电路由IC1TL494和外围元件构成。

TL494是PWM开关电源集成电路。

引脚功能和内部框图如图2所示。

IC1的第5、6脚外接的C10、R19是定时元件，决定锯齿波振荡器的振荡频率，F=1.1/RC，按图中数值为50KHz。

第14脚是+5V基准电压输出端，除芯片内部使用外，还直接或分压后供第2、4、13脚和IC2使用。

第13脚为输出方式控制端，该脚接低电平时为单端输出方式，图中接第14脚+5V高电平，为双端输出方式。

第4脚为死区电压控制端，该脚电压决定死区时间。

电位升高，死区时间延长，输出脉宽变窄，当电压大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。

凡输出端采用全桥或半桥式的开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。

图中该脚电位由基准电压经R24和R20分压取得，实测电压为0.46V。

第1 、2脚和第16、15脚是IC1内部的两个电压比较器的正、反相输入端，分别用作充电电压取样和充电电流取样。

+44V 充电电压经R28、R27和R26分压反馈至第1脚。

C15是软启动电容。

第2脚电位由基准电压经R23和R3分压取得，实测为3.2V。

第1脚电压越高，输出脉宽越窄，充电电压越低；反之脉宽增宽，充电电压升高。

从而实现+44V充电电压的目的。

Ra是充电电压调试电阻，Ra和R26并联值越小，充电电压越高。

R29是脚充电电流取样电阻，由该电阻上取得的电压变化，经R13送入IC1的第15脚。

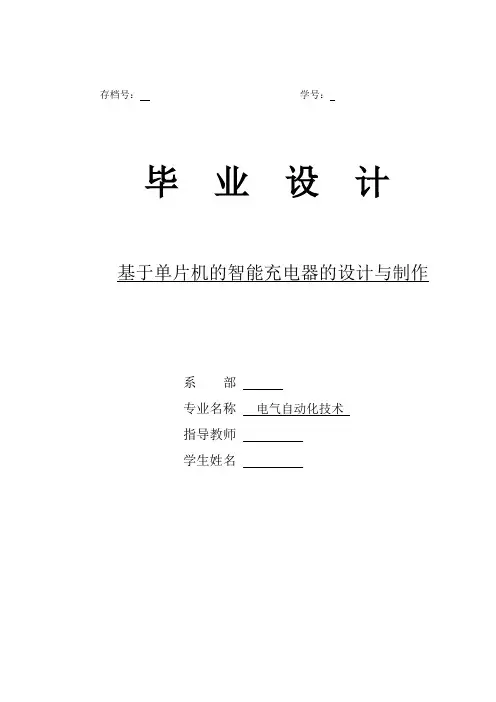

存档号：学号：毕业设计基于单片机的智能充电器的设计与制作系部专业名称电气自动化技术指导教师学生姓名石家庄铁路职业技术学院信息工程系2010级毕业设计（论文）总任务书自动化教研室2012年11月1日石家庄铁路职业技术学院信息工程系2009级毕业设计（论文）分任务书（硬件部分）自动化教研室2012年11月1日摘要本论文利用单片机设计了智能充电系统系统，实现了充电智能化功能。

系统由充电电路、控制电路，采样电路、显示电路、按键电路等五部分电路组成。

利用单片机INT0/INT1中断实现了矩阵按键的扫描和A/D信号数据的处理，并且采用12864液晶显示。

关键词：智能充电；液晶显示；AD转换2009级毕业设计（论文）分任务书（硬件部分）........................ I I 前言 (5)第1章总体设计 (6)1.1总体框图 (6)1.2软、硬件功能划分 (6)第2章系统硬件电路设计 (8)2.1STC12C5A60S2单片机引脚介绍 (8)2.2充电电路的设计 (10)2.3取样电路 (17)2.4显示电路 (17)2.5按键电路 (18)第3章元件清单 (19)第4章系统调试 (20)4.1充电电路调试 (20)4.2控制与显示的调试 (20)第5章毕业设计总结 (21)致谢 (22)参考文献 (23)附录 (24).................................................... 错误!未定义书签。

前言近年来，随着电子产品的广泛应用，可充电电池在人们生活中应用日益广泛。

当前，市面上有着各种各样的可充电电池，电池就离不开充电器，电池种类越来越多，充电器也越来越多，因此，未来充电器的发展方向，能兼容多种电池，并且可调节快慢充，有电压，电流，时间显示功能，缩短充电时间，提高充电效率。

可通过数字化控制去调节充电电压，并且可根据电池电量自动调节充电电流，保护电池。

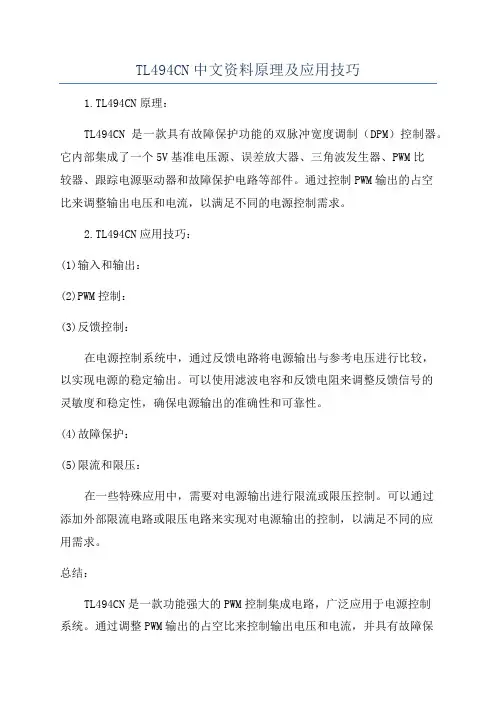

TL494CN中文资料原理及应用技巧
1.TL494CN原理：
TL494CN是一款具有故障保护功能的双脉冲宽度调制（DPM）控制器。

它内部集成了一个5V基准电压源、误差放大器、三角波发生器、PWM比
较器、跟踪电源驱动器和故障保护电路等部件。

通过控制PWM输出的占空
比来调整输出电压和电流，以满足不同的电源控制需求。

2.TL494CN应用技巧：
(1)输入和输出：
(2)PWM控制：
(3)反馈控制：
在电源控制系统中，通过反馈电路将电源输出与参考电压进行比较，
以实现电源的稳定输出。

可以使用滤波电容和反馈电阻来调整反馈信号的
灵敏度和稳定性，确保电源输出的准确性和可靠性。

(4)故障保护：
(5)限流和限压：
在一些特殊应用中，需要对电源输出进行限流或限压控制。

可以通过
添加外部限流电路或限压电路来实现对电源输出的控制，以满足不同的应
用需求。

总结：
TL494CN是一款功能强大的PWM控制集成电路，广泛应用于电源控制
系统。

通过调整PWM输出的占空比来控制输出电压和电流，并具有故障保
护等多种功能。

在使用TL494CN进行设计时，需要进行输入和输出的合理选取、PWM控制的调节、反馈控制的实现以及故障保护和限流、限压功能的添加。

通过合理地应用TL494CN，可以实现高效、稳定和安全的电源控制系统。

电子制作版电子报/2003年/06月/01日/第010版/一款智能充电器电路剖析四川唐洪云本智能充电器由模拟和CPU控制两块电路板组成,用一条八位排线插接连通。

根据实物绘制的详细电路图如图1所示。

因实物上有的集成电路标识已被抹去,经仔细分析外围电路后方才知其真面目,经代换验证确认无疑后已标于图中。

现介绍给中小电子产品开发人员参考。

恒流源电路由U_2(TL494)及外围元件组成。

T L494内部框图见图2,它由三角波振荡器OSC、2个比较器CMP_1和CM P_2、2个误差放大器A_1和A_2、5V基准稳压源等部分构成。

A_2用作电压检测的反馈放大器,A_1用作电流检测的反馈放大器,A_1、A_2的输出信号均作用于CM P_2以调整输出信号的脉宽,从而实现恒流,即使输入电压在12~24V之间变化,充电电池从1~8节变化,其恒流性能仍能保持不变。

输入电压12~24V由(12)脚输入, (14)脚输出稳定的5V电压,除用作两个误差放大器的基准外,并作整机的供电电源。

、脚外接的RC元件为OSC定时元件。

(13)脚接地。

!、(11)脚并联输出,输出的PWM波受误差放大器A_1、A_2的控制,其占空比大小控制了功率开关管T_1导通时间长短。

在T_1截止期间,电感L因有储能可继续向电池提供充电电流,D_2是续流二极管,这样可使电池的充电电流稳定而不间断。

R_3和R_4为电压取样电阻,在充电过程中,电池电压升高,会使充电电流减小,但由于R_3和R_4分压后的取样电压也升高,此电压经误差放大器A_1放大后,由比较器CMP_2控制输出的PWM波占空比变大,使T_1导通时间增长,从而维持了充电电流的恒定。

R_(13)为电流误差放大取样电阻,当输入电压降低或电池电压上升时,流经R_(13)的电流将减小,R_(13)上的压降也减小,此压降经误差放大器A_2放大后作用于比较器CMP_ 2,使输出PWM波占空比增加,T_1导通时间增长,从而维持充电电流的恒定。

tl494电瓶车充电器电路原理-回复TL494是一款常用的开关稳压器芯片，广泛应用于电源控制电路中。

在电瓶车充电器电路中，TL494起到了控制电源输出和保护电池的重要作用。

本文将分为以下几个步骤逐步回答关于TL494电瓶车充电器电路的原理。

第一步：了解电瓶车充电器的基本原理。

电瓶车充电器的主要功能是将外部交流电转换为适合电池充电的直流电。

充电器需要遵循一定的充电工作原理，如恒流充电和恒压充电等。

根据电池的充电特性，充电器需要能够智能地控制充电过程，避免过充或过放，从而延长电池的使用寿命。

第二步：了解TL494芯片的功能和特点。

TL494芯片是一款经典的开关稳压器芯片，具有广泛的应用领域。

它可以通过调节开关频率和占空比来控制输出电压，实现稳定的直流电压输出。

此外，TL494还具有短路保护、过温保护和失调电流保护等功能，可以保证充电器的安全性能。

第三步：搭建TL494电瓶车充电器电路。

首先，根据电池的电压需求和充电特性，确定充电器的输出电压和电流。

接下来，通过选取合适的元器件，搭建TL494的基本电路，包括电源电路、参考电压电路和反馈电路。

同时，根据需要添加温度传感器和短路保护电路，以确保充电器的稳定性和安全性。

第四步：连接TL494芯片。

将TL494芯片与外围电路进行连接。

根据TL494的管脚功能，将输入电源和参考电压连接到相应的管脚上。

此外，将反馈电路和输出电路连接到TL494的管脚上。

通过调节反馈电路的元器件数值，可以实现对输出电压和电流的控制。

第五步：调试和优化电路。

进行电路的初步调试，检查各部分的连接是否正确，检测电路的工作情况。

根据实际情况调整TL494芯片的参数，以达到所需的充电电压和电流。

同时，通过添加滤波电路和稳压电路，可以提高充电器的稳定性和过载能力。

第六步：安全性能测试和性能优化。

进行电路的安全性能测试，包括短路保护和过温保护等。

检查充电器在工作过程中是否存在意外断电和过热等异常情况。

TL494CN的各脚的作用第（1）脚为第一组误差放大器的同相输入端。

由+5V输出电压经R35、VR、R13取样送入第（1）脚。

第（2）脚为第一组误差放大器的反相输入端。

从第（14）脚输出的5V基准电压经R14、R20分压得到约4V的电压，与第（1）脚电压进行比较。

由于输+5V电压升高时第（1）脚取样电压成比例升高，当此电压超过4V 时，误差放大器输出高电平，通过IC内部比较器控制输出脉宽减小，以使5V电压下降，达到稳压的目的。

第（3）脚为第一误差放大器输出的引出端。

外接C19、C20、C21、R11组成的频率校正网路，以防止放大器发生自激。

第（4）脚为死区控制端。

当IC工作在推挽状态时，其两组输出脉冲使两只推挽开关管依次导通和关断。

为了避免开关管的滞事效应造成瞬间导通而击穿开关管，在脉冲的序列之间留有一定的空隙，称为死区。

改变第（4）脚的电压，可改变死区时间。

当第（4）脚电压大于5V基准电压时，输出脉冲关断。

在0-5V，死区时间成比例增大。

利用此功能，第（4）脚在维亚开关电源中作为输出过压保护。

次级输出的12V电压，经R26、D7和R10分压后加到第（4）脚上，与TR3、TR4共同构成+-5V和+12V的过压保护电路。

正常情况下，TR4的基极由R28接在+5V 输出端，R29接在输出端，R28和R29的分压使TR4偏置电压小于0.6V，TR4截止，其集电极经R36呈现近似5V的高电平，因而使TR3导通，由12V电压接出R26与地短路，二极管D7反偏截止，因而此部分电路与第三者第（4）脚电压无关。

第（4）脚电压为第（14）脚的5V基准电压经R12和R16分压的0.5V左右电压，设定末级半桥式开磁电路必要的死区时间。

当电源取样系统发生故障时，+5V电压升高或-5V电压因负载短路而降低时，TR4将导通，其集电极为低电平，使TR3截止。

12V电压经R26，使D7导通，第（4）脚电压被R10分压后仍为5V 左右，使输出脉冲关断，电源保护，各组无输出。

TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

TL494开关电源电路图，引脚功能及参数讲解TL494系列设备包含所有功能在构造脉宽调制中所必需的(PWM)控制电路在单片机上。

主要为电源控制而设计设备提供了灵活性，以定制电源控制电路到一个特定的应用。

TL494系列基本描述：TL494设备包含两个错误放大器，一个错误放大器片上可调振荡器，有死区时间控制(DTC)比较器，一种脉冲转向控制触发器5v, 5%精度调节器，输出控制电路。

误差放大器显示共模电压范围从- 0.3 V到VCC - 2v。

的空时控制比较器有一个固定的偏移量，提供大约5%的停止时间。

芯片上的振荡器是否可以通过终止RT来绕过引用输出并提供一个锯齿输入到CT，或者它可以驱动同步多轨共用电路电力供应。

未提交的输出晶体管提供任何一种共发射极或发射-跟随器输出能力。

TL494系列设备提供推拉或单端输出操作，其中可选择通过输出控制功能。

该体系结构该设备中禁止任何一种输出的可能性在推-拉操作期间被脉冲两次。

TL494系列基本特征：·完成PWM电源控制电路·未承诺输出的200毫安接收器或电流源·输出控制选择单端或推挽式操作·内部电路禁止双脉冲直至输出·可变死时间提供控制总行驶里程·内部调节器提供稳定的5伏电压参考供应与5%的公差·电路结构允许简单的同步TL494系列电路图及原理图：TL494系列主要应用：·电源:交流/直流、隔离、带PFC,>90w·电源:交流/直流、隔离、无PFC,<90w·电源:电信/服务器AC/DC电源:·太阳能许多独立的·洗衣机:低端和高端·电动自行车双控制器:模拟·烟雾探测器·太阳能逆变器·服务器电源·台式电脑·微波炉TL494系列开关电源电路图：TL494IN引脚图及功能说明：1IN+ 1 (I) 非逆变输入到误差放大器11IN- 2(I) 反向输入到误差放大器12IN+ 16(I) 非逆变输入到误差放大器22IN- 15(I) 反向输入到误差放大器2C1 8(O) BJT输出集电极端1C2 11(O) BJT输出集电极端2CT 5(-) 电容器端子用于设定振荡器频率DTC 4(I) 停止时间控制比较器输入E1 9(O) BJT发射器终端输出1E2 10(O) BJT输出集电极端2FEEDBACK 3(I) 反馈输入脚GND 7(-) 地OUTPUT CTRL 13(I) 选择单端/并行输出或推拉操作REF 14(O) 5伏参考调节器输出RT 6 (-) 用于设置振荡器频率的电阻端子VCC 12(-) 电源电压TL494IN核心参数及功能框图：制造商: Texas Instruments输出端数量: 2 Output开关频率: 300 kHz占空比-最大: 45 % 输出电压: 40V输出电流: 200 mA 最小工作温度: -40°C 最大工作温度: +85°C 封装: PDIP-16高度: 4.57 mm长度: 19.3 mm下降时间: 40 ns上升时间: 100 ns单位重量: 1 g。

tl494型开关电源,3脚反馈4脚死区控制功能和原理TL494是一种固定频率的脉冲宽度调制（PWM）电路，广泛应用于开关电源设计中。

其3脚反馈和4脚死区控制功能及原理如下：
1. 3脚反馈：TL494的3脚是一个相位校正和增益控制端。

通过连接外部元件，可以对电路的增益和相位进行校正，实现更好的性能。

在反馈控制环路中，如果检测到的输出电压高于期望值，3脚会接收到这个信息，并相应地调整脉宽调制器的输出，从而降低输出电压。

反之，如果检测到的输出电压低于期望值，3脚会发送一个信号，使脉宽调制器的输出增加，从而提高输出电压。

2. 4脚死区控制：死区控制是一种用于防止开关电源中开关管频繁切换的方法。

它通过在开关管的开启和关闭之间设置一个短暂的延迟，防止开关管在输入电压或输出电压的小幅波动下频繁开启和关闭。

在TL494中，4脚是间歇期调理端，可以接受0～
3.3V的电压。

当4脚上加的电压越高，截止时间从2%线怀变化到100%的时间就越长。

通过调整4脚上的电压，可以设置死区时间。

总之，TL494的3脚反馈和4脚死区控制功能及原理是开关电源设计中非常重要的部分。

通过合理地调整这些参数，可以优化电源的性能，提高其稳定性和可靠性。

电动车充电器原理及维修 UC3842 TL494 二种核心2009-05-24 22:08常用电动车充电器分两种电路第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

电动车充电器三段式充电原理和维修技巧‐‐‐‐‐‐‐支持久久的技术资料原创，广结天下朋友，共学习，共发展！恒流，恒压和浮充是三段式充电的三个必须阶段，它的充电曲线见图2，对48V蓄电池而言，可以这样来描述其充电过程，在充电开始时保持一个充电电流1.8‐2.5A，直到时间t1，此时充电电压逐渐上升‐‐‐即恒流充电阶段；当充电电压上升到58.5‐59.5V时，立即保持这个充电电压不变直到时间t2，此时充电电流逐渐下降‐‐‐即恒压充电阶段；当充电电流下降到400‐500mA的转换电流时，充电器立即转为55.5‐56.5V的小电流充电‐‐‐即浮充阶段。

三段式充电是一个自动充电的过程，要实现对充电电流和电压的自动控制，在电路的输入和输出之间必须有一个闭环的反馈回路，通过对输出电流和电压的反馈取样，再经过控制电路对信号的处理输出控制信号去调整输入端的工作状态，从而达到自动控制的目的。

下面以TL494为中心组成的一款充电器为列来比较详细的解说一下三段式充电的控制和转换过程（见图1）。

TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中,TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、AMP1和AMP2误差放大器、死区比较器，PWM比较器以及输出电路等组成，其中1、2脚是AMP1的同相和反相输入端；3脚是AMP1和AMP2的公共输出端，4脚外接C4使电源软启动，5、6脚分别用于外接振荡电阻和振荡电容，7脚为接地端；8、9 脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13 脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式;14脚为5V基准电压输出端,15、16脚是AMP2的反相和同相输入端。

TL494的内部资料见图3.图1中的电流检测A和C点分别通过R13，R31等接至电源地上，利用充电电流流过R29产生的压降为IC1内AMP2电流误差放大器和IC2内比较器1提供充电电流检测的取样电压，因整机地接输出负极，所以从电源地（即C6负端）取得的电压为负电压，充电电流越大，在R29上产生的压降越大，由电源地取得的负电压就越大；图中IC1的AMP2电流比较器的（16）脚接地，（15）脚电压由R13引入电流检测负电压和由R14接+5V引入的正电压叠加而成，当（15）脚叠加电压为正时，AMP2输出低电平，对输出脉宽无控制作用，为负时AMP2输出高电平，使输出脉宽受控减小直至为0；在IC2的比较器1中，其（3）脚接地，（2）脚电压由R31引入的电流检测负电压和由R35接+5V引入的正电压叠加而成，当IC2的（2）脚电压为正时，比较器1输出低电平，LED2充电灯（橙色）灭，充满灯（黄色）亮，散热风扇停转；为负时，比较器1输出高电平，LED2充电灯亮，充满灯灭，散热风扇转动；在设计时由于R35（100K）比R14（24K）大很多，只有当充电电流下降到400‐500mA时才能使IC2的（2）脚叠加电压为正，这时IC2的比较器1输出低电平，使充满灯亮，散热风扇停转，预示充电即将完成。
