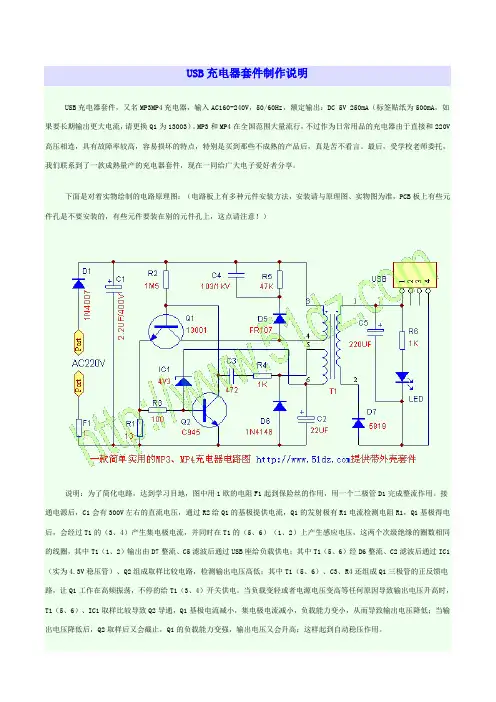

巧做USB充电电路一、制作过程根据电路原理图，设计单面PCB如下图所示。
在焊接电路板时，先准备好附表1中的所有器件。
用万用表全部检测一遍以保证器件没有问题。
接下来就可以进行焊接了，按照从低到高、从小到大的原则进行焊接，如下图所示，先把电阻、瓷片电容等个头较小的器件焊接到电路板上。
然后再把电解电容、变压器、LJSB 口依次焊接完成。
为了安全起见，使用一个1/2W1Q的电阻当做保险丝(F1)。
在焊装时需要注意以下几点：(1)发光二极管LEDl是电源指示灯，它需要与外壳上的圆孔对齐，LEDl的管脚可留长一些，否则在表面看不到。
(2)二极管D1、D5、D6、D7千万不要装混了，仆,,14007是低频二极管，FR107是高频高压二极管，IN5819是低压高频二极管等，它们之间是不能代用的。
(3)三极管Q1、Q2也不要装错，更不要装反。
(4)安装、焊接完成之后，仔细检查一下各个部分，看看有没有虚焊等情况发生。
二、调试方法仔细检查电路板焊装无误后，就要进入调试阶段。
这里要特别注意安全，因为电路直接由220V供电，在整个电路板上都有22C)V高压，人体一旦与电路板接触就会发生触电。
所以在接下来的步骤中要格外小心。
为了调试方便，先在PCB上焊接一个220V的插头线，同时为了安全起见，请在插头线上串联一个10W的灯泡，以防止短路或接错，如下图所示。
如果焊装无误，用万用表可以测得LISB口1、4脚之间有+5V的直流电压输出，同时电源指示灯LEDl正常点亮。
一切正常后，将插头线取下，换上两根导线，将电路板与外壳上的插针连接即可，如下图所示。
最后，把电路板插到另一半外壳中，将指示灯露在圆孔外，同时LJSB口对齐外壳预留的方形孔就可以了，完成之后就可以正常使用给MP3、MP4充电了。
最终完成的效果如下图所示。
元器件清单见下表。
三、其他解决方案除了以上介绍的方案外，还可以参下考图制作利用DC—DC变换器MC34063A为核心的开关式LISB充电器。
