人教版《18.4焦耳定律》同步练习姓名：日期：【知识梳理】1、通电导体会的现象称为电流的热效应，电热器是利用工作的。
2、电热器工作时将能转化为能的装置。
如：、、等。
3、通电导体产生热量与、和有关。
（1）研究方法：法。
（2）实验中通过比较导体产生热量的多少（法）。
（3）要研究导体产生热量的多少与电阻的关系，应选两个阻值的电阻丝。
实验时，控制通过两电阻丝的电流大小，因此两导体联，还应控制相等。
（4）要研究导体产生热量的多少与电流的关系，应该使电阻丝的电阻值，而使通过电阻丝的电流。
实验时通过调节改变电路中的电流大小。
（5）结论：导体的越大、通过导体的越大、越长，电流通过导体产生的热量越多。
4、焦耳定律内容：电流通过导体时产生的热量与成正比，与导体的成正比，与成正比。
公式：Q= ；Q的单位是。
在纯电阻电路中：Q= = = = 。
【巩固提高】1、我国科研人员研发了百米级第二代高温超导带材，使我国跻身该技术领域国际先进行列。
假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的（）A.白炽灯仍然能发光B.电风扇能转动起来C.电饭锅仍然能煮饭D.电熨斗仍然能熨烫衣服2、某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为Ω。
正常工作5分钟，电水杯消耗的电能为 J。
3、一台线圈电阻为3Ω的小电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是 J，且转化成的机械能是 J。
4、如图所示，电源电压保持不变，R1=5Ω，闭合开关S．开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2= Ω；若电源电压为3V，当开关S0拨至b 时，R1在lmin 内产生的热量是 J．5、中央电视台“是真的吗”节目中曾验证过“电池+口香糖锡纸=取火工具”的说法。
做法是：取口香糖内的“锡纸”，用剪刀将“锡纸”剪成两头宽中间窄的形状，如图（a）所示，将该“锡纸”两端封闭紧贴在电池的正负两极上，不一会儿“锡纸”从中间最窄的部分开始燃烧起来，如图（b）所示。
课时18.4 焦耳定律知识点一电流的热效应1．下列四种电器中，利用电流热效应工作的是（）A．电饭锅B．电风扇C．洗衣机D．电视机【答案】A【解析】A．电饭锅是把电能转化为热能的，利用了电流的热效应，故A正确；B．电风扇是利用电动机带动它转动，把电能转化为机械能，利用了电流的磁效应，故B错误；C．洗衣机是利用电动机来带动它工作，因此它是利用了电流的磁效应，故C错误；D．电视机是利用了电流的磁效应，故D错误。
故选A。
2．如图所示，将锡箔纸剪成中间较窄的细条，然后将其连接在电源两端，很快发现细条中be段开始冒烟起火，这是因为细条将电池________，导致电流很大造成的。
若ab段长度等于be段长度，则ab段电阻______bc段电阻（选填“大于”、“等于”或“小于”），说明同种导体在长度一定时，________，电阻越大。
【答案】短路小于横截面积越小（或越细）【解析】[1]发现细条中be段开始冒烟起火，这是因为细条相当于导线连接在电源两端时把电源短路，电路中的电流很大，电流具有热效应，使细条温度升到，当温度达到着火点时就燃烧。
[2][3]导体的电阻和导体的横截面积有关，横截面积越大，电阻越小，根据图可知ab段的横截面积大于bc 段的横截面积，所以ab段电阻小于bc段电阻。
3．均标有“220V 60W”的白炽灯、电风扇和电热器并联在家庭电路中，都正常工作时，相同时间内电流做功____（选填“相等”或“不相等”）；相同时间内产生热量Q电风扇____（选填“大于”、“小于”或“等于”）Q电热器。
【答案】相等小于【解析】[1]由题意知，白炽灯、电风扇、电热器的额定电压都是220V，额定功率都是60W，把它们并联在照明电路中，它们都能正常工作，由W=Pt可知，在相同时间内电流做功相等。
[2]电风扇工作时，主要把电能转化为机械能，产生很少的热量，电热器工作时，把电能几乎全部转化为热量。
知识点二影响电流热效应的探究实验4．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．甲、乙两次实验都应用了控制变量法和转换法B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电阻的关系D．甲实验是为了研究电流产生的热量与电流的关系【答案】A【解析】A．甲、乙两次实验中用到的研究物理问题的方法是控制变量法和转换法，故A正确；B．甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，故B错误；C．乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系，故C错误；D．甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，其电阻值不同，所以是研究电流产生的热量和电阻的关系，故D错误。
18.4 焦耳定律（原卷版）考点直击典例分析＋变式训练考点1 电热的利用与防止（3）电热器：电流通过导体时将电能全部转化为内能的用电器。
其优点是清洁、无污染、热效率高，且便于控制和调节电流。
（4）有时人们利用电热，如电饭锅、电熨斗等；有时人们防止电热产生的危害，如散热孔、散热片、散热风扇等。
方法点拨：（2）任何用电器，只要有电阻存在，电流通过时就会有热效应；电流流过超导体不会有热效应。
【典例1】（2021秋•涵江区校级期末）下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．家电长时间停用，隔一段时间应通电一次C．电动机外壳有许多散热片D．电脑机箱内有小风扇【典例2】（2021秋•焦作期末）电流的热效应在生产和生活中有广泛的应用，但有时也会带来危害。
应用电热的例子，如用电熨斗熨衣服；防止电热危害的例子，如电脑主机装小风扇给CPU散热。
请你结合自己生活经验，再写一例，应用电热：；防止电热危害：。
【变式训练1】（2022•麒麟区校级模拟）下列实例中，为了防止电热产生危害的是（）A．用电熨斗熨衣服B．高空飞行员所穿衣服里有电热保温装置C．电视机的机壳上有许多小孔D．孵化家禽的电热孵卵机【变式训练2】（2022•宝鸡模拟）小明家有额定功率均为40W的电风扇和白炽灯。
正常工作相同的时间，产生的热量多。
小明将家里一个电热水器单独连接在电路中，发现电能表（如图所示）上的铝盘120s内转了125转，电热水器消耗了的电能，该热水器的实际功率为W考点2 焦耳定律及其在实际中的应用1、焦耳定律（1）内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电能大部分转化为其他能，已小部分转化为热能，电功大于电热，W=Q+W其他；（4）探究电热与哪些因素有关：①怎样用转换法体现电热：用温度计升高的度数；用细管内液柱升高的高度；用气球膨胀的大小；②怎样用控制变量法研究与电阻的关系：串联时控制电流和通电时间一定，并联时控制电压与通电时间一定。
中考物理焦耳定律的知识点1
(1)焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
(2)计算公式：Q=I2Rt(适用于所有电路);对于纯电阻电路可推导出：Q=UIt=U2t/R=W=Pt
①串联电路中常用公式：Q=I2Rt。
Q1：Q2：Q3：：Qn=R1：R2：R3：：Rn
并联电路中常用公式：Q=U2t/R;Q1：Q2=R2：R1。
②无论用电器串联或并联，计算在一定时间所产生的总热量常用公式Q=Q1+Q2+Qn
③分析电灯、电炉等电热器问题时往往使用：Q=U2t/R=Pt
中考物理焦耳定律的知识点2
1、焦耳定律反映了电流热效应的规律，是能量转化和守恒定律在电能和内能转化中的体现。
由公式Q=I2Rt可知，电流通过导体产生的热量和电流强度I，电阻R及通电时间t有关，又因为产生的热量跟导体中电流强度的`平方成正比，所以，电流强度大小的变化对产生热量多少影响更大。
2、运用公式Q=I2Rt解决问题时，电流强度I的单位是安，电阻R的单位是欧，时间t的单位是秒，热量Q的单位才是焦耳，即各物理量代入公式前应该先统一单位。
用电功公式和欧姆定律推导焦耳定律公式的前提是电能全部转化为内能。
因为电能还可能同时转化为其他形式，所以只有电流所做的功全部用来产生热量，才有成立。
3、电热器的原理是电流的热效应，它表现的是电流通过导体都要发热的现象，在这一现象中产生热量的多少可运用焦耳定律计算。
发热体是电热器的主要组成部分，它的作用是将电能转变为内能供人类使用。

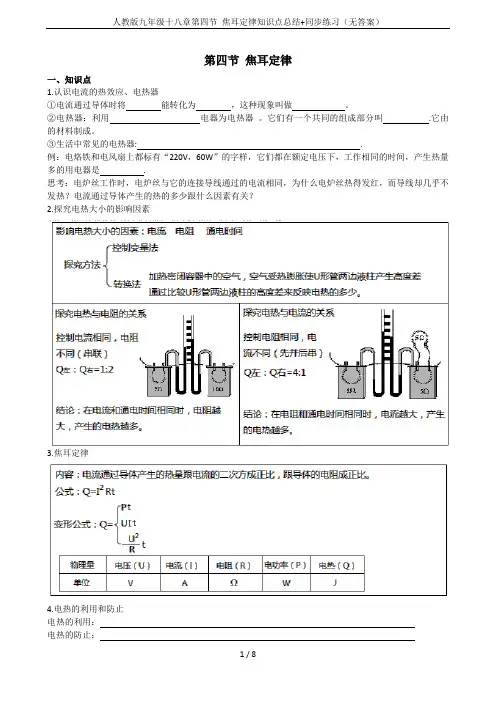

第四节焦耳定律一、知识点1.认识电流的热效应、电热器①电流通过导体时将能转化为，这种现象叫做。
②电热器：利用电器为电热器。
它们有一个共同的组成部分叫.它由的材料制成。
③生活中常见的电热器: .例：电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，产生热量多的用电器是.思考：电炉丝工作时，电炉丝与它的连接导线通过的电流相同，为什么电炉丝热得发红，而导线却几乎不发热？电流通过导体产生的热的多少跟什么因素有关？2.探究电热大小的影响因素3.焦耳定律4.电热的利用和防止电热的利用：电热的防止：二、课堂练习1．电炉通过导线接在电路中，电炉的电阻丝就会发热，而与之相连的导线却不热，其原因是（）A．虽然通电时间相同，但通过电阻丝的电流比通过导线的电流大得多B．电阻丝是导体，导线是绝缘体C．电流流过电线和电阻丝时，在电阻丝内停留的时间较长D．虽然通电的时间和电流的大小相同，但电阻丝的阻值比导线的阻值大得多2.在家庭电路中，导线相互连接处往往比别处更容易发热，老化更快．这是因为（）A．连接处的电流较大B．连接处的电流较小C．连接处的电阻较大D．连接处的电阻较小3.如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多4.如图所示，甲、乙、丙三个密闭容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化．三个容器中的电阻丝串联起来接到电源两端，其中在丙容器的外部，将一个电阻和这个容器内的电阻并联．通电一段时间后，U型管中两侧的液面高度差最大的是（）A．甲B．乙C．丙D．三个相同5.下图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。
两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。

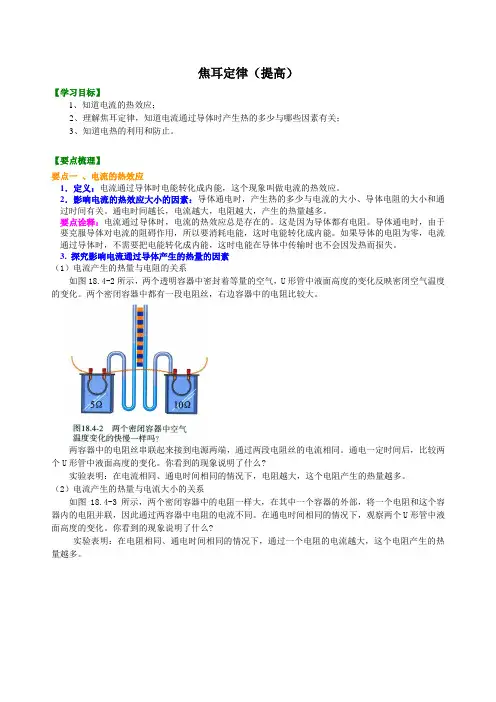

焦耳定律（提高）【学习目标】1、知道电流的热效应；2、理解焦耳定律，知道电流通过导体时产生热的多少与哪些因素有关；3、知道电热的利用和防止。
【要点梳理】要点一、电流的热效应1．定义：电流通过导体时电能转化成内能，这个现象叫做电流的热效应。
2．影响电流的热效应大小的因素：导体通电时，产生热的多少与电流的大小、导体电阻的大小和通过时间有关。
通电时间越长，电流越大，电阻越大，产生的热量越多。
要点诠释：电流通过导体时，电流的热效应总是存在的。
这是因为导体都有电阻。
导体通电时，由于要克服导体对电流的阻碍作用，所以要消耗电能，这时电能转化成内能。
如果导体的电阻为零，电流通过导体时，不需要把电能转化成内能，这时电能在导体中传输时也不会因发热而损失。
3. 探究影响电流通过导体产生的热量的因素（1）电流产生的热量与电阻的关系如图18.4-2所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
两个密闭容器中都有一段电阻丝，右边容器中的电阻比较大。
两容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流相同。
通电一定时间后，比较两个U形管中液面高度的变化。
你看到的现象说明了什么?实验表明：在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。
（2）电流产生的热量与电流大小的关系如图18.4-3所示，两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，因此通过两容器中电阻的电流不同。
在通电时间相同的情况下，观察两个U形管中液面高度的变化。
你看到的现象说明了什么?实验表明：在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
要点二、焦耳定律1．内容：电流通过导体产生的热量跟电流的二次方成正比，跟电阻成正比，跟通电时间成正比。
这个规律叫焦耳定律。
2．公式：Q=I2Rt要点诠释：焦耳定律的另外两个表达式：1. 从公式我们能看出,电流通过导体产生的热量受电流的影响最大。
焦耳定律练习知识点：1、焦耳定律（1）焦耳定律的内容：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
（2）焦耳定律公式Rt I Q 2=，其中I ，R ，t 均用国际单位，则Q 的单位才是J 。
（3）焦耳定律公式可根据电功的公式和欧姆定律公式推导出来：电流通过导体时，如果电能全部转化为内能，而没有同时转化为其他形式的能量，也就是电流所做的功全部用来产生热量，那么电流产生的热量Q 就等于电流所做的功W ，即UIt W Q ==再根据欧姆定律IR U =，就得到Rt I Q 2=。
（4）电热的利用：电热器是利用电来加热的设备。
电热器的主要组成部分是发热体。
发热体是由电阻率大、熔点高的电阻丝绕在绝缘材料上做成的。
（5）防止电热的危害：在电动机、电视机等电器中，电热会造成危害，要考虑散热。
2、要点点拨（1）电功与电流产生热量的关系：在推导焦耳定律的过程中，我们知道：电流通过导体时，如果电能全部转化为内能，而没有同时转化为其他形式的能量，那么电流产生的热量就等于电流所做的功。
例如，在给蓄电池充电时，电流通过蓄电池引起化学反应，电流做的功大部分转化成化学能，又因为任何导体有电流通过时导体都要发热，所以也有一部分电能转化为内能，故蓄电池充电时，电流产生的热量并不等于电功。
总之，只有当电能全部转化为内能时，电流产生的热量才等于电流所做的功。
（2）怎样理解和运用焦耳定律？焦耳定律揭示了电流通过导体时热效应的规律，实质是定量地表示了电能向内能转化的规律。
焦耳定律的公式是Rt I Q 2=。
如果利用欧姆定律U/R I =，可将Rt I Q 2=变换为UIt Q =或t R U Q ⋅=2的形式，要注意的是，欧姆定律只对纯电阻电路才成立，故UIt Q =和t RU Q ⋅=2只适用于像电炉、电烙铁、电灯等可以看作纯电阻性用电器的电路。
焦耳定律的运用中，当讨论导体产生的热量与电阻的关系时，对不同形式的三个公式，即Rt I Q 2=，t RU Q ⋅=2，UIt Q =，选用哪一个更简便，这要针对问题的条件做具体的分析与选择。
焦耳定律一、电流的热效应1．定义：电流通过导体时电能转化成内能，这个现象叫做电流的热效应。
2．影响电流的热效应大小的因素：导体通电时，产生热的多少与电流的大小、导体电阻的大小和通过时间有关。
通电时间越长，电流越大，电阻越大，产生的热量越多。
知识点诠释：电流通过导体时，电流的热效应总是存在的。
这是因为导体都有电阻。
导体通电时，由于要克服导体对电流的阻碍作用，所以要消耗电能，这时电能转化成内能。
如果导体的电阻为零，电流通过导体时，不需要把电能转化成内能，这时电能在导体中传输时也不会因发热而损失。
3. 探究影响电流通过导体产生的热量的因素（1）电流产生的热量与电阻的关系如图18.4-2所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
两个密闭容器中都有一段电阻丝，右边容器中的电阻比较大。
两容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流相同。
通电一定时间后，比较两个U形管中液面高度的变化。
你看到的现象说明了什么?实验表明：在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。
（2）电流产生的热量与电流大小的关系如图所示，两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，因此通过两容器中电阻的电流不同。
在通电时间相同的情况下，观察两个U形管中液面高度的变化。
你看到的现象说明了什么?实验表明：在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
二、焦耳定律1．内容：电流通过导体产生的热量跟电流的二次方成正比，跟电阻成正比，跟通电时间成正比。
这个规律叫焦耳定律。
2．公式：Q=I2Rt知识点诠释：焦耳定律的另外两个表达式：1. 从公式我们能看出，电流通过导体产生的热量受电流的影响最大。
2. 在应用焦耳定律的表达式来解决问题时，应该根据具体情况进行分析选用，例如，当几个导体串联起来时，由于通过导体的电流相等，通电时间也相等，应用表达式分析，此时导体产生的热量与电阻R成正比；当几个导体并联起来时，由于加在导体两端的电压相等，通电时间也相等，应用表达式分析，此时导体产生的热量与电阻成反比。
18.4焦耳定律（知识点梳理）★考点概览一、知识点与考点二、考点解析1.焦耳定律同样是本章重点,主要讲述了什么是电流热效应、焦耳定律的内容与应用、电热计算等。
尤其是电热计算,是焦耳定律在生活电器、电热器具中的应用,并出现在压轴题几率很高,所占分值也较大,此内容应作为中考复习重点。
2.焦耳定律是电学主要内容,也是学生初学电学重点和难点。
在中考试题中,本部分内容是难题的主要考察点,也是拉开卷面分值的考察内容;电热计算一般属于压轴题较多,分值也较高。
本部分主要考查焦耳定律及应用等知识。
电热是电能转化为热量,常见的家用电器的相关计算问题。
主要考察学生的计算能力和利用所学知识解决生活中的实际问题的能力。
所以,对本部分内容的考查题型灵活,题目有简单,也有较难和难度较大的,且分值也较大。
3.考点分类：考点分类见下表焦耳定律 影响电流热效应的因素实验探究★知识点精析1.电流的热效应：电流通过导体时电能转化为内能,这种现象叫做电流的热效应。
2.焦耳定律：电流通过导体产生的热量,与电流的平方成正比,与导体的电阻成正比,与通电时间成正比。
3.焦耳定律公式：Q=I2Rt。
式中单位Q→焦(J);I→安(A);R→欧(Ω);t→秒。
4.当电流通过导体做的功(电功)全部用来产生热量(电热),则有W=Q,可用电功公式来计算Q,如电热器、纯电阻就是这样的。
5.①电热的利用：电热毯、电熨斗、电烤箱等;②电热的防止：电视机后盖有很多孔是为了通风散热,电脑运行时也需要风扇及时散热。
★典例精析★考点一：焦耳定律及应用◆典例一：（2020·天水）现有两电热丝,甲标有“10Ω 1A”,乙标有“15Ω 0.6A”,把它们并联起来,通电10s后,甲、乙两电热丝产生的总热量最多是J。
【答案】135。
【解析】由I＝可得,两电热丝两端允许所加的最大电压：U甲＝I甲R甲＝1A×10Ω＝10V,U乙＝I乙R乙＝0.6A×15Ω＝9V,因并联电路中各支路两端的电压相等,所以,两电热丝并联时,电路中的最大电压U＝U乙＝9V;两电热丝并联的总电阻：R ＝＝＝6Ω,通电10s 后,甲、乙两电热丝产生的总热量最多为：Q ＝W ＝t ＝×10s ＝135J 。
2017-2018九年级物理全册 18.4 焦耳定律讲义（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018九年级物理全册18.4 焦耳定律讲义（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018九年级物理全册 18.4 焦耳定律讲义（新版）新人教版的全部内容。
一、 知识点睛焦耳定律1. 电流的热效应：电流通过导体时，电能转化为 的现象。
2. 焦耳定律： 电流通过导体产生的热量跟 成正比，跟 成正比，跟 成正比。
这个规律叫做焦耳定律。
公式: .单位：Q ： I ： R : t ： 3. 电能与电流产生的热量的关系及计算公式的选用: 用电器类型 能量转化 消耗的电能 电流产生的热量（Q关系 纯电阻 电能→内能非纯电阻 电能→机械能+内二、精讲精练1. 电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（ ）A ．导线的绝缘皮隔热B ．导线散热比电烙铁快C ．通过导线的电流小于通过电烙铁的电流D ．导线的电阻远小于电烙铁电热丝的电阻2. 两个电阻阻值分别为 R 1=10Ω，R 2=20Ω，把他们串联起来接入电路中，在相同时间内，R 1 和 R 2 的产生的热量之比为(） A ．1：2 B ．2：1 C ．1：4 D ．4:13. 如图所示的四个电路中,电源两端的电压相同且保持不变，已知电阻 R 1 和 R 2 的阻值大小关系为 R 1＜R 2，相同时间内产生热量最多的是（ ）A ．B ．C．D．4.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量相同B．电风扇产生的热量最多C．电烙铁产生的热量最多D．电视机产生的热量最多5.（双选)如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U 形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（) A．该实验装置是为了探究电流产生的热量与电流的关系B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系C．通电一段时间后,左侧U 形管中液面的高度差比右侧的大第 5 题图D．该实验装置是利用 U 形管中液体的热胀冷缩来反应电阻丝放出热量的多少的6.某导体的电阻是 10Ω，通过 4A 的电流时，1h 产生多少焦耳的热量？7.一根 60Ω的电阻丝接在 36V 的电源两端,在 5 分钟内产生所少热量？8.一只额定功率是 800W 的电饭锅,在额定电压下使用，每分钟产生多少热量？9.一个电炉的额定电压是 220V，在额定电压下工作时的电阻是121Ω,它的额定功率有多大?在额定电压下工作半小时产生的热量？10.小红家新买了一台电饼铛,电饼铛的电阻通过 5A 的电流时，每分钟可产生 6.6×104J 的热量。
第十八章电功率第4节焦耳定律教材考点梳理一、电流的热效应1.定义：电流通过导体时，把电能转化为内能的现象。
2.电热器：利用电流热效应工作的设备。
3.实验：电流产生热量与什么因素有关？（1）原理：根据温度计升高的温度来判断电流通过电阻丝通电产生电热的多少。
（或者细玻璃管中液面上升的高度）（2）方法：控制变量法、转换法。
（3）实验采用煤油的原因：A.煤油比热容小，在相同条件下吸热，温度升高的快。
B.是绝缘体。
（4）实验结论：A.图甲说明：在电流和通电时间一定时，电阻越大，电流产生的热量越多。
B.图乙说明：在电阻和通电时间一定时，电流越大，电流产生的热量越多。
C.另外，在电流和电阻一定时，通电时间越长，电流产生热量越多。
二、焦耳定律1.内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
2.公式：Q=I2Rt (适用于所有电路)（1）单位：J、A、Ω、S。
（2）变形公式：已知其中3个物理量，就可以求第4个量。
3.对于纯电阻电路可推导出：Q=W=UIt； Q=W= U2t/R； Q=W=Pt。
（▲敲桌子：电能必须全部转化为内能才能用）4.发热功率：P热=Q/t=I2Rt/t=I2R三、电热的利用和防止1.电热器：（1）定义：利用电流的热效应而制成的发热设备。
（2）组成：电热器的主要组成部分是发热体，发热体是由电阻率大、熔点高的合金制成。
（3）优点：清洁卫生没有污染、热效率高、方便控制和调节温度。
2.电热的防止：用电器开散热窗、电脑装电风扇等。
重难点突破1．（2023四川南充）如图所示为电阻R1和R2的I—U图像，下列说法正确的是（）A．R2的阻值为10ΩB．两电阻串联与并联的总阻值之比为9∶4C．将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2D．将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶22．（2023湖北潜江、天门、仙桃、江汉）某款电热杯有高、中、低三档，简化电路如图所示，S1、S2不能同时闭合，R1的阻值为2.5Ω。
第四节焦耳定律及其应用
一、知识点巩固：
1、电流的热应。
2、焦耳定律：。
3、定义式：。
4、导出式：①
②
③
Q——热量——焦耳（J）；I；
R；t；
P；U。
4、有关焦耳定律的注意事项：
（1）、
（2）、
5、利用电热的例子：。
（不少于3个）
防止电热的例子：。
（不少于3个）6、完成下列表格，填写串并联电路电流、电压、电阻、电功率、电功和电热的特点：
电路特
电流电压电阻电功率电功电热点
串联
并联
二、焦耳定律实验专题：
（一）在“探究电流通过导体产生的热量与哪些因素有关”的
实验中，如图所示，
1、电流通过导体产生的热量不易直接观察，本实验中
通过显示电流产生的热量变化；
2、上述实验中采用这种电路连接方式的目的是。
3、为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于____________________。
3、根据法的研究思想，应该使这两个烧瓶中煤油的。
4、在“探究电流通过导体产生的热量与电阻有关”时，应控制改变，不变的量是和，实验中观察。
结论：。
5、本实验还可以用来探究，控制
改变，如何控制；不变，如何做到。
结论：。
6、从左向右移动变阻器的滑片，保持滑片在左右两个不同位置的通电时间相同，试说出滑片在哪个位置时，烧瓶中温度计示数的变化较大？为什么？
7、（1）在上述实验中，甲、乙两电阻丝采用串联的目的是:使电路中_______相等，铜丝的电阻镍铬合丝的电阻。
（2）在上述实验中，若将温度计换成细玻璃管，则应通过煤油在玻璃管中________________来判断电流通过导体电热多少
8、在实验探究中，经常可以用同样的实验装置完成不同的探究课题。
如图所示，两电阻丝串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热。
现有如下课题：如果两瓶中电阻丝相等，还需要一种仪器，为了让烧瓶中装着相同，则可以探究课题。
9、电烘箱高温和低温两档的调节是通过改变接入电路的电阻丝的长度来实现的。
由上述实验可知：低温档接入电路的电阻丝比高温档要（选填“长”或“短”）一些。
（二）、小红和小明分别用图28所示的装置，探究电流一定时，电流产生的热量与电阻的关系。
他们分别将两段阻值不同的电阻丝(R1＜R2)密封在完全相同的烧瓶中，并通过短玻璃管与气球相连。
(设他们所用的各种同类器材性能相同)
(1) 在这个实验中电流产生热量的多少是通过_____ 体现出来的。
(2) 他们同时开始进行实验，在a、b、c、d四个气球中，鼓起来最快的是____ _。
(3) 小红和小明的实验方案中有一个是错误的，请针对错误的实验方案进行简要评估。
(说明谁的方案是错误的，以及错误的原因。
)
（三）、在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中，实验装置如图所示，两烧瓶A、B中煤油质量相等，两只温度计的示数相同，电阻丝的阻值R1>R2。
（1）烧瓶中不装水而装煤油，是因为水的比热容较
(选填“大”或“小”)。
开关接在干路，控制相同。
（2）闭合开关后，发现B中温度计的示数上升较快。
则B
中电阻丝放出的热量比A中放出的热量。
由此得出结论：当导体两端的电压和通电时间相同时，
导体电阻越大，导体产生的热量越。
（四）、有关焦耳定律简答题：
1、今年我省遭遇了50年来最严重的雪凝灾害，灾害导致一些地区大面积停电。
如图12所示，是输电导线被重重的冰凌拉断和拉长的现象，凝冻结束后电力部门对这些被拉长而不能回复原来长度的导线全部拆换。
请根据所学物理知识解释为什么要拆换这些导线？
2、电炉子接入电路，为什么电炉丝很热，而导线不热？（类似问题：熨斗通电一段时间后,熨斗很烫,而连接熨斗的导线却不怎么烫,这主要是因为什么?）
3、家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾。
这是为什么？（类似问题：为什么线路连接处接触不良容易引起火灾？小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用,在使用中发现接头处的电热毯被烧断了.)
4、炎热的夏天，家家户户都开空调时，很容易使路线因为“超负荷”工作而引发火灾，请解释“超负荷”的含义及“超负荷”会引发火灾的原因并提出一些预防的措施。
5、家用电器如电扇、电视机等,连续使用较长时间后,要停用一会儿（尤其是在夏天）.这是为什么？
（五）、电学计算题
1.（08）妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：
请问：（1）这台空调正常工作时通过的电流是多少安?
（2）如果这台空调每天正常工作2 h，每月按30天计算，那么明明家的空调一个月消耗多少电能?
（3）若明明家空调在用电高峰期时，其两端的实际电压是200 V，那么这台空调实际消耗的电功率是多少瓦?
2.（09）在图16所示电路中，电源电压保持不变，定值电阻R1＝
10Ω, R2为滑动变阻器。
闭合开关S，当滑片P在a端是，电流表的
示数为0.3A；当滑片P在b端时，电压表示数为2V．
求：（1)滑动变阻器R2的最大阻值？
（2）当滑片P在b端时，定值电阻R1消耗的电功率是多大？
图16
3.(11) PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。
当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大。
如图17所示的陶瓷电热水壶就使用了这种材料。
它的工作电路如图18所示，R0是定值电阻，其阻值不受温度的影响。
R T是PTC的电阻，它的电阻值与温度的关系如图19所示。
该电热水壶在R T设定温度状态工作时，电路消耗的总功率1100W。
（1）R0的阻值为多少?
（2）当R T的温度为130℃时，电路中R T的实际功率为多少?
4.(12)图甲是小梦家豆浆机的工作原理图，其中电动机是用来带动刀头将原够进行粉碎打浆的。
额定功率是200W。
R是加热电阻，额定功率是1100W。
图乙、丙是此豆浆机做一次豆浆时的工作信息。
小梦妈妈向豆浆时的工作信息。
小梦妈妈向豆浆机中加入黄豆和清水共1.5kg，求：
（1）豆浆机的加热电阻是多少？
（2）从第6min到第9min，豆浆吸收的热量是多少？[c豆浆=4.0×103J/(kg·℃)]
（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多。
