2020-2021备战中考物理知识点过关培优训练∶焦耳定律的应用问题

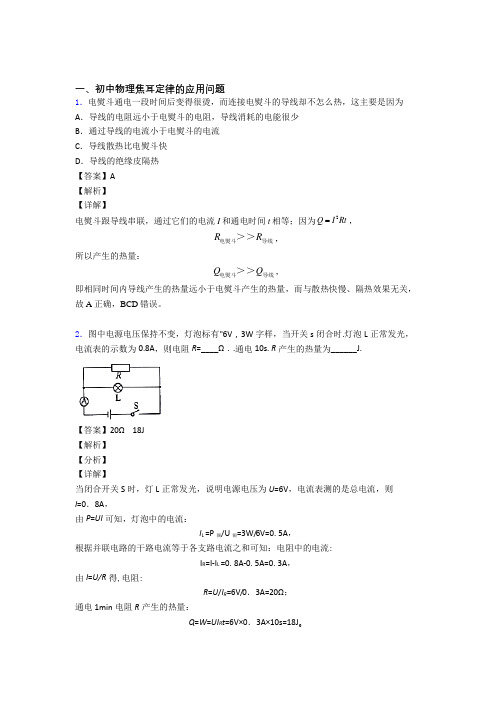

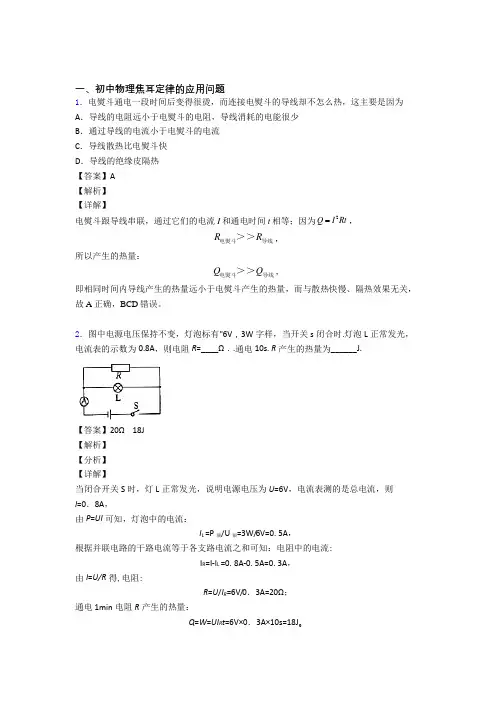

一、初中物理焦耳定律的应用问题1．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少 B ．通过导线的电流小于电熨斗的电流 C ．导线散热比电熨斗快 D ．导线的绝缘皮隔热 【答案】A 【解析】 【详解】电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2Q I Rt ，R R 电熨斗导线＞＞，所以产生的热量：Q Q 电熨斗导线＞＞，即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。

2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J 【解析】 【分析】 【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。

3．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60 【解析】 【分析】 【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V=0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。

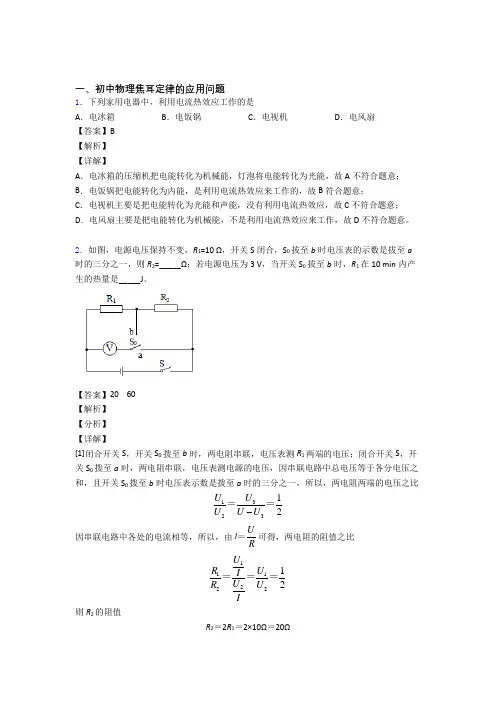

一、初中物理焦耳定律的应用问题1．下列家用电器中，利用电流热效应工作的是 A ．电冰箱 B ．电饭锅C ．电视机D ．电风扇【答案】B 【解析】 【详解】A ．电冰箱的压缩机把电能转化为机械能，灯泡将电能转化为光能，故A 不符合题意；B ．电饭锅把电能转化为内能，是利用电流热效应来工作的，故B 符合题意；C ．电视机主要是把电能转化为光能和声能，没有利用电流热效应，故C 不符合题意；D ．电风扇主要是把电能转化为机械能，不是利用电流热效应来工作，故D 不符合题意。

2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。

【答案】20 60 【解析】 【分析】 【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝ 因串联电路中各处的电流相等，所以，由I ＝UR可得，两电阻的阻值之比 11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V10Ω20ΩU R R++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为：22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．4．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。

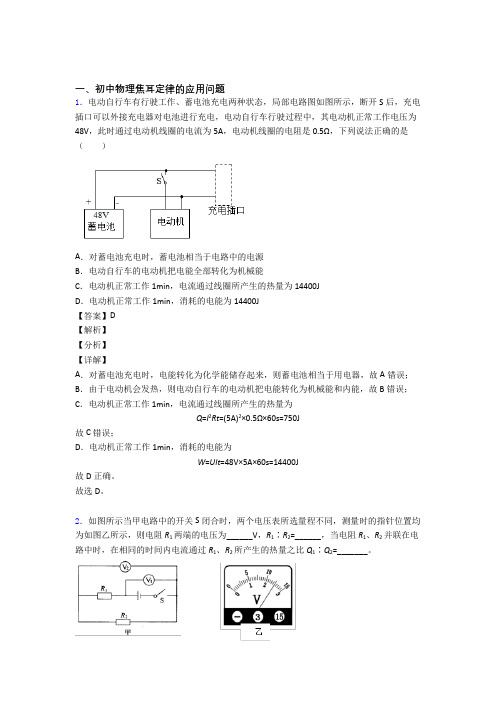

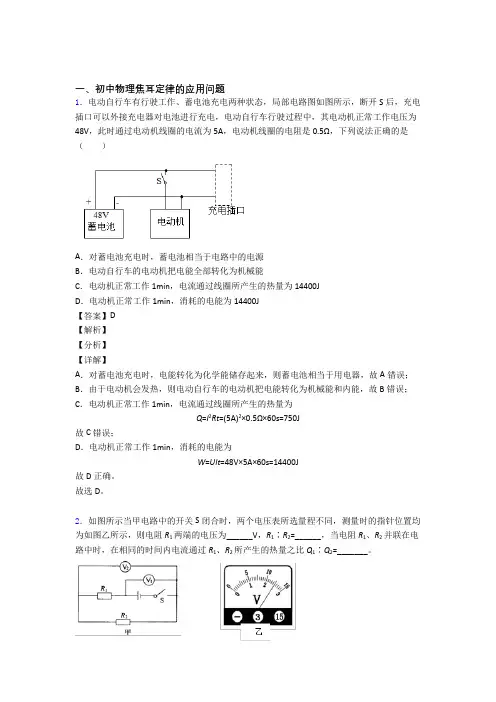

一、初中物理焦耳定律的应用问题1．电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S后，充电插口可以外接充电器对电池进行充电，电动自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线圈的电流为5A，电动机线圈的电阻是0.5Ω，下列说法正确的是（）A．对蓄电池充电时，蓄电池相当于电路中的电源B．电动自行车的电动机把电能全部转化为机械能C．电动机正常工作1min，电流通过线圈所产生的热量为14400JD．电动机正常工作1min，消耗的电能为14400J【答案】D【解析】【分析】【详解】A．对蓄电池充电时，电能转化为化学能储存起来，则蓄电池相当于用电器，故A错误；B．由于电动机会发热，则电动自行车的电动机把电能转化为机械能和内能，故B错误；C．电动机正常工作1min，电流通过线圈所产生的热量为Q=I2Rt=(5A)2×0.5Ω×60s=750J故C错误；D．电动机正常工作1min，消耗的电能为W=UIt=48V×5A×60s=14400J故D正确。

故选D。

2．如图所示当甲电路中的开关S闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R1两端的电压为______V，R1∶R2=______，当电阻R1、R2并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比Q1∶Q2=_______。

【答案】10 4：1 1：4【解析】【详解】[1][2]从图甲可以看到，开关S 闭合时，电压表V 1测的是电源电压，示数较大，电压表V 2测的是R 2两端的电压，示数较小，因为测量时的指针位置均为如图乙所示，那么电压表V 1的量程应该是0到15V ，它的读数是12.5V ，电压表V 2的量程应该是0到3V ，它的读数是2.5V ，根据串联电路电压规律可知，电阻R 1两端的电压为12-12.5V -2.5V 10V U U U ===电阻R 1大小是 1110V U R I I ==电阻R 2大小是 22 2.5V U R I I == 那么1210V 2.5V 41R R I I==：：： [3]当电阻R 1、R 2并联在电路中时，R 1、R 2两端的电压是相同的，在相同的时间内电流通过R 1、R 2所产生的热量之比是22122112121114U U Q Q t t R R R R R R ====：：：：：3．如图所示，灯泡L 上标有“6 V 6 W”字样(不计灯丝电阻的变化)。

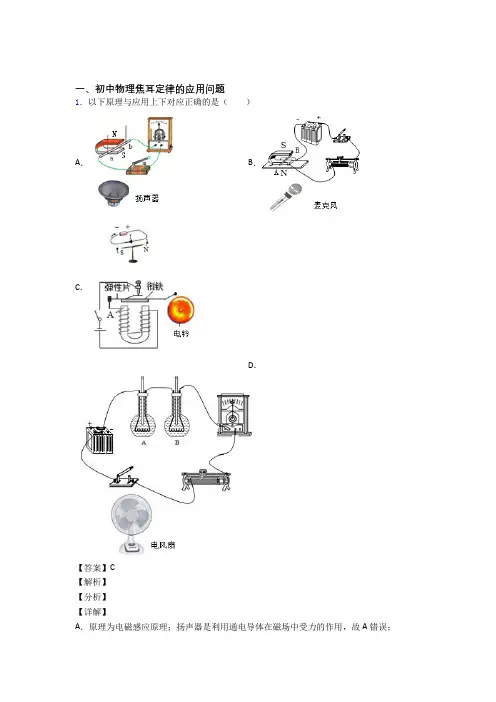

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。

故选C 。

2．家用电吹风的简化电路如图所示，主要技术参数如表。

则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。

【答案】55 2.64×105【解析】【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻： ()22220V 55880W U R P ===Ω电热丝电热丝； [2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。

3．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。

【答案】3【解析】【分析】【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J4．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ．【答案】0.6 1：2【解析】【分析】【详解】由图象知，U =3V 时，I A =0.6A ，I B =0.3A ， 根据U R I=，电阻 3V 50.6A A A U R I ===Ω， 3V 100.3AB B U R I ===Ω， 两电阻串联时，电路总电阻R =R A +R B =5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω； A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．5．下列关于物理中常见电现象和磁现象的说法中一定正确的是（ ）A ．两个轻质小球放在一起时相互排斥，则两球一定带同种电荷B ．一个开关能同时控制两盏灯，则这两盏灯一定是串联的C ．两盏白炽灯串联通电发光，则更亮一点的电阻一定更大D ．电功率相同的电热水壶和电风扇工作相同的时间，发热一定相等【答案】AC【解析】【分析】【详解】A．据“同种电荷相互排斥，异种电荷相互吸引”知，两个轻抚小球放在一起相互排斥，则两球一定带同种电荷，故A正确；B．一个开关同时控制两盏灯，则这两盏灯可能是串联，也有可能是并联，因为两灯并联，开关在干路，则可同时控制两盏灯，故B错误；C．串联电路中，通过两盏灯的电流相等，据P=I2R得，电阻越大，实际功率越大，则亮度越亮，故C正确；D．电功率相同的电热水壶和电风扇在额定电压下工作相同时间，消耗的电能相等，但发热是电热水壶的大于电风扇的。

一、初中物理焦耳定律的应用问题1．一个“220V 300 W"的电热杯，一个“220 V 300W ”的煮蛋器，一台“220V 300 W"的小型洗衣机，分别接在220V 的电压下，则相同时间内它们产生的热量A ．小型洗衣机最少B ．电热杯最少C ．煮蛋器最少D ．一样多【答案】A【解析】【详解】由题意可知，三种仪器的额定功率相同，但小型洗衣机主要将电能转化为机械能；而电热杯、煮蛋器将电能全部转化为内能，故小型洗衣机产生热量最少，故选A 。

2．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。

【答案】3.6 10 6 105【解析】【分析】【详解】[1]由灯泡L 的I - U 图象可知，当额定电压U = 6V 时，灯泡的额定电流I = 0.6A ，则灯泡额定功率6V 0.6A 3.6W P UI ==⨯=[2]当滑片P 在在最左端时，变阻器没有连入电路，电压表示数为6V ，由图象可知，这时电路中的电流为I 大=0.6A由串联电路的电压特点和欧姆定律可得，电源电压L 1U U I R =+大即112V 6V 0.6A R =+⨯解得110R =Ω[3]由电路图可知，当滑片P 在最右端时，滑动变阻器全部接入电路，R 1与R 2灯泡串联，电 压表测灯泡两端电压，此时电压表示数最小，为U 小= 2V由图象可知，这时电路中的电流为I 小= 0.4A由串联电路的电压特点和欧姆定律可得，电源电压12L U U I R U =++小小滑动变阻器R 2两端的最大电压212V 2V 0.4A 106V U =--⨯Ω=[4]当滑片P 在最右端时，滑动变阻器全部接入电路，通过的电流为I 小= 0.4A则此时滑动变阻器的阻值为 226V =150.4AU R I ==Ω小 移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，则此时滑动变阻器的阻值为 '2715715R =⨯Ω=Ω 则'''L 12U U I R I R =++由图分析可知，当电流'=0.5A I ，灯泡两端电压U L =3.5V 时，等式12V 3.5V+0.5A 10Ω+0.5A 7Ω=⨯⨯成立，即此时通过R 2的电流为0.5A ，则通电1min R 2 产生的热量为()2'2'20.5A 7Ω60s=105J Q I R t ==⨯⨯放3．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ．【答案】0.6 1：2【解析】【分析】【详解】由图象知，U =3V 时，I A =0.6A ，I B =0.3A ， 根据U R I=，电阻 3V 50.6A A A U R I ===Ω， 3V 100.3AB B U R I ===Ω， 两电阻串联时，电路总电阻R =R A +R B =5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω； A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．4．有两个灯泡L 1、L 2，L 1标有“6V 、3W ”字样，L 2没有标记，实验测得L 2的电阻为6Ω。

一、初中物理焦耳定律的应用问题1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（ ）A ．电流比别处大，产生的热量多B ．电流比别处小，产生的热量多C ．电阻比别处小，产生的热量多D ．电阻比别处大，产生的热量多【答案】D【解析】【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。

导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。

【详解】在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。

故选D 。

2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。

【答案】20 60【解析】【分析】【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝因串联电路中各处的电流相等，所以，由I＝UR可得，两电阻的阻值之比11122212UR UIUR UI＝＝＝则R2的阻值R2＝2R1＝2×10Ω＝20Ω[2]若电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I＝123V10Ω20ΩUR R++＝＝0.1AR1在10min内产生的热量Q1＝I2R1t＝(0.1A)2×10Ω×600s＝60J3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。

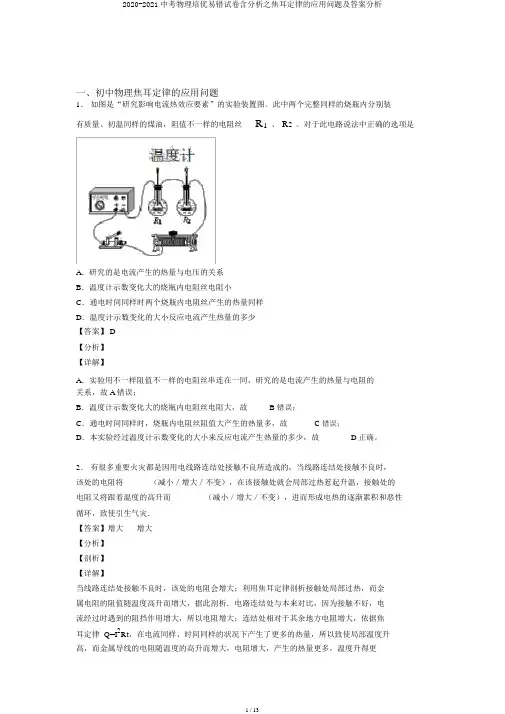

一、初中物理焦耳定律的应用问题1．如图是“研究影响电流热效应要素”的实验装置图。

此中两个完整同样的烧瓶内分别装有质量、初温同样的煤油，阻值不一样的电阻丝R1、R2。

对于此电路说法中正确的选项是A．研究的是电流产生的热量与电压的关系B．温度计示数变化大的烧瓶内电阻丝电阻小C．通电时间同样时两个烧瓶内电阻丝产生的热量同样D．温度计示数变化的大小反应电流产生热量的多少【答案】 D【分析】【详解】A．实验用不一样阻值不一样的电阻丝串连在一同，研究的是电流产生的热量与电阻的关系，故 A错误；B．温度计示数变化大的烧瓶内电阻丝电阻大，故 B 错误；C．通电时间同样时，烧瓶内电阻丝阻值大产生的热量多，故 C 错误；D．本实验经过温度计示数变化的大小来反应电流产生热量的多少，故 D 正确。

2．有很多重要火灾都是因用电线路连结处接触不良所造成的，当线路连结处接触不良时，该处的电阻将 _____（减小／增大／不变），在该接触处就会局部过热惹起升温，接触处的电阻又将跟着温度的高升而_____（减小／增大／不变），进而形成电热的逐渐累积和恶性循环，致使引生气灾．【答案】增大增大【分析】【剖析】【详解】当线路连结处接触不良时，该处的电阻会增大；利用焦耳定律剖析接触处局部过热，而金属电阻的阻值随温度高升而增大，据此剖析．电路连结处与本来对比，因为接触不好，电流经过时遇到的阻挡作用增大，所以电阻增大；连结处相对于其余地方电阻增大，依据焦耳定律 Q=I2Rt，在电流同样、时间同样的状况下产生了更多的热量，所以致使局部温度升高，而金属导线的电阻随温度的高升而增大，电阻增大，产生的热量更多，温度升得更高，致使恶性循环引生气灾．3．一台电动机正常工作时，两头的电压为220V，经过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】 1.2 ×10490.9%【分析】【剖析】【详解】已知线圈的电阻和经过的电流以及通电时间，依据公式Q=I2Rt 可求这台电动机1min 内产生的热量．已知电动机两头的电压和经过的电流，依据公式P=UI 可求电动机的总电功率；再依据公式 P=I2R 计算线圈耗费的功率，总功率减去线圈耗费的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min 内产生的热量：Q=I2Rt=（ 10A）2× 2Ω×4J×； 10（2）电动机的电功率：P 总 =UI=220V×10A=2200W，线圈耗费的功率：P 圈 =I2R=（10A）2× 2Ω =200W，输出功率：P 出 =P 总 -P 圈 =2200W-200W=2000W ，这台电动机的效率：η= P出/ P 总=2000W/ 2200W=90.9%．4．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为，则电阻R=____Ω． .通电10s. R 产生的热量为______J.【答案】 20Ω18J【分析】【剖析】【详解】L 正常发光，说明电源电压为U=6V，电流表测的是总电流，则当闭合开关S 时，灯I=0． 8A，由 P=UI 可知，灯泡中的电流：I L =P 额 /U 额 =3W/6V=0. 5A，依据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0. 8A-0. 5A=0. 3A，由 I=U/R 得, 电阻 :R=U/I R=6V/0．3A=20Ω；通电 1min 电阻 R 产生的热量：Q=W=UI R t=6V×0． 3A× 10s=18J。
