风机结构与原理

空气悬浮鼓风机工作原理及结构介绍
鼓风机体是整个鼓风机的主体部分，由旋转机构和气流导向结构组成。

其外形一般为圆筒状，内部安装了旋转机构和鼓风叶片。

旋转机构一般由电动机和传动装置组成。

电动机是鼓风机的动力源，
通过传动装置将电动机的旋转动力传递给鼓风叶片。

传动装置一般采用皮
带传动或齿轮传动等方式，以保证鼓风叶片的高速旋转。

鼓风叶片是鼓风机的关键部件，它们位于鼓风机体的内部，并固定在
旋转轴上。

鼓风叶片一般由轻质金属或塑料等材料制成，并采用多片叶片
的形式。

这样可以增加气流的流量和压力。

当电动机驱动旋转机构旋转时，鼓风叶片也随之旋转，通过旋转的动力将空气加速，进而产生气流。

喷口或导管是将加速后的气流输送到需要增压或气流的地方。

喷口位
于鼓风机体的一端或两端，可以直接将气流喷射到需要增压的工作区域。

导管则是将气流通过管道输送到需要气流的位置。

喷嘴或导管的形状和尺
寸会根据具体的工作需求进行设计。

除了以上主要部件外，空气悬浮鼓风机还可能包括控制系统和过滤系
统等辅助设备。

控制系统一般由电子器件和传感器组成，用于监测和控制
鼓风机的运行状况。

过滤系统则用于过滤空气中的杂质和颗粒物，以保证
输送的气流质量。

总结起来，空气悬浮鼓风机通过旋转的鼓风叶片将空气加速，然后通
过喷嘴或导管将加速后的气流输送到需要增压或气流的地方。

其主要结构
包括鼓风机体、电动机、鼓风叶片、喷口或导管等组成，并可能包括控制
系统和过滤系统等辅助设备。

通风机的结构及原理主要由叶轮、机壳、进口集流器、导流片、电动机等部件组成。

1.离心式通风机离心式通风机具有很大的风量范围和风压范围, 在通风工程中被广泛应用。

如图7-1-2、7-1-3所示，空气从轴向流入, 径向流出。

（1）离心风机的基本组成旋转的叶轮和蜗壳式的外壳。

旋转叶轮的功能是使空气获得能量； 蜗壳的功能是收集空气，并将空气的动压有效地转化为静压。

图7-1-2 离心风机结构图1-进气室；2-进气口；3-叶轮；4-蜗壳；5-主轴；6-出气口；7-扩散器图7-1-3 离心风机结构简图（2）离心风机的原理叶轮旋转产生的离心力使空气获得动能, 然后经蜗壳和蜗壳出口扩散段将部分动能转化为静压。

这样,风机出口的空气就是具有一定静压的风流。

离心风机的工作原理（3）离心风机的主要结构参数如图7-1-4所示，离心风机的主要结构参数如下。

①叶轮外径, 常用D表示；②叶轮宽度, 常用b表示；③叶轮出口角,一般用β表示。

叶轮按叶片出口角的不同可分为三种（如图7-1-5）:前向式──叶片弯曲方向与旋转方向相同, β> 90°(90°～ 160°)；后向式──叶片弯曲方向与旋转方向相反, β< 90°(20°～ 70°)；径向式──叶片出口沿径向安装,β= 90°。

　图7-1-4 离心风机叶轮图7-1-5 离心风机叶片出口角（4）离心风机的传动方式如图7-1-6所示。

图7-1-6 离心风机的传动方式2.轴流式通风机如图图7-1-7所示，空气从轴向流入, 轴向流出。

在地下工程施工通风中得到广泛应用。

（1）轴流风机的基本组成集风器, 叶轮, 导叶和扩散筒。

集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压；导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能,同时可减少因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。

风机的结构和工作原理
风机主要由机壳、叶轮、轴、轴承和密封圈等组成，可根据用途的不同分为离心式风机、轴流式风机和混流式风机等。

离心式风机
离心式风机是利用气体离心力的原理来获得风量和风压的机械。

它由叶轮、轴、轴承、机壳等组成。

叶轮是一个圆锥形的空气流，在叶轮中作高速旋转，把气体从叶轮中心吸向外面。

轴是用来装转子的，它起着传送动力和支撑作用。

机壳内装有叶轮，用来吸收气体。

轴流式风机的叶轮是一个轴对称的圆柱形空气流，在轴上有两个进口和一个出口。

当气体从进口进入时，气体受到离心力的作用而被抛向叶片中心；当气体从出口进入时，气体受到压力而被吸入叶片中心。

轴流式风机的轴上装有两个或更多的轴承，轴承用来支撑轴流式风机轴和传递动力和保持旋转方向。

轴流式风机
轴流式风机是利用电机直接驱动叶轮旋转来产生气体动力的机械。

它由机壳、电动机、轴流式叶轮、蜗壳、传动装置等组成。

电机通过联轴器驱动叶轮旋转，通过蜗壳将旋转后的气体引入到蜗壳中。

—— 1 —1 —。

风机的结构和工作原理
风机是一种常见的动力机械设备，其结构和工作原理对于理解其工作原理和性
能具有重要意义。

本文将从风机的结构和工作原理两个方面进行详细介绍。

首先，我们来看一下风机的结构。

风机主要由叶轮、机壳、电机和控制系统组成。

叶轮是风机的核心部件，它负责将风能转化为机械能。

叶轮通常由多个叶片组成，叶片的形状和数量会影响风机的性能。

机壳是叶轮的外部保护装置，它可以起到导流和集中风力的作用。

电机是风机的动力源，它通过电能转化为机械能，驱动叶轮旋转。

控制系统则可以根据需要对风机进行启动、停止、调速等操作，以保证风机的正常运行。

接下来，我们来了解一下风机的工作原理。

当风机启动时，电机会带动叶轮旋转。

当风力作用于叶轮上时，叶轮会受到风力的作用而转动，同时叶片的形状和数量会使风力转化为机械能。

转动的叶轮会产生气流，气流经过机壳后被集中，然后通过风机出口排出。

在这个过程中，风能被转化为机械能，从而实现了风机的工作。

除了以上介绍的基本结构和工作原理外，风机还有很多衍生形式和应用。

例如，风力发电机就是利用风机的工作原理来产生电能的设备，它在现代能源领域中具有重要的地位。

此外，风机还可以用于工业通风、空气净化、气体输送等领域，发挥着重要的作用。

总的来说，风机的结构和工作原理是相辅相成的，只有充分理解其结构和工作
原理，才能更好地应用和维护风机。

希望本文的介绍能够对大家有所帮助，谢谢阅读！。

风力发电机的构造及工作原理_风能发电的原理风力发电机是很多人都熟悉的发电机种类，但是大多数的人不清楚风力发电机是如何发电的。

下面一起来看看小编为大家整理的风力发电机的构造及工作原理，欢迎阅读，仅供参考。

风力发电机结构机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

转子叶片：捉获风，并将风力传送到转子轴心。

现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。

轴心：转子轴心附着在风力发电机的低速轴上。

低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。

高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

发电机：通常被称为感应电机或异步发电机。

在现代风力发电机上，最大电力输出通常为500至1500千瓦。

偏航装置：借助电动机转动机舱，以使转子正对着风。

偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。

为防止任何故障(即齿轮箱或发电机的过热)，该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。

液压系统：用于重置风力发电机的空气动力闸。

冷却元件：包含一个风扇，用于冷却发电机。

此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。

一些风力发电机具有水冷发电机。

塔：风力发电机塔载有机舱及转子。

通常高的塔具有优势，因为离地面越高，风速越大。

现代600千瓦风汽轮机的塔高为40至60米。

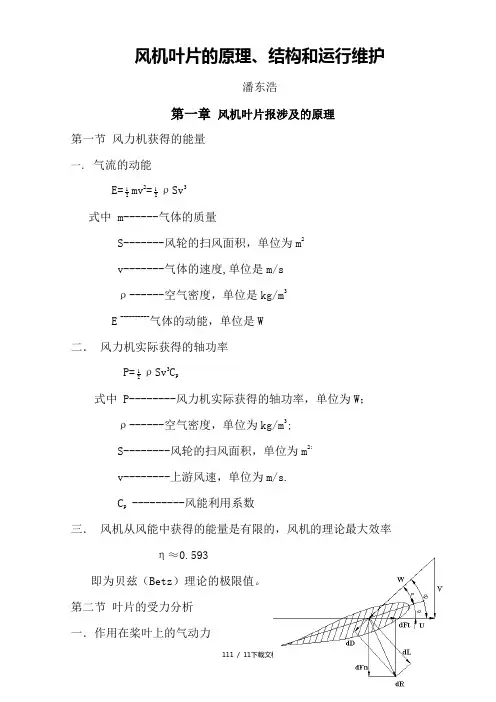

风机叶片的原理、结构和运行维护潘东浩第一章 风机叶片报涉及的原理第一节 风力机获得的能量一． 气流的动能 E=21mv 2=21ρSv 3式中 m------气体的质量S-------风轮的扫风面积，单位为m 2v-------气体的速度,单位是m/sρ------空气密度，单位是kg/m 3E ----------气体的动能，单位是W二． 风力机实际获得的轴功率P=21ρSv 3C p式中 P--------风力机实际获得的轴功率，单位为W ；ρ------空气密度，单位为kg/m 3;S--------风轮的扫风面积，单位为m 2;v--------上游风速，单位为m/s.C p ---------风能利用系数三． 风机从风能中获得的能量是有限的，风机的理论最大效率η≈0.593即为贝兹（Betz ）理论的极限值。

第二节 叶片的受力分析一．作用在桨叶上的气动力上图是风轮叶片剖面叶素不考虑诱导速度情况下的受力分析。

在叶片局部剖面上，W 是来流速度V 和局部线速度U 的矢量和。

速度W 在叶片局部剖面上产生升力dL 和阻力dD ，通过把dL 和dD 分解到平行和垂直风轮旋转平面上，即为风轮的轴向推力dFn 和旋转切向力dFt 。

轴向推力作用在风力发电机组塔架上，旋转切向力产生有用的旋转力矩，驱动风轮转动。

上图中的几何关系式如下：U V WΦ=θ+αdFn=dDsin Φ+dLcos ΦdFt=dLsin Φ-dDcos ΦdM=rdFt=r(dLsin Φ-dDcos Φ)其中，Φ为相对速度W 与局部线速度U （旋转平面）的夹角，称为倾斜角；θ为弦线和局部线速度U （旋转平面）的夹角，称为安装角或节距角；α为弦线和相对速度W 的夹角，称为攻角。

二．桨叶角度的调整（安装角）对功率的影响。

（定桨距）改变桨叶节距角的设定会影响额定功率的输出，根据定桨距风力机的特点，应当尽量提高低风速时的功率系数和考虑高风速时的失速性能。

风机控制系统结构原理分解风机控制系统是一种广泛应用于工业和民用领域的关键设备，它通过精确控制风机的运行，实现能源的高效利用和环境的改善。

本文将从结构和原理两方面对风机控制系统进行详细分解，以便更好地理解其工作原理和应用。

一、风机控制系统的结构风机控制系统的结构主要包括传感器、执行器、控制器和人机界面四个组成部分。

1. 传感器传感器是风机控制系统的重要组成部分，它能够实时感知和测量风机工作状态的参数。

常见的传感器包括温度传感器、压力传感器、流量传感器等。

通过传感器获得的参数信息将作为控制系统的输入，用于分析和判断当前风机的工作状态。

2. 执行器执行器是风机控制系统中的关键元件，主要负责控制风机的启停和调速。

常用的执行器有变频器和电动阀门。

变频器可以根据控制信号调整电机的转速，从而实现风机的调速控制；而电动阀门则可以控制风机的流量开关。

通过执行器的控制，风机的运行状态可以根据系统的需求进行精确调节。

3. 控制器控制器是风机控制系统的核心部分，它负责接收来自传感器的信号，进行数据处理和逻辑判断，并输出相应的控制信号。

控制器一般采用微处理器或PLC等方式实现，具备运算能力和控制算法。

它可以根据风机系统的要求，进行运算处理和控制指令的生成，从而精确地控制风机的运行状态。

4. 人机界面人机界面是风机控制系统中与操作人员进行信息交互的接口，主要通过显示屏、键盘和按钮等形式实现。

通过人机界面，操作人员可以随时了解风机的工作状态和参数信息，并对系统进行操作和调节。

人机界面的友好设计能够提高系统的可操作性和用户体验。

二、风机控制系统的原理风机控制系统的工作原理主要包括信号采集、信号处理、控制算法和执行器控制等几个方面。

1. 信号采集在风机控制系统中，传感器负责采集风机的工作状态参数，如风机风速、温度、流量等。

传感器通过将这些参数转换为电信号，并将其传送给控制器。

2. 信号处理控制器接收到传感器的信号后，对信号进行处理。

风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。

#7、8炉送风机也采用动叶可调轴流式风机。

为了充分掌握动叶可调轴流式风机的动叶调节机构和工作原理，首先我们要了解动叶可调轴流式风机的有关特性。

一.引、送风机的结构：引、送风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。

二.引送风机的工作原理：引送风机的工作原理是基于机翼型理论：当气体以一个攻角α进入叶轮，在翼背上产生一个升力，同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。

与此同时，风机进口处由于差压的作用，使气体不断地被吸入。

动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差越大，风量则小。

当攻角达到临界值时，气体将离开翼背的型线而发生涡流，此时风机压力大，幅度下降，产生失速现象。

三.引送风机相关参数：四.引、送风机液压油系统图：五.引、送风机动叶调节机构工作原理：从液压调节机构来看，液压调节结构可分为两部分：一部分为控制头，它不随轴转动。

另一部分为油缸及活塞，它们与叶轮一起旋转，但活塞没有轴向位移，叶片装在叶柄的外端。

每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一定角装设，两者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。

液压调节机构的调节原理大致如下：1.当讯号从控制轴输入要求“+”向位移时分配器左移、压力油从进油管A经过通路2送到活塞左边的油缸，由于活塞无轴向位移，油缸左侧的油压就上升，使油缸向左移动，带动调节连杆偏移，使动叶片向“+”向位移。

与此同时，调节杆（反馈杆）也随着油缸左移，而齿条将带动控制轴的扇齿轮反时针转动，但分配器带动的齿条却要求控制轴的扇齿做顺时针转动因而调节杆就起到“弹簧”的限位作用。

当调节力大时，“弹簧”限不住位置，所以叶片仍向“+”向位移，即为叶片调节正终端位置，但由于“弹簧”的牵制作用，在一定时间后油缸的位移自动停止，由此可以避免叶片调节过大，防止小流量时风机进入失速区。

风机叶片得原理、结构与运行维护潘东浩第一章风机叶片报涉及得原理第一节风力机获得得能量一．气流得动能E=ｍｖ2=ρＳv3式中m—--———气体得质量S-—－—－-—风轮得扫风面积,单位为m2v-－—-－－—气体得速度,单位就是m/sρ－--－--空气密度,单位就是kｇ/m3Ｅ—-———－—-—-气体得动能,单位就是W二、风力机实际获得得轴功率Ｐ=ρＳv3C p式中P-－—－--－—风力机实际获得得轴功率,单位为W;ρ-———-—空气密度,单位为kｇ/m３;S————-—－-风轮得扫风面积,单位为m２;ｖ－－---－——上游风速,单位为m/s、Ｃp -—－-－-—－—风能利用系数三。

风机从风能中获得得能量就是有限得,风机得理论最大效率η≈0。

5９3即为贝兹(Bｅtz)理论得极限值。

第二节叶片得受力分析一。

作用在桨叶上得气动力上图就是风轮叶片剖面叶素不考虑诱导速度情况下得受力分析。

在叶片局部剖面上,W就是来流速度V与局部线速度U得矢量与。

速度W在叶片局部剖面上产生升力dL与阻力ｄＤ,通过把ｄL与dD分解到平行与垂直风轮旋转平面上,即为风轮得轴向推力dFｎ与旋转切向力dFt。

轴向推力作用在风力发电机组塔架上,旋转切向力产生有用得旋转力矩,驱动风轮转动。

上图中得几何关系式如下:Φ＝θ＋αdFn=dDsinΦ+dLcosΦdＦt＝ｄLｓiｎΦ-dDｃosΦdM=rdFt=ｒ(dＬsｉnΦ-ｄDcosΦ)其中,Φ为相对速度W与局部线速度Ｕ(旋转平面)得夹角,称为倾斜角;θ为弦线与局部线速度U(旋转平面)得夹角,称为安装角或节距角;α为弦线与相对速度W得夹角,称为攻角。

二。

桨叶角度得调整(安装角)对功率得影响。

(定桨距)改变桨叶节距角得设定会影响额定功率得输出,根据定桨距风力机得特点,应当尽量提高低风速时得功率系数与考虑高风速时得失速性能、定桨距风力发电机组在额定风速以下运行时,在低风速区,不同得节距角所对应得功率曲线几乎就是重合得。

混流风机结构及工作原理
混流风机是介于轴流风机和离心风机之间的一种风机，它的叶轮介于轴流风机和离心风机之间，因此具有轴流风机和离心风机的一些特点。

混流风机的结构主要包括叶轮、机壳、进风口、出风口、电机等部件。

其中，叶轮是混流风机的核心部件，由前叶片和后叶片组成，前叶片和后叶片的形状和数量不同，使得混流风机能够实现轴向流动和径向流动的混合，从而达到高效的通风和排风效果。

机壳是混流风机的外壳，通常采用钢板或玻璃钢等材料制成，具有良好的隔音和防腐性能。

进风口和出风口分别用于进气和排气，通常安装在混流风机的两侧，进风口和出风口之间通过管道相连。

电机是混流风机的动力源，通常采用交流电机或直流电机，通过电机的转动带动叶轮的旋转，从而实现通风和排风的目的。

混流风机的工作原理是利用叶轮的旋转将空气吸入混流风机，经过叶轮的混合和离心运动，将空气排出混流风机的出风口。

在混流风机工作时，叶轮的旋转速度和方向会随着负载的变化而变化，从而实现自动调节风量和风压的功能。

总之，混流风机是一种高效、节能、环保的通风和排风设备，具有广泛的应用前景。

风机控制系统结构原理分解风机控制系统是一种广泛应用于工业生产和环境调节中的重要设备。

它通过调节风机的运行速度、方向和风量，实现对空气流动的控制。

本文将从结构和原理两个方面对风机控制系统进行分解，以便更好地理解其工作原理和应用。

一、风机控制系统的结构风机控制系统通常由以下几个关键组件组成：1. 风机：作为整个系统的核心部件，风机负责产生气流并调节风量。

风机的类型和规格根据实际需求进行选择，常见的有轴流风机和离心风机等。

2. 电机：电机作为驱动装置，为风机提供动力，使其能够正常运行。

根据风机的功率和工作条件，选择合适的电机类型和容量。

3. 变频器：变频器用于调节电机的转速和频率，从而控制风机的风量。

通过改变电机的供电频率，可以实现风机的无级调速，提高系统的灵活性和能耗效率。

4. 传感器：传感器用于采集系统的各种参数，如温度、湿度、压力等。

这些参数将作为反馈信号，通过控制器进行处理，进而实现对风机的精确控制。

5. 控制器：控制器是整个系统的大脑，负责接收传感器的信号并进行分析和处理，然后输出控制信号给变频器，调节风机的运行模式和风量。

控制器通常采用PLC（可编程逻辑控制器）或者微机控制系统。

6. 人机界面：人机界面提供给操作人员与系统进行交互的接口，一般采用触摸屏、键盘或者远程监控系统。

通过人机界面，用户可以设定风机的工作参数、监测系统的运行状态和故障报警等。

二、风机控制系统的原理风机控制系统的原理主要包括运行方式、速度调节和风量控制三个方面。

1. 运行方式风机控制系统的运行方式主要分为手动控制和自动控制两种。

手动控制方式下，操作人员通过人机界面或者开关按钮手动控制风机的启停和运行模式。

这种方式适用于简单的操作场景，但不利于对系统的精确控制。

自动控制方式下，控制器通过接收传感器信号实时监测环境参数，并根据预设的控制策略自动调节风机的运行状态。

这种方式具有较高的智能化程度和自动化程度，适用于复杂的生产过程和调节要求。
