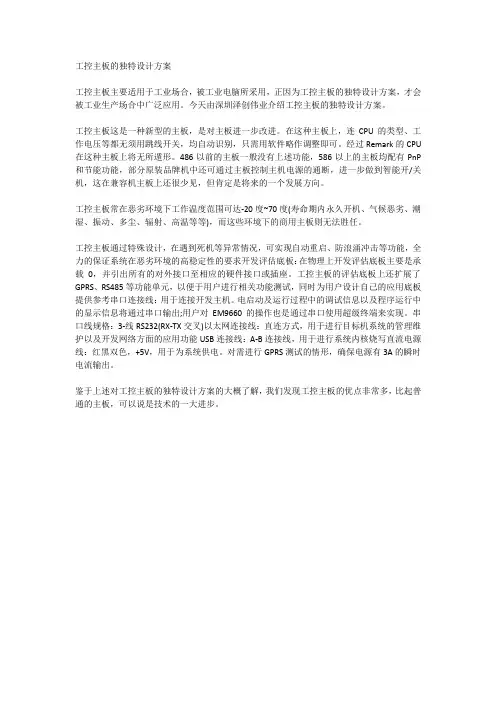

工控主板的独特设计方案工控主板主要适用于工业场合，被工业电脑所采用，正因为工控主板的独特设计方案，才会被工业生产场合中广泛应用。
今天由深圳泽创伟业介绍工控主板的独特设计方案。
工控主板这是一种新型的主板，是对主板进一步改进。
在这种主板上，连CPU的类型、工作电压等都无须用跳线开关，均自动识别，只需用软件略作调整即可。
经过Remark的CPU 在这种主板上将无所遁形。
486以前的主板一般没有上述功能，586以上的主板均配有PnP 和节能功能，部分原装品牌机中还可通过主板控制主机电源的通断，进一步做到智能开/关机，这在兼容机主板上还很少见，但肯定是将来的一个发展方向。
工控主板常在恶劣环境下工作温度范围可达-20度~70度(寿命期内永久开机、气候恶劣、潮湿、振动、多尘、辐射、高温等等)，而这些环境下的商用主板则无法胜任。
工控主板通过特殊设计，在遇到死机等异常情况，可实现自动重启、防浪涌冲击等功能，全力的保证系统在恶劣环境的高稳定性的要求开发评估底板：在物理上开发评估底板主要是承载0，并引出所有的对外接口至相应的硬件接口或插座。
工控主板的评估底板上还扩展了GPRS、RS485等功能单元，以便于用户进行相关功能测试，同时为用户设计自己的应用底板提供参考串口连接线：用于连接开发主机。
电启动及运行过程中的调试信息以及程序运行中的显示信息将通过串口输出;用户对EM9660的操作也是通过串口使用超级终端来实现。
串口线规格：3-线RS232(RX-TX交叉)以太网连接线：直连方式，用于进行目标机系统的管理维护以及开发网络方面的应用功能USB连接线：A-B连接线，用于进行系统内核烧写直流电源线：红黑双色，+5V，用于为系统供电。
对需进行GPRS测试的情形，确保电源有3A的瞬时电流输出。
鉴于上述对工控主板的独特设计方案的大概了解，我们发现工控主板的优点非常多，比起普通的主板，可以说是技术的一大进步。
工控机的大小标准全文共四篇示例，供读者参考第一篇示例：工控机是工业控制系统中的一个重要组成部分，用于监控和控制生产过程中的各种设备和机器。
随着工业自动化的发展，工控机在现代工业生产中的地位愈发重要。
而工控机的大小标准则是工控机设计中一个重要的考虑因素，不同大小的工控机适用于不同的场景和需求。
工控机的大小标准通常包括以下几个方面：尺寸、重量、散热设计和扩展性。
尺寸是指工控机的长、宽、高等尺寸参数，合适的尺寸可以更好地满足不同场景下的空间要求。
在空间有限的工作环境中，需要尺寸较小的工控机，而在空间充裕的场景下，则可以选择尺寸较大的工控机。
重量是指工控机本身的重量，重量轻的工控机更易安装和移动，适用于需要频繁调整位置的场景，而重量较重的工控机则更稳定，适用于固定安装的场景。
散热设计是指工控机在运行过程中产生的热量的散热方式，良好的散热设计可以确保工控机在长时间高负荷运行时不过热，从而延长工控机的使用寿命。
不同大小的工控机通常采用不同的散热设计方案，以适应不同的散热需求。
扩展性是指工控机的硬件扩展能力，包括支持的接口类型和数量、扩展插槽的设计等。
一台好的工控机应具有较多接口和扩展插槽，以满足不同工业应用场景的需求。
根据以上几个方面的考虑，工控机通常可以分为几种不同大小的标准。
在工控机领域中，尺寸通常以英寸（inch）为单位。
常见的工控机尺寸包括3.5英寸、5.25英寸、7英寸、10.4英寸、15英寸等。
这些尺寸标准通常是指工控机的显示屏大小，与整体尺寸和重量有一定对应关系。
3.5英寸工控机通常是指嵌入式工控机，尺寸小、功能简单，适用于一些较为简单的工业控制应用。
5.25英寸工控机通常是指一般工控机，常用于较为复杂的工业控制系统中。
7英寸、10.4英寸、15英寸等工控机通常是指触摸屏工控机，通常用于一些需要人机交互的工业自动化应用中。
工控机还可以按照其重量来分类，通常可以分为轻型工控机、中型工控机和重型工控机等。

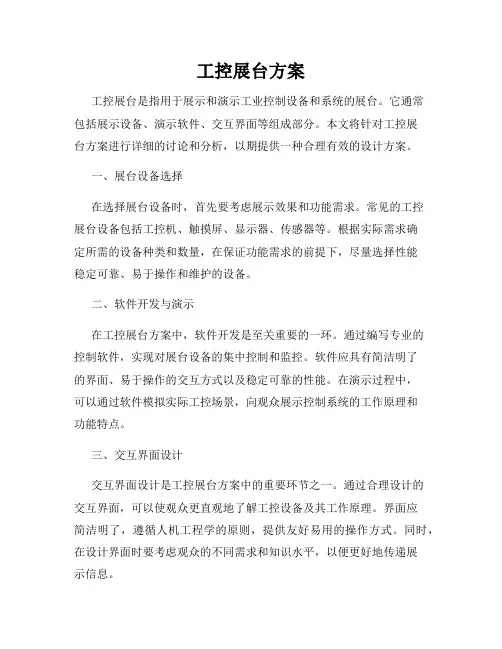

工控展台方案工控展台是指用于展示和演示工业控制设备和系统的展台。
它通常包括展示设备、演示软件、交互界面等组成部分。
本文将针对工控展台方案进行详细的讨论和分析，以期提供一种合理有效的设计方案。
一、展台设备选择在选择展台设备时，首先要考虑展示效果和功能需求。
常见的工控展台设备包括工控机、触摸屏、显示器、传感器等。
根据实际需求确定所需的设备种类和数量，在保证功能需求的前提下，尽量选择性能稳定可靠、易于操作和维护的设备。
二、软件开发与演示在工控展台方案中，软件开发是至关重要的一环。
通过编写专业的控制软件，实现对展台设备的集中控制和监控。
软件应具有简洁明了的界面、易于操作的交互方式以及稳定可靠的性能。
在演示过程中，可以通过软件模拟实际工控场景，向观众展示控制系统的工作原理和功能特点。
三、交互界面设计交互界面设计是工控展台方案中的重要环节之一。
通过合理设计的交互界面，可以使观众更直观地了解工控设备及其工作原理。
界面应简洁明了，遵循人机工程学的原则，提供友好易用的操作方式。
同时，在设计界面时要考虑观众的不同需求和知识水平，以便更好地传递展示信息。
四、安全保障在工控展台方案中，安全保障是非常重要的考虑因素。
工控设备通常涉及对生产设备和工艺过程的控制，因此必须保证展示过程的安全性和稳定性。
在设计方案时，应遵循相关的安全规范和标准，确保设备和系统的安全运行。
同时，必须加强对展示人员和观众的安全培训，提高安全意识。
五、维护和升级工控展台方案的维护和升级是确保展示效果和功能稳定的关键。
需要建立一套完善的维护机制，包括定期检查设备运行状况、及时处理故障和问题、定期更新软件等。
此外，及时了解和应用最新的工控技术，进行系统升级和优化，以满足不断变化的展示需求。
六、案例分析以某公司的工控展台方案为例，该方案采用高性能工控机作为控制系统核心，配备触摸屏和显示器作为人机交互界面，通过自主开发的软件实现对现场设备的监控和控制。
该方案设计了直观清晰的操作界面，通过动画和图形等方式向观众展示控制系统的工作过程。

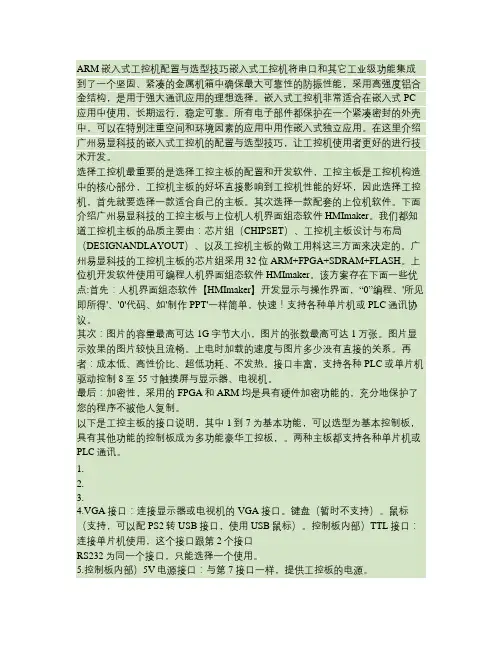

ARM嵌入式工控机配置与选型技巧嵌入式工控机将串口和其它工业级功能集成到了一个坚固、紧凑的金属机箱中确保最大可靠性的防振性能，采用高强度铝合金结构，是用于强大通讯应用的理想选择。
嵌入式工控机非常适合在嵌入式PC 应用中使用，长期运行，稳定可靠。
所有电子部件都保护在一个紧凑密封的外壳中，可以在特别注重空间和环境因素的应用中用作嵌入式独立应用。
在这里介绍广州易显科技的嵌入式工控机的配置与选型技巧，让工控机使用者更好的进行技术开发。
选择工控机最重要的是选择工控主板的配置和开发软件，工控主板是工控机构造中的核心部分，工控机主板的好坏直接影响到工控机性能的好坏，因此选择工控机，首先就要选择一款适合自己的主板。
其次选择一款配套的上位机软件。
下面介绍广州易显科技的工控主板与上位机人机界面组态软件HMImaker。
我们都知道工控机主板的品质主要由：芯片组（CHIPSET）、工控机主板设计与布局（DESIGNANDLAYOUT）、以及工控机主板的做工用料这三方面来决定的。
广州易显科技的工控机主板的芯片组采用32位ARM+FPGA+SDRAM+FLASH。
上位机开发软件使用可编程人机界面组态软件HMImaker。
该方案存在下面一些优点:首先：人机界面组态软件【HMImaker】开发显示与操作界面，“0”编程、'所见即所得'、'0'代码、如'制作PPT'一样简单，快速！支持各种单片机或PLC通讯协议。
其次：图片的容量最高可达1G字节大小，图片的张数最高可达1万张。
图片显示效果的图片较快且流畅。
上电时加载的速度与图片多少没有直接的关系。
再者：成本低、高性价比、超低功耗、不发热。
接口丰富，支持各种PLC或单片机驱动控制8至55寸触摸屏与显示器、电视机。
最后：加密性，采用的FPGA和ARM均是具有硬件加密功能的，充分地保护了您的程序不被他人复制。
以下是工控主板的接口说明，其中1到7为基本功能，可以选型为基本控制板，具有其他功能的控制板成为多功能豪华工控板，。

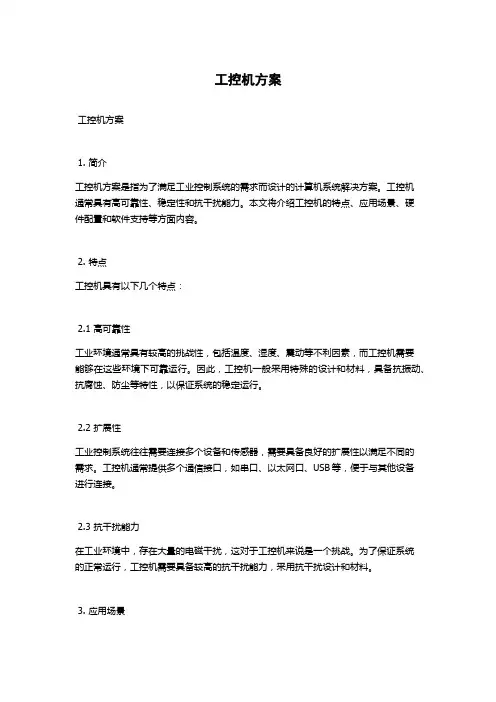

工控机方案工控机方案1. 简介工控机方案是指为了满足工业控制系统的需求而设计的计算机系统解决方案。
工控机通常具有高可靠性、稳定性和抗干扰能力。
本文将介绍工控机的特点、应用场景、硬件配置和软件支持等方面内容。
2. 特点工控机具有以下几个特点：2.1 高可靠性工业环境通常具有较高的挑战性，包括温度、湿度、震动等不利因素，而工控机需要能够在这些环境下可靠运行。
因此，工控机一般采用特殊的设计和材料，具备抗振动、抗腐蚀、防尘等特性，以保证系统的稳定运行。
2.2 扩展性工业控制系统往往需要连接多个设备和传感器，需要具备良好的扩展性以满足不同的需求。
工控机通常提供多个通信接口，如串口、以太网口、USB等，便于与其他设备进行连接。
2.3 抗干扰能力在工业环境中，存在大量的电磁干扰，这对于工控机来说是一个挑战。
为了保证系统的正常运行，工控机需要具备较高的抗干扰能力，采用抗干扰设计和材料。
3. 应用场景工控机广泛应用于各个工业领域，包括制造业、能源行业、交通运输、自动化控制等。
3.1 制造业在制造业中，工控机通常作为控制中心，用于监控和控制生产过程。
它可以接收传感器的数据，并根据预设的逻辑进行控制，从而实现自动化生产。
3.2 能源行业在能源行业，工控机可以用于监控和管理电力的生成、传输和分配过程。
通过工控机，可以实时监测电力系统的状态，提高运营效率和安全性。
3.3 交通运输在交通运输领域，工控机可以用于控制和管理交通信号灯、车辆调度等工作。
它可以通过与其他设备的连接，实现交通流量的优化和安全性的提升。
3.4 自动化控制工控机在自动化控制领域有着广泛的应用。
它可以控制和监控自动化设备，如机械臂、流水线等，提高生产效率和质量。
4. 硬件配置工控机的硬件配置通常根据具体的应用需求而定，但一般包括以下几个方面：1. 处理器：工控机通常采用低功耗、高性能的处理器，以保证系统的稳定运行和高效益的能耗比。
2. 内存：工业环境中的应用通常需要处理大量的数据，因此工控机需要具备足够的内存来支持数据的处理和存储。

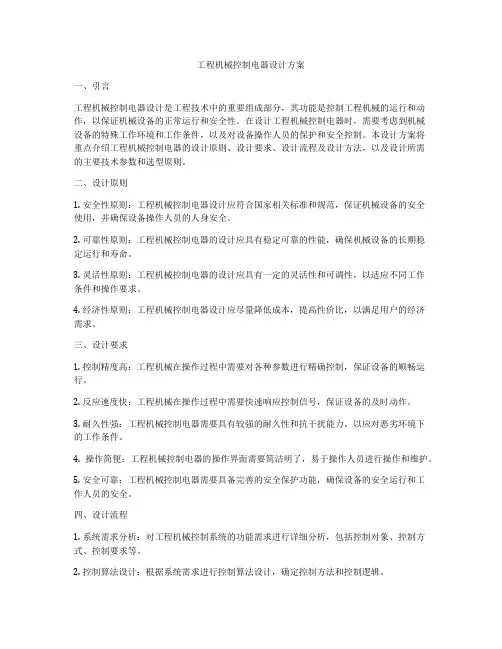

工程机械控制电器设计方案一、引言工程机械控制电器设计是工程技术中的重要组成部分，其功能是控制工程机械的运行和动作，以保证机械设备的正常运行和安全性。
在设计工程机械控制电器时，需要考虑到机械设备的特殊工作环境和工作条件，以及对设备操作人员的保护和安全控制。
本设计方案将重点介绍工程机械控制电器的设计原则、设计要求、设计流程及设计方法，以及设计所需的主要技术参数和选型原则。
二、设计原则1. 安全性原则：工程机械控制电器设计应符合国家相关标准和规范，保证机械设备的安全使用，并确保设备操作人员的人身安全。
2. 可靠性原则：工程机械控制电器的设计应具有稳定可靠的性能，确保机械设备的长期稳定运行和寿命。
3. 灵活性原则：工程机械控制电器的设计应具有一定的灵活性和可调性，以适应不同工作条件和操作要求。
4. 经济性原则：工程机械控制电器设计应尽量降低成本，提高性价比，以满足用户的经济需求。
三、设计要求1. 控制精度高：工程机械在操作过程中需要对各种参数进行精确控制，保证设备的顺畅运行。
2. 反应速度快：工程机械在操作过程中需要快速响应控制信号，保证设备的及时动作。
3. 耐久性强：工程机械控制电器需要具有较强的耐久性和抗干扰能力，以应对恶劣环境下的工作条件。
4. 操作简便：工程机械控制电器的操作界面需要简洁明了，易于操作人员进行操作和维护。
5. 安全可靠：工程机械控制电器需要具备完善的安全保护功能，确保设备的安全运行和工作人员的安全。
四、设计流程1. 系统需求分析：对工程机械控制系统的功能需求进行详细分析，包括控制对象、控制方式、控制要求等。
2. 控制算法设计：根据系统需求进行控制算法设计，确定控制方法和控制逻辑。
3. 电气原理图设计：根据控制算法进行电气原理图设计，确定控制电器的布局和连接方式。
4. 控制电器选型：根据系统需求和电气原理图，选择合适的控制电器设备，包括传感器、执行器、继电器、接触器等。
5. 控制系统搭建与调试：根据设计的电气原理图和选型结果，进行控制系统的搭建和调试，确保控制系统的稳定性和可靠性。

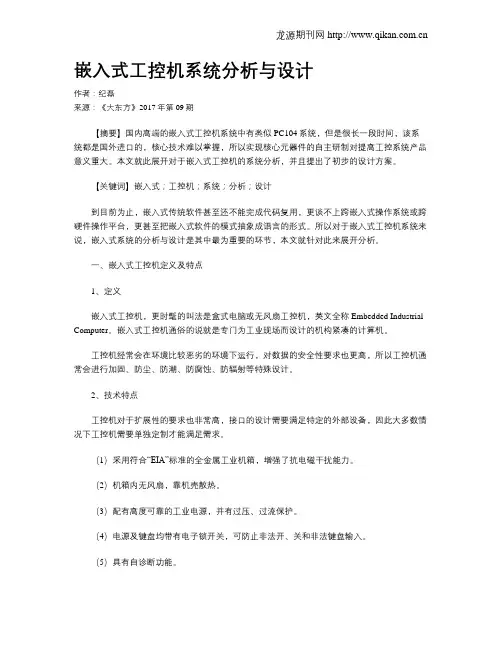

嵌入式工控机系统分析与设计作者：纪磊来源：《大东方》2017年第09期【摘要】国内高端的嵌入式工控机系统中有类似PC104系统，但是很长一段时间，该系统都是国外进口的，核心技术难以掌握，所以实现核心元器件的自主研制对提高工控系统产品意义重大。
本文就此展开对于嵌入式工控机的系统分析，并且提出了初步的设计方案。
【关键词】嵌入式；工控机；系统；分析；设计到目前为止，嵌入式传统软件甚至还不能完成代码复用，更谈不上跨嵌入式操作系统或跨硬件操作平台，更甚至把嵌入式软件的模式抽象成语言的形式。
所以对于嵌入式工控机系统来说，嵌入式系统的分析与设计是其中最为重要的环节，本文就针对此来展开分析。
一、嵌入式工控机定义及特点1、定义嵌入式工控机，更时髦的叫法是盒式电脑或无风扇工控机，英文全称Embedded Industrial Computer。
嵌入式工控机通俗的说就是专门为工业现场而设计的机构紧凑的计算机。
工控机经常会在环境比较恶劣的环境下运行，对数据的安全性要求也更高，所以工控机通常会进行加固、防尘、防潮、防腐蚀、防辐射等特殊设计。
2、技术特点工控机对于扩展性的要求也非常高，接口的设计需要满足特定的外部设备，因此大多数情况下工控机需要单独定制才能满足需求。
（1）采用符合“EIA”标准的全金属工业机箱，增强了抗电磁干扰能力。
（2）机箱内无风扇，靠机壳散热。
（3）配有高度可靠的工业电源，并有过压、过流保护。
（4）电源及键盘均带有电子锁开关，可防止非法开、关和非法键盘输入。
（5）具有自诊断功能。
（6）设有“看门狗“定时器，在因故障死机时，无需人的干预而自动复位。
（7）便于多任务的调度和运行。
二、嵌入式工控机系统简介嵌入式系统是一种将计算机技术作为基础，将应用作为中心目的，软硬件皆可裁剪来适应特定应用的，对成本、体积、可靠性、功耗、功能都有相对严格要求的专用的计算机系统，是一种计算机系统的应用形式，亦被称为埋藏式计算机。
