电路分析理论试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件不包括以下哪一项？A. 电阻B. 电容C. 电感D. 变压器2. 欧姆定律描述的是电压、电流和电阻之间的关系，其表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V3. 在交流电路中，电感元件的阻抗与频率的关系是：A. 成正比B. 成反比C. 无关D. 成正弦函数关系4. 电路中节点电压法的基本原理是：A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 叠加定理5. 以下哪个不是电路分析中的定理或定律？A. 戴维南定理B. 诺顿定理C. 叠加定理D. 欧拉定律6. 一个电路中，如果电流I为2A，电阻R为3Ω，根据欧姆定律，该电路的电压V为：A. 6VB. 4VC. 2VD. 1V7. 电路中的功率P可以表示为：A. P = V * IB. P = V / IC. P = I^2 * RD. P = V^2 / R8. 一个RLC串联电路的谐振频率f0可以通过以下公式计算：A. f0 = 1 / (2π√(LC))B. f0 = 1 / (2π√(L/C))C. f0 = 1 / (2π√(R/L))D. f0 = 1 / (2π√(R/C))9. 在电路分析中，如果一个电路元件的阻抗Z为纯实数，那么该元件可能是：A. 电阻B. 电容C. 电感D. 变压器10. 一个电路的总电阻Rt可以通过以下公式计算：A. Rt = R1 + R2 + R3B. Rt = 1 / (1/R1 + 1/R2 + 1/R3)C. Rt = R1 * R2 / (R1 + R2)D. Rt = √(R1 * R2)二、简答题（每题10分，共20分）1. 简述基尔霍夫电流定律和基尔霍夫电压定律，并说明它们在电路分析中的应用。

2. 解释什么是戴维南定理，它在电路设计中有何用途？三、计算题（每题15分，共30分）1. 给定一个由两个电阻R1 = 100Ω和R2 = 200Ω串联组成的电路，求它们两端的总电压Ut，如果通过它们的电流I为0.5A。

电路考试试题库及参考答案一、选择题1. 在电路中，电流的流动方向是：A. 从正极流向负极B. 从负极流向正极C. 无固定方向D. 以上都不对参考答案：A2. 欧姆定律的基本表达式是：A. V = IRB. I = V/RC. R = V/ID. 以上都是参考答案：D3. 一个电阻为100Ω，通过它的电流为0.2A，根据欧姆定律，两端电压为：A. 20VB. 4VC. 10VD. 5V参考答案：A二、简答题1. 什么是基尔霍夫电压定律（KVL）？参考答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压降总和等于电压升总和。

2. 什么是叠加定理？参考答案：叠加定理是指在电路中，任何节点的电压或任何回路的电流都可以看作是各个独立电源单独作用时在该节点或回路产生的电压或电流的代数和。

三、计算题1. 给定一个串联电路，其中包含三个电阻分别为R1=200Ω，R2=300Ω，R3=500Ω。

若电路两端电压为120V，求流过R1的电流。

参考答案：首先计算总电阻R_total = R1 + R2 + R3 = 1000Ω。

根据欧姆定律，电流I = V / R_total = 120V / 1000Ω = 0.12A。

由于是串联电路，流过R1的电流等于流过整个电路的电流，即0.12A。

2. 一个并联电路中包含两个电阻，R1=100Ω，R2=200Ω，电路两端电压为24V。

求通过R1的电流。

参考答案：由于是并联电路，两端电压相同，即R1两端电压为24V。

根据欧姆定律，I1 = V / R1 = 24V / 100Ω = 0.24A。

四、分析题1. 一个电路包含一个10V的直流电源，一个1000Ω的电阻，一个电容器C=100μF，以及一个开关。

当开关闭合时，描述电路中电流随时间的变化情况。

参考答案：当开关闭合时，电路中的电容器开始充电。

初始时刻，电容器的电压为0，电流最大，随着电容器充电，电压逐渐增加，电流逐渐减小。

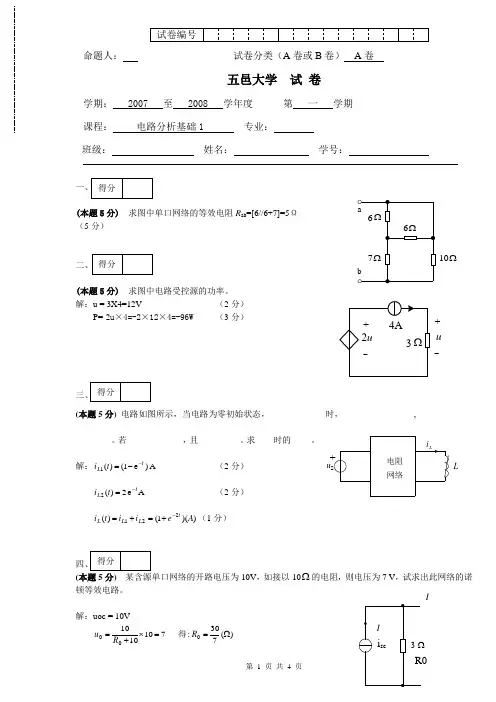

第 1 页 共 4 页命题人： 试卷分类（A 卷或B 卷） A 卷五邑大学 试 卷学期： 2007 至 2008 学年度 第 一 学期 课程： 电路分析基础1 专业： 班级：姓名： 学号：(本题5分) 求图中单口网络的等效电阻R ab =[6//6+7]=5Ω（5分）(本题5分) 求图中电路受控源的功率。

解：u = 3X4=12V （2分）P=-2u ×4=-2×12×4=-96W （3分）(本题5分) 电路如图所示，当电路为零初始状态，时，,。

若，且。

求时的。

解：A )e 1()(1tL t i --= （2分）A e 2)(2t L t i -=（2分）))(1()(221A e i i ti t L L L -+=+=（1分）(本题5分) 某含源单口网络的开路电压为10V ，如接以10Ω的电阻，则电压为7 V ，试求出此网络的诺顿等效电路。

解：uoc = 10V)(730:7101010000Ω==⨯+=R R u 得 10Ω+-uu LI第 2 页 共 4 页)(370A R u i oc sc ==（3分） （2分）(本题5分) 恒定电流6A从t =0时开始对电容充电，C=2F ，问在20秒后电容的贮能是多少，设电容初始电压为零。

解：)(60621)0()(20V dt u t u c c =+=⎰（3分）)(3600212J Cu w c==（2分）(本题5分) RLC 串联电路，已知R =4Ω，L =1H ，C =1/3F ，求电路的固有频率（特征根），并说明电路处于何种工作状态（过阻尼、临界阻尼、欠阻尼）。

解：3,1:034112-=-==++s s s s 解得（3分）电路处于过阻尼状态。

（2分）(本题8分) 试用叠加定理求图示电路中R 4上的电压U .解：U 单独作用时：442'R R R U U s+=（3分） U 单独作用时：4242'R R RR I U s +=（3分）4224"')(R R R I U R U U U s s ++=+=（2分）( 解：)(1042.0V u u u oc oc oc =⇒+=)(8.054A I sc ==所以：R 0=12.5(Ω) （6分） 或用加压求流法：4)2.0(32+++=i U i U得：4.044.05+=i u 可一步求出0R u oc 和 画图（2分）(本题8分) 求图中电路R L 为何值时它可获得最大功率，所获得的abR L第 3 页 共 4 页最大功率是多少？ 解：Ω==Ω=+⨯=160),(16020080020080000R R R L（4分）)(241620020080040V u oc =+⨯+=)(9.0402max W R u P oc==（4分）十、 (I 1，I 2和U .解：U I -=⨯-⨯202111 （3分）U I =⨯-⨯+23)35(2 （3分） 121=-I I （3分） 解得：V U A I A I 18,3,421===（3分）(本题11分) 用节点分析法求图中电路的节点电压U b ，U c 和I 1，选节点d 为参考节点。

五邑大学考试题目及答案一、选择题（每题2分，共20分）1. 五邑大学位于中国的哪个省份？A. 广东省B. 江苏省C. 浙江省D. 四川省答案：A2. 下列哪项不是五邑大学的校训？A. 厚德B. 博学D. 求实C. 创新答案：C3. 五邑大学成立于哪一年？A. 1985年B. 1990年C. 1995年D. 2000年答案：A4. 五邑大学的主要教学语言是什么？A. 英语B. 普通话C. 粤语D. 闽南语答案：B5. 五邑大学提供以下哪个学位？A. 学士B. 硕士C. 博士D. 所有以上选项答案：D6. 五邑大学的学生总数大约是多少？A. 5000人B. 10000人C. 15000人D. 20000人答案：C7. 下列哪项不是五邑大学提供的服务？A. 图书馆B. 医疗服务C. 体育设施D. 法律咨询答案：D8. 五邑大学的校庆日是哪一天？A. 5月8日B. 10月1日C. 11月11日D. 12月25日答案：A9. 五邑大学的学生宿舍是否提供网络接入？A. 是B. 否答案：A10. 五邑大学的学生会组织名称是什么？A. 邑大学生会B. 五邑学生会C. 邑大联盟D. 五邑联盟答案：A二、填空题（每题2分，共20分）11. 五邑大学的校徽由_______、_______和_______三个部分组成。

答案：书本、凤凰、校名12. 五邑大学的宗旨是培养具有_______、_______和_______的高素质人才。

答案：创新精神、实践能力和国际视野13. 五邑大学图书馆藏书量超过_______万册。

答案：10014. 五邑大学的教学区包括_______、_______和_______三个主要区域。

答案：文科楼、理科楼、综合楼15. 五邑大学的学生社团数量超过_______个。

答案：5016. 五邑大学提供的奖学金种类包括_______奖学金、_______奖学金和_______奖学金等。

答案：学术、体育、艺术17. 五邑大学的校歌名称是_______。

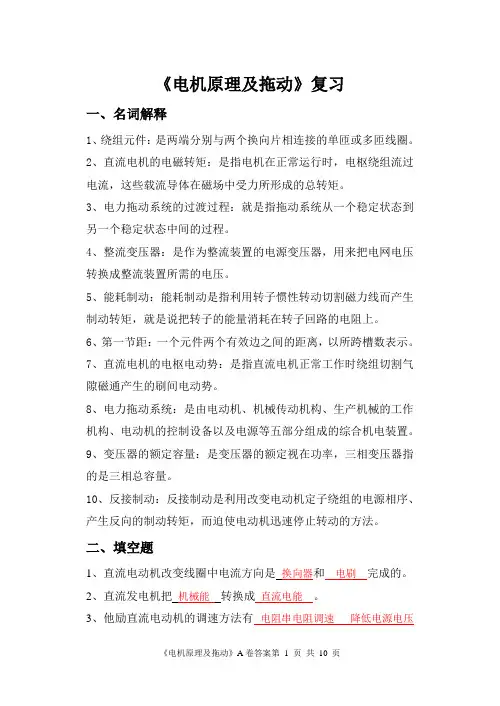

《电机原理及拖动》复习一、名词解释1、绕组元件：是两端分别与两个换向片相连接的单匝或多匝线圈。

2、直流电机的电磁转矩：是指电机在正常运行时，电枢绕组流过电流，这些载流导体在磁场中受力所形成的总转矩。

3、电力拖动系统的过渡过程：就是指拖动系统从一个稳定状态到另一个稳定状态中间的过程。

4、整流变压器：是作为整流装置的电源变压器，用来把电网电压转换成整流装置所需的电压。

5、能耗制动：能耗制动是指利用转子惯性转动切割磁力线而产生制动转矩，就是说把转子的能量消耗在转子回路的电阻上。

6、第一节距：一个元件两个有效边之间的距离，以所跨槽数表示。

7、直流电机的电枢电动势：是指直流电机正常工作时绕组切割气隙磁通产生的刷间电动势。

8、电力拖动系统：是由电动机、机械传动机构、生产机械的工作机构、电动机的控制设备以及电源等五部分组成的综合机电装置。

9、变压器的额定容量：是变压器的额定视在功率，三相变压器指的是三相总容量。

10、反接制动：反接制动是利用改变电动机定子绕组的电源相序、产生反向的制动转矩，而迫使电动机迅速停止转动的方法。

二、填空题1、直流电动机改变线圈中电流方向是换向器和电刷完成的。

2、直流发电机把机械能转换成直流电能。

3、他励直流电动机的调速方法有电阻串电阻调速降低电源电压调速减弱磁通调速。

4、三相变压器的原、副绕组都可以接成星形或三角形。

5、国际上规定标志三相变压器高、低压绕组线电势的相位关系用时钟表示法。

6、交流异步电动机的转子绕组有鼠笼型和绕线型两种。

7、定子三相绕组中通过三相对称交流电时在空间会产生旋转磁场。

8、同步电机可分为同步发电机、同步电动机、同步补偿机三类。

9、对于同步发电机，按拖动它的原动机来分有水轮和汽轮发电机等。

10、通常采用平均损耗法、等效电流法、等效转矩法和等效功率法等方法来校验电动机的发热。

11、主磁极的作用是产生主磁通。

它由主磁极铁心和励磁绕组组成。

12、初始值、稳态值和机电时间常数是决定机械过渡过程的三要素。

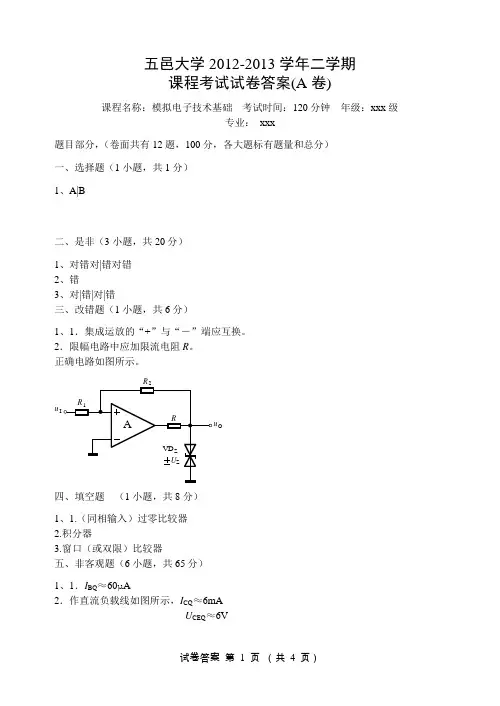

五邑大学2012-2013学年二学期课程考试试卷答案(A卷)课程名称：模拟电子技术基础考试时间：120分钟年级：xxx级专业：xxx题目部分，（卷面共有12题，100分，各大题标有题量和总分）一、选择题（1小题，共1分）1、A|B二、是非（3小题，共20分）1、对错对|错对错2、错3、对|错|对|错三、改错题（1小题，共6分）1、1．集成运放的“+”与“－”端应互换。

2．限幅电路中应加限流电阻R。

正确电路如图所示。

u IO四、填空题（1小题，共8分）1、1.（同相输入）过零比较器2.积分器3.窗口（或双限）比较器五、非客观题（6小题，共65分）1、1．I BQ≈60μA2．作直流负载线如图所示，I CQ≈6mAU CEQ≈6V010V I CEQ3．作交流负载线，U om ＋≈4.5V ，U om －≈U CEQ －U CES ≈5.5V ， 取U om ＝U om＋＝4.5V2、AD3、e 、c 对地交流电压为同相。

波形图如下：4、1．35b ZBEQ CC BQ ≈--=R U U V I μAmA 75.1 BQ CQ ≈=I βIV 2.4Z c CQ CC CEQ ≈--=U R I V U 2．.3．()Ω≈++='843 1EQT b b be I U βr r 119bec -≈-=r R A u β Ω≈=840//be b i r R R Ω==k 2c o R R4．57b BEQCC BQ ≈-=R U V I μA （或 53b D BEQ CC BQ ≈--=R U U V I μA ）mA 8.2CQ ≈I ，V 4.6CEQ ≈UuA 增大，R i 减小，R o 不变5、1．1012I O -=-=R R u uV u I2．O u 波形图s u O V6、1．5.2143i om =+==R R U U A u V 8.25.22V102mom i ≈⨯==u A UU2．4321//R R R R =+ Ω=-=k 50)//(2431R R R R 3．Hz 32π2111L ≈=R C f。

第 1 页 共 5 页命题人： 试卷分类（A 卷或B 卷） A五邑大学 试 卷学期： 20 至 20 学年度 第 二 学期 课程： 低频电子线路 专业：班级：姓名： 学号：一、 选 择 题 (共7分)1.在杂质半导体中，少数载流子的浓度主要取决于( C )A.掺杂工艺B.杂质浓度C.温度D.晶体缺陷 2.如图A 所示电路由理想二极管组成，其输出电压o u 为( D ) A.＋12V B.＋6V C.＋3V D. 0V3.若要求提高多级放大器的输入电阻并稳定输出电压，则应当选用( A ) A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈4.在某放大电路中，测得三极管三个极的静态电位分别为0V 、－10V 、－9.3V ，则这只三极管为( A )A. NPN 型硅管B. NPN 型锗管C. PNP 型硅管D. PNP 型锗管 5. FET 的电流由( A )组成，故称为( D )。

它是通过改变( G )来改变漏极电流的。

A. 多子；B. 少子；C. 两种载流子;D. 单极型；E.双极型；F. 栅极电流； G . 栅源电压； H 漏源电压二、填 空 题 (共13分)6. 在差分放大电路中，大小相等、相位相同的两个输入信号称为信号 共模输入信号 ；大小相等、相位相反的两个输入信号称为 差模输入信号 信号。

7 桥式整流电容滤波电路是一种将正弦交流电压转换为 直流电压 的变换电路。

8. 若电源变压器副边电压的有效值为2U ，，则半波整流无滤波电容、有负载时的输出电压约为245.0U ；桥式整流有滤波电容、有负载时的输出电压约为22.1U 。

9．正弦波振荡器中，满足维持振荡的幅度条件是 1=AF ，相位条件是图 A第 2 页 共 5 页⋅⋅⋅=±=+,2,1,0 π2F A n n ϕϕ ；振荡器起振的幅度条件是 1>AF ，相位条件是 ⋅⋅⋅=±=+,2,1,0 π2F A n n ϕϕ 。

精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

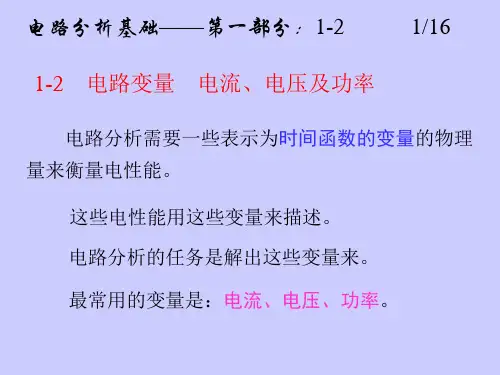

《电路分析基础》练习题及答案一．填空题（每空分）1)电压和电流的参考方向一致，称为关联参考方向。

2)电压和电流的参考方向相反，称为非关联参考方向。

3)电压和电流的负值，表明参考方向与实际方向不一致。

4)若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。

5)若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。

6)任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。

7)基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。

8)基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。

u(t)，与流过它的电流i无关的二端元件称为电压源。

9)端电压恒为S10)输出电流恒为u无关的二端元件称为电流源。

11)几个电压源串联的等效电压等于所有电压源的电压代数和。

12)几个电流源并联的等效电流等于所有电流源的电流代数和。

13)某元件与理想电压源并联，其等效关系为该理想电压源。

14)某元件与理想电流源串联，其等效关系为该理想电流源。

15)两个电路的等效是指对外部而言，即保证端口的伏安特性（VCR）关系相同。

16)有n个节点，b条支路的电路图，必有n－1 条树枝和b－n+1条连枝。

17)有n个节点，b条支路的电路图，其独立的KCL方程为n－1个，独立的KVL方程数为b－n+1。

18)平面图的回路内再无任何支路的闭合回路称为网孔。

19)在网孔分析法中，若在非公共支路有已知电流源，可作为已知网孔电流。

20)在节点分析法中，若已知电压源接地，可作为已知节点电压。

21)叠加定理只适用线性电路的分析。

22)受控源在叠加定理时，不能单独作用，也不能削去，其大小和方向都随控制量变化。

23)在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源短路，而电流源开路。

命题人：试卷分类（A卷或B卷） B五邑大学试卷学期：2008 至2009学年度第 1 学期课程：电路分析基础II专业：信息学院07级班级：姓名：学号：（每小题5分，共30分）1 已知正弦电流i1=+︒1020cos()ωt A, i2=--︒10230sin(ωt)A, 则它们相位关系如何？2 图1所示二端网络，诺顿等效电路的电流源电流为多少？3 图2所示正弦交流电路中，已知(复)阻抗︒∠=452ZΩ，则R和Lω分别为多少？A图1jωL4 图3所示正弦交流电路中V 010︒∠=U ,V 1.5361︒-∠=U ,V 1.5364︒∠=U ,求电压ab U 。

5 图4所示耦合电感并联电路中，若L=M ，则电路的等效(复)阻抗Z ab 为多少？a b图46含理想变压器电路如图5示,使负载电阻R L 获得最大功率时的变压器匝比n 。

图5（12分）图6所示正弦交流电路中，求（1）电路从ab 端往左的总等效阻抗Z ；（2）求电压abU 和各支路电流。

U 4+R L =8Ω10A（12分）求图7所示有源单口网络的戴维南等效电路。

已知()()t t u s 5.0sin 2-=V ，Ω=1r 。

u图7四 （12分） 试用节点分析法求图8所示正弦交流电路中的电流I 。

（12分）P ，S 和λ。

Ω3j 05︒∠100六（12分）含理想变压器电路如图10所示，已知︒∠=05SI A ，试求电源电压U 。

I Sj1Ω图10七（10分）试求图10所示二端口网络的Y 参数。

22'11'R 12图10。

五邑大学-2021-2021-数字电路与逻辑设计--A卷+答案试卷编号命题人审核人：试卷分类（A卷或B卷）五邑大学试卷学期： 2021 至 2021 学年度第 1 学期课程：数字电路与逻辑设计课程代号： 0700280 使用班级：信息工程学院2021级姓名：学号：题号得分一二三四五六七八九十总分一、填空题（15分，每空1分）得分1. 时序逻辑电路按照其触发器是否由统一的时钟控制分为异步时序逻辑电路和同步时序逻辑电路。

2. 当数据选择器的数据输入端的个数为8时，其地址代码应有 3 位。

3. 两个1位二进制数字A和B相比较，可以用 AB 作为A>B的输出信号Y(A>B)。

4. 寻址容量为256k×4的RAM需要 18 根地址线。

5. 欲设计一个47进制的计数器至少需要 2 片74LS160。

6. JK触发器的特性方程为Qn?1?JQn?KQn。

7. 当TTL与非门的输入端悬空时相当于输入接入高电平。

8. 模数转换器（ADC）两个最重要的指标是转换精度和速度。

9. A/D转换通常经过采样、保持、量化、编码四个步骤。

10. TTL 门电路中，输出端能并联使用的有 OC门和三态门。

二、选择题（11分，每空1分）得分1. 下列各式中哪个是三变量A、B、C的最小项？ C 。

A. ABB. A?B?CC. ABCD. B?C 2. 下列公式中哪个是错误的？C 。

A. 0?A?AB. A?A?AC. A?B?A?BD.A?BC?(A?B)(A?C) 3. 采用集电极开路的OC门主要解决了 B 。

A. TTL门不能相“与”的问题B. TTL门的输出端不能“线与”的问题C. TTL门的输出端不能相“或”的问题 4. 触发器有两个稳态，，存储4位二进制信息需要 B 个触发器。

A.2 B. 4 C. 8 D. 165. 欲使D触发器按Qn?1?Qn工作，应使输入端D= D 。

第 1 页共 6 页A. 0B. 1C. QD. Qn6. 要构成容量为4k×8的RAM，需要 D 容量为256×4的RAM。

命题人 审核人： 试卷分类（A 卷或B 卷）五邑大学 试 卷学期： 2013 至 2014 学年度 第 1 学期课程： 数字电路与逻辑设计 课程代号： 0700280 使用班级： 信息工程学院2011级 姓名： 学号：一、填空题（15分，每空1分）1. 时序逻辑电路按照其触发器是否由统一的时钟控制分为 异步 时序逻辑电路和 同步时序逻辑电路。

2. 当数据选择器的数据输入端的个数为8时，其地址代码应有 3 位。

3. 两个1位二进制数字A 和B 相比较，可以用 B A 作为A>B 的输出信号Y (A>B)。

4. 寻址容量为256k ×4的RAM 需要 18 根地址线。

5. 欲设计一个47进制的计数器至少需要 2 片74LS160。

6. JK 触发器的特性方程为n n n Q K Q J Q +=+1。

7. 当TTL 与非门的输入端悬空时相当于输入接入 高 电平。

8. 模数转换器（ADC ）两个最重要的指标是转换精度和 速度 。

9. A/D 转换通常经过 采样 、 保持 、 量化 、 编码 四个步骤。

10. TTL 门电路中，输出端能并联使用的有 OC 门 和 三态门 。

二、选择题（11分，每空1分）1. 下列各式中哪个是三变量A 、B 、C 的最小项？ C 。

A. B AB. C B A ++C. C B AD. C B + 2. 下列公式中哪个是错误的？ C 。

A. A A =+0B. A A A =+C. B A B A +=+D. ))((C A B A BC A ++=+ 3. 采用集电极开路的OC 门主要解决了 B 。

A. TTL 门不能相“与”的问题B. TTL 门的输出端不能“线与”的问题C. TTL 门的输出端不能相“或”的问题 4. 触发器有两个稳态，，存储4位二进制信息需要 B 个触发器。

A. 2 B. 4 C. 8D. 16A. 0B. 1C. QD. n Q6. 要构成容量为4k ×8的RAM ，需要 D 容量为256×4的RAM 。

《电路分析基础》离线作业一、计算题（总分100分）1、用节点电压法，求下图所示电路的电位Va ，Vb 。

已知：R1=1Ω，R2=3Ω，R3=2Ω，Is1=4A ，Is2=2A ，Is3=4A ，U=4V 。

解:先根据上面四个结点处的电流关系(基尔霍夫电流定律)可以得到：I8 = I9= I7 + 2 = 也等于 = I10 + 4 ①再根据回路的电压关系(基尔霍夫电压定律)可以得到：Vc = I8 * R2 = -I7*R1 - I8*R3 + U ②最后代入数值得到：Vc =3* I8 = - (I8 - 2) - 2 * I8 + 4 ③ 解得： I8 = 1A所以： Va = Vc = I8 * R2 = 3VVb = Vd = Vc - I7 * R1 = 2V:2、电路如图所示，us （t ）=240COS3000t V ，R 1=1.5K Ω,R 2=1K Ω,L=31H,C=61uF,求ic （t ）R 1R 2C解:3、 下图所示某电路中的一个回路，通过A ，B ，C ，D 四个节点与电路的其他部分相连接，求电阻R 的大小 解: 用回路电流法 2*1+10+（-4）*R+（-3）*1-6-（-2）*5=0 得R=3.254、 用电源的等效变换法,把下图转换为一个电压源和电阻相串联的单回路,并求I 的值。

解:6V 转电流源 6/2=3A与 6A 并：3+6=9A 2//2=1Ω再 转电压源 9*1=9V2A 转电压源 2*2=4VI=(9-4)/(1+2+7)=0.5A四川大学简介四川大学是教育部直属全国重点大学，由原四川大学、原成都科技大学、原华西医科大学三所全国重点大学于1994年4月和2000年9月两次“强强合并”组建而成。

是国家布局在中国西部的高水平研究型综合大学。

经教育部批准，四川大学被列入国家2000年正式启动的“现代远程教育”首批试点院校，四川大学网络教育学院依托四川大学深厚的文化底蕴，集中组织校内各学科丰富的教学资源和强大的师资力量，对其进行整合，以适应远程教学的需要。

一、1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ）A 、6VB 、－6VC 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ）A 、Ri u =B 、Ri u -=C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ）A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ）A 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ）A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

A 、储存电场能量B 、储存磁场能量C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大B 、负载电阻减小C 、电源输出的电流增大9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系10、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗二、1、叠加定理只适用于（ C ）A 、交流电路B 、直流电路C 、线性电路2、自动满足基尔霍夫第一定律的电路求解法是（ B ）A 、支路电流法B 、回路电流法C 、结点电压法3、自动满足基尔霍夫第二定律的电路求解法是（ C ）A 、支路电流法B 、回路电流法C 、结点电压法4、必须设立电路参考点后才能求解电路的方法是（ C ）A 、支路电流法B 、回路电流法C 、结点电压法5、只适应于线性电路求解的方法是（ C ）A 、弥尔曼定理B 、戴维南定理C 、叠加定理三、1、在正弦交流电路中，电感元件的瞬时值伏安关系可表达为（ C ）A 、L iX u =B 、u ＝ji ωLC 、dt di L u =2、已知工频电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（ B ）A 、t u 314sin 380=VB 、)45314sin(537︒+=t u VC 、)90314sin(380︒+=t u V3、一个电热器，接在10V 的直流电源上，产生的功率为P 。
