速腾 发动机正时皮带和张紧轮安装方法

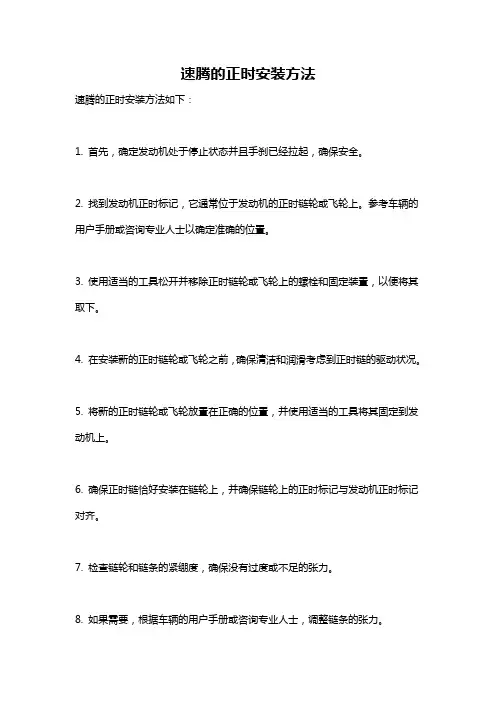

速腾的正时安装方法
速腾的正时安装方法如下：
1. 首先，确定发动机处于停止状态并且手刹已经拉起，确保安全。

2. 找到发动机正时标记，它通常位于发动机的正时链轮或飞轮上。

参考车辆的用户手册或咨询专业人士以确定准确的位置。

3. 使用适当的工具松开并移除正时链轮或飞轮上的螺栓和固定装置，以便将其取下。

4. 在安装新的正时链轮或飞轮之前，确保清洁和润滑考虑到正时链的驱动状况。

5. 将新的正时链轮或飞轮放置在正确的位置，并使用适当的工具将其固定到发动机上。

6. 确保正时链恰好安装在链轮上，并确保链轮上的正时标记与发动机正时标记对齐。

7. 检查链轮和链条的紧绷度，确保没有过度或不足的张力。

8. 如果需要，根据车辆的用户手册或咨询专业人士，调整链条的张力。

9. 重新安装和紧固所有相关螺栓和固定装置，确保它们牢固地固定在位。

10. 启动发动机，并检查正时安装是否正确。

如果发动机有异常噪音或运行不平稳的现象，则需要进一步检查和调整正时安装。

请注意，这只是一般的正时安装方法，具体步骤可能因车型和发动机类型而有所不同。

为了确保安全和准确性，请参考车辆的用户手册或咨询专业人士进行具体的安装操作。

皮带安装方法
皮带作为机械传动装置的重要组成部分，其正确安装对于机械
设备的正常运转至关重要。

下面将介绍皮带安装的方法及注意事项。

1. 确定皮带的型号和规格。

在安装皮带之前，首先要明确所使用的皮带的型号和规格，以
确保选择的皮带与机械设备的要求相匹配。

2. 准备工具和设备。

在进行皮带安装之前，需要准备好相应的工具和设备，例如扳手、螺丝刀、皮带张紧器等，以便于安装过程中的使用。

3. 清洁工作。

在安装皮带之前，要确保工作区域干净整洁，清除杂物和灰尘，以免影响皮带的安装和使用。

4. 定位皮带轮。

将皮带轮安装在机械设备的轴上，并确保轴与皮带轮的轴线保持一致，以免造成皮带在运转过程中的偏移和摩擦。

5. 安装皮带。

将皮带沿着皮带轮的轮槽逐步安装，确保皮带的张紧和位置正确，避免出现松动和脱落的情况。

6. 调整张紧力。

使用皮带张紧器对皮带进行适当的张紧，确保皮带在运转时不会产生松动和打滑的现象，保证传动效率和稳定性。

7. 检查对齐。

在安装完成后，要对机械设备的皮带轮进行对齐检查，确保皮带轮的同心度和平行度，以减小皮带在运转中的摩擦和磨损。

8. 定位固定。

最后，对皮带和皮带轮进行最后的定位和固定，确保皮带在运
转过程中不会产生偏移和松动，保证机械设备的正常运转。

以上就是皮带安装的方法及注意事项，正确的皮带安装可以有效地提高机械设备的运转效率和使用寿命，希望以上内容对您有所帮助。

拆下助力泵皮带轮拆下正时皮带上罩后，转动凸轮轴正时轮使正时孔与后面的标记对正上面对正了，曲轴的位置也应该对上了。

标记在曲轴论上有，很明显的然后卸下右轮，就看到这块塑料板了，有几个螺丝在上面，害得我好找卸掉塑料板后，从这松下空调张紧轮很容易，拿下空调皮带机舱里真够脏的，孩子的杰作这个轮上有四个螺丝，不要掉了下手的空间还不算小把轮依次拆下，这是助力泵下边的主动轮第一次换赛拉图正时皮带，没经验，把机架螺丝松开了，其实不用动他这是在右前轮内侧的护板，拿下他才好拆掉主轴皮带轮紧的方向别一把板子，这样就好拆了，否则，螺母随轮一起转拆正时皮带下罩这是外围的三条皮带和两个轮拿下这个小挡片就可以看到曲轴正时皮带轮了这是正时皮带惰轮，在正时皮带的右边。

这里我多说几句。

有的朋友是换掉，我不主张这样。

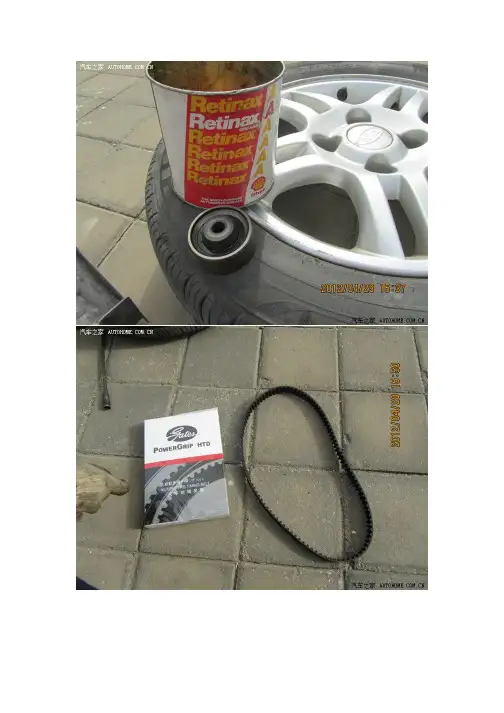

我的方法是，用针挑开两边的防尘盖，做卫生，抹黄油。

黄油一定要用好的，我用的是壳牌原装然后把盖按原样装好就一切OK。

大家不要以为新的就一定很好，原厂的东西还是比较可靠的。

但前提是，不能有卡滞感或过大的间隙。

张紧轮也照方吃药。

只我一个人，满手的油，照的不太仔细，请朋友见谅两面都要抹油这是摸完油装上防尘盖的样子，有针挑过的痕迹，但不影响使用。

和助力泵皮带新的皮带安上了刚才一手油，没拍这个环节，现在补上。

上正时皮带前一定要检查两个轮的相对位置。

即曲轴皮带轮与凸轮轴皮带轮的位置。

这是凸轮轴的位置，大家注意戴白油漆点的小孔，与他后面的小点一定要对正。

切切！这是曲轴，即主轴皮带轮的位置。

皮带轮后面的铁片有一个凹，与突出的小圆柱对正即可。

这个过程很关键，上下两个轮都要对正位置。

这张清楚些。

照相机伸到机舱里照的。

注意凹点和凸出的小圆柱。

安装正时皮带下罩。

曲轴皮带轮的挡板可不太好，啃出印来了。

没关系，用铁锉把他搓平，在用砂纸磨磨，可以继续用。

刚才锉的那个东西就是装在这的。

注意那个键不要掉了。

这是换下的皮带，还能跑一到两万公里。

还是早些换上放心。

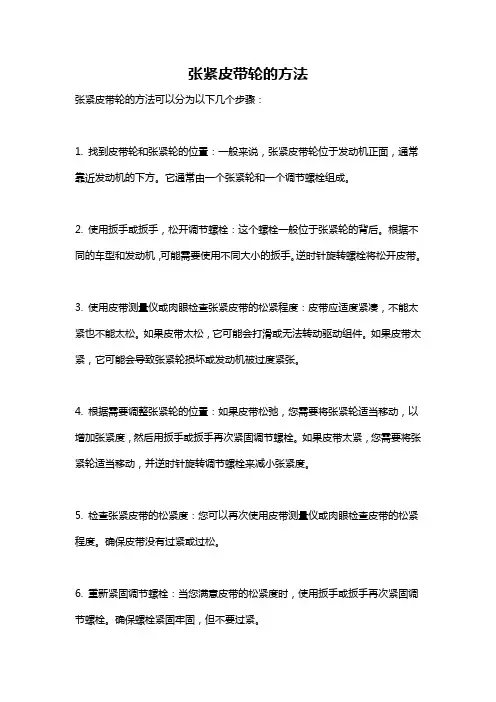

张紧皮带轮的方法
张紧皮带轮的方法可以分为以下几个步骤：
1. 找到皮带轮和张紧轮的位置：一般来说，张紧皮带轮位于发动机正面，通常靠近发动机的下方。

它通常由一个张紧轮和一个调节螺栓组成。

2. 使用扳手或扳手，松开调节螺栓：这个螺栓一般位于张紧轮的背后。

根据不同的车型和发动机，可能需要使用不同大小的扳手。

逆时针旋转螺栓将松开皮带。

3. 使用皮带测量仪或肉眼检查张紧皮带的松紧程度：皮带应适度紧凑，不能太紧也不能太松。

如果皮带太松，它可能会打滑或无法转动驱动组件。

如果皮带太紧，它可能会导致张紧轮损坏或发动机被过度紧张。

4. 根据需要调整张紧轮的位置：如果皮带松弛，您需要将张紧轮适当移动，以增加张紧度，然后用扳手或扳手再次紧固调节螺栓。

如果皮带太紧，您需要将张紧轮适当移动，并逆时针旋转调节螺栓来减小张紧度。

5. 检查张紧皮带的松紧度：您可以再次使用皮带测量仪或肉眼检查皮带的松紧程度。

确保皮带没有过紧或过松。

6. 重新紧固调节螺栓：当您满意皮带的松紧度时，使用扳手或扳手再次紧固调节螺栓。

确保螺栓紧固牢固，但不要过紧。

注意事项：
- 在进行任何维修工作之前，请确保发动机已经冷却，并且车辆处于静止状态且紧握刹车。

- 如果您不确定如何进行这些步骤，请咨询专业的机械师或查阅相关的车辆维修手册。

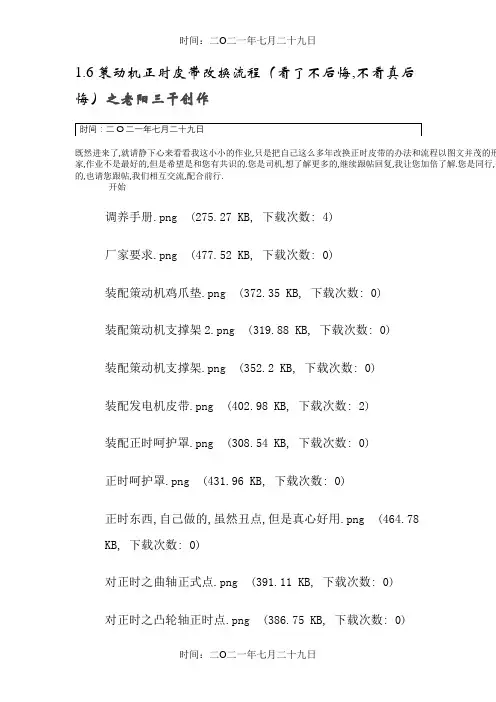

1.6发动机正时皮带更换流程（看了不后悔，不看真后悔）既然进来了，就请静下心来看看我这小小的作业，只是把自己这么多年更换正时皮带的方法和流程以图文并茂的大家，作业不是最好的，但是希望是和您有共鸣的。

您是司机，想了解更多的，继续跟帖回复，我让您更加了解有发现和共鸣的，也请您跟帖，我们相互交流，共同前行。

开始保养手册.png （275.27 KB,下载次数：4）厂家要求.png （477.52 KB,下载次数：0）或仃帔达叭I 执hHi«：怖计更撫日期公检畫预计更换卩週 执疔日期； 预计更换日期 执存H 辄倉行驶达利拆卸发动机鸡爪垫.png （372.35 KB,下载次数：0）拆卸发动机支撑架 2.png （319.88 KB,下载次数：0）拆卸发动机支撑架.png （352.2 KB,下载次数：0）拆卸发电机皮带.png （402.98 KB,下载次数：2）拆卸发电机皮带：使用15mm的扳子扳动; 轮（机械助力泵的是; 针扳动，电子助力泵时针扳动），皮带就轻易取下来拆卸正时保护罩.png （308.54 KB,下载次数：0）正时保护罩.png （431.96 KB,下载次数：0）蓝色五颗6nni螺丝，螺不用卸撞，最松扶為居红色三螺丝，螺丝需宴敢掉•正时工具，自己做的，虽然丑点，但是真心好用.png （464.78 KB,下载次数：0）曲轴定位，用准备的工具插入旁边的小孔内，用2勿头转动曲轴，看着凸? 皮带轮，快到正时自的时候右手拿着正时1 大飞轮方向推动十直］时钧穿入大飞轮上边i 内，然后往返转动确彳到位,再将准备好的i &im螺丝杆穿入凸轮轴盘，都定好以后可以: 拆卸皮带了.（自动1 大飞轮侧会有很多的I 能卡隹1E时畅，—定巴着凸轮轴皮带轮找准t 那一个孔口对正时之凸轮轴正时点.png （386.75 KB,下载次数：0）-I -J CC - J f点径的一吧时基上在作 正颗轮穿工 对两带孔的机发，杆盖的了 款些丝缸心不 这一螺和放动我们的原厂配件。

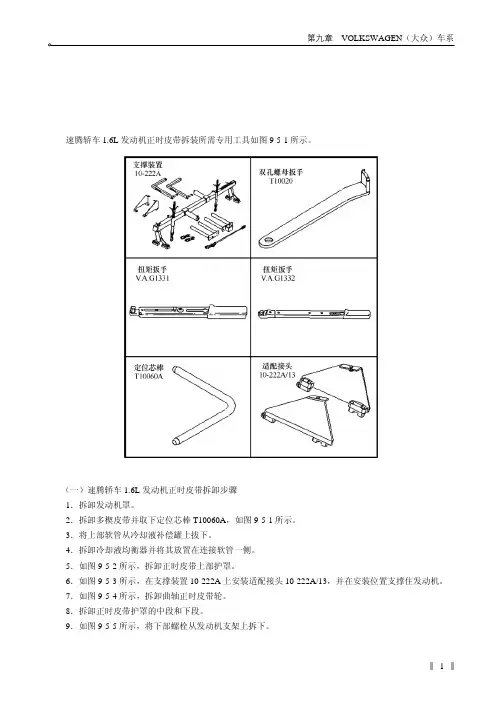

第九章 VOLKSWAGEN （大众）车系1一、速腾轿车1.6L 发动机正时皮带拆装步骤速腾轿车1.6L 发动机正时皮带拆装所需专用工具如图9-5-1所示。

图9-5-1 速腾轿车1.6L 发动机正时皮带拆装所需专用工具（一）速腾轿车1.6L 发动机正时皮带拆卸步骤1．拆卸发动机罩。

2．拆卸多楔皮带并取下定位芯棒T10060A ，如图9-5-1所示。

3．将上部软管从冷却液补偿罐上拔下。

4．拆卸冷却液均衡器并将其放置在连接软管一侧。

5．如图9-5-2所示，拆卸正时皮带上部护罩。

6．如图9-5-3所示，在支撑装置10-222A 上安装适配接头10-222A/13，并在安装位置支撑住发动机。

7．如图9-5-4所示，拆卸曲轴正时皮带轮。

8．拆卸正时皮带护罩的中段和下段。

9．如图9-5-5所示，将下部螺栓从发动机支架上拆下。

新型汽车正时校对数据资料库（光盘增值版）2图9-5-2 拆卸正时皮带上部护罩 图9-5-3 用专用工具支撑发动机图9-5-4 拆卸曲轴正时皮带轮 图9-5-5 螺栓识别 10．如图9-5-6所示，拆卸总成支撑/发动机支架的紧固螺栓，并将整个机组支架拆下。

11．用支撑装置10-222A 将发动机举升起来，直至能将发动机支架上部的两个螺栓（参见图9-5-5）松开并旋出。

12．向上取出发动机支架。

13．转动凸轮轴正时齿轮至汽缸1达到上止点位置，凸轮轴正时齿轮的标记必须与正时齿轮皮带罩上的箭头标记对齐，如图9-5-7所示。

图9-5-6 发动机支架紧固螺栓 图9-5-7 对齐正时标记 14．标记正时齿轮的转动方向。

第九章 VOLKSWAGEN （大众）车系3 15．松开张紧轮并拆卸正时皮带。

16．将曲轴略微朝反方向转动。

（二）速腾轿车1.6L 发动机正时皮带安装步骤1．将正时皮带安装到曲轴齿轮和冷却液泵上。

2．将凸轮轴正时齿轮上的标记与正时皮带护罩上的标记对齐，如图9-5-7所示。

3．用新螺栓安装上皮带盘/曲轴。

更换正时皮带操作流程
操作时间：1.5～2小时
一、起动发动机检查是否工作正常；
二、准备好专用工具：千斤顶、内六角、工具车；
三、披好沙板布，先拆开轮胎，底板，再拆松曲轴皮带轮螺丝；
四、拆开发动机上盖胶，再拆松水泵皮带轮螺丝；
五、拆开转向助力泵皮带，发电机皮带，空调皮带；
六、用千斤顶顶好发动机油底，拆开发动机固定胶，水泵皮带轮；
七、取出曲轴皮带轮，接着拆开上、下正时盒盖；
八、锁上曲轴螺丝，并将活塞转至1缸上止点；
九、对好正时上、下止点后，将正时张紧轮、惰轮拆开，取出正时皮带；
十、再检查内部一遍，如油封、水泵、发电机等轴承，有何异常；
十一、用气枪清洁内部一切灰尘，杂物；
十二、先装正时张紧轮，惰轮，再套上正时皮带；
十三、根据经验调试正时皮带张紧度，再转动一圈，看其上、下止点是否准确；
十四、为避免东西掉进正时内，先安装好正时盒，再锁紧曲轴皮带轮；
十五、更换冷气泵调整轮，安装并调试好冷气泵皮带；
十六、安装水泵皮带轮，再安装调试好转向助力泵，发电机皮带；
十七、安装发动机固定胶，取出千斤顶；
十八、起动发动机，检查工作是否正常；
十九、安装发动机上盖胶，再安装好底板，轮胎；
二十、放下举升机，目视发动机仓有无工具。

二十一、填写完工单，主修工自检；交车给组长质检交洗车交车。

维修车间
2011年10月10日。

发动机正时皮带更换技巧
发动机正时皮带更换不是盲目的，而是有技巧的，通过摇车到一缸压缩上止点。

打开正时皮带罩子，松掉正时皮带张紧轮的两颗螺丝，等弹簧弹力释放后就拆掉张紧轮，正时皮带就可以拿下来了。

装的时候和拆的步骤相反(先拆后装嘛)，只不过先把曲轴正时齿和凸轮轴正时齿的记号先对好(注意曲轴齿的挡板正反面，别装反哦)，先装上张紧轮(固定螺丝先别上紧)，挂上时规皮带，注意左手边的皮带要绷直并且对齿，这时吧张紧轮弹簧挂到位就行了，最后上紧张紧轮的固定螺丝。

最后装回剩下的东西。

正时皮带破裂时，如果皮带被咬住，那么气门停在打开状态，同时发动机停止运转;破裂时如果发动机是空转，就意味着在行程顶部的活塞与张开的气门之间存有空隙。

这两种情况下的破裂，损坏的只是正时皮带本身。

但是，如果发动机是“过盈配合”设计，活塞和气门占据着相同空间，它们之间没有间隙，那么很快就会损坏其他部件，如气门被弯曲，活塞受冲压等。

其实正时皮带的好坏很容易检查出来，但是就是因为它比较不起
眼，也被很多车主所忽视。

一旦忽视造成正时皮带损坏没有及时更换的话，那后期面临的将是更长时间不能用车的麻烦，所以，定期检查正时皮带，及时更换已损坏的正时皮带也是重要得检查项目之一，至少常规保养时更换正时皮带，比后期到修理厂修车来的更加便宜了。

上述就是发动机正时皮带更换技巧，通过的详细讲解后，人们对于车辆保养小知识有了更多的认识，同时还需要多关注汽车保养包括哪些项目等问题。

正时皮带安装方法正时皮带（Timing Belt）是汽车发动机的重要部件之一，负责传输发动机的动力。

正确的安装和调整正时皮带对发动机的正常运行至关重要。

下面是正时皮带安装的详细步骤：1. 检查皮带和其他相关部件：在安装正时皮带之前，需要先检查皮带的状态，包括检查是否有明显的磨损、龟裂或断裂情况。

同时也需要检查皮带的张紧轮、导向轮和曲轴、凸轮轴等部件的状态，确保没有磨损或松动。

2. 确定曲轴和凸轮轴的位置：首先，需要将发动机转到正时点上。

可以通过查看发动机的分度盘或使用特定工具来确定正时点。

确保曲轴和凸轮轴的位置与发动机制造商的规定一致。

3. 安装正时皮带：将正时皮带放置在曲轴齿轮和凸轮轴齿轮之间，确保皮带上的齿与齿轮齿槽对齐。

有些发动机上还会有一个中间的张紧轮，需要将皮带正确地放置在张紧轮上。

确保皮带没有扭曲或交叉，同时确保皮带紧密贴合齿轮齿槽。

4. 张紧正时皮带：根据汽车制造商的建议，使用特定的工具或方法张紧正时皮带。

张紧皮带的目的是确保皮带的紧密贴合，并防止皮带在发动机运行时发生松动或滑动。

通常，需要先松开张紧轮的螺丝，然后通过旋转张紧轮的调节螺丝来调整张紧度，最后再锁紧张紧轮的螺丝。

5. 检查正时皮带的张紧度：张紧完正时皮带后，需要进行一次最终的检查。

通过手动旋转发动机，确保曲轴和凸轮轴的位置与正时点一致，同时检查皮带的张紧度是否适当。

如果张紧度过松或过紧都会对发动机的正常运行造成影响。

6. 安装其他相关部件：如果皮带的安装位置没有问题，可以继续安装其他相关部件，如张紧轮、导向轮等。

在安装这些部件之前，需要确保它们的状态良好，并正确放置在相应的位置。

7. 检查和测试：最后，安装好所有的部件后，需要进行一次全面的检查和测试。

转动发动机，确保发动机可以平稳工作，没有异常噪音或震动。

同时，还需要注意观察皮带的运行状态，确保它没有松动、滑动或其他异常情况。

以上就是正时皮带安装的详细步骤。

在进行这一操作时，一定要详细阅读汽车制造商提供的操作手册，并遵循其指示进行操作。

1.6策动机正时皮带改换流程（看了不后悔,不看真后悔）之老阳三干创作
