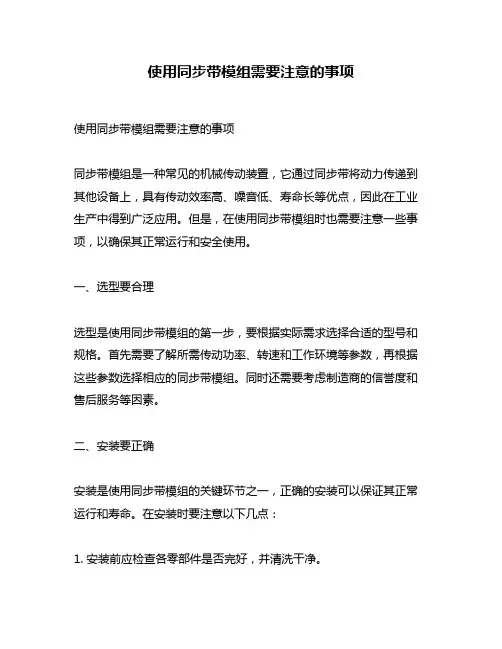

使用同步带模组需要注意的事项使用同步带模组需要注意的事项同步带模组是一种常见的机械传动装置，它通过同步带将动力传递到其他设备上，具有传动效率高、噪音低、寿命长等优点，因此在工业生产中得到广泛应用。
但是，在使用同步带模组时也需要注意一些事项，以确保其正常运行和安全使用。
一、选型要合理选型是使用同步带模组的第一步，要根据实际需求选择合适的型号和规格。
首先需要了解所需传动功率、转速和工作环境等参数，再根据这些参数选择相应的同步带模组。
同时还需要考虑制造商的信誉度和售后服务等因素。
二、安装要正确安装是使用同步带模组的关键环节之一，正确的安装可以保证其正常运行和寿命。
在安装时要注意以下几点：1. 安装前应检查各零部件是否完好，并清洗干净。
2. 安装时要遵循制造商提供的安装说明书或技术规范。
3. 同步带与齿轮轴心间距离应符合设计要求，并保证两者平行。
4. 同步带张紧力要适当，过紧或过松都会影响传动效果和寿命。
5. 安装后要进行调试，检查同步带是否正常运行，如有异常情况要及时处理。
三、维护要及时同步带模组在使用过程中需要进行定期维护，以保证其正常运行和寿命。
具体维护措施包括：1. 定期检查同步带的张紧力是否适当，并根据实际情况进行调整。
2. 定期清洗同步带及齿轮等零部件，并涂上适量的润滑油。
3. 定期检查同步带的磨损情况，如有磨损应及时更换。
4. 定期检查齿轮轴承及其他零部件的状态，如有异常应及时处理。
四、注意安全问题在使用同步带模组时还需要注意安全问题，以免发生意外事故。
具体措施包括：1. 在操作前应仔细阅读使用说明书，并按照规定操作。
2. 操作人员必须具备相关技能和经验，并穿戴好个人防护装备。
3. 操作时要保持机器周围干净整洁，并避免异物进入。
4. 定期对机器进行安全检查，如发现问题要及时处理。
总之，使用同步带模组需要注意选型、安装、维护和安全等方面的问题，只有做好这些工作才能确保其正常运行和安全使用。
同步带及带轮设计计算
同步带是一种用于传递动力的弹性机械元件，主要由基带、齿皮带和齿套组成。
它的特点是采用汇编工艺，并且能够传递较大的功率。
同步带可以通过齿轮或带轮来传递扭矩和转速，广泛应用于机械传动系统中。
带轮是同步带传动的关键组成部分，通过与同步带的咬合来实现扭矩和转速的传递。
带轮通常由铸铝、铸铁或钢制成，也可以根据具体的使用要求采用其他高强度材料。
1.确定传动类型和要求：首先需要明确传动类型，例如平行轴传动、交错轴传动等。
同时还需确定传动的扭矩和转速要求，这些参数将在后续计算中使用。
2.选择同步带类型和尺寸：根据传动要求选择合适的同步带类型和尺寸。
同步带的尺寸通常由带宽和齿数决定，合理的带宽和齿数可提高传动效率和寿命。
3.计算带轮参数：根据同步带的尺寸和传动要求计算带轮的参数。
带轮参数包括直径、宽度和齿数等，这些参数的合理选择可以保证传动的正常运行。
4.计算带轮间距和中心距：根据带轮参数计算带轮的间距和中心距。
带轮间距是指相邻带轮之间的距离，而中心距是指两个带轮中心之间的距离。
5.检查计算结果：在完成设计计算后，需要对计算结果进行仔细的检查。
主要检查项目包括传动的扭矩和转速是否在范围内，带轮间距和中心距是否满足要求等。

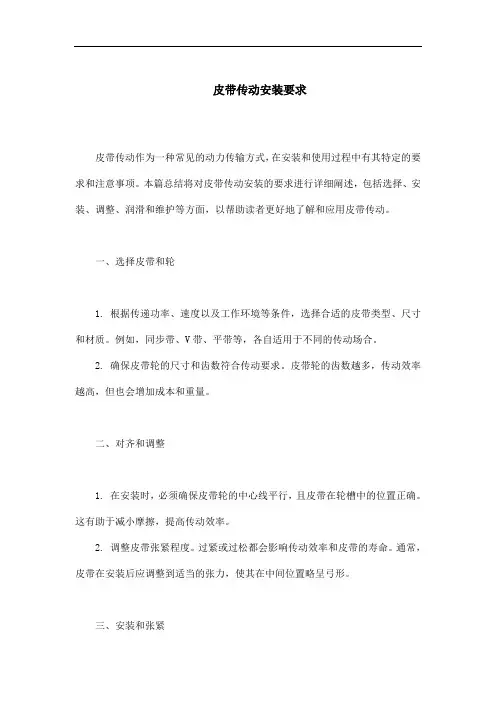

皮带传动安装要求皮带传动作为一种常见的动力传输方式，在安装和使用过程中有其特定的要求和注意事项。
本篇总结将对皮带传动安装的要求进行详细阐述，包括选择、安装、调整、润滑和维护等方面，以帮助读者更好地了解和应用皮带传动。
一、选择皮带和轮1. 根据传递功率、速度以及工作环境等条件，选择合适的皮带类型、尺寸和材质。
例如，同步带、V带、平带等，各自适用于不同的传动场合。
2. 确保皮带轮的尺寸和齿数符合传动要求。
皮带轮的齿数越多，传动效率越高，但也会增加成本和重量。
二、对齐和调整1. 在安装时，必须确保皮带轮的中心线平行，且皮带在轮槽中的位置正确。
这有助于减小摩擦，提高传动效率。
2. 调整皮带张紧程度。
过紧或过松都会影响传动效率和皮带的寿命。
通常，皮带在安装后应调整到适当的张力，使其在中间位置略呈弓形。
三、安装和张紧1. 安装皮带时，应将皮带逐根套入皮带轮的凹槽内，然后通过旋转张紧轮或调整螺栓来达到适当的张力。
2. 在某些场合，可使用自动张紧装置来保持皮带的适当张力。
四、润滑和维护1. 为了减小摩擦和磨损，皮带轮的部分需要定期加润滑油。
这也有助于降低运行噪音，提高传动效率。
2. 定期检查皮带的磨损情况，必要时进行更换。
磨损严重的皮带会影响传动效率和系统的稳定性。
3. 清理皮带轮和皮带上的污物，防止因异物嵌入而导致皮带损坏。
五、防护和防护装置1. 在某些应用场合，可能需要在皮带传动系统中安装防护装置，如防护罩、紧急停止按钮等，以防止意外事故发生。
2. 避免在皮带传动系统附近吸烟、焊接等，防止火星等异物损伤皮带。
六、环境因素1. 在安装和使用皮带传动时，应考虑到环境因素，如温度、湿度以及是否有化学腐蚀等，选择合适的皮带和轮材质。
2. 对于高温、高湿等恶劣环境，应选用具有相应防护措施的皮带和轮。
七、电气绝缘1. 在发电机等设备中的皮带传动，需要考虑电气绝缘的问题，避免皮带因磨损而导致的短路风险。
2. 选用具有良好电气绝缘性能的皮带和轮材质。
同步带和带轮的设计使用注意事项1.优势（1）传动准确，工作时无滑动，具有恒定的传动比；（2）传动平稳，具有缓冲、减振能力，噪声低；（3）传动效率高，可达0.98，节能效果明显；（4）维护保养方便，不需润滑，维护费用低；（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；（6）可用于长距离传动，中心距可达10m以上。
(7) 相对于V型带传送，预紧力较小，轴和轴承上所受载荷小；2.同步带轮外径公差-表12.同步带的安装同步带的安装方法①安装同步带时，如果两同步带轮的中心距可以移动，必须先将同步带轮的中心距缩短，装好同步带后，再使中心距复位。
若有张紧轮时，先把张紧轮放松，然后装上同步带，再装上张紧轮。
②往同步带轮上装同步带时，切记不要用力过猛，或用螺丝刀硬撬同步带，以防止同步带中的抗拉层产生外观觉察不到的折断现象。
设计同步带轮时，最好选用两轴能互相移近的结构，若结构上不允许时，则最好把同步带与同步带轮一起装到相应的轴上。
③控制适当的初张紧力。
④同步带传动中，两带轮轴线的平行度要求比较高，否则同步带在工作时会产生跑偏，甚至跳出带轮。
轴线不平行远将引起压力不均匀，是同步带齿早期磨损。
⑤支撑同步带轮的机架，必须有足够的刚度，否则同步带轮在运转时就会造成两轴线的不平行。
2.同步带设计安装时同步带轮中心距的预留量为保证方便的装、卸和张紧，的中心距应有一定的范围调整量，调整量过小，达不到要求；调整量过大，造成传动系统机构不紧凑及制造成本的浪费。
具体可参考：A表：在二个无挡边或者是可拆卸挡边的情况下，根据已选定的长度的皮带分别向松开和张紧方向的预留调整量。
B表：只有一个有挡边或者是二个皮都有挡边的情况下，根据皮带型号选定的中心距预留调整量。
3.GAIGI同步带轮与轴连接方式应根据同步带轮的材质与用途，采用适当的连接方式将带轮装到轴上，有如下几种类型一、键连接采用键连接将带轮固定到轴上，是钢和铸铁等材料应用最多的连接方式，但铝合金带轮采用键连接时应注意，不要使由于带传递的转矩所产生的，作用于带轮键槽与键接触面上的应力超过铝合金材料的许用应力。
最新同步带轮的设计和使用经典加推1最新同步带轮的设计和使用经典加推1同步带轮是一种用于传动力的装置，可用于控制传动系统中两个或多个轴之间的速度和方向。
在许多机械设备中都能见到同步带轮的使用，例如汽车、机床、海洋设备等。
同步带轮的设计和使用经典加推可以分为以下几个方面：1.材料选择：同步带轮一般采用耐磨、高强度的材料制成，例如高品质的工程塑料或金属合金。
这样可以确保同步带轮具有良好的耐磨性和强度，并且能够在高速转动时保持稳定。
2.设计原则：同步带轮的设计应满足以下原则：(1)同步带轮的齿形应与同步带的齿形相匹配，以确保传动系统的稳定性和效率。
(2)同步带轮的宽度应与同步带的宽度相适应，以确保传力的均匀分布。
3.加推设计：加推是同步带轮的一种常见设计，它可以增加带轮与同步带之间的压力，从而提高传动效率和稳定性。
加推一般有以下几种设计方式：(1)带轮孔加推：在同步带轮的孔部分安装一个推进块，使其与同步带之间形成紧密的接触，增加带轮与同步带之间的摩擦力，从而提高传力的稳定性。
(2)齿面加推：在同步带轮的齿面上安装一层推进块，使其与同步带的齿形紧密接触，增加同步带轮与同步带之间的摩擦力，从而提高传力的效率。
(3)螺栓加推：在同步带轮的外部安装一组螺栓，通过紧固螺栓来增加同步带轮与同步带之间的接触力，从而提高传力的稳定性。
4.使用注意事项：在使用同步带轮时需要注意以下几点：(1)定期检查同步带轮的齿形是否磨损，如果有磨损应及时更换。
(2)保持同步带轮的清洁，并定期涂抹润滑油，以减少磨损和摩擦。
(3)在拆卸和安装同步带轮时要小心操作，以防损坏同步带轮和传动系统。
总之，同步带轮的设计和使用经典加推1，可以通过材料选择、设计原则和加推设计来提高其传力效率和稳定性。
在使用时，需要注意定期检查、保持清洁，并小心操作，以延长同步带轮的使用寿命，并确保传动系统的正常运行。

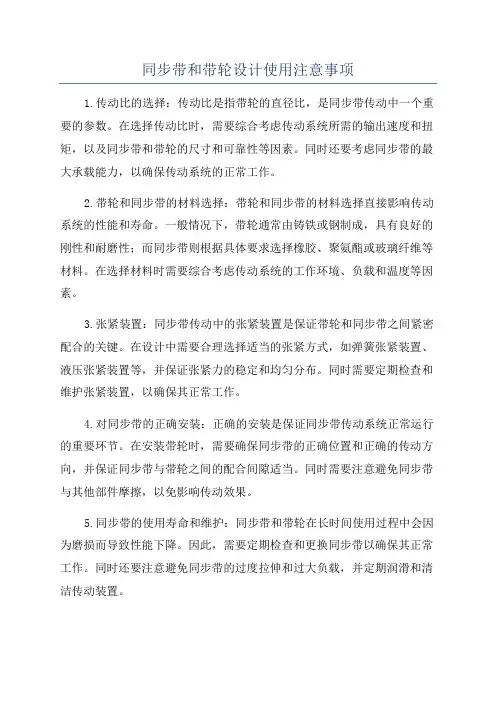

同步带和带轮设计使用注意事项
1.传动比的选择：传动比是指带轮的直径比，是同步带传动中一个重要的参数。
在选择传动比时，需要综合考虑传动系统所需的输出速度和扭矩，以及同步带和带轮的尺寸和可靠性等因素。
同时还要考虑同步带的最大承载能力，以确保传动系统的正常工作。
2.带轮和同步带的材料选择：带轮和同步带的材料选择直接影响传动系统的性能和寿命。
一般情况下，带轮通常由铸铁或钢制成，具有良好的刚性和耐磨性；而同步带则根据具体要求选择橡胶、聚氨酯或玻璃纤维等材料。
在选择材料时需要综合考虑传动系统的工作环境、负载和温度等因素。
3.张紧装置：同步带传动中的张紧装置是保证带轮和同步带之间紧密配合的关键。
在设计中需要合理选择适当的张紧方式，如弹簧张紧装置、液压张紧装置等，并保证张紧力的稳定和均匀分布。
同时需要定期检查和维护张紧装置，以确保其正常工作。
4.对同步带的正确安装：正确的安装是保证同步带传动系统正常运行的重要环节。
在安装带轮时，需要确保同步带的正确位置和正确的传动方向，并保证同步带与带轮之间的配合间隙适当。
同时需要注意避免同步带与其他部件摩擦，以免影响传动效果。
5.同步带的使用寿命和维护：同步带和带轮在长时间使用过程中会因为磨损而导致性能下降。
因此，需要定期检查和更换同步带以确保其正常工作。
同时还要注意避免同步带的过度拉伸和过大负载，并定期润滑和清洁传动装置。
总之，同步带和带轮的设计使用需要充分考虑传动比选择、材料选择、张紧装置的设计和正确安装以及定期维护等因素。
只有在合理选择和使用
的情况下才能确保传动系统的正常工作和延长使用寿命。

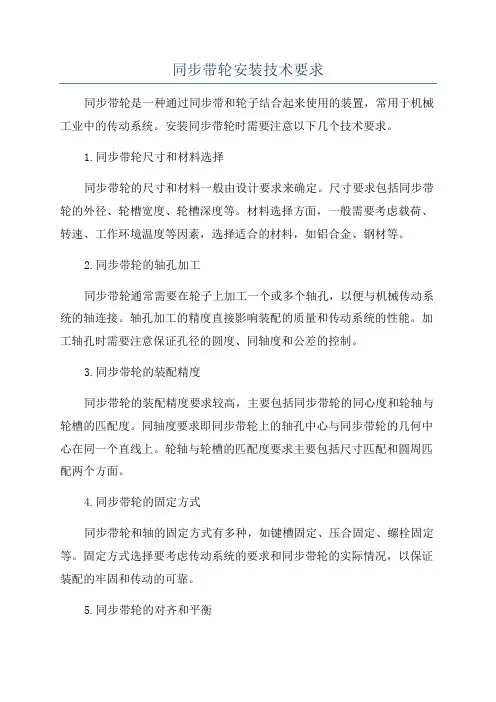

同步带轮安装技术要求同步带轮是一种通过同步带和轮子结合起来使用的装置，常用于机械工业中的传动系统。
安装同步带轮时需要注意以下几个技术要求。
1.同步带轮尺寸和材料选择同步带轮的尺寸和材料一般由设计要求来确定。
尺寸要求包括同步带轮的外径、轮槽宽度、轮槽深度等。
材料选择方面，一般需要考虑载荷、转速、工作环境温度等因素，选择适合的材料，如铝合金、钢材等。
2.同步带轮的轴孔加工同步带轮通常需要在轮子上加工一个或多个轴孔，以便与机械传动系统的轴连接。
轴孔加工的精度直接影响装配的质量和传动系统的性能。
加工轴孔时需要注意保证孔径的圆度、同轴度和公差的控制。
3.同步带轮的装配精度同步带轮的装配精度要求较高，主要包括同步带轮的同心度和轮轴与轮槽的匹配度。
同轴度要求即同步带轮上的轴孔中心与同步带轮的几何中心在同一个直线上。
轮轴与轮槽的匹配度要求主要包括尺寸匹配和圆周匹配两个方面。
4.同步带轮的固定方式同步带轮和轴的固定方式有多种，如键槽固定、压合固定、螺栓固定等。
固定方式选择要考虑传动系统的要求和同步带轮的实际情况，以保证装配的牢固和传动的可靠。
5.同步带轮的对齐和平衡安装同步带轮时需要注意对齐和平衡。
对齐要求同步带轮和轴之间的轴向、径向和角向误差要小于规定的范围。
平衡要求同步带轮在高速运转的情况下能保持稳定，避免出现震动和振动。
6.同步带轮的润滑和保养安装后的同步带轮需要及时进行润滑和保养。
润滑是为了减少摩擦和磨损，提高传动效率和寿命。
同步带轮的保养一般包括检查固定方式是否松动，轴孔和轮槽是否磨损，同步带是否松弛等。
总而言之，同步带轮的安装技术要求是多方面的，包括尺寸和材料选择、轴孔加工、装配精度、固定方式、对齐和平衡、润滑和保养等。
只有合理满足这些要求，才能确保同步带轮装配的质量和传动系统的性能。

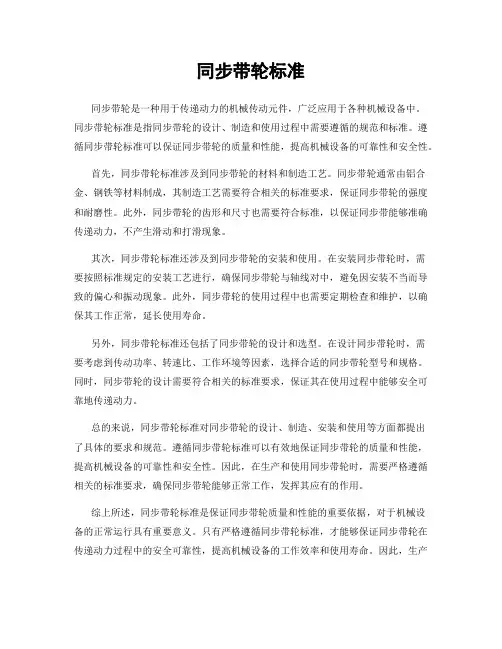

同步带轮标准同步带轮是一种用于传递动力的机械传动元件，广泛应用于各种机械设备中。
同步带轮标准是指同步带轮的设计、制造和使用过程中需要遵循的规范和标准。
遵循同步带轮标准可以保证同步带轮的质量和性能，提高机械设备的可靠性和安全性。
首先，同步带轮标准涉及到同步带轮的材料和制造工艺。
同步带轮通常由铝合金、钢铁等材料制成，其制造工艺需要符合相关的标准要求，保证同步带轮的强度和耐磨性。
此外，同步带轮的齿形和尺寸也需要符合标准，以保证同步带能够准确传递动力，不产生滑动和打滑现象。
其次，同步带轮标准还涉及到同步带轮的安装和使用。
在安装同步带轮时，需要按照标准规定的安装工艺进行，确保同步带轮与轴线对中，避免因安装不当而导致的偏心和振动现象。
此外，同步带轮的使用过程中也需要定期检查和维护，以确保其工作正常，延长使用寿命。
另外，同步带轮标准还包括了同步带轮的设计和选型。
在设计同步带轮时，需要考虑到传动功率、转速比、工作环境等因素，选择合适的同步带轮型号和规格。
同时，同步带轮的设计需要符合相关的标准要求，保证其在使用过程中能够安全可靠地传递动力。
总的来说，同步带轮标准对同步带轮的设计、制造、安装和使用等方面都提出了具体的要求和规范。
遵循同步带轮标准可以有效地保证同步带轮的质量和性能，提高机械设备的可靠性和安全性。
因此，在生产和使用同步带轮时，需要严格遵循相关的标准要求，确保同步带轮能够正常工作，发挥其应有的作用。
综上所述，同步带轮标准是保证同步带轮质量和性能的重要依据，对于机械设备的正常运行具有重要意义。
只有严格遵循同步带轮标准，才能够保证同步带轮在传递动力过程中的安全可靠性，提高机械设备的工作效率和使用寿命。
因此，生产厂家和用户在选择和使用同步带轮时，务必重视同步带轮标准的执行，确保机械设备的正常运行和安全生产。
同步带及带轮设计参数1.带的选用：带是传动力的重要传递部件，选用合适的带能够提高传动效率和工作寿命。
在选用带时需要考虑以下几个参数：(1)载荷：带承载机械装置的最大工作载荷，包括静载荷和动载荷。
(2)速度：传动带的工作线速度，一般要求带的线速度小于其临界线速度。
(3)带轮类型：根据传动形式和空间限制选择合适的带轮类型，如平行轴带轮或交叉轴带轮等。
(4)工作环境：带的材料和结构要考虑工作环境的特殊要求，如高温、潮湿等。
2.带轮的选择：带轮作为传动装置的重要组成部分，对带的工作效果有很大影响。
在选择带轮时需要考虑以下几个参数：(1)齿形：带轮的齿形要与所选带的齿形相匹配，以确保传动效果良好。
(2)齿数：带轮的齿数应根据带的齿数和传动比来确定，一般要求齿数较多，以提高传动效率和工作寿命。
(3)直径：带轮的直径要考虑传动装置的装配空间和带的工作线速度，一般直径较大可以提高传动能力。
(4)材料：带轮的材料应经过合理的选择，应具有足够的强度和耐磨性。
3.其他设计参数：除了带和带轮的选用外，还有其他几个重要的设计参数需要考虑：(1)带的张紧力：根据带的类型和工作要求确定带的张紧力，过小容易造成带滑动，过大则会增加带的磨损。
(2)带的传动比：根据传动要求确定带的传动比，传动比过大容易造成过载，过小则会影响传动效果。
(3)带的中心距：根据传动装置的布局和空间限制确定带的中心距，中心距过大会增加带的松弛量，中心距过小则会增加带的张紧力。
(4)带的长度和宽度：根据带轮直径和齿数确定带的长度和宽度，过长容易产生弯曲或拉伸，过窄则会降低传动能力。
总之，同步带及带轮的设计参数涉及到多个因素，需要根据具体的传动要求和工作环境来确定。
合理选择带和带轮，并考虑其他设计参数，可以提高传动效果和延长使用寿命。
在设计过程中，还需要注意对带和带轮的维护和保养，定期检查和更换磨损严重的部件，以确保传动装置的良好工作。
同步带传动设计计算同步带传动是一种常见的机械传动方式，广泛应用于各个领域中。
在设计同步带传动时，需要进行一系列的计算，以确保传动系统的正常运行。
本文将从设计步骤、计算方法和注意事项三个方面介绍同步带传动设计计算。
一、设计步骤同步带传动的设计可以分为以下几个步骤：1. 确定传动比：根据所需的输出转速和输入转速，计算传动比。
传动比是输出转速与输入转速的比值，决定了同步带传动的放大或缩小效果。
2. 确定带轮尺寸：根据带速和传动比，计算出从动带轮和主动带轮的直径大小。
带轮的尺寸直接影响到传动系统的速比和扭矩传递能力。
3. 确定带长：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。
带长决定了同步带的材料消耗和传动系统的紧致程度。
4. 确定带宽：根据传动扭矩和带长，计算出同步带的带宽。
带宽的选择应考虑传动扭矩和带长，以保证同步带的传力能力和使用寿命。
5. 确定带形：根据传动方式和带轮的形状，选择合适的同步带形式，如圆形同步带、V型同步带等。
二、计算方法在同步带传动的设计计算中，常用的计算方法有以下几种：1. 转速计算：根据传动比和输入转速，计算出输出转速。
转速计算可以使用以下公式：输出转速 = 输入转速 / 传动比。
2. 带速计算：根据带轮直径和输出转速，计算出同步带的带速。
带速计算可以使用以下公式：带速= π × 带轮直径× 输出转速。
3. 带长计算：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。
带长计算可以使用以下公式：带长= 2 × 中心距离 + （从动带轮直径 - 主动带轮直径）/ 2。
4. 带宽计算：根据传动扭矩和带长，计算出同步带的带宽。
带宽计算可以使用以下公式：带宽= 传动扭矩/ （带长× 材料的最大张力）。
5. 张力计算：根据带宽和带速，计算出同步带的张力。
张力计算可以使用以下公式：张力 = 带宽× 材料的最大张力 / 带速。
三、注意事项在进行同步带传动设计计算时，需要注意以下几点：1. 同步带的选择应根据传动形式、传动比、传动扭矩等因素进行合理选择，以确保传动系统的正常工作。

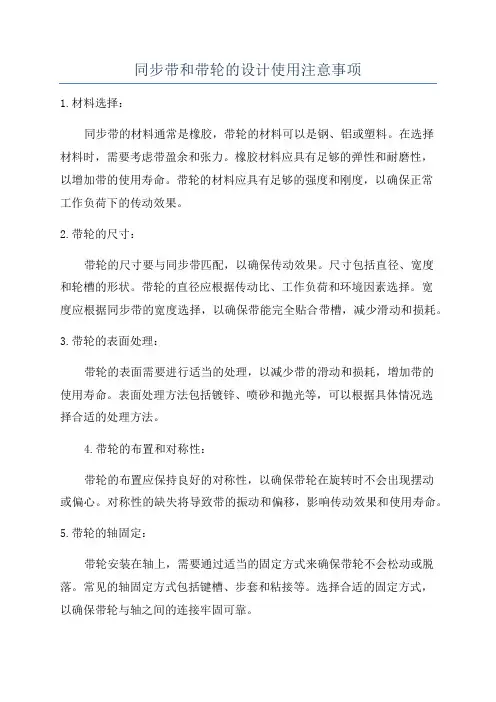

同步带和带轮的设计使用注意事项1.材料选择：同步带的材料通常是橡胶，带轮的材料可以是钢、铝或塑料。
在选择材料时，需要考虑带盈余和张力。
橡胶材料应具有足够的弹性和耐磨性，以增加带的使用寿命。
带轮的材料应具有足够的强度和刚度，以确保正常工作负荷下的传动效果。
2.带轮的尺寸：带轮的尺寸要与同步带匹配，以确保传动效果。
尺寸包括直径、宽度和轮槽的形状。
带轮的直径应根据传动比、工作负荷和环境因素选择。
宽度应根据同步带的宽度选择，以确保带能完全贴合带槽，减少滑动和损耗。
3.带轮的表面处理：带轮的表面需要进行适当的处理，以减少带的滑动和损耗，增加带的使用寿命。
表面处理方法包括镀锌、喷砂和抛光等，可以根据具体情况选择合适的处理方法。
4.带轮的布置和对称性：带轮的布置应保持良好的对称性，以确保带轮在旋转时不会出现摆动或偏心。
对称性的缺失将导致带的振动和偏移，影响传动效果和使用寿命。
5.带轮的轴固定：带轮安装在轴上，需要通过适当的固定方式来确保带轮不会松动或脱落。
常见的轴固定方式包括键槽、步套和粘接等。
选择合适的固定方式，以确保带轮与轴之间的连接牢固可靠。
6.带的张力调整：带的张力需要根据工作负荷和传动效率来进行调整。
过高的张力将导致带的磨损和过早破裂，而过低的张力将导致带的滑动和传动效果不佳。
根据带的类型和尺寸，调整带的张力在正常范围内，以确保正常工作和使用寿命。
7.温度和湿度控制：带的工作温度和湿度应在允许范围内。
过高的温度将导致带的硬化和老化，而过低的温度将导致带的变脆和易碎。
湿度过高将导致带的滑动和生锈，湿度过低将导致带的干燥和开裂。
控制环境的温度和湿度，以确保带的正常工作和使用寿命。
8.定期检查和维护：定期检查和维护同步带和带轮是确保其正常工作和使用寿命的重要措施。
检查包括带的张力、带轮的表面磨损和带轮与轴的连接状态。
根据检查结果进行必要的维护，如调整带的张力、更换磨损严重的带轮和修复松动的连接。
总之，同步带和带轮的设计和使用需要考虑材料选择、尺寸匹配、表面处理、布置对称性、轴固定、张力调整、温度湿度控制以及定期检查和维护。
同步带传动设计引言同步带传动作为一种常用的传动方式，具有结构简单、传动效率高、传动精度高等优点，广泛应用于各种机械设备中。
本文将介绍同步带传动的基本原理、设计要点和注意事项。
一、同步带传动的原理同步带传动是利用带轮和同步带之间的摩擦力传递动力的一种传动方式。
同步带上的齿与带轮上的齿套合，通过齿与齿的啮合传递动力。
同步带传动的原理可简单概括为：主动轮带动同步带转动，同步带再带动从动轮转动。
同步带传动主要由驱动部分（主动轮、同步带）、从动部分（从动轮、同步带）和张紧装置组成。
主动轮通过同步带与从动轮相连接，实现动力的传递。
二、同步带传动的设计要点1. 选取合适的同步带类型同步带类型的选择应根据所传递的功率、速度、工作环境等因素来决定。
常见的同步带类型有圆形同步带、V型同步带、曲线同步带等，每种类型的同步带适用于不同的工况要求。
2. 计算传动比和带速比传动比是指主动轮和从动轮的转速比，而带速比是指同步带的线速度比。
计算传动比和带速比需要根据所需的输出转速和输入转速来确定。
通常情况下，传动比和带速比应与设计要求相匹配。
3. 确定轮齿数和带长根据传动比和带速比，可以计算主动轮和从动轮的轮齿数。
同时，根据轮齿数和带速比，还可以计算同步带的带长。
确定轮齿数和带长是同步带传动设计的关键步骤，直接影响传动效果和传动精度。
4. 选择合适的带轮和带轮材料带轮类型的选择应根据所使用的同步带类型来确定，以保证带轮和同步带之间的匹配性。
同时，带轮材料的选择应考虑使用环境因素，如温度、湿度和化学物质的影响。
5. 确定张紧力和张紧装置同步带传动需要适当的张紧力来保证传动的稳定性和传动效果。
根据带长和带材的材料特性，可以计算出所需的张紧力。
张紧装置应根据具体情况来选择，常见的有手动张紧装置和自动张紧装置。
三、同步带传动的注意事项1. 安装和调整同步带传动安装同步带传动时，应保证主动轮和从动轮的轴线对中和同步带的正确安装。
在调整同步带传动时，应根据需要适当调整张紧力，并保持同步带的适当张紧。
锥套同步带轮安全操作规定为了确保锥套同步带轮的安全操作，本文将阐述适当的操作规定和注意事项。
如若不按要求操作，将会引发安全隐患。
1. 安全操作前的准备工作在进行锥套同步带轮的安全操作前，必须检查所有设备是否处于良好的工作状态，是否适用于当前操作。
必要时，应该更换或进行维修或保养。
2. 安全装配在进行锥套同步带轮安全装配时，需注意以下要点：2.1 安装前检查在安装前，应该仔细检查同步带轮的参数，比如轮缘直径和同步带齿槽形状是否符合要求。
同时也需要检查锥套的适用类型、规格和标准，确保同步带轮和锥套的配合可以达到适当的性能标准。
2.2 经验准则在安装和拆卸锥套同步带轮时，有一些经验准则需要遵守：•使用适当的工具和安全装置，确保安装人员免受伤害。
•保持安装现场干燥清洁，以避免上下文斑痕、油污等的影响。
•在扭矩工具的帮助下，确保拧紧装置的扭矩到达规定值。
•在装配时，不得使用加热等非正常方法对锥套或同步带轮进行改造。
3. 安全使用在正确安装并拆卸锥套同步带轮后，需注意以下操作规定：3.1 操作前检查在开启设备并启动前，需要对同步带轮和锥套进行最后一次检查以确保操作的安全性。
请特别注意车轮分类的合理性和整体的配合情况。
3.2 定时换装同步带轮过多的使用会导致同步带轮产生疲劳损伤，从而进一步导致磨损、裂纹或其他不可修复的损伤。
为了避免遇到服务中断或危险的情况，我们需要在设备制造商规定的时间范围内定期更换同步带轮。
3.3 避免使用错误在使用同步带轮过程中，必须严格按照设备制造商的规定进行操作。
如果使用不当，会影响设备的正常工作，造成相关的安全隐患。
3.4 审慎处理突发状况当遇到突发状况，如意外停机、过载和外力干扰等情况时，需要将设备离线，并按制造商提供的安全措施或紧急因应程序进行操作。
4. 结论为了确保锥套同步带轮的正确操作，我们必须遵守以上规定。
在日常实践中，我们需要严格按照规定进行操作，确保设备的正常运行和安全性。
同步带的使用注意事项（欢迎来我司咨询相关信息）：在同步带的使用过程中．必须注意以下几点：1、合理调控机器负荷。
同步带承受的拉力是有限的，一些厂家片面追求产量，使机器严重超载，致使断带现象严重。
建议使用同步带的厂家按设计能力指导生产。
2、安装精度要准确在安装和检修过程中，对同步带轮的安装位置进行精确校正，确保同步带轮在运行过程中不跑偏。
同步带的两侧边受力要均衡。
更换配件后，先调节轧距，后调节同步带轮。
很多厂家的同步带齿都是从一边脱落，表明带面两侧受力不均衡。
3、采用Y-△降压启动Y-△降压启动电路尽管投资高一点，但从长远考虑，由于起动时转速较慢，对保护同步带有很大的好处。
11千瓦以下的磨粉机电机也要采用Y-△转换启动，直接启动常伴有“啪啪”的跳齿声，容易剥落带齿。
4、选择弹力合适的缓冲弹簧。
通过对几家厂家机器运转情况分析，合适的弹簧弹力能有效的延长同步带的使用寿命。
有的磨粉机缓冲弹簧的最大弹力过小，不调整到最大值，运转过程中会因负荷瞬间变化出现跳齿现象，调整到最大值，又失去缓冲作用。
生产厂家在使用同步带的过程中，通过实践，可以选择较为理想的缓冲钢簧。
5、改变同步带轮参数。
对于负荷较重的机器，在不改变速比的情况下，可加宽同步带轮或增大快慢辊同步带轮直径。
快慢辊是相向运动的，增大快慢辊同步带轮直径后。
同步带与两轮的啮合齿数增多，使带轮对同步带啮合面内单位面积上的扭力减小，疲劳折弯减少，避免剥落带齿。
6、采用辅助设备减轻机器负荷。
对于一些负荷较重的机器，可以使用辅助设备来缓解负荷。
实验结果表明。
用辅助设备减轻机器负荷，也会收到异曲同工之效。
欢迎来我司咨询相关信息（慈溪市贝金同步带轮有限公司）。
同步带轮的选型和设计要求同步带轮是一种被广泛应用于机械传动系统中的传动元件。
它通过齿形的同步带来传递动力和转动力矩，具有传动效率高、运行平稳、噪音低等特点。
在进行同步带轮的选型和设计时，有一些关键要求和注意事项需要考虑，以确保传动系统的运行稳定和可靠。
首先，在进行同步带轮选型时，需要根据传动系统的需求来选择合适的同步带轮。
选择同步带轮时需要考虑以下几个方面：1.带轮的材料：同步带轮通常由金属或塑料制成。
金属带轮具有较高的强度和耐磨性，适用于高负载和高速传动系统。
塑料带轮具有较低的噪音和自润滑性能，适用于一些对传动平稳性要求较高的应用。
2.齿形类型：同步带轮的齿形通常有直齿、弯齿和V型齿形等。
直齿带轮适用于高负载和高速传动系统，弯齿带轮适用于中等负载和速度较低的传动系统，而V型带轮适用于低负载和速度较低的传动系统。
3.齿数和模数：同步带轮的齿数和模数需要根据传动比和传动系统的转速来确定。
一般来说，同步带轮的齿数越多，传动系统的转动平稳性越好，但成本也会增加。
其次，在同步带轮的设计过程中，需要考虑以下几个方面：1.带轮的功率传递能力：带轮的功率传递能力是指其承受的最大转矩和转速。
需要根据传动系统的功率需求和转速要求来确定带轮的功率传递能力，以确保传动系统的正常运行。
2.带轮的轴孔和轴承：带轮的轴孔需要与传动系统的轴线精确对齐，并保证轴孔的尺寸适合传动系统的轴径。
轴承的选择和安装也需要注意，以确保带轮在高速运转时不会产生过多的热量和振动。
3.带轮的动平衡：带轮在高速运转时可能会出现不平衡现象，导致传动系统振动和噪音增大。
为了避免这种情况发生，带轮需要进行动平衡调整，以确保带轮在运行时的平稳性。
最后，在同步带轮的选型和设计过程中，还需要考虑以下几个特殊要求：1.温度和环境要求：如果传动系统工作环境温度较高或者存在腐蚀性气体等因素，需要选择具有耐高温和耐腐蚀性能的带轮材料。
2.噪音和振动要求：一些特殊应用中对于传动系统的噪音和振动控制要求较高，需要选择低噪音和低振动的同步带轮。
同步带安装及适用注意事项传动安装在将同步带安装到带轮上时，在张紧传动之前必须检查同步带齿数和带轮槽是否芷确匹配。
同步带传动张力校正同步带传动张力和对中对优化同步带寿命并将噪音水平最小化是非常重要的。
事实上，同步带传动中的不恰当的张力将影响带轮槽中的同步带配合，但是正确的张力将会使同步带带轮的干扰最小化并降低传动中的噪音。
传动对中带轮不对中将产生一个不等的张力、边缘磨损，最终降低同步带寿命。
另外，由于同步带齿和带轮槽之间产生的干扰，不对中的传动将比正确对中的传动噪音更大。
应使用直尺或利用一个激光对中工具来检查带轮是否适当对中。
惰轮当中心趾圆定时，惰轮通常是一种将张力施加到传动中的手段。
但也能增加小带轮啮合中的齿数。
相对于背面惰轮而言，推荐在同步带松边内测使用有齿惰轮。
不推荐使用内部平的惰轮的动，因为可能会产生噪音及异常的同步带磨损。
*惰轮位于同步带传动的松边范围内*用于齿面的有齿惰轮的直径必须大于或等干传动中的小带轮的直径。
*隋轮必须安装在刚性支架上。
*惰轮必须平直且有齿，应无弧面，接触的弧度应最低:*惰轮推荐使用情形:2·[dwk + dwgJ}A*隋轮宽度应大于或等于带轮宽度B背面隋轮虽然增加了传动中的两带轮上的啮合中的齿数，但同步带的反向弯曲力可能会导致早期失效。
当必须选择此类惰轮时，其直径必须大于传动中小带轮直径的125倍，并且其必须尽量位于靠近传动中的小带轮的位置，以将小带轮啃合中的齿数最大化。
同步带装卸和存放适当的存放是重要的，以避免损坏同步带，其可能造成同步带早期失效不得将同步带存放在地板上，除非是放在保护性的集装箱内，以避免损坏，其可能严重地造成人身伤害或设备损坏同步带应存放在非直接照射、干燥阴凉的环境中，周围无化学品存在〕避免将同步带存放在窗户旁边(以避免日光和潮湿)，不得近电机或产生臭氧的设备，也不得靠近加热/冷却系统的直接气流。
在装卸或存放时不得卷曲同步带，以免损坏带芯，不得将同步带悬挂在小销子上，以避免弯曲成一个小直径。

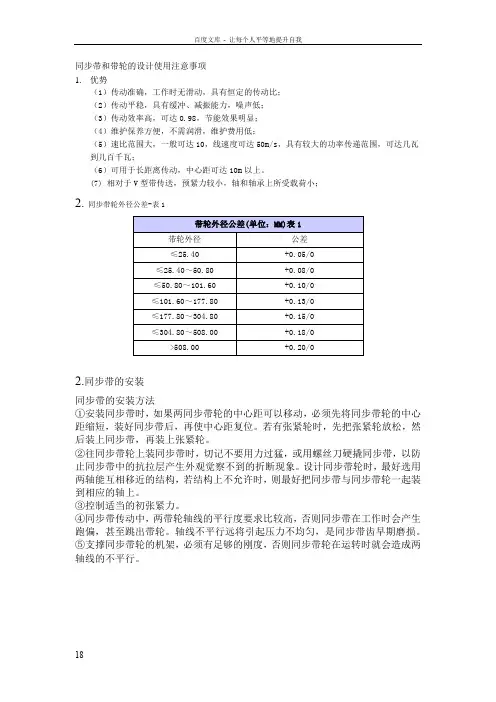

同步带和带轮的设计使用注意事项1.优势（1）传动准确，工作时无滑动，具有恒定的传动比；（2）传动平稳，具有缓冲、减振能力，噪声低；（3）传动效率高，可达0.98，节能效果明显；（4）维护保养方便，不需润滑，维护费用低；（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；（6）可用于长距离传动，中心距可达10m以上。
(7) 相对于V型带传送，预紧力较小，轴和轴承上所受载荷小；2.同步带轮外径公差-表12.同步带的安装同步带的安装方法①安装同步带时，如果两同步带轮的中心距可以移动，必须先将同步带轮的中心距缩短，装好同步带后，再使中心距复位。
若有张紧轮时，先把张紧轮放松，然后装上同步带，再装上张紧轮。
②往同步带轮上装同步带时，切记不要用力过猛，或用螺丝刀硬撬同步带，以防止同步带中的抗拉层产生外观觉察不到的折断现象。
设计同步带轮时，最好选用两轴能互相移近的结构，若结构上不允许时，则最好把同步带与同步带轮一起装到相应的轴上。
③控制适当的初张紧力。
④同步带传动中，两带轮轴线的平行度要求比较高，否则同步带在工作时会产生跑偏，甚至跳出带轮。
轴线不平行远将引起压力不均匀，是同步带齿早期磨损。
⑤支撑同步带轮的机架，必须有足够的刚度，否则同步带轮在运转时就会造成两轴线的不平行。
2.同步带设计安装时同步带轮中心距的预留量为保证同步带方便的装、卸和张紧，同步带轮的中心距应有一定的范围调整量，调整量过小，达不到要求；调整量过大，造成传动系统机构不紧凑及制造成本的浪费。
具体可参考：A表：在二个同步轮无挡边或者是可拆卸挡边的情况下，根据已选定的长度的皮带分别向松开和张紧方向的预留调整量。
B表：只有一个同步轮有挡边或者是二个皮带轮都有挡边的情况下，根据皮带型号选定的中心距预留调整量。
3.GAIGI同步带轮与轴连接方式应根据同步带轮的材质与用途，采用适当的连接方式将带轮装到轴上，有如下几种类型一、键连接采用键连接将带轮固定到轴上，是钢和铸铁等材料应用最多的连接方式，但铝合金带轮采用键连接时应注意，不要使由于带传递的转矩所产生的，作用于带轮键槽与键接触面上的应力超过铝合金材料的许用应力。
1）键连接的作用键连接是通过键实现轴和轴上零件间的轴向固定以传递运动和转矩。
其中，有些类型还可以实现轴向固定和传递轴向力，有些类型并能实现轴向动联接。
键连接装配中，键（一般用45号钢制成）是用来连接轴上零件并对它们起周向固定作用，以达到传递扭矩的一种机械零件。
其连接类别有较松键连接、一般键连接和较紧键连接。
2）键连接的装配工艺要点（1）装配前应检查键的直线度、键槽对轴心线的对称度和平行度。
（2）普通平键的两侧面与轴键槽的配合一般有间隙。
重载荷、冲击、双向使用时，须有过盈。
键两端圆弧应无干涉。
键端与轴槽应留有零点一零mm的间隙。
（3）普通平键的底面与键槽底面应贴实。
（4）半圆键的半径应稍小于轴槽半径，其他要求与一般平键相同。
3）键连接的应用键用于连接轴和轴上零件，进行周向固定以传递转矩，如齿轮、带轮、联轴器与轴的连接，键连接可以分为松键连接、紧键连接和花键连接三大类二、胀紧套连接当键与键槽的微小间隙对使用有影响以及要求传动的装置有较高的定位精度或相位一直的情况下，GAIGI盖奇带轮与轴多采用胀紧套连接的方式。
采用这种连接方式时，应根据带传递的转矩选择胀紧套的规格并计算胀紧连接表面的压力。
优点：1）使用胀套使主机零件制造和安装简单。
安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。
胀套安装时无须加热、冷却或加压设备，只须将螺栓按要求的力矩拧紧即可。
且调整方便，可以将轮毂在轴上方便地调整到所需位置。
胀套也可以用来联结焊接性差的零件。
2）胀套的使用寿命长，强度高。
胀套依靠摩擦传动，对被联结件没有键槽削弱，也无相对运动，工作中不会产生磨损。
3）胀套在超载时，将失去联结作用，可以保护设备不受损害。
4 胀套联结可以承受多重负载，其结构可以做成多种式样。
根据安装负载大小，还可以多个胀套串联使用。
4）胀套拆卸方便，且具有良好的互换性。
由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。
胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。
三、锥套紧固结构独特，安装和拆卸带轮十分方便轮毂内孔也加工成与衬套锥度一致的锥体。
轮毂与衬套采用锥面贴合并用螺栓紧固联接，衬套用键与轴联接。
这样，在带轮与衬套、轴的联接端面上，可以看到三个联接孔。
其中有两个是装配孔，装配孔是由轮毂上的半个螺纹孔和衬套上的半个光孔组成。
另一个是拆卸同步带轮用的引出孔，这个孔由轮毂上的半个光孔和衬套上的半个螺纹孔组成。
联接螺栓的螺纹长度比光孔的深度略长，螺栓全拧入光孔后，再继续拧螺栓，螺栓就会拉动带轮与衬套紧密贴合，并产生足够的摩擦力，以传递转矩。
该结构的衬套轴向有一窄槽，衬套的内径也设计得略小于轴径。
安装时可利用衬套窄槽的微小变形，较容易地安装带轮。
同时，衬套与轮毂联接后，利用窄槽引起的内孔变形，又会使衬套内径产生较小的变化，从而使衬套与轴存在一定的过盈量，保证准确传递力矩。
四、其他连接方式小尺寸带轮以及传递载荷较小的树脂带轮与轴可采用上图中的 c、d、和e所示的D型轴、销钉、紧定螺钉以及弹性挡圈等方式连接与定位。
镶嵌村套连接销钉连接弹性挡圈连接4.圆弧齿同步带轮型尺寸圆弧齿同步带轮型尺寸(单位：MM)T型同步带齿轮型尺寸T型同步带轮齿型尺寸(单位：MM)形状形状Y备注：表中的SE表示带轮齿数小于等于20齿； N表示带轮的齿数大于20齿。
5.同步带传动的张紧装置同步带传动的张紧装置同步带传动不仅安装时必须把同步带张紧在同步带轮上，而且当带工作一段时间之后，因永久伸长而松驰时，还应将带重新张紧。
张紧装置分定期张紧和自动张紧两类，见表11.12。
表11.12同步带传动的张紧装置小结:1. 带的弹性滑动与打滑，是本章中的一个重点，也是一个难点。
带在工作时产生弹性滑动的根本原因在于带本身是弹性体，而且带的紧边与松边之间存在着拉力差。
由于带从紧边转到松边时，其拉力减小，要产生弹性收缩；反之，带从松边转到紧边时其拉力增大，要产生弹性伸长，因而带在工作过程中就不可避免地要产生弹性滑动。
由于弹性滑动的影响，将使实际平均传动比大于理论传动比，但在一般的传动中，因滑差率并不大（仅1~2%）,故可不予考虑。
2．打滑是由于要求带所传递的圆周力超过了带与带轮间的最大摩擦力（即最大有效拉力），使滑动角扩大到几何包角而引起的，它是必须避免的。
3. 带工作时，带上的应力有拉应力（包括紧边拉应力和松边拉应力）、弯曲应力、离心应力。
三种应力大小沿带长的分布是变化的。
当小带轮为主动轮时，最大应力发生在紧边进入小带轮处。
4．关于V带传动的设计计算，着重于学会V带传动的设计方法和步骤。
应该明确为什么要使小带轮直径dd1>ddmin ，带的速度5m/s<v<25m/s,主动轮包角a>120。
，带的根数z<10。
5．据传动原理不同，同步带传动可分为摩擦传动型和啮合传动型两大类。
摩擦传动型是利用传动带与带轮之间的摩擦力传动运动和动力。
如普通平带传动，V带传动，多楔带传动，圆带传动，高速带传动等。
啮合传动型是指同步带传动，同步带传动是靠带上的齿与带轮上的齿槽的啮合作用来传递运动和动力的。
6．带工作时，带的两边即产生拉力差，绕上主动轮的一边拉力增大而成紧边，绕出主动轮的一边拉力减小而成松边，而且紧边拉力的增加量应等于松边拉力的减少量，紧边拉力F1与松边拉力F2之间的关系，有效拉力F等于带与带轮整个接触面上的总摩擦力，即等于F1与F2之，7.同步带的贮运与保养同步带的贮运与保养①同步带在贮运过程中严禁曲折，否则会引起抗拉层折断。
同步带允许弯曲的最小直径、见下表。
②同步带应贮藏在干燥、避免阳光直射的地方。
贮存的温度一般为-20～50°C。
8.设计选型过程盖奇同步带有梯形齿同步带和圆弧齿同步带两大类，设计也分为梯形齿同步带设计和圆弧齿同步带两种。
一、下面是盖奇圆弧齿同步带设计方法：原始设计资料1 原动机和工作机类型；2 每天运转时间；3 需传递的名义功率P；4 小带轮转速n1；5 大带轮转速n2；6 初定中心距a0；7 对传动空间的特殊要求。
设计步骤1 确定设计功率Pd Pd = KAP kW (1)2 选择带型按n1 和P d，由图1 选择带型。
【参考盖奇同步带选型网页】3 计算传动比 ii = n1 / n2 (2)4 确定带轮直径4.1 确定带轮齿数 Z1、Z2小带轮齿数按 Z1≥Zmin 原则确定，Zmin见表 3 【参考盖奇带轮最小齿数网页】圆弧齿同步带传动小带轮最少齿数zmin大带轮齿数按 Z2=iZ1计算后圆整。
4. 2 确定带轮直径带轮节圆直径 d1、d2和带轮外径 da1、da2 ，按相应齿数 Z1、Z2可得。
【查看盖奇各种同步带轮参数计算公式】5选择带的节线长度 LP和确定实际中心距 a。
5. 1 计算带的初定节线长度 L0L0=2a0+1.57（d2+d1）+ (d2–d1)2 /4a0 mm………………………（ 3）式中：a0——初定中心距，mm，由设计任务给定。
5. 2 选择带的标准节线长度 LPLP根据 L0从盖奇同步带现有模具表中查询【3M同步带5M同步带8M同步带14M同步带】5. 3确定实际中心距 a中心距近似计算公式为： (4)M=4LP–6.28（d2+d1） mm…………………………………（ 5）中心距精确计算公式见盖奇同步带节线长计算【参考盖奇同步带节线长计算网页】6 确定中心距调整下限 I和调整上限 S中心距范围为：（a—I）~（a+S）mm。
I和 S值见表 4。
7 确定带长系数KL 带长系数 KL 由表 5查取。
